Binoscope 60mm tomme

[astrocg]

bonjour

comme mentionné dans le projet binoscope 90mm je reviens avec une autre version totale récup'

2 objectifs achros de 60/800, 1 miroir dans lequel j'ai fait 2 découpes et 2 porte-oculaires faits à partir de tubes d'aspirateur, du contreplaqué

le principe est d'avoir une vision à 90° en introduisant dans la chaine optique 2 miroirs inclinés à 22,5° afin d'avoir une déviation de 45°; d'où 2X45°=90° soit un binoscope coudé

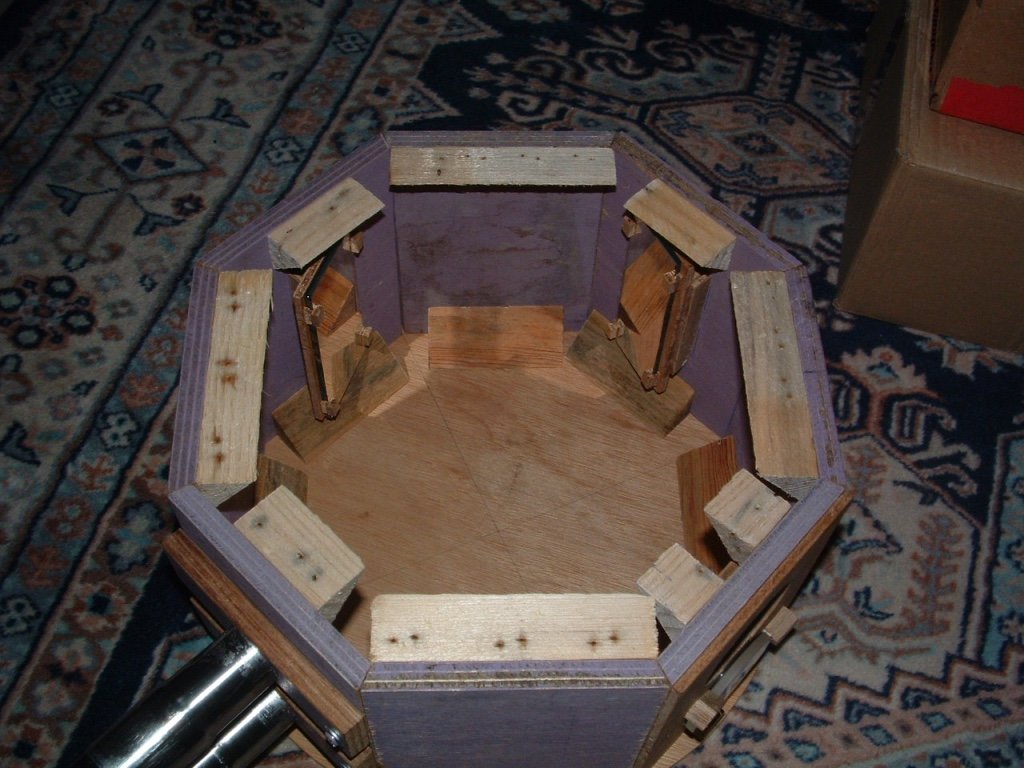

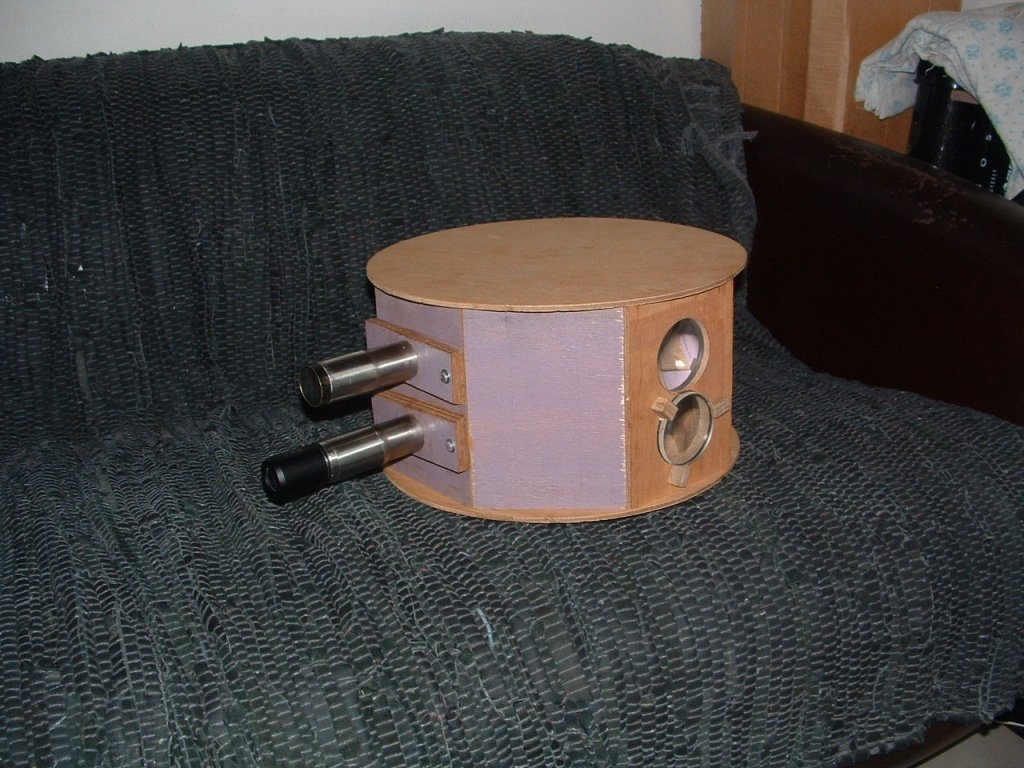

2 photos valent mieux qu'un long discours

[astrocg]

en complément je médite sur la version binoscope cor de chasse

çà va swinguer parmi les optiques😂

[Modération]

Bonjour @astrocg,



pour une raison de visibilité, nous déplaçons votre sujet vers la rubrique Les Bricoleurs.



Merci de votre compréhension

Bien à vous

La Modération

[eroyer]

Ca me plait. C'est compact et surement pratique à utiliser. J'ai quand même une inquiétude sur la qualité des miroirs plans.



[astrocg]

merci mais les plans fonctionnent

je sais tu fonctionnes en cm pas en mm mais le 60 reste

bon courage

[Fredjel]

Par contre, je m'interroge sur l'alignement des 2 faisceaux optiques. Il ne me semble pas avoir vu de dispositif de collimation des lentilles. Tu arrives bien à fusionner les 2 images?

Sinon, je trouve la conception astucieuse.

[Patcubitus]

Il y a 1 heure, Fredjel a dit :

Sinon, je trouve la conception astucieuse.

Et audacieuse.

Pas trop compliqué à régler? Et de quel manière tu l'utilises?

Pat

[astrocg]

en fait j'ai fait çà avec une diode laser centrée au niveau des objectifs

j'ai ensuite aligné les 2 miroirs afin de tomber sur le centre optique des oculaires; çà marche plutôt bien

l'avantage de prendre des optiques ouvertes à F/D=13,3 réside dans une certaine tolérance

l'écart interpupillaire est réglé en déplaçant les oculaires sur un arc de cercle car chaque tube porte-oculaire tourne autour d'un point central; pas très rigoureux mais sur une distance d'1mm, l'écart entre le segment et l'arc de cercle correspondant est vraiment minime

problème non anticipé : une image fantôme de l'image de l'objectif droit sur l'oculaire gauche; va falloir que je cloisonne à l'intérieur style bafflage

l'intérêt est de pouvoir l'utiliser en mode dobson facilement vu la forme; pas encore fabriqué mais il suffit d'une grande équerre et d'un socle

on pourrait imaginer un grand frère à partir de 2 objectifs 100/1000 ou 100/1200

[Patcubitus]

Bonjour,

je demande à voir en configuration Dobson

ça me paraît beaucoup plus compliqué à réaliser que ta bino 90 mm Custom?



Bon ciel

Pat

[astrocg]

ultra simple : 2 roulements, 1 bras, 1 base😀

je te montre bientôt😉

[Patcubitus]

Ok
