Collimation au Cheshire

[Archer92]

Bonsoir

Est ce que quelqu'un parmi vous a deja collimate avec un cheshire ?

Si j'ai bien compris le principe :

il faut régler avec les 3 vis de devant en essayant de mettre le centre du cheshire dans le donut du primaire tout en regardant dans le trou du cheshire ? Ensuite pareil avec le miroir primaire ?

Merci

[Bruno74130]

https://www.youtube.com/watch?v=ijkiszOt06U



oui oui



j'ai fait ça pour le secondaire après avoir tout démonté. ça prend un peu temps au début.

Les vis bien serrées ça n'a pas bougé depuis 2 ans.

Je ne touche plus au secondaire, je le lave à l'alcool à 70° par devant 1 fois par an.

Ensuite pour le primaire après un bon lavage ça prend 5 mn, et après un transport sur site ça prend 1 mn.

de jour c'est bien mieux.



@++

[staffy]

Voir ce tutoriel qui décrit la procédure de collimation au Cheshire : http://astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm

[Archer92]

Bonjour les gars

J'avoue que j'en chie un max en ce moment... j'ai le matos depuis moins d'une semaine.

Merci pour les infos

Modifié 19 mai 2020 par Archer92

[Archer92]

Re

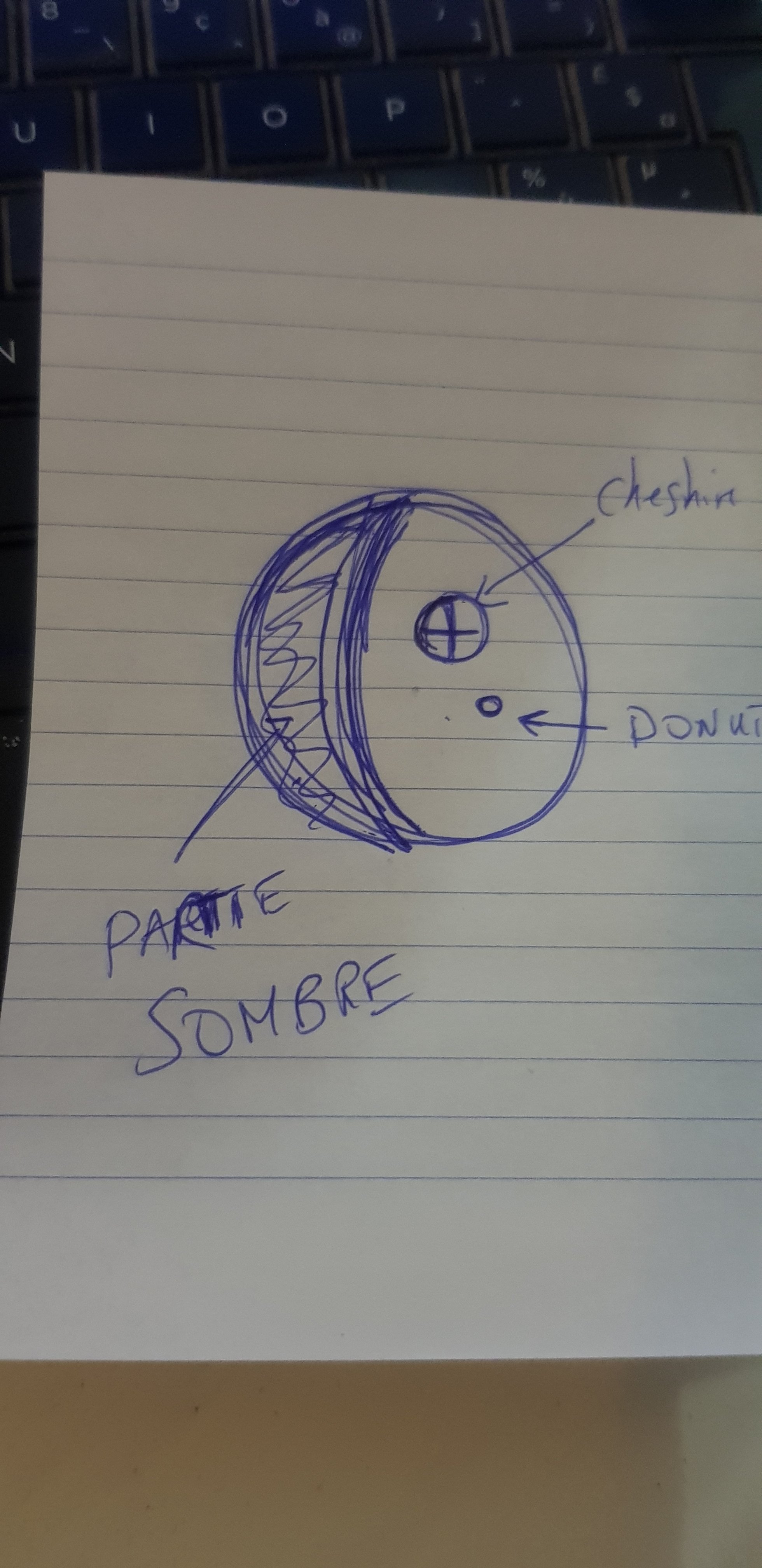

Quand je regarde a travers le cheshire je vois ovale et non rond. Normalement je dois voir une partie blanche Ronde non ? Je vois qu'une partie du miroir primaire. Toute la partie gauche c'est la partie du tube noir à l'intérieur.

Et parfois le cheshire se barre du rond quand je touche les vis du miroir primaire

Modifié 19 mai 2020 par Archer92

[Archer92]

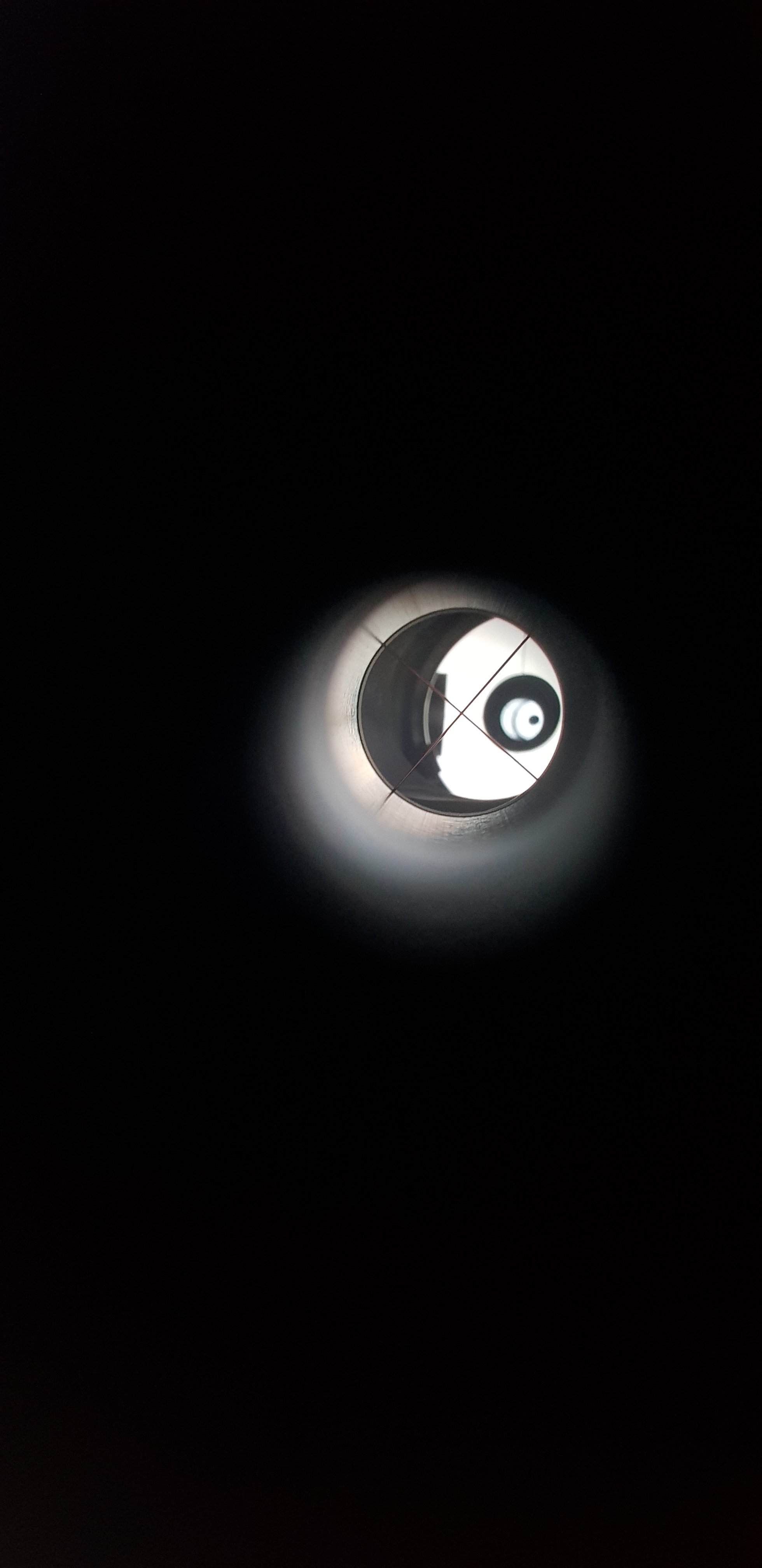

Voila ce que j'obtiens concrètement. Je mets le centre (la croix du cheshire au centre du donut) puis le mets le point noir au centre du donut. Et tout bouge et j'ai un décalage... cf photo jointe.



Savez vous ce qu'est le problème ?

Merci

Modifié 19 mai 2020 par Archer92

[amasm13]

Vu comme ça , il suffit d'amener le centre du primaire au centre du cheshire ....après perso j'utilise uniquement un œilleton de collimation et hop le tour est joué....

[Archer92]

il y a 50 minutes, amasm13 a dit :

Vu comme ça , il suffit d'amener le centre du primaire au centre du cheshire ....après perso j'utilise uniquement un œilleton de collimation et hop le tour est joué....

Le.souci c'est que je ne vois pas le tout au complet alors que dans pas mal de tuto, on parle de voir le primaire et le secondaire au complet et pas comme ce que j'ai en visu sur la photo jointe

[amasm13]

il y a 12 minutes, Archer92 a dit :

Le.souci c'est que je ne vois pas le tout au complet alors que dans pas mal de tuto, on parle de voir le primaire et le secondaire au complet et pas comme ce que j'ai en visu sur la photo jointe



Le primaire est réglé au max ? , impossible de l'amener plus vers le centre ??

Modifié 19 mai 2020 par amasm13

[Archer92]

il y a 22 minutes, amasm13 a dit :



Le primaire est réglé au max ? , impossible de l'amener plus vers le centre ??

Impossible. Il y a un truc mais je ne sais pas quoi.

S'il y a moyen de mettre tout au centre avant de commencer à faire la collimation, je suis preneur

[amasm13]

Il y a 10 heures, Archer92 a dit :

Impossible. Il y a un truc mais je ne sais pas quoi.

S'il y a moyen de mettre tout au centre avant de commencer à faire la collimation, je suis preneur



http://www.webastro.net/forum/showthread.php?t=111554



Tiens , vois ce lien , j'avais souvenir d'une personne qui avait vraiment du mal avec sa collimation ! ( c'était en 2013 ! )

Du coup j'ai pu retrouver le sujet

Reprend ta collimation de zéro et si tout se passe bien , ça ira tout seul  , prend toi le temps de bien lire ce que je lui avais expliqué

Je voulait te répondre directement en expliquant tout à nouveau , j'avoue être content d'avoir retrouvé ce sujet 😅😅



En espèrent  que tu arrive à régler ton problème







Modifié 20 mai 2020 par amasm13

[Archer92]

Merci. Je regarderai cela à tête reposée

[Archer92]

Il me faut une rallonge car je ne vois pas tout l'intérieur... même avec cheshire non enfoncé.... encore des dépenses.... putain ça me saoule.... je n'en ai même pas profité de ce putain de telescope de merde !

[sun]

Salut,



Essaie de regarder si tu n'as pas d'astram qui pourrait t'aider proche de chez toi.

[Archer92]

il y a 2 minutes, sun a dit :

Salut,



Essaie de regarder si tu n'as pas d'astram qui pourrait t'aider proche de chez toi.

Salut

Je suis le seul sur cette putain d'île... les autres ne pensent qu'à aller s'amuser avec les filles...

[sun]

il y a 3 minutes, Archer92 a dit :

Salut

Je suis le seul sur cette putain d'île... les autres ne pensent qu'à aller s'amuser avec les filles...

Ah oui c'est assez embêtant.



Pour la faire, il faut être calme.

Tu peux déjà commencer par dégrossir à l'œil. Essaie de voir si tu arrives à voir entièrement le primaire dans le secondaire. Prend ton temps pour le faire. Une fois que tu as fait ça 80%du bouleau est fait

C'est pas facile le premier coup mais après ça va mieux.

Tu as quel téléscope déjà

[Archer92]

150 750 de skywatcher.

Le miroir secondaire est totalement retiré car on m'a filé un totalement decollimaté. J'essaie de le remettre dans le bon sens. Jai dévissé les 3 vis je les ai mis au bord et j'essaie de remettre le miroir secondaire car une connasse de astroshop m'avait conseillé de le retirer...





Je suis quelqu'un de super très calme mais un moment quand je pète pour de bon, il vaut mieux ne pas être dans les parages...

Modifié 20 mai 2020 par Archer92

[sun]

il y a 2 minutes, Archer92 a dit :

j'essaie de remettre le miroir secondaire

Je vois pas pourquoi il t'on dit de le retirer pour faire une collim, elle a pas du en faire beaucoup dans sa vie.

Commence par seulement la vis centrale. Ensuite avec les 3 vis, petit à petit, essaie de voir le primaire.

Courage, y'a pas de raisons que tu n'y arrive pas !

[Archer92]

De toute façon j'ai pas assez de recul, il me faudra une rallonge car je ne vois pas les 3 pattes quand j'insère le cheshire... et quand je mets juste le bout du cheshire il est instable, il bouge et du coup ça fausse la collimation , j'ai comme un croissant de lune avec le cheshire décollé

[amasm13]

il y a 15 minutes, Archer92 a dit :

150 750 de skywatcher.

Le miroir secondaire est totalement retiré car on m'a filé un totalement decollimaté. J'essaie de le remettre dans le bon sens. Jai dévissé les 3 vis je les ai mis au bord et j'essaie de remettre le miroir secondaire car une connasse de astroshop m'avait conseillé de le retirer...





Je suis quelqu'un de super très calme mais un moment quand je pète pour de bon, il vaut mieux ne pas être dans les parages...



Secondaire complètement ?? quel intérêt ??



Ensuite (pour simple) , peut tu mettre une photo sans le chershire , tu tu met au P.O , essaye de faire en sorte qu'on voit bien le contour du P.O de façon à bien voir si le secondaire est vraiment bien orienté



Avec ça , on avancera



Petite question , l'araignée du secondaire n'a pas été démonté au moins ? , au cas ou , mesure les 4 branches , ils faut qu'elles soient  pareil au mm près !





[Archer92]

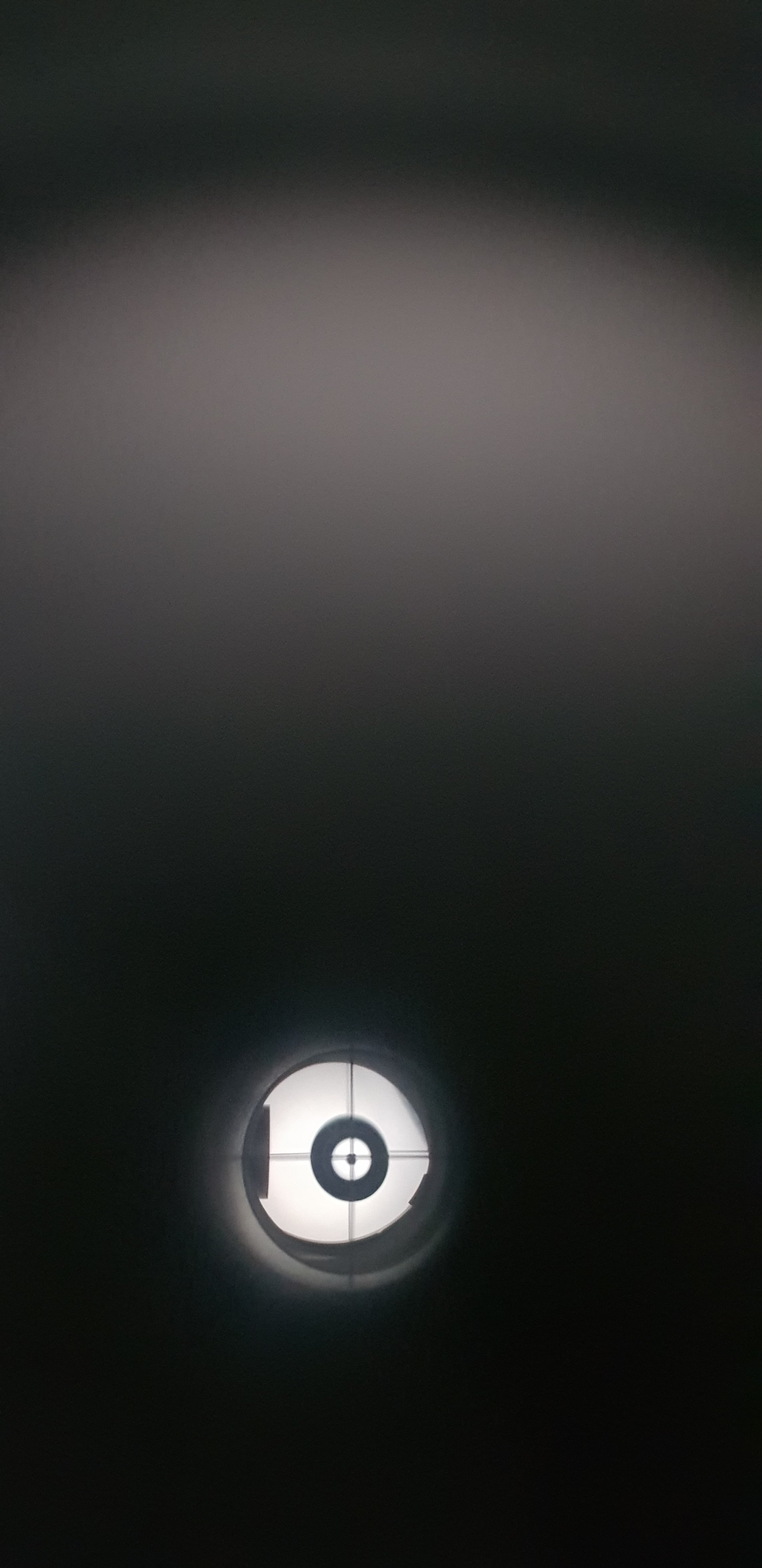

Tentative de collimation

Ci jointe une photo de juste un y a maintenant

[amasm13]

il y a 1 minute, Archer92 a dit :

Tentative de collimation

Ci jointe une photo de juste un y a maintenant



Skywatcher 150/750 ? j'imagine que tu as l'adaptateur 31,7 , enlève le et reprend une photo , mais déjà là , le secondaire est trop reculé

[Archer92]

il y a 3 minutes, amasm13 a dit :



Secondaire complètement ?? quel intérêt ??



Ensuite (pour simple) , peut tu mettre une photo sans le chershire , tu tu met au P.O , essaye de faire en sorte qu'on voit bien le contour du P.O de façon à bien voir si le secondaire est vraiment bien orienté



Avec ça , on avancera



Petite question , l'araignée du secondaire n'a pas été démonté au moins ? , au cas ou , mesure les 4 branches , ils faut qu'elles soient  pareil au mm près !





J'ai pas démonté l'araignée

[Archer92]

il y a 2 minutes, amasm13 a dit :



Skywatcher 150/750 ? j'imagine que tu as l'adaptateur 31,7 , enlève le et reprend une photo , mais déjà là , le secondaire est trop reculé



[Archer92]

Non j'y arrive pas.... le secondaire a ete retiré et impossible de l'ajuster correctement

[amasm13]

il y a 2 minutes, Archer92 a dit :

Non j'y arrive pas.... le secondaire a ete retiré et impossible de l'ajuster correctement



ton secondaire est mal orienté , desserre légèrement la vis centrale , de façon à sentir une légère résistance mais pour autant que tu puisses le tourner , fait le pivoter  de manière à voir le primaire en totalité dans le secondaire , là on voit clairement l'intérieur du P.O dans ton secondaire , en pivotant tu remarqueras que ton primaire va venir se poser entièrement à la place de la partie visible du PO, et quand tu resserre la vis , maintient bien ton secondaire pour ne pas bouger .

[Evanbourne]

Pour visualiser ton secondaire met une feuille de papier juste dessous pour masquer le reflet du primaire.

L'objectif est d'avoir un secondaire bien rond et bien centré dans le Po.

Fais ça sans Cheshire dans un premier temps.

[amasm13]

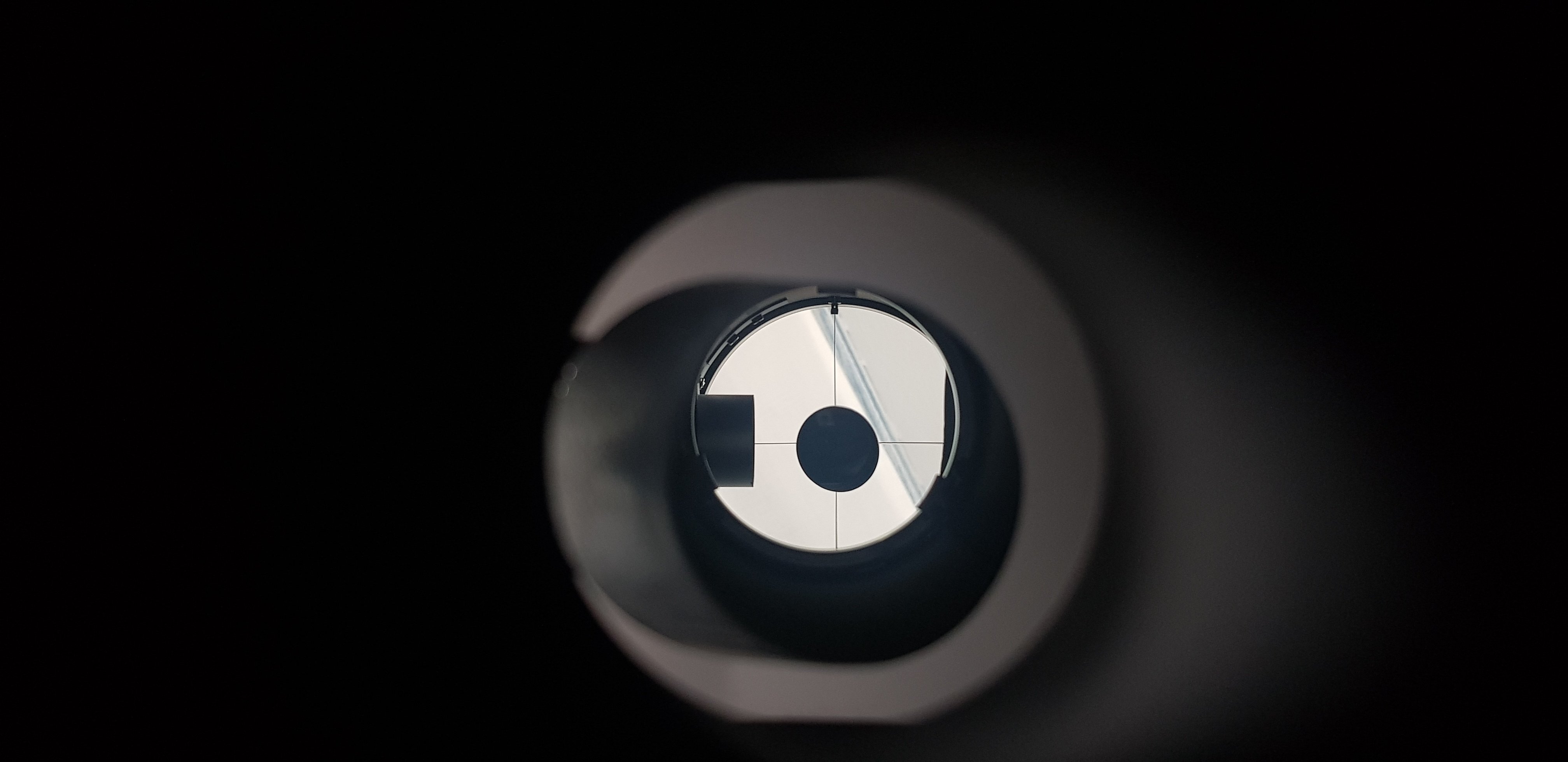

Normalement tu devrais avoir ceci ( bon je suis pas parfaitement au centre avec l'objectif )

[Archer92]

Meme si j'ajuste... De toute façon je suis niqué je peux pas utiliser le cheshire car je n'ai pas de rallonge....

[amasm13]

à l’instant, Archer92 a dit :

Meme si j'ajuste... De toute façon je suis niqué je peux pas utiliser le cheshire car je n'ai pas de rallonge....



Pour l'instant , le chershire on oublie......
