Collimation au Cheshire

[Archer92]

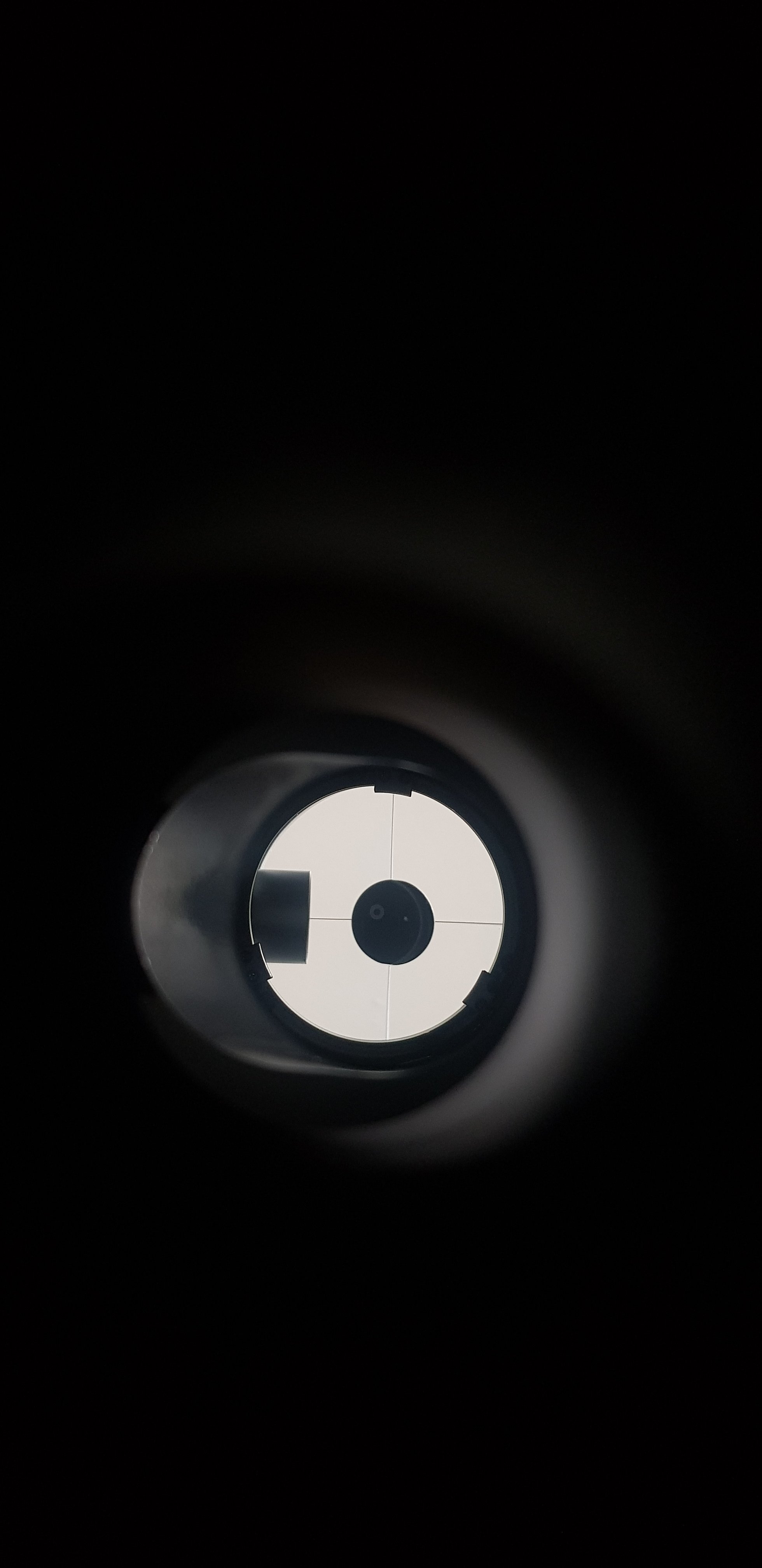

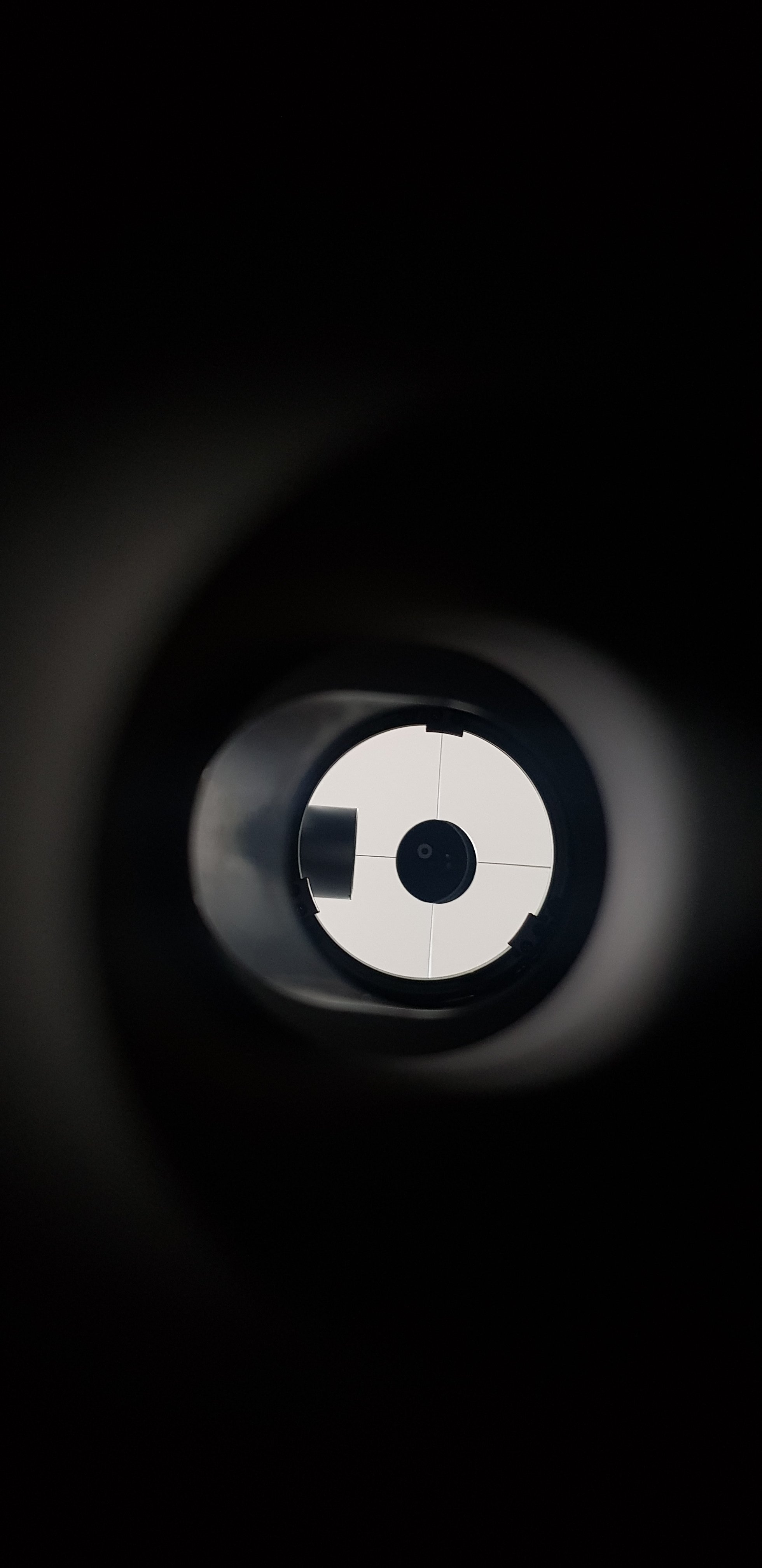

Sans cheshire juste en prenant une photo

[sun]

il y a 15 minutes, Archer92 a dit :

Sans cheshire juste en prenant une photo

C'est déjà beaucoup mieux

[Archer92]

C'est quoi la prochaine étape ?

[martial_julian]

un peu de lecture :

en préambule : http://www.arnaudom.fr/collim1.php

et le  très bon tuto à suivre étape par étape : http://www.arnaudom.fr/collimpra.php



[amasm13]

il y a 6 minutes, sun a dit :

C'est déjà beaucoup mieux



Oky ! ça avance , ton secondaire est trop avancé  au vu de la photo , recule le de façon à ce qu'il soit parfaitement concentrique au contour du P.O , ( tu devra dévisser à nouveau la vis centrale , mais surtout les trois vis , en les dévissant tu va pouvoir donner du recul au secondaire )

[Archer92]

Je l'ai lu mais comme je le disais je n'ai pas de rallonge pour le cheshire....

à l’instant, amasm13 a dit :



Oky ! ça avance , ton secondaire est trop avancé  au vu de la photo , recule le de façon à ce qu'il soit parfaitement concentrique au contour du P.O , ( tu devra dévisser à nouveau la vis centrale , mais surtout les trois vis , en les dévissant tu va pouvoir donner du recul au secondaire )

Comment ça. Si je devisse la centrale elle va se battre en vrille. Idem pour les 3 vis

[amasm13]

il y a 2 minutes, Archer92 a dit :

Je l'ai lu mais comme je le disais je n'ai pas de rallonge pour le cheshire....

Comment ça. Si je devisse la centrale elle va se battre en vrille. Idem pour les 3 vis



Sur ta dernière photo , le secondaire à l'air trop avancé , mais as-tu pris la photo bien centré c'est surtout ça l'important , soit bien au centre du P.O pour ta photo , pour être sûr , car j'ai plutôt l'impression que l'effet secondaire avancé est du à ta prise de vu mal centré !



[Archer92]

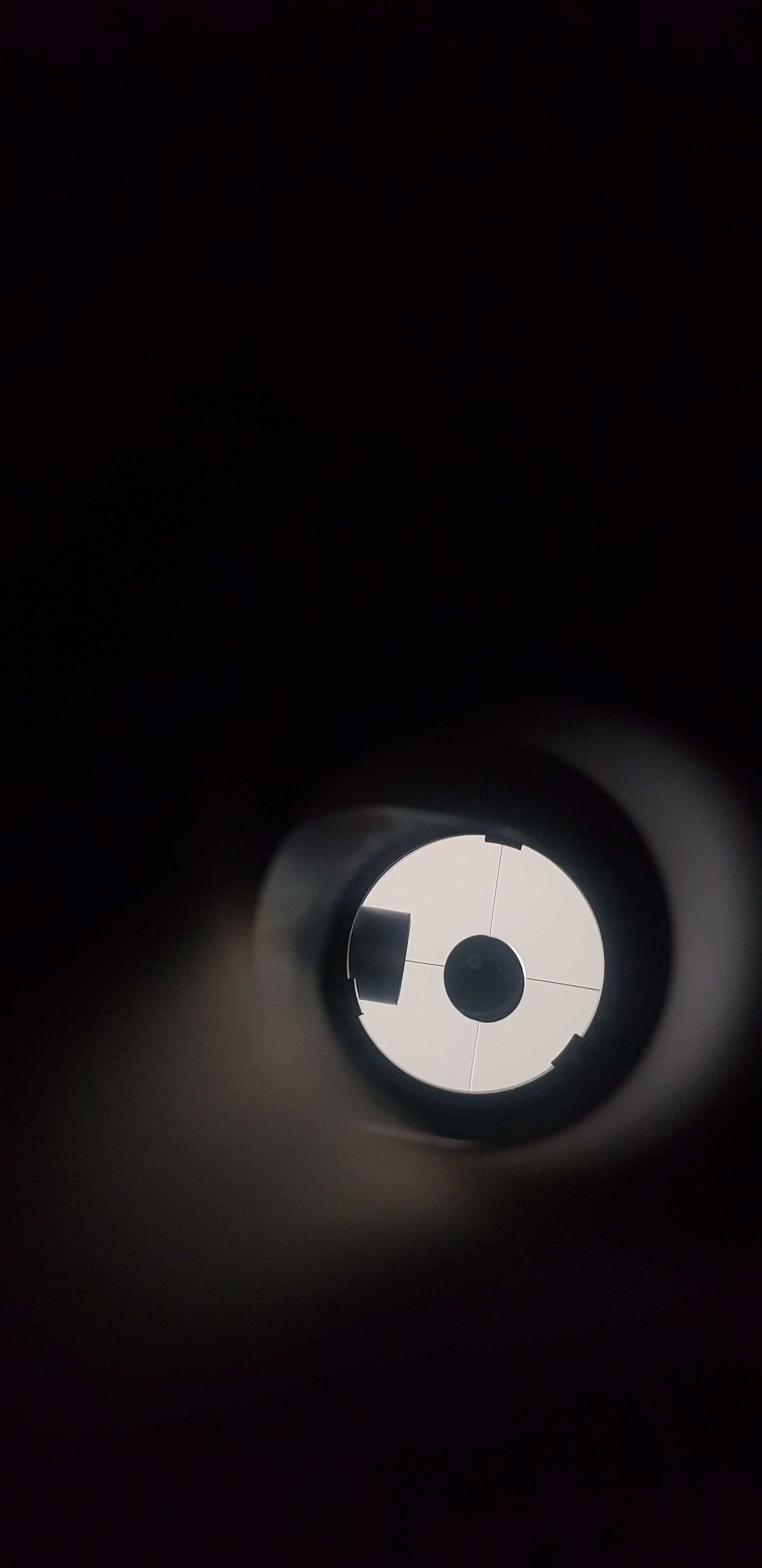

Une énième tentative

[amasm13]

il y a 11 minutes, Archer92 a dit :

Une énième tentative



on voit clairement que la surface du secondaire est trop avancé compare ta photo à celle que je t'ai mis tu va comprendre de suite ....ta surface du secondaire qui réfléchi le primaire doit être concentrique au contour du P.O......le bord blanc de ton secondaire ne compte pas , et j'ai bien l'impression que tu t'es fait avoir sur ça !!! depuis le début !



je te le redit , compare sur la photo que j'ai mis , et tu verras ça va te sauter aux yeux

Modifié 20 mai 2020 par amasm13

[Archer92]

Et je fais comment pour le reculer. Je devisse la centrale et les 3 vis ?

[amasm13]

à l’instant, Archer92 a dit :

Et je fais comment pour le reculer. Je devisse la centrale et les 3 vis ?



Oui ....te dévisse les 3 un peu , en tenant le secondaire pour éviter qu'il bouge de trop , puis tu serre la visse centrale , en serrant la centrale , le secondaire va remonter vers le tube et du coup , tu pourras voir par toi même que la surface réfléchissante du secondaire va devenir concentrique au P.O



Une fois ça de fait il sera normal que le primaire ne soit plus aligner , mais c'est rien , une fois le secondaire ok , faudra juste amener le centre du primaire ....

[Archer92]

Merci. Je vais regarder cela des que possible. Je suis dessus depuis ce matin. J'ai besoin de souffler un peu...

Modifié 20 mai 2020 par Archer92

[Archer92]

il y a une heure, amasm13 a dit :



Oui ....te dévisse les 3 un peu , en tenant le secondaire pour éviter qu'il bouge de trop , puis tu serre la visse centrale , en serrant la centrale , le secondaire va remonter vers le tube et du coup , tu pourras voir par toi même que la surface réfléchissante du secondaire va devenir concentrique au P.O



Une fois ça de fait il sera normal que le primaire ne soit plus aligner , mais c'est rien , une fois le secondaire ok , faudra juste amener le centre du primaire ....

Voila après dévissage et revissage

[Bruno74130]

Et si on parlait de la grosse vis au milieu du secondaire.



Elle règle la profondeur et l'orientation gauche droite du secondaire face au Porte Oculaire.

bien en face on a un cercle bien rond. Tes photos très décalées m'ont fait penser à moi qui avait tout démonté pour apprendre.



Si ce scope était complètement décolimaté, il faut penser à ça.

le donut, la croix, tu laisses de coté pour le moment,

et tu devrais chercher la profondeur et l'orientation du secondaire par rapport au PO.



Quand j'avais tout démonté pour voir le principe, c'était ça qui m'avait posé le plus de difficultés.



@++



Modifié 20 mai 2020 par Bruno74130

[amasm13]

il y a une heure, Archer92 a dit :

Voila après dévissage et revissage



Bon, on voit déjà que ton secondaire est moins en avant , pourquoi t'es tu arrêté ? remonte le encore un petit peu et par contre regarde bien , le bas du contour P.O / secondaire et plus fin que le haut , tu verras que l'espace n'est pas le même , n'hésite pas  à bien le rendre concentrique sur tout le tour contour du P.O en jouant avec les 3 vis , ensuite te resserre



En tout cas t'es sur la bonne voie , moi , perso , j'hésiterais pas à desserer les 3 vis , de là je vis la centrale jusqu'à ce que de gauche à droite se soit égale, je resserrais légèrement pour que quand je replace les 3 autres je puisse jouer avec jusqu'à avoir le contour identique .

Modifié 20 mai 2020 par amasm13

[Bruno74130]

il y a 5 minutes, amasm13 a dit :



Bon, on voit déjà que ton secondaire est moins en avant , pourquoi t'es tu arrêté ? remonte le encore un petit peu et par contre regarde bien , le bas du contour P.O / secondaire et plus fin que le haut , tu verras que l'espace n'est pas le même , n'hésite pas  à bien le rendre concentrique sur tout le tour contour du P.O en jouant avec les 3 vis , ensuite te resserre



En tout cas t'es sur la bonne voie , moi , perso , j'hésiterais pas à desserer les 3 vis , de là je vis la centrale jusqu'à ce que de gauche à droite se soit égale, je resserrais légèrement pour que quand je replace les 3 autres je puisse jouer avec jusqu'à avoir le contour identique .



Absolument, je plussois.

[Archer92]

il y a 20 minutes, amasm13 a dit :



Bon, on voit déjà que ton secondaire est moins en avant , pourquoi t'es tu arrêté ? remonte le encore un petit peu et par contre regarde bien , le bas du contour P.O / secondaire et plus fin que le haut , tu verras que l'espace n'est pas le même , n'hésite pas  à bien le rendre concentrique sur tout le tour contour du P.O en jouant avec les 3 vis , ensuite te resserre



En tout cas t'es sur la bonne voie , moi , perso , j'hésiterais pas à desserer les 3 vis , de là je vis la centrale jusqu'à ce que de gauche à droite se soit égale, je resserrais légèrement pour que quand je replace les 3 autres je puisse jouer avec jusqu'à avoir le contour identique .

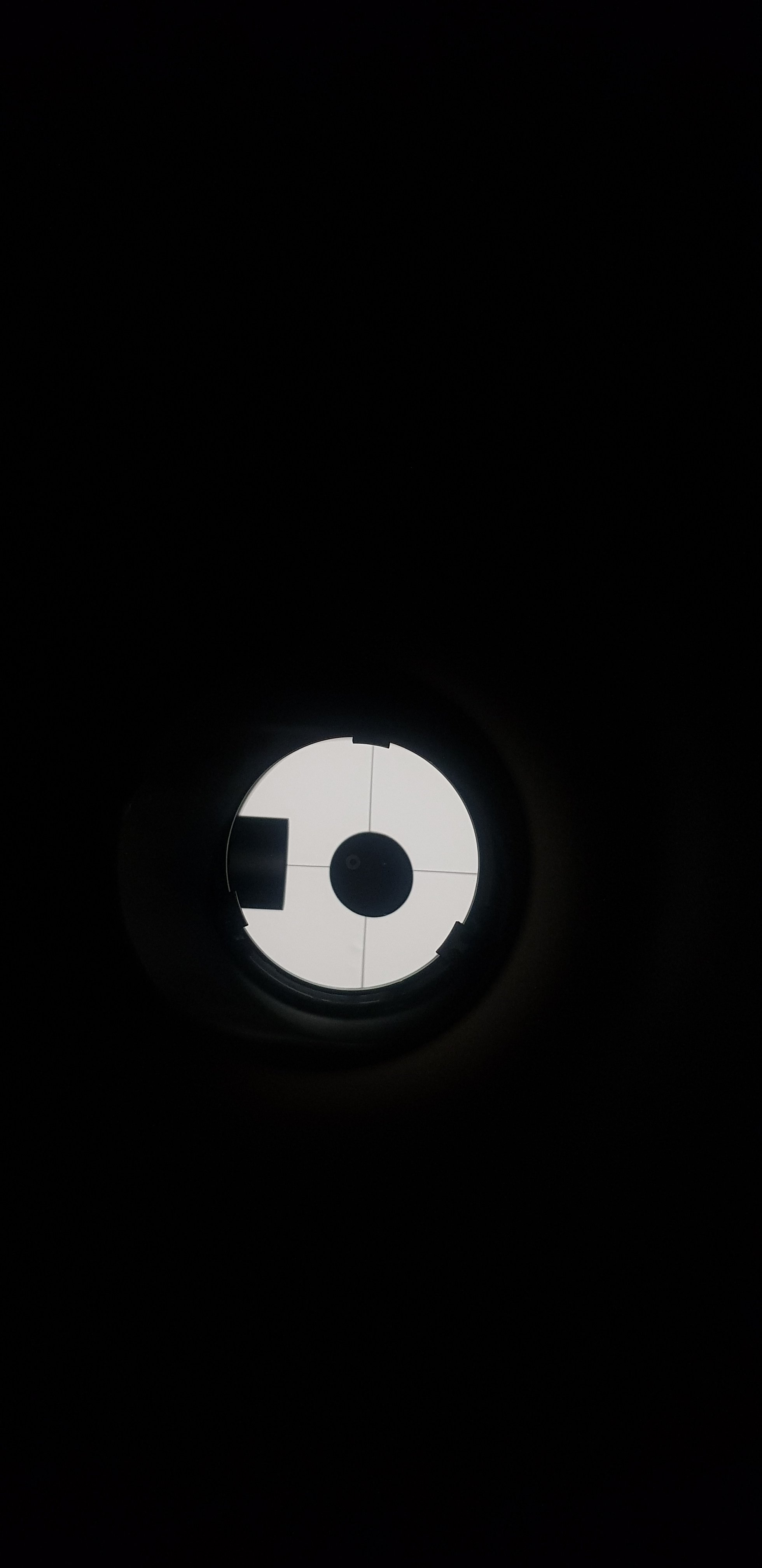

Voila ce que cela donne, dois je continuer à desserrer le central et les 3 autres ?

[Sobiesky]

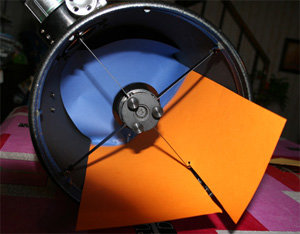

Pour cette manip, tu peux t aider en mettant du papier coloré (A) en face  du porte oculaire ainsi qu'un autre papier (B) d'une autre couleur dans le tube. Tu verras alors ton secondaire de la couleur B entouré de de la couleur A. C'est beaucoup plus clair pour regler .



Modifié 20 mai 2020 par Sobiesky

[amasm13]

il y a 7 minutes, Archer92 a dit :

Voila ce que cela donne, dois je continuer à desserrer le central et les 3 autres ?



La photo est trop sombre ..... le primaire a été revu ? ou t'as juste retouché au niveau du secondaire ?

[Archer92]

il y a 1 minute, amasm13 a dit :



La photo est trop sombre ..... le primaire a été revu ? ou t'as juste retouché au niveau du secondaire ?

Juste sur le secondaire. J'ai dévissé le central et les 3 autres puis j'ai révissé le central

[amasm13]

il y a 15 minutes, Archer92 a dit :

Juste sur le secondaire. J'ai dévissé le central et les 3 autres puis j'ai révissé le central

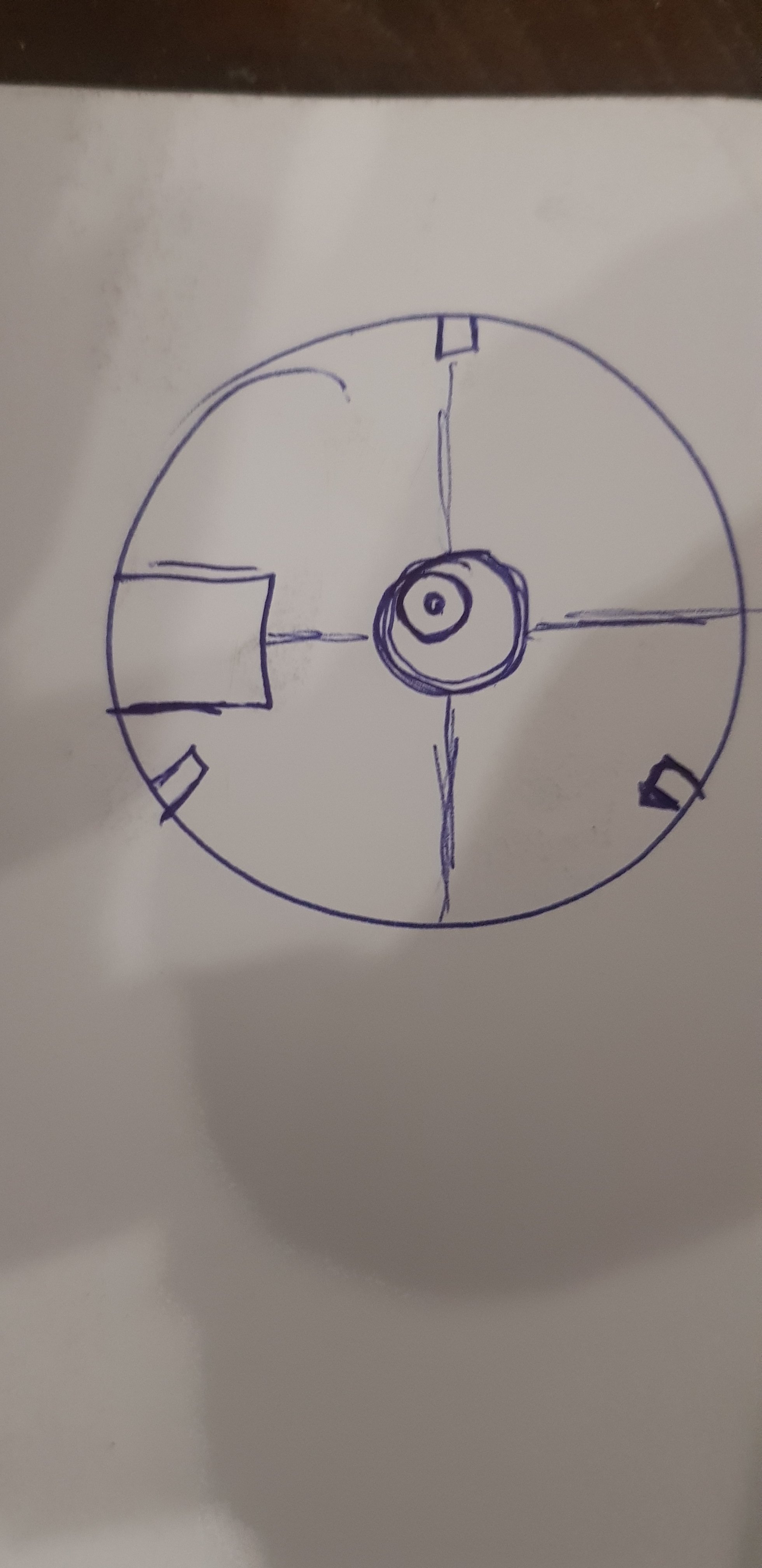

Le dessin parle pas trop là , ( bref je pense que t'ai au bout de ta vie ...je rigole hien , ici pas de critique , on est la pour aider ) , met ton cheshire et amène le centre du primaire au centre du réticulé du cheshire et tu verras ce que ça donne ....

Modifié 20 mai 2020 par amasm13

[Archer92]

à l’instant, amasm13 a dit :



Le dessin parle pas trop là , ( bref je pense que t'ai au bout de ta vie ...je rigole bien , ici pas de critique , on est la pour aider ) , met ton cheshire et amène le centre du primaire au centre du réticulé du cheshire et tu verras ce que ça donne ....

T'inquiète j'ai passé mon savon sur l'autre connasse d'astroshop. Je mets mon cheshire et je te dirai ce qu'il en est

[Archer92]

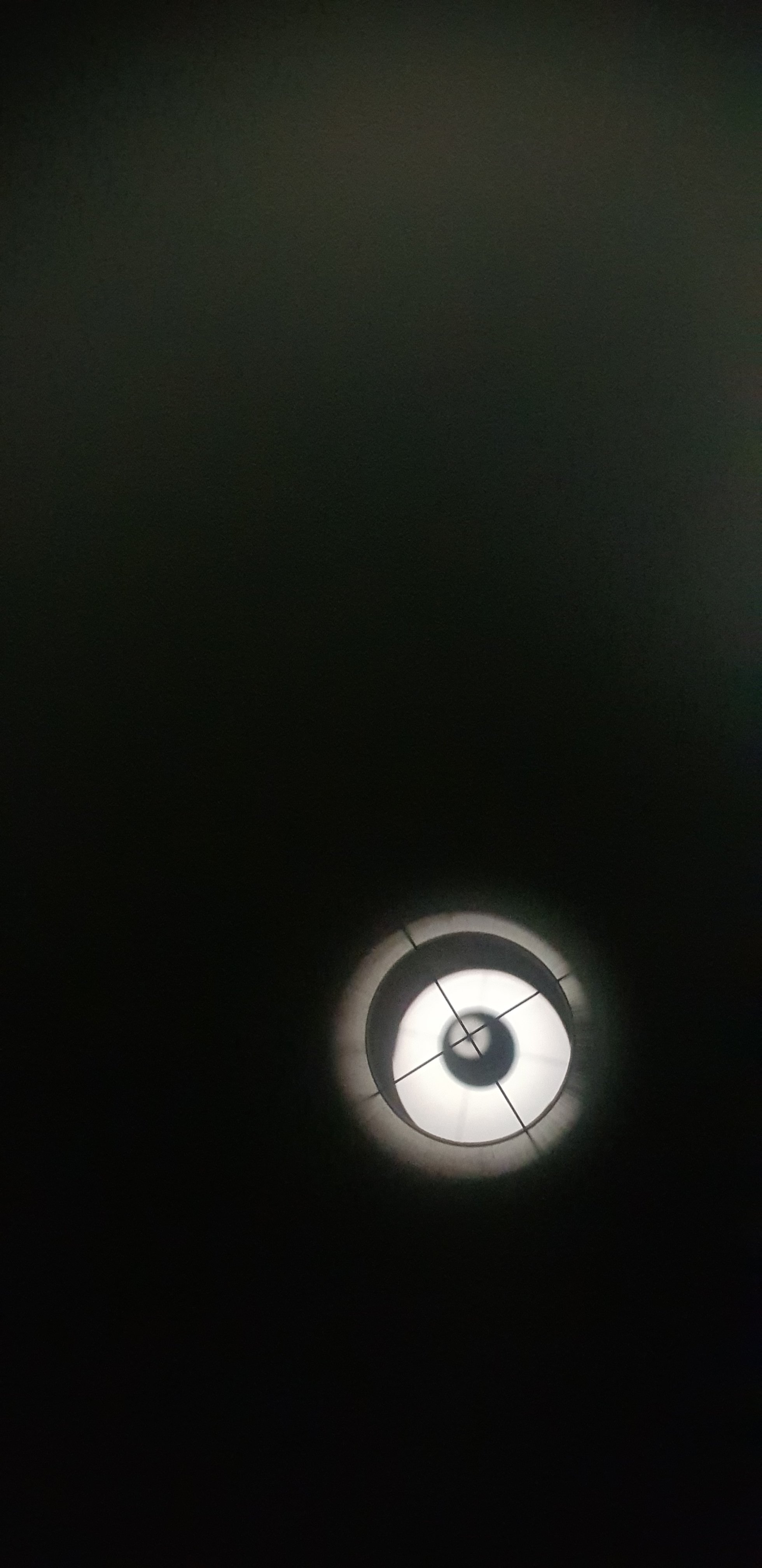

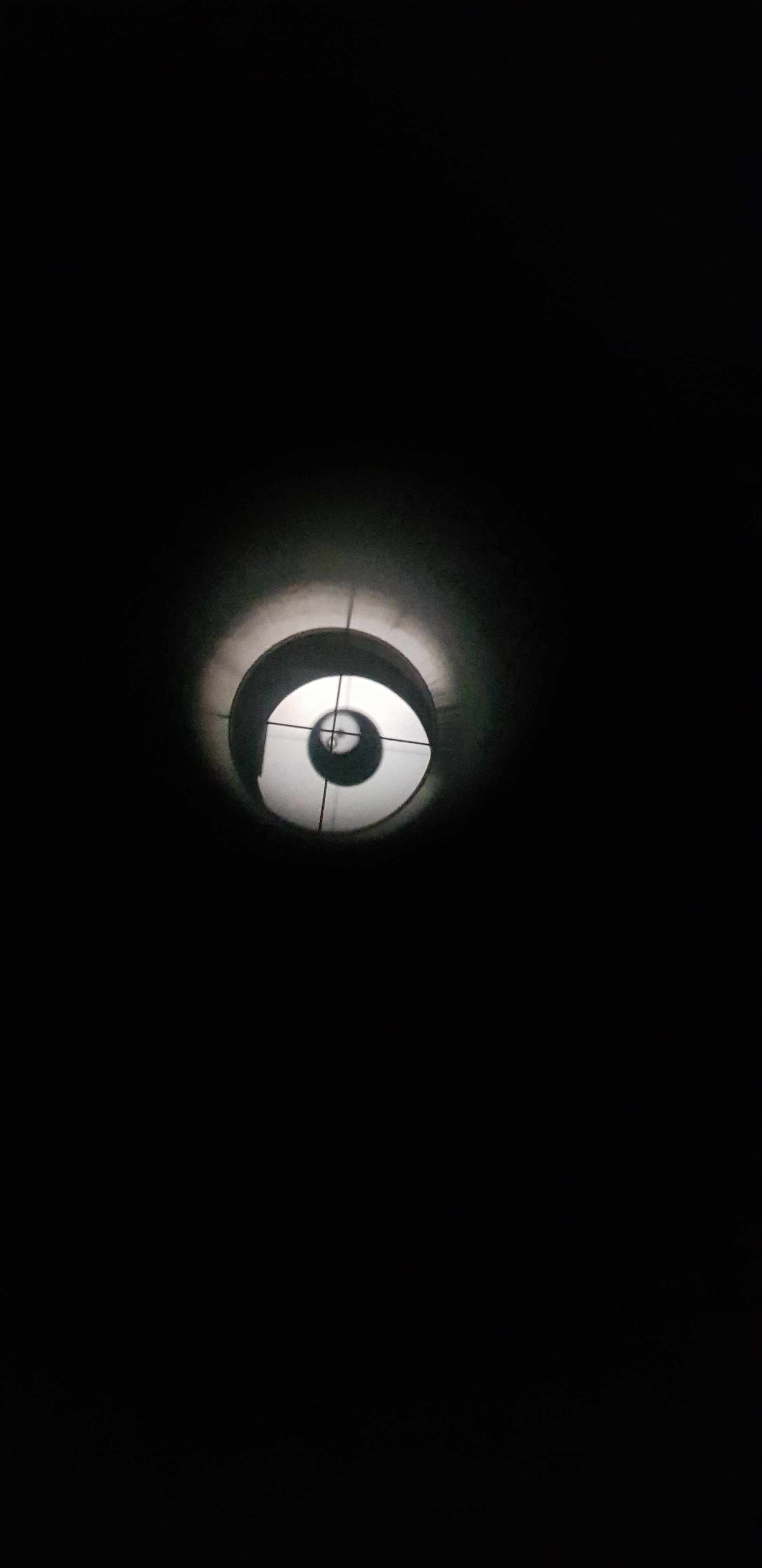

J'ai mis le cheshire au fond sans trop pousser

[Archer92]

La je dois jouer sur le centrage du donut sur le flou du cheshire non ?

[amasm13]

il y a 3 minutes, Archer92 a dit :

J'ai mis le cheshire au fond sans trop pousser



Amène le primaire au centre du du réticule , mais pas dit que le secondaire soit bon ....

[Archer92]

il y a 9 minutes, amasm13 a dit :



Amène le primaire au centre du du réticule , mais pas dit que le secondaire soit bon ....

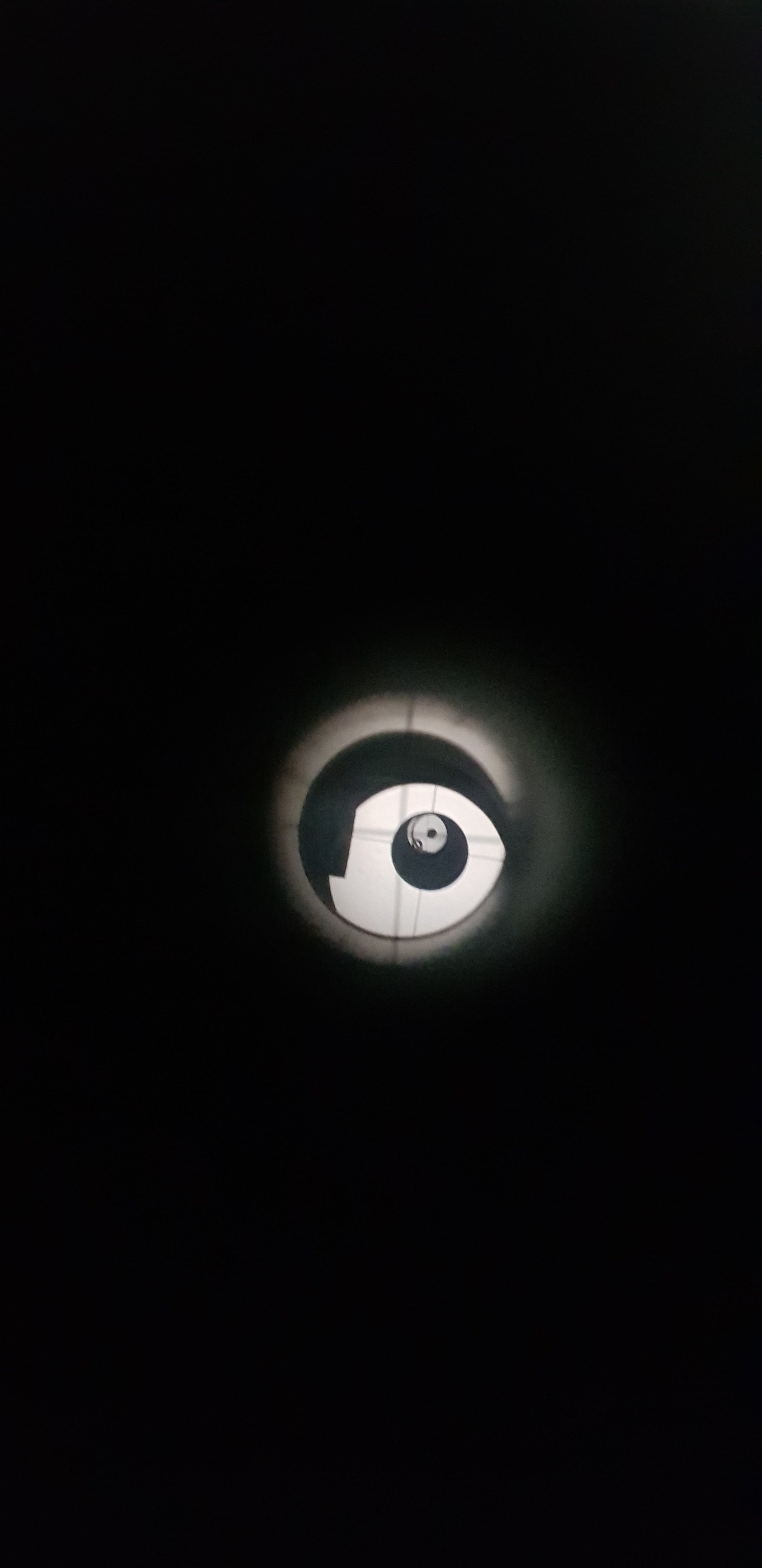

Le blanc est excentré a l'intérieur par rapport au noir. Mais toutes les cibles correspondent. Le souci c'est d'amener un centrage du blanc par rapport au noir non ?

[amasm13]

il y a 6 minutes, Archer92 a dit :



Le blanc est excentré a l'intérieur par rapport au noir. Mais toutes les cibles correspondent. Le souci c'est d'amener un centrage du blanc par rapport au noir non ?



OK , remonte encore le secondaire , seule la partie réfléchissante de celui ci doit être concentrique , le bords noir ne compte pas , imagine qu'il n'existe pas et verra de suite qu'il faut le remonter

Modifié 20 mai 2020 par amasm13

[Archer92]

il y a 7 minutes, amasm13 a dit :



OK , remonte encore le secondaire , seule la partie réfléchissante de celui ci doit être concentrique , le bords noir ne compte pas , imagine qu'il n'existe pas et verra de suite qu'il faut le remonter

C'est fait

[amasm13]

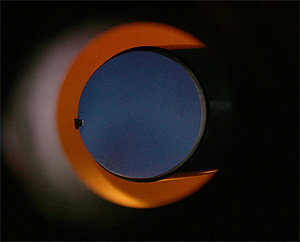

@Archer92 , je te met un dessin et de nouveau une photo du mien , tu verras direct  là ou tu te plante depuis le départ , et ensuite quand c'est fait , tu place le primaire ...



Du coup tu m'a contaminé avec tes dessins 😅

[Archer92]

Le problème c'est que le cheshire ne passe pas car je dois le mettre au bord pour qu'il n'y ai pas de trou et la je vois un écart quand le rentre de trop et il tombe quand je le mets au bord
