Remplacement du filtre ITF d'un Coronado PST

[ksyrium]

Bonjour,



Un petit "tuto" sur le remplacement d'un filtre ITF de PST corrodé.

L'on trouve sur le net pas mal de posts sur le sujet, mais rien de bien synthétique en Français...



Lorsque le filtre ITF est corrodé, l'image du soleil devient terne, sombre et sans détails. Il faut alors changer le filtre situé sous la bague de l'oculaire.

Pour acheter le filtre, on le commandera chez Beloptik (Olivier Smie) en Allemagne. Le site Beloptik ne permet pas une commande directe et il faudra utiliser le formulaire de contact pour que Mr Smie vous fasse parvenir ses coordonnées bancaires.

Une fois le paiement effectué, le filtre est envoyé en lettre recommandée. Il faut compter pratiquement deux semaines pour le recevoir (mai 2020).

Le filtre arrive dans une "enveloppe bulles", protégé dans une boite en plastique bien solide, emballé dans un plastique autocollant et ensuite un papier.

Au 01/06/2020, le tarif du filtre est de 156€ (149€ + 7€ de port).



Coordonnées ;

BelOptik Oliver Smie
Dieselstrasse 34
01257 Dresden
Germany

cell phone: +49 (0) 178 969 09 83
email: o l i v e r . s m i e |ä t t | b e l o p t i k . d e



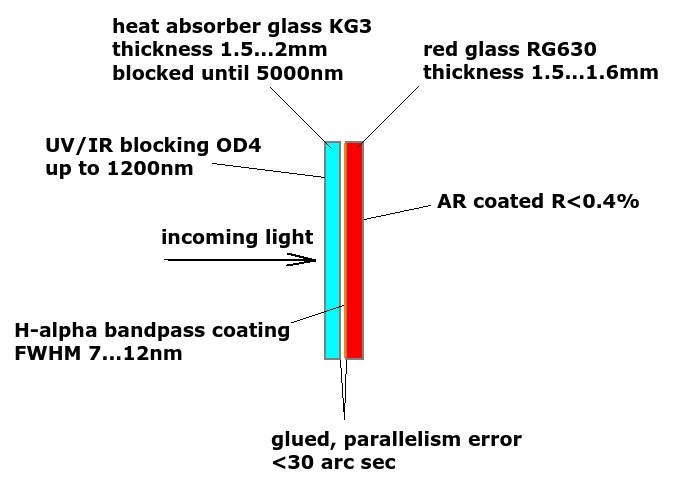

https://beloptik.de/en/itf-replacement-filter/



Après commande, l'on reçoit ceci :



Procédure de remplacement du filtre ITF :

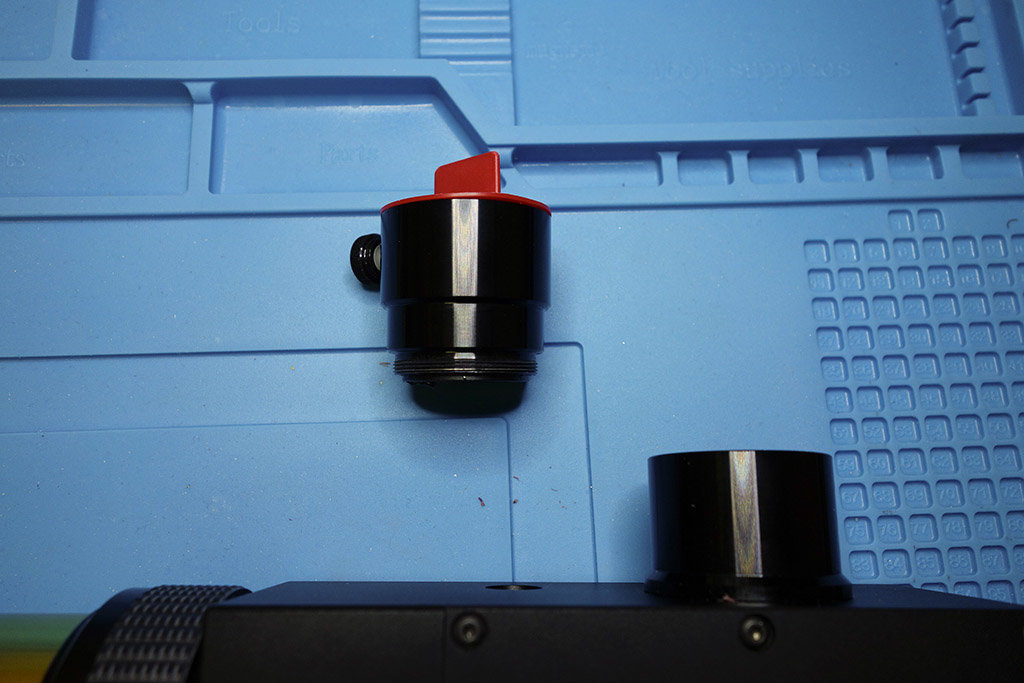

Dévisser la partie retenant l'oculaire (aucun outil n'est nécessaire), il suffit de forcer un peu pour la faire tourner.

On rangera ensuite soigneusement cette partie qui contient aussi un filtre.

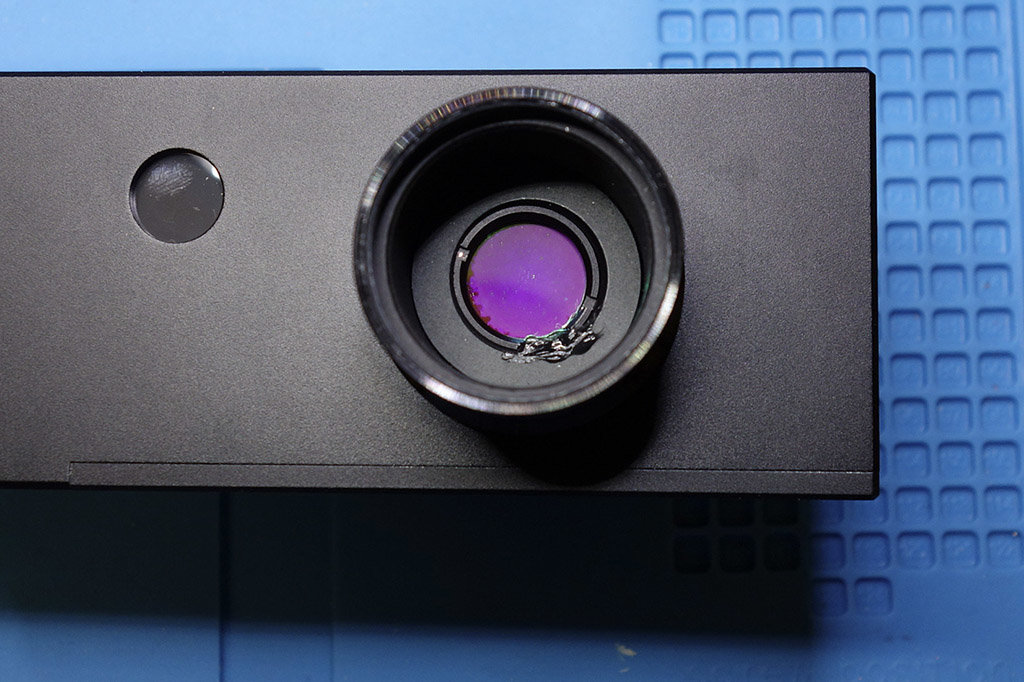

Au fond du de la partie restée sur le PST, on trouve le filtre ITF (ici oxydé).

Avec une petite pince à épiler, on retirera au maximum la colle noire ayant la consistance d'un joint silicone.

Ensuite, on dévissera le filtre avec un tournevis passé dans une des deux encoches de sa bague de serrage. Le filtre étant déjà HS, on ne risquera pas de l'abimer...



Pour le remontage, on se confectionnera un petit outil permettant de visser la bague sans risquer de rayer le nouveau filtre.

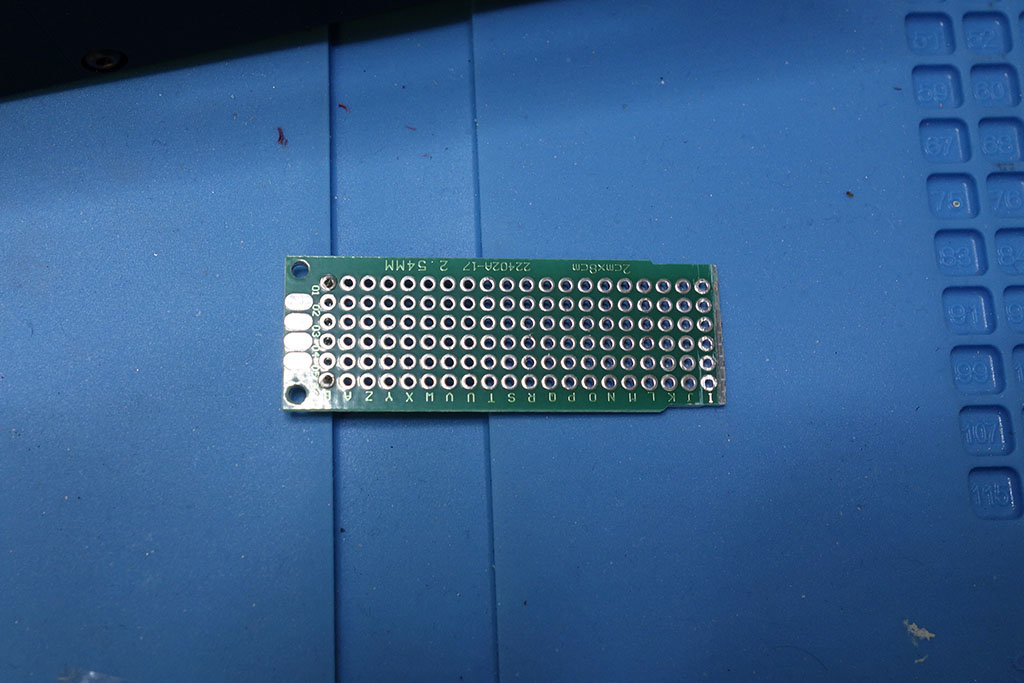

Pour ma part, j'ai utilisé un morceau de circuit imprimé scié aux bonnes dimensions.

La largeur entrant dans les encoches de la bague de serrage est de 18.7mm, l’épaisseur de la plaque est de 1.5mm



Pour remonter le filtre, on laissera sa face rouge collé sur son plastique autocollant de protection. On le placera délicatement dans le corps du PST, puis avec un cure-dent en bois pour le retenir au fond de sa cavité, on retirera le film plastique. Ensuite, on revissera la bague avec l'outil précédemment confectionné, on fera près attention de ne pas trop serrer pour éviter le le fendre... Pour ma part, je n'ai pas recollé la bague de serrage, j'ai eu peur qu'une colle inadaptée abime le filtre (vapeurs).

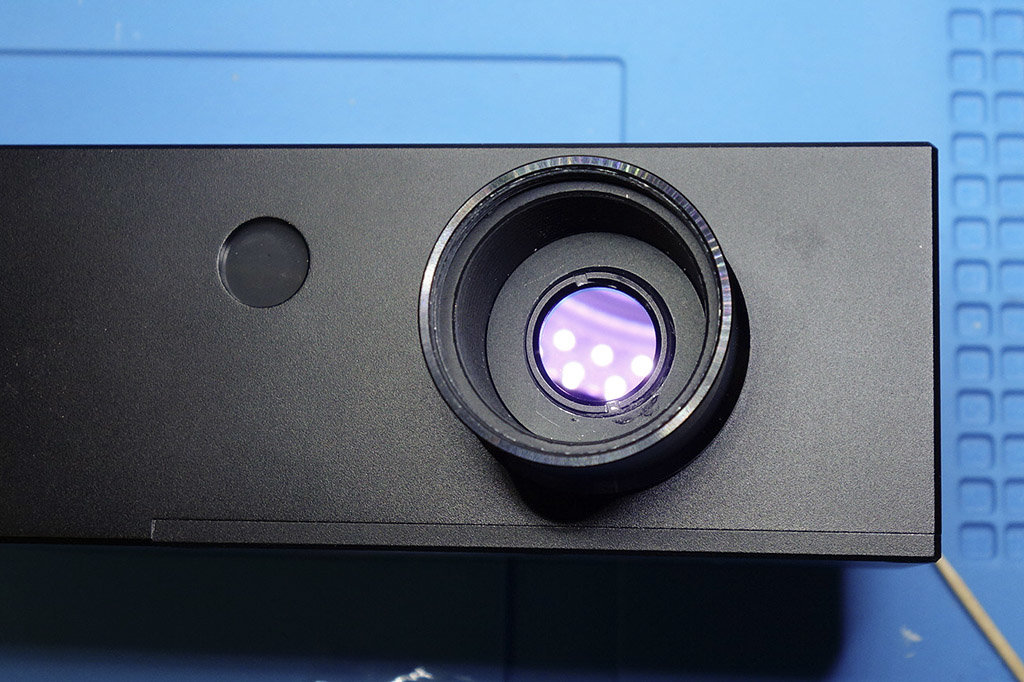

Le changement du filtre est terminé, il ne suffit plus qu'à remonter la bague supportant l'oculaire...



Vérification complémentaire :



Pendant que l'on est sur le PST, on pourra vérifier le bon alignement du miroir de renvoi optique.

Son alignement est primordial pour avoir une image bien nette.

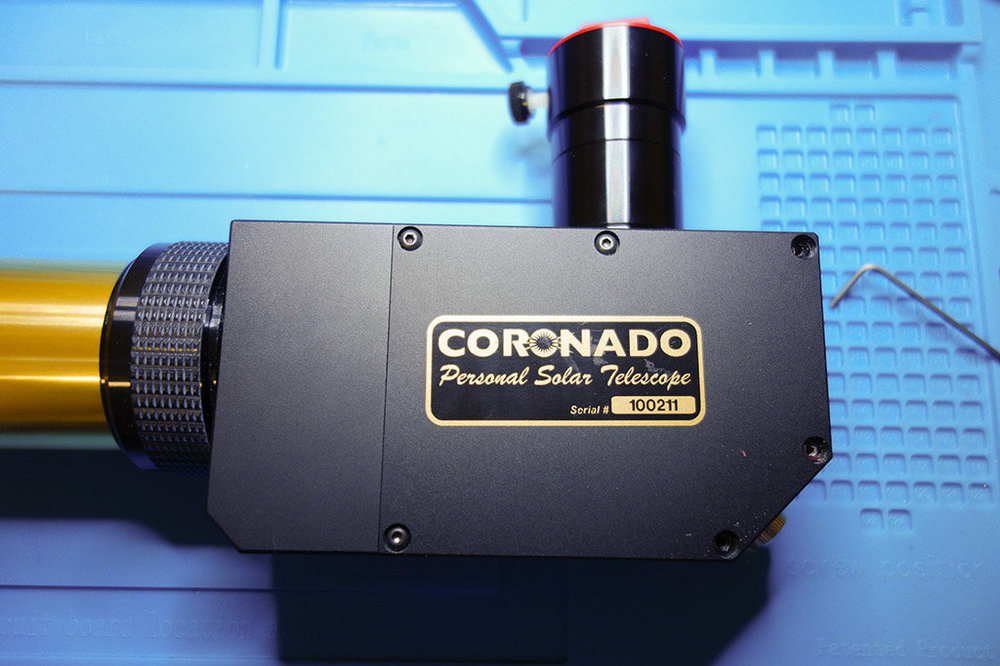

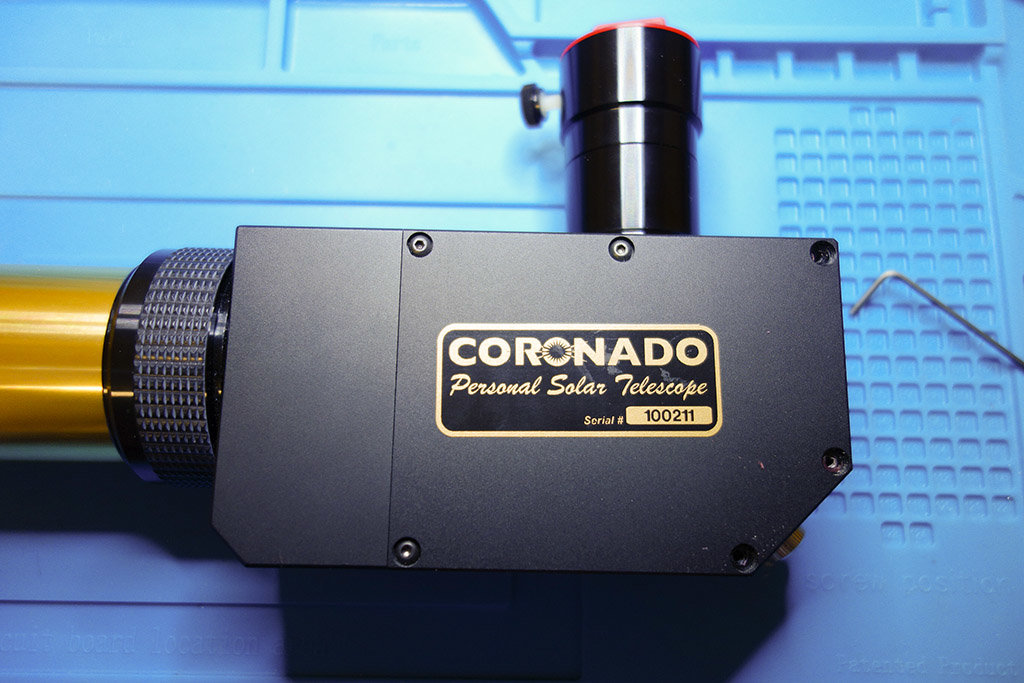

Pour accéder au prisme, il faudra dévisser les 6 vis allen de 2.5mm située sur le PST (coté autocollant Coronado).

Les vis sont collées à la Loctite et il faudra forcer pour les dévisser. Attention, utiliser absolument une clé allen de la meilleure qualité possible (Facom, Wera...), surtout ne pas hésiter à en acheter une rien que pour ça !



Une fois la plaque déposée, on trouve le prisme qui doit avoir sa face supérieure parfaitement parallèle avec le haut du PST (coté oculaire).

Si ce n'est pas le cas, on forcera le filtre pour l'emmener dans la bonne position (sans toucher ses faces de renvoi optique directement). Le filtre est fixé avec une colle "souple" qui permet de le remettre en place.

L'on pourra vérifier ensuite de temps en temps que le prisme n'a pas bougé.

Sur mon PST, le filtre était déréglé (mais j'ai oublié de faire une photo).

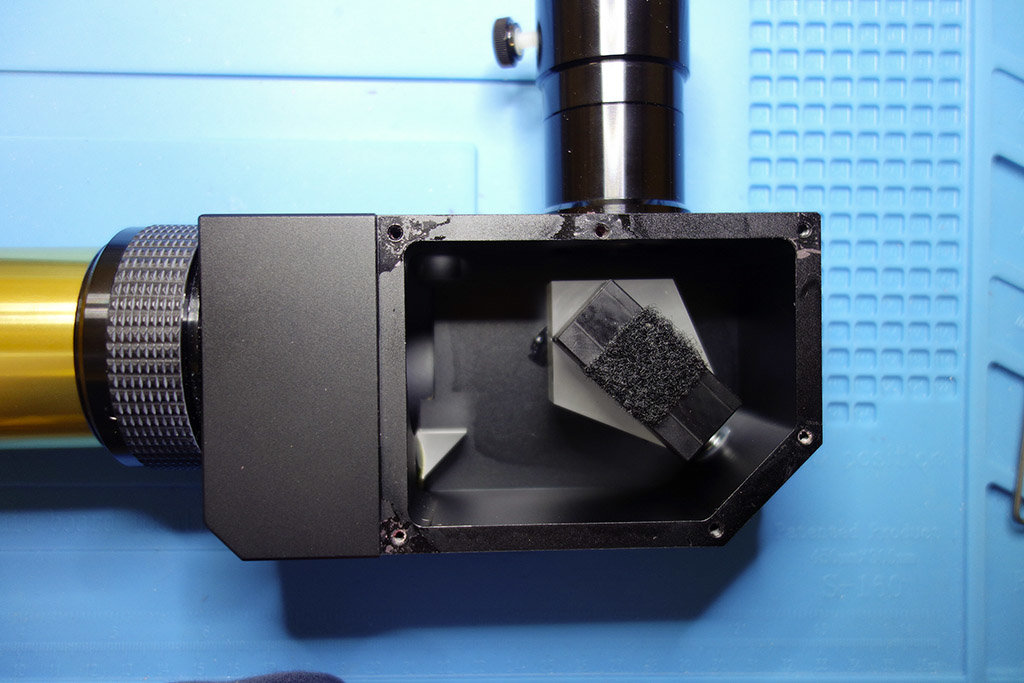

Ci-dessous, le prisme remis en place et dont sa face supérieure est bien parallèle au corps du PST :



Une fois la laque remontée, vous pourrez de nouveau gouter aux joies de l'observation du soleil.

Le filtre Beloptik est vraiment de bonne qualité et les observations très belles et détaillées avec (dans la limite des 40mm du PST).



Bonnes observations !



Modifié 9 juin 2020 par ksyrium
Ajout cliché enveloppe.
