Fabrication détecteur de nuage pas cher

[bemo]

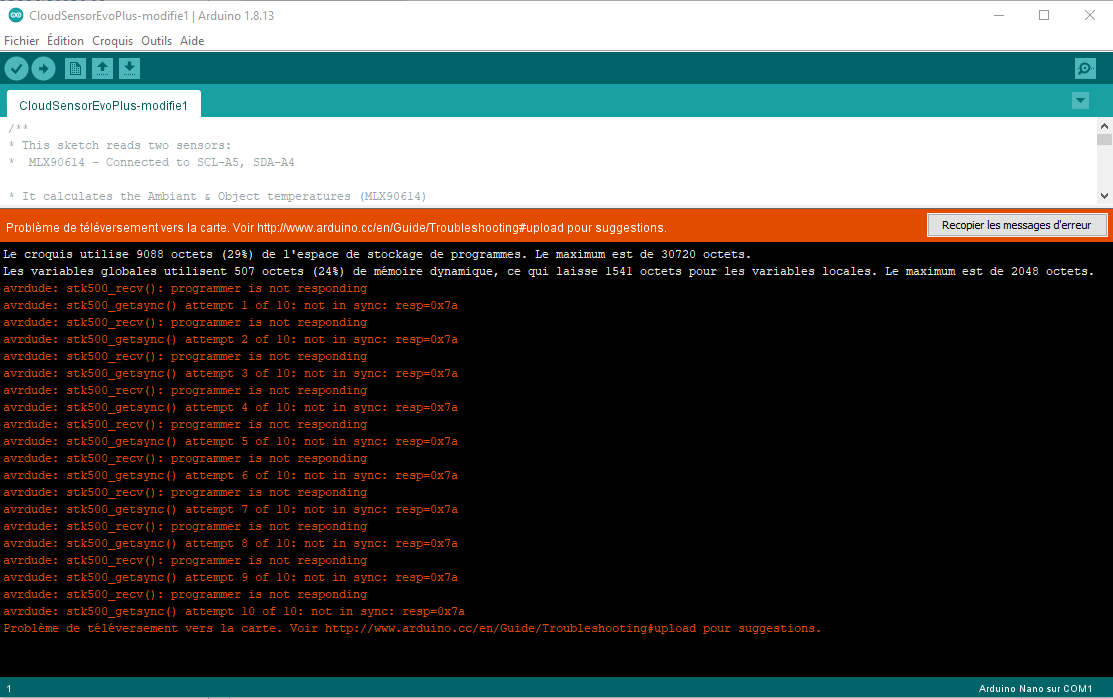

alors problème lors du téléversement et avec les deux bootloaders



quand il est connecté j'ai un led verte fixe et une jaune clignotante

les étapes précédentes se sont bien passées

il est bien avec un ATMega328P

j'ai regardé le lien suggéré mais je ne vois rien qui parle de cette erreur.. not in sync...



Modifié 1 juillet 2020 par bemo

[olivier1986]

l’IDE n’arrive pas a se connecter sur la carte. Tu as choisis le bon port? Tu es sur que c’est le com1?

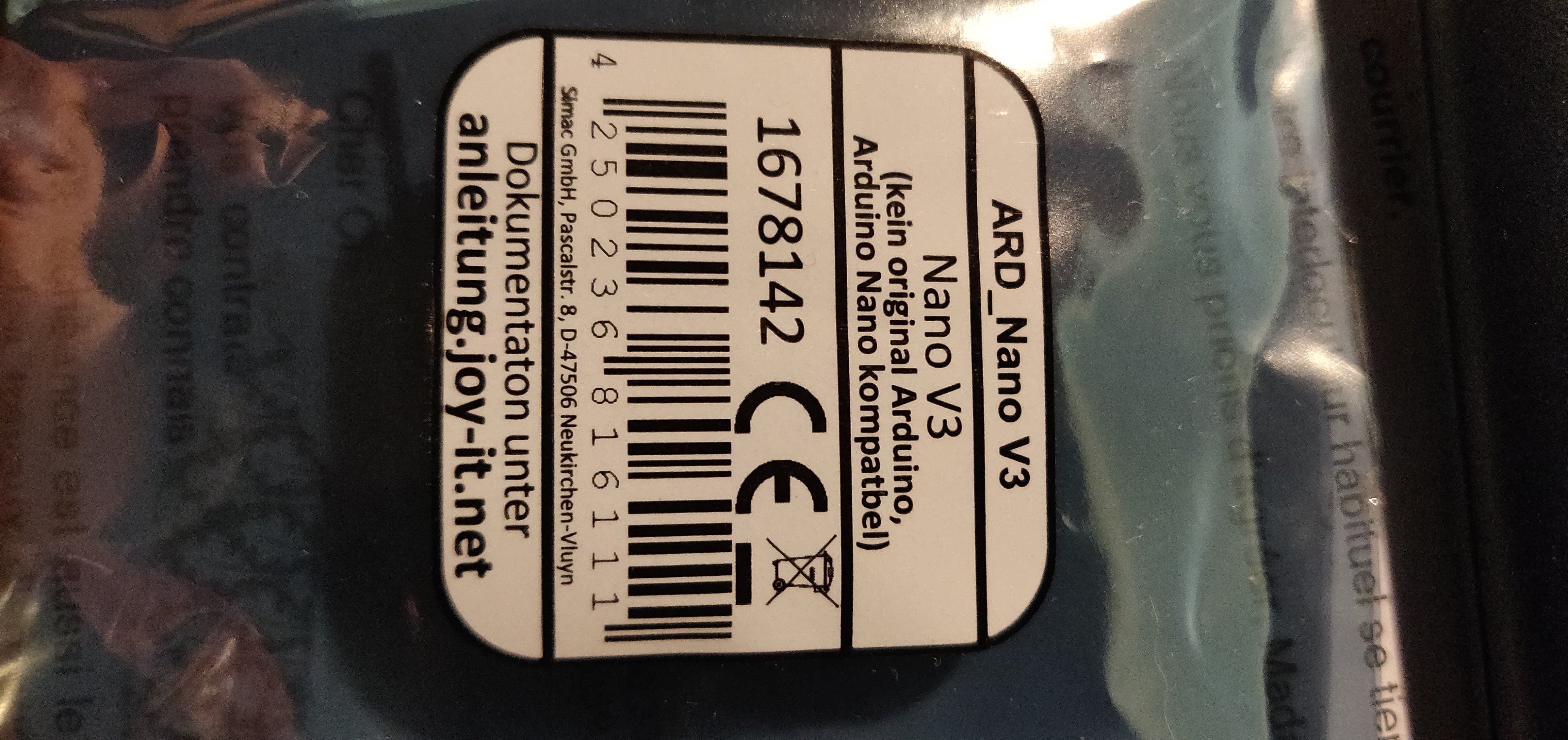

es tu sur aussi qu’il s’agit bien d’un nano?

As tu essayer avec un autre nano?

[bemo]

alors oui c'est bien un nano

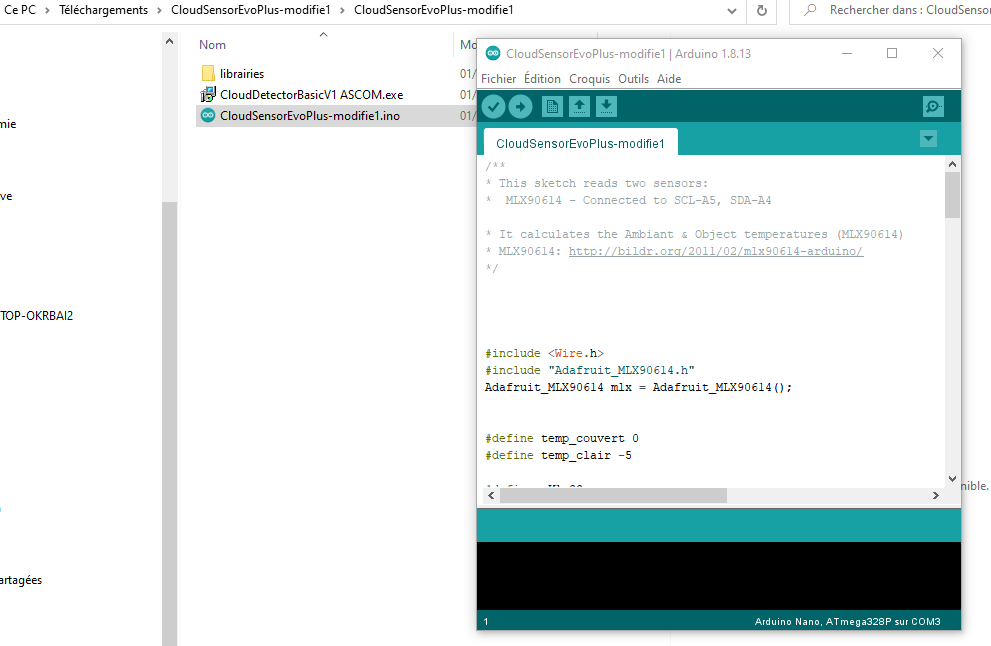

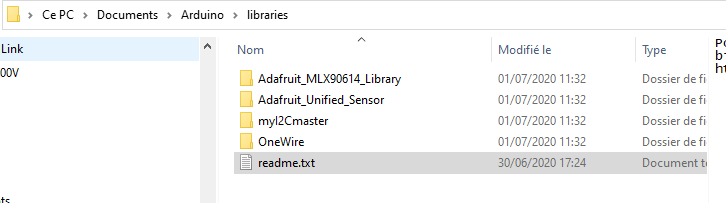

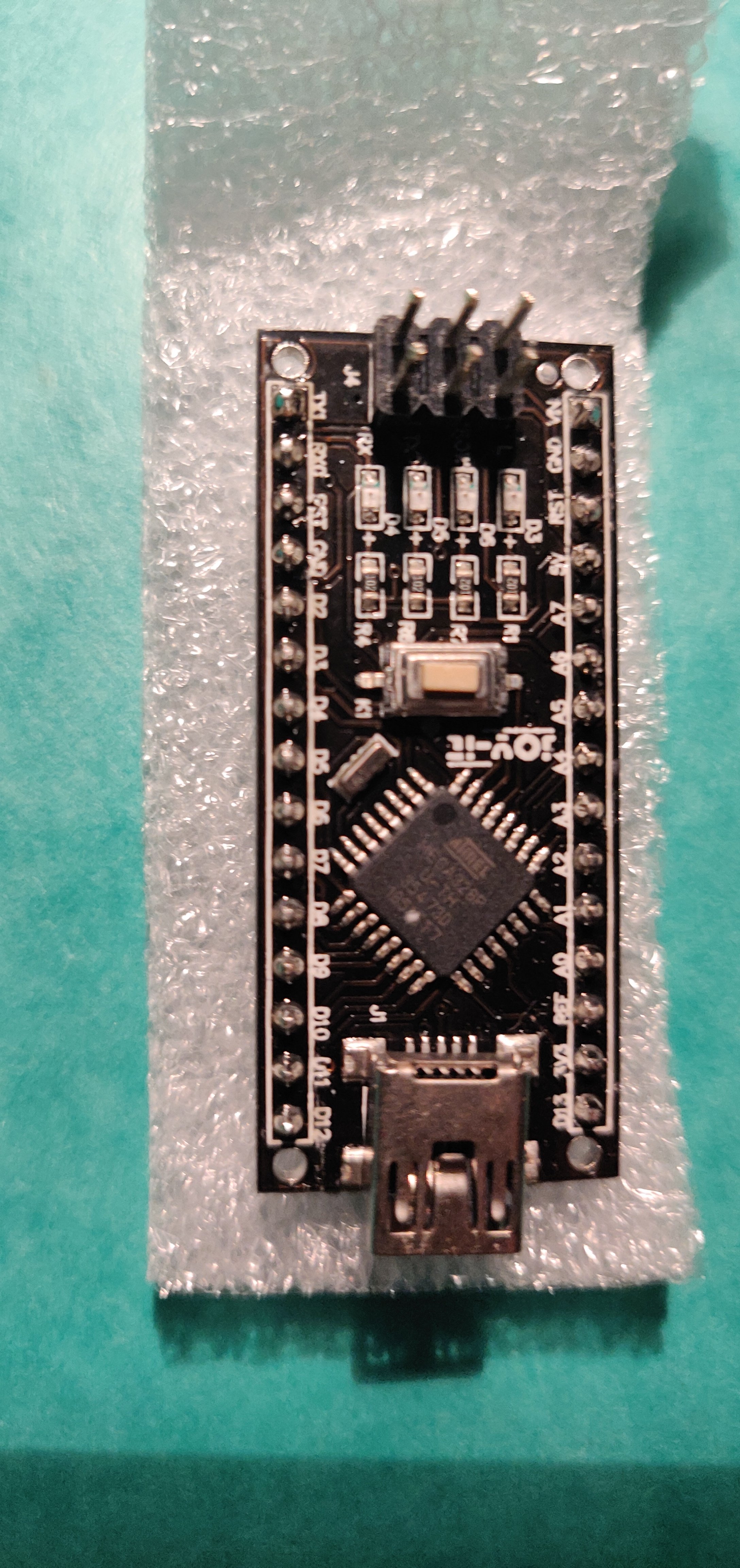

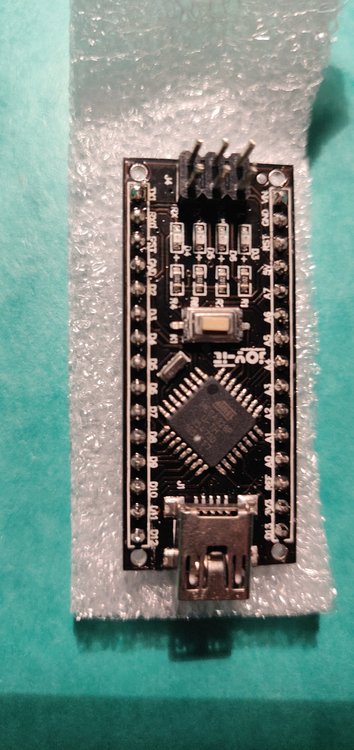

quelques images pour aider

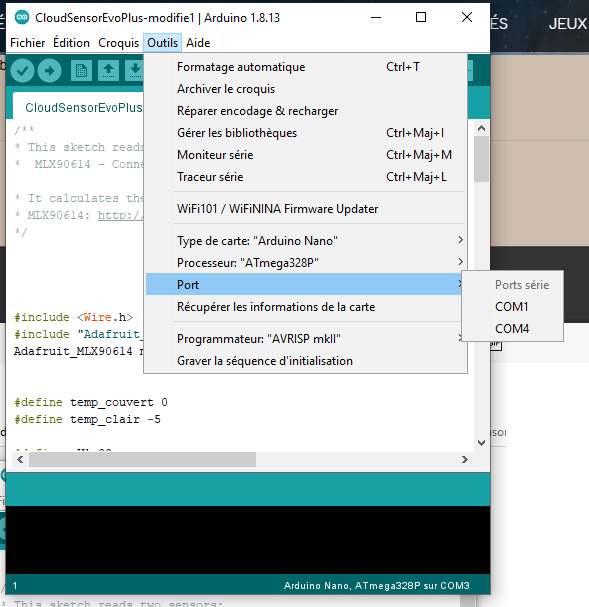

quand je branche le nano et que je vais dans ports il me le trouve aujourd'hui sur deux ports COM1 et COM4... étrange

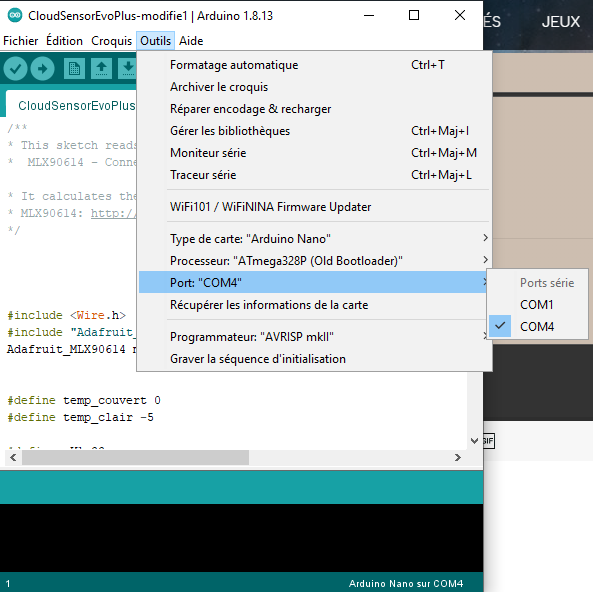

donc je sélectionne com4, avec type nano et processeur old atmega328p

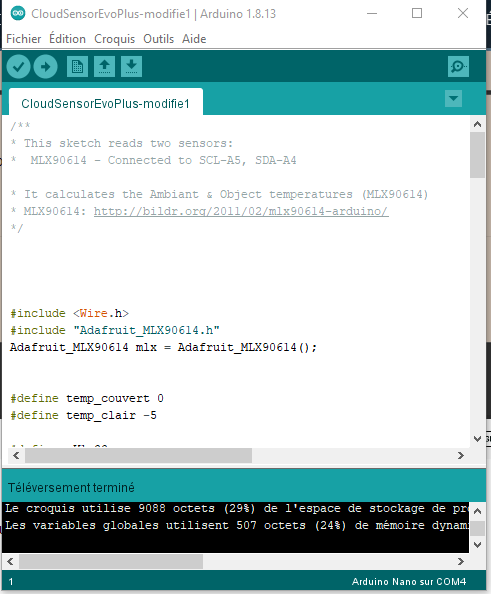

et je clique sur vérifier, ça semble bon

je clique sur téléversement et oh surprise !!!! c'est bon !!!!

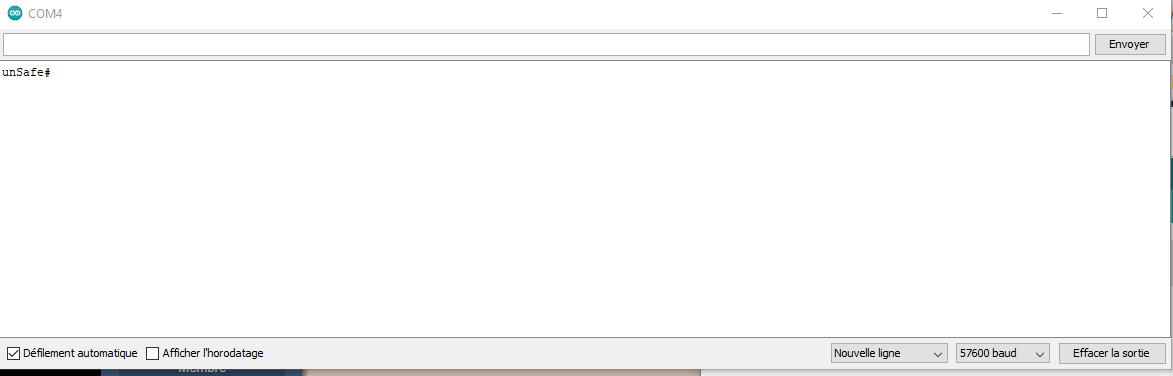

réponse à G5# : unsafe#........... ça semble fonctionner



pour branchement du capteur j'attends encore les cables dupont !



mais jusque là ça semble ok



et deuxième arduino fait aussi



désolé pour tous les screen shots mais je pensais avoir à débugger et en fait non ça a fonctionné... erreur de port com peut être...







Modifié 2 juillet 2020 par bemo

[olivier1986]

Bon, déjà c'est cool ça marche!

reste plus qu'à connecter le capteur une fois reçu les câbles Dupont.

Du coup ça t'a aider mon petit document ou pas? suffisamment clair? car je vais peut être m'en resservir pour faire quelque chose à l'asso ou je suis!



[olivier1986]

PS: tu peux aussi installer le driver ascom du coup et brancher l'arduino.

si la commande G5# te renvoie un unsafe alors Maxpilote devrait aussi te renvoyer cette valeur

[bemo]

ah oui ton document était super bien fait, en fait je crois que à chaque fois que je regardais le port il m'en montrait deux, COM1 et COM3, ou COM1 et COM4, alors j'avais dû commencer par prendre le 1er, donc COM1 et il a jamais été là dessus.

pourquoi il me montre les deux je sais pas...



et effectivement je peux tester avec MP c'est vrai



mais question : y aura t il des ajustements ? des réglages ? pour obtenir des états plus précis peut être ? ou bien est ce réglé et y a rien à toucher ?



en plus, j'ai mon voisin qui a deux AAG, j'irai bien en poser un avec Arduino chez lui pour comparer les états .... au moins sur la détection de nuages car je crois que le AAG fait quelques autres détections plus fine je pense...

Modifié 2 juillet 2020 par bemo

[olivier1986]

Alors des ajustements, non!

en fait tu auras une copie parfaite du AAG.

Ce sont les mêmes capteurs MLX90614 et le même calcul pour la correction de la température du ciel.

apres il peut y avoir une différence sur la mesure elle même ! Un capteur ne fait pas l’autre. Mais si vraiment tu veux avoir la même valeur que ton voisin, avec les mêmes coefficients, alors on pourra rajouter une constante pour rattraper ce delta!

 Mais là, dans le principe, tu branches et ça marche 😉

Donc dans un premier temps il n’ya rien à toucher.



après il existe quand même des différences avec l’AAG ou ma station y ressemble plus. Car le soft AAG dispose de graphiques et de données supplémentaires telles que la pression, l’humidité etc... toi tu ne disposeras que du capteur IR pour la détection de nuages.

aussi le driver que j’ai fourni pour maxpilote t’indique seulement un état safe ou non. (Dans l’absolu le code arduino peut faire bien plus 🙂 car j’ai prévu de récupérer les donner des capteurs a savoir, temp ext, temp ciel, temp ciel corrigee, pourcentage de nuages et etat safe ou non).Je vais voir pour refaire une interface avec les valeurs apparentes.



et plus fondamentalement, les coefficients de corrections sont ajustables et parfois il vaut mieux ne pas copier sur le voisin

mais si ça marche chez lui reste pu qu’a copier



en tout cas tu as tords de croire que l’AAG aura une détection plus fine!! Faux archi faux

[olivier1986]

Et je repensais a l’histoire des ports com, tu dois forcément avoir un autre périphérique usb qui utilise un convertisseur. Plusieurs possibilités comme par exemple, 2 arduino, 1 arduino + un câble eqmod, un convertisseur usb rs232 etc!!

[bemo]

ah oui, il y a d'autres trucs branché, un boitier usb avec 3 ports supplémentaires déportés, une imprimante, une caméra, .... etc... ça doit être un de ces usb qui est aussi reconnu, en fait il faut juste brancher et débrancher l'arduino pour bien voir quel est le port qui apparaît et disparaît et ça doit suffire à l'identifier



ah et les câbles dupont j'en ai recommandé chez Amazon car ceux d'Ali je crains de ne jamais les recevoir

Modifié 3 juillet 2020 par bemo

[Raphael_OD]

il y a une heure, bemo a dit :

ah oui, il y a d'autres trucs branché, un boitier usb avec 3 ports supplémentaires déportés, une imprimante, une caméra, .... etc... ça doit être un de ces usb qui est aussi reconnu, en fait il faut juste brancher et débrancher l'arduino pour bien voir quel est le port qui apparaît et disparaît et ça doit suffire à l'identifier



ah et les câbles dupont j'en ai recommandé chez Amazon car ceux d'Ali je crains de ne jamais les recevoir

Les câbles Ali Dupont ? ou Amazon Dupont attention ça va pas le faire pour la précision.

Modifié 3 juillet 2020 par Raphael_OD

[bemo]

Ben moi j'y connais rien... Là ça sera des Amazon Dupont ! 😀 Les Ali je crois que je les verrais jamais...

[bemo]

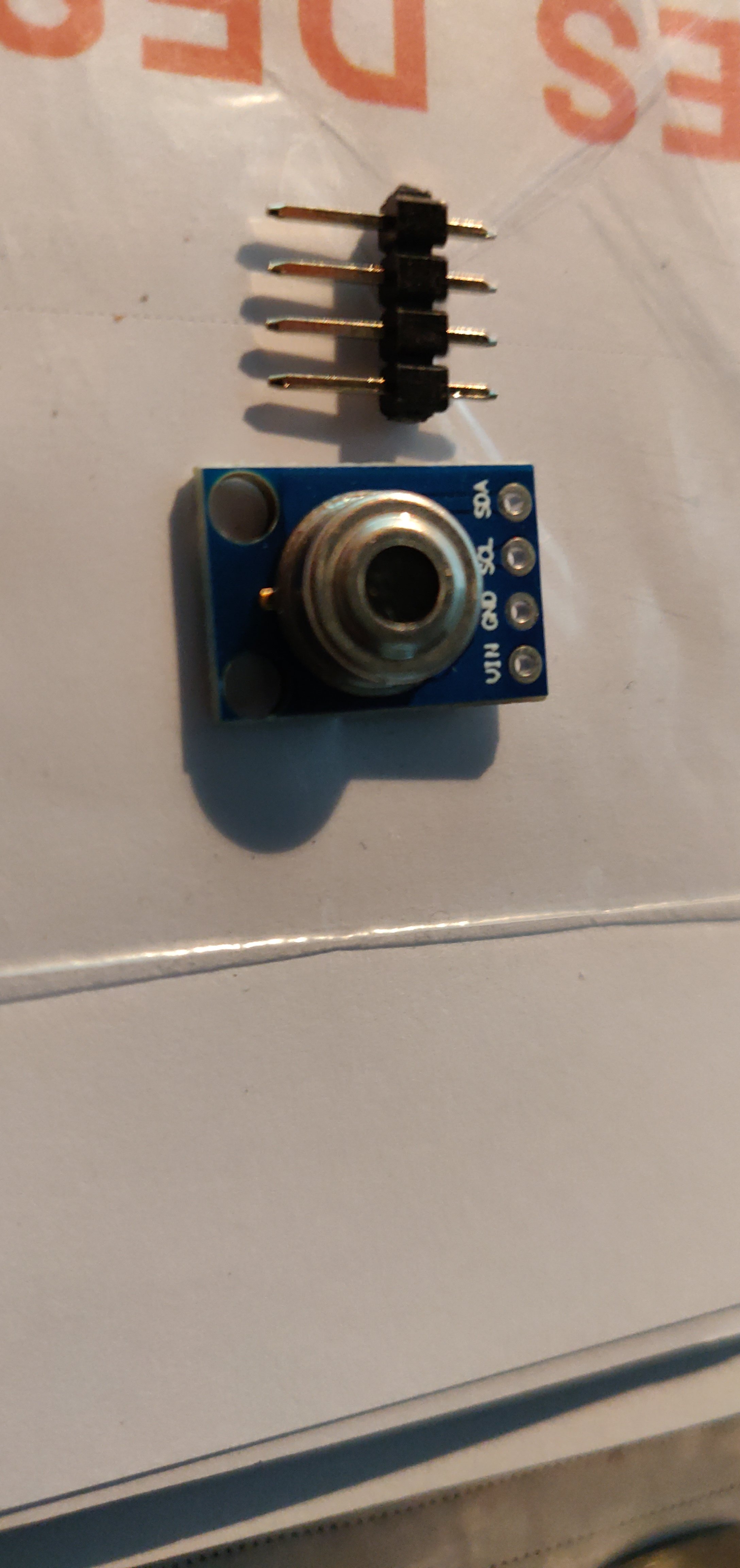

me revoilà, après une longue interruption, et donc je tente de connecter mes dupond F/F entre arduino et capteur mais coté capteur j'ai reçu 2 éléments, le capteur et une broche à 4 picots séparément, je fais quoi avec ces 4 picots, comment on les assemble avec le capteur qui lui n'a que des trous ?

[olivier1986]

désolé mon ami mais il va falloir souder!!! le plus petits des cotes à souder dans les 4 trous! et biensur le souder pour que les fils soient derrière le capteur

[bemo]

ahhh, voilà, voilà.... bon je vais essayer, mais il y avait une version avec les 4 picos déjà soudés peut être ?

[olivier1986]

Non je ne pense pas, en tout cas pas que je sache!!

Mais souder ça n'est pas très difficile

as tu réussi du coup?

[bemo]

Le 23/07/2020 à 14:05, olivier1986 a dit :

Non je ne pense pas, en tout cas pas que je sache!!

Mais souder ça n'est pas très difficile

as tu réussi du coup?

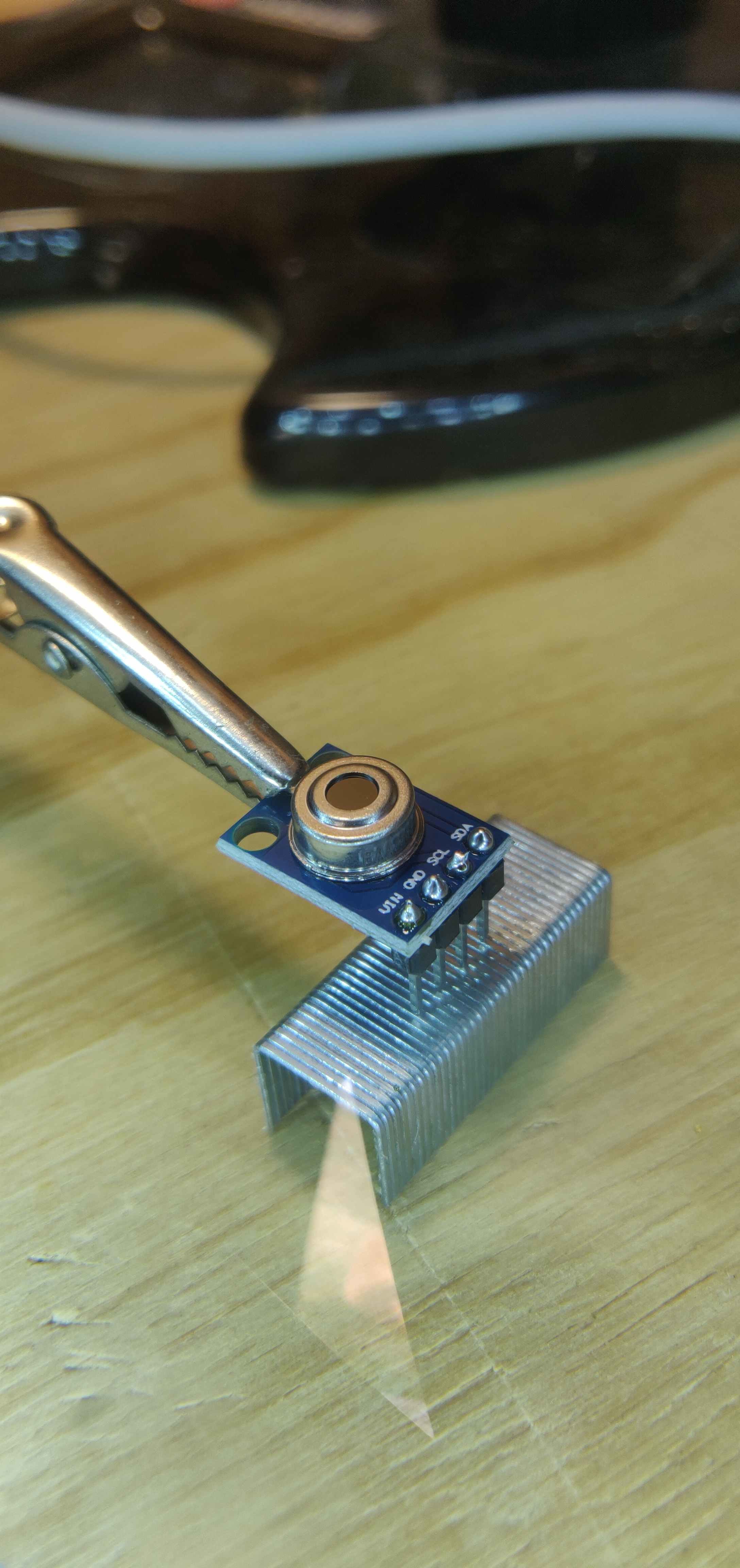

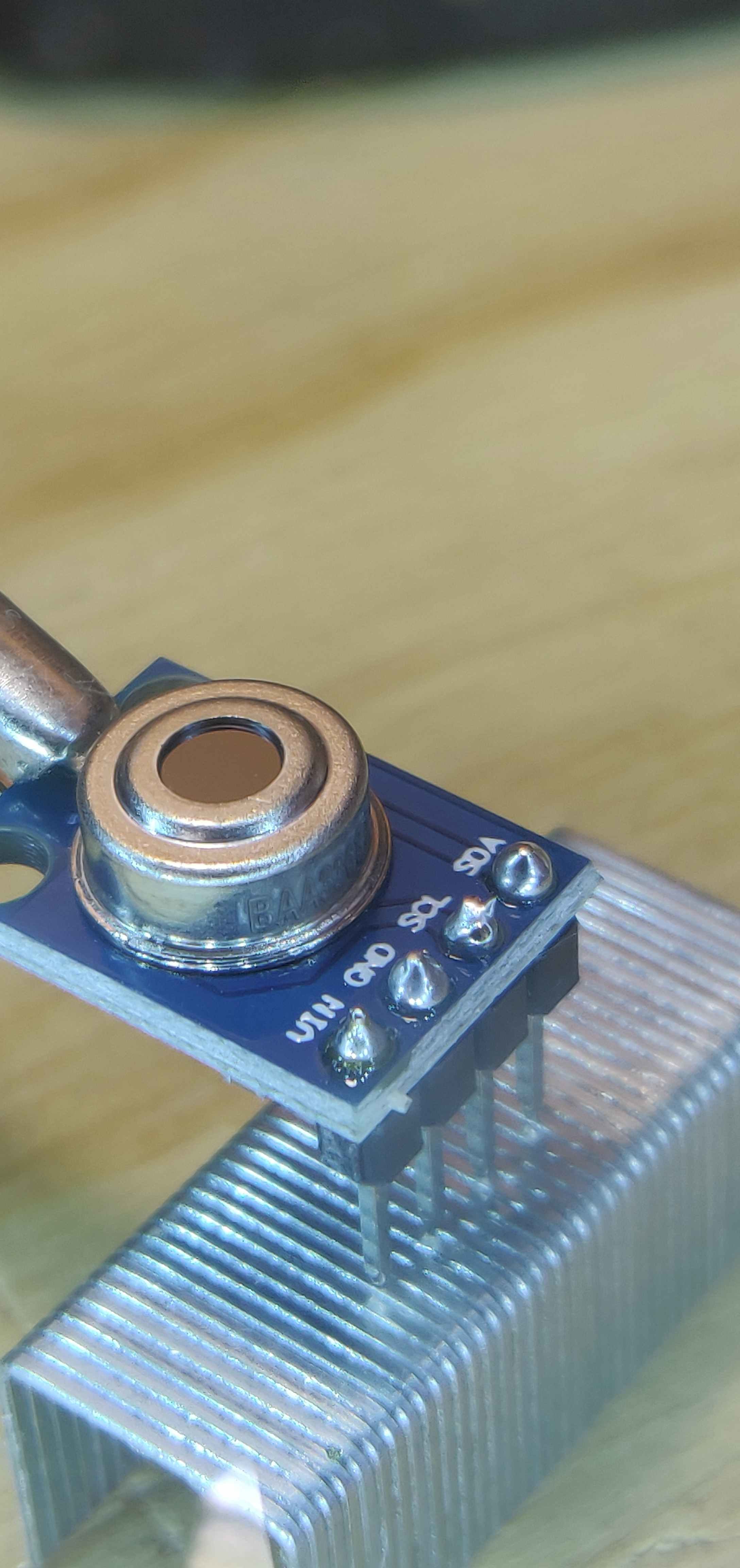

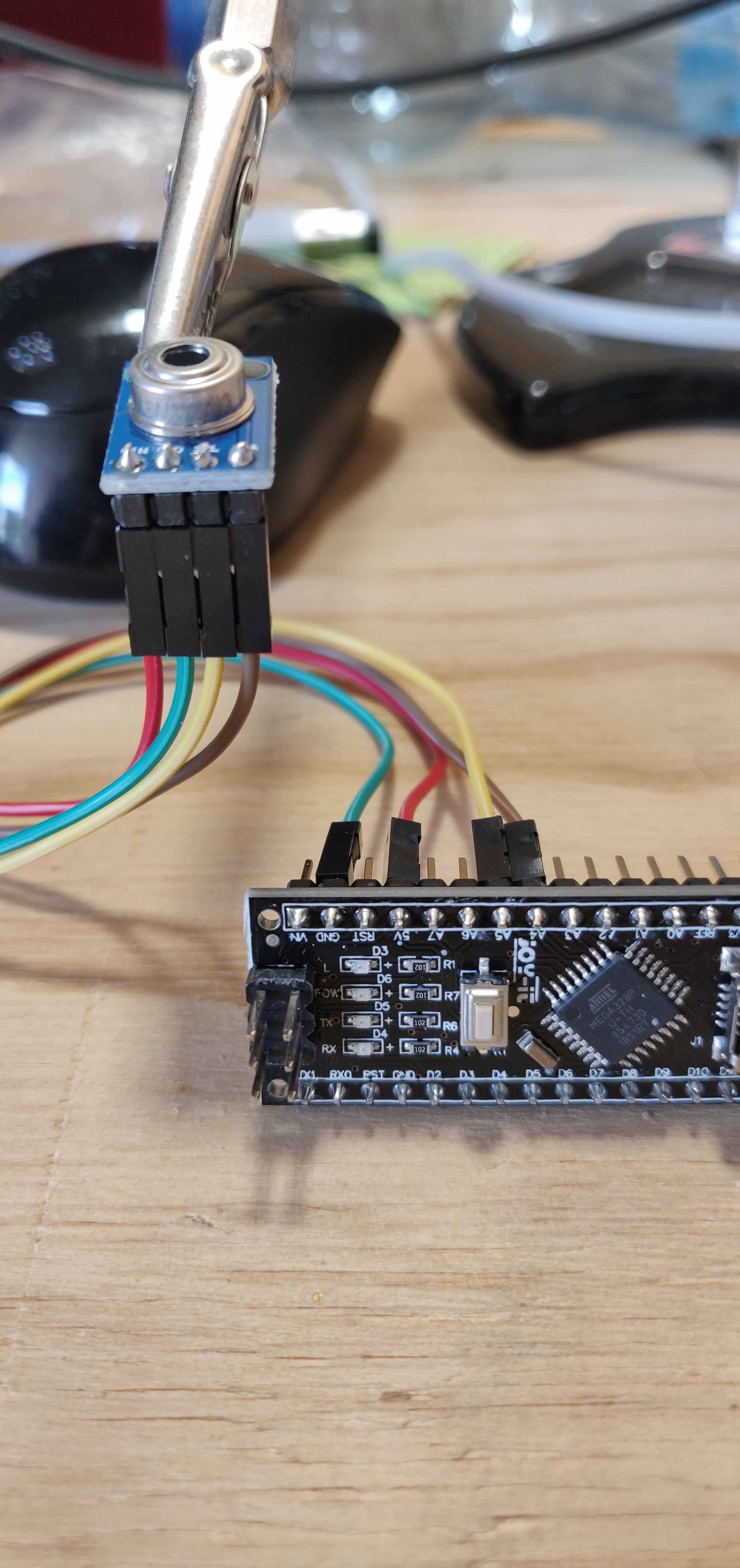

et voilà, je me suis lancé... ça me semble correct



Modifié 26 juillet 2020 par bemo

[bemo]

et là je l'ai connecté à MP mais j'ai toujours unsafe, même si je teste via le terminal et la commande G5#, pourtant il est positionné capteur tourné vers le ciel, mais en journée, plein soleil.

par contre ma version MP ne me renvoie pas le texte safe ou unsafe, juste une couleur



edit : en fait il y a des nuages  donc à suivre...



Modifié 26 juillet 2020 par bemo

[bemo]

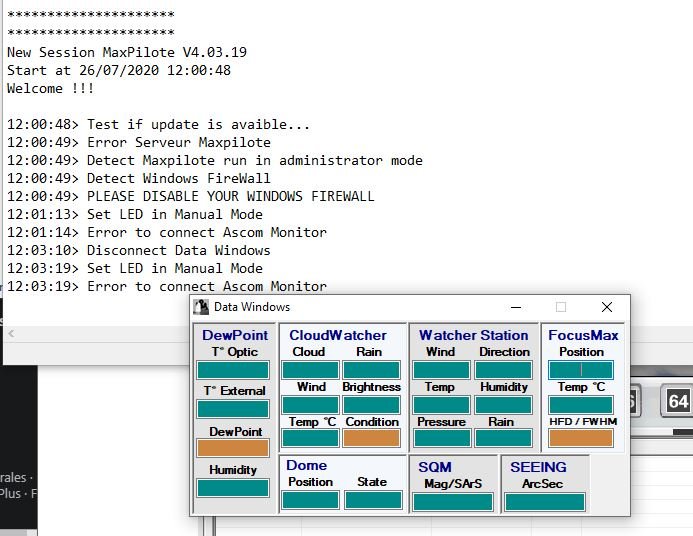

mais je remarque dans la log MP qu'il y a une erreur à l'ouverture du pilote ASCOM



par contre comme le capteur est posé sur le scope, donc sous le toit quand il est fermé, avec la commande G2 je vois changer la valeur dans le moniteur entre la position ouverte et fermée, donc détection nuages ou détection toit fermé, mais côté MP pour l'instant pas pu voir de différence, faut que je teste avec le glaçon si le ciel clair ne vient pas



Modifié 26 juillet 2020 par bemo

[bemo]

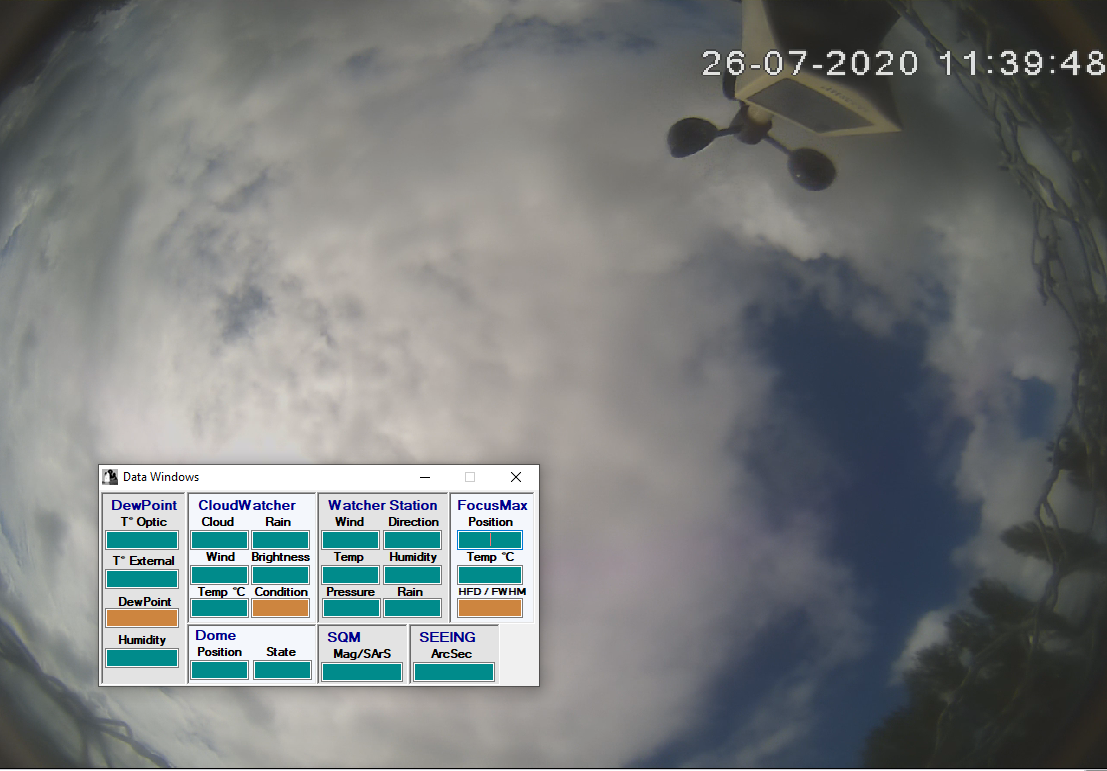

ça c'est dégagé, voi image allsky plus bas

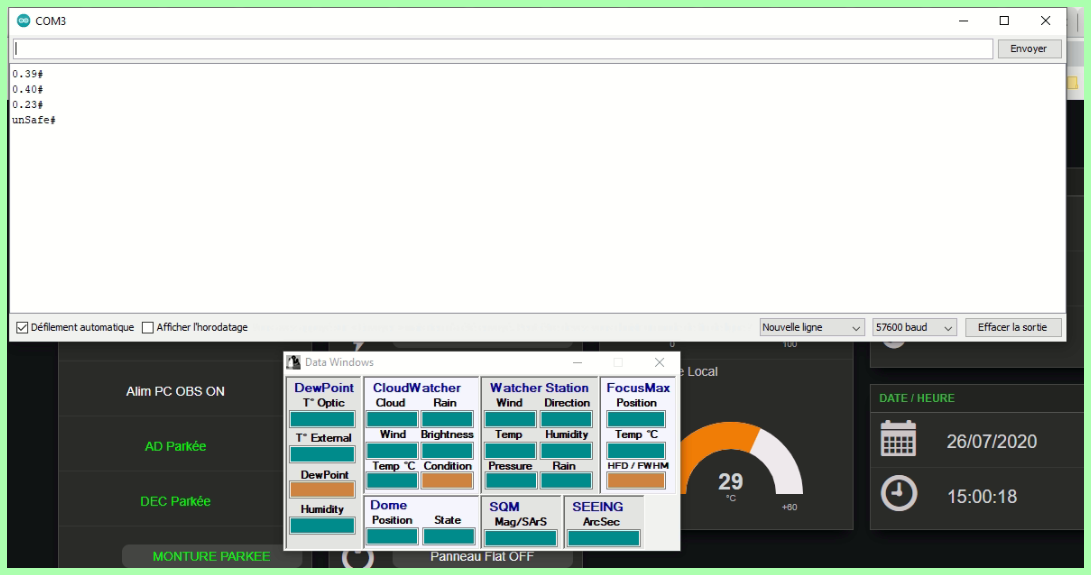

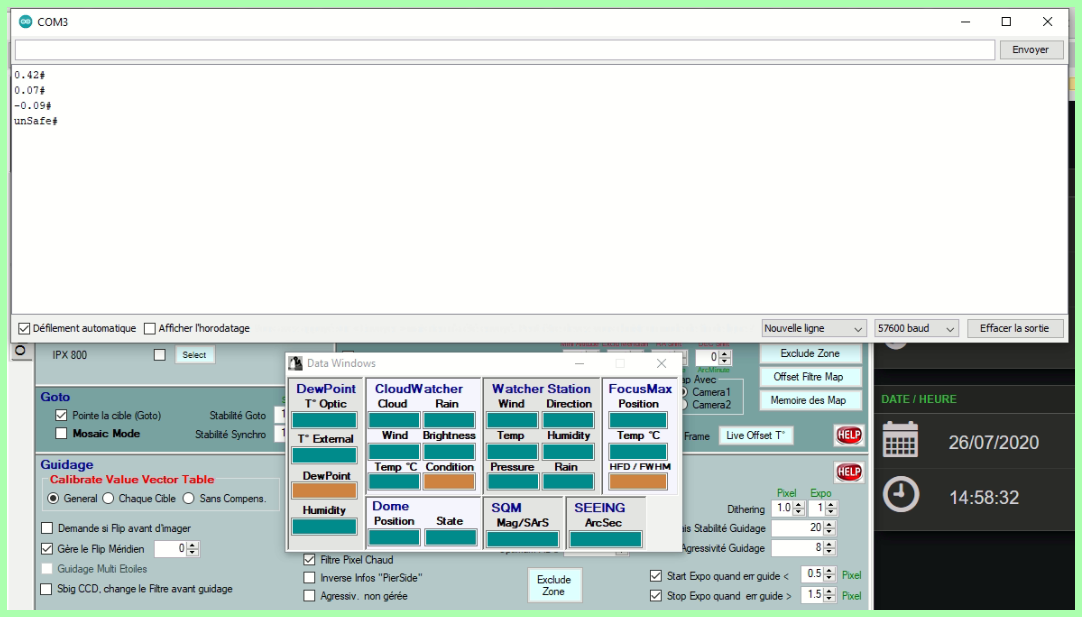

ici G1, puis G2, G3 et G5 toit fermé





ici G1, G2, G3 et G5 toit ouvert

[olivier1986]

saut @bemo,

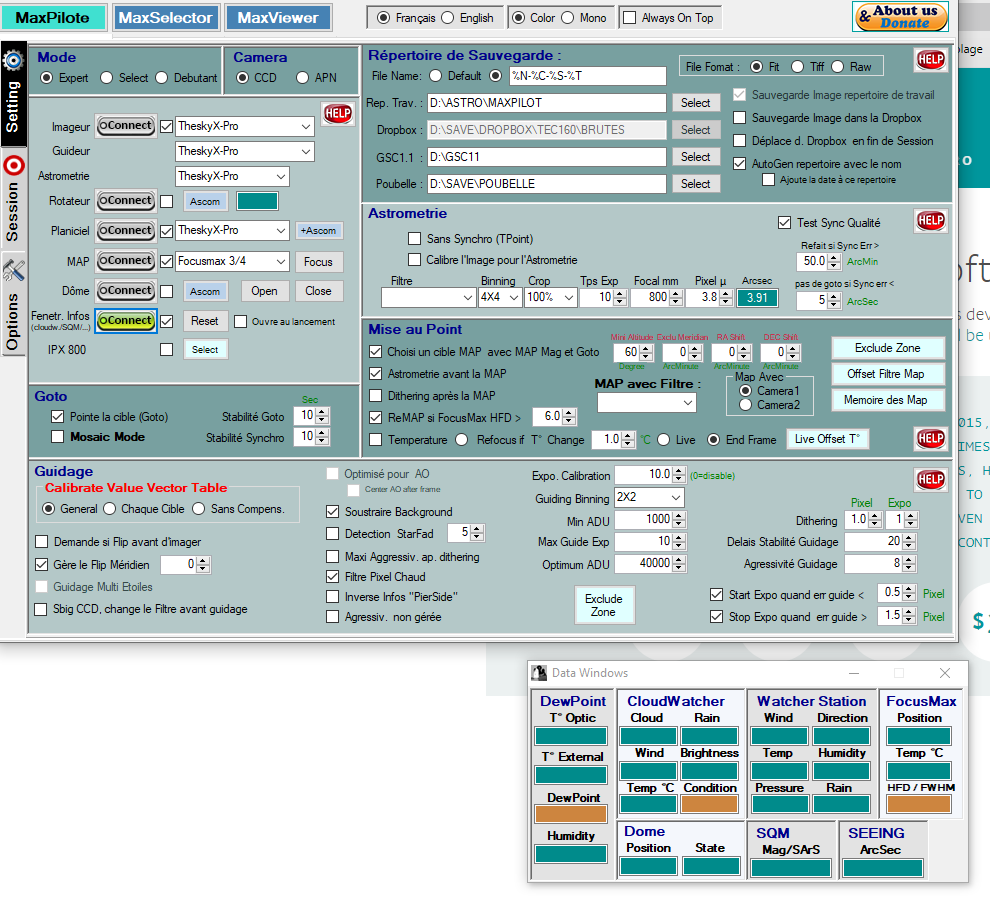

peux tu poster des images de la page option quand tu connectes la partie météo de l'onglet "options".

Je trouve très étonnant les valeurs entre toit fermé et ouvert!

G1 doit te renvoyer la valeur de température ambiante.

G2 la température du ciel avant correction

G3 la température du ciel après correction

G5 l’état safe ou unsafe



Or ici on voit que les températures sont pas bonnes, surtout la temp ambiante!!! à moins que tu vives en altitude???

[bemo]

j'ai pas très bien compris ce que tu veux voir, onglet options de Maxpilote ?

mais sache que Mp fait une erreur lors de la connexion du driver, déjà posté au dessus

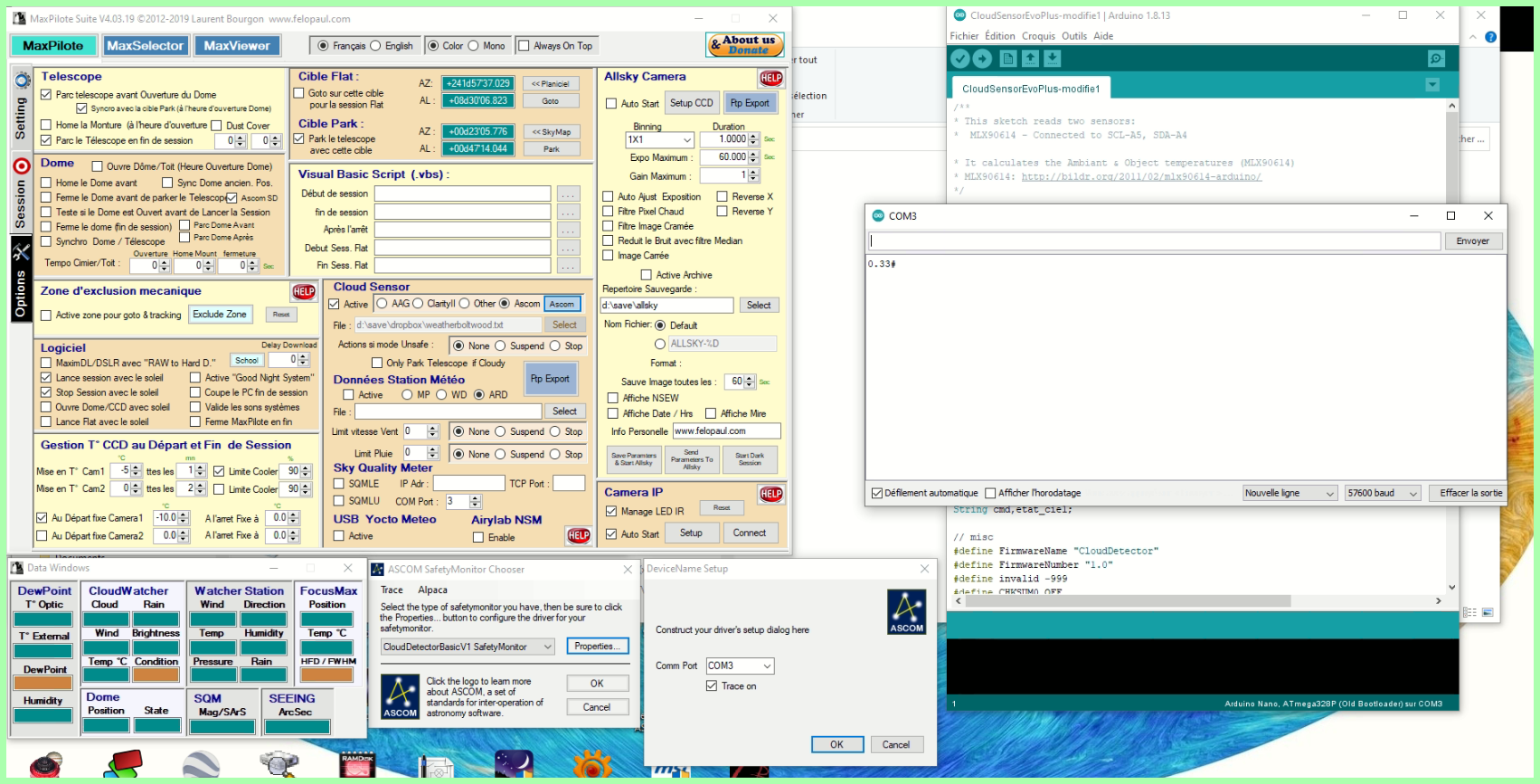

je t'ai mis ici les éléments coté MP et aussi le résultat de la commande G1# dans le monitor Arduino

[olivier1986]

@bemo

Ok, merci c'est parfait comme vu.

Peux tu, avec l'IDE arduino prendre une mesure de G1 et G2 avec la main devant et une source froide type glacon.

Je suis vraiment sceptique sur la température obtenue...

[olivier1986]

Si tu vois très peu de variation,

dans le code arduino tu as ecrit au milieu:



Tir = mlx.readAmbientTempC() / 100;

IR = mlx.readObjectTempC() / 100;



supprime les "/100" pour avoir ceci:

Tir = mlx.readAmbientTempC() ;

IR = mlx.readObjectTempC() ;



J'ai déjà eu ce cas avec un autre capteur.... et je ne sais pas pourquoi, surement des trucs chinois....



[bemo]

test...

ok ça remarche après déconnexion / reconnexion...

la valeur de température doit revenir en chiffre entier ? exemple 33° doit s'afficher avec 33 et pas 0.33 ?

Modifié 27 juillet 2020 par bemo

[olivier1986]

C’est tout a fait ca!!

Par contre de memoire tu dois avoir des chiffres apres la virgules, 2 je crois!

[bemo]

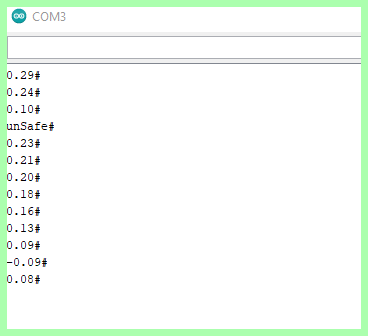

donc G1 sans rien, 29°, avec glaçons posés sur le capteur, ça descend de 23 à 13... puis 9, puis commande G2# -0.09, puis G1 à nouveau avec 0.08



ça ressemble bien à la division par 100 à enlever



[bemo]

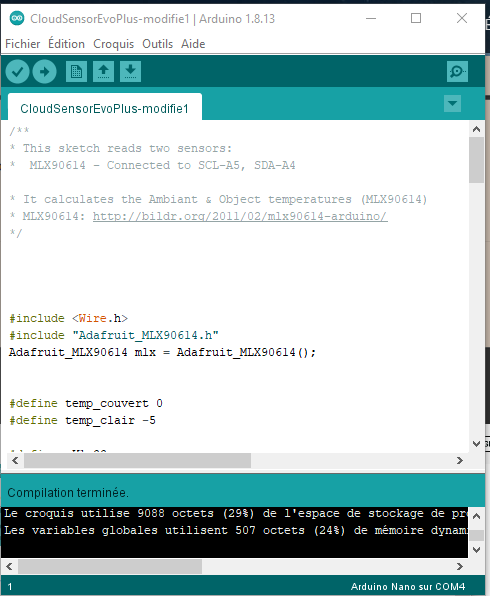

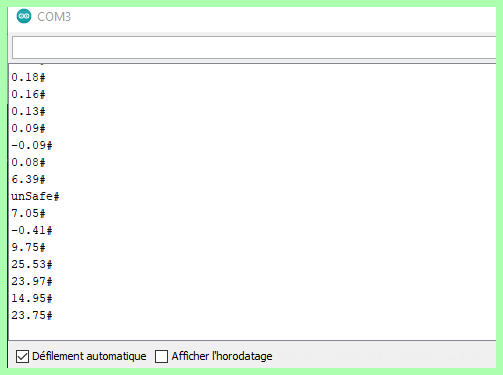

et après recompilation sans la division par 100

donc à partir du 9.75 pour G1

puis 25.53 pour G2 sans glaçons et 14.95 G2 avec glaçons à 5cms au dessus du capteur

donc ça semble pas trop mal

[bemo]

et voilà !

G1, G2, G3 et G5 toit ouvert

puis G5 toit juste fermé

[bemo]

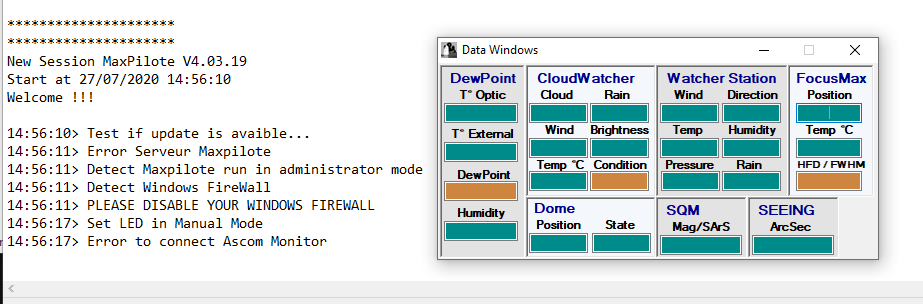

donc maintenant pb MP, erreur à la connexion du driver

[olivier1986]

Il y a 1 heure, bemo a dit :

et voilà !

G1, G2, G3 et G5 toit ouvert

puis G5 toit juste fermé

Pour étalonner les paramètres, il faut que tu es un ciel bleu sans aucun nuages apparents, c'est très important:

- tu prends la valeurs de la mesure après correction: tu auras peut être -17°C (c'est juste un exemple !! cela peut être très différent)

- tu notes cette valeur, minoré de quelques degrés (par ex si tu notes 17°C dans le programme tu indiques 15), puis dans le programme arduino au niveau de la ligne #define temp_clair 5 ,tu mets cette valeur (actuellement tu as -5°C qui est normalement pas trop mal...)

- un jour ou tout est entièrement couvert, tu notes la température et comme avant tu remplaces la valeur dans #define temp_couvert.



Tu peux ensuite ajuster la tolérence de présence de nuages: dans le programme elle s'appelle:

 #define accpetable_cloud 30

donc ici fixé à 30%

Je trouve que c'est très bien.



Pour le driver je regarde bientôt! faut pas que je perde de temps car la version d'essais se termine prochainement!!! faudrait pas raté ça!!

Modifié 27 juillet 2020 par olivier1986
