Fabrication détecteur de nuage pas cher

[bemo]

Le 07/10/2021 à 11:18, Hans Gruber a dit :



Bonjour



A noter que ce type de capteur fonctionne derrière une plaque fine  en polyéthylène (l'IR moyen passe à travers, comme une vitre pour le visible)

Mais donc on doit pouvoir le mettre sous le dome de la caméra allsky ?

Ou risque t il d'être perturbé par l'éventuelle chaleur qu'elle dégagerait ?

Il se trouve que mon dome plastique (polyéthylène je crois ?) fait 185mm de diamètre donc j'ai largement la place

Le 02/02/2021 à 19:22, Raphael_OD a dit :

Bjr,

je viens de passer le programme sous un Raspberry Pi Zero WH il fonctionne parfaitement, merci Olivier pour le débroussaillage de l'algo, il n'est pas encore calibré sur le ciel (en particulier pour ciel couvert ciel clair). Le programme en python génère un fichier JSON interrogeable par n'importe quel programme qui sait le lire , les données sont historisées dans une base sqlite3 ce n'est pas un produit fini mais un bricolage avancé. En tout cas je pense bien plus souple que mon ancien CloudSensor. Le déclenchement d'un relais contact sec par un des GPIO en fonction de Safe /Unsafe est possible et fiable. J'ai un détecteur de pluie qui fonctionne de la même façon vers un IPX.

Par contre j'ai complètement viré les appels par le port série. Le fichier JSON étant actualisé à chaque mesure.

Le coût estimé : 15 euros de carte 9 euros de MLX et de la matière grise et du temps.





A+



Holà, mais je n'avais pas lu la suite de ce post..............



Et je viens de comprendre que maintenant on aurait une version Pi !!!

C'est justement ça que je cherchais, je suis en train d'installer un Pi Zero 2W avec le soft Allsky de T. Jacquin et une asi224, donc si je pouvais y coller aussi le capteur connecté et géré par le Pi ça serait super.

penses tu que ton code soit réutilisable pour que je l'installe chez moi ?

Attention, je suis une bille en Linux, donc si c'est une suite de commandes à copier/coller dans le terminal ça va aller, mais s'il faut débugger ou faire des modifs là je vais pas suivre 🤐

J'ai aussi un IPX800 V4 donc ça colle parfaitement, d'ailleurs je ne sais plus si on s'était contacté quand tu cherchais des infos dessus...



Et j'ai posé juste au dessus une question sur la position du capteur... sous le dôme de la caméra ? ça pourrait aller ?

[Hans Gruber]

Il y a 1 heure, bemo a dit :

Mais donc on doit pouvoir le mettre sous le dome de la caméra allsky ?

Ou risque t il d'être perturbé par l'éventuelle chaleur qu'elle dégagerait ?



Il faudrait être certain que ce soit du PE ; ce serait tout de même étonnant car celui ci n'a pas une bonne transparence dans le visible.

Si tu veux le vérifier tu peux viser un truc chaud (un radiateur, le four de la cuisine)  à travers la coupelle pour voir ce que le capteur indique.

[bemo]

il y a une heure, Hans Gruber a dit :



Il faudrait être certain que ce soit du PE ; ce serait tout de même étonnant car celui ci n'a pas une bonne transparence dans le visible.

Si tu veux le vérifier tu peux viser un truc chaud (un radiateur, le four de la cuisine)  à travers la coupelle pour voir ce que le capteur indique.

ok, bonne idée pour le test, mais de toutes façons il me reste de la place à coté du dome pour placer le capteur, donc ça devrait aller



Edit : sur l'étiquette il y a marqué : acrylic...

Modifié 28 décembre 2021 par bemo

[Hans Gruber]

Ça semble plus cohérent, dans ce cas l'IR ne traverse pas, donc ça ne marchera pas.

[dpapavoine]

Bonjour à tous,

Je viens d'assembler le Cloud Sensor tel que proposé sur ce forum.

Les valeurs sont correctement renvoyées dans le moniteur série de l'arduino et c'est super !

Toutefois, même si l'installation du pilote Ascom "CloudDetectorBasicV1 " se déroule correctement, celui-ci n'apparait pas dans  le "Profil explorer" Ascom et je n'ai pas de solution pour ouvrir l'application .

J'utilise APT pour mes sessions et je ne sais pas si le Cloud Sensor peut être pris en charge  par ce logiciel...

Existe-t-il un code Processing pour Windows qui permettrait d'avoir une interface d'affichage des données ?

Vos avis ?



Bon ciel,

Didier,

[dpapavoine]

Bonjour à tous,



Je réactive ce sujet afin de partager ma version du détecteur de nuage DIY.



Pour le réaliser, j’ai utilisé les ingrédients suivants :

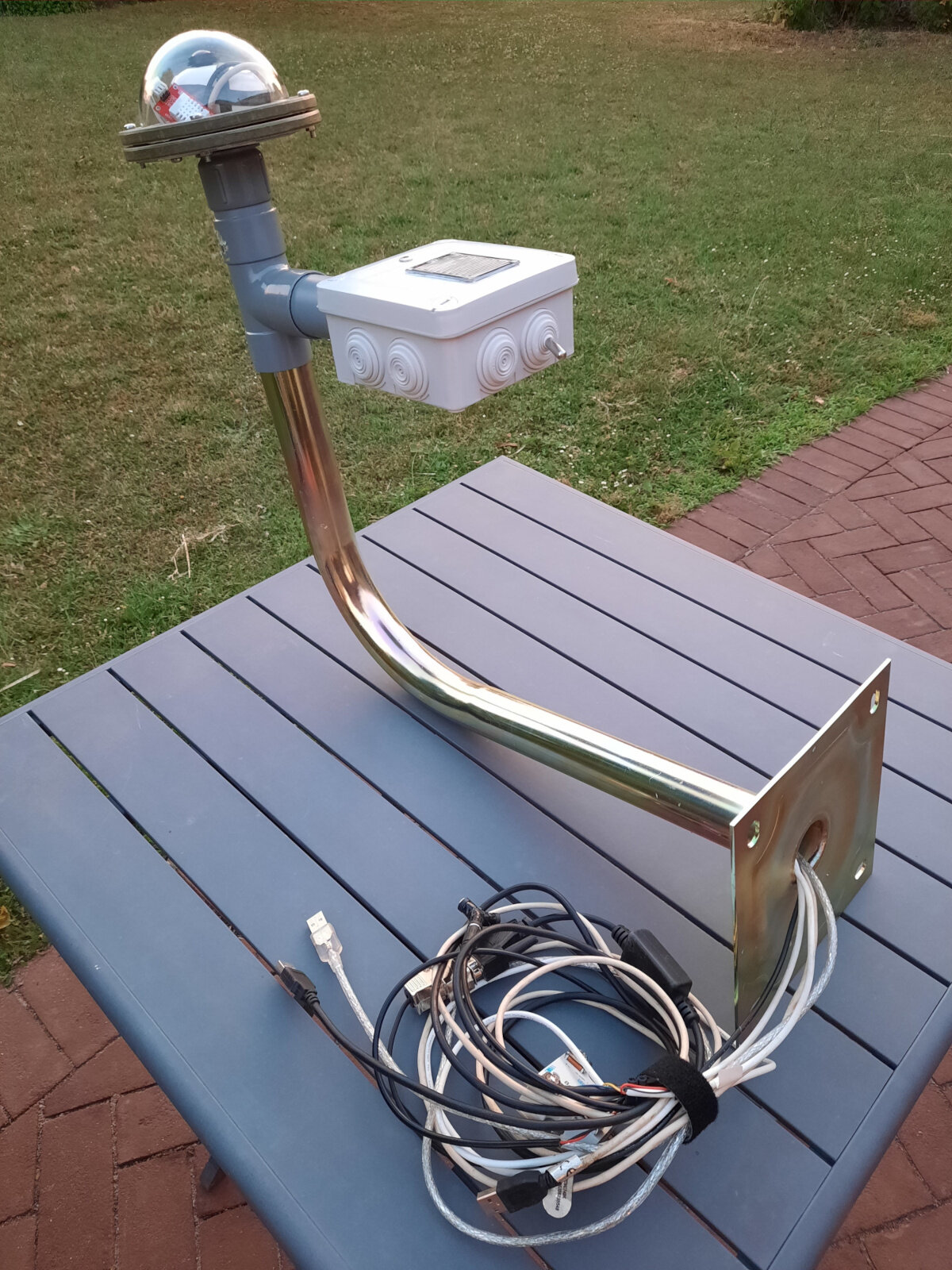

a)      Pour la partie support

-        Une potence d’antenne

-        Du PVC diamètre 40 mm

-        Un boitier de raccordement électrique étanche

-        Une bulle pour caméra de surveillance (Aliexpress)



b)     Pour la partie électronique

-        Une ancienne webcam Toucam modifiée longue pose (méthode Steve Chambers)

-        Un convertisseur série/USB pour la caméra

-        Une carte Arduino Uno

-        Un capteur température /hygrométrie DHT22

-        Un capteur de température à distance IR MLX90614 module GY906 BAA (attention au modèle ! le DAA ne convient pas)

-        Une sonde de température étanche DS18B20

-        Un module capteur de pluie FC37 + LM393

-        Trois résistances 10 Watts 10 Ohms alimentées en 5V

-        Un relai optocoupleur un canal 5V

-        Un relai statique DC/DC



Cette station de surveillance du ciel regroupe les fonctions suivantes :



- surveillance par caméra du ciel réalisée ici avec la TOUCAM pro modifiée longue pose (occupe deux ports usb)

- détecteur de pluie avec déclenchement d'alerte et séchage du capteur par résistance

- détection du pourcentage de nuages avec déclenchement d'alerte SAFE/UNSAFE

- activation du relai statique en cas d’alerte pour déclenchement d’une alarme sonore, lumineuse ou autre …

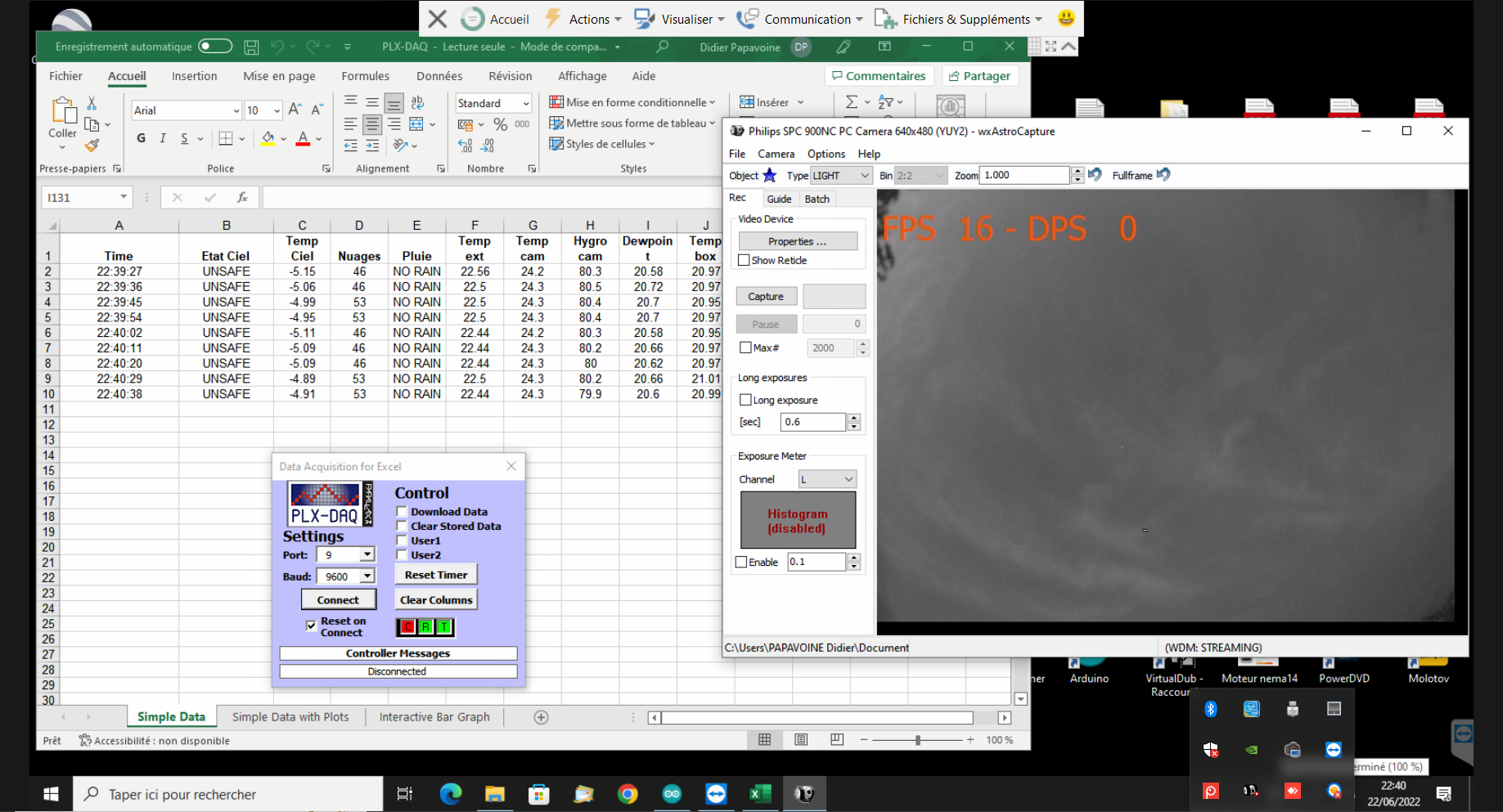

- récupération des données avec mesure du temps sur tableur EXCEL pour exploitation via PLX-DAQ ou tracé de courbe via le traceur série arduino

- contrôle du point de rosée du globe caméra avec déclenchement d'un chauffage par 2 résistances 10 watts 10 Ohms



Concernant la construction, rien de bien compliqué :

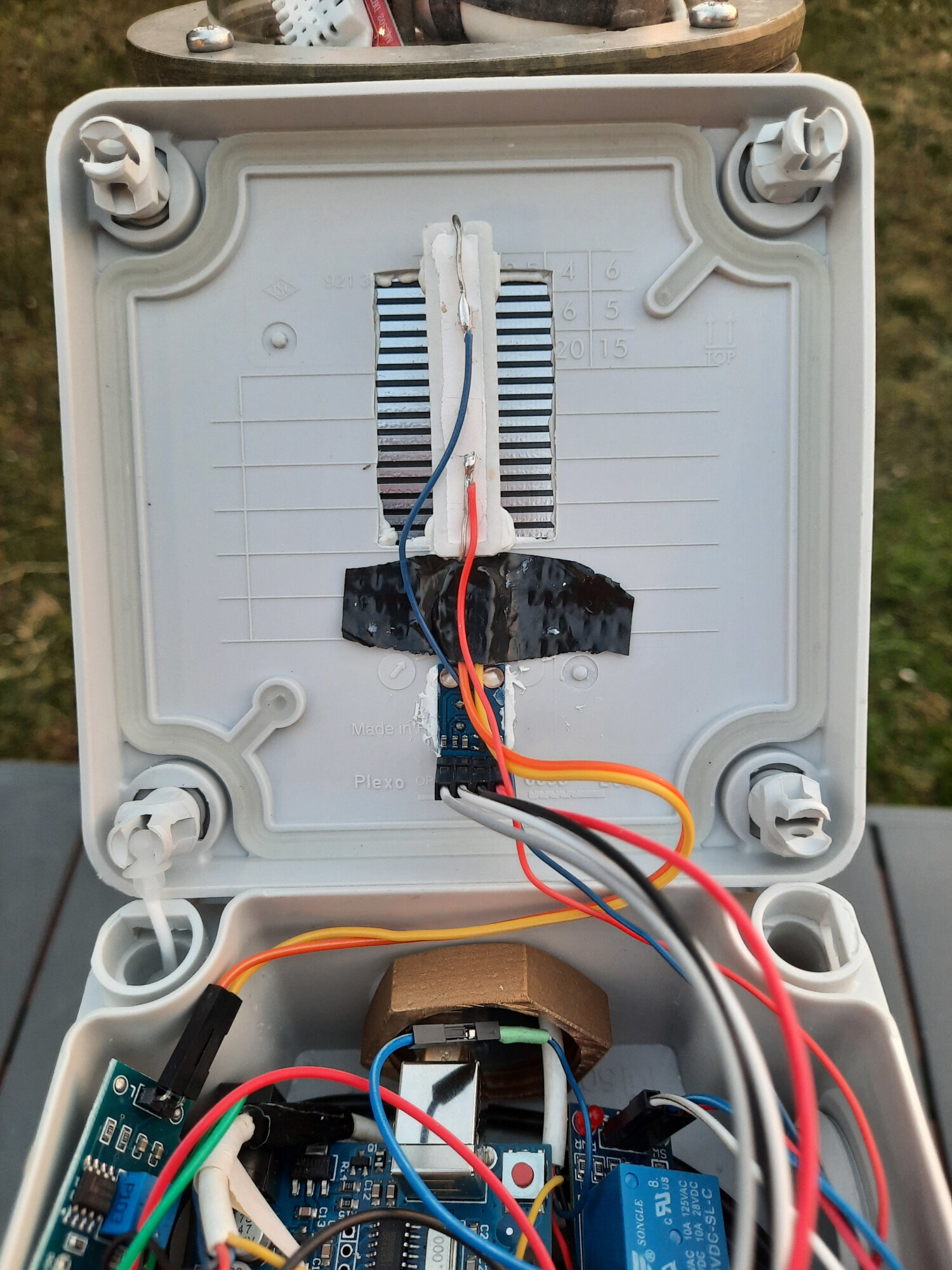

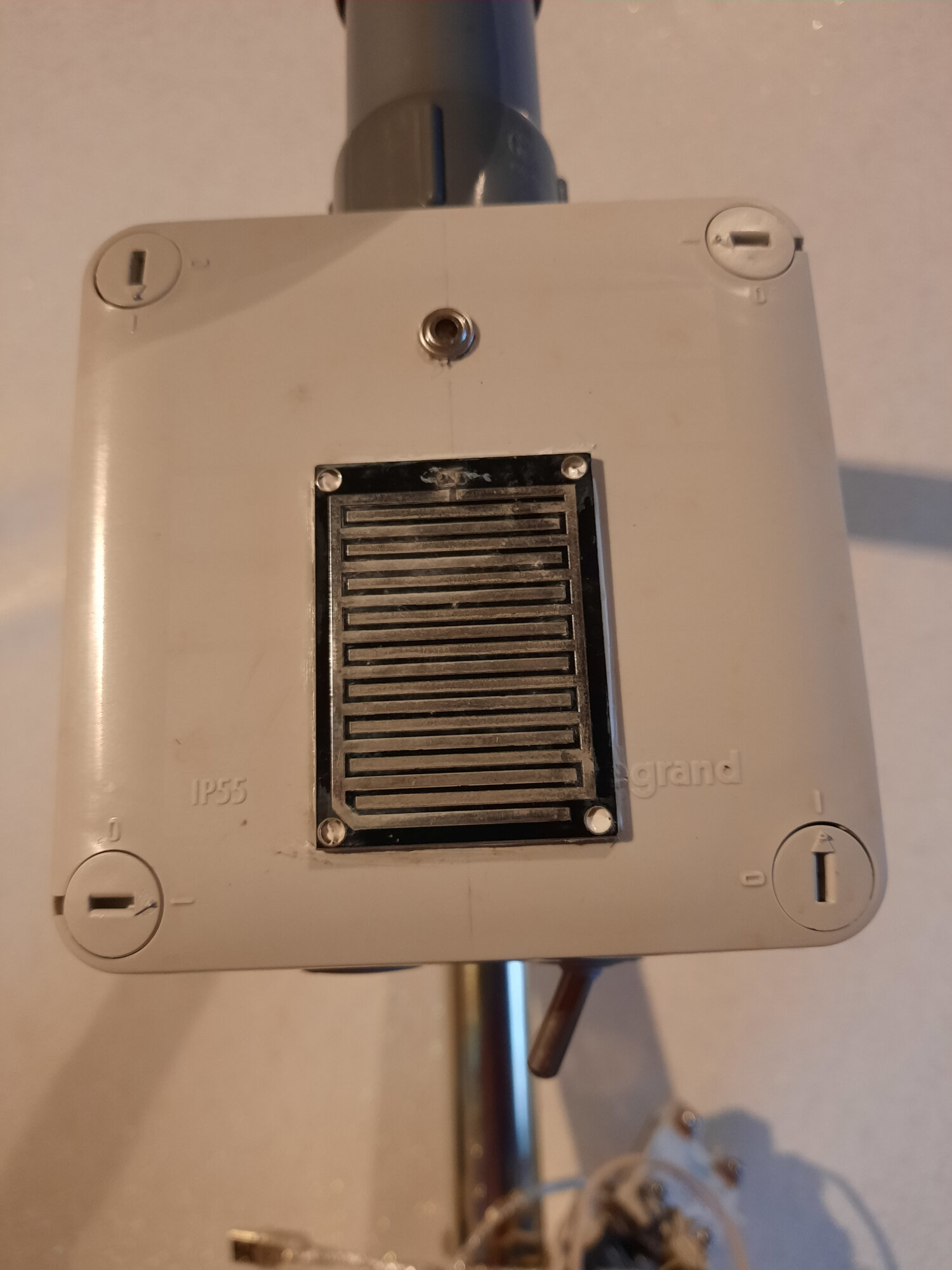

-        Intégration des capteurs de pluie et IR dans le couvercle du boitier électrique avec collage à la colle polymère pour l’étanchéité

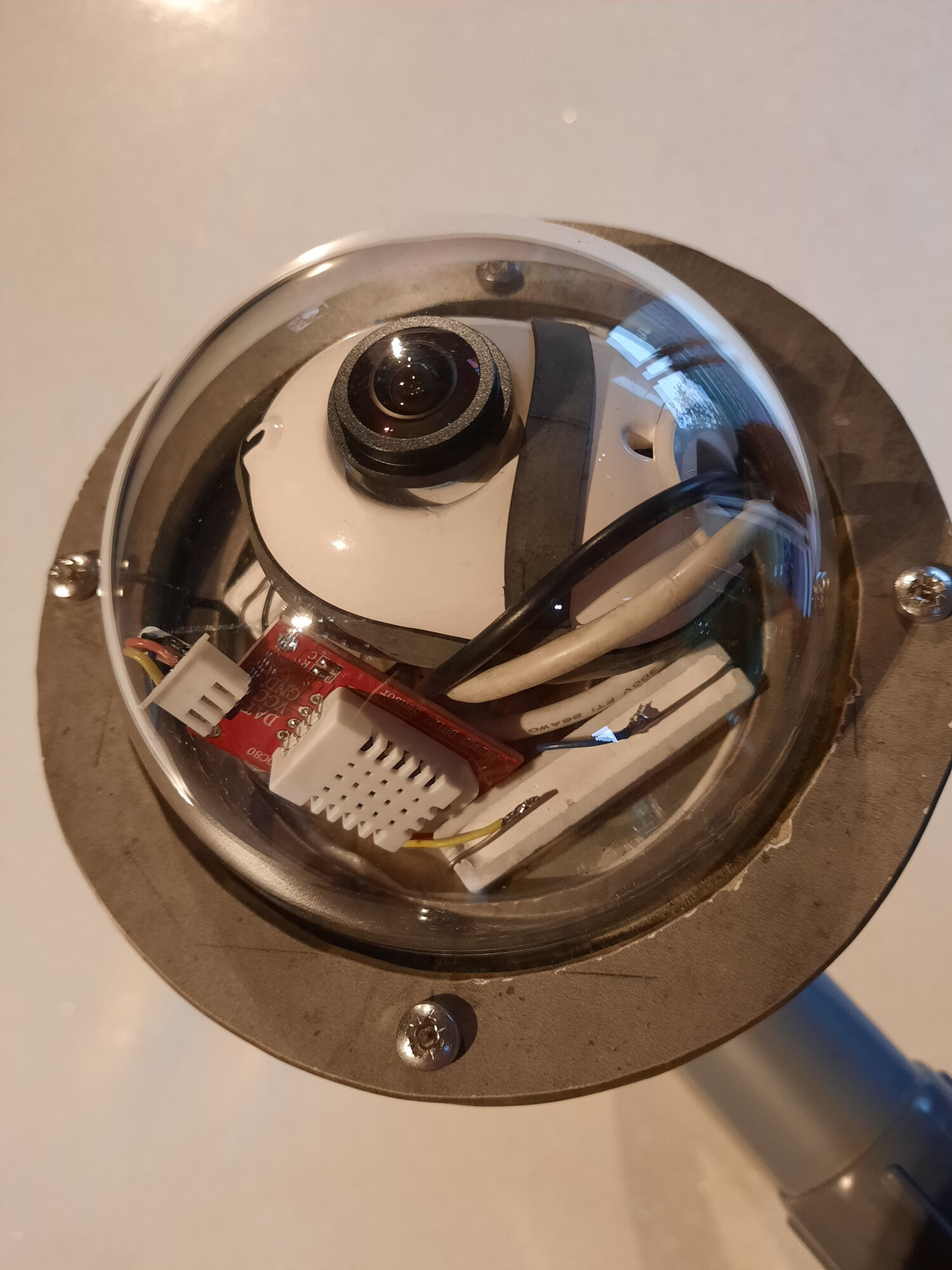

-        Le globe de la caméra est maintenu sur une platine par un cercle découpé et serré par 4 vis inox avec un joint mousse

-        Après, les images parlent d’elles-mêmes …



Concernant le code arduino :

-        Les branchements sont indiqués dans l’entête

-        Le code nécessite un paramétrage correct pour renvoyer des valeurs valides.



Les valeurs à renseigner dans les lignes de code sont les suivantes :

o   #define temp_couvert 1   // paramètre ajustable pour temps couvert à partir de la mesure corrigée de la température du ciel couvert (ici 1)

o   #define temp_clair -13    // paramètre ajustable pour temps clair à partir de la mesure corrigée de la température du ciel clair (ici -13)

o   pourcentage_nuages = map (delta,-13,1,0,100) // On reporte ici les valeurs temps clair, temps couvert pour contenir le taux de nuages entre 0 et 100 %

o   #define acceptable_cloud 35       // Couverture nuageuse acceptable : ici 35%

o   if(pourcentage_nuages > acceptable_cloud || sensorPluieValue < 400)     // Seuil de déclenchement d’alerte du sensor pluie : ici 400

o   delay(5000);          // fixe le délai entre deux mesures (ici 5 s)

-        Ces valeurs demandent à être affinées suivant la configuration et sans doute la saison.



-        Si la carte Uno est alimentée de manière indépendante, la station fonctionne sans avoir besoin de la connecter à un ordi. Dès que l’état passe de SAFE à UNSAFE, le relai statique se déclenche.

-        La récupération des mesures et la gestion de la caméra nécessite la connexion en USB à un ordinateur (ici 3 ports nécessaires)

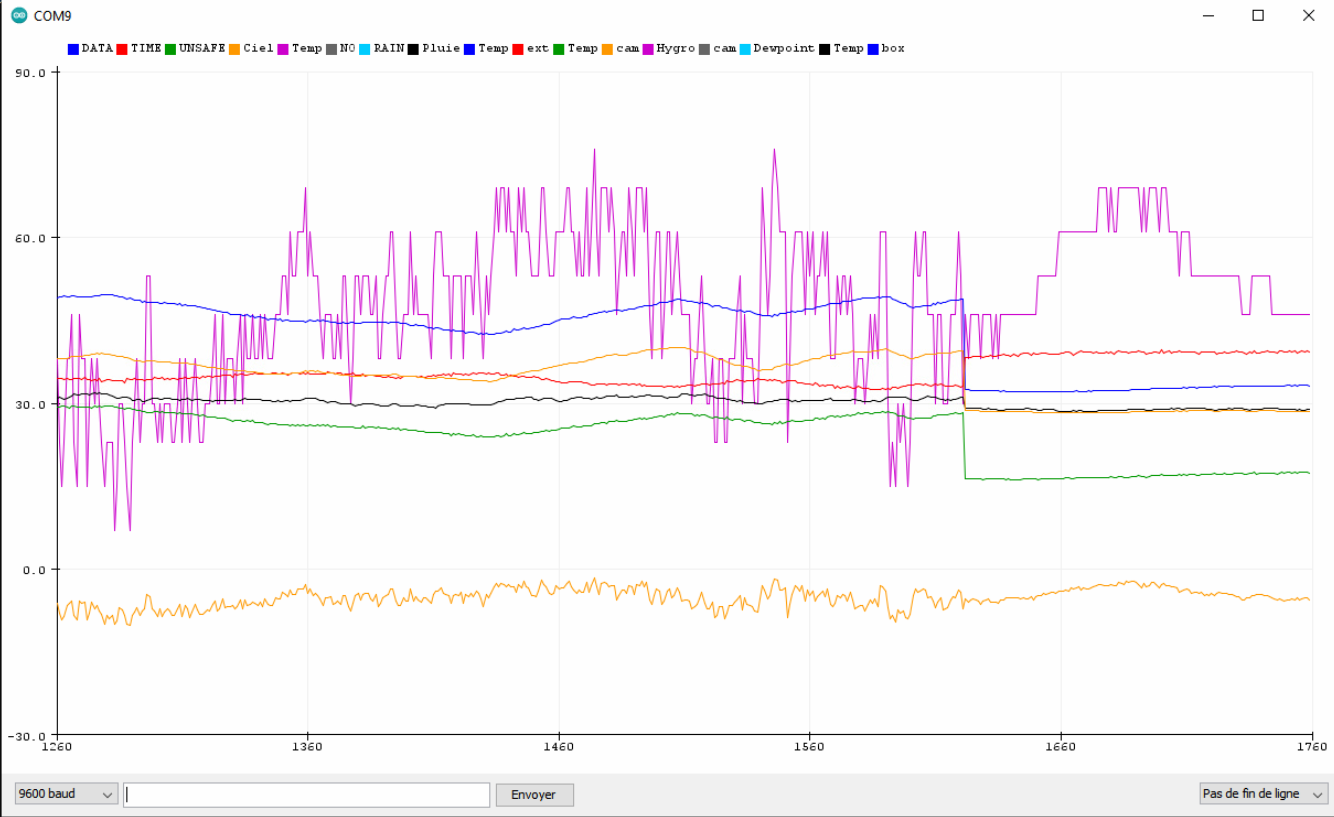

-        L’utilisation du traceur série de l’arduino est intéressante pour la visualisation sous forme de graphique en courbes glissantes. Malheureusement la gestion des labels est impossible !



La gestion de la condensation dans la bulle reste délicate. Heureusement celle-ci se dépose surtout sur les cotés de la bulle sans altérer l’image de la caméra.



Mes compétences en programmation ne me permettent pas d’aller plus loin que le codage Arduino.

Donc si quelqu’un se sent d’attaque, ça pourrait être sympa de disposer d’une version ASCOM ou d’une application en PYTHON …  Avis aux codeurs …

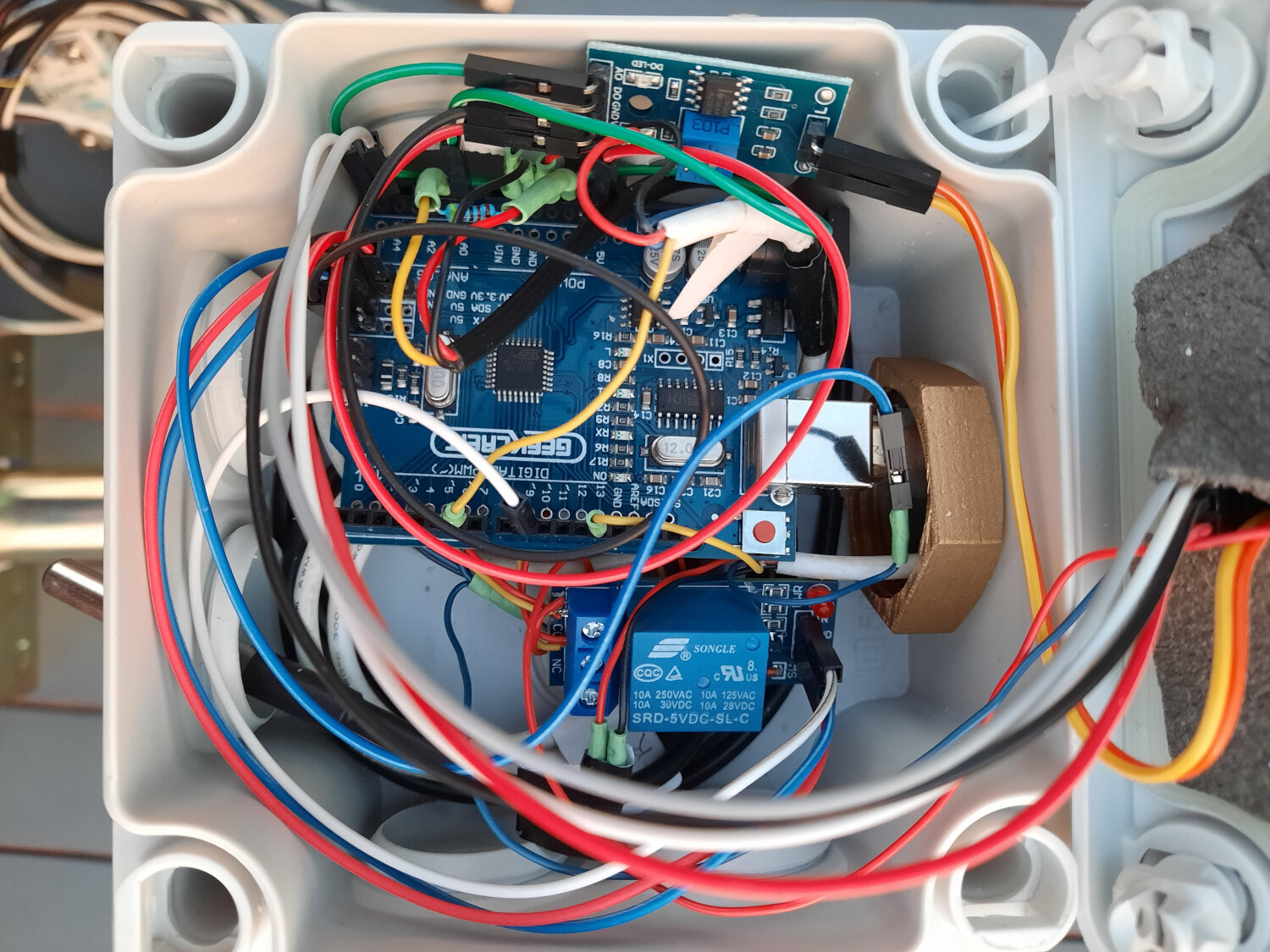

Je joins quelques photos de la réalisation ainsi que le code Arduino.



Astrobricomicalement,

Didier.

CloudSensor_Pluie_Temp_hygro_chauf_Excel_V3.ino

[dpapavoine]

Suite du post pour ceux que ça intéresse !

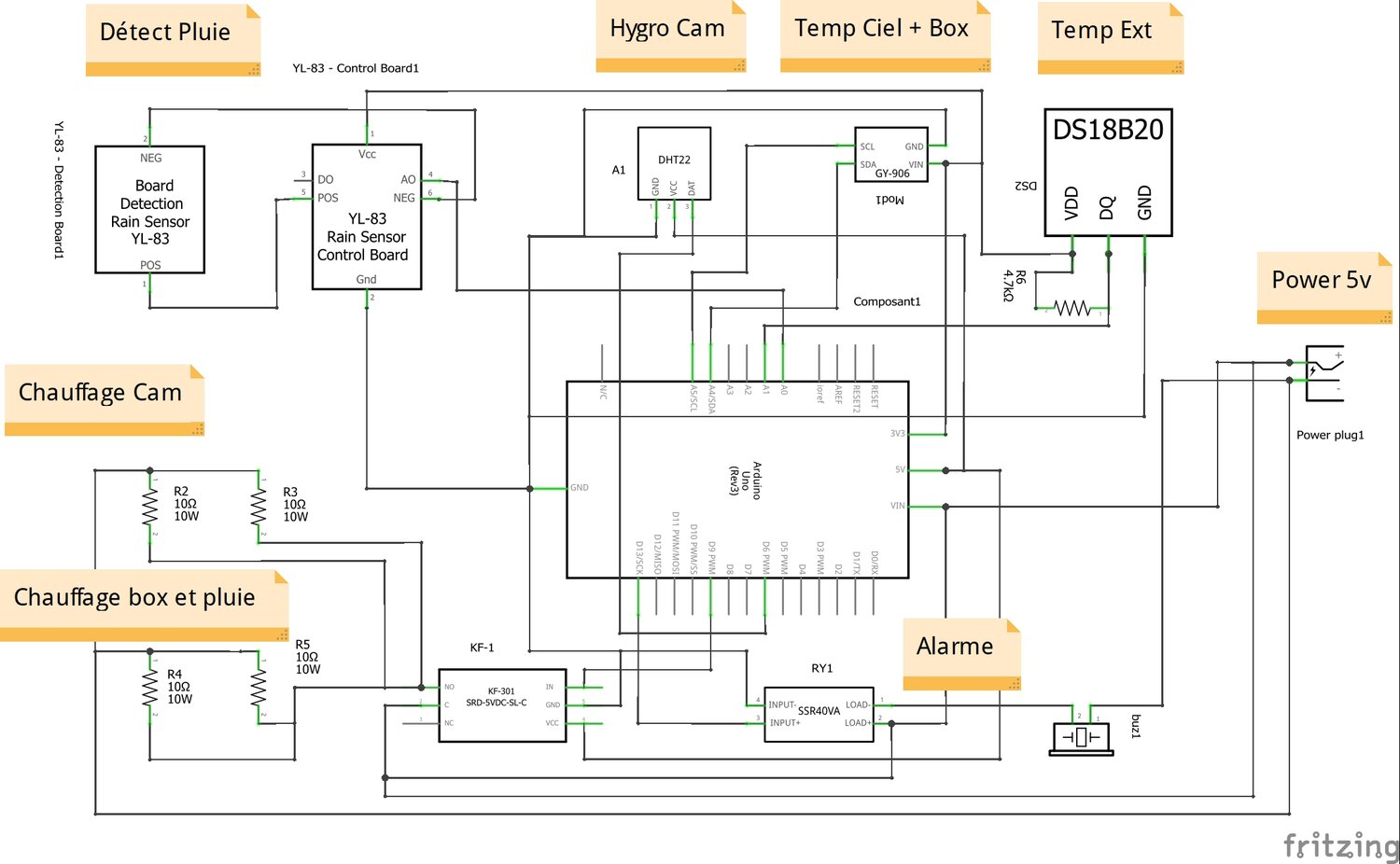

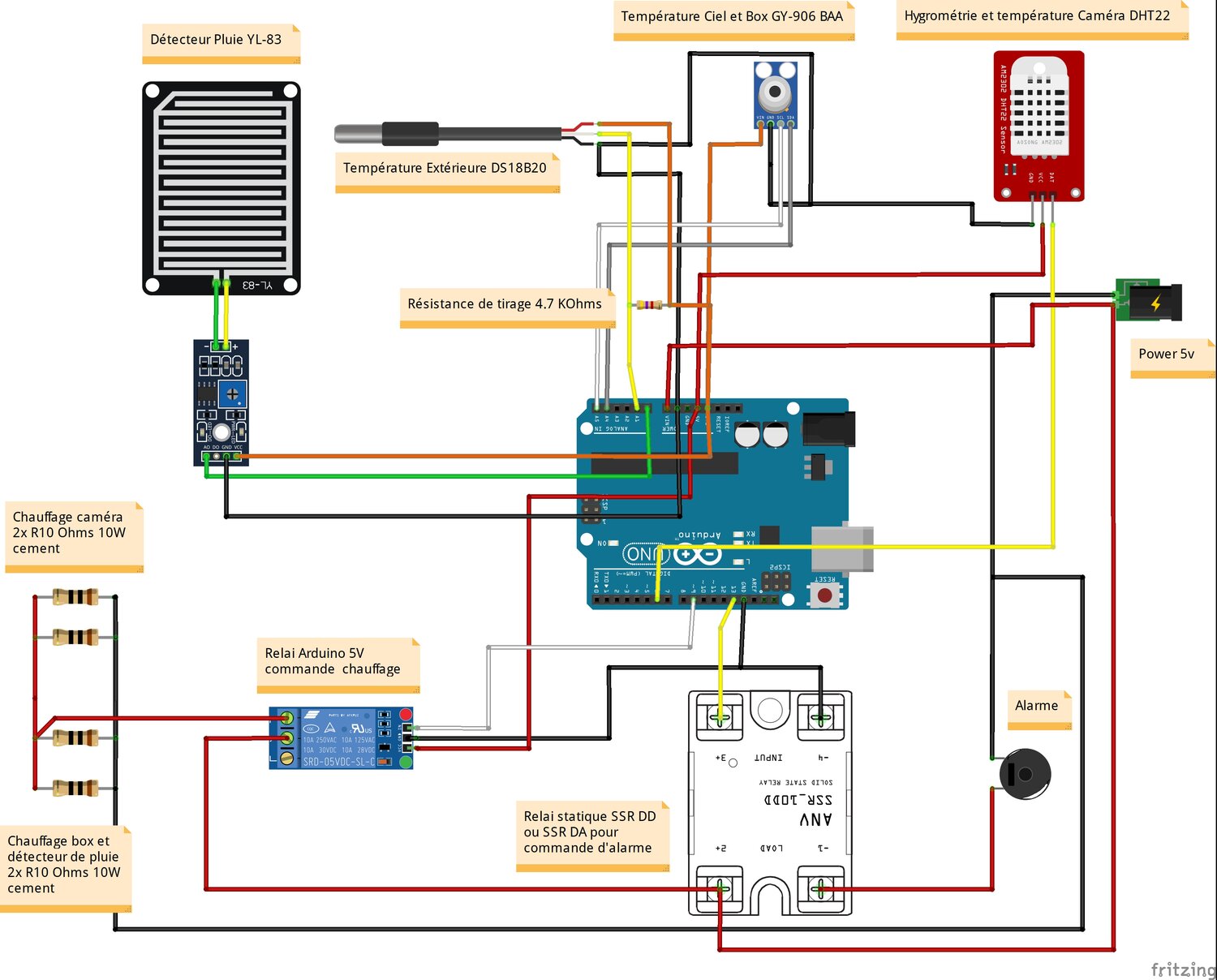

Les schémas créés avec Frizzing et le code mis à jour.

Pour info, j'ai résolu les soucis de condensation dans le dôme de la caméra en utilisant une pompe à air pour aquarium qui brasse l'air chaud dans le dôme à l'aide d'un petit tuyau en silicone.

Astrobricomicalement,

Didier.

CloudSensor_Pluie_Temp_hygro_chauf_Excel_V4.ino

[Raphael_OD]

Hello,

Je remonte le sujet, @dpapavoine le détecteur de pluie tient dans le temps tu n'as pas eu à souffrir de l'oxydation des pistes ? Je suis passé sur un prototype à base de  RG11 de chez Hydréon qui est assez cher par rapport au reste des options proposées sur le marché.

Perso, j'ai dissocié les composants (détecteur de nuages de pluie etc ...) pour plus de disponibilité d'un des élément au cas d'un "cramage" de circuit ou d'un bon coup de foudre et de charge électrostatique.
@bemo as tu finalisé, j'avoue ne plus avoir trop suivi ces derniers temps.


[dpapavoine]

J'ai un peu modifié le montage...

J'ai trouvé des détecteurs de pluie simple face chez Ali et pour le moment je n'ai pas de soucis avec. Il y a de l'oxydation mais la détection se fait correctement.

D'autre part, pour palier à l'absence de driver Ascom j'ai ajouté au dispositif un shield ethernet qui permet de recevoir les données directement sur une page web.

Je joins le code correspondant. 🙂



CloudSensor_Pluie_Temp_hygro_chauf_Ethernet_V01.ino
