Une petite boite à flat pour 80 ED

[yves piette]

Bonjour,



Ces derniers mois, comme le confinement m'a empêché de me déplacer vers de bon cieux avec mes Dobson de voyage, je me suis essayé à faire un peu d'astrophoto sous mon ciel de campagne belge (c'est à dire très pollué en éclairage !).



Les résultats ont été encourageant mais, ayant goutté plusieurs fois au plaisir de me relever à l'aube (4h du matin) pour faire mes flats (avec un tee shirt blanc placé devant la lunette), je me suis lancé dans la fabrication d'une petite boîte à flat en m'inspirant de la réalisation d'astronomes amateurs ayant réussi à intégrer une boite à flat dans le bouchon de leur newton 250 (https://www.sahavre.fr/tutoriels/astrophoto/30-une-boite-a-flat-dans-un-bouchon).



J'ai utilisé mon imprimante 3D, un bout de fil électroluminescent et un morceau de plexiglas.



J'ai fait trois partie en impression 3D:

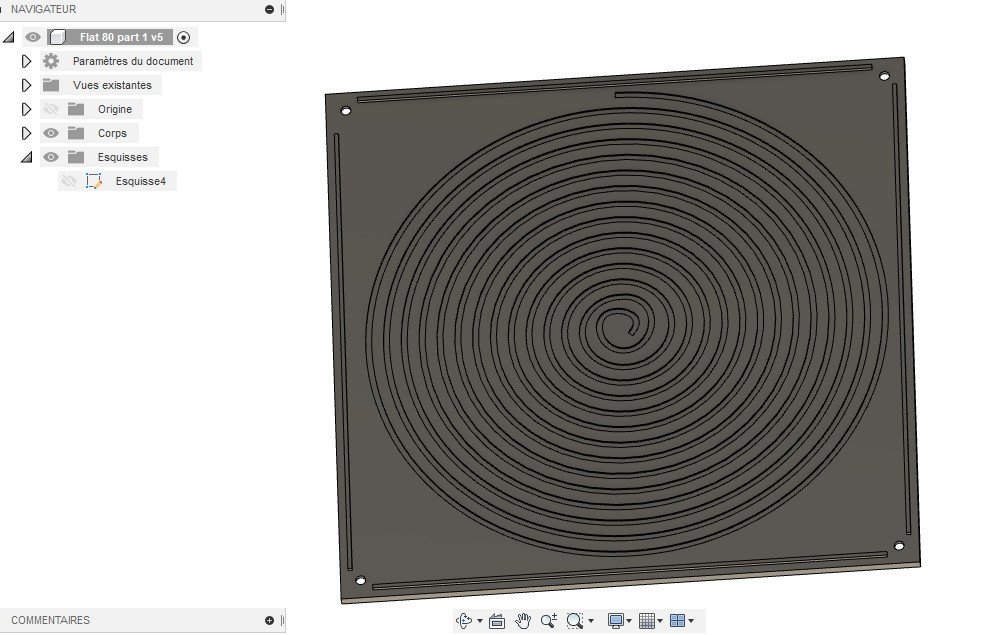

• La plaque de fond avec l'emplacement pour le fil enroulé en spirale:

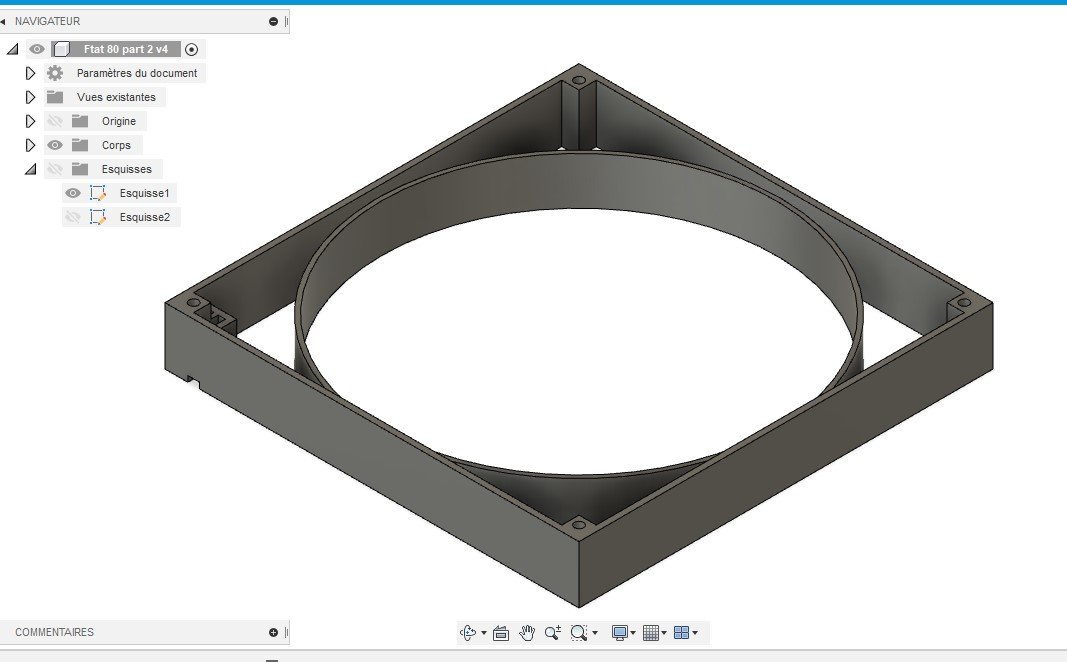

• Les flancs:

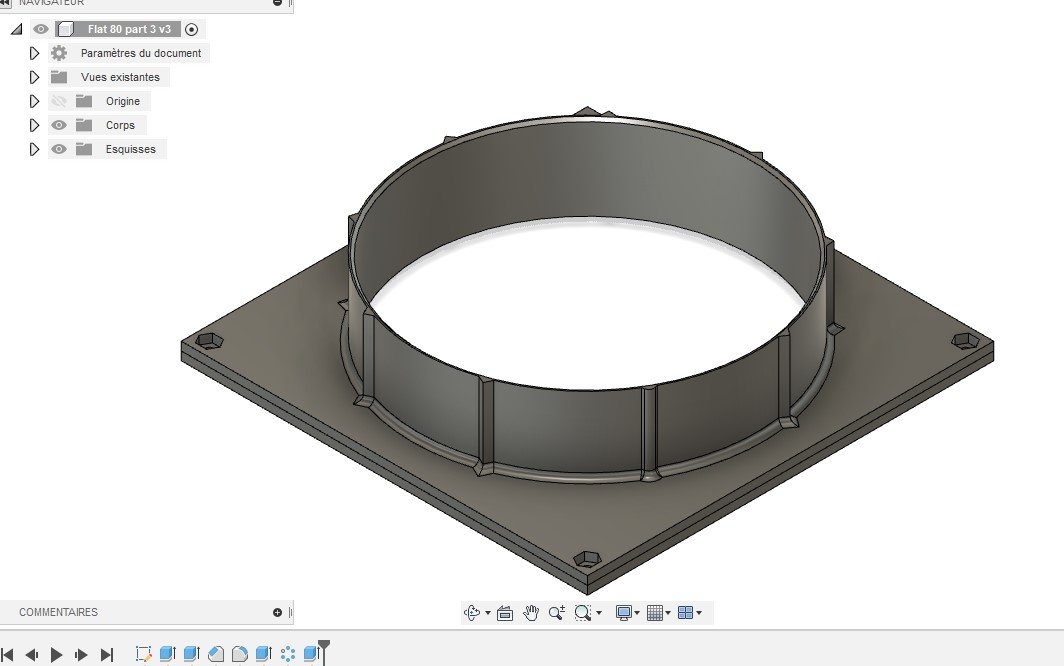

•  La plaque avant:

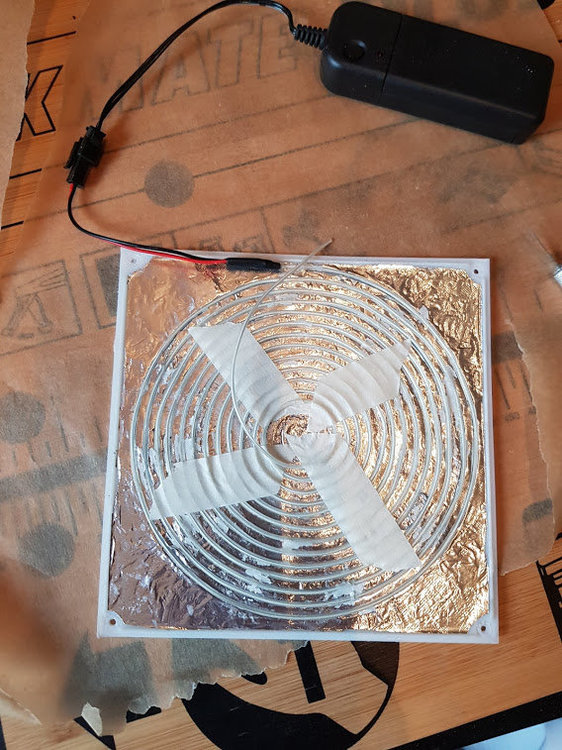

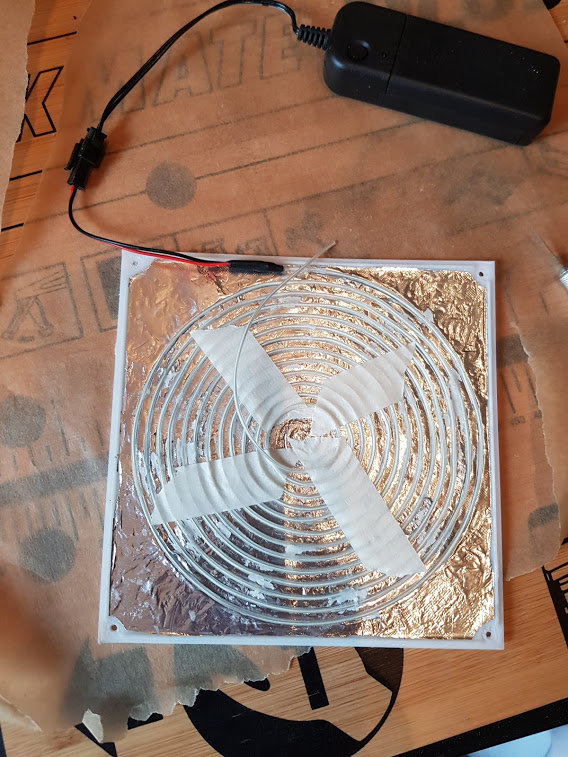

• J'ai collé un morceau de papier alu sur la plaque de fond puis j'ai collé le fils EL en suivant la spirale:

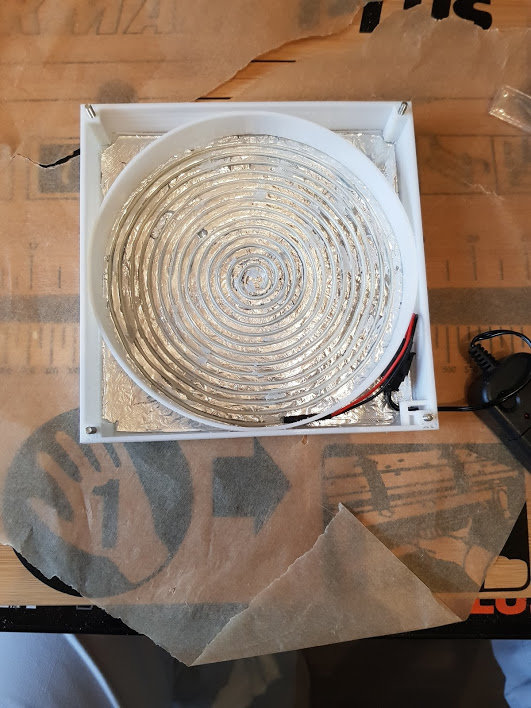

• J'ai assemblé la pièce de flanc:

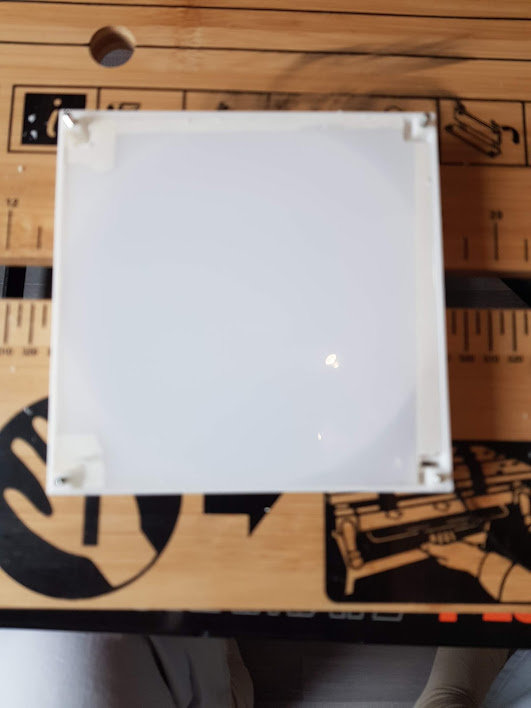

• puis une première plaque de plexi:

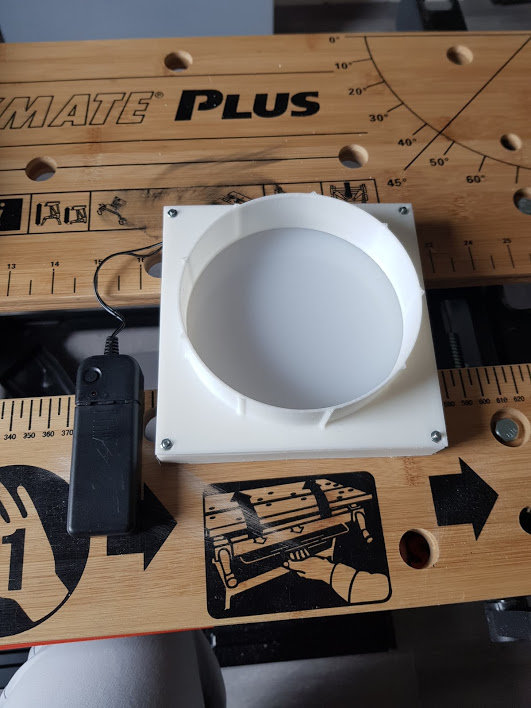

• Enfin la plaque avant avec, à sa base, une seconde plaque de plexi (sans laquelle la spirale lumineuse restait visible au travers de la première plaque)

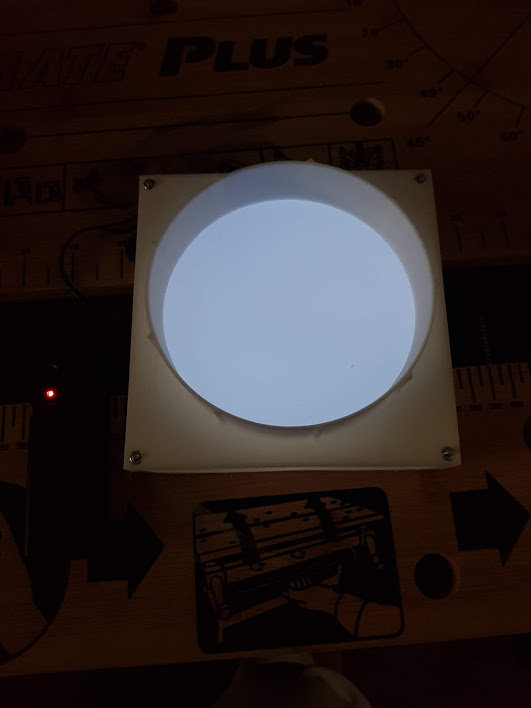

• Et voilà le résultat dans le noir ....









[La Louche du Nord]

jolie,



tu peux aussi ajouter de la matière type coton entre tes LED et ton plexi, afin que la lumière soit bien dispersée et arrive de façon uniforme sur ta plaque plexi. (pour ne pas retrouver la forme de ta spirale sur ton flat)

[rmor51]

2-3 épaisseurs de papier calque font l'affaire.

J'ai fait la même boîte avec un bouchon de cheminée de 12cm de diamètre (en magasin de bricolage), un fil électro-luminescent, de l'isolant aluminisé, de l'opaline et du calque.

[yves piette]

En effet, j'ai oublié de préciser que j'avais recouvert le fil EL d'un papier calque... mais ça ne suffisait pas. Avec les 2 plaques, la spirale a complètement disparu....

Yves

[yves piette]

Et voilà une brute de flat avec la 80 ED.

Aucune trace de la spirale et on voit bien le vignetage dans les 4 coins.



Yves

[Slaw]

Bonjour Yves,



est ce que par hasard tu pourrais partager ton fichier ? j'ai une imprimante 3d et j'aimerais bien faire la même chose



Merci

[Mallozh]

Le 25/09/2024 à 10:34, Slaw a dit :

Bonjour Yves,



est ce que par hasard tu pourrais partager ton fichier ? j'ai une imprimante 3d et j'aimerais bien faire la même chose



Merci

il a posté il ya 4 ans.
y'a quelques boites à Flat sur les différents dépots Thing/printable/cults.
Perso, je vais même tout redessiner.
