besoin d'un petit coup de main

[Gawé]

Bonjour,

n'ayant pas trouvé de sujet sur W.A. et pas assez d'éléments sur la toile. Je souhaite vous demander un petit coup de mains.

Donc j'ai fraîchement gagné aux enchères bien connu.... Une monture nexstar se, qui à eu un soucis de condensateur sur la carte moteur, pas compliqué à faire. (Et au pire une carte peut se commander chez Medas...)

Mais comme je ne connait pas la bête, je prend du temps pour bien analyser les pièces, les sens ou ordes de remontage etc...

et je tombe sur une prise avec 2 câbles arrachés. ceux qui se branchent sur la prise JO,

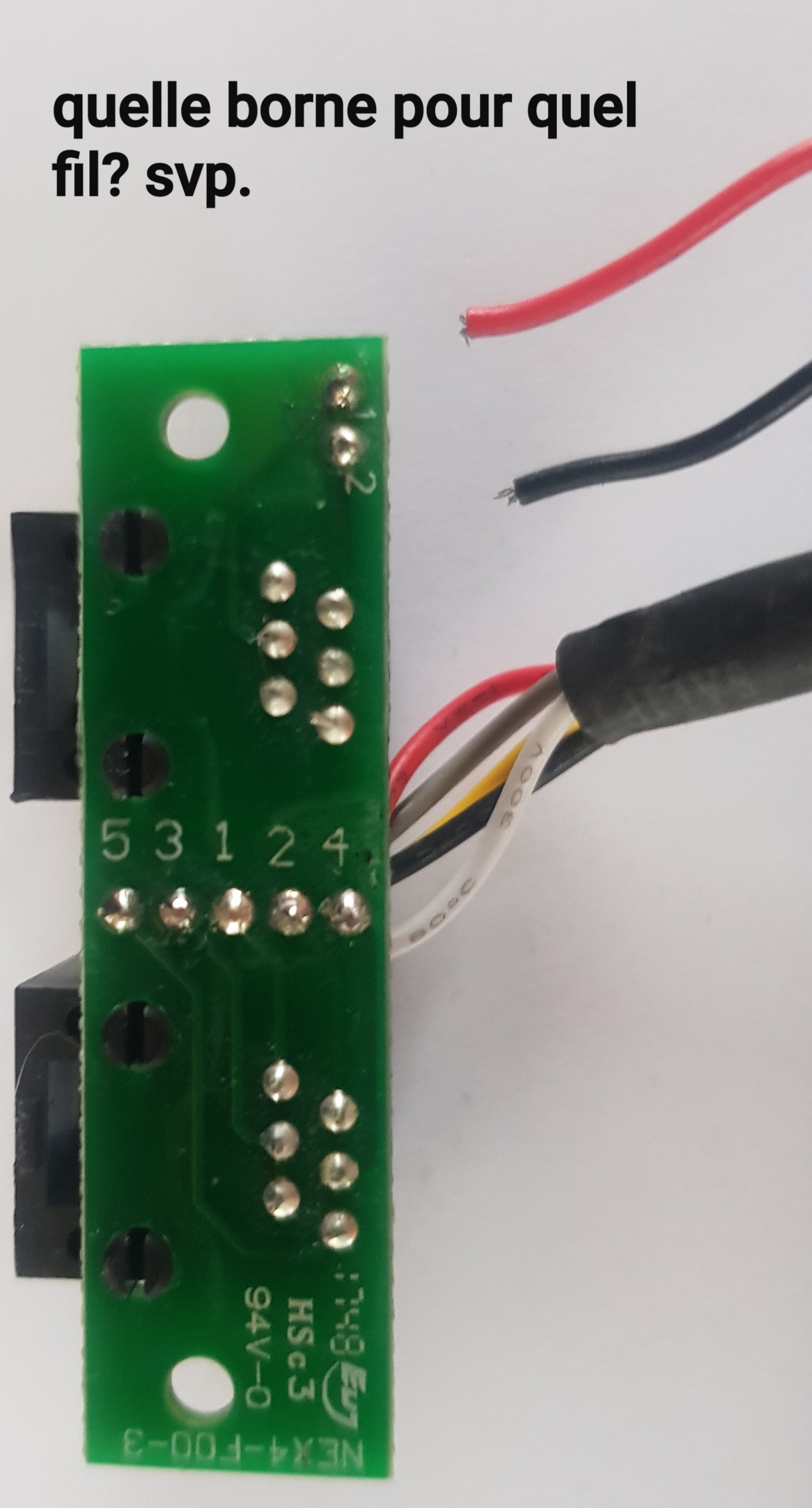

j'ai trouvé où ils doivent se ressouder. (c'est la carte nex4-f00-3, la où sont les prises aux et cam.) mais je ne sait pas dans quelle sens positionné le câble + et -.

Est-ce que quelqu'un aurait déjà démonté, remonté une monture nexstar SE et pris des photos pour pouvoir m'aider s'il  vous plaît?

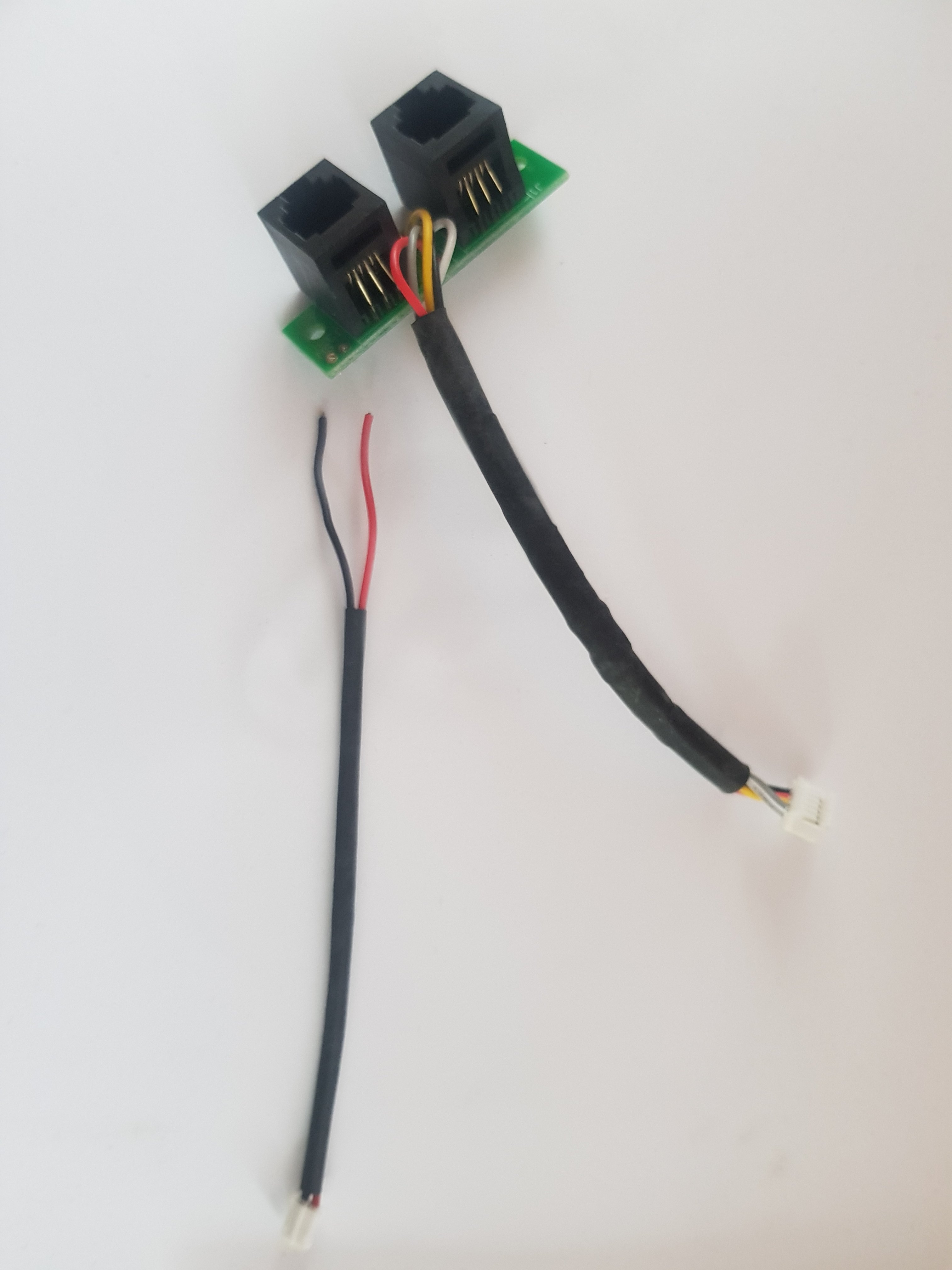

voici deux photos.



[lordzurp]

salut



tu as des numéros de fil sur la photo (1 & 2)

regarde si par hasard c'est pas numéroté aussi à l'autre bout !

[Gawé]

salut lordzurp!

merci pour l'astuce.

je viens de regarder sur la prise mâle et sur la femelle qui est sur la carte moteur. et malheureusement je n'ai aucuns repères ou numéro.



[Gawé]

Bon, en fouillant en profondeur, j'ai réussi à trouver une photo de la carte Aux sur le site de vente de pièces "high point scientific".

donc le + va sur la borne 2, et le - sur la borne 1.

donc problème résolu.

🙂
