Salut les bricoleurs/euses,



Voulant acheter des contre-poids type EQ-6 de 5 kg, j'ai cherché les tarifs sur les
magasins astro en ligne bien connus et ça fait mal...
1 contrepoids de 5 kg : 40 Euros + 12 Euros de port soit 52 Euros
2 contrepoids de 5 kg : 80 Euros + 12 Euros de port soit 92 Euros
3 contrepoids de 5 kg : 120 Euros + 12 Euros de port soit 132 Euros
C'est cher la fonte !



Les poids d'haltères sont bien moins cher au kilo mais il faut les adapter au diamètre de la tige support

et les maintenir en place. Il est tout à fait possible de tourner ou faire tourner une pièce d'adaptation.

Ou alors de la fabriquer avec une imprimante 3D (mais il faut que ce soit solide).



Mais tout le monde n'a pas un tour ou une imprimante 3D sous la main... Là je m'adresse aux bricoleurs

disposant d'un outillage basique mais suffisant pour assembler des éléments que l'on peut trouver dans

le commerce. Voici donc une solution possible, mais il en a surement d'autres...

Le bricoleur est toujours inventif et créatif !



Outils nécessaires : scie à métaux, cutter, ciseaux, carton, scotch large, colle bi-composants type

"Araldite", lime, éventuellemnt frein-fillet (mais on peut utiliser la colle bi-composant à la place), 2 clés

plates ou à molette de 34 ou à défaut deux pinces multiprise.



Pour les poids, n'importe quel magasin de sport qui en vend fait l'affaire. Gaffe aux approvisionnements,

le spectre du COVID plane encore sur les équipements de fitness...

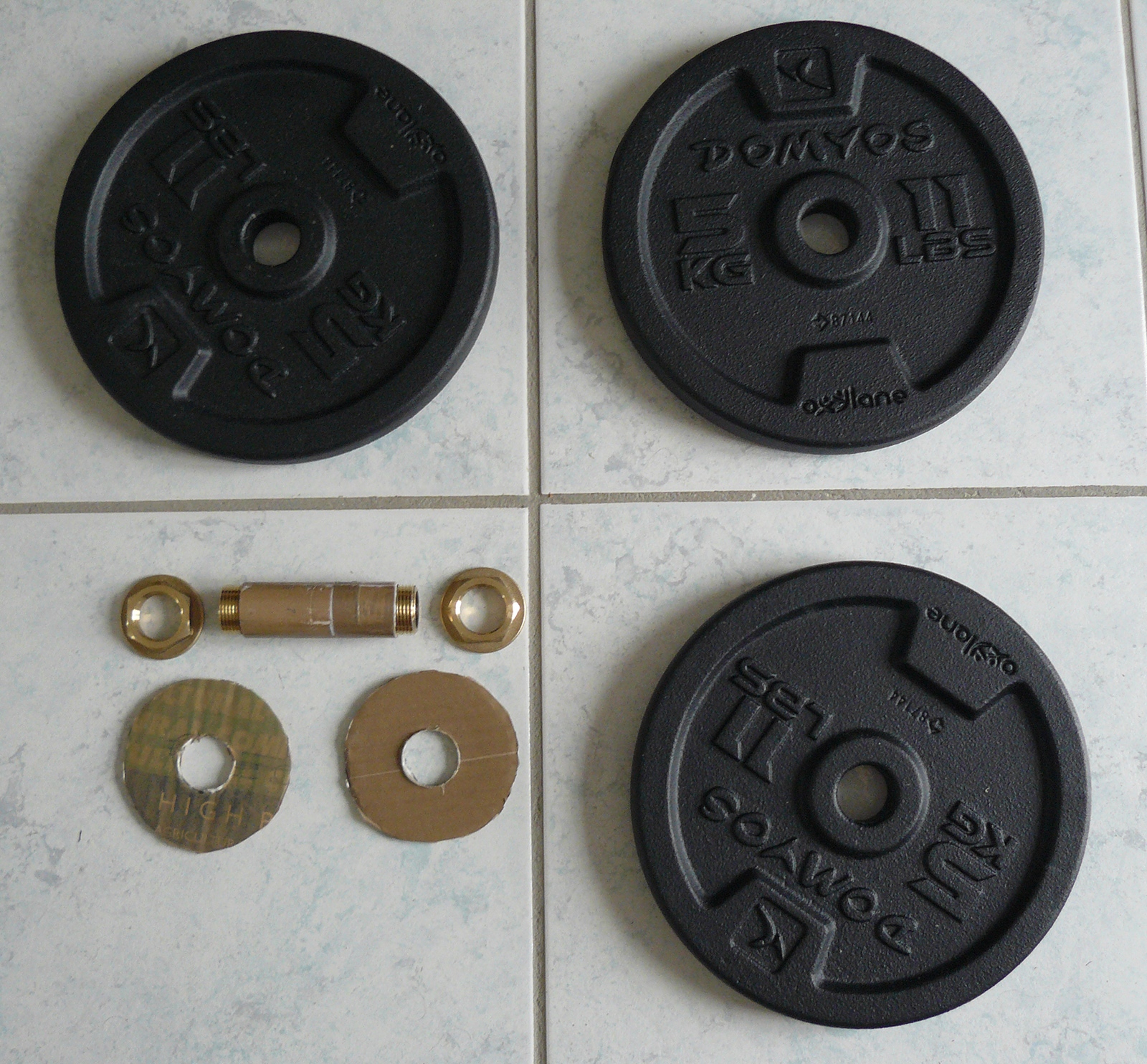

Là, j'ai choisi 3 poids de 5 kg comme ceux-ci :



https://www.intersport.fr/disque_ci_epoxy_lot_ifr-energetics-p-1158020HV3/

https://www.decathlon.fr/p/disque-de-fonte-musculation-28-mm/_/R-p-7278?mc=1042303&c=NOIR



Ils ont un diamètre de 240 mm,une épaisseur de 25 mm et un trou de diamètre 30 mm. Pour les maintenir,

une traversée de cloison 20/27 longueur 100 mm + écrous laiton pour plomberie fera l'affaire :



https://www.leroymerlin.fr/v3/p/produits/bobine-2-contre-ecrous-a-visser-laiton-m-20-x-27-pour-tube-en-cuivre-e9377

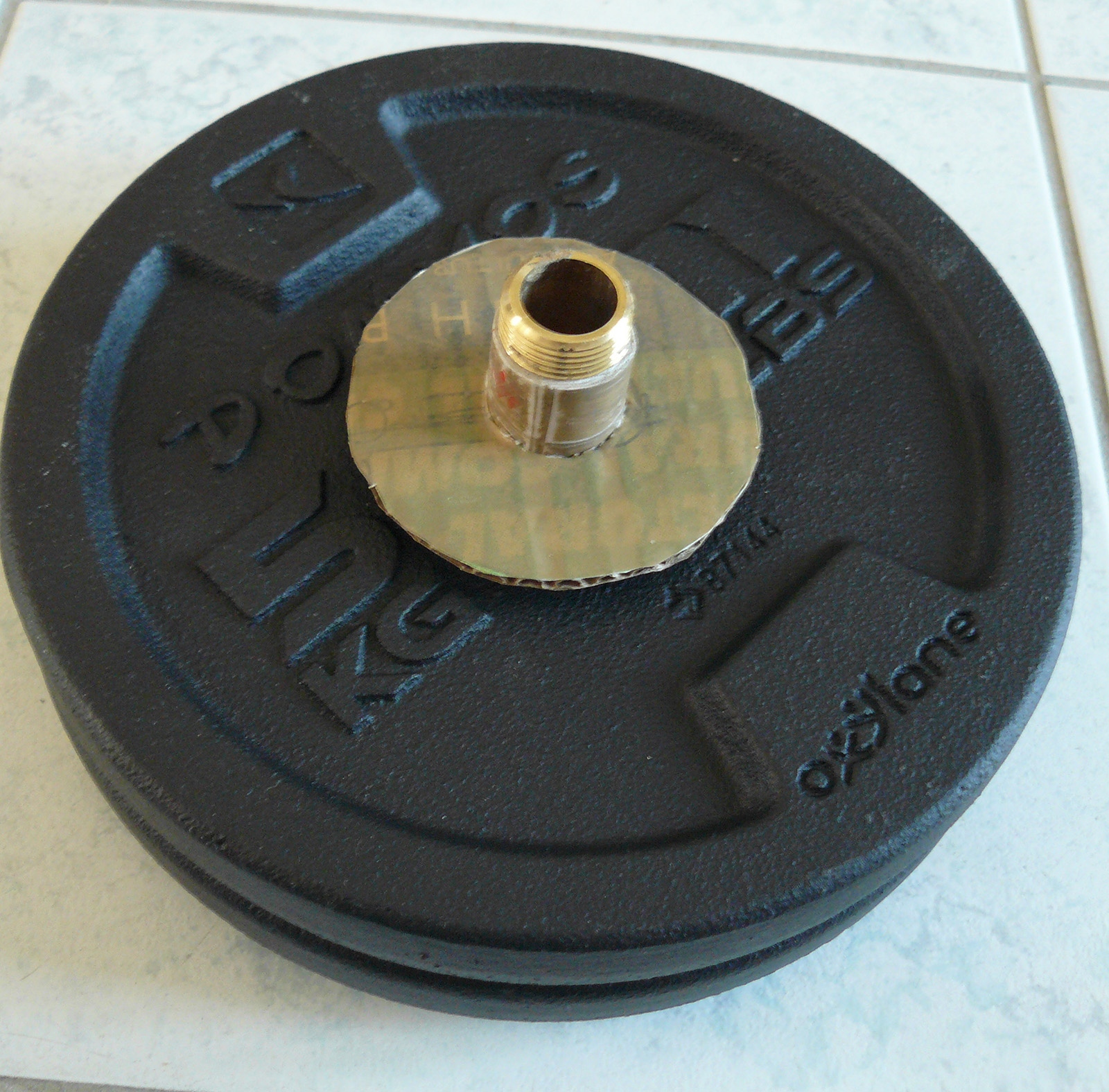

Le diamètre extérieur de la traversée de cloison est de 3 mm inférieur au perçage des poids. Pour rattraper

cette différence j'ai enroulé un carton fin (un intercalaire de classeur, un emballage quelconque, etc...)

autour de la traversée sur une largeur de 75 mm. Ensuite on entoure de scotch pour assurer le maintien.

J'ai aussi découpé 2 intercalaires pour séparer les poids.







Ensuite, le plus difficile à faire, compenser la différence de diamètre entre la tige de 18 mm de l'EQ-6 et

l'intérieur de la traversée, 20 mm. Mais aussi penser à garder quelques dixièmes de mm de jeu pour

pouvoir facilement déplacer le contrepoids. Le mieux est de procéder par essais sachant que le diamètre

intérieur de la traversée a un diamètre qui peut varier un peu.

Je l'ai réalisé avec un morceau feuille d'aluminium de 0.4 mm que j'avais sous la main. On peut aussi utiliser

un carton plastifié d'emballage par exemple. Couper soigneusement un cylindre de 120/130 mm de longueur

(un peu plus grand que 100 mm, à mon avis c'est plus facile à manipuler) et de largeur environ 58 mm

(diamètre intermédiaire environ 19 mm). Pour l'aluminium, il faut d'abord le former en tube en s'aidant de la

tige de contrepoids et de la traversée en laiton comme outils de cambrage. Ne pas oublier de garder

quelques 1/10e de jeu !

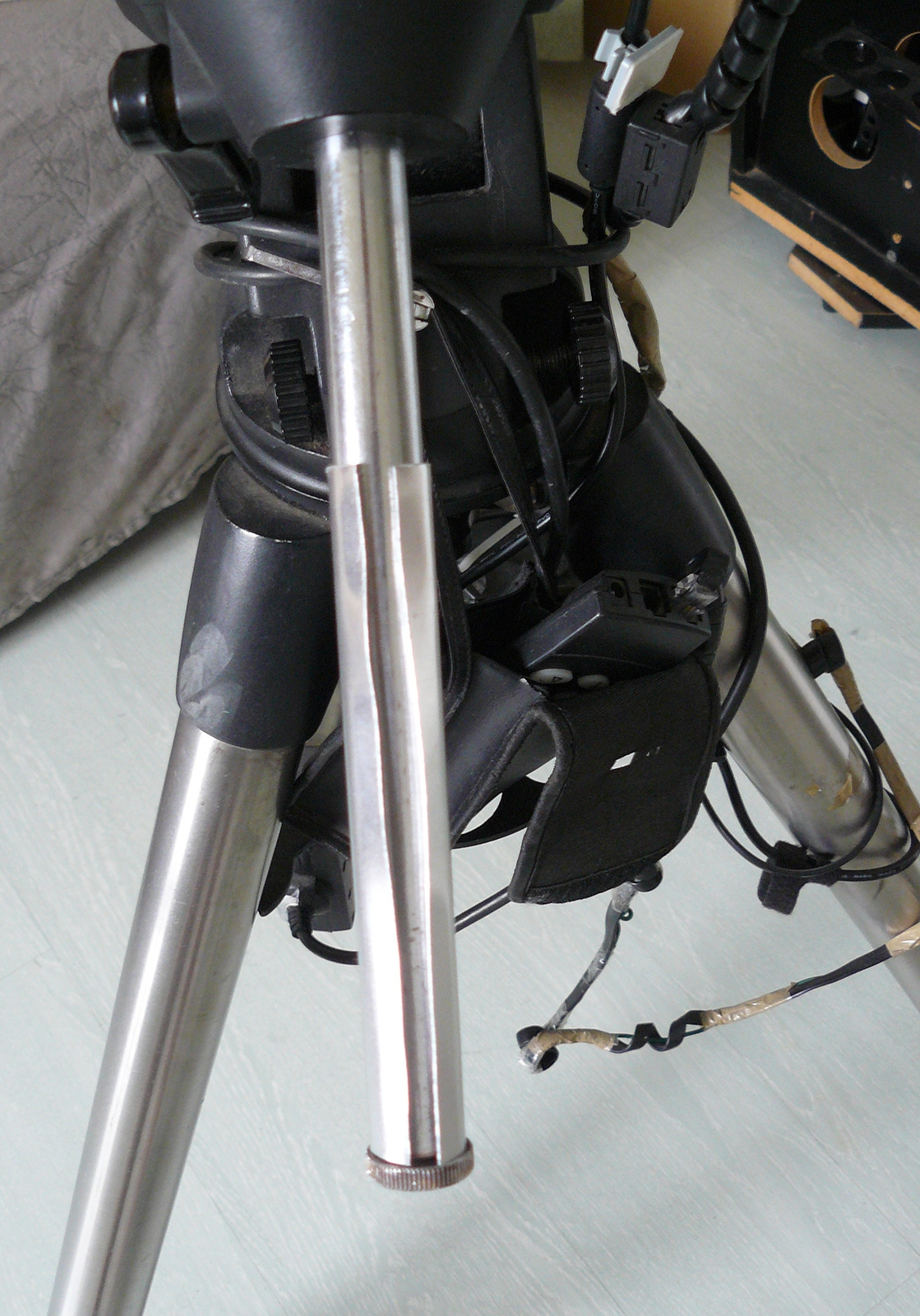

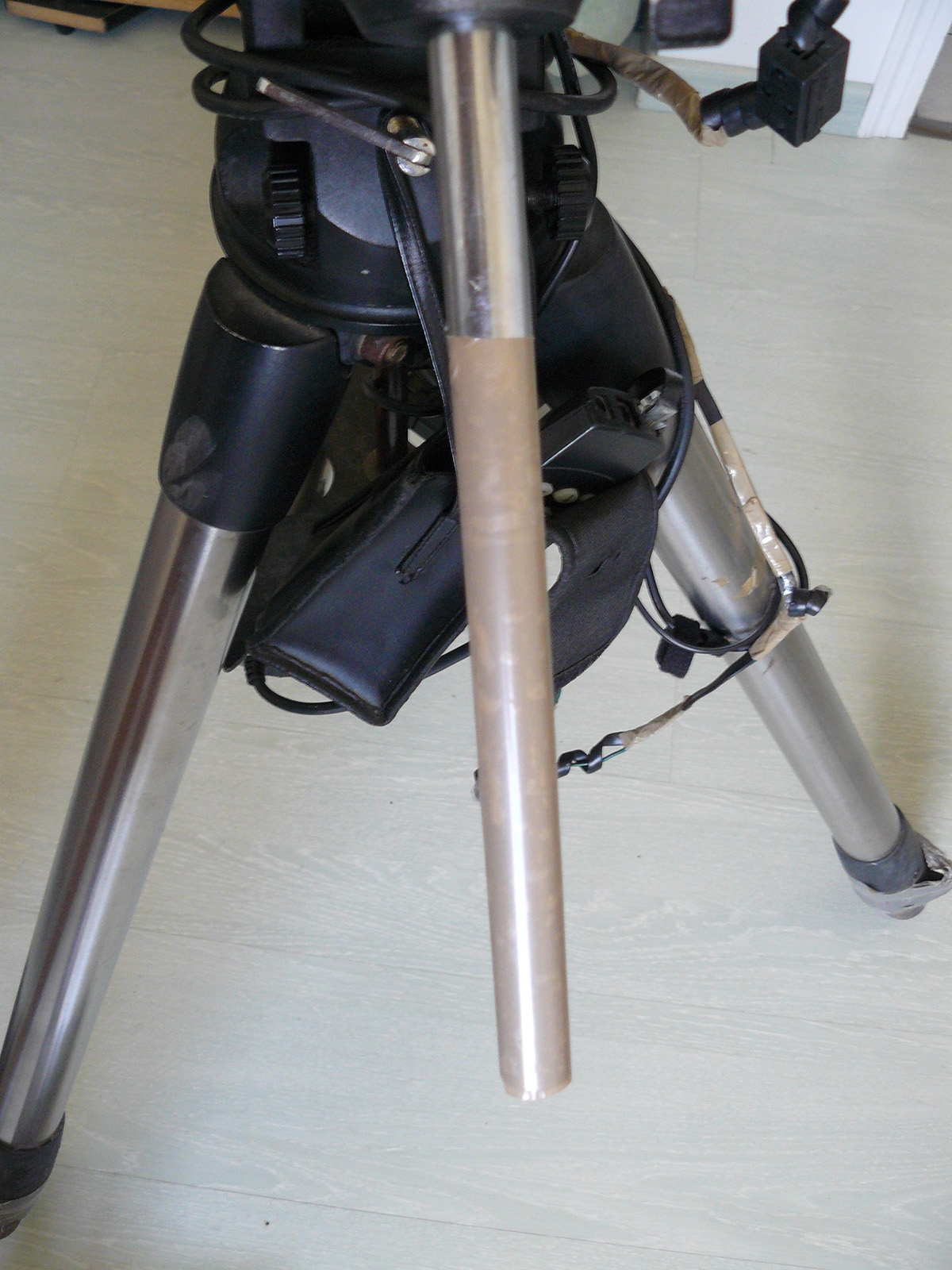

Avant de coller le tube aluminium dans la traversée une fois mis en forme, recouvrir de scotch (1 à plusieurs

couches selon épaisseur) la tige de contrepoids ce qui permettra de garder un jeu de quelques 1/10e une fois

collé.

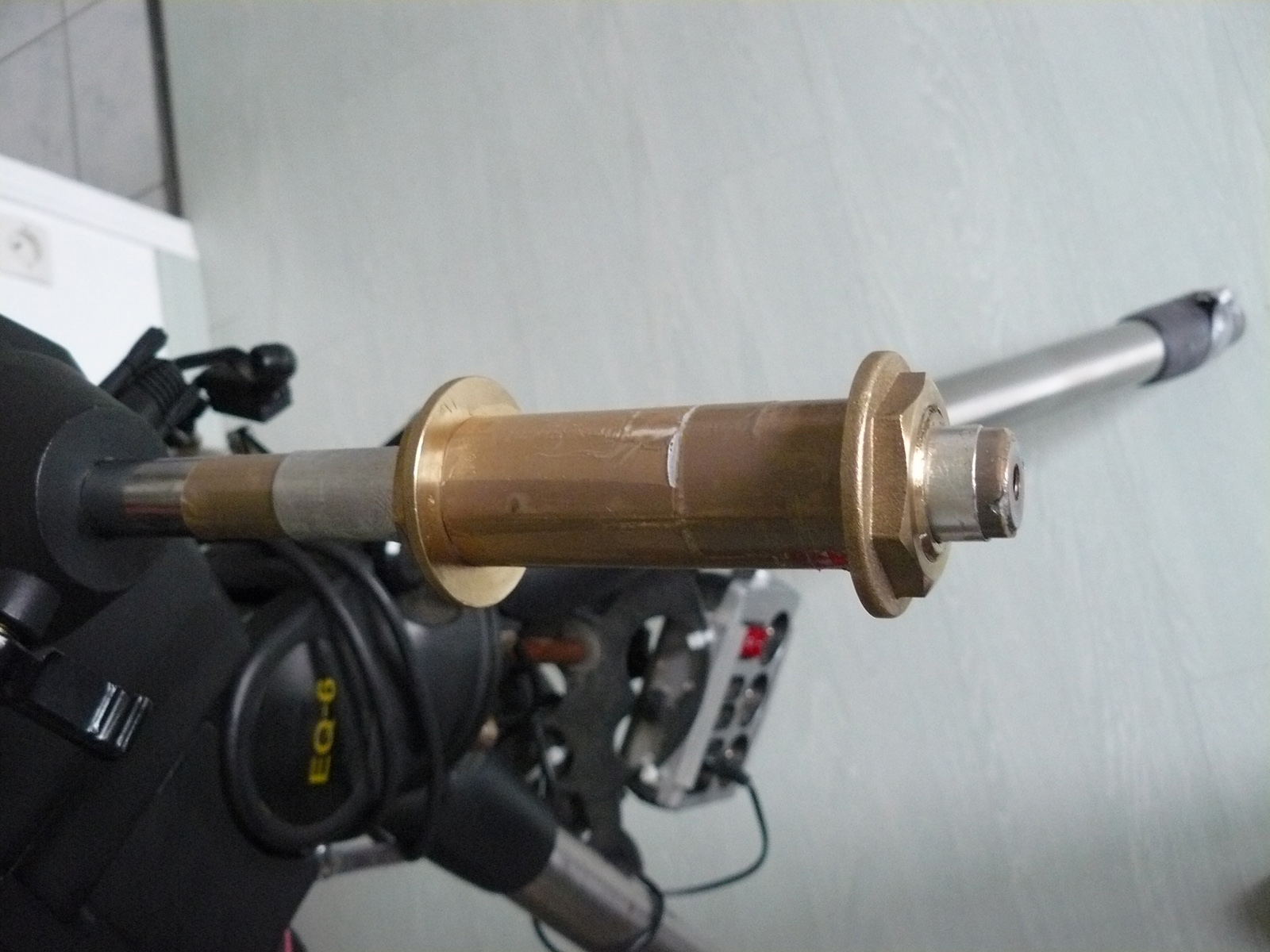

Positionner sur la tige de contre-poids le tube aluminium et la traversée. Laisser le tube aluminium dépasser

de chaque côté et coller la traversée. Conseil : un peu de savon liquide sur la tige recouverte de scotch

aidera à retirer notre magnifique adaptateur une fois collé.

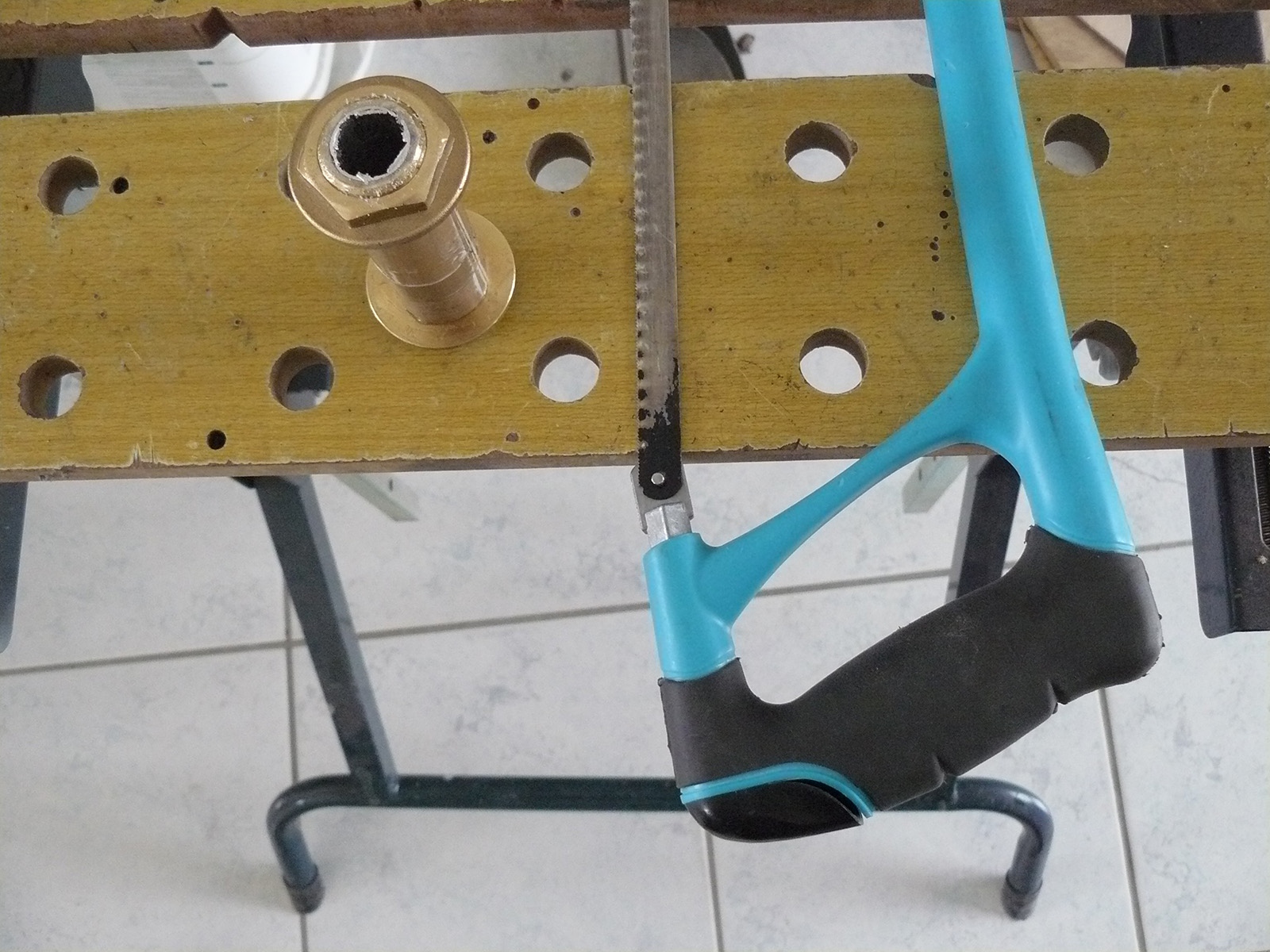

Comme pour une fusée, c'est maintenant la phase critique, le décollage ! Il faudra peut-être forcer un peu

pour le retirer de la tige.  Après, un coup de scie de chaque coté pour supprimer le superflu puis ébavurage

à la lime ou au papier de verre.

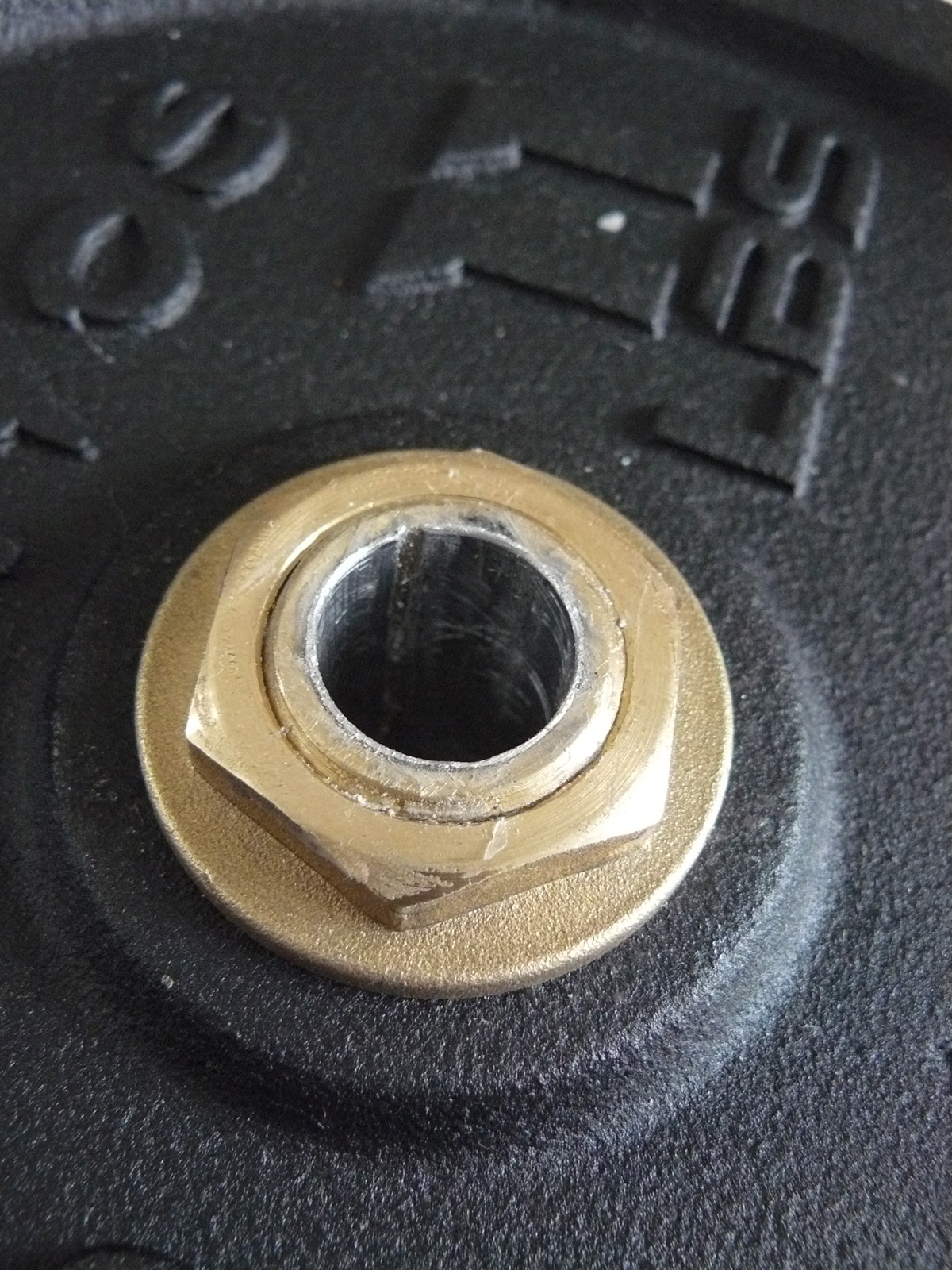

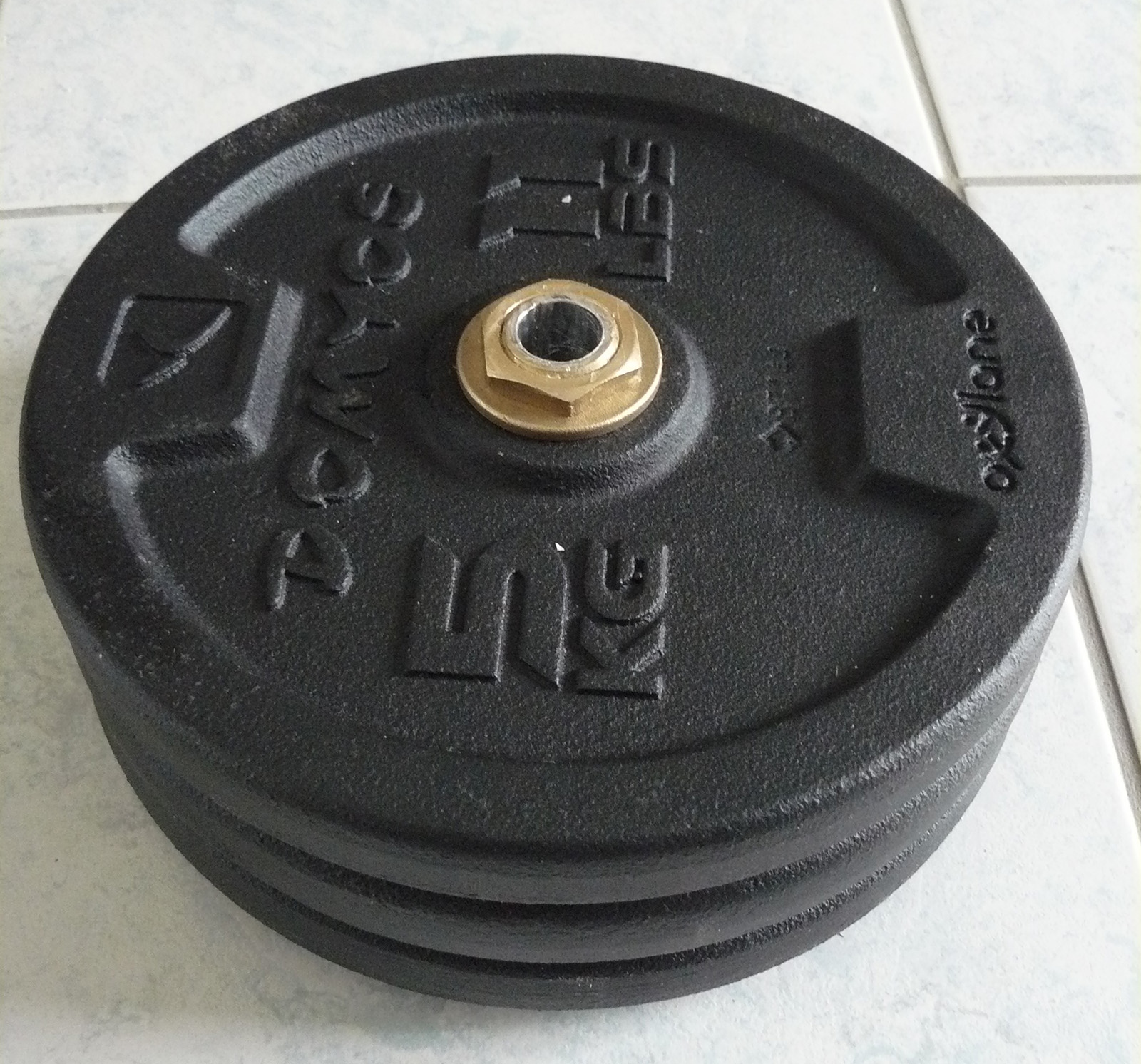

On peut maintenant assembler le tout. Coller ensuite l'un des écrous en laiton avec de la colle

bi-composants ou du frein-filet. Serrer enfin l'écrou laiton de 34 non collé pour bien solidariser les poids.







Pour le serrage et le maintient de l'ensemble sur la tige de contrepoids, il existe divers dispositif de

serrage d'axe. Quelques exemples :



https://www.amazon.fr/gp/product/B088LNQ9ZV/ref=ox_sc_act_title_2?smid=ASX0V7REKIF1K&th=1

https://www.amazon.fr/XUSUYUNCHUANG-daluminium-Multi-axe-aéronefs-Accessoires/dp/B089G3QVWM/ref=sr_1_15?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=serrage%2Baxe%2B18%2Bmm&qid=1593458274&sr=8-15&th=1

https://www.amazon.fr/darticulation-collier-serrage-galvanisé-diamètre/dp/B01HSFHQA6/ref=sr_1_7?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=serrage+axe+18+mm&qid=1593458233&sr=8-7

https://www.amazon.fr/Générique-Sharplace-Serrage-dAluminium-Multi-axe/dp/B07PQV9G4M/ref=sr_1_2?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=serrage+axe+18mm&qid=1593458629&sr=8-2

https://www.amazon.com/s?k=Shaft+Collars+18+mm&i=industrial&bbn=16411911&rh=n%3A16411911%2Cp_bore_diameter_derived-vebin%3A18+Millimeters|18.0+Millimeters&dc&qid=1593682333&rnid=42444011&ref=sr_nr_p_bore_diameter_derived-vebin_2

https://composants.emile-maurin.fr/fr/bague-arret-fendue-simple-acier-inox-aluminium-31-74/



L'idéal serait ça :



https://shop.hpceurope.com/fr/produit.asp?prid=4239&produit=Bague d

https://www.amazon.fr/Baosity-Profondeur-Colliers-Anneau-Positionneur/dp/B07PB99RJT/ref=sr_1_7?__mk_fr_FR=ÅMÅŽÕÑ&dchild=1&keywords=butées+de+profondeur+de+forêt+18+mm&qid=1593503868&sr=8-7



Mais ils sont chers et si on compte en plus les frais de port. c'est vraiment trop.

J'ai finalement opté pour cette autre solution, pas chère, hormis les frais de "porc" :



https://www.amazon.fr/gp/product/B01LBARL6S/ref=ox_sc_act_title_1?smid=A1UQTNFLRSPJE2&psc=1

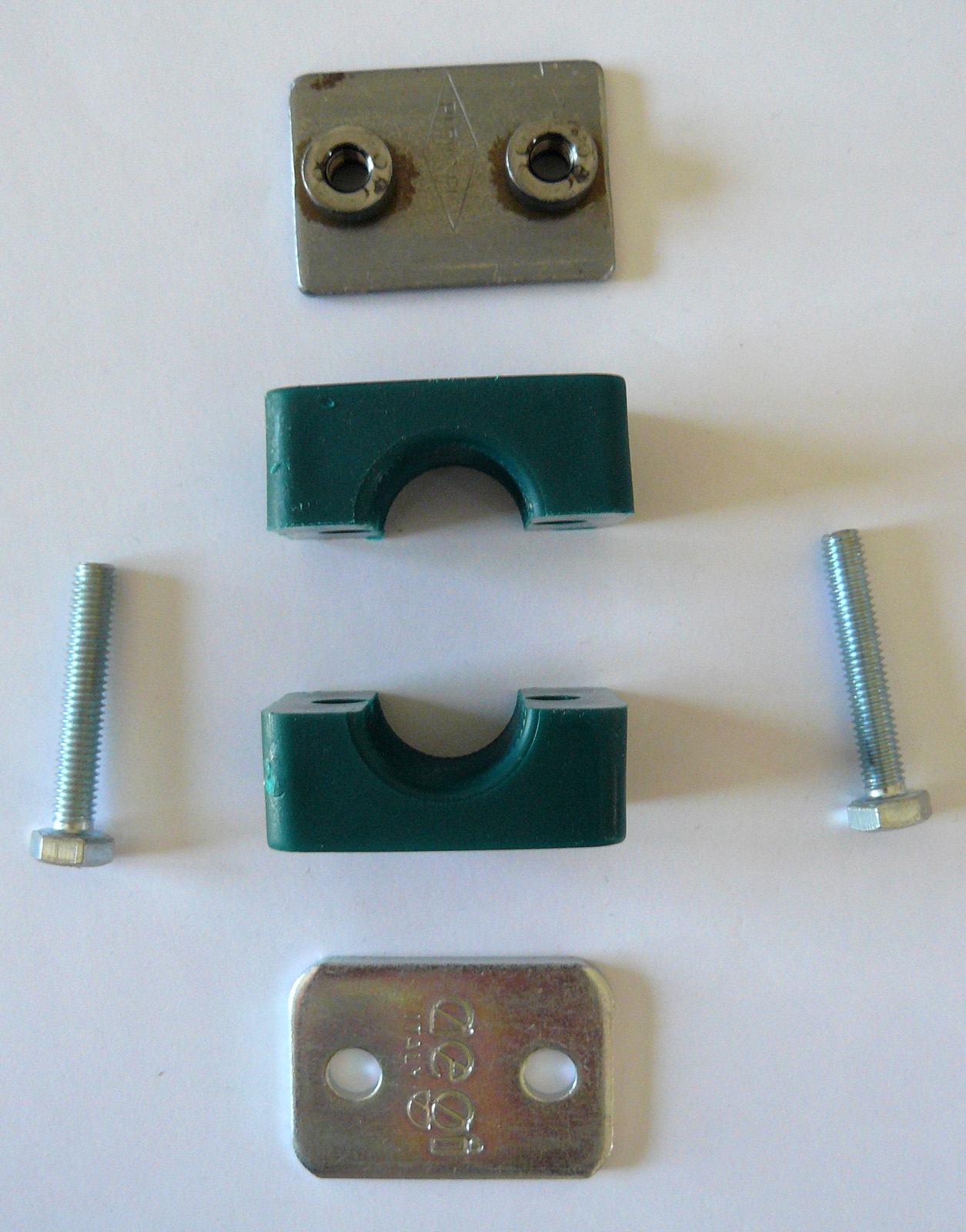

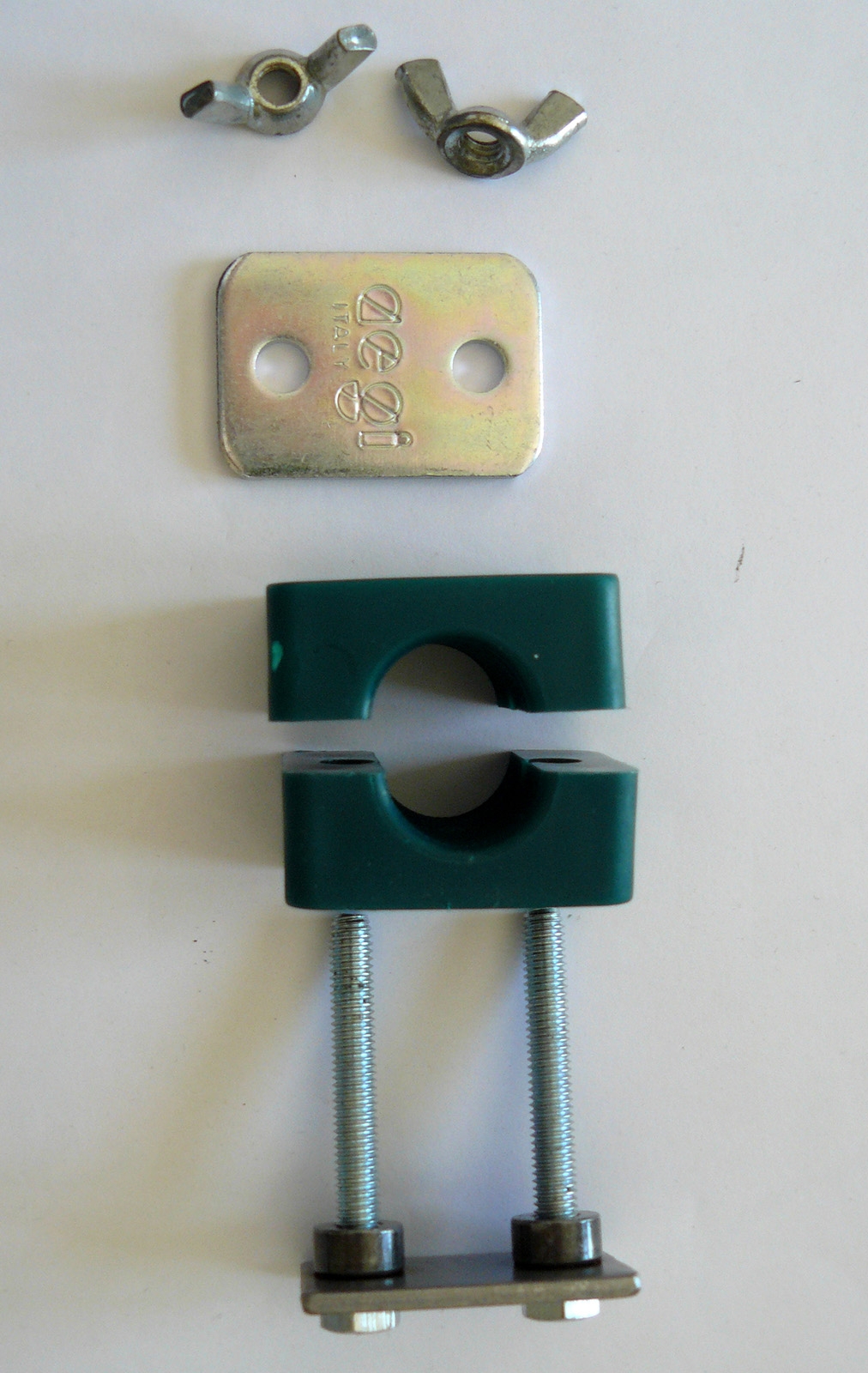

Par contre j'ai modifié l'un des deux dispositif de serrage pour l'utiliser facilement lors du montage du

contrepoids. Deux vis plus longues vissées en force sur la plaque filetée et collées et deux écrous à

oreilles et le tour est joué :

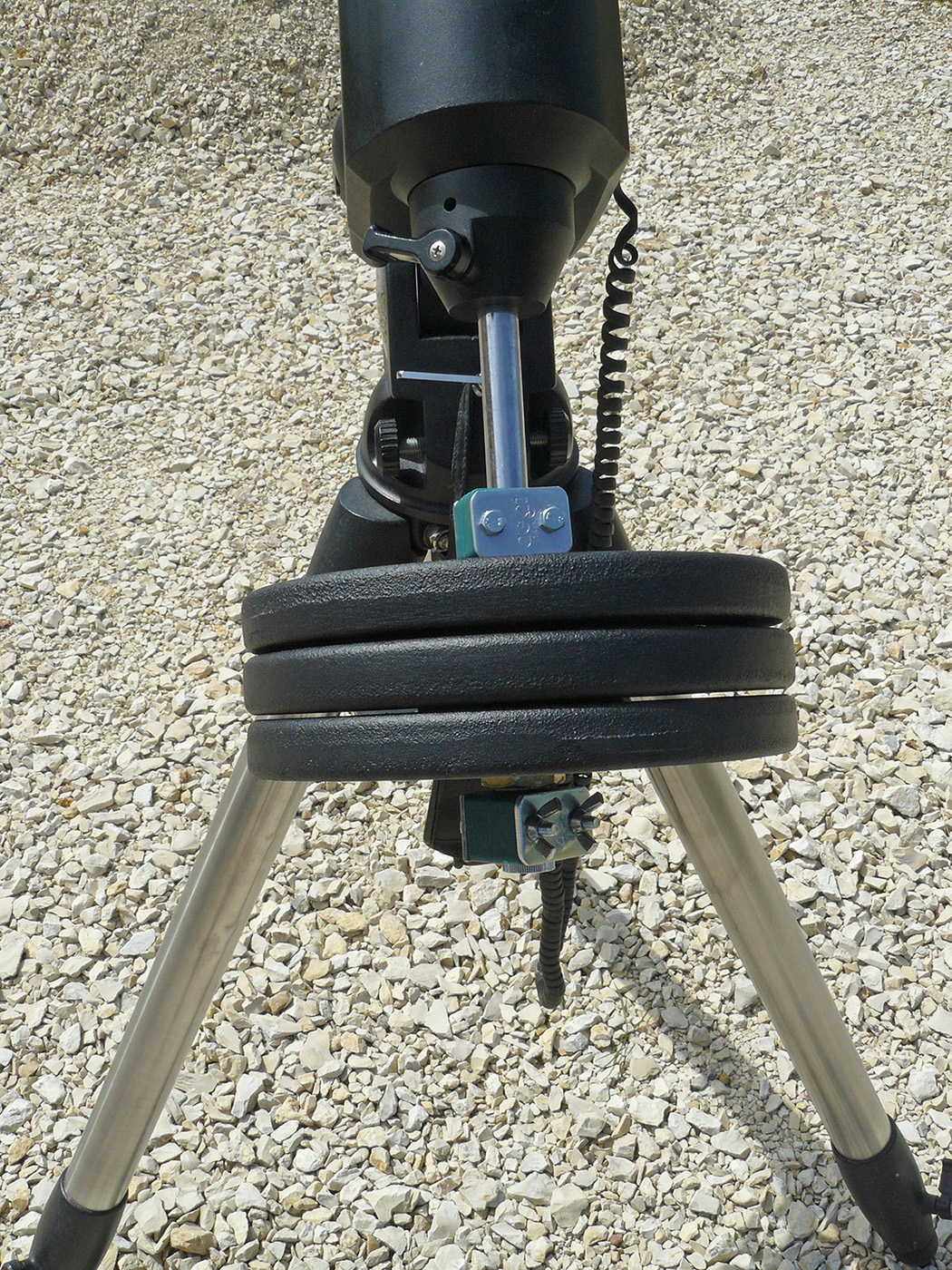

Et le montage sur la monture :





Pour équilibrer plus facilement, tube du télescope à l'horizontale, utiliser le blocage pour faire glisser la

tige de contrepoids.



Côté prix de revient, en comptant tout les composants :



* 7.50 Euros par contre-poids,
* 12.90 Euros pour la traversée de cloison,
* 20 Euros pour les serre-axe,
* 10 euros pour le reste (colle, scotch, vis plus longues et écrous à oreilles, carton
  voir bout de plaque alu fine)



Pour 1x5 kg : 7.5+12.90+20+10 soit 51 Euros, même prix qu'un contre-poids d'origine livré, donc pas

rentable, autant le commander.
Pour 2x5 kg : 7.5+7.5+12.90+20+10 soit 58 Euros, là ça devient rentable, on gagne même 34 Euros.
Pour 3x5 kg : 7.5+7.5+7.5+12.90+20+10 soit 66 Euros, c'est moitié prix !



Évidemment un bon bricoleur aura surement moyen de réduire encore la note.



Bon il faut aussi bien penser que manipuler 15kg de contrepoids d'un coup demande
de la concentration et de l'attention !



Albéric
