Vis cassé primaire Ritchey Chrétien

[Nanospit]

Bonjour les astram,



Une mauvaise aventure est survenue à un ami lors du réglage de son Ritchey Chrétien 200/1624 carbone en effet une des trois vis du primaire s'est cassée.



Auriez-vous une solution pour réparer s'il vous plait ? c'est vraiment ennuyeux je vous le cache pas.



Merci beaucoup pour votre contribution.

[norma]

C'est trop sommaire pour répondre ...



[Nanospit]

Oui effectivement toute mes excuses, je tente d’obtenir des photos asap.



Ca semble être le filtage d accroche de la vis qui a dû casser. Car un petit morceau est resté sur la vis.

[Nanospit]

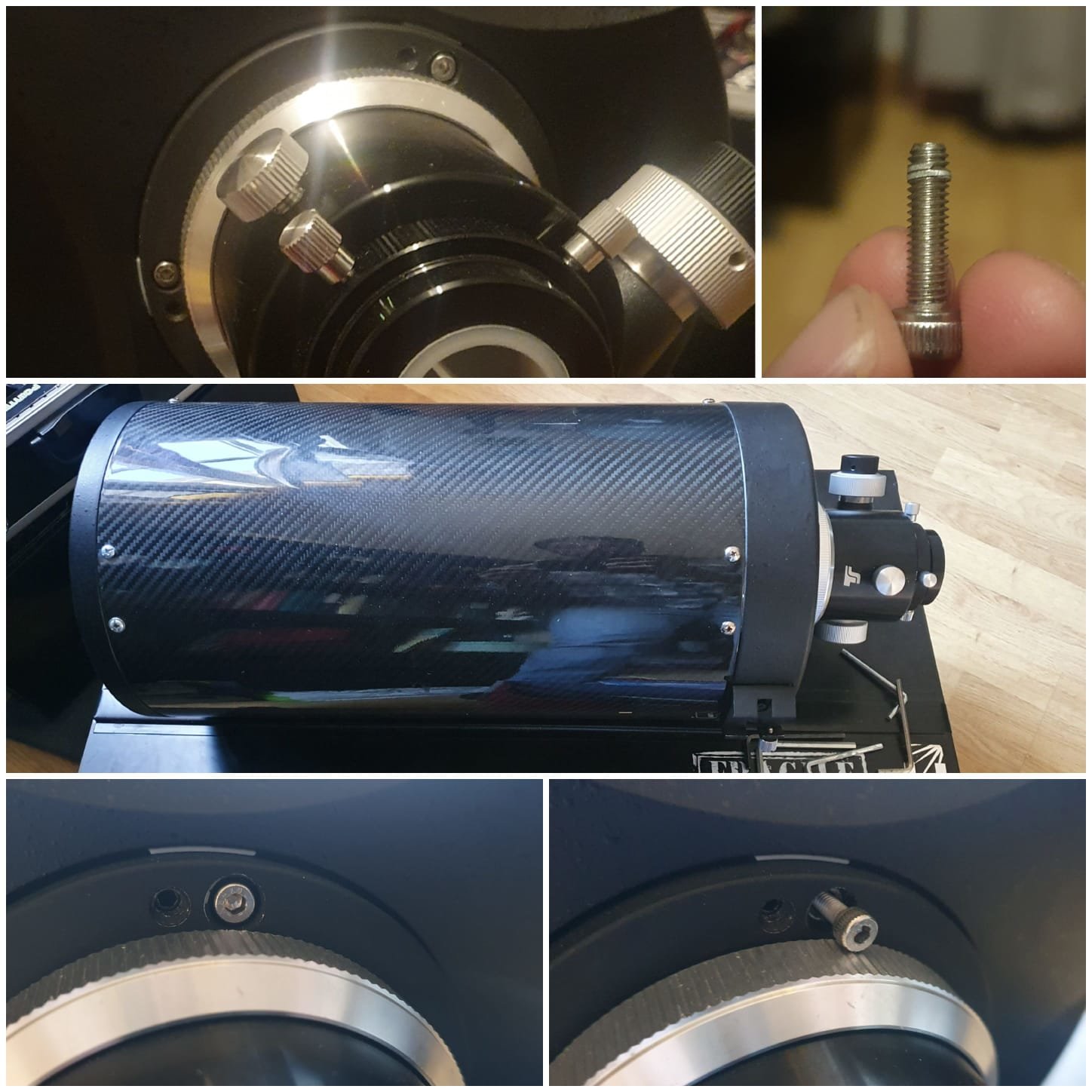

Voici les images.
Le problème c'est la vis en haut a droite qui ne tient plus. C'est une vis de blocage. On vois bien un morceau de filtage qui est resté dessus.
Merci beaucoup pour l’aide



[STF8]

Bonjour,



Visiblement, l'épaisseur de la plaque en métal qui sert de support au primaire est trop mince pour le diamètre des vis, et probablement un métal chinois de mauvaise qualité. De plus, il faut faire très attention avec les vis à six pan creux car on monte très vite en couple de serrage avec le bras de levier de la clé. Si tu ne veux pas te casser la tête, tu ne fais rien et la plaque tient avec deux vis, sinon démontage et perçage et taraudage à coté en remplaçant les vis par des vis à têtes fendues pour que le couple soit moins fort lors du serrage.



ClaudeS

Si tu démontes, repères tout par des œillets en papier  coupés en deux ou traits de feutres pour garder l'orientation des pièces en rotation...

Modifié 21 juillet 2020 par STF8

[norma]

Des solutions mécaniques sont envisageables (filet rapporté, bague filetée, Defcon ...). Difficile de prendre position autrement que devant l'instrument (ou la seule pièce incriminée).

Modifié 21 juillet 2020 par norma

[olivdeso]

Le 20/07/2020 à 13:39, Nanospit a dit :

une des trois vis du primaire s'est cassée



ce n'est pas la vis qui est cassée, mais le pas de vis femelle taraudé dans la masse du barillet en alu qui est parti avec la vis. La vis n'a rien.



Attention à ces vis tirantes quel que soit le tube : il faut toujours desserrer la vis poussante à côté (la petite btr ici)  avant de bouger la vis tirrante.



Dans ce cas précis, je pense que le plus simple est d'utiliser une vis inox plus large et de re-tarauder un pas de vis d'un diamètre plus large correspondant à la vis. (idéalement il faudrait que la tête de vis puisse rentrer dans l'usinage existant, mais ça peut se fraiser sinon)

Norma a donné les autres possibilités. (filet rapporté, peut être, faut voir l'épaisseur de matière et si métrique ou pas) Il faudrait enlever le support du porte oculaire pour voir ce qu'il y a dessous pour confirmer.

Donc desserer de 1/4 de tour les 3 petites BTR poussantes puis devisser les vis tirrantes pour enlever complètement de support de PO avec réglage de tilt.

[zeubeu]

Il y a 17 heures, olivdeso a dit :

Dans ce cas précis, je pense que le plus simple est d'utiliser une vis inox plus large et de re-tarauder un pas de vis d'un diamètre plus large correspondant à la vis.



Pareil, ou bien refaire un trou à coté et re-tarauder même diamètre que la vis existante.

Par contre c'est pas la vis de réglage du primaire ça, c'est la vis qui règle le tilt du PO...



Fred

[6fab]

Je ne crois pas qu'il y ait un réglage de tilt du PO sur ce modèle.

bon ciel

Fabien

[Nanospit]

Merci pour vos réponses, bon ça reste une petite galère quand même....

[6fab]

Pour compléter, tu n'as besoin que de deux réglages pour collimater un miroir, le troisième point peut être fixe, choisis donc celui-ci comme point fixe !

par exemple en insérant une cale.

bon ciel

Fabien

[norma]

Le 23/07/2020 à 11:36, Nanospit a dit :

bon ça reste une petite galère quand même

Non  Cela me semble à la portée de n'importe quel mécanicien. Je peux te proposer de réaliser ce travail, gratuitement bien sûr. Il me faut juste un peu de temps vu les travaux en cours ...
