Bonjour à Tous

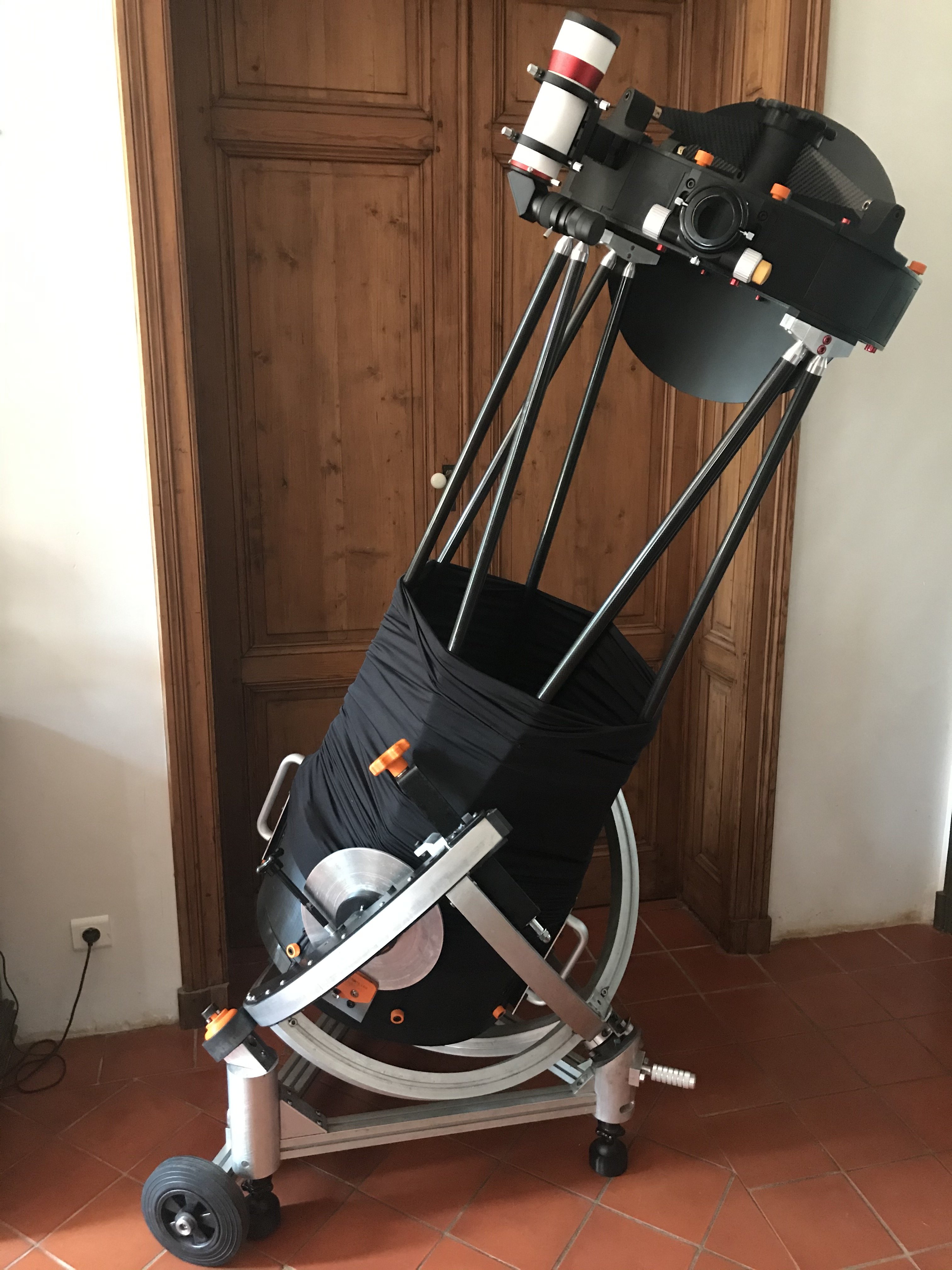

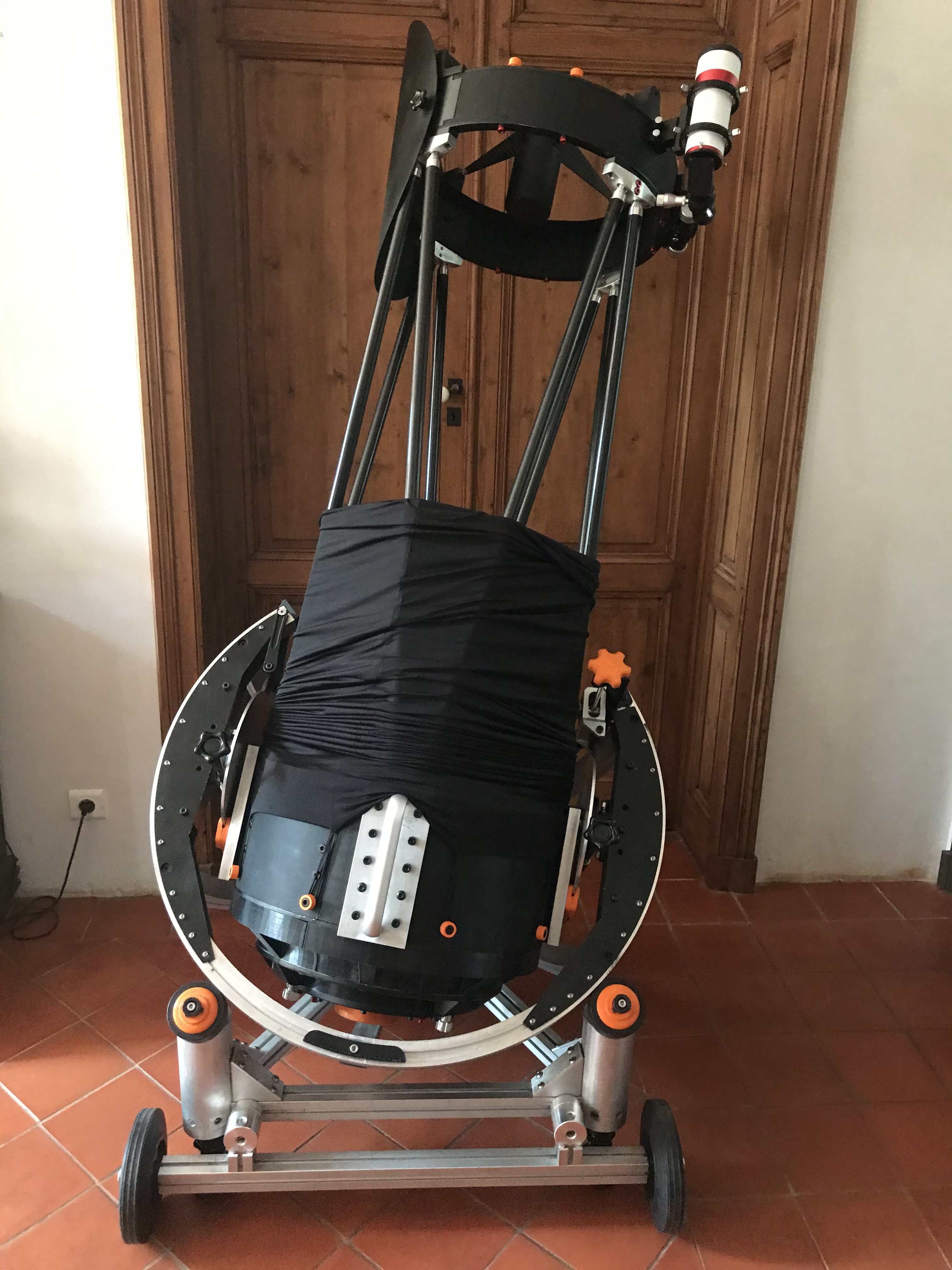

comme certains me l'ont demandé, je vous poste quelques photos de mon instrument entièrement home-made, monture split-ring et miroir primaire compris.

Il s'agit d'un 350 mm  ouvert à f/D=4.8.

Il a été conçu et fabriqué sur une longue période, j'ai pris mon temps (10 ans), il est aujourd'hui opérationnel, il manque la motorisation pour le suivi.



Les matériaux utilisés sont :



- l'aluminium (les usinages : fraisage, tournage)

- l'acier laminé (barillet, soudure à l'arc)

- un peu de bronze et de laiton

- le carbone

- les plastiques (PETG, XT-CF 20, ASA) impression 3D - Creality Ender 5

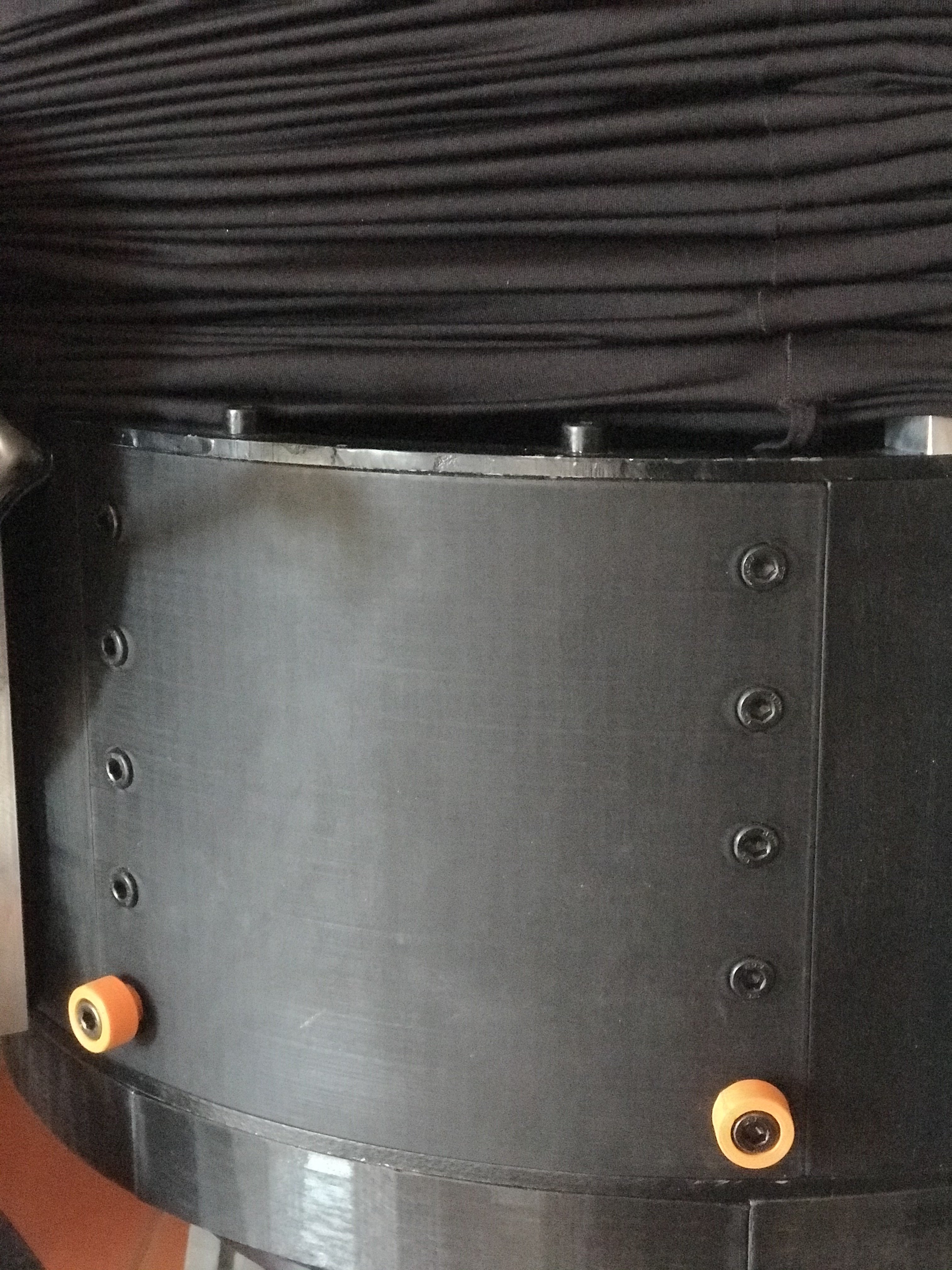

- pas mal de pièces de récupération chez mon ferrailleur , notament grosse bride en alu que j'ai recyclé en support de barillet, le fond du tube.



Si vous avez des questions n'hésitez pas, si ça peut en inspirer certains, je serai ravi.



Merci encore pour votre accueil, il me reste maintenant à réapprendre et découvrir le ciel.



AK.



[lordzurp]

woputain ! comment c'est beau ! quasiment le scope que j'ai en tête, mais en vrai 👍



super boulot, super propre, chapeau !

[Augustin86]

Magnifique ! Bravo.

Moi aussi j'ai toujours rêvé de me fabriquer un jour un 400 ou plus sur une monture split ring depuis le 18'' jmi.

Qu'as tu prévu pour la motorisation ?



Augustin

[Astrokor]

Merci à vous pour les encouragements



Pour l'entrainement je vais motoriser un seul axe je pense.

Je suis en train réfléchir à utiliser un Harmonic Drive comme réducteur (compact, pas de backlash et haute réduction) et ensuite un stepper classique avec une carte driver pas cher. Ou alors je bidouillerai un truc avec une carte Arduino, on verra suivant l'inspiration.

J'ai aussi deux petits réducteurs épicycloïdaux que j'avais récupérés chez un ferrailleur, faut que je regarde les rapports de réduction et que je calcule un peu tout ça.

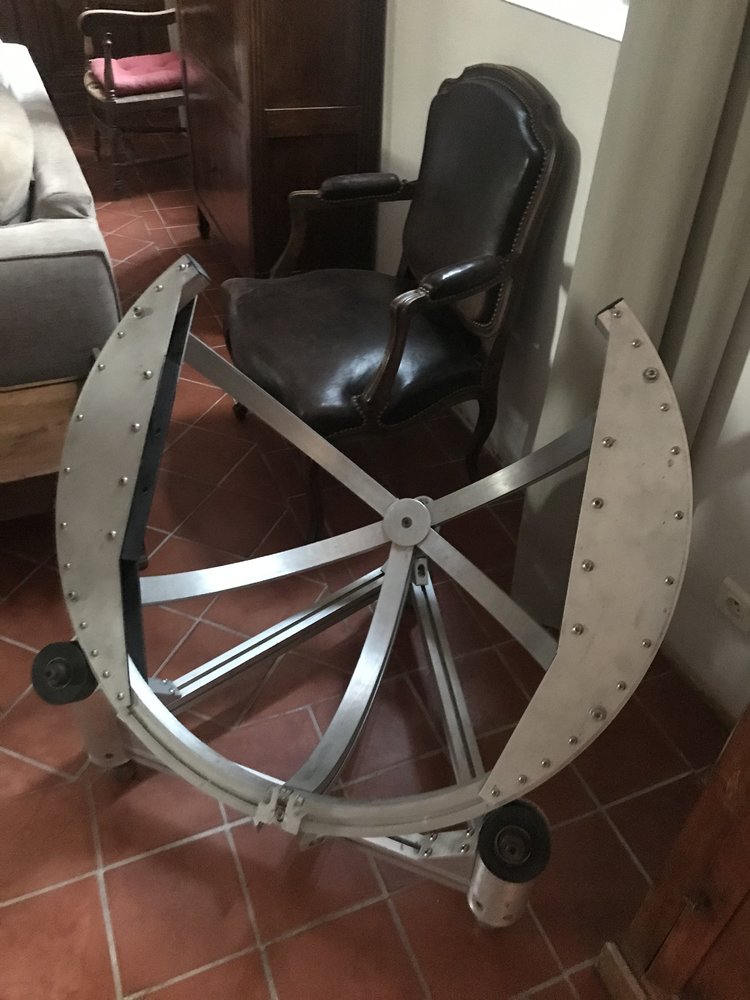

En tout cas, le cercle AD fait 90 cm de diamètre et les galets font 90 mm


En tout cas, tout cela n'est pas encore bien défini. si vous avez des suggestions, je suis preneur.



AK.







[lordzurp]

t'as une idée du budget que tu y as mis ?

j'imagine que sur 10 ans, c'est étalé, ya beaucoup de récup et de DIY



ha, et une photo du secondaire sans sa protection ?

[Augustin86]

Pour la motorisation, il y a un post sur webastro qui décrit l'utilisation d'un kit goto eq6.

[Astrokor]

Alors le budget, aucune idée puisque sur 10 ans ... c'est transparent comme tu le dis si bien

Le plastique faut compter 300 à 400 euros je dirais, c'est pas du PLA hein  c'est du bon plastique technique : si c'était à refaire, je ne prendrais que de l'ASA et du XT-CF 20, le PETG c'est bof. J'ai dû un peu modifier mon imprimante pour que l'impression marche bien.

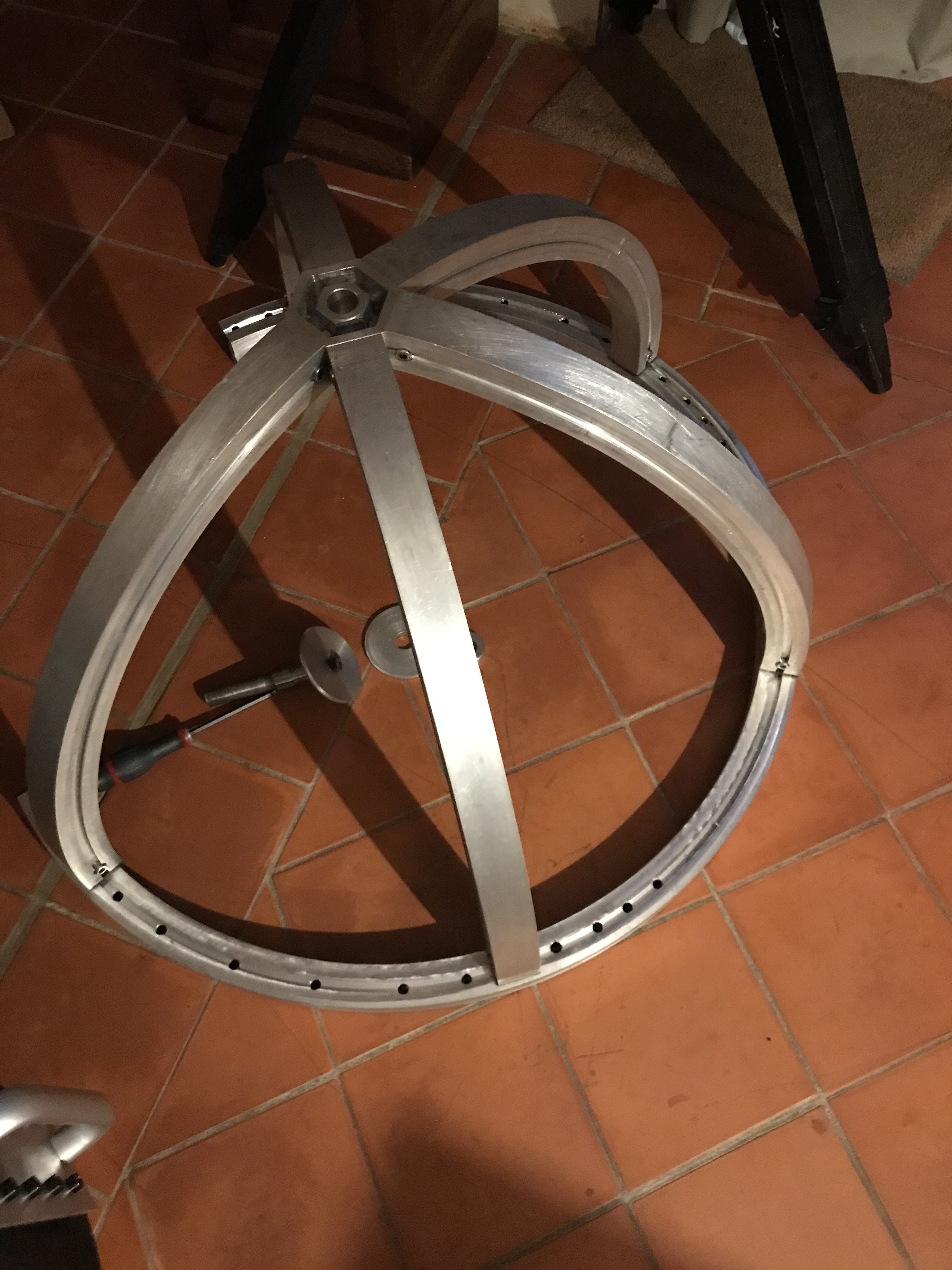

L'aluminium c'est essentiellement de la récup et les cintres c'est un ami travaille dans le domaine qui me les a fait, j'ai réusiné ensuite pour la précision

j'ai du dépenser environ 300 euros de matériaux divers cher mon ferrailleur

A oui, j'ai acheté les 3 paliers à bille AD x 1 et DEC X 2, peut-être 120 euros en tout. Les roulement des galets aussi : 4 en tout probablement entre 30 et 40 euros.

Les tubes carbone achetés aussi, de même que les plaque pour fabriquer l'araignée, je les ai découpées et usinées à la fraiseuse

si je fais un calcul rapide avec tout ce que j'ai oublié, probablement dans les 1200 €

Mais j'ai fait ce projet par plaisir et par défi, pas pour gagner de l'argent. Je ne suis pas sûr d'avoir économisé par rapport à ce qui est proposé aujourd'hui.



Voilà quelques photos de plus ...

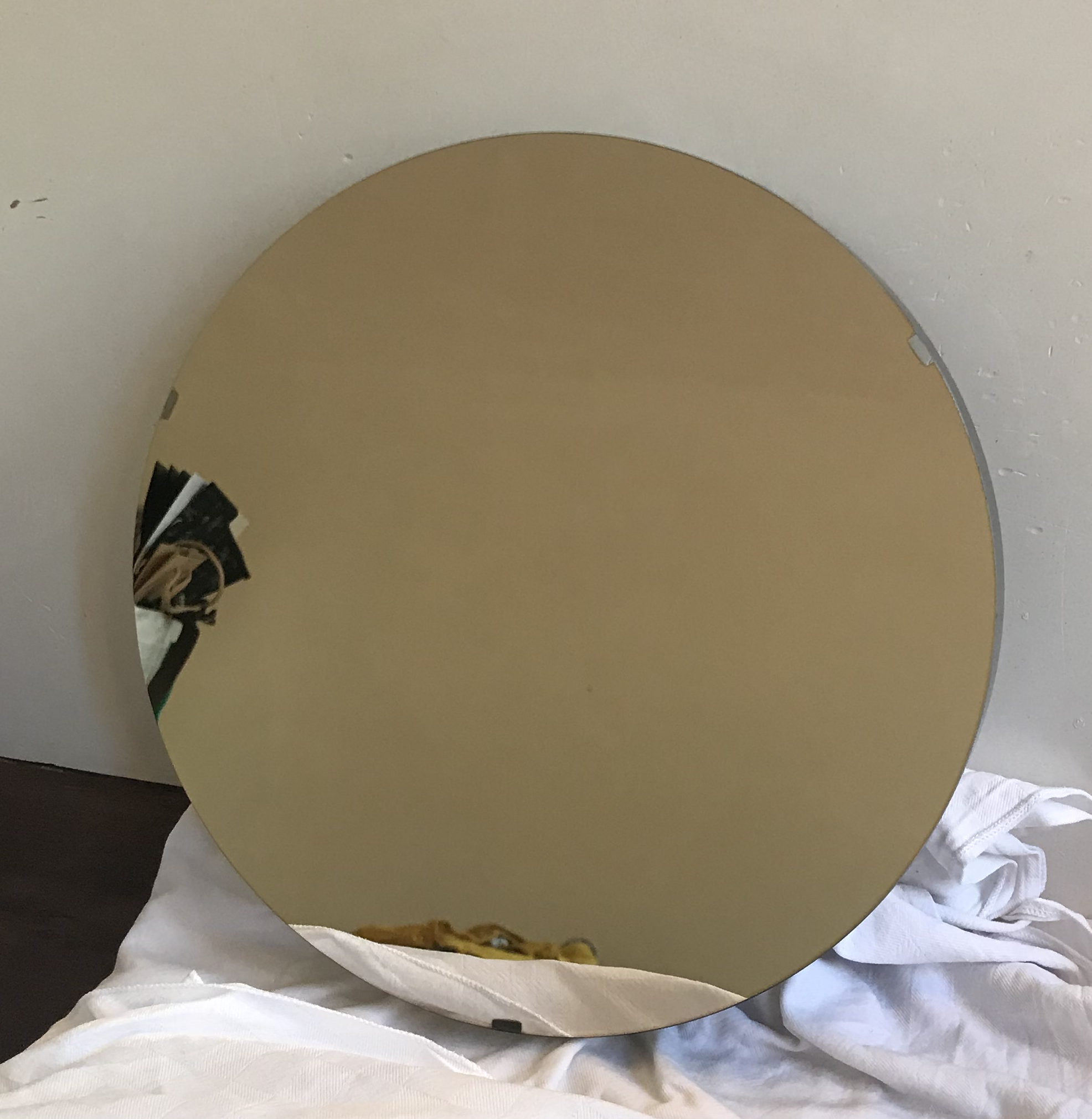

Le primaire,

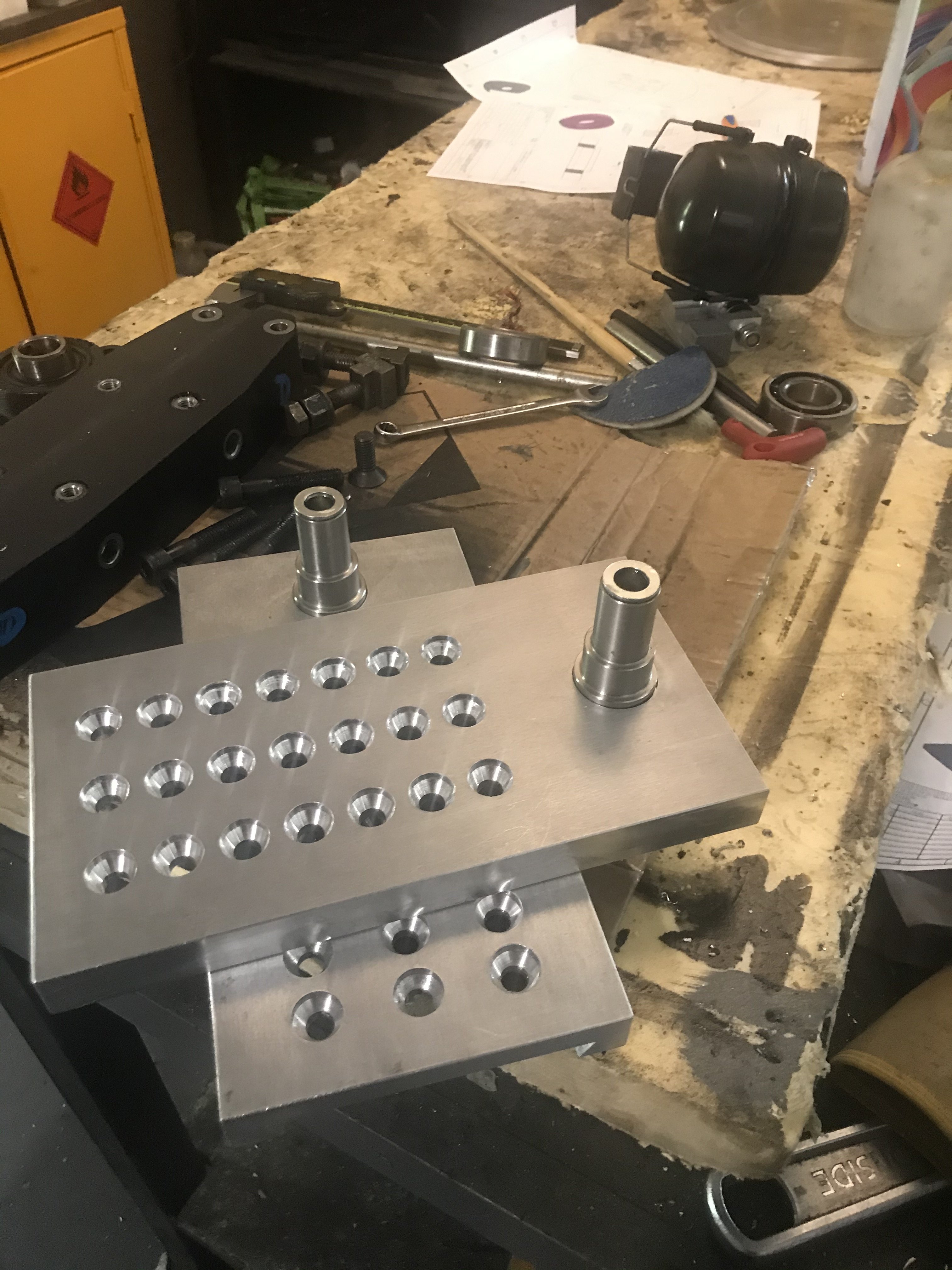

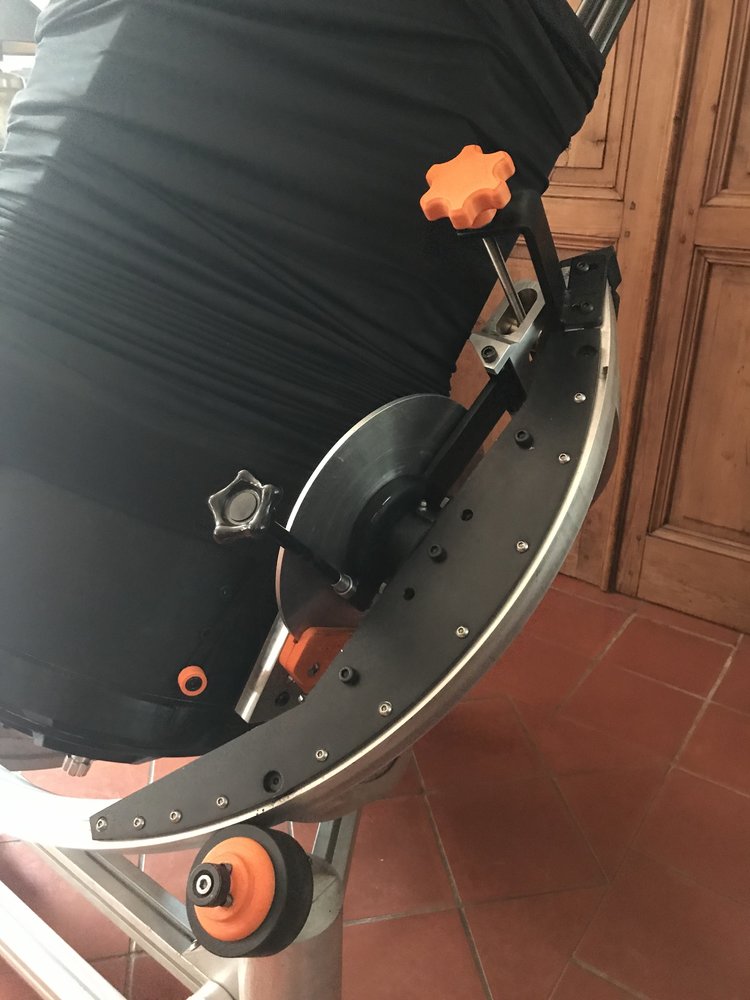

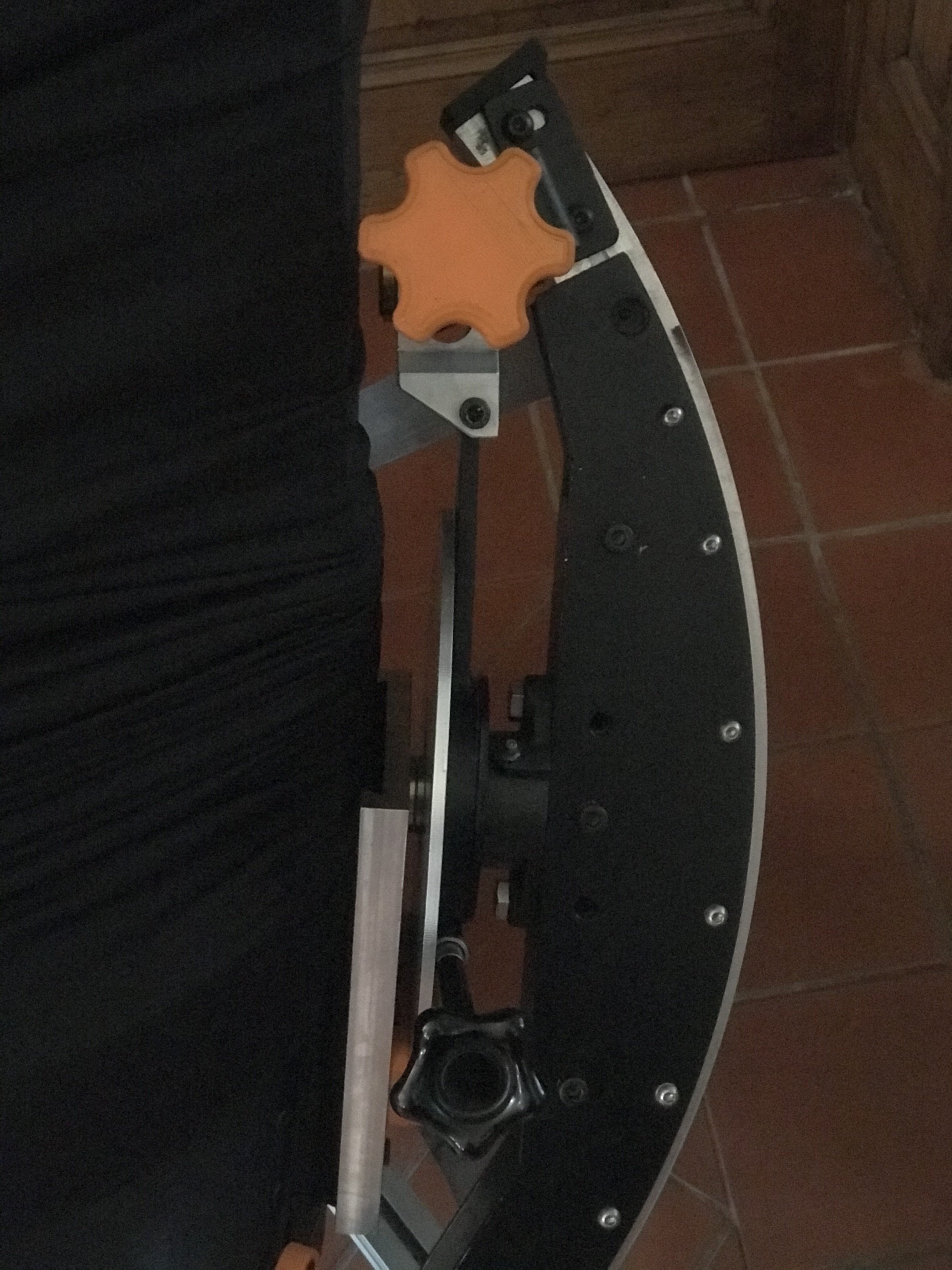

les plaques queues d'aronde DEC

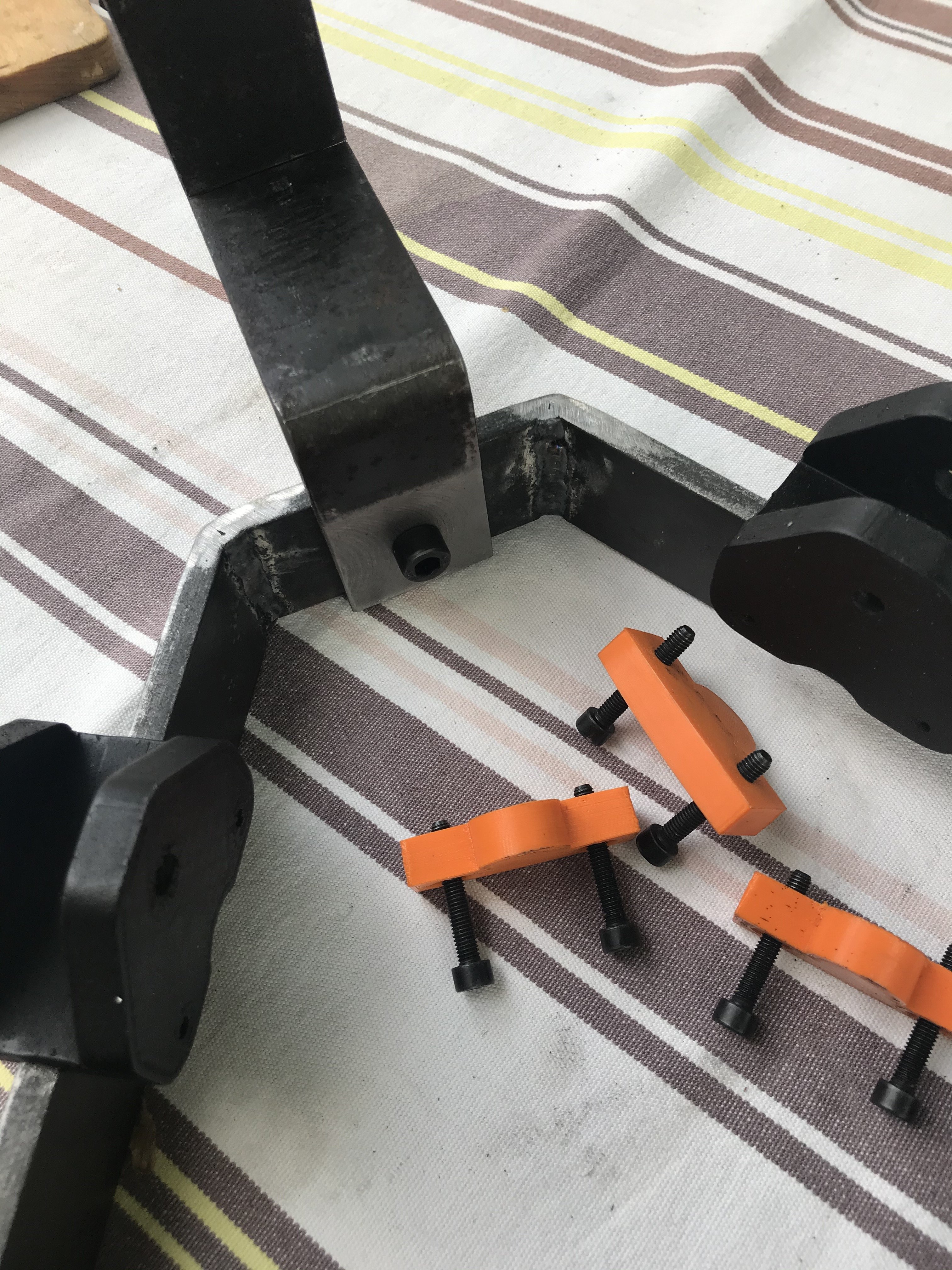

le barillet en acier soudé

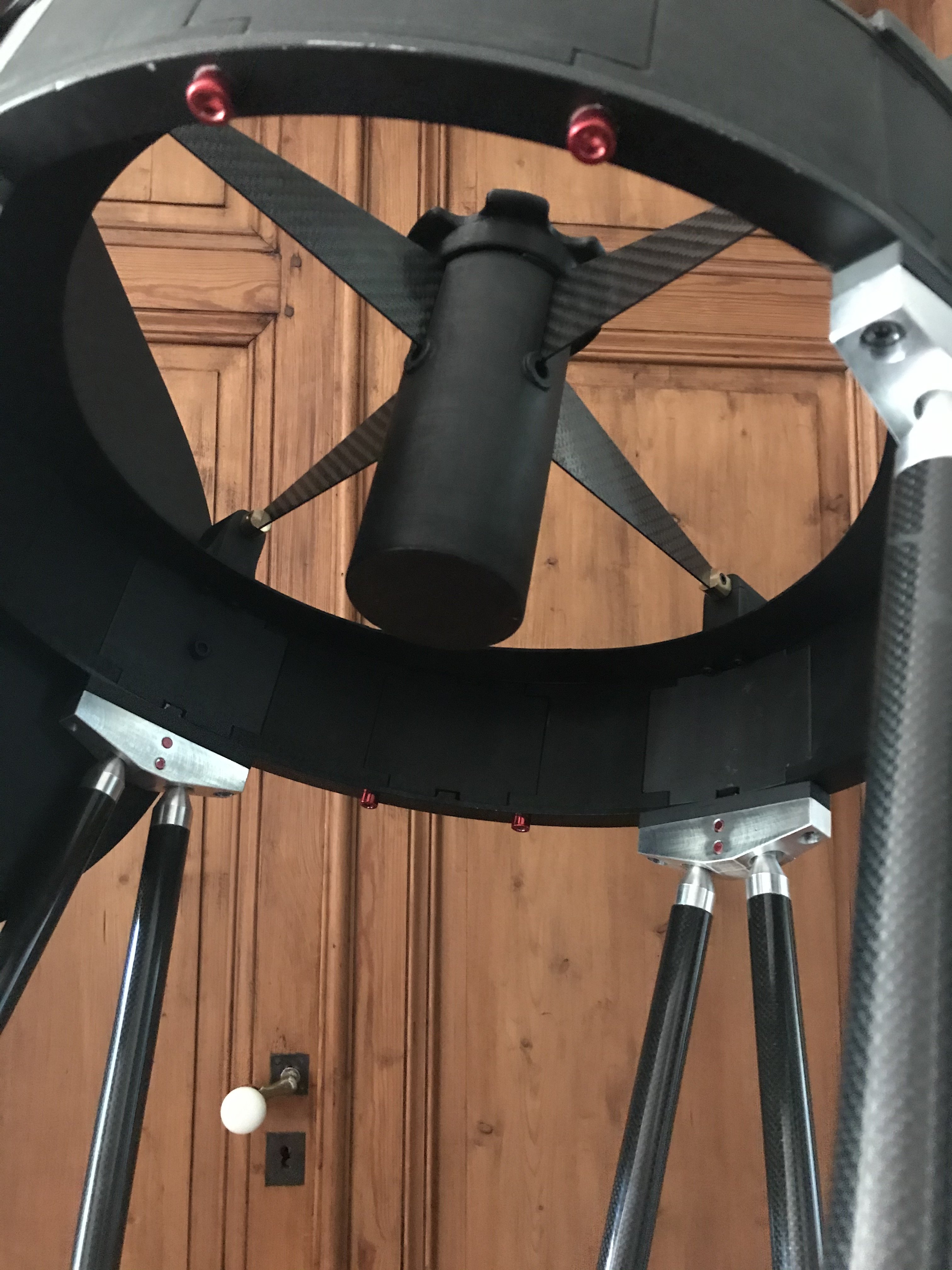

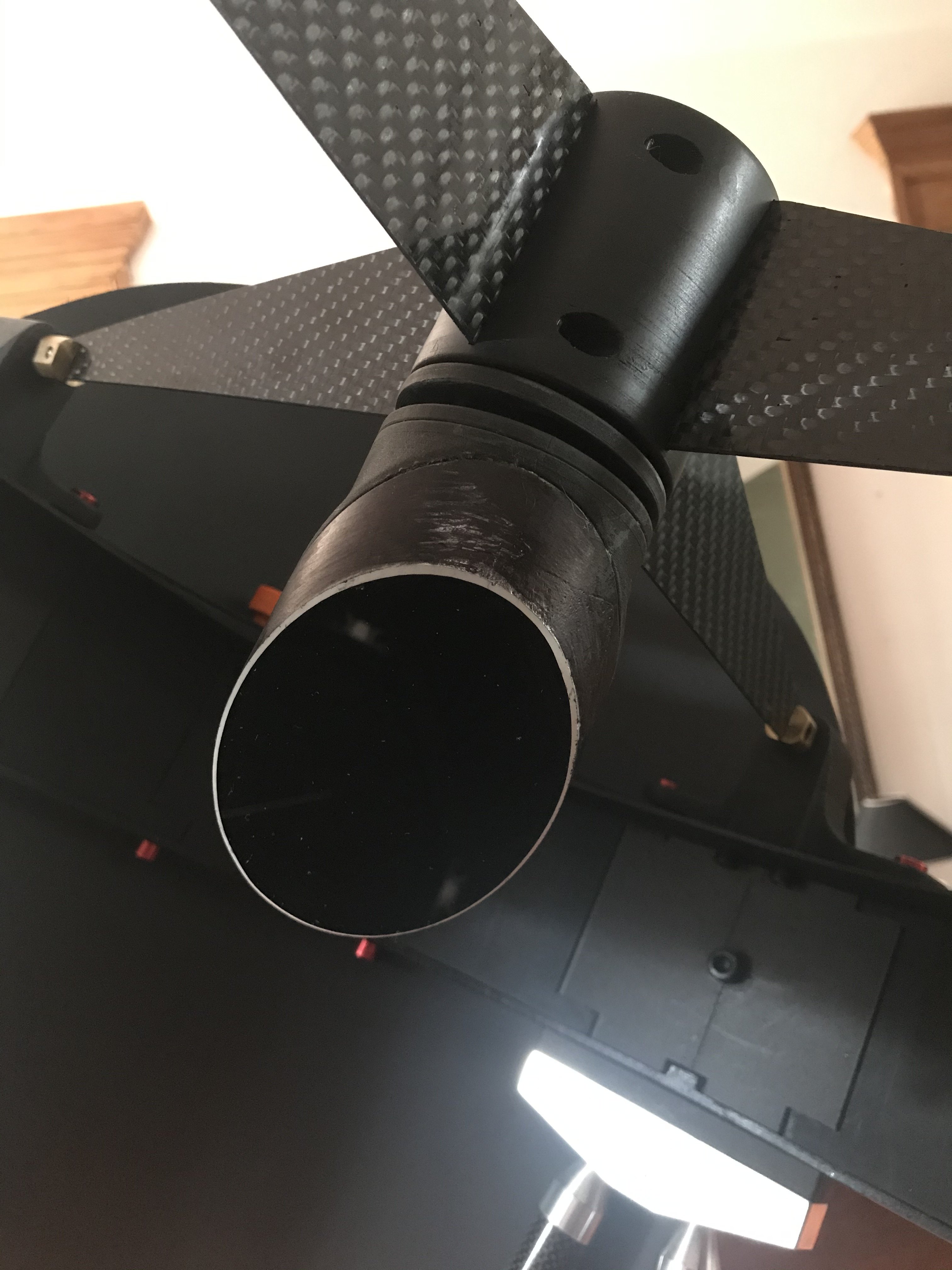

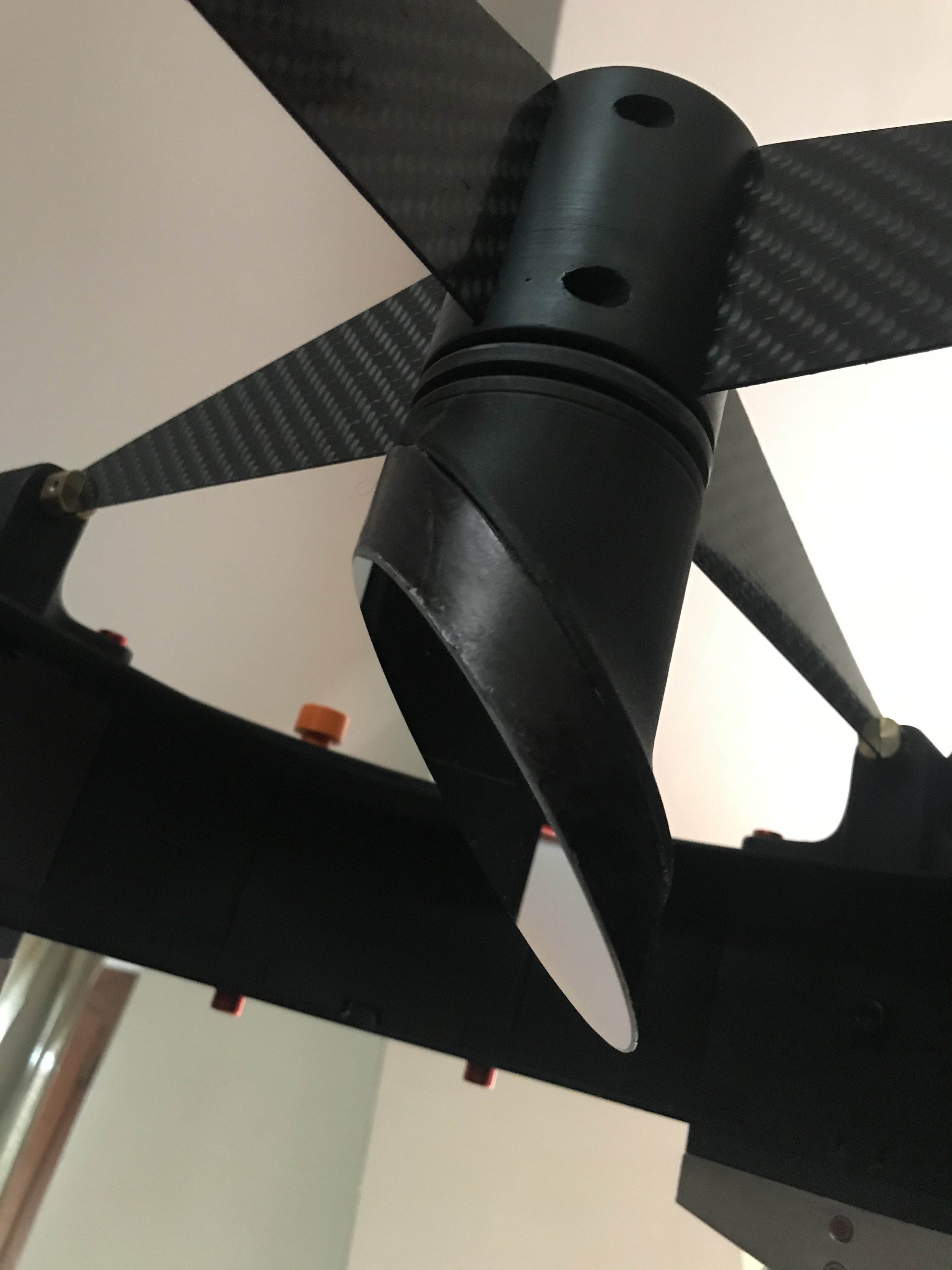

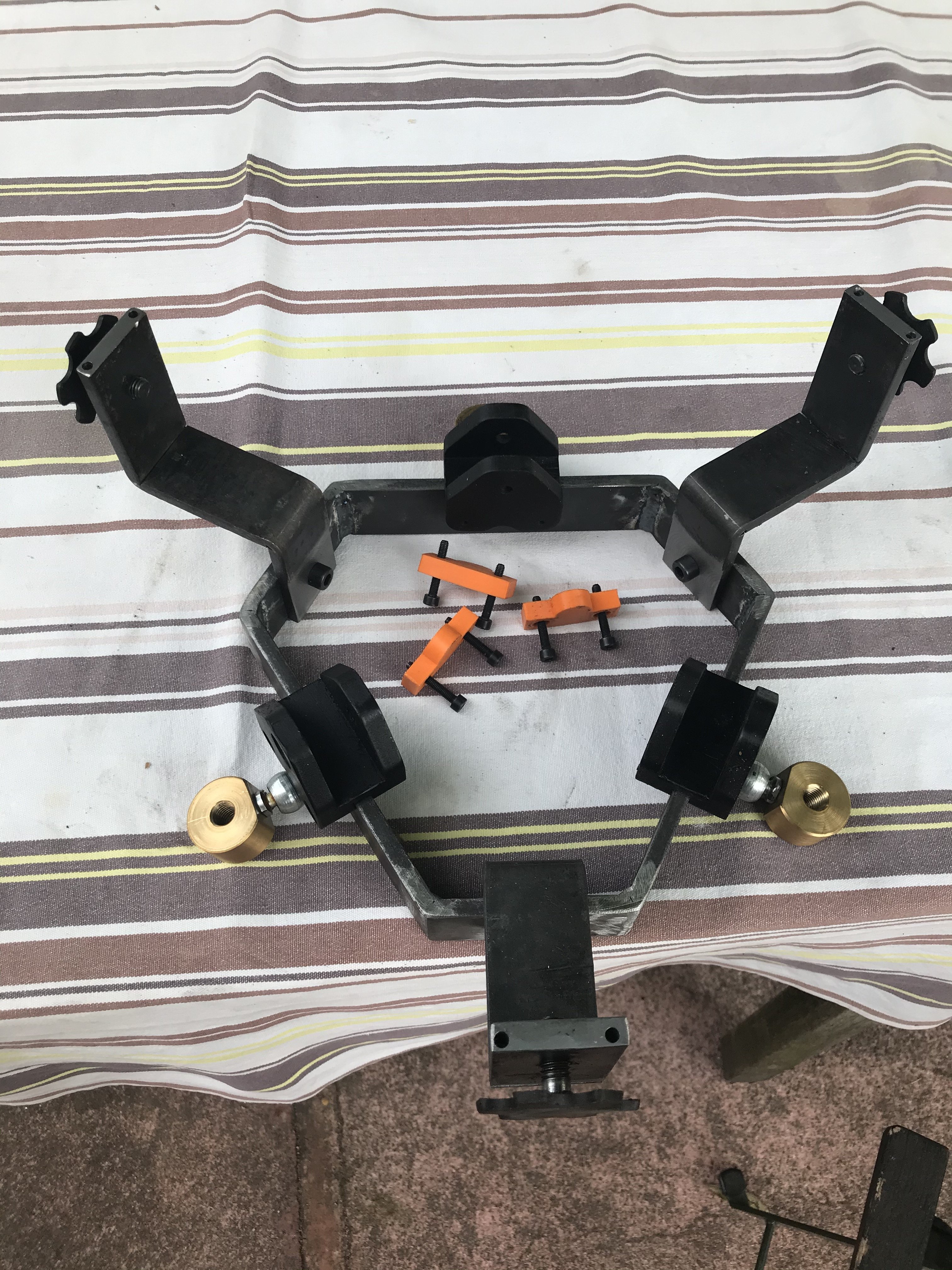

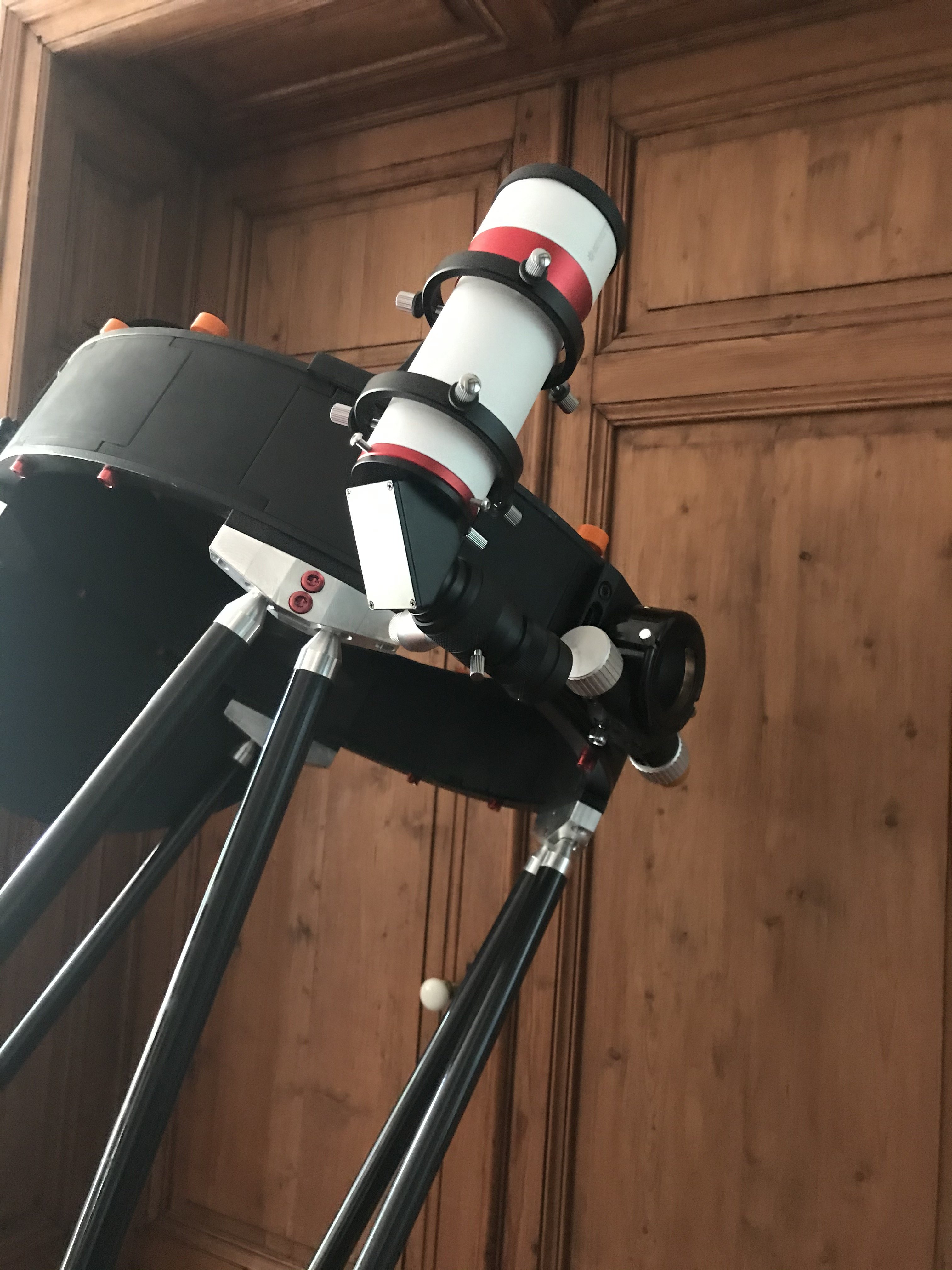

le secondaire,

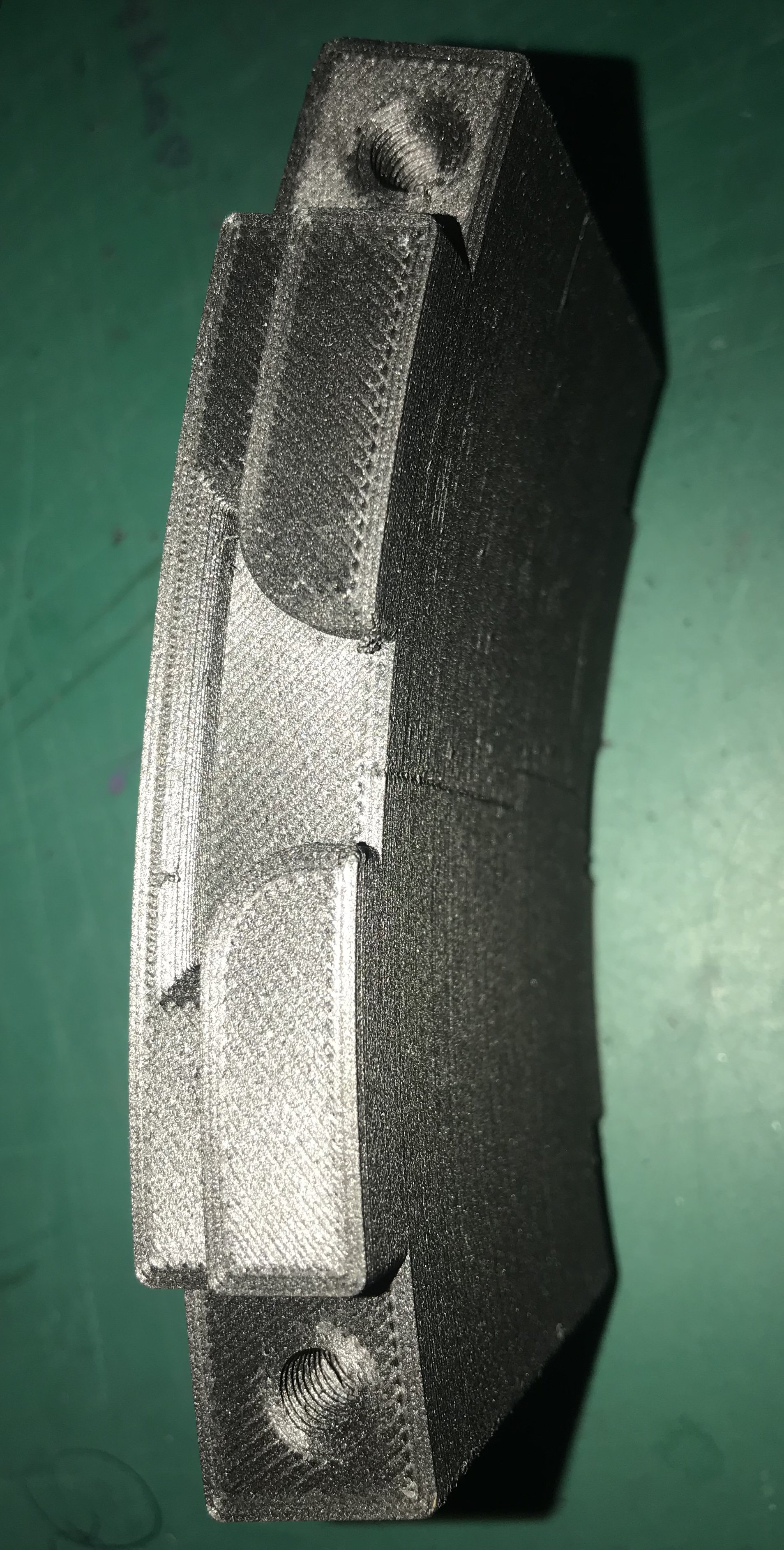

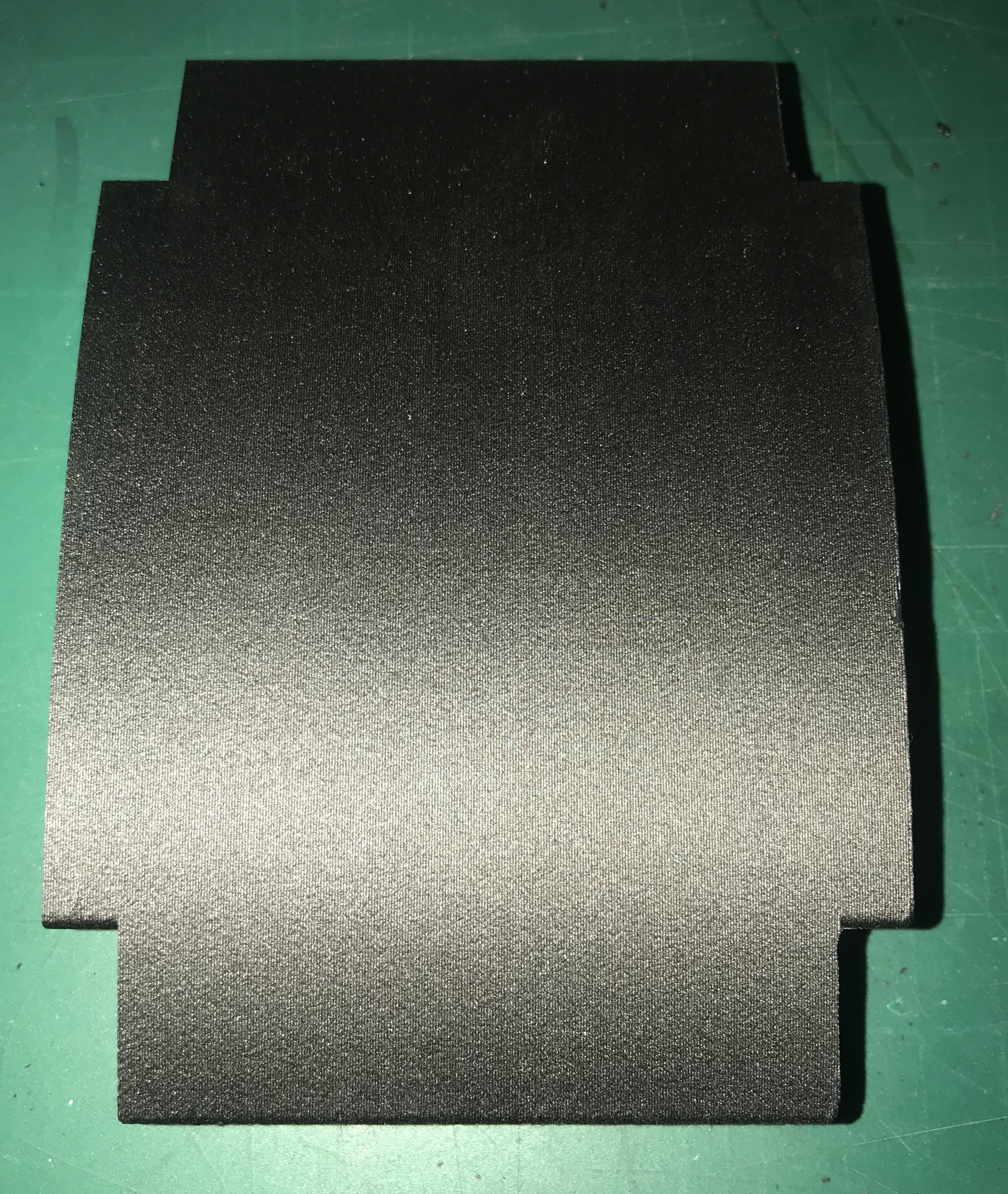

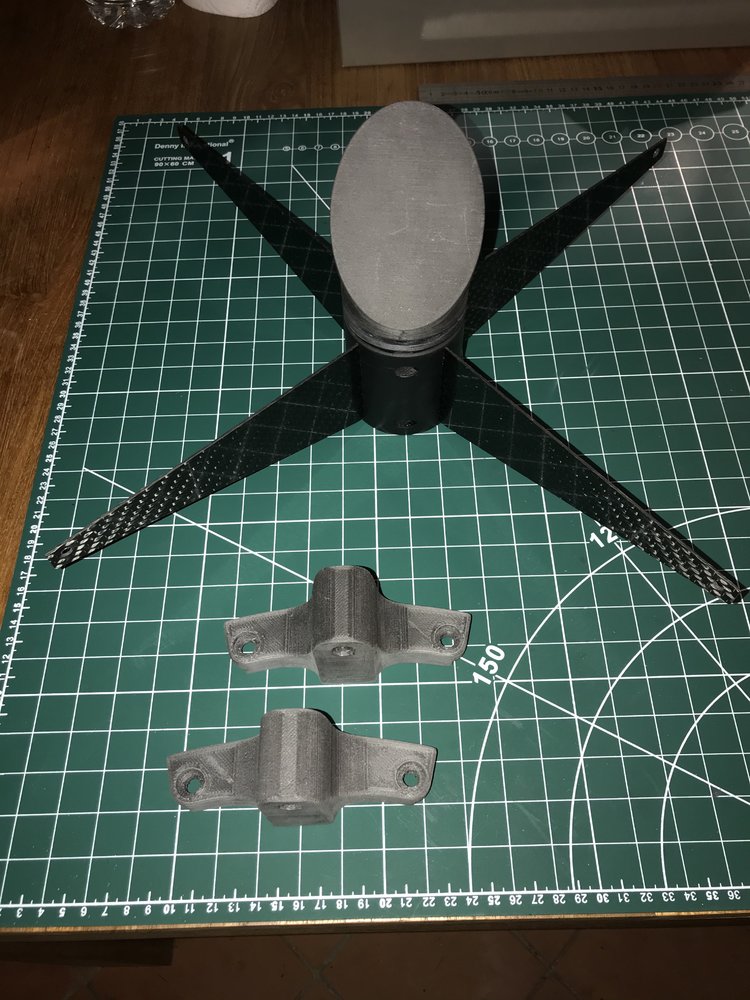

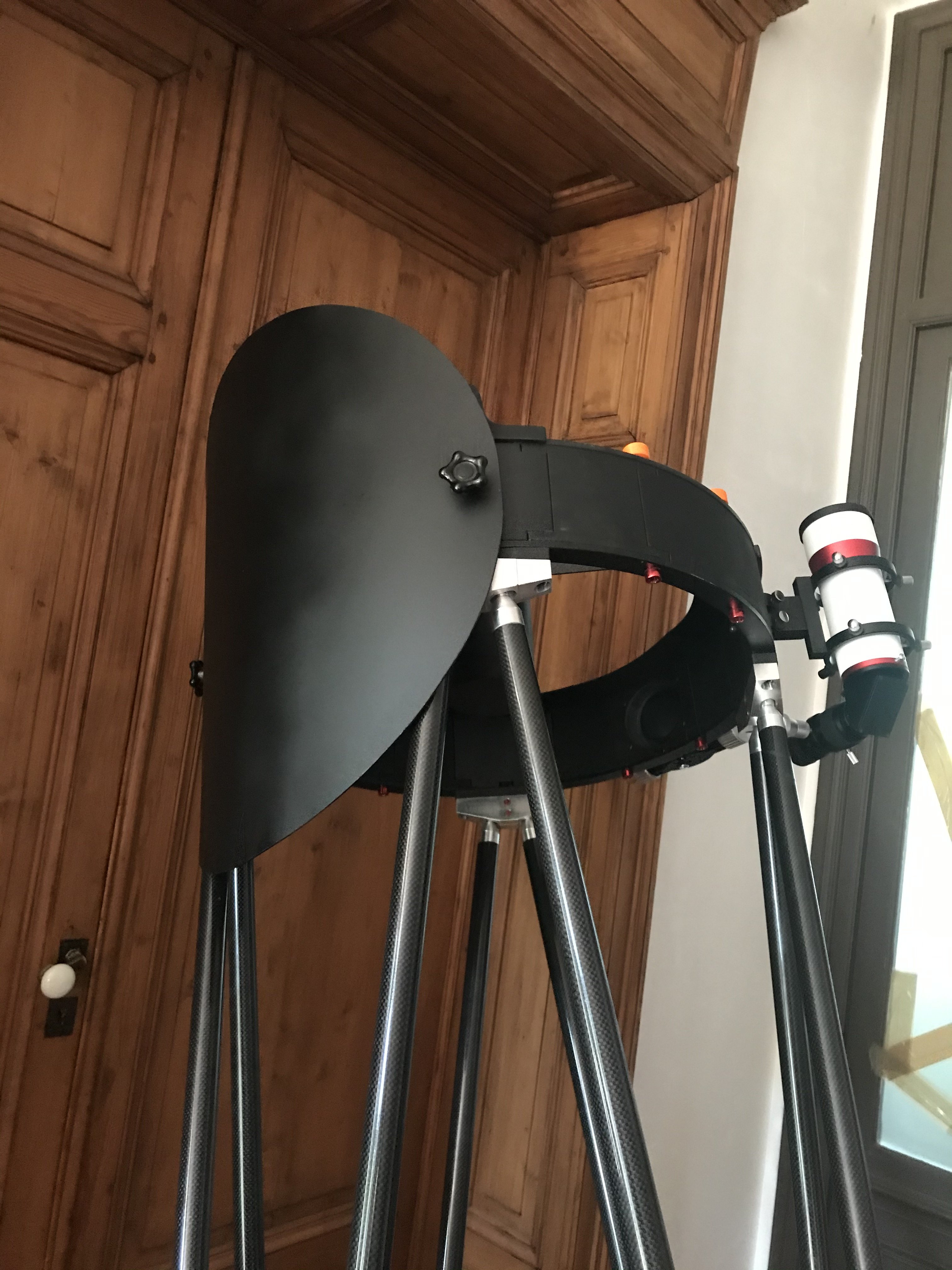

une pièce en XT-CF20 "de structure" de la cage secondaire,

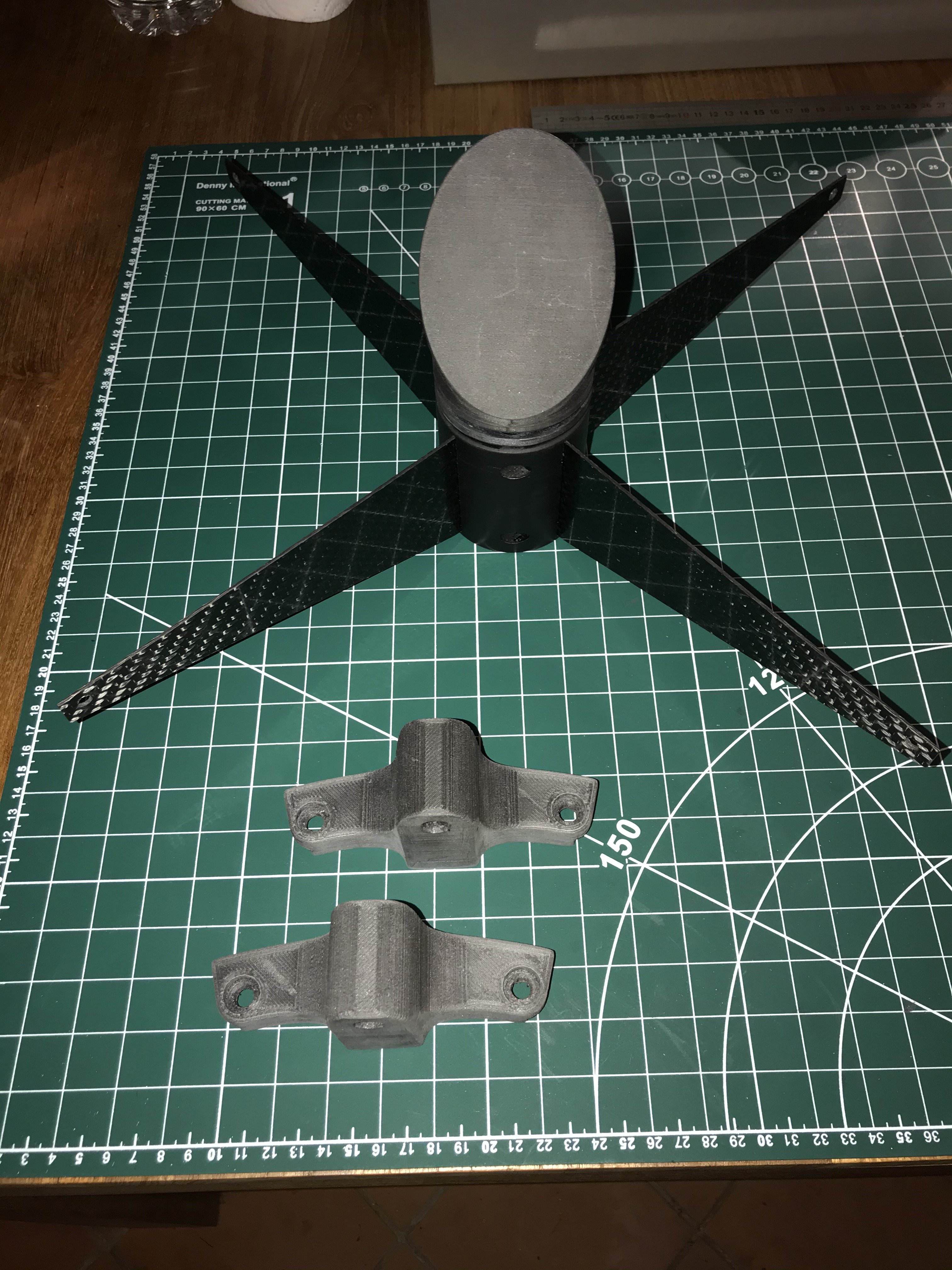

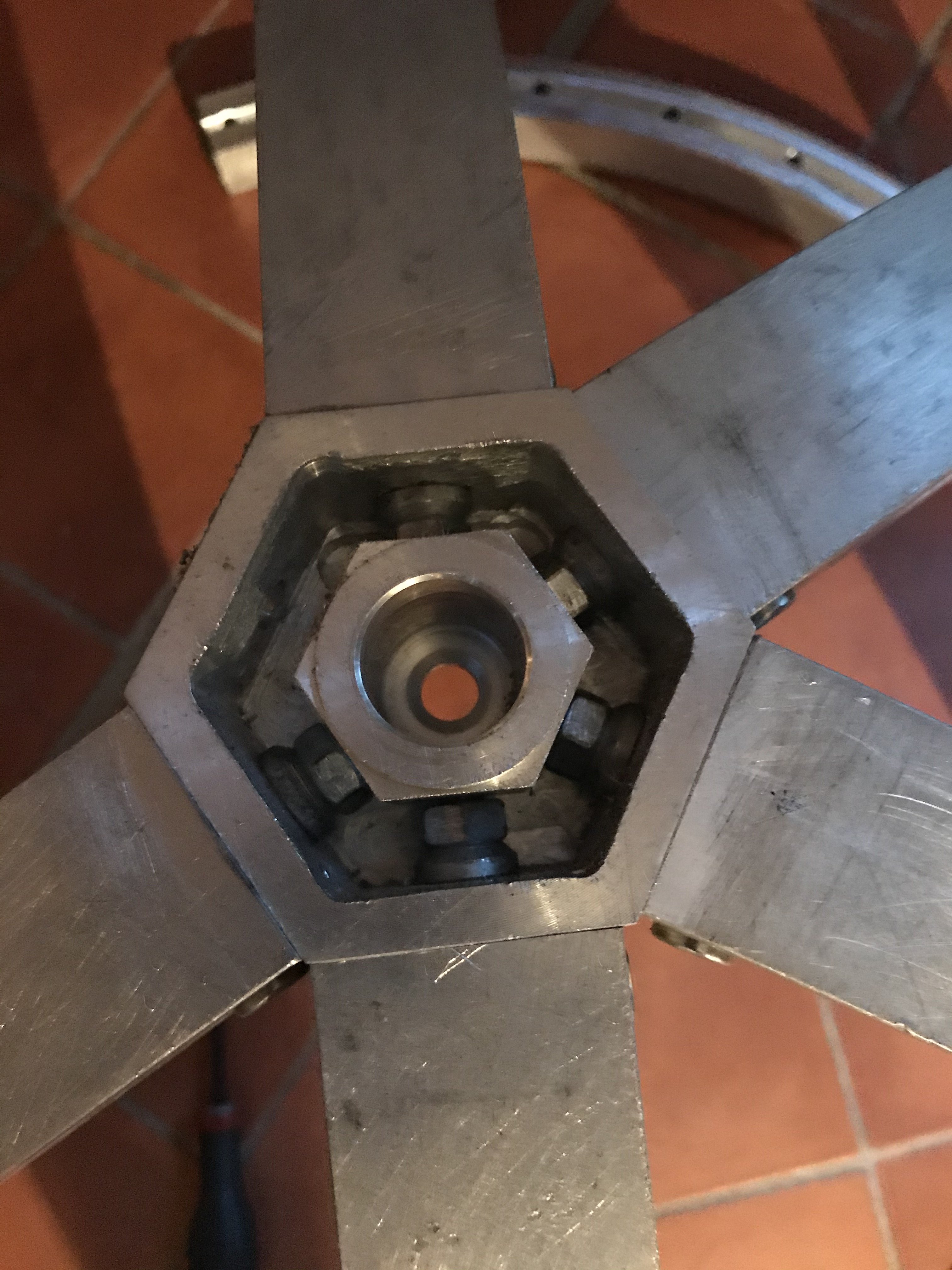

détails de l'araignée,

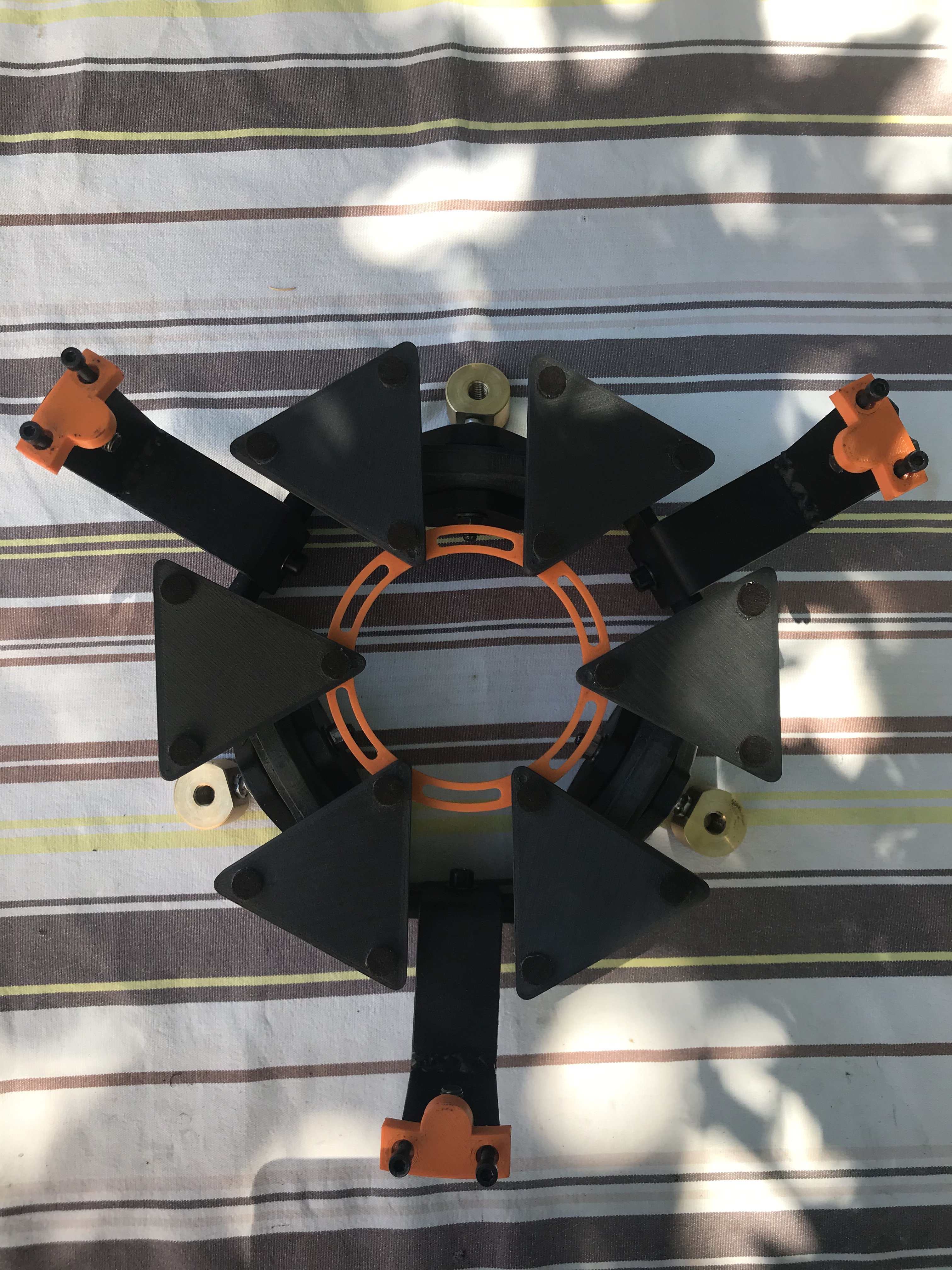

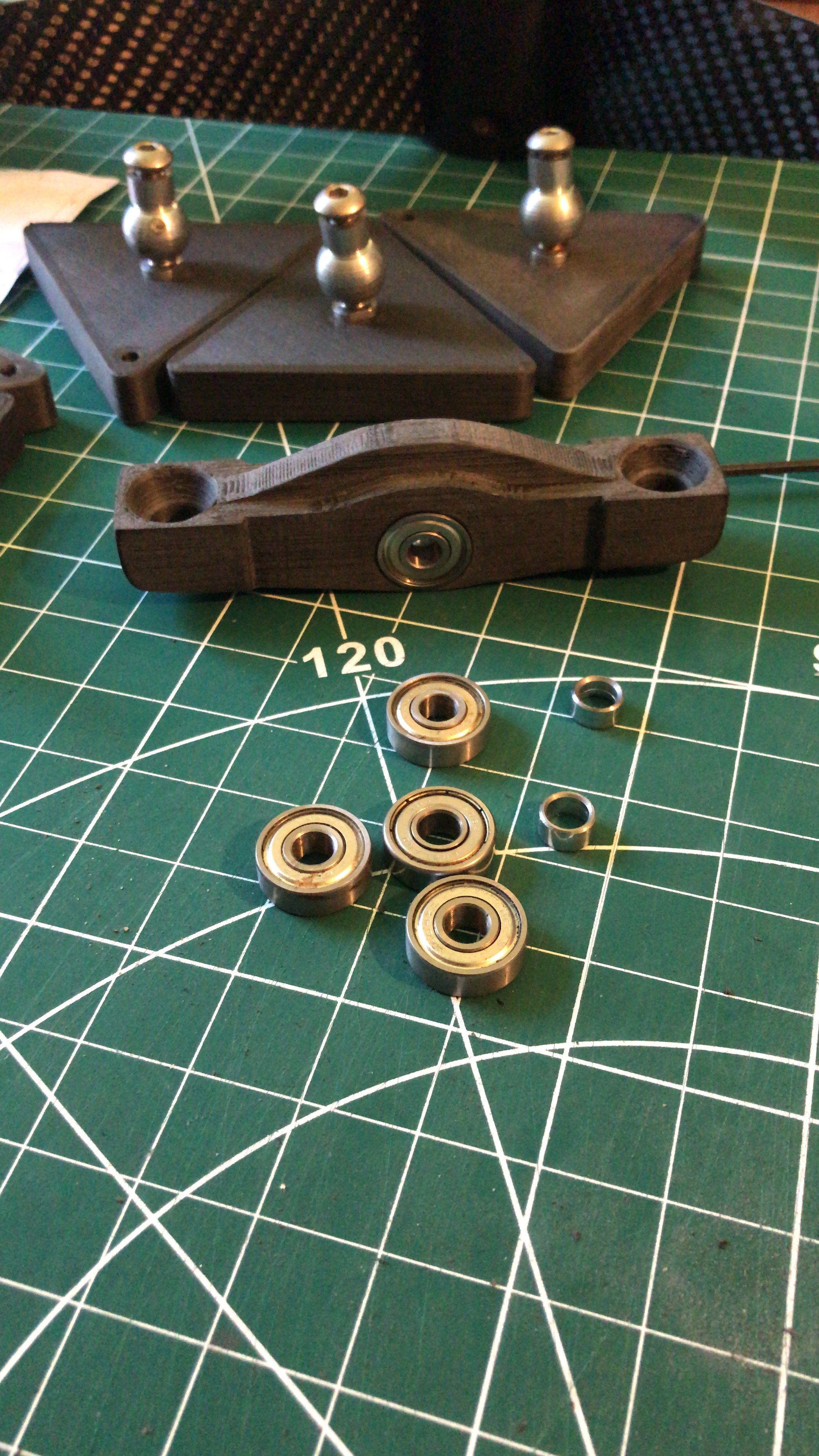

détails triangles et balanciers (les petits roulements sont ceux pour skateboard)
