Merci à vous tous

[Patcubitus]

Bonjour et merci à tout le monde,

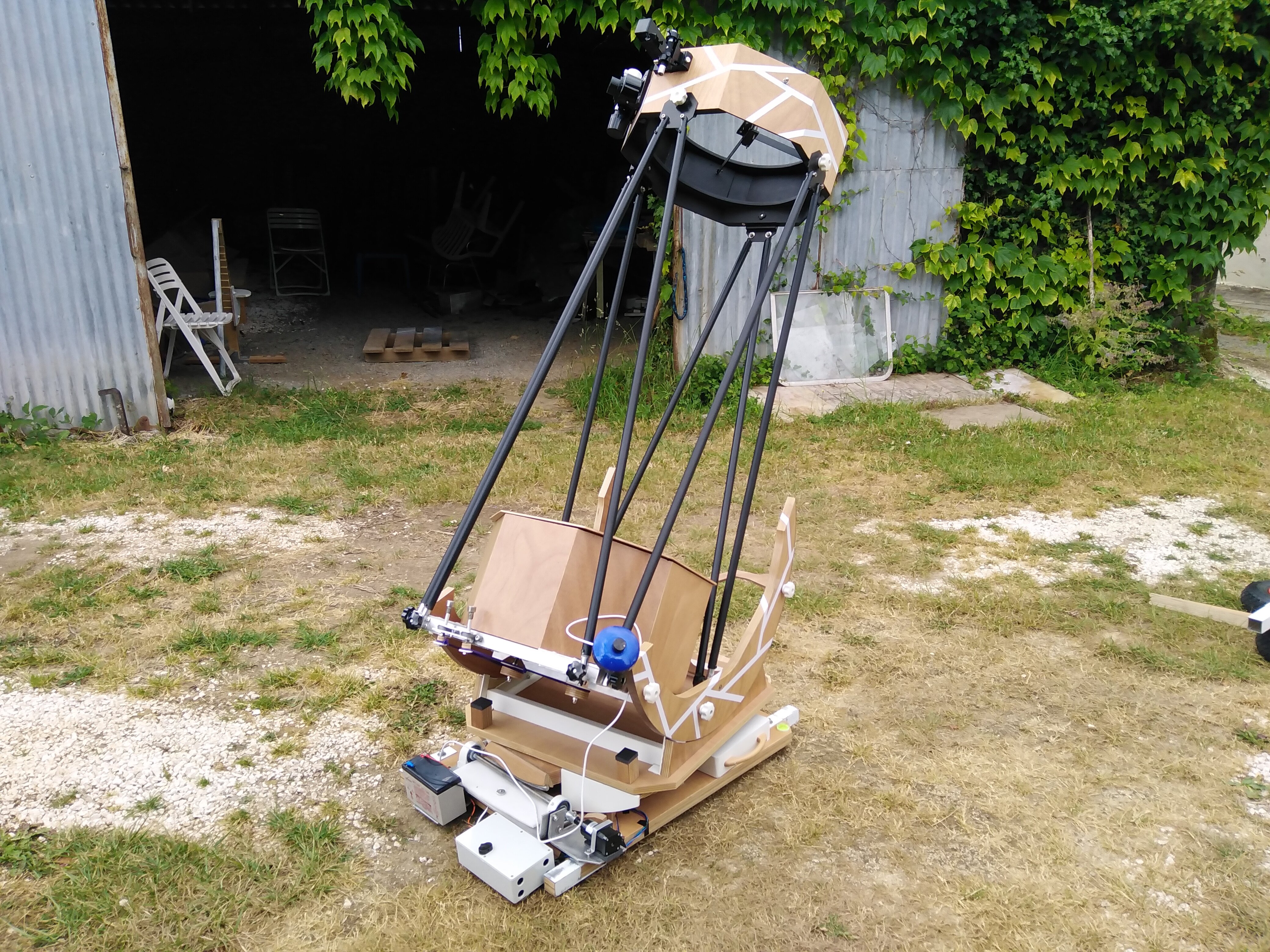

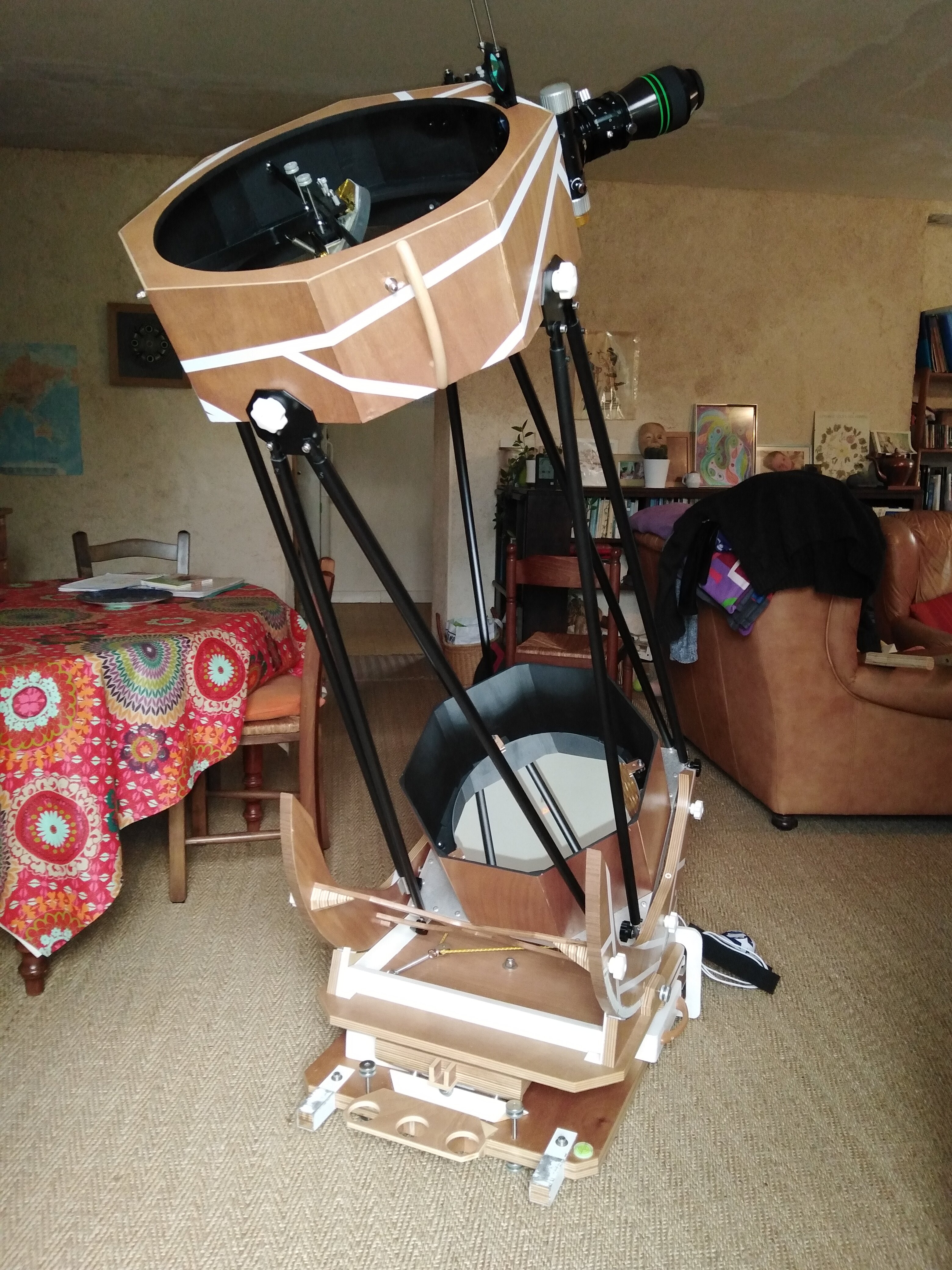

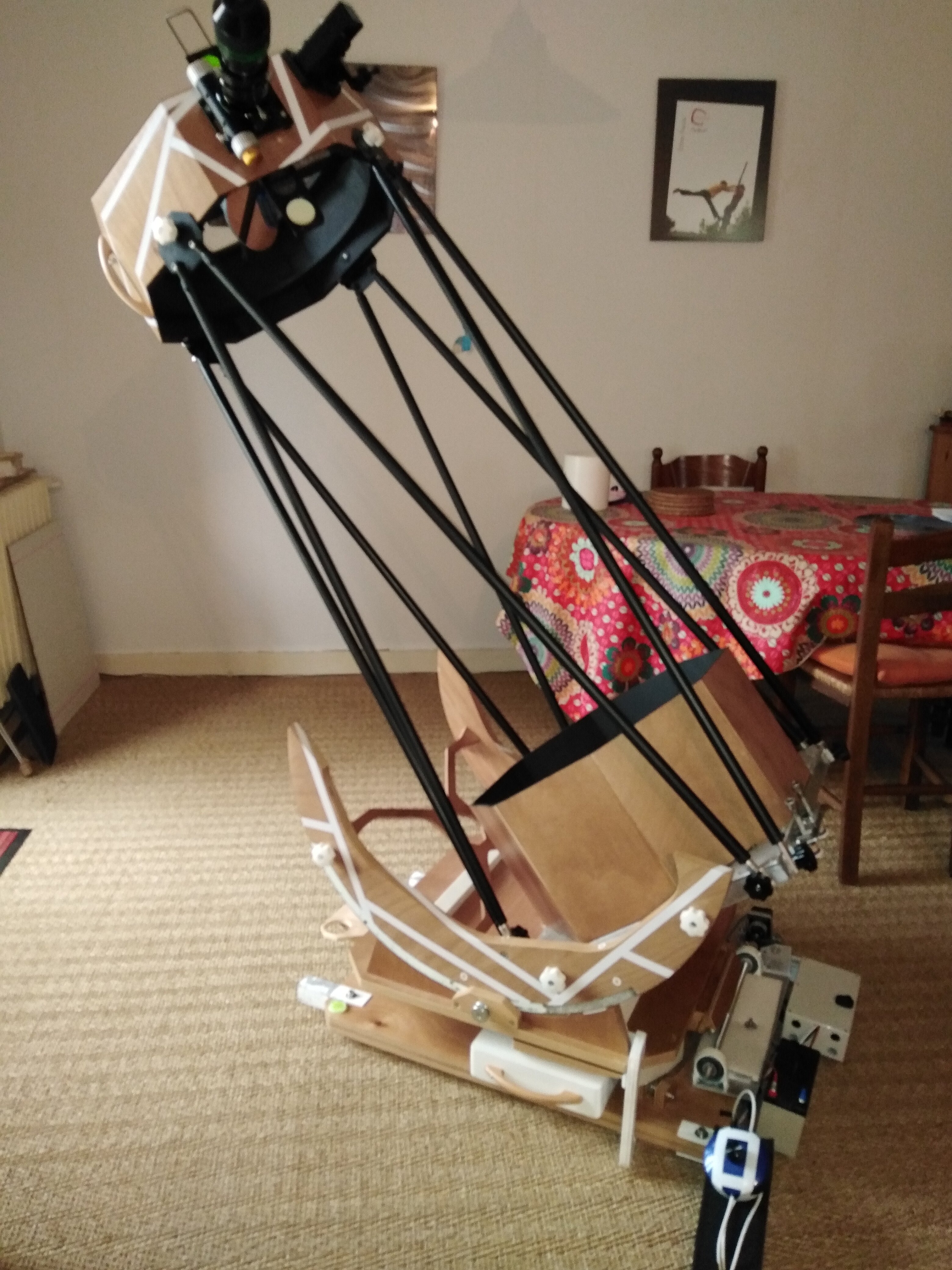

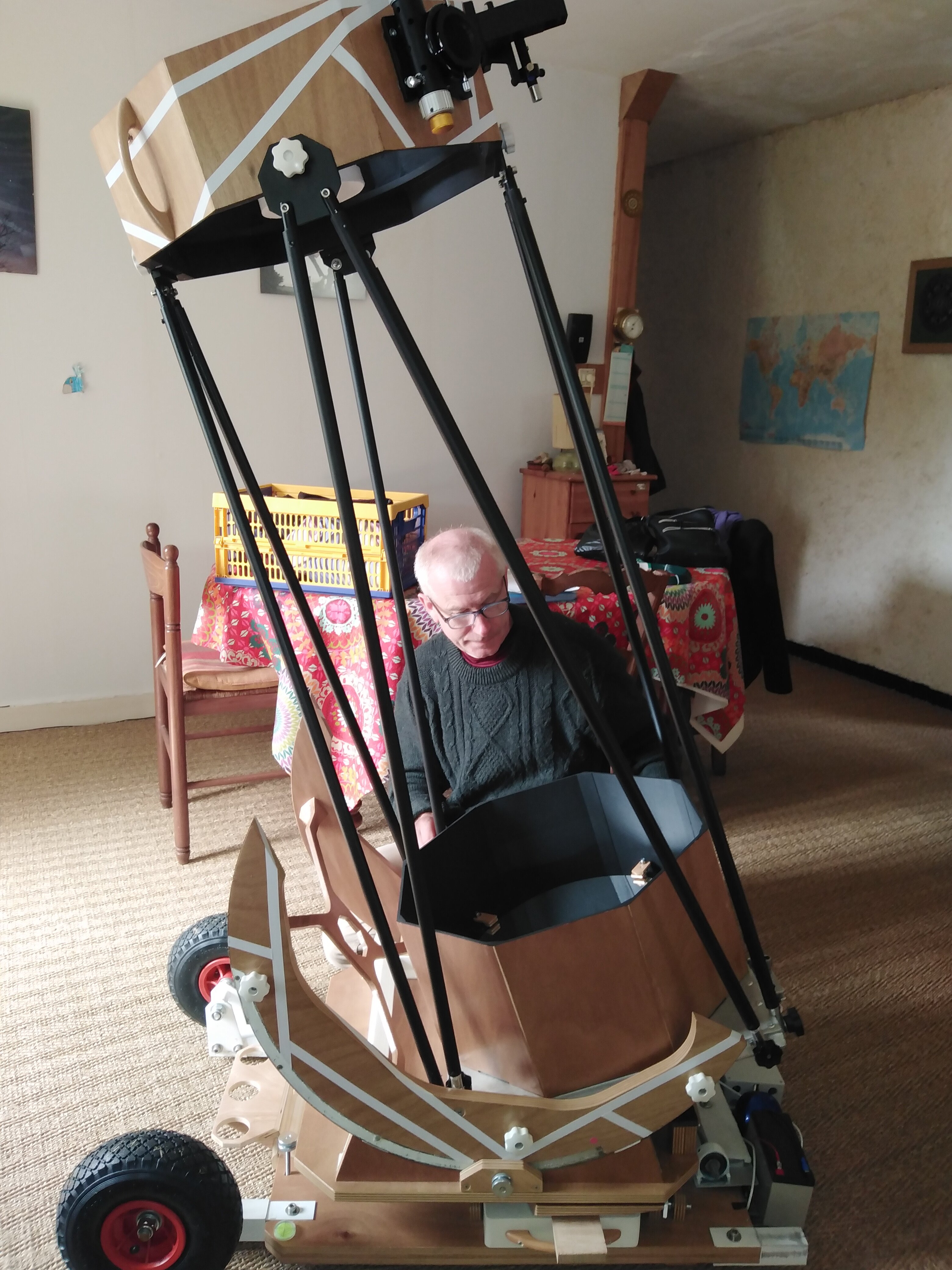

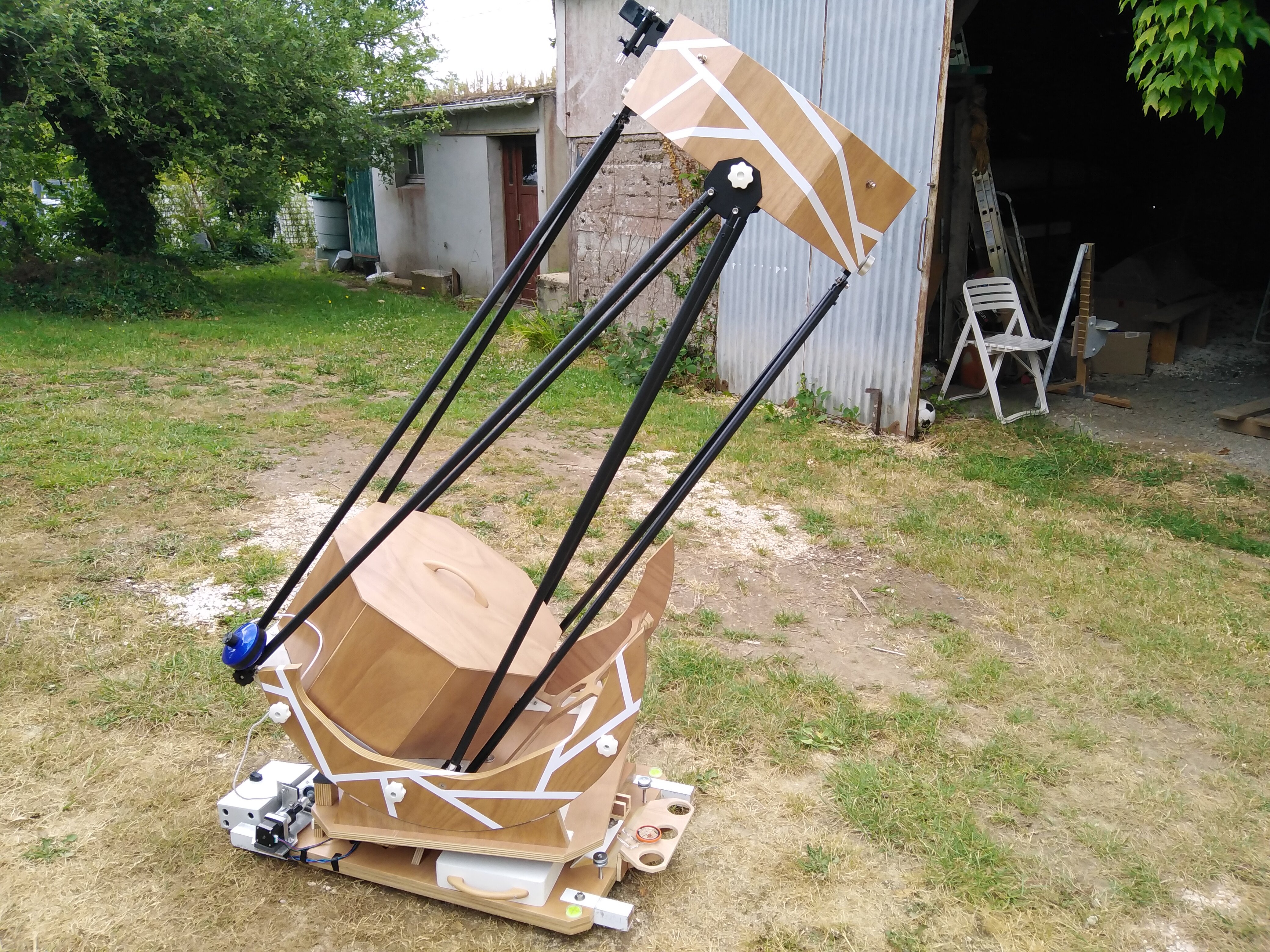

Présentation de mon Dobson 410 mm, miroirs de Terence Pelletier.



Je le met ici, car c’est bien grâce à la rubrique Les bricoleurs et à ces membres bienveillants qu’un amateur comme moi, a réussi à réaliser cette construction !



La première sortie, a été,comment dire ? .........



Je tiens à remercier tous les membres qui m’ont aidé techniquement, patiemment, à chercher, trouver des solutions, et cela n’a pas toujours été facile. Mais aussi ceux qui m’ont encouragé, motivé et soutenue !



Je vais sûrement oublier certaines personnes, et je m’en excuse par avance.

Ils peuvent bien sûr me contacter en MP.

Et ce n'est pas n'importe qui, qui m'a aidé! Vraiment, ça fait chaud au coeur!



@serge vieillard, @jvaillant, @yannick78, @HPMâd, @fred-burgeot, @yves piette, @DOB BLEU, @Skywatcher707, @den, @Moot, @Subwoof, @jgricourt, @José9, @zeubeu, @Le Den, @Astroced69, @rchau, @olivdeso, @Jean Louis, @popov, @JMDSomme, @CATLUC, @macfly51, @Guilaume, @pancho61, @gerard33, @T_410_carbone, @moebius9, @Fred_76, @AZtro, @Krysnouf, @Norrin radd 77, @tictactoc, @Chtit Bilou, @martial_julian, @dob250, @Cedric02700, @maire, @sixela @Daube-sonne, @jp-brahic



Même si l'on ne s'est pas croisé sur le forum, merci à @Strock Pierre(au moins,  pour une araignée géniale qu' le blog de Yves Piette, m'a indiqué), et à Magnitude 78.



Merci à Mr Terence Pelletier pour ces miroirs.Et d’avoir toujours très rapidement répondu à mes mails et mes questions. Son professionnalisme et son honnêteté.



Fabrice et Emmanuelle de chez L’Astronome à Lorient, que je connais depuis 20 ans et qui ont été à mon écoute et n’ont pas hésitez à me renseigner, chercher des idées sur différents matériels et possibilités qui pourrait correspondre à ce que je cherchais, en plus de leur convivialité et amitié.



Merci aux Administrateurs et Modérateurs de ce site. Sans Webastro, je n'aurai jamais vécu cette aventure passionnante, et qui ont une photo de profil qui me fait peur !



Ça a été une saprée aventure que de rêver, d’imaginer, de cogiter, construire ce Dob pendant un peu plus d’un an et demi, avant la mise au point final théorique, en attendant les miroirs.

Mais qu’est ce que j’ai pris mon pied !  Vraiment génial de le faire!



L’aventure va continuer bien sûr, du côté observations, où déjà après une seule sortie pour tester et voir la prise en main du dob, la surprise et l’émerveillement étaient au rendez vous.



Le ‘design’ est perso, et même si la cage de bafflage n’était pas indispensable, et bien sûr "lourde", par rapport à une chaussette, c’était mon idée de départ ! Le délire de l’artiste !

J'ai un 410 mm, façonné par un Artiste pousseur de verre!

Qui va me faire planer ! .............. Wahouwwwww



Loin des tous carbones extra-légers, que j’admire beaucoup par ailleurs.

Parce que faire du carbone-résine ou carbone époxy quand on est pas de la partie : Chapeau bas Messieurs! Faut le faire !

Je sais un peu de quoi je parle, ça a été mon métier pendant 36 ans!



Le rêve qui n’en était même pas un, au début, a germé, suite à la refonte de mon Dobson Meade Starfinder 318 mm qui n’était plus utilisable mécaniquement.

J’étais d’ailleurs venu sur Webastro, que par intérêt, rien que pour cela au début ! Non, non, je n’en suis pas fier !!!



Mais j’ai trouvé une super communauté, et de fil en aiguille, je me suis socialisé  et j’essaye aussi d’aider comme je peux.

A la fin de la construction du 318mm, qui fonctionne bien, je me suis dis… Pourquoi pas un 400 mm, avec un miroir d’occase ( Ben oui, j'ai toujours été smicard! Mais c'est pas grave hein!!!) !



Problèmes supplémentaires pour le 400 mm, par rapport à mon 318 « semi DIY » j’étais cette fois ci obligé de fabriquer un barillet (Gros problème là!). Merci à Serge, Fred, HPmâd, jvaillant et Yannick.

Et je l’imaginai avec une plateforme équatoriale intégré !

Eh ben c'est chose faite!

Et même si je n'ai pas testé la plateforme équatoriale en condition réel, le barillet fonctionne super bien et l'image est top. Les mouvements sont assez fluides, même si pas top.

Et, je ne vois pas d'énormes défauts, pour l'instant!

Même la bino Maxbright II+ PWM 2X passe, au millimètre près! Ouf!!! Merci à @jgricourt







Je suis très content de mon système de brouette qui n'a pas besoin de goupille ou vis à mettre ou enlever. C'est très rapide et pratique par rapport à mon 318 mm.

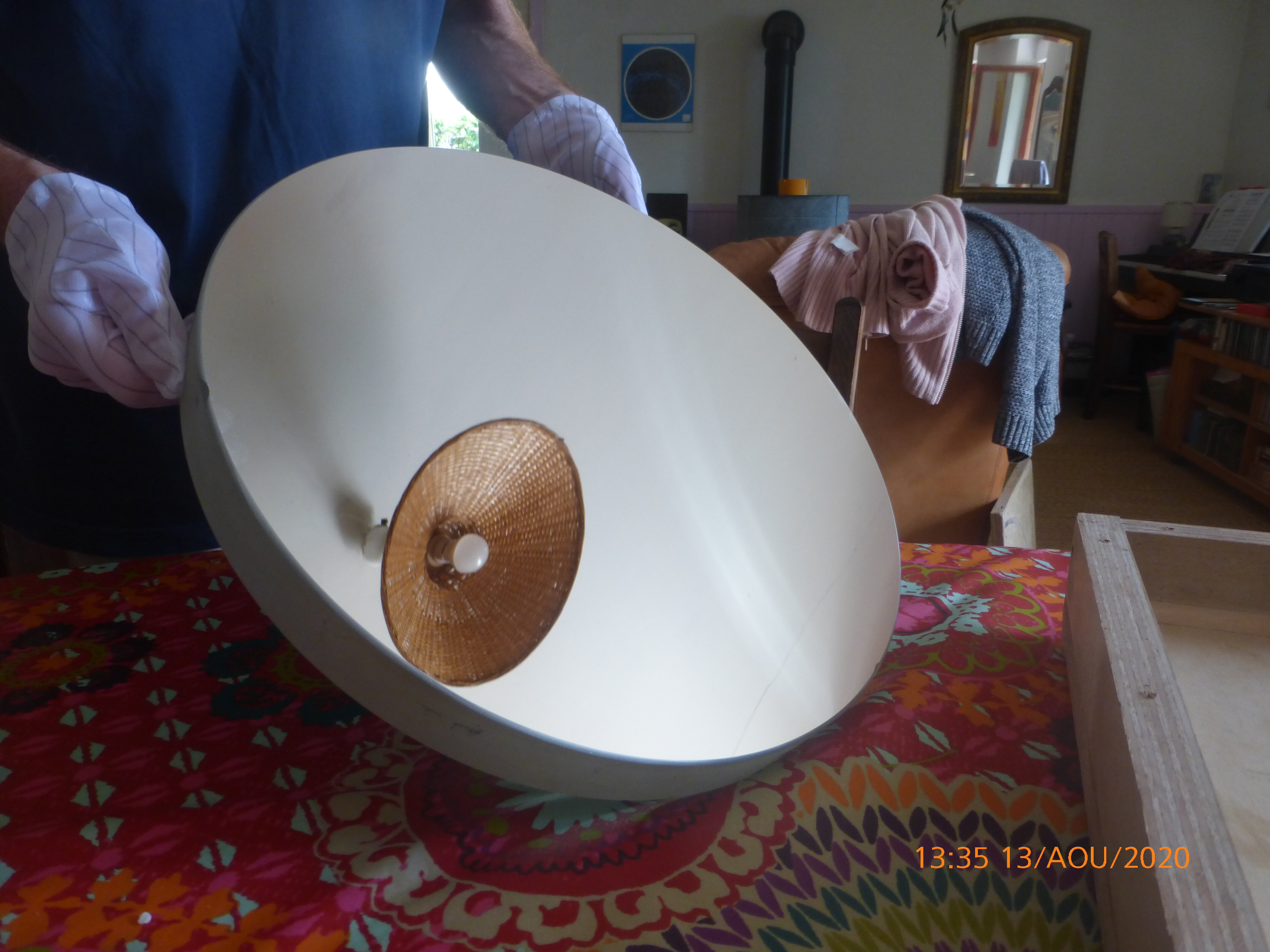

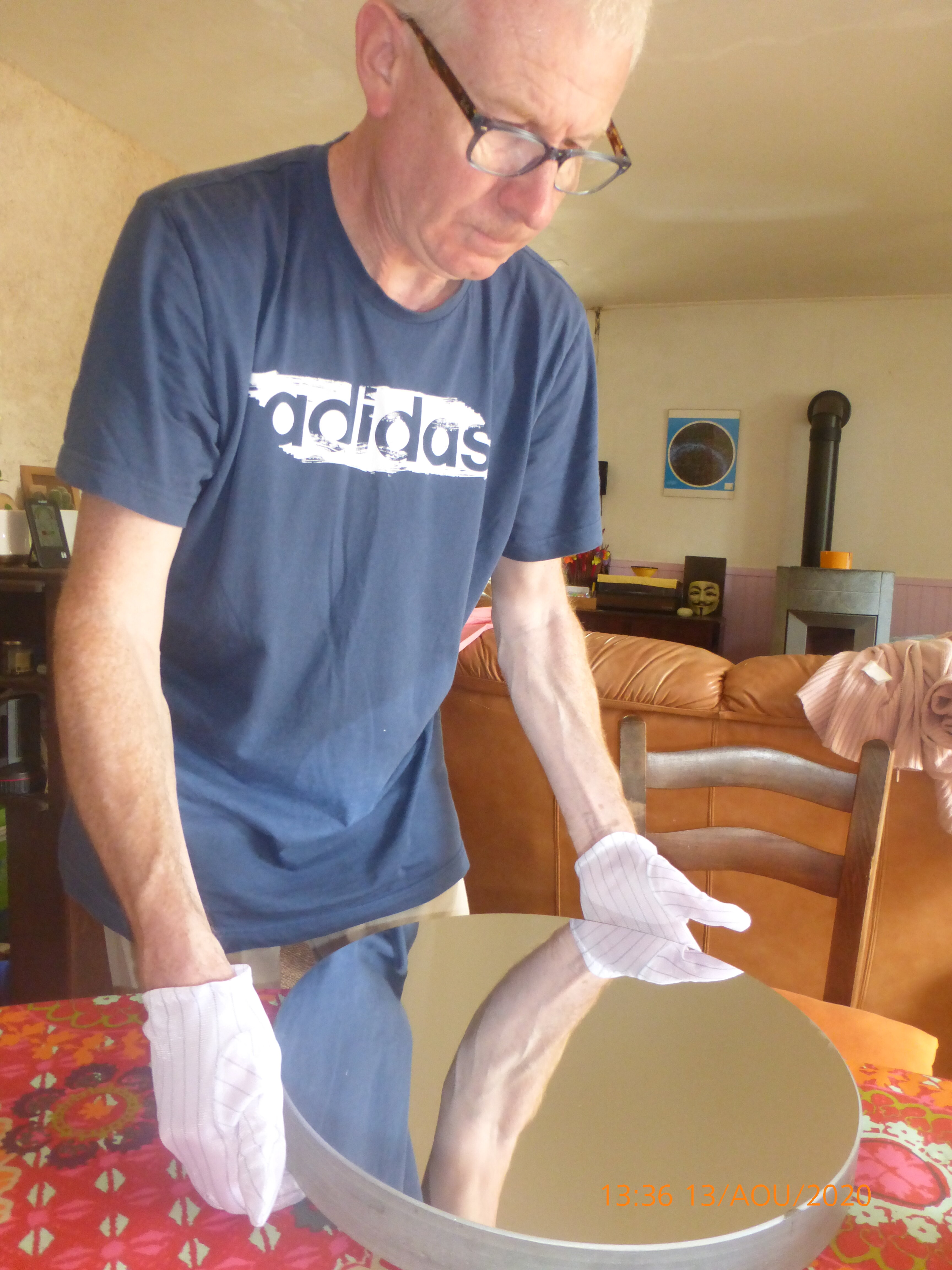

--Donc, miroirs primaire de 410 mm, F/D 4 et secondaire signés Terence Pelletier.

--Le poids est de 40 kg au total, en comptant la batterie de 2,6kg et un moteur pas à pas de 1,2 kg!

--Une hauteur de PO à 1650 mm.

--8500 mm X 6200 mm à la base de la plateforme équatoriale.



Bon ciel

Pat



Améliorations apportées après les premières sorties:



--Le seul vrai "soucis" que j'ai eu, c'est que j'avais tellement peur qu'il pique du nez, et que je sois obligé de rajouter des contre poids, qu'il fait l'inverse arrivé près du zénith.

J'ai donc fait un système de tendeur et ressorts pour évité ce petit problème.







-- Et malgré que pour l'araignée, j'avais mis des inserts inox dans l'aluminium, pour les vis de collimation. Il y avait un petit jeu qui m'énervait. J'ai donc rajouté des ressorts sur chaque vis pour être tranquille.



Quelques photos plus détaillées:

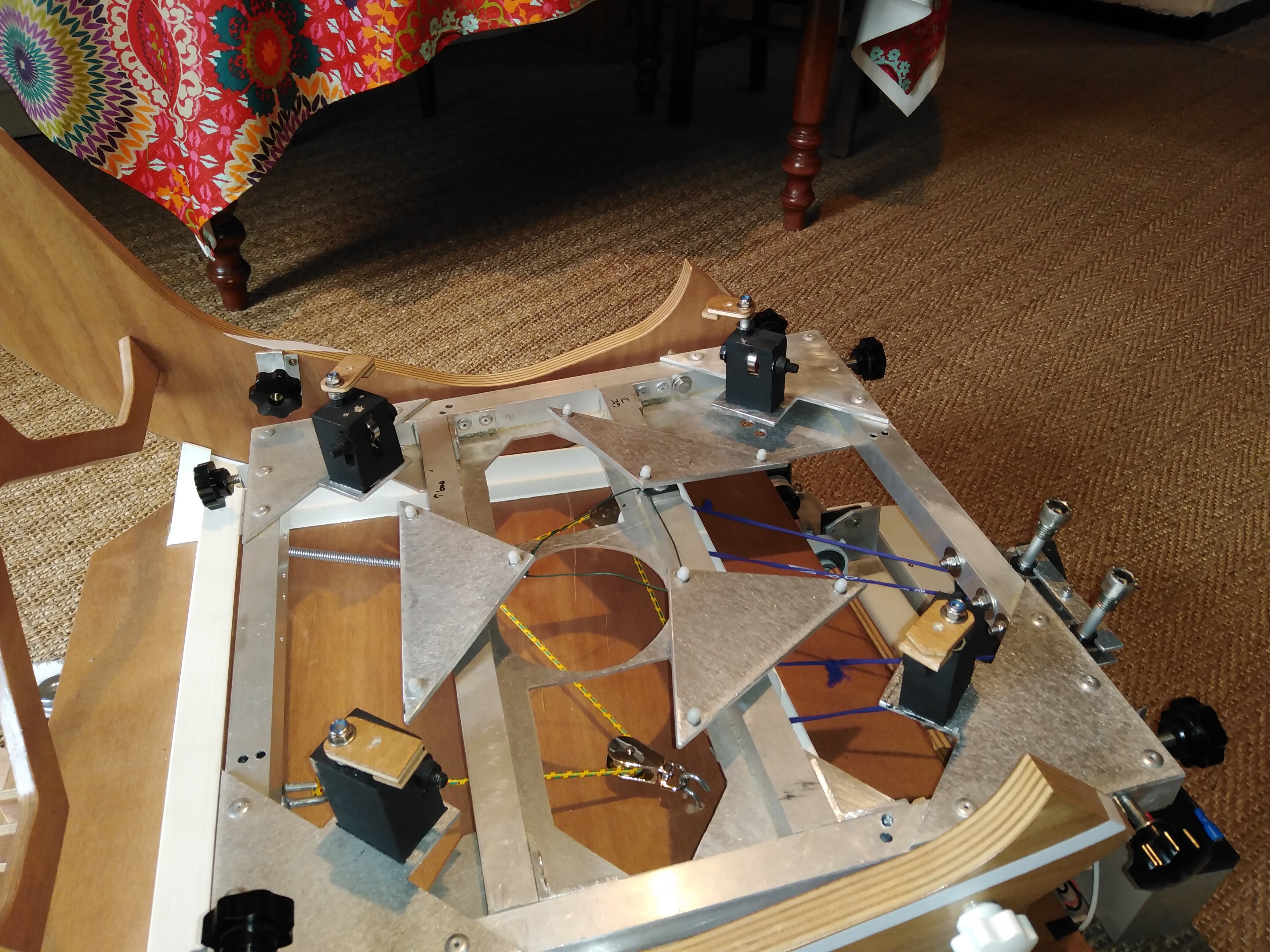

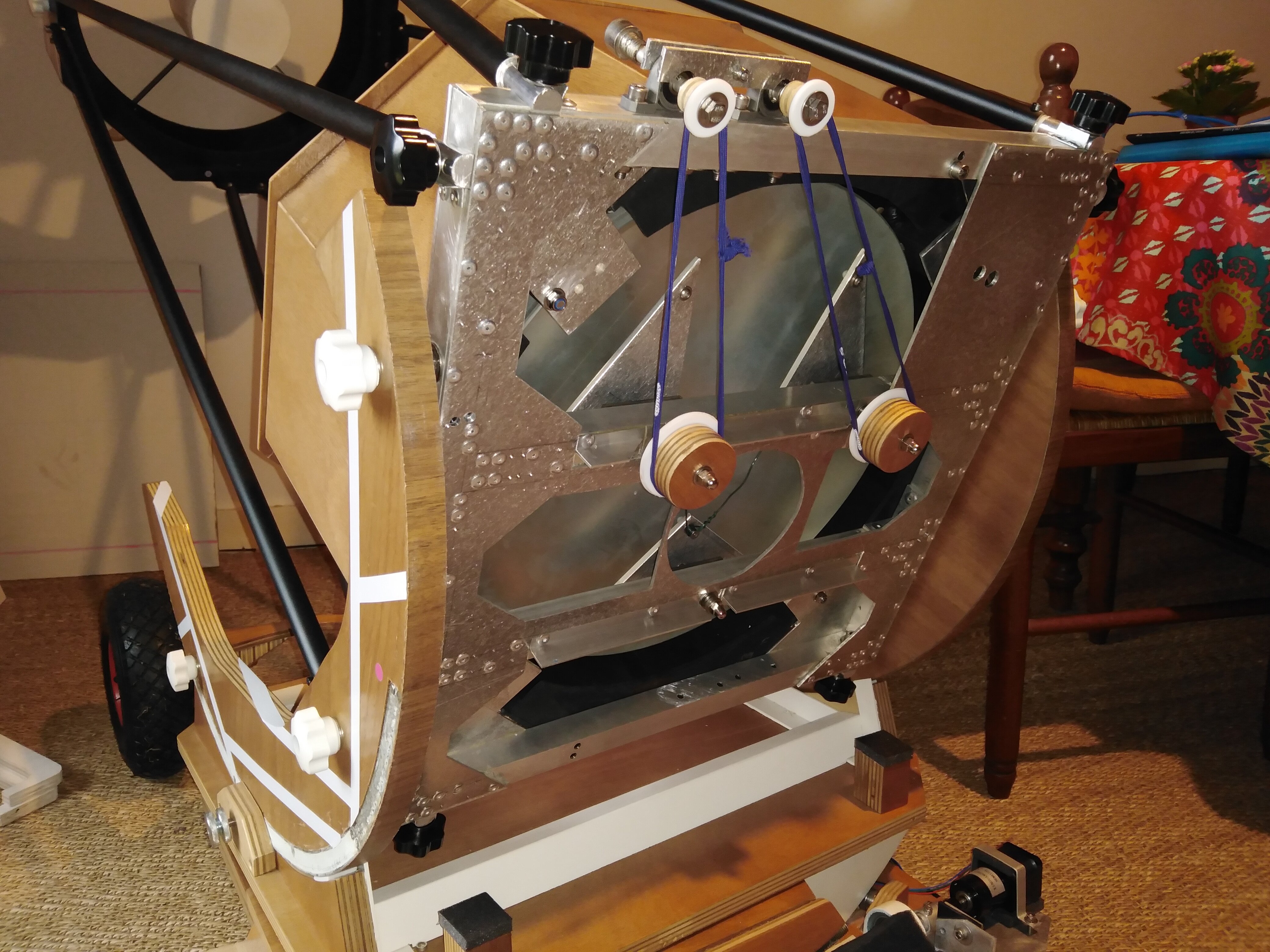

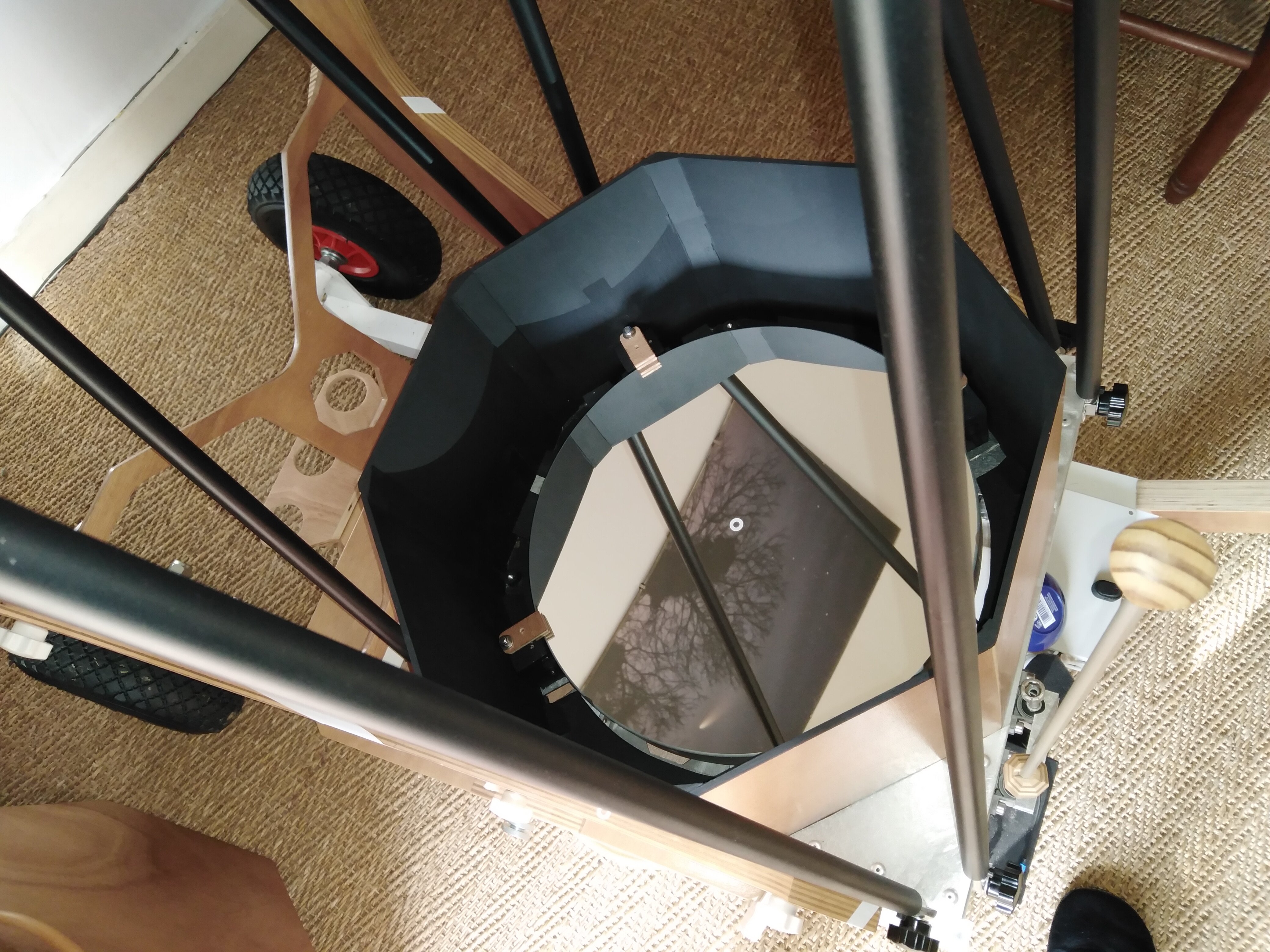

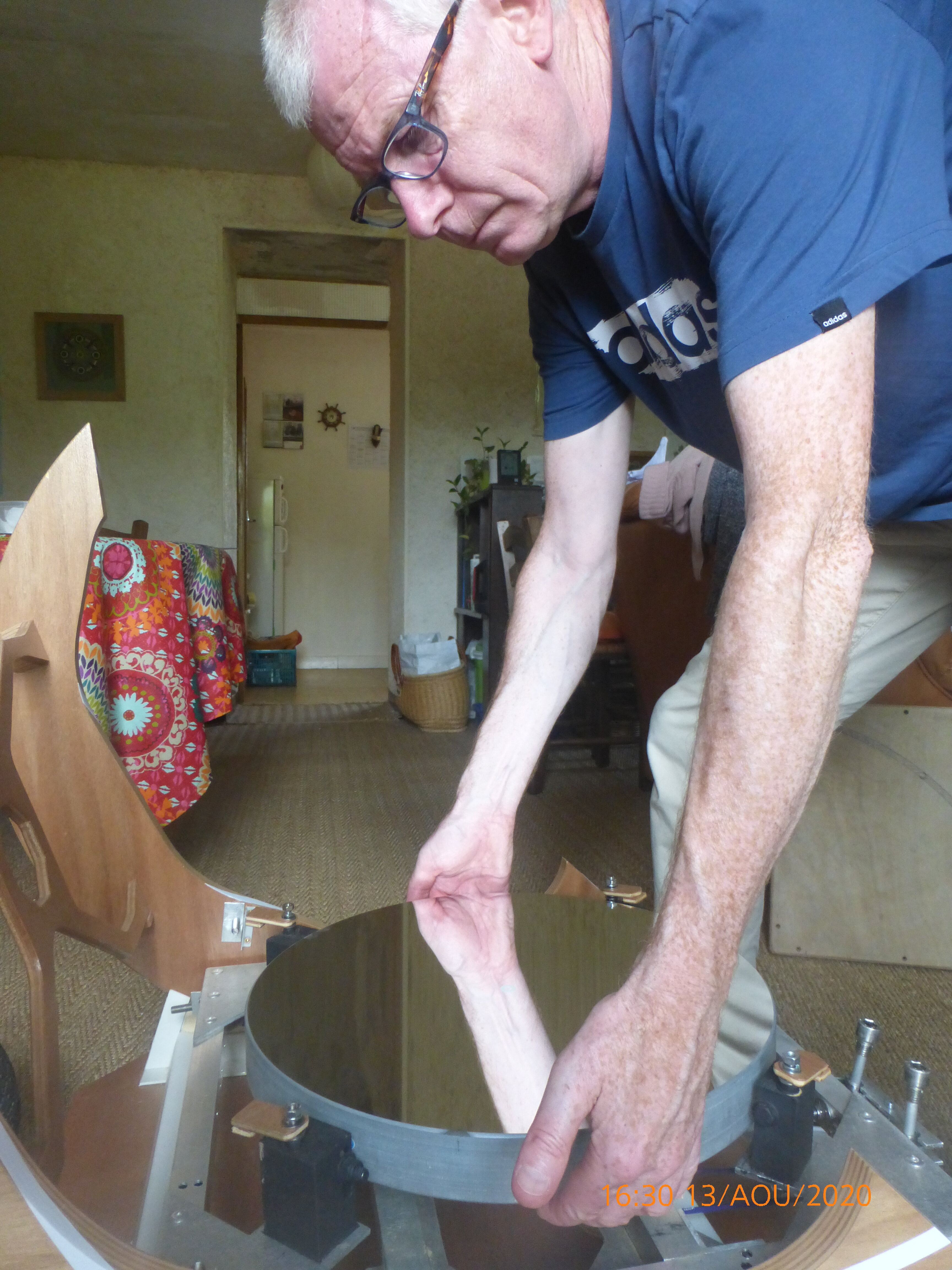

Le barillet, tourillons et contreventement:

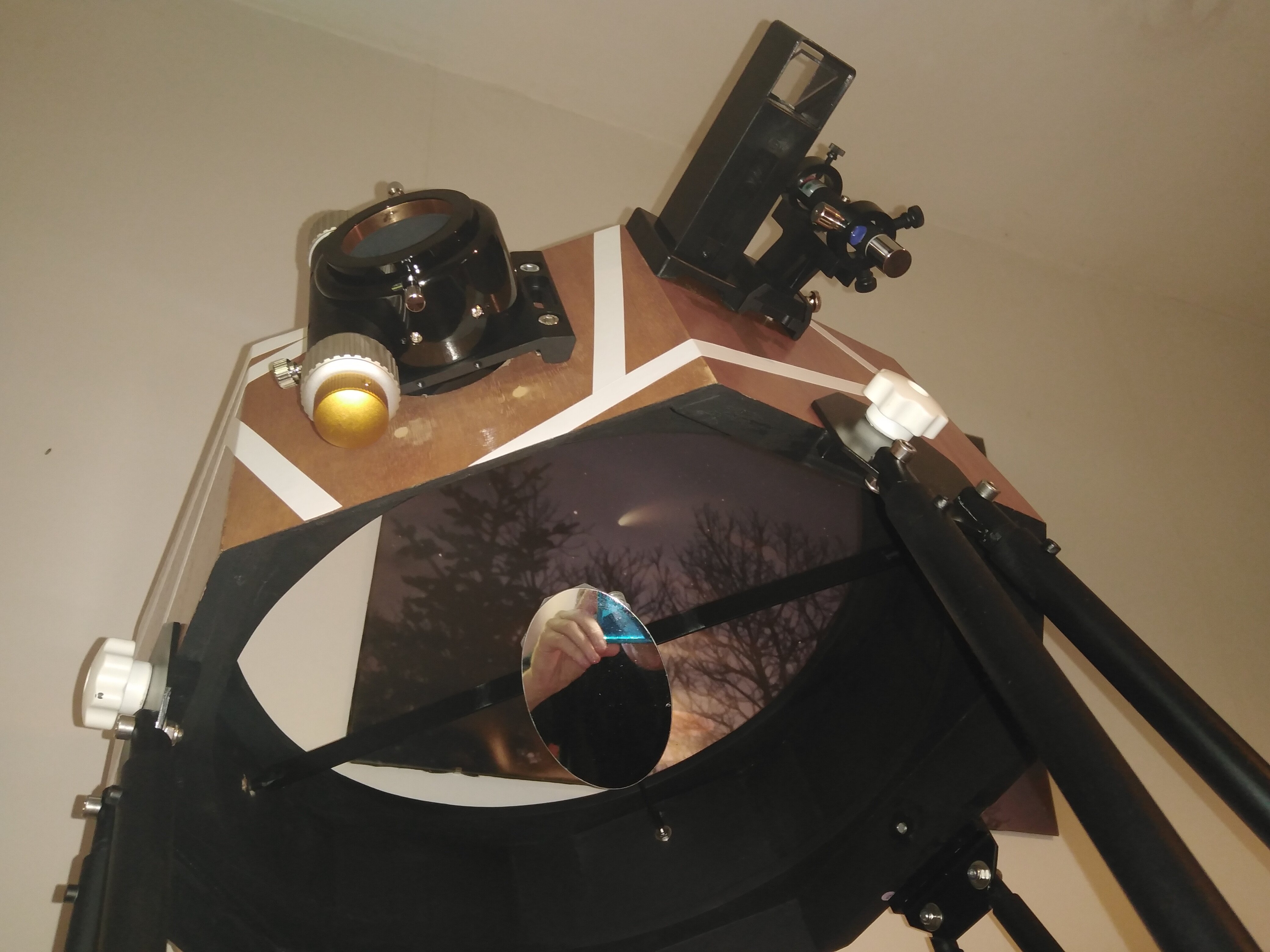

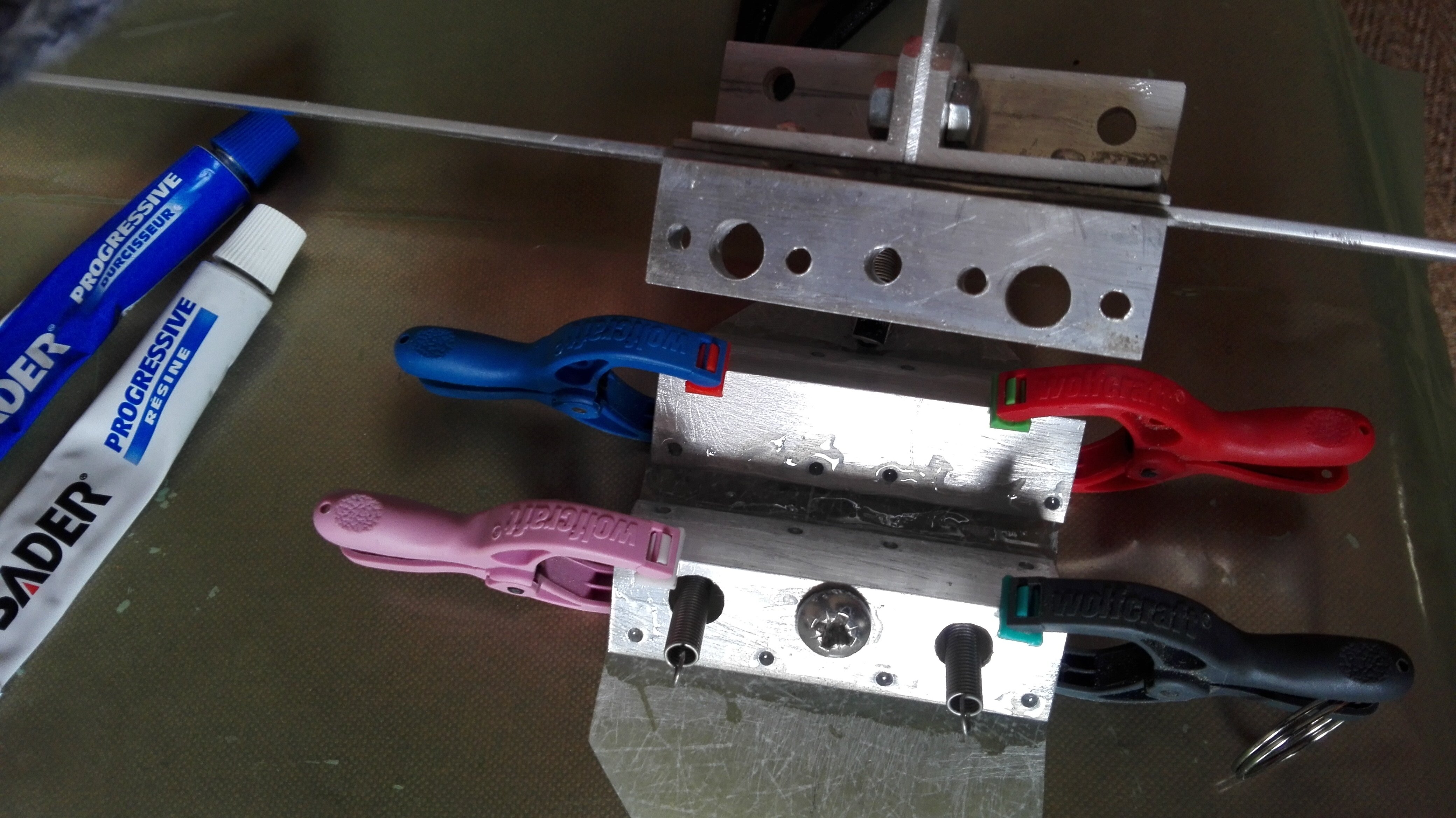

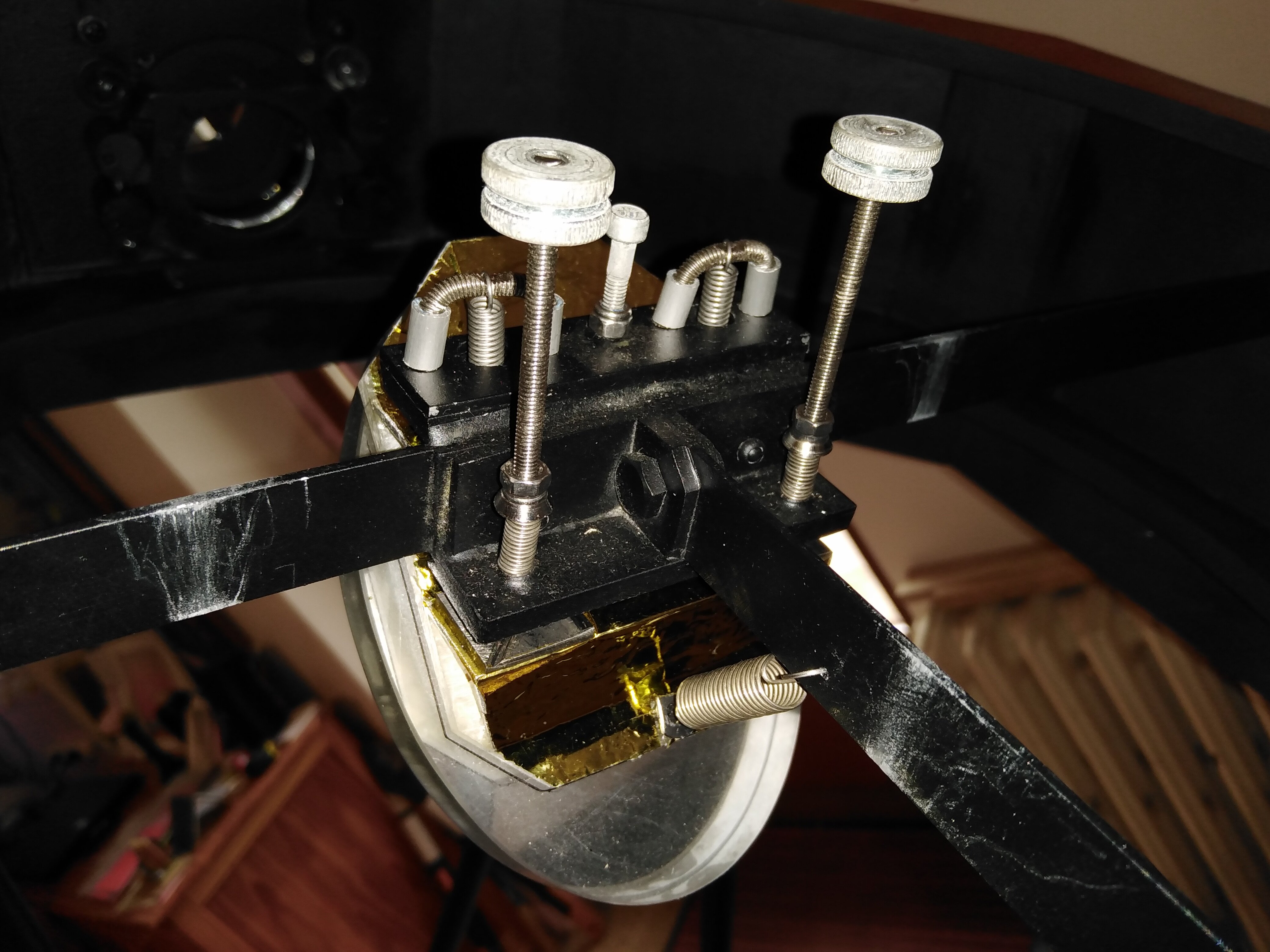

L'araignée:

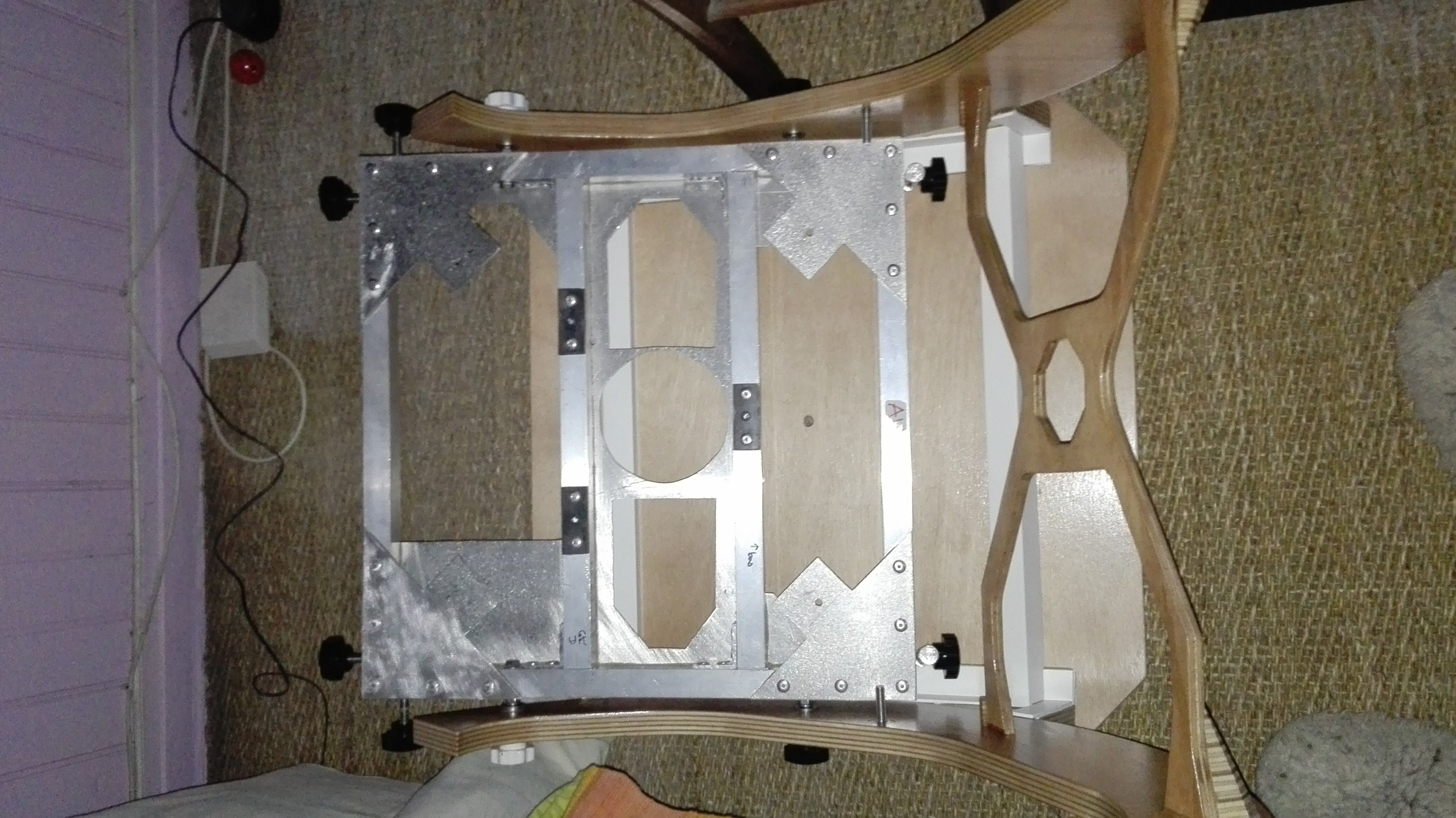

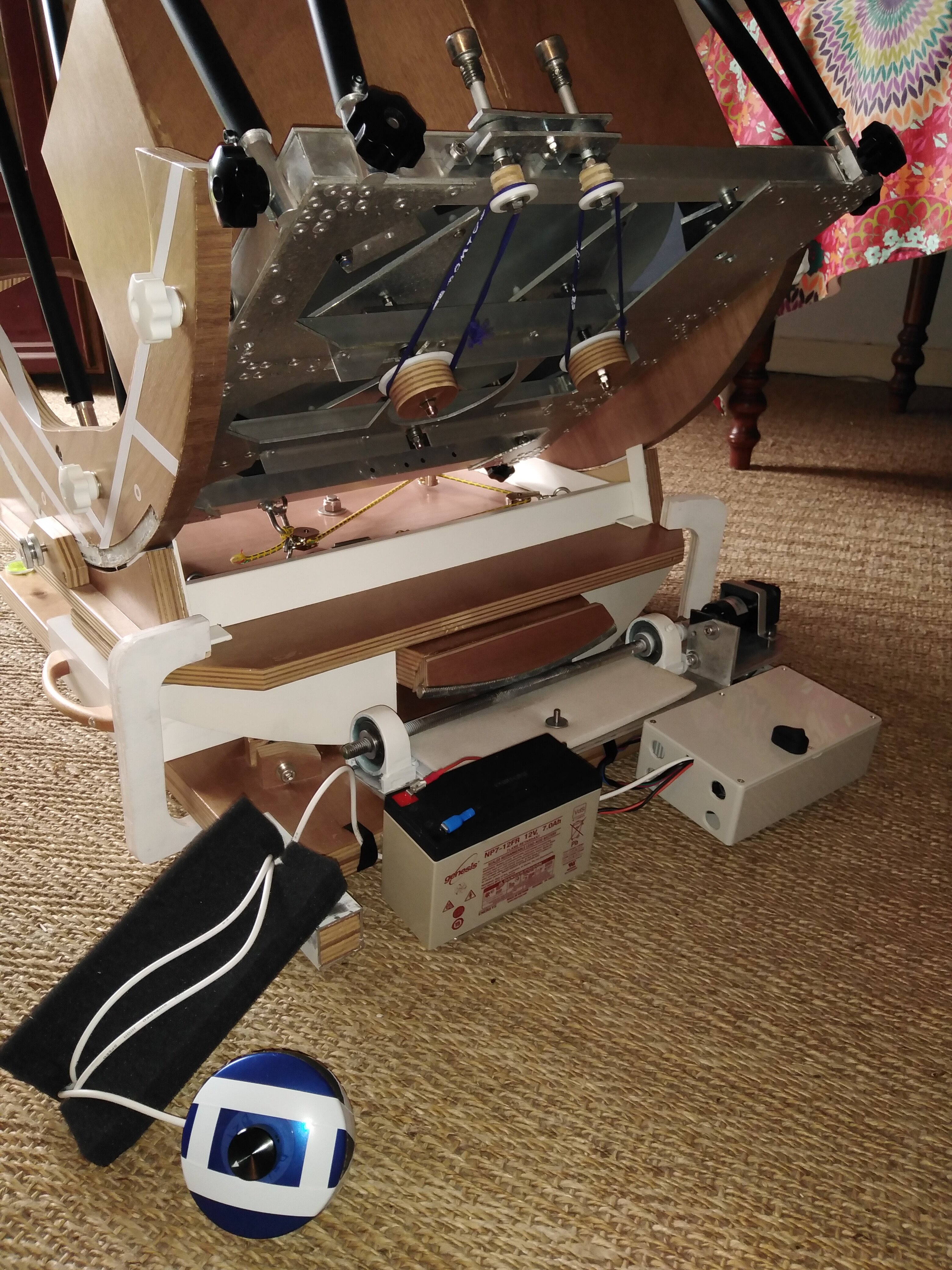

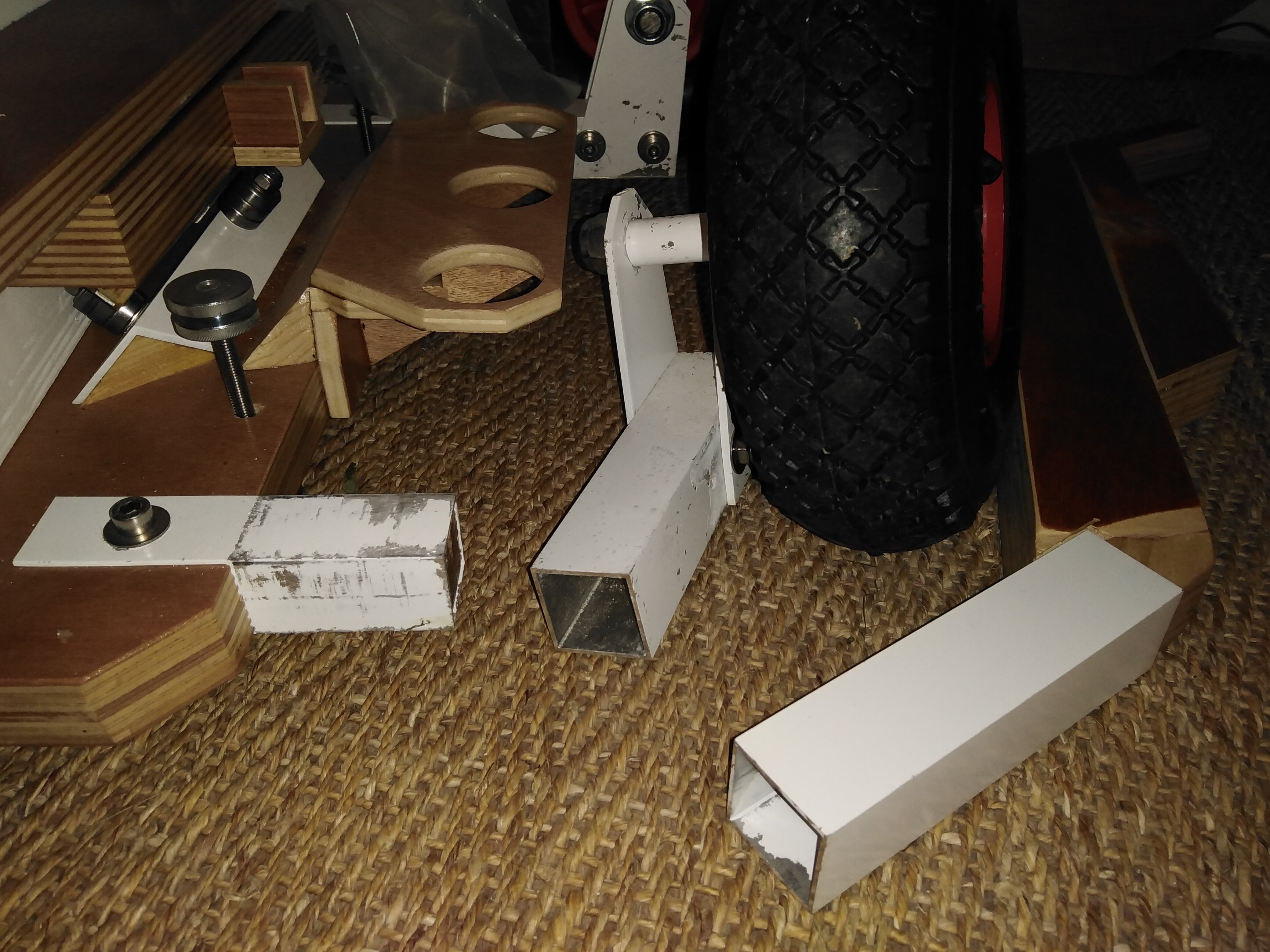

Le système de brouette:

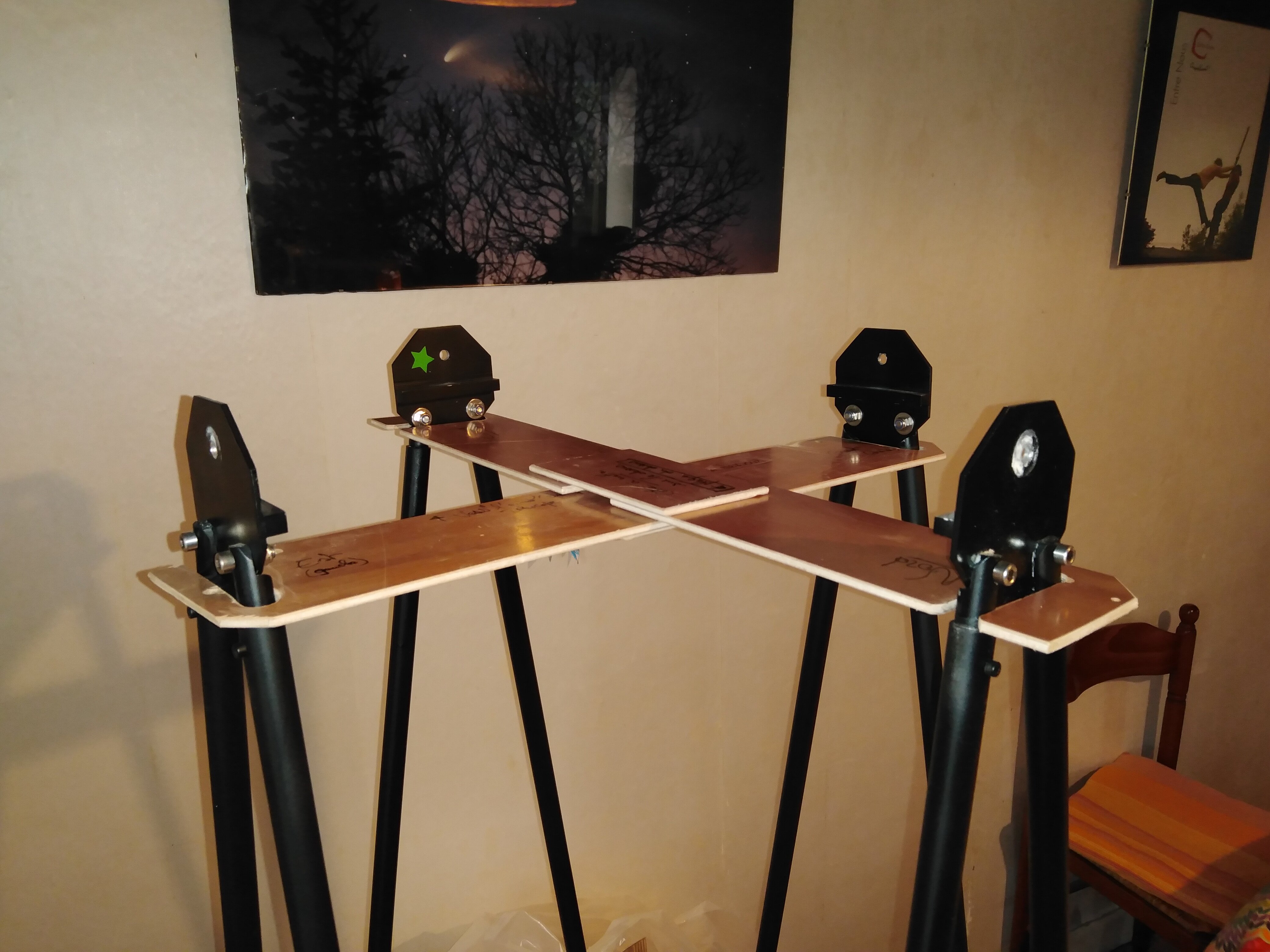

Système de montage/démontage de la cage du secondaire, seul et sans risque:











PS: Je met le lien du début de la construction et du deuxième volet.

Désolé, je n'ai pas été très assidu sur le développement de la construction et c'est loin d'être clair et complet.



[Guilaume]

Bonjour Pat,

C'est chouette

Il est superbe.

(Par contre, il n'y a qu'une image qui s'affiche )

Bon ciel.



[Subwoof]

Encore une fois, félicitations pour ce parcours et ton acquisition !



Amuse toi bien avec maintenant

[martial_julian]

Salut Patrice

quel bel aboutissement

fruit de réflexions, heures de travail, interrogations , doutes, .... le résultat est là et t'apportera moult satisfactions et plaisirs

bravo à toi et merci d'avoir partagé ton aventure 👍

au plaisir,

Julien



[pancho61]

Salut Patrice,



Beau travail, ça y est c'est bon!!! Reste plus que des nuits d'observations pour tester cela. Belle réalisation et vraiment une super idée la plateforme intégré !!!



Bonne observations



Damien

[zeubeu]

Superbe brouette/plateforme équatoriale !



Bravo,

Fred

[gerard33]

waho!! il est beau!!

[Le Den]

Félicitations Patrice, j’ai choisi pour une fois une autre option pour mon futur telescope, mais j’admire ton courage pour aller au bout de ton rêve. Couplé le télescope la table équatoriale et la brouette c’est super, les grandes marques n’osent pas le faire. Bon ciel sur la Bretagne et encore bravo.

Denis

[DOB BLEU]

 Bonjour

 Bah voilà , une bonne chose de faite . Une tite photo sans les roues et les bras stp ..😉

  JM

[DOB BLEU]

il y a 3 minutes, DOB BLEU a dit :

 Bonjour

 Bah voilà , une bonne chose de faite . Une tite photo sans les roues et les bras stp ..😉

 J' avais une table équato Sud Dobson de ce style , ça permet de descendre de quelques bons cm  les longues focales .

JM

 Scuse , j' ai cité et non édité .😢

Modifié 28 août 2020 par DOB BLEU

[Fred_76]

Bon ciel !

[JMDSomme]

Il est beau ce bébé.

Tu vas te régaler sur le ciel !

Bravo !

[DOB BLEU]

 On aimerait bien le voir à Pradines dans 15 jours ...🙃

[jvaillant]

Bravo !!

Un téléscope avec lequel tu vas te régaler doublement : le plaisir d'un gros diamètre avec la satisfaction de l'avoir fait.

Je te souhaite beaucoup de nuits claires.



Jérôme



PS : je suis preneur de quelques petites photos supplémentaires avec des détails.

[Patcubitus]

Merc i à tous ,



J'ai des p'tits problèmes pour mettre des photos.



Voilà quelques unes en plus @jvaillant







Bon, le porte oculaires devant ne servira pas! En effet, même si en théorie, ça passe. En pratique cela va être un peu, beaucoup risqué! Ou alors faire une boite en dessous, comme on en a parlé avec @DOB BLEU

Je me suis acheté une petite table, bien plus pratique ou je peux mettre tous les oculaires, PWM et autre Bino.



[Jean Louis]

Bonjour Pat,



Un dob magnifique avec ce système de collimation du primaire bien pensé😎



Jean Louis

[ABDEL1982]

Bonjour

Très beau  !

On sent l'amour du travail bien fait et c'est très propre.

Bonnes observations avec la bête!

[Starium]

Que dire !

Pas bricoleuse pour deux sous, je suis émerveillée de voir ce que tu es arrivé à faire. Pour moi c'est de la science fiction.

Bravo !

[Patcubitus]

Il y a 3 heures, pancho61 a dit :

Beau travail, ça y est c'est bon!!!

 Oui, c'est bon! On avait commandé nos miroirs en même temps il me semble!

Bon, je savais qu'il fallait que j'attende un peu plus longtemps que toi .

Mais, de toute manières, vu le temps que j'ai mis à mettre au point la plateforme équatoriale et cette motorisation chiadée, cela aurait été très frustrant d'avoir les miroirs sans pouvoir les utiliser.



Il y a 2 heures, Le Den a dit :

Félicitations Patrice, j’ai choisi pour une fois une autre option pour mon futur telescope,

Merci Denis

Ton choix est très judicieux aussi, avec plus de diamètre. J'avais aussi pensé à cette option.



Il y a 1 heure, DOB BLEU a dit :

 On aimerait bien le voir à Pradines dans 15 jours ...🙃

Ben, c'est juste un problème de finance! J'ai tout mis dans le Dob! C'est vrai en plus!

Parce que j'aimerai bien rencontrer beaucoup de monde que j'ai croisé ici.

Vous faites une NCN off

[Patcubitus]

il y a 29 minutes, Jean Louis a dit :

Un dob magnifique avec ce système de collimation du primaire bien pensé😎



il y a 27 minutes, ABDEL1982 a dit :

On sent l'amour du travail bien fait et c'est très propre.



il y a 17 minutes, Starium a dit :

Pas bricoleuse pour deux sous, je suis émerveillée de voir ce que tu es arrivé à faire. Pour moi c'est de la science fiction.

Merci, merci

Comme dit ma compagne, tu viens de faire "ton chef d'oeuvre".

Ben, avant d'être obligé de refaire mon 318 mm, je ne pensai pas non plus que c'était possible pour moi. Comme quoi!



Il est top mon miroir, car même en intérieur, il chope les comètes

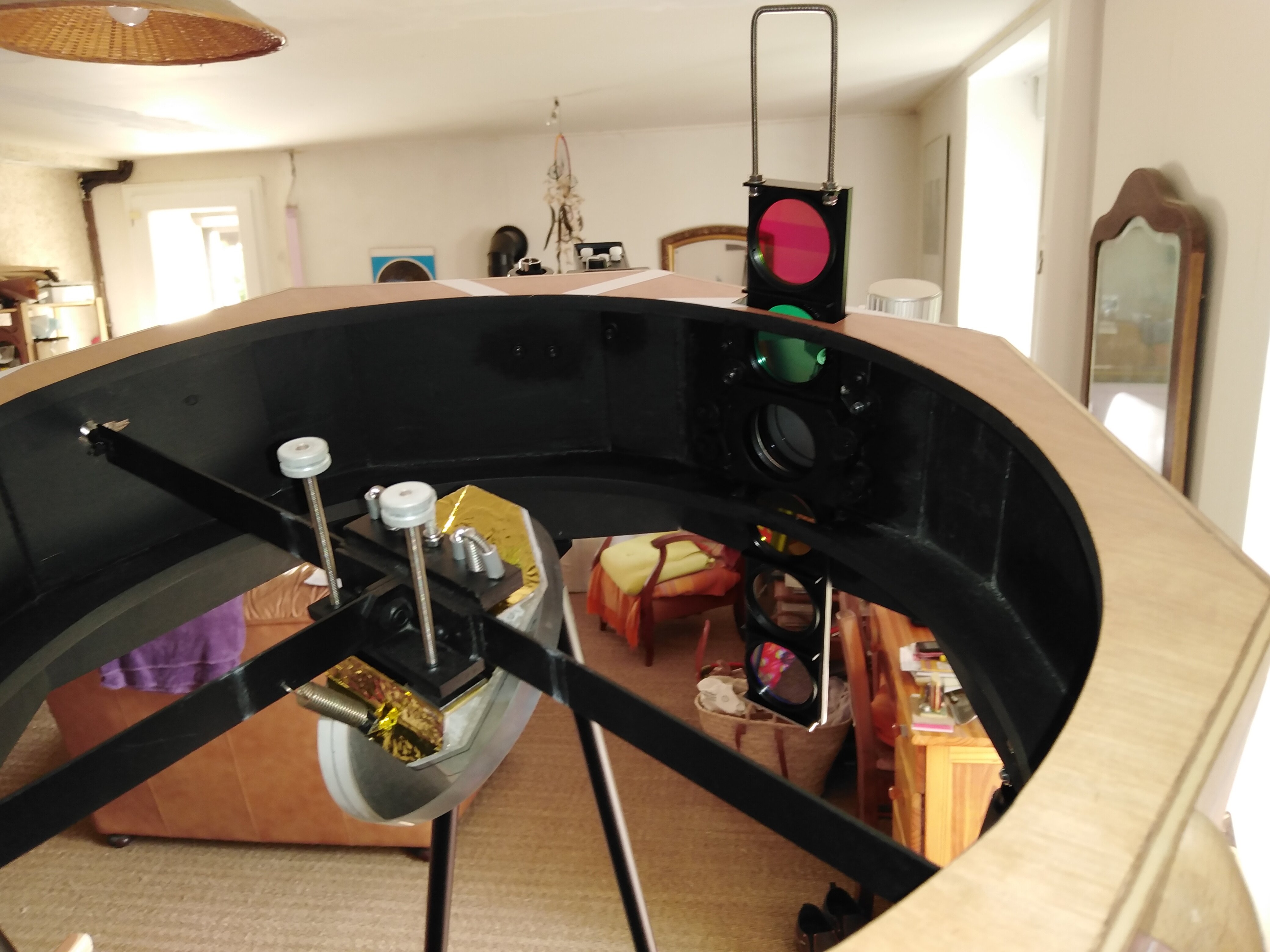

Ah, l'ancien porte filtres de @martial_julian









[martial_julian]

il y a 12 minutes, Patcubitus a dit :



Ah, l'ancien porte filtres de @martial_julian







tu as très bien installé le truc Bravo 👍





[Le Den]

Tient donc, il semblerai que j’ai le même laser que toi 😉 Le réglage de colimation du primaire me plaît, je retiens.

[Patcubitus]

il y a 6 minutes, Le Den a dit :

Tient donc, il semblerai que j’ai le même laser que toi 😉 Le réglage de colimation du primaire me plaît, je retiens.

C'est à cause de toi, si j'ai un lazer comme chercheur!

Eh oui, je n'étais pas pour, et dans une discussion, je me suis dit, pourquoi pas essayé.

Eh ben bingo, non seulement c'est plus rapide que le Quickfinder, mais, je n'ai plus à me tordre le dos pour viser. Et je suis beaucoup plus précis dans la recherche d'objets.

[yves piette]

Magnifique travail !

Plus qu'à éplucher les pépites de notre ciel...

Yves Piette

[Norrin radd 77]

Salut Patrice



Il est magnifique ....Bravo!!



une vraie structure et d’excellents  miroirs.... le rêve



Profite bien !!



Bon ciel a tous





Thierry





[dob250]

Sacrée luge 😁😁

Il est magnifique, quel bonheur pour toi.

Y a plus qu'à se régaler !

[Patcubitus]

Merci Yves, merci Thierry, merci Denis ,

On a un temps pas mal pourri en ce moment, mais c'est en quelque sorte "normal"! ça serait trop facile autrement!

Je guette les fenêtres éventuelles. On ne sais jamais!

[Patcubitus]

Il y a 1 heure, dob250 a dit :

Sacrée luge 😁😁

Il est magnifique, quel bonheur pour toi.

Y a plus qu'à se régaler !

Les luges en Bretagne ne courent pas les rues.

C'est un truc de ouf pour moi. Je n'aurai jamais pensé me retrouver avec un 410 artisan + les oculaires qui vont bien, bien sûr!

Bon ciel

Pat

[Starium]

Il y a 6 heures, Patcubitus a dit :

Il est top mon miroir, car même en intérieur, il chope les comètes





C'est pourtant vrai. Je n'avais pas fait attention. ☄️😆

Modifié 28 août 2020 par Starium

[Patcubitus]

il y a 18 minutes, Starium a dit :

C'est pourtant vrai. Je n'avais pas fait attention. ☄️😆
