Extraction SII + O III

[sebastien_legriel]

Bonjour à tous,



j'ai fait cette nuit une session comprenant notamment des images faites avec un filtre IDAS NB3 qui permet de ne garder que du SII et du OIII, puis avec un Optolong L-Extreme pour garder le Ha et OIII, le tout dans le but de faire ensuite un SHO.

Je n'ai pas encore eu le temps de traiter ces images, et je me demandais s'il est possible d'utiliser le script d'extraction Ha + O III de Siril pour les images faites avec le NB3 (donc SII + OIII) ? Pour le OIII, ça doit fonctionner, mais quid du SII ? Vu que les longueurs d'onde sont assez proches et dans le rouge, je suppose que ça va fonctionner aussi.



Si vous avez déjà la réponse, ça m'intéresse.

[lock042]

Bonjour excellente question.

Je pense que oui. Je pense que le script doit marcher, et très bien même. C'est peut etre l'occasion de tester et de me dire.

Le SII a deux raies d'émission à 671,7nm et 673,0nm. Soit dans le rouge très profond, un peu plus que Ha.



Je vais créer une fonction extract SII OIII qui sera juste un clone de Ha OIII

[sebastien_legriel]

Merci Cyril pour ta réponse !



Je teste ce soir, et je te dis ce qu'il en est !

[lock042]

il y a 6 minutes, sebastien_legriel a dit :

Je teste ce soir, et je te dis ce qu'il en est !

Oui, avec plaisir. Merci

[sebastien_legriel]

@lock042, je confirme que ça fonctionne ! 😁👍

[Petitprost]

Bonsoir

Je remonte ce post qui me fait poser une autre question a peu près semblable,  j'utilise actuellement un filtre duo band ( oiii et ha ) et je compte completer avec un deuxième filtre sii pour su sho .

Comment vais je traiter le sii , y aura t'il un script pour cette partie ou bien le script ha oiii fonctionna aussi ?

merci





Modifié 2 octobre 2020 par Petitprost

[lock042]

Si c'est du SII pure, ca sera comme du Ha pure en terme d'algo.

Modifié 2 octobre 2020 par lock042

[Petitprost]

Donc le script ha est a prendre pour traiter cette partie ?

[lock042]

SII c'est à 671.7nm, donc R

Ha c'est à 656.28nm, donc R aussi.

[Petitprost]

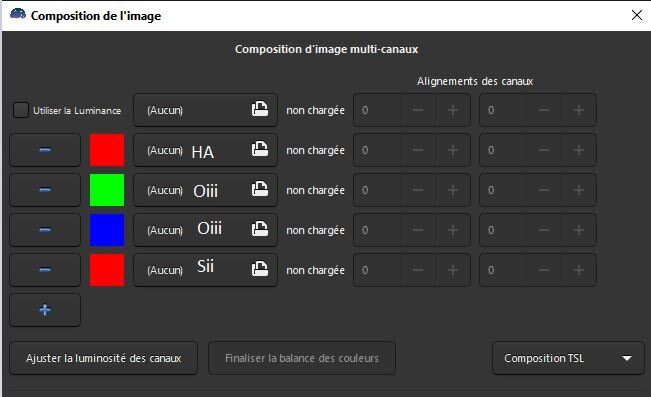

Donc la compo RVB devrait être comme ça ?





Modifié 3 octobre 2020 par Petitprost

[sebastien_legriel]

Le 02/10/2020 à 21:06, Petitprost a dit :

Donc la compo RVB devrait être comme ça ?







Bonjour,



La compo RVB n'a rien à voir avec les canaux dont on été extrait les info de chaque couche SHO.

La compo RVB pour du SHO classique est :

 - Sii en Rouge

 - Ha en Vert

 - Oiii en Bleu



Dans la plupart des nébuleuses, le Ha est dominant, donc l'image apparait assez verte. Il faut ensuite mixer les couches SHO dans chaque couche RVB pour trouver le juste équilibre et les couleurs attendues.

J'avais déjà ouvert un sujet dessus l'année dernière, tu y trouveras des infos qui pourront t'intéresser : https://www.webastro.net/forums/topic/175266-traitement-sho-de-m16-des-soucis/

[Petitprost]

Pour un filtre DUO ( HaOiii ) Colmic signale bien qu'il faut après l'exécution du script recomposer le Ha en rouge et le Oiii en vert et bleu . Donc si j'utilise un deuxième filtre Sii il faut bien que je recompose avec les deux premières couches ?

A te lire à nouveau, d'après toi l'ordre change à partir du moment que l'on utilise le Sii ?



ps : je viens de faire un essai avec mes deux couches Ha en vert et Oiii en bleu sur la compo siril et je comprends mieux .

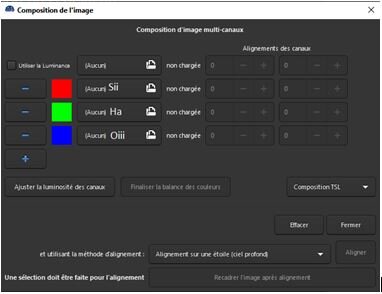

Donc ça serait comme ceci ?

Modifié 4 octobre 2020 par Petitprost

[sebastien_legriel]

Il y a 3 heures, Petitprost a dit :

Pour un filtre DUO ( HaOiii ) Colmic signale bien qu'il faut après l'exécution du script recomposer le Ha en rouge et le Oiii en vert et bleu . Donc si j'utilise un deuxième filtre Sii il faut bien que je recompose avec les deux premières couches ?

A te lire à nouveau, d'après toi l'ordre change à partir du moment que l'on utilise le Sii ?



ps : je viens de faire un essai avec mes deux couches Ha en vert et Oiii en bleu sur la compo siril et je comprends mieux .



Donc ça serait comme ceci ?



J'ai l'impression que tu mélanges deux choses :

 - la prise de vue et les filtres utilisées (Ha, Oiii et/ou Sii)

 - l'image finale que tu souhaites obtenir (SHO ou HOO).



En fait, on parle d'image finale SHO car on utilise ces 3 couches, mais il faudrait plutôt parler de palette HST (Hubble Space Telescope) qui est la répartition utilisée par Hubble pour les couches SHO dans l'image finale RVB.



Une image HOO n'a pas du tout le même rendu qu'une image HST/SHO puisque la répartition des couches Ha, Oiii et Sii dans le RVB pour faire un HST/SHO n'est pas du tout la même que la répartition des couches Ha et Oiii dans le RVB pour faire un HOO.



Pour un HOO, on fait :

 - Rouge : Ha

 - Vert : Oiii

 - Bleu : Oiii



Pour un SHO, on fait :

 - Rouge : Sii

 - Vert : Ha

 - Bleu : Oiii



Ta dernière capture d'écran de Siril correspond bien à la répartition classique pour faire une image HST/SHO.





Modifié 4 octobre 2020 par sebastien_legriel

[Petitprost]

Merci Sébastien
