Bonjour à tous,



J'utilise Fusion 360 en mode utilisation personnelle. Avez-vous pu créer/utiliser les filetages sct / M48 /M42 ? il ne sont pas dans l'application par défaut, je suppose que l'on peut les paramétrer ?

merci d'avance



William

Modifié par WilliamD
Posté

Bonjour,



Je n'utilise pas Fusion 360 , mais Catia (utilisation pro), les filetages ne sont pas représenté en 3D sur les logiciel de CAO (multiplier par le nombre de vis ....ca prendrai trop de ressource) pour les impressions 3D il faut les remodéliser a l'aide d'un balayage sur une hélice (c'est comme ca dans catia).

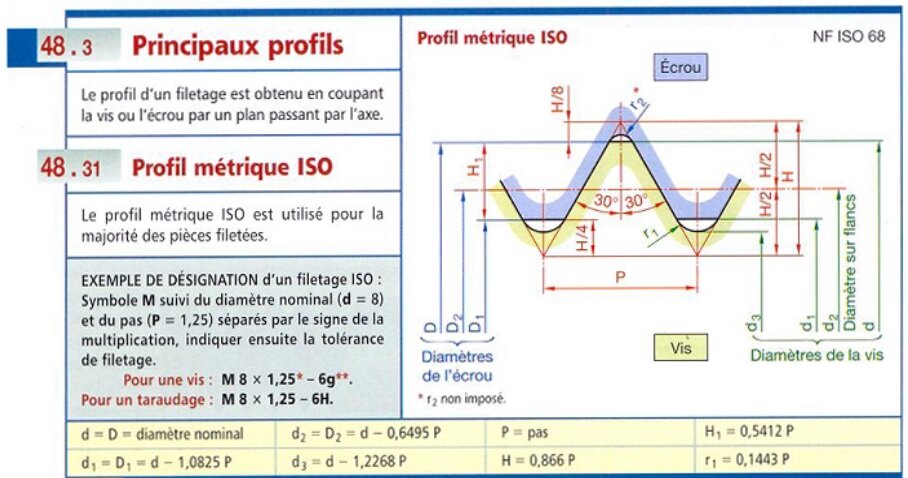

Pour le profil a balayer j'utilise le profil ISO :







profil filetage.jpg

  • 1 mois plus tard...
Posté (modifié)

Salut,

j'arrive un peu tard mais oui, il est possible de se faire des bibliotheques de pas perso dans Fusion 360.

Cela se passe a base de fichiers .xml a aller coller dans un endroit incongru, mais la marche a suivre est expliquee ici: https://knowledge.autodesk.com/support/fusion-360/learn-explore/caas/sfdcarticles/sfdcarticles/Custom-Threads-in-Fusion-360.html

Ensuite, il faut générer ce fichier xml avec des taille de pas valides...Pour ça, je me suis fait une feuille excel attachée a ce post pour des profils metriques (T2 etc...) avec des pas plus fins que les standards. Je me sers d'un site web pour générer tous les dimensions avec les tolerances (https://amesweb.info/Screws/metric-thread-dimensions-calculator.aspx, mettre les inputs a Custom Use et definir le diametre et le pas voulu, laisser les classes de tolerances a 6g-6G). Ensuite, je colle le tableau qu'il sort dans la feuille excel et elle m e formate tout ca pour aller le coller dans mon xml perso. C'est un peu de la bricole mais ça marche. Je te mets aussi un exemple de xml généré avec cette feuille. Le premier pas (M42x0.75), c'est le fameux T2.

Quand le fichier xml est correctement formaté, il apparaît dans la liste des types de filetage, avec les differentes tailles et pas definis.






N'hesite pas si c'est pas clair sur la marche a suivre,



Cecile



Important: Si les fichiers ci-dessous apparaissent comme non-téléchargeables, c'est qu'il faut que vous soyez inscrit au club "L'impression 3D en astronomie" pour y avoir accès.

AstroThreads.xlsx Astroprofile.xml

Modifié par Cissou8
  • J'aime 2
  • Merci / Quelle qualité! 6
  • 2 mois plus tard...
Posté

Bonjour,

@Cissou8 merci pour les infos. J’ai copié ton fichier au bon endroit (sur un mac) et les profils apparaissent bien. Par contre, j’ai testé vite fait un filetage M42 en PLA et j’ai l ‘impression que l’on a atteint les limites de ma ender3, le filetage est lisse :( Je vais refaire un essai en PETG au cas où le PLA serait un peu trop « tendre »



William

Posté (modifié)

@WilliamD,



c'est bizarre ca. J'ai un clone de l'ender 3 (pro mais je pense pas que le pro fasse une difference) et le M42 sort nickel en PLA. T'as mis quoi comme paramètres dans le slicer? T'as mis des supports?

Pour info, dès que j'ai des filetages, je passe a des hauteurs de couche a 0.12. Sinon, les pas sont trop fins et ne sortent pas correctement.

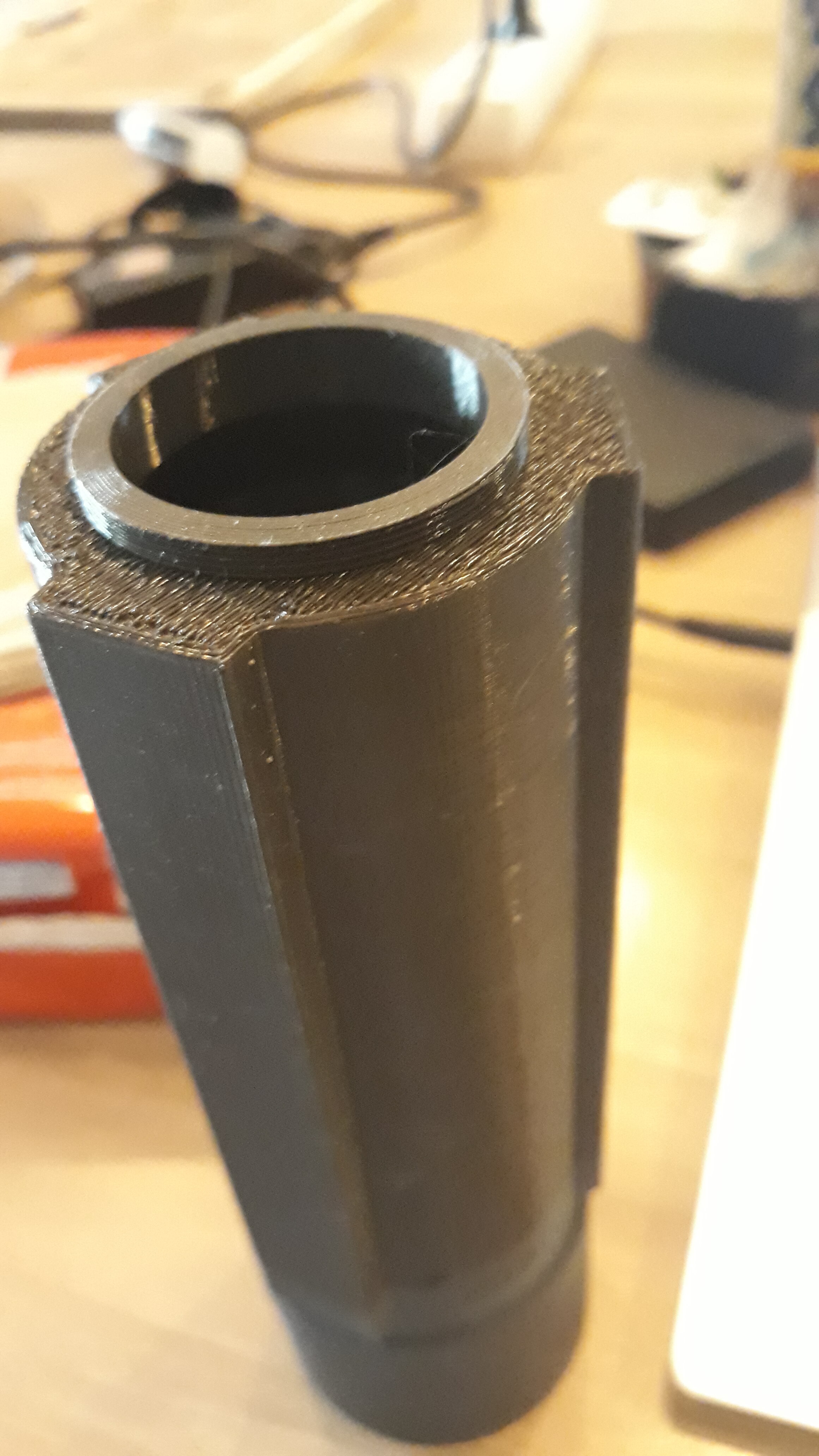

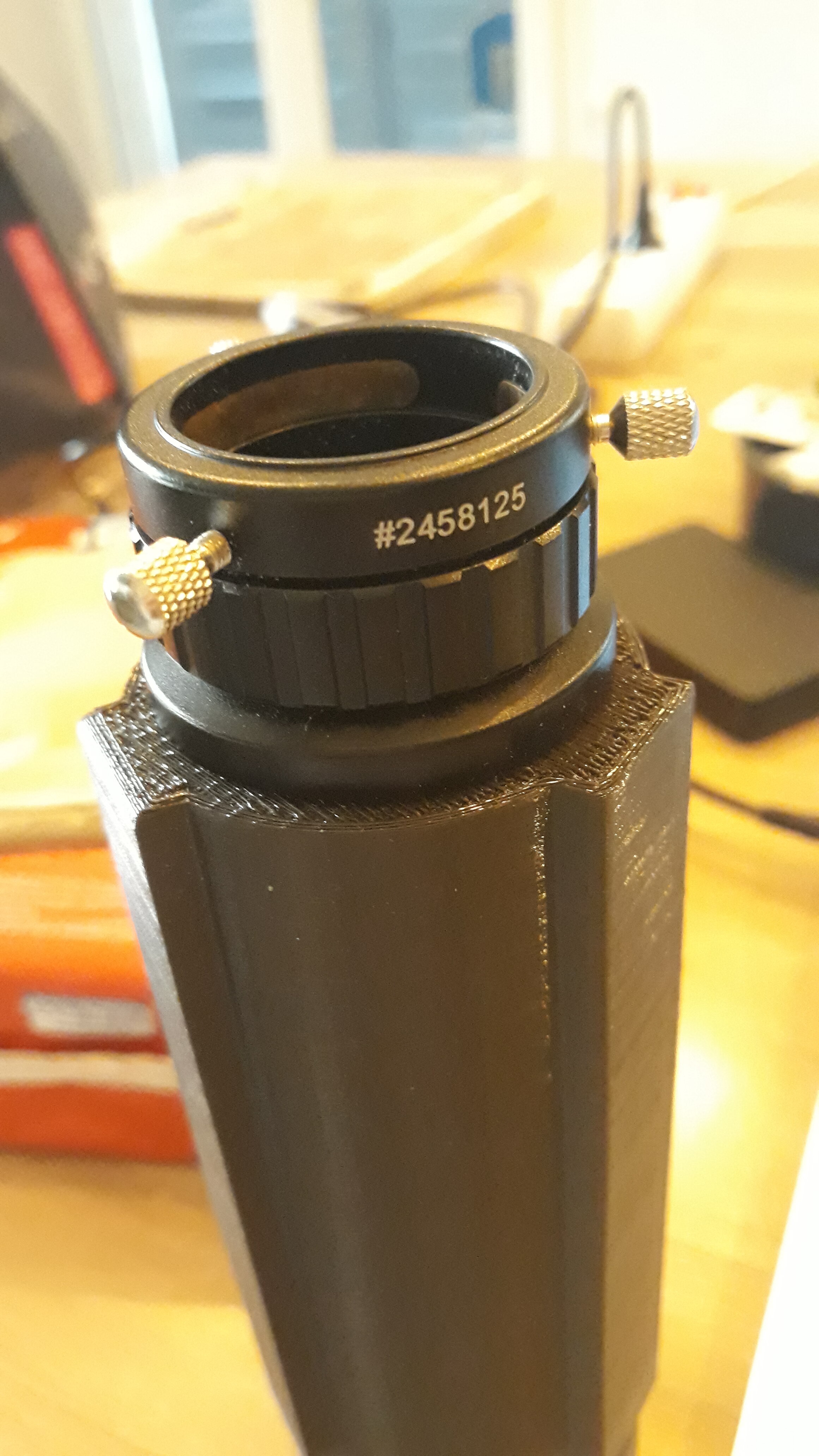

Un exemple ci-dessous avec un PO M42 qui prend dessus.





Modifié par Cissou8
Posté

Bonjour,

Tu as bien coché "modeled" dans fusion 360 ?

Dans le cas contraire, les filets sont seulement virtuels (effet de surface) mais ne sont pas réellement modélisé...

Yves Piette

Posté

@yves piette Merci Yves, je n’avais effectivement pas coché cette case ... je viens de refaire un petit essai avec une bague T2 et en PLA ça marche bien :) merci encore @Cissou8 pour le tuto et le fichier de config Fusion360.






William

Posté

Ah oui, bien vu @yves piette!

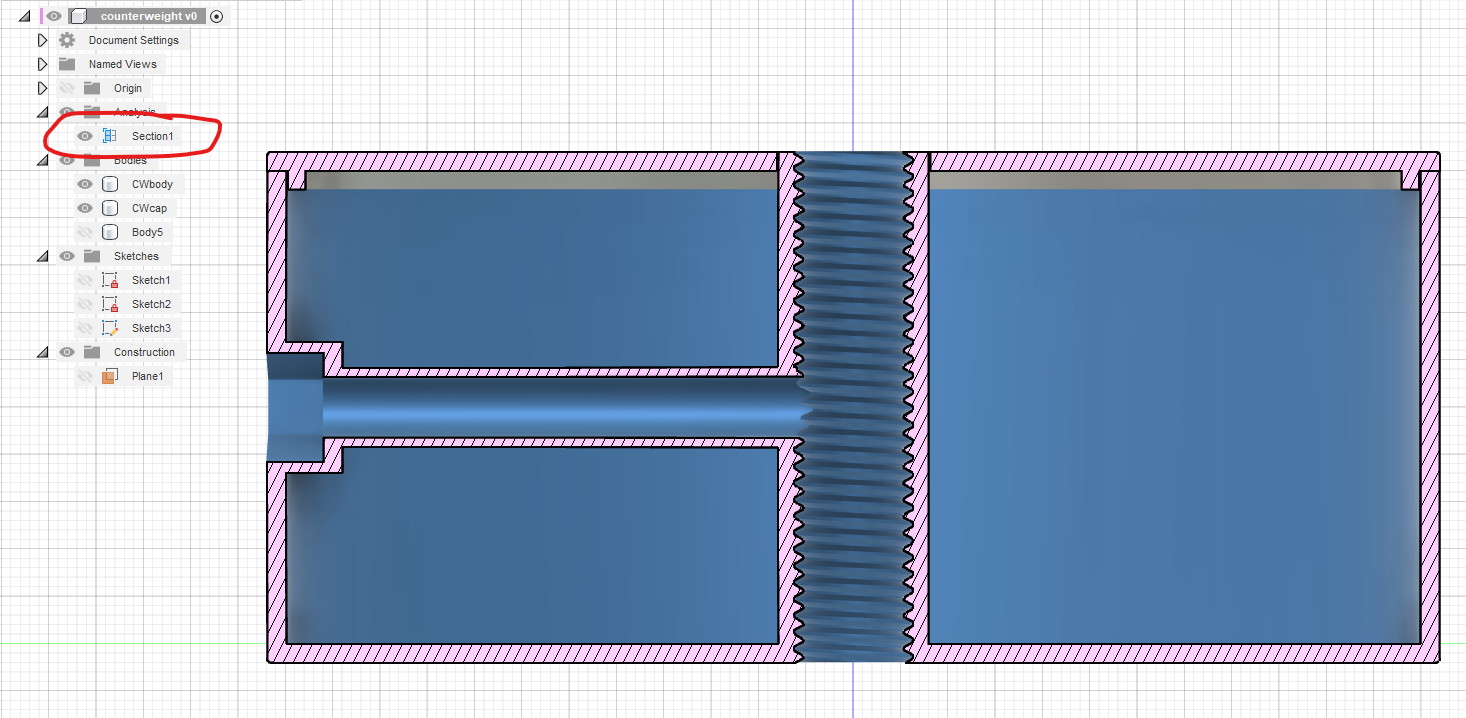

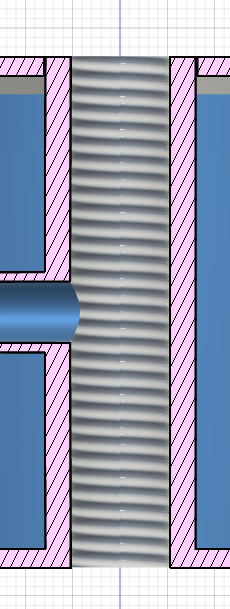

@WilliamD, petite astuce au cas ou tu la connaisses pas. Tu peux ajouter des sections de tes pieces en allant dans Inspect-> Section Analysis. Tu definis alors un plan que tu utilises pour trancher la vue de ta piece. Le gros avantage, c'est que si tu as oublie de cocher "modelled", ca se voit tout de suite, les filets n'apparaissent pas dans la vue en section.






Le filetage central si "modelled" n'est pas active, c'est tout lisse.




  • 4 mois plus tard...
Posté (modifié)

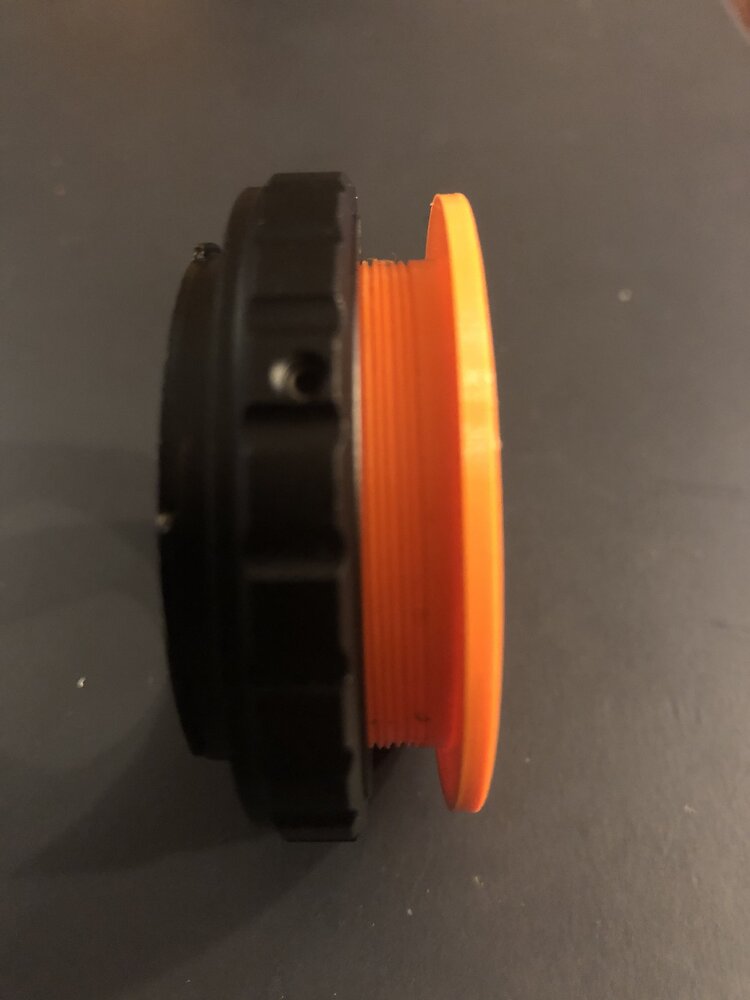

@Cissou8Un grand merci à toi pour ton fichier car utile pour créer un adaptateur C8 et réducteur focale SW 0,85xLa fonction section analysis te permet aussi de voir le rapport entre deux filets et modifier l'un deux pour le rendre plus tolérant bref mettre un peu de jeux : Tuto à 8 mn environ



Modifié par AJL54
  • 4 mois plus tard...
Posté (modifié)
Le 21/11/2020 à 09:54, Cissou8 a dit :

N'hesite pas si c'est pas clair sur la marche a suivre,

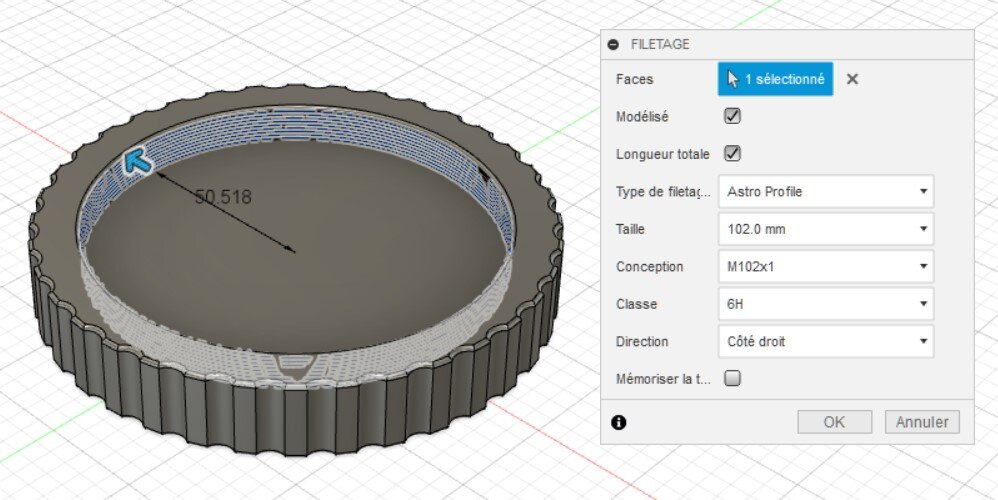

Je m'incruste... Pour moi c'est pas clair pour la création du fichier xml. Je ne sais pas à quel endroit je dois rajouter le filetage nouvellement créé. Si tu pouvais me délimiter le début et la fin de l'ajout dans le xml, ça m'aiderait beaucoup.

Merci d'avance !



Au cas où, l'ajout en question:

  <ThreadSize>
    <Size>102,0</Size>
    <Designation>
      <ThreadDesignation>M102x1</ThreadDesignation>
      <CTD>M102x1</CTD>
      <Pitch>1,0</Pitch>
      <Thread>
        <Gender>external</Gender>
        <Class>6g</Class>
        <MajorDia>101,884</MajorDia>
        <PitchDia>101,253</PitchDia>
        <MinorDia>100,7386</MinorDia>
      </Thread>
      <Thread>
        <Gender>internal</Gender>
        <Class>6H</Class>
        <MajorDia>102,2607</MajorDia>
        <PitchDia>101,539</PitchDia>
        <MinorDia>101,035</MinorDia>
        <TapDrill>101</TapDrill>
      </Thread>
    </Designation>
  </ThreadSize>



AstroThreads_AjoutM102X1.ods

Modifié par krotdebouk
Posté

@krotdebouk,

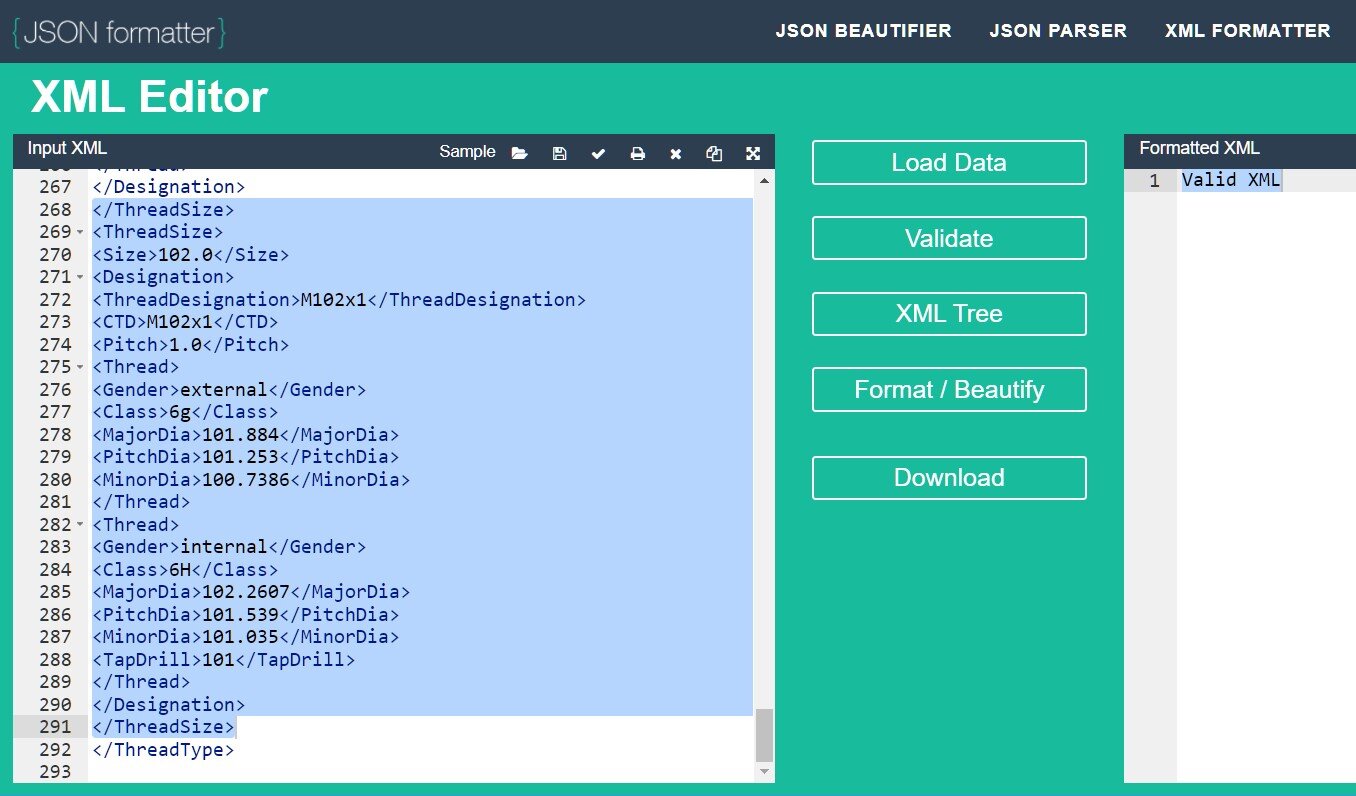

dans le fichier xml que j'ai fourni en exemple, tu te mets apres la ligne 268 et tu colles tout le bloc juste avant la balise </ThreadType>

Alors attention, j'avais pas prevu le coup, mais il doit falloir que les ecritures decimales soient ecrites avec des "." et pas des ",". Ou probablement que ce soit coherent avec ton setup de Fusion. Tu peux ouvrir les autres fichiers xml presents dans le dossier pour voir quelle est la bonne convention.

Je te conseille aussi d'ouvrir le fichier avec un editeur de texte qui prend en charge le xml. Perso, j'utilise Notepad ++. Ca te permettra de voir si tu as bien a chaque fois les balises ouvrantes/fermantes.

Si tu dois ajouter un autre filetage de la meme taille mais avec un autre pas (par exemple M102x1.5), il faudra que tu ne colles que les lignes de la balise <Designation> a </Designation> (Regarde l'exemple pour la taille 50)



C.

  • J'aime 1
  • Merci / Quelle qualité! 1
  • 6 mois plus tard...
Posté
Le 21/11/2020 à 09:54, Cissou8 a dit :

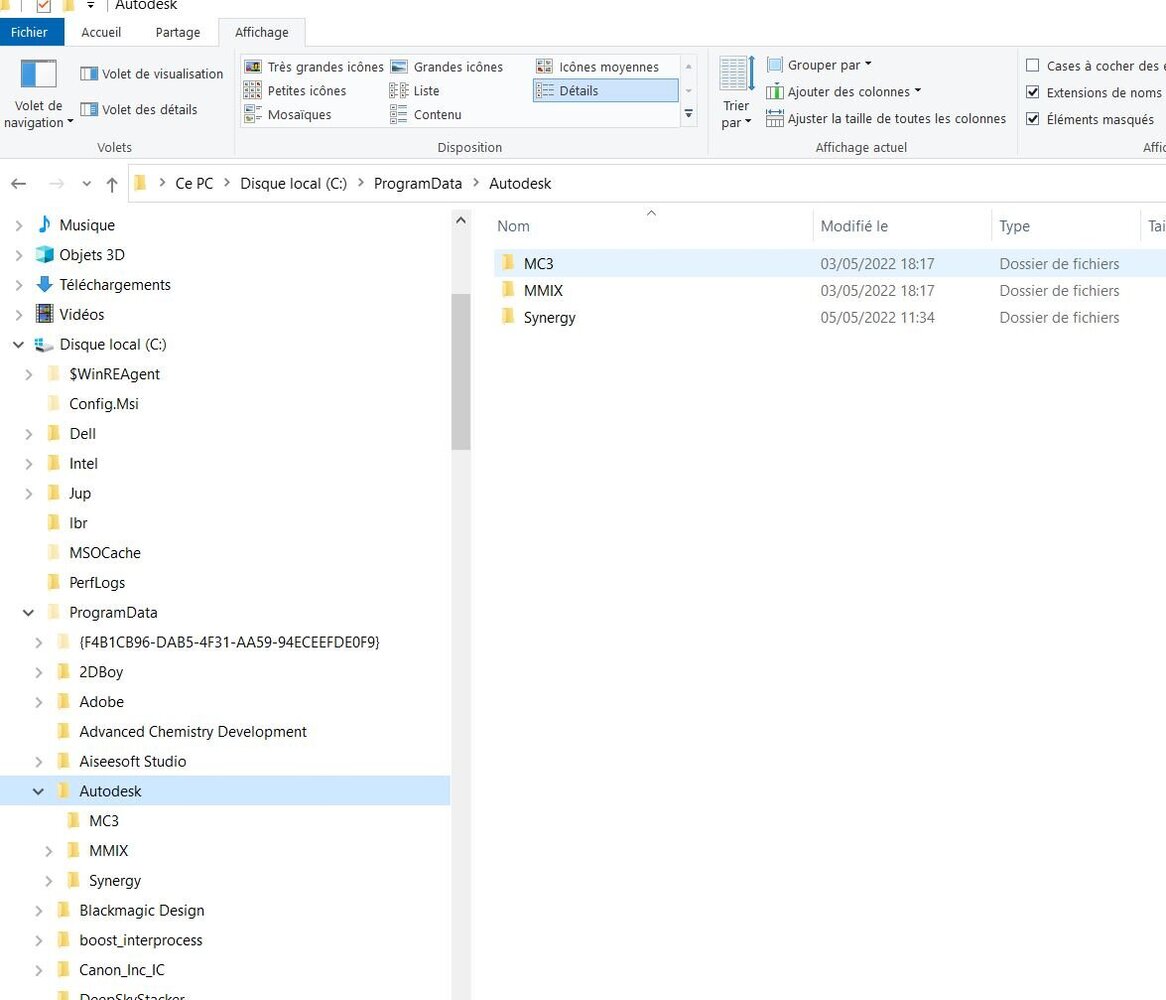

Bonjour. Moi aussi j'ai un souci, je ne trouve pas le chemin "localuser/appdata...autodesk... thread.." quand je fais ça sur mon ordi, dans le fichier autodesk...

pour créer les filetages, je trouve pas le "webdeplay" dans mon "local/programme data/ autodesk..."



comme indiqué dans l'aide de F 360

%localappdata%\Autodesk\webdeploy\Production\<version ID>\Fusion\Server\Fusion\Configuration\ThreadData






Merci.

Posté

@Gaiar60

Sur mon ordi Win 10, le fichier sous fusion est ici : C:\Users\**USER**\AppData\Local\Autodesk\webdeploy\production\96174d2c4918a1a613b00371fd422e0f30e1d187\Fusion\Server\Fusion\Configuration\ThreadData

Posté

Ces messieurs bonjour. J'ai dû raté qqch : j'ai copié/collé le .xml  renommé "Astroprofile" dans le dossier

C:\Users\PC Latitude E5520\AppData\Local\Autodesk\webdeploy\production\a728026e6cfbcb51c0eeb65fc1debc9226e69551\Fusion\Server\Fusion\Configuration\ThreadData

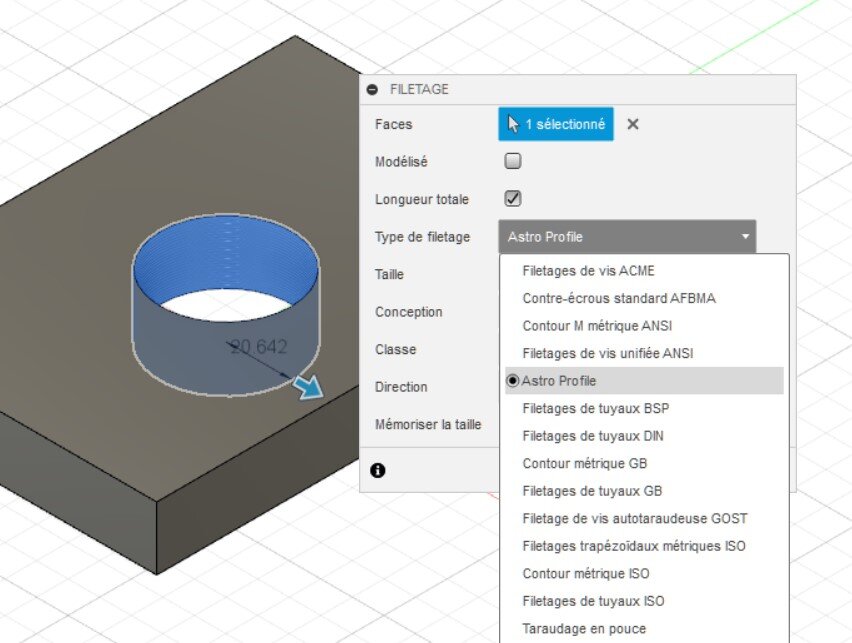

refermé et rouvert F360, il ne me reste plus que 4 filetages dans l'onglet "filetage/type de filetage"






Que n'ai je pas bien fait ? Et comment rattraper c't'affaire ?

Merci



Posté

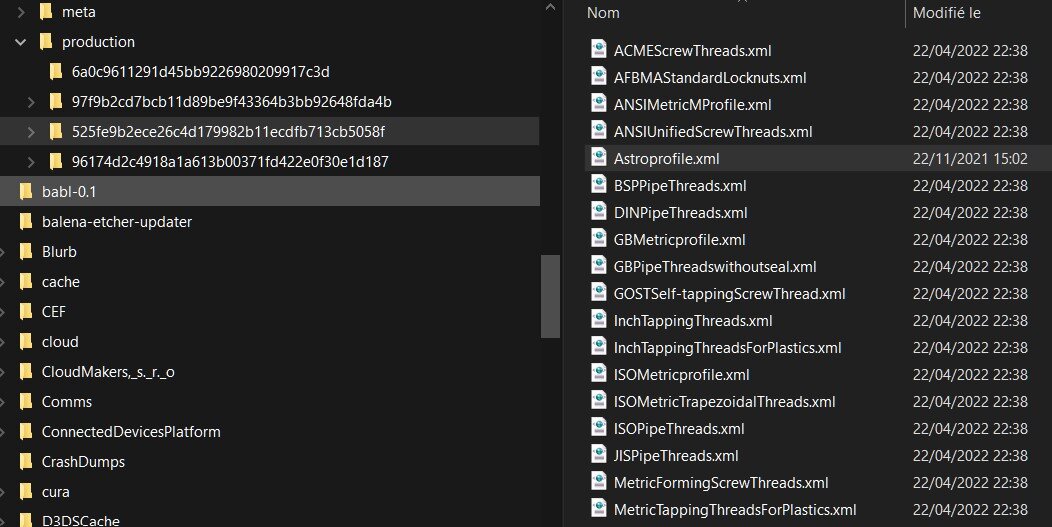

Ton .xml ne doit pas être au bon endroit. Mon fichier Astroprofile.xml de filetages astro était sous gnagnagna\webdeploy\production\96174d2c4918a1a613b00371fd422e0f30e1d187\Fusion\Server\Fusion\Configuration\ThreadData et ça fonctionnait très bien... jusqu'à une mise à jour de fusion. Je viens de le re-copier/coller sous 525fe9b2ece26c4d179982b11ecdfb713cb5058f/etc... et ça refonctionne.







Posté

Salut, merci ok, je l'ai mis dans le 525fe9b2ece26c4d179982b11ecdfb713cb5058f, fermé et rouvert F360,

mais ça ne change rien à mon pb, je n'ai toujours que les 4 même et uniques filetages dans mon menu déroulant filetage

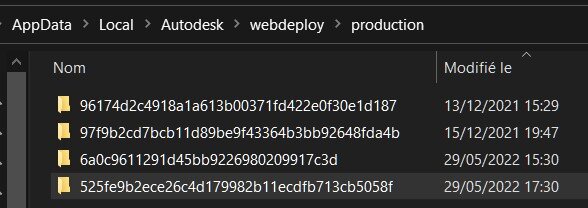

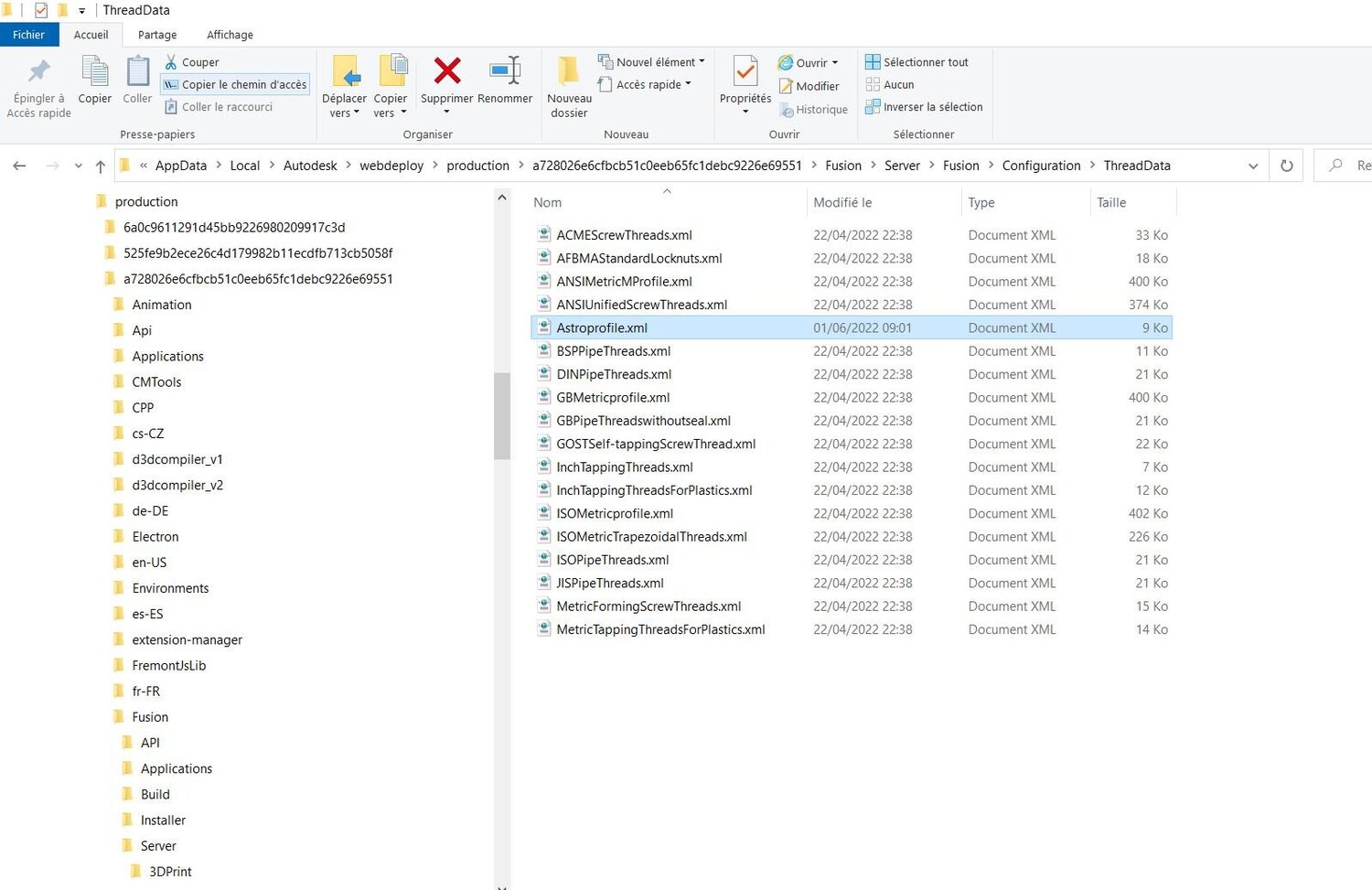

Fenêtre thread data.JPG

Cette image n'est pas la bonne c'était celle de l'emplacement où j'avais mis le .xml par erreur; maintenant il est bien sous 525fe9b2ece26c4d179982b11ecdfb713cb5058f

Posté

Le dossier où je l'ai mis est celui qui est le plus récent, c'est ton cas ? Si c'est pas ça le problème, je sèche. Mais ça m'intéresse, on ne sait jamais...


Posté

oui, c'est bien mon cas aussi. Tous les fichiers sont dans le dossier, mais tous n'apparaissent pas dans l'espace de travail.

Posté

salut,



le fichier astroprofile.xml que tu as mis dans le repertoire, c'est un que tu as modifie toi ou c'est celui donne en lien plus haut?



C.

Posté

@Gaiar60 Tu devrais peut être désinstaller et réinstaller F360 pour retrouver déjà tous les profils et remettre le fichier xml de cissou

Posté

Salut à tous alors :

1) Désinstallé réinstallé F360 : ok tous les filetages réapparus

2) chargé le astroprofile.xml de ces pages

3) copié collé ledit fichier dans

C:\Users\PC Latitude E5520\AppData\Local\Autodesk\webdeploy\production\525fe9b2ece26c4d179982b11ecdfb713cb5058f\Fusion\Server\Fusion\Configuration\ThreadData



4) et là tout çà : (copié sur l'aide en ligne de F360)

  1. "Modifiez la ligne de nom du thread personnalisé.
(par exemple, remplacez "Filetages de vis ACME" par "Mes filetages personnalisés")
Remarque: tous les noms doivent être uniques.
  1. Définissez la forme du fil pour votre fil de personnalisation:
(par exemple, ajoutez "0" sous la zone )

Tableau des numéros de type de filetage:
Numéro Type de fil
0 Trapézoïdale
1 Tranchant
5 Carré
7 Avec
Remarque : si cette option n'est pas définie, la forme par défaut est trapézoïdale
  1. Personnalisez d'autres paramètres tels que le pas, les diamètres, etc.
  2. Redémarrez Fusion 360. "

j'ai pas besoin de refaire ? c'est déjà fait dans le fichier astroprofile.xml  ?

Merci.





Posté

Sauf si, évidemment, je veux moi même en créer un :) mais bon... vu ce qu'il y a déjà dans le fichier...

Posté

Ben oui tout est dedans. Tu peux toujours ajouter des profils en les créant comme indiqué mais faut bien regarder comment les insérer dans le fichier XML en regardant comment les fichiers s’organisent, phrase de début et fin ou l’insérer exactement. Travail sur une copie. Mais tout n’est pas si simple car ton imprimante va pas forcément te sortir du 42 pil poil. Faudrait bien calibrer les axes xyz et des fois ça colle pas encore du coup, tu modifies ton profil directement dans le fichier xml.

Posté

Salut, ok, tout fonctionne. Question subsidiare, faut il retravailler les filetages du fichier astroprofile, ou les tolérances sont ok ? Merci à vous; quant à savoir pourquoi ce m..dier... c'est sûr, j'ai d'abord mis le fichier dans le mauvais dossier (vu que j'avais pas de

Le 31/05/2022 à 07:19, krotdebouk a dit :

96174d2c4918a1a613b00371fd422e0f30e1d187

je l'ai mis dans le 1er venu (a768026e6...), qui n'était pas le bon... après j'ai changé, ce qui d'ailleurs m'a fait disparaître ce dossier, c'est à partir de cet instant que certains filetages ont disparus.

Merci, ça va fileter droit ;)



Posté
il y a 46 minutes, Gaiar60 a dit :

Question subsidiare, faut il retravailler les filetages du fichier astroprofile, ou les tolérances sont ok ?

Très probablement.. @AJL54 l'explique plus haut dans son tuto, l'offset (encore lui)

Posté

Je te le conseille vivement car en impression 3D si tu fais tel quel, ça va frotter. Regarde le tuto vers 8mn comme le dis krotdebouk. Tu mets  -0,1 sur les deux faces pour du 0,75 et ça passe mais surtout calibrer ses axes xyz. Décidément c’est comme l’astro, offset, calibrage etc…
