Table équatoriale Dobson 300 GSO deluxe

[Skylex64]

Bonjour à tous,



Après avoir pas mal potassé ce forum , ainsi que le site de magnitude 78, je me suis enfin lancé dans la construction d’une table équatoriale pour mon Dobson 300 GSO deluxe.



Je me suis fortement inspiré de celle de Manu41 :





j’ai juste fait quelques modifications par rapport à cette dernière :



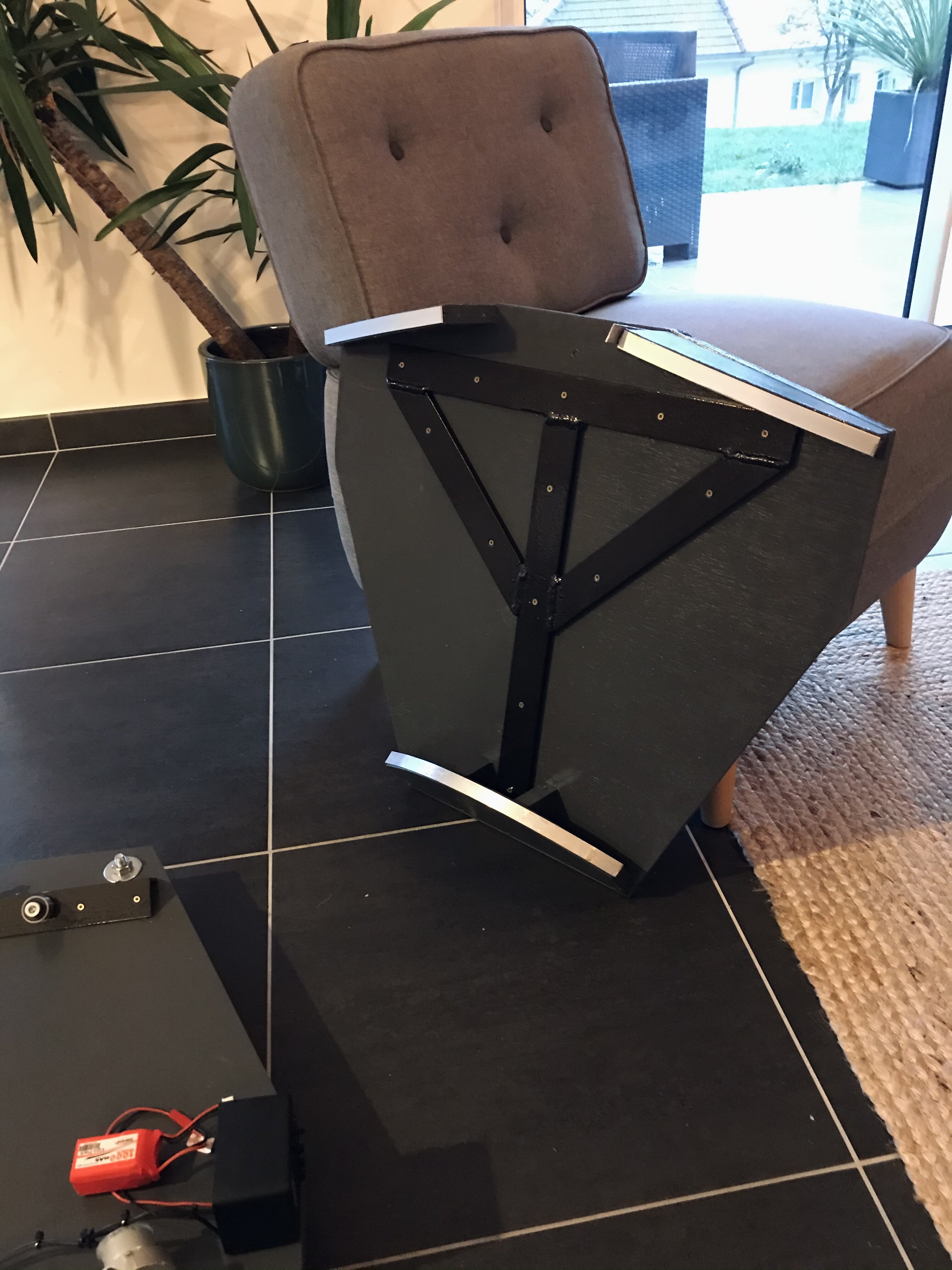

- plateau supérieur renforcé par structure soudée

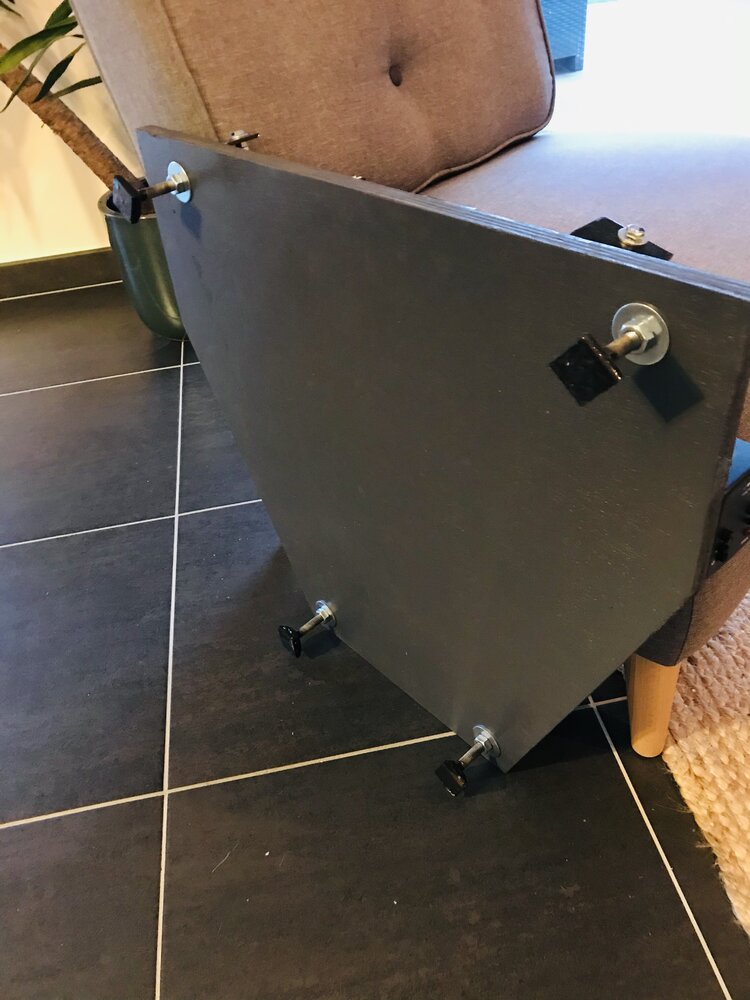

- pieds métalliques soudés sur vis M10

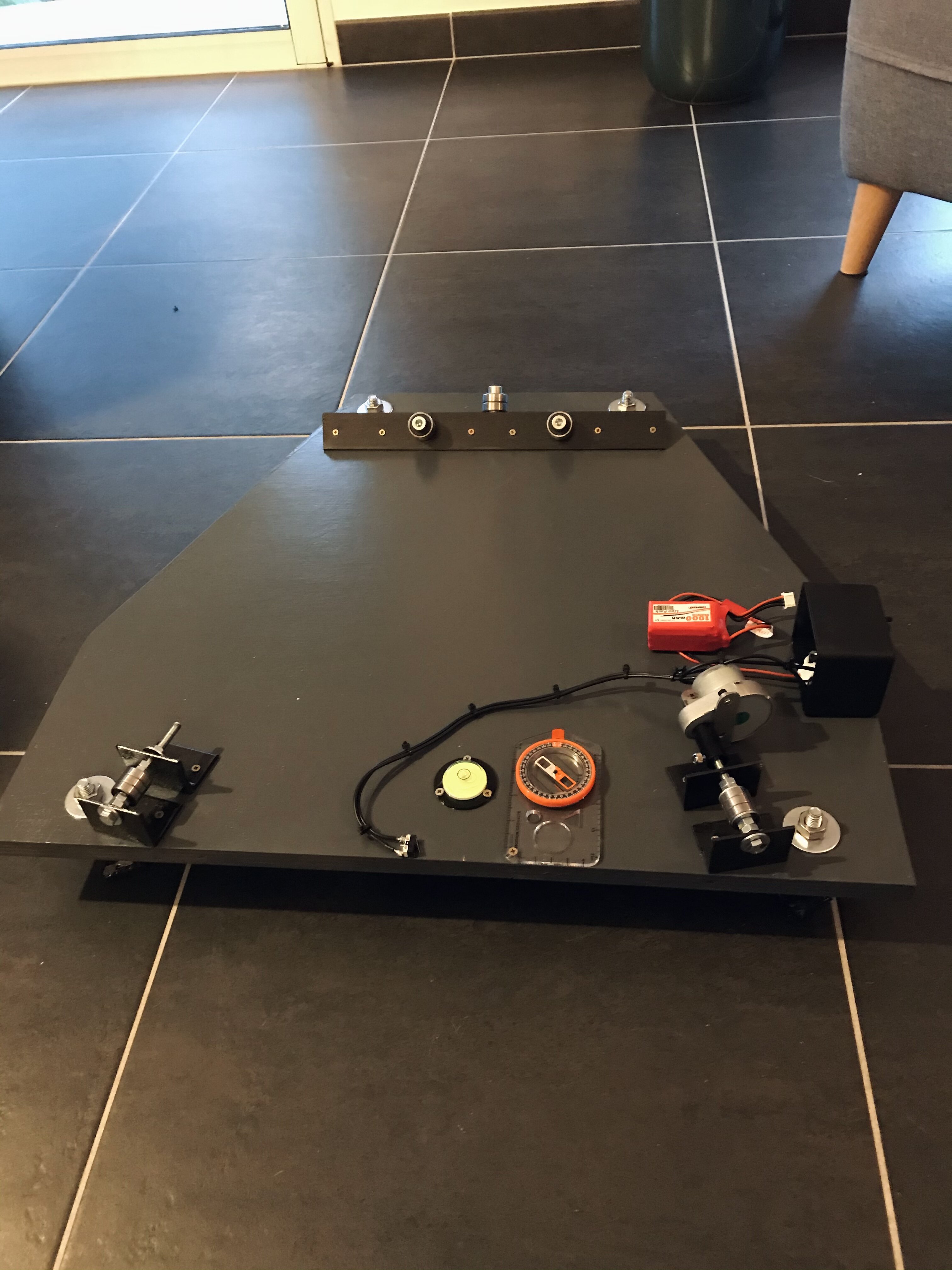

- carte et moteur de l’eq1 séparée , de manière à avoir plus facilement accès au potar et bouton ON

- roulement des secteurs nord par roulement à bille, libre à gauche et solidaire à droite



cette dernière modification a été faite faute de trouver des pièces d’imprimante ; ça fonctionne très bien sauf sur les derniers 20% de la bande de roulement , ou le contact alu/acier manque d’accroche et ça patine... À confirmer à pleine charge (j’ai pas le télescope sous la main pour essayer).



je suis donc en recherche de solution : matriçage bande alu, collage bande gomme .. ??,en sachant que je suis fortement limité par le diamètre des galets qui est quasi au maximum (pour utiliser l’eq1 au mini).



vos idées sont les bienvenues !

pour info je n’ai pas encore testé la table en conditions, si tout va bien je donnerai les cotes pour ceux qui veulent s’épargner les calculs 😁



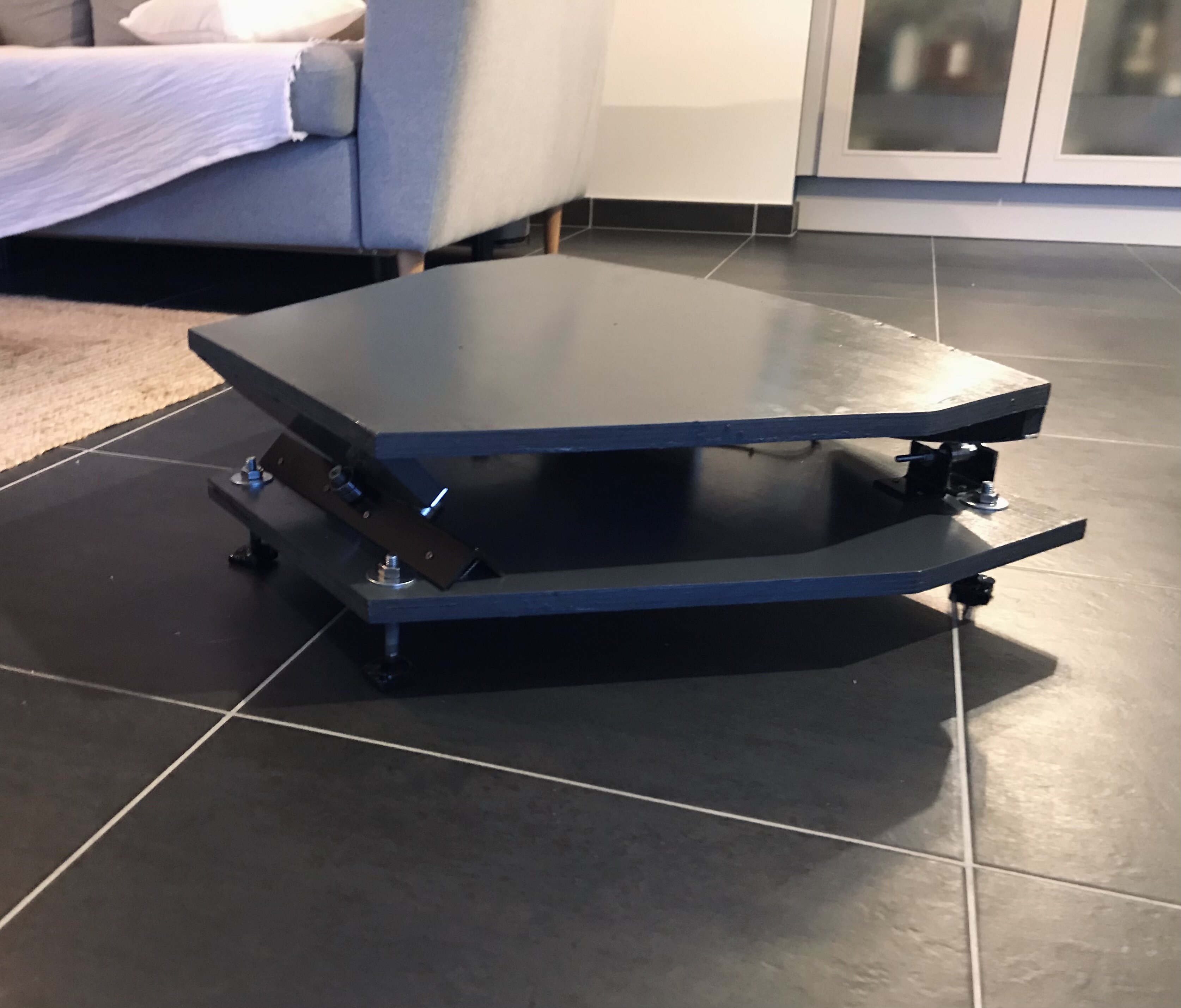

Les photos de fin de chantier, j’ai de photo de la réalisation , mais n’hésitez pas si vous avez des questions.









[sixela]

Solution simple:



https://www.tesa.com/fr-fr/grand-public/tesa-on-off-adhesif-auto-agrippant-extra-fort.html



Les boucles "douces" sont solides et juste ce qu'il faut...et il te reste du velcro qui marche très bien aussi pour ce que tu n'utilises pas ;-).

Modifié 23 septembre 2020 par sixela

[Gawé]

belle table eq et jolie travail de métallurgie les cordons sont propres 👍

comme je vais chercher un dob300 dans 10jrs, à terme j'aimerais aussi me lancer, afin de pouvoir faire du suivi sur du grossissement planétaire et du VA.

je me permet une ptite question, pour comparer à une table eq du marché.

combien t'as coûté cette fabrication s'il te plaît.

Merci.🙂

[Skylex64]

Merci @sixela pour l’astuce , facile et pas cher !! De quel matière sont faites les boucles douces ?



@Gawé merci pour le commentaire ! les cordons sont un peu bombés, mais pour mon niveau de soudure ça va 🙂

La table a dû me revenir à 150€ , avec un peu de récup (cornière, lasure, un peu de visserie ) mais au pire ça ne dépassera pas les 180€. Donc fortement intéressant par rapport aux tables pro (Il y a bien la TS a 335€ , mais un 300 sera trop lourd).



Bien sûr je ne compte pas le prix des outils  que je possède déjà : perceuse, scie circulaire (avec lame orientable à 45 degré , parfait pour le secteur sud) et ponceuse à bande.

[sixela]

C'est du plastoche -- le 'vel' du velcro, quoi. Mais la base du velcro est plus solide que pour du velcro bon marché.

[Gawé]

merci @Skylex64.

ah oui, ça vaut carrément le coup de la fabriquer soit même. pour l'outillage pas de soucis.la seule chose qui m'inquiète, mais je vais potasser le sujet, c'est comment définir ou calculer les angles et les rayons nécessaires...

je 🤞pour tes tests et que tout fonctionne nickel 🙂

[louisspaul]

Bonjour



Es-ce que tu vas toujours observer avec un support en carrelage bien plan ?

Parce que avec 4 pieds , ça sera très souvent bancal !!! 🤒 (je dirais meme plus , toujours)

Trois pieds et c'est toujours d'aplomb...🙂



Bon ciel

[Skylex64]

Très bonne remarque @louisspaul !!  C'est vrai que même sur le carrelage j'ai pris du temps a tout caler...

Je vais modifier ça en ne faisant qu'un pied central à l'arrière, je gagnerai effectivement en stabilité et temps de réglage.





[sixela]

J'ai 4 pieds et je n'ai pas de remords. C'est un peu plus difficile de renverser la table en poussant sur le haut de la table pour un "reset" (je suis une brute) qu'avec trois pieds.



Oui, en théorie c'est hyperstable, mais on peut très bien voir quel pied à l'arrière n'est pas au sol et le sortir jusqu'à ce que le poids soit bien reparti sur les deux pieds arrières.

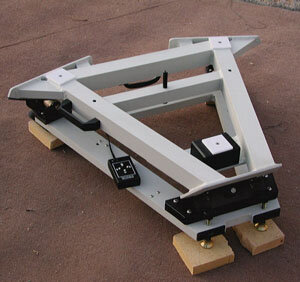

Toutes les Tom Osypowski ont quatre pieds dès une certaine taille:

Modifié 24 septembre 2020 par sixela
