Adaptation d'un ventilo sur dob 500

[Subwoof]

Yo!

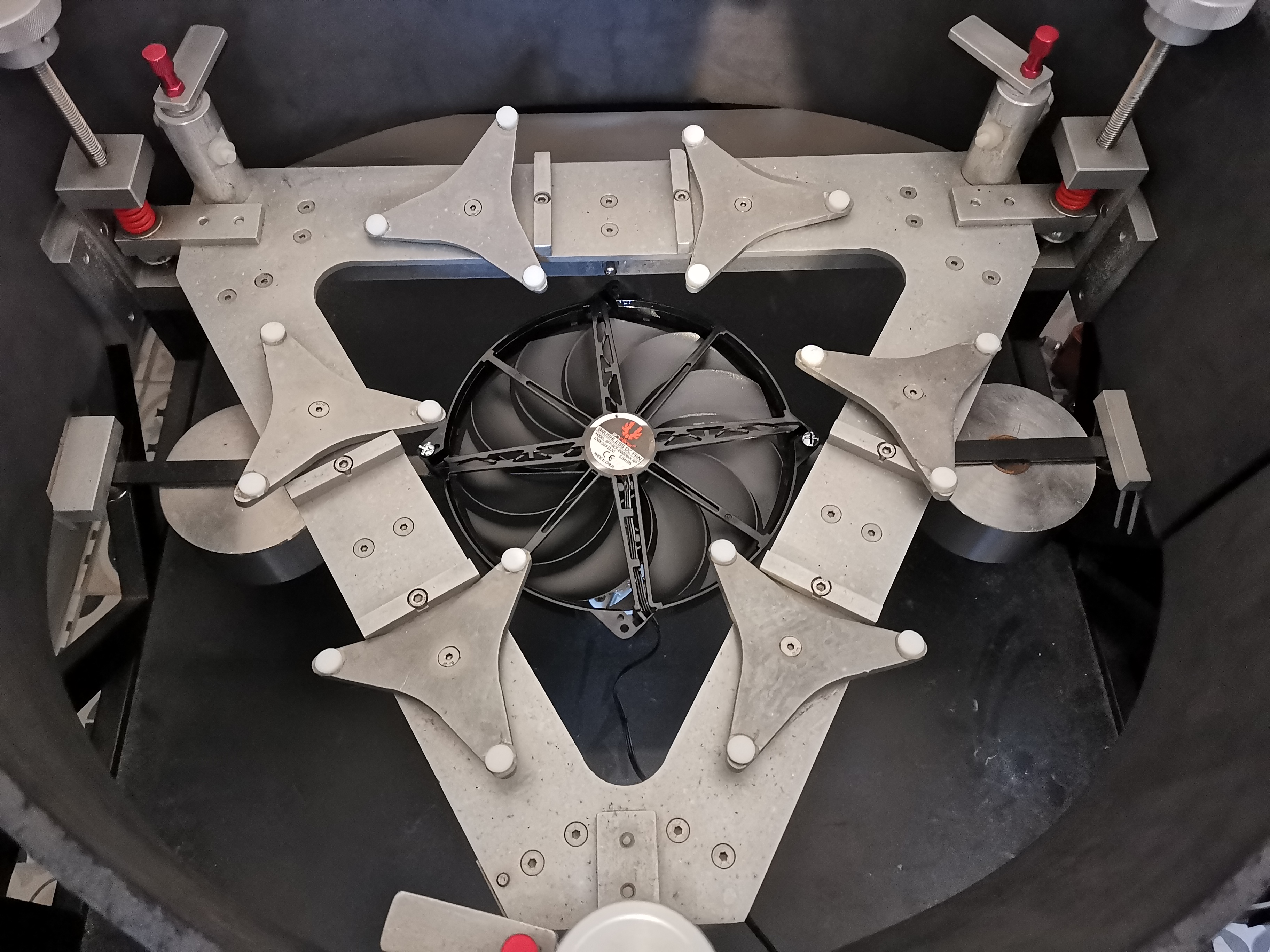

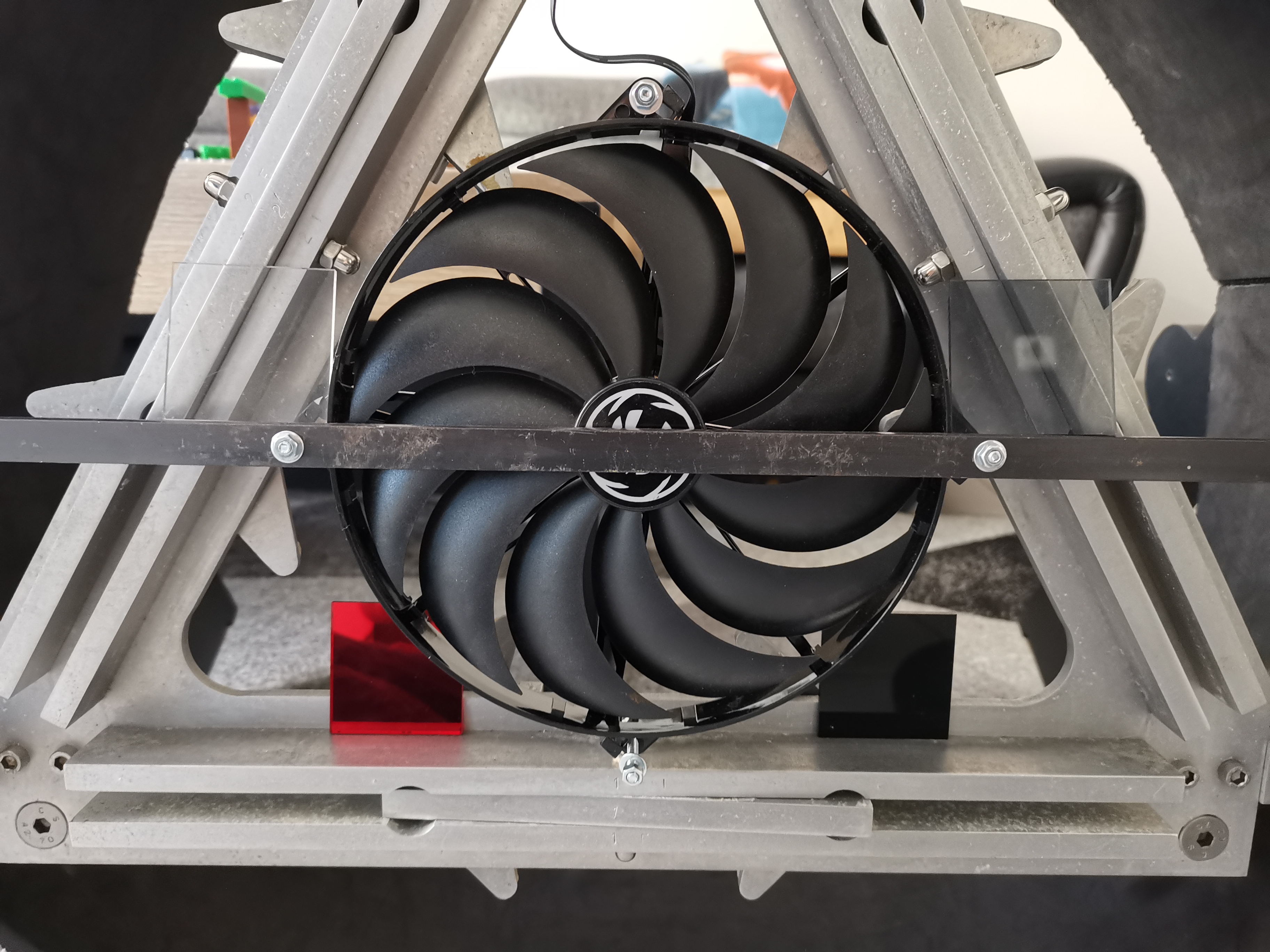

J'ai enfin fini la bricole du ventilo. Je suis parti sur une barre fine mais suffisamment épaisse pour supporter les 3kg de contre poids magnétique. Très content du résultat, cela restera toujours en place en évitant des manipulations supplémentaires non désirables 😅

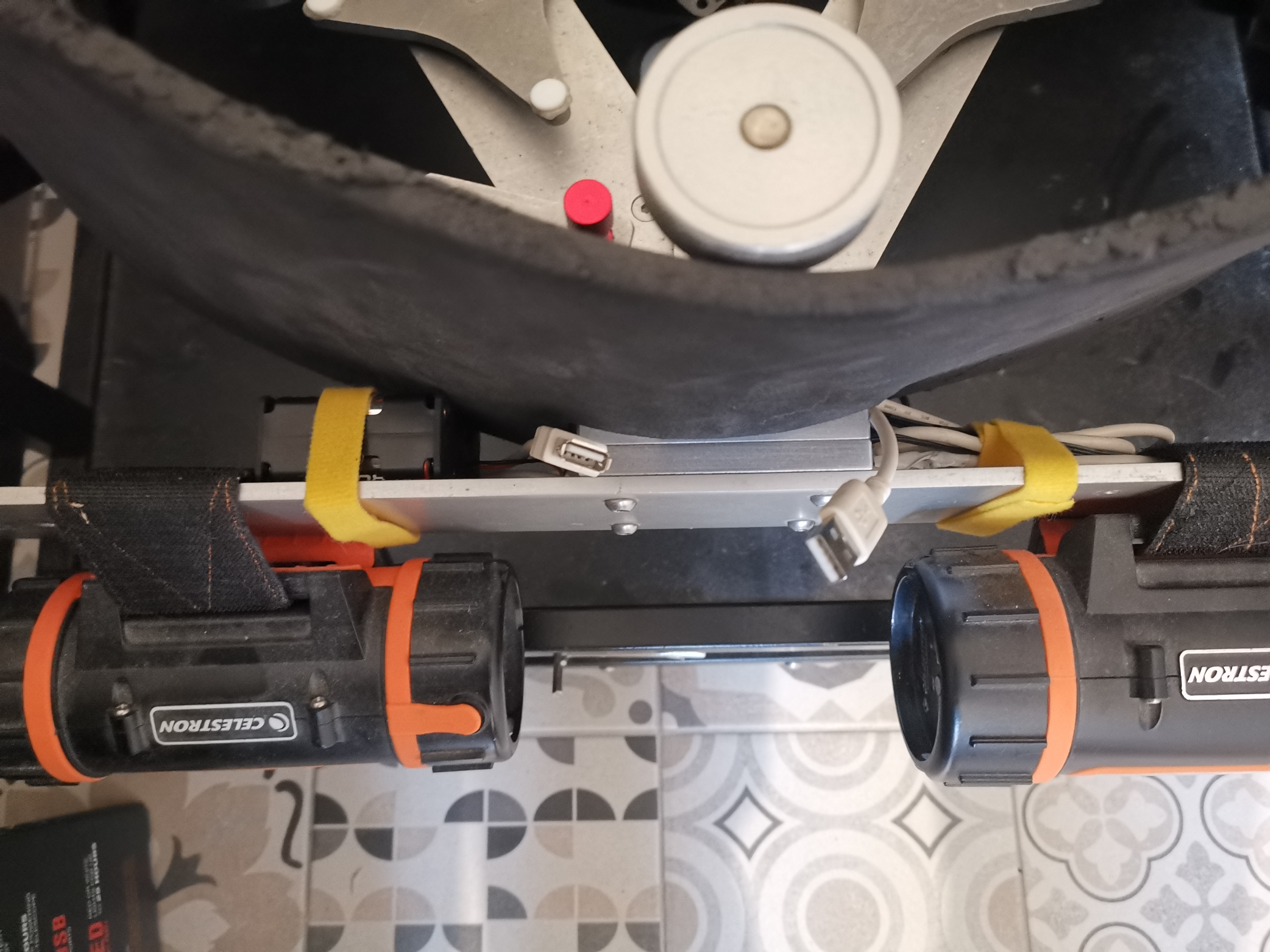

La "batterie" est caché à l'intérieur avec les câbles :





Je vais raccourcir les câbles plus tard qui sont clairement trop long, ça fera plus propre. Et sûrement un interrupteur



Bref très heureux de cette petite amélioration. Ce qu'il manquait à ce dob, c'est un ventilo



Edit : bon j'ai commandé un interrupteur, je ferais une tite photo une fois en place 😁

[martial_julian]

Top ! @Subwoof

par contre, avec les deux batteries, tu as besoin de 3Kg de contrepoids en + ? 😕



Modifié 7 février 2021 par martial_julian

[Subwoof]

à l’instant, martial_julian a dit :

Top ! @subwoof :p

par contre, avec les deux batteries, tu as besoin de 3Kg de contrepoids en + ? 😕





Ouaip, dépend de ce qu'il y a au PO. Mais généralement il m'en faut un, voir 2. Je pense pas qu'il était prévu pour avoir du lourd dans le PO. Ça c'est dommage.

Heureusement que c'est magnétique

[martial_julian]

il y a 2 minutes, Subwoof a dit :



Ouaip, dépend de ce qu'il y a au PO. Mais généralement il m'en faut un, voir 2. Je pense pas qu'il était prévu pour avoir du lourd dans le PO. Ça c'est dommage.

Heureusement que c'est magnétique



remarque, sur le mien, entre la charge sur le PO &  mon gros chercheur optique , je mets 1,5Kg de contrepoids sur la caisse primaire 😕

Modifié 7 février 2021 par martial_julian

[Subwoof]

Subwoof content



[DOB BLEU]

C est propre.

JM

[Subwoof]

Merci ! Et:

Le 29/09/2020 à 11:34, DOB BLEU a dit :

 Plus qu' a trouver une soluce sans manipes .😉



C'est le cas désormais



Reste le bafflage. Je pense partir sur un tapis de gym et un pistolet à colle. Je ne vois pas comment faire d'autre.

[Subwoof]

Le 01/10/2020 à 14:53, sixela a dit :

Personnellement, je rajouterais une enceinte ('baffle' en anglais) pour éviter que l'air ne rebondisse sur le milieu du miroir et que le ventilateur ne ré-aspire cet air sans que le reste du miroir en dehors du triangle du barillet ne reçoive d'air. Il faut forcer l'air soufflé entre le barillet et le miroir en empêchant l'air de rester dans le triangle...



La version "avancée" c'est de continuer l'enceinte vers l'écran autour du primaire et pour faire un cylindre fermé, et rajouter un 'baffle' à l'avant qui redirige l'air vers la face avant qu'il ne remonte au milieu du miroir: voir









Salut Sixela,

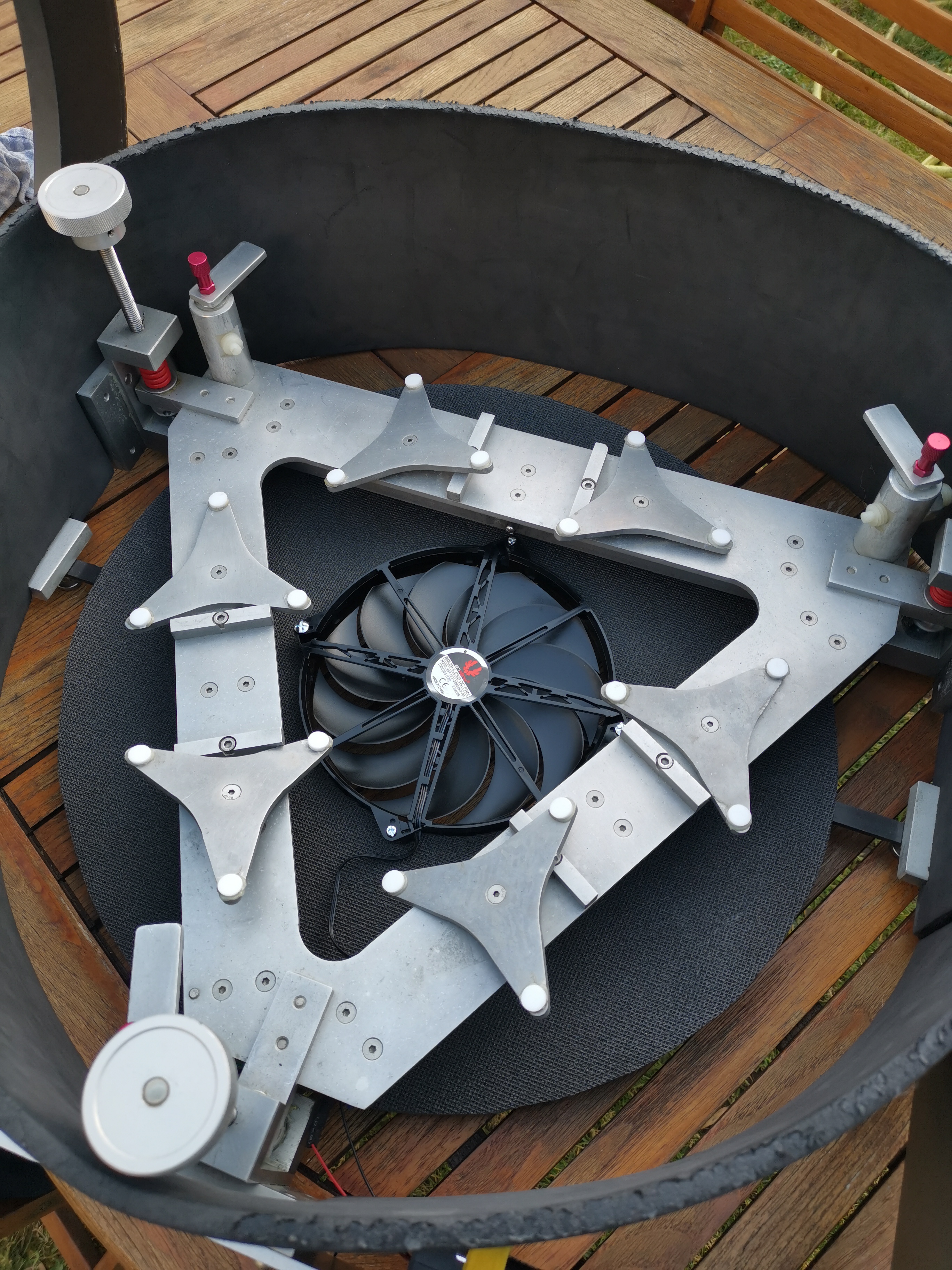

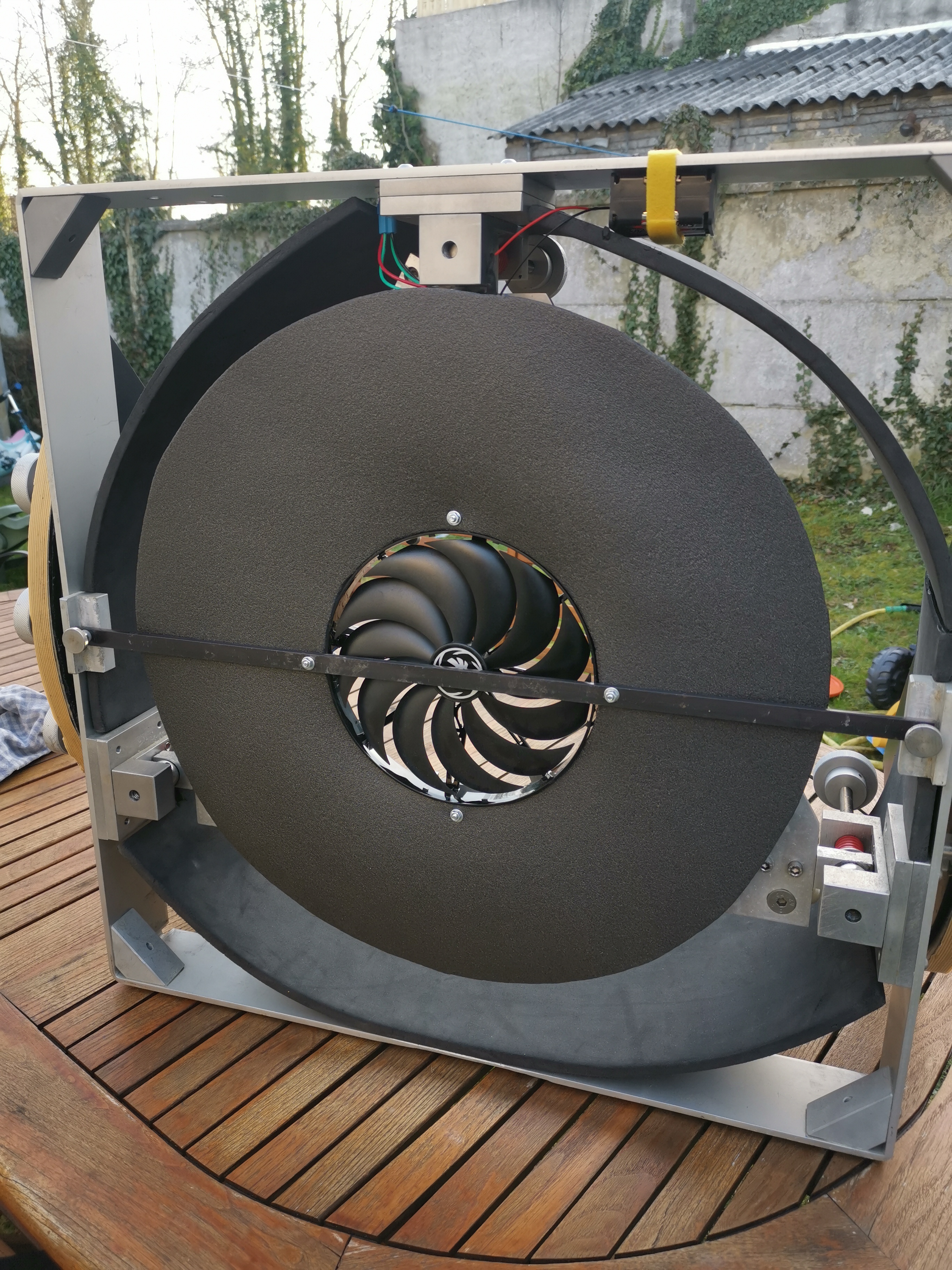

Premier test de bafflage. Pas terrible du tout 🙈





Le diamètre fait 51cm, c'est suffisant ? Sachant que le miroir en fait 50.



Le truc c'est le tapis de gym de chez Décathlon premier prix. C'est vachement souple, je suis sûr qu'avec le temps ça va s'affaisser... Donc c'est pourri. Faut que je trouve un truc plus solide.



J'ai pensé à une très fine plaque de plastique, genre plexiglas épaisseur 3mm voir 1mm. Le hic, c'est comment la découper de façon très propre ? J'ai une Dremel ça peut faire le taf ?



Edit : je pense avoir trouvé mon bonheur 😍

https://plexiglasssurmesure.fr/plaques-en-plexiglass/

[Subwoof]

Bon... Je viens de mesurer le miroir, il fait 510 en fait, et pas 500.



Du coup, si je mets un disque de bafflage de 500 c'est pas bien ? Ou ça le fait quand même ? Ou mieux vaut partir sur 510? 520?



Si quelqu'un peut m'aiguiller, là j'avoue, je suis perdu

[macfly51]

Il y a 17 heures, Subwoof a dit :

J'ai pensé à une très fine plaque de plastique, genre plexiglas



Salut,



Dans mon Weldom j'ai trouvé des plaques de résine de toutes les épaisseurs, c'est léger, rigide et pas cher

C'était pour fabriquer une couronne pour mon 500 (qui d'ailleurs ne fait pas 500 ni 508 mais 512mm) et ça se travaille très bien.

J'imagine qu'on doit en trouver dans tous les castobricoleroy aussi ?

[Subwoof]

Il y a 6 heures, macfly51 a dit :



Salut,



Dans mon Weldom j'ai trouvé des plaques de résine de toutes les épaisseurs, c'est léger, rigide et pas cher

C'était pour fabriquer une couronne pour mon 500 (qui d'ailleurs ne fait pas 500 ni 508 mais 512mm) et ça se travaille très bien.

J'imagine qu'on doit en trouver dans tous les castobricoleroy aussi ?



Merci pour le tuyau. Mais sur le site précédemment cité, on peut intégrer un modèle conçu par nous même via Oneshape. Je vais modéliser le truc et l'envoyer en découpage



Reste à savoir le diamètre de base du cercle. Je pense partir sur 510mm.

[Patcubitus]

Bonjour tout le monde



Il y a aussi éventuellement la solution du carton fin, mais faut le trouver ! Ou le papier Canson en collant 2 épaisseurs de feuilles, avec un coup de bombe de peinture pour étanchéiser.

Je l'avais fait sur la cage du secondaire de mon 318. Ça l'a bien fait.

Fait avec soin, c'est pas moche.



Pat

[Subwoof]

Me suis décidé, et je pars sur une plaque de plexiglas découpée au laser. Je pars donc sur un diamètre de 510mm sur épaisseur de 3mm. Au moins ça sera propre.

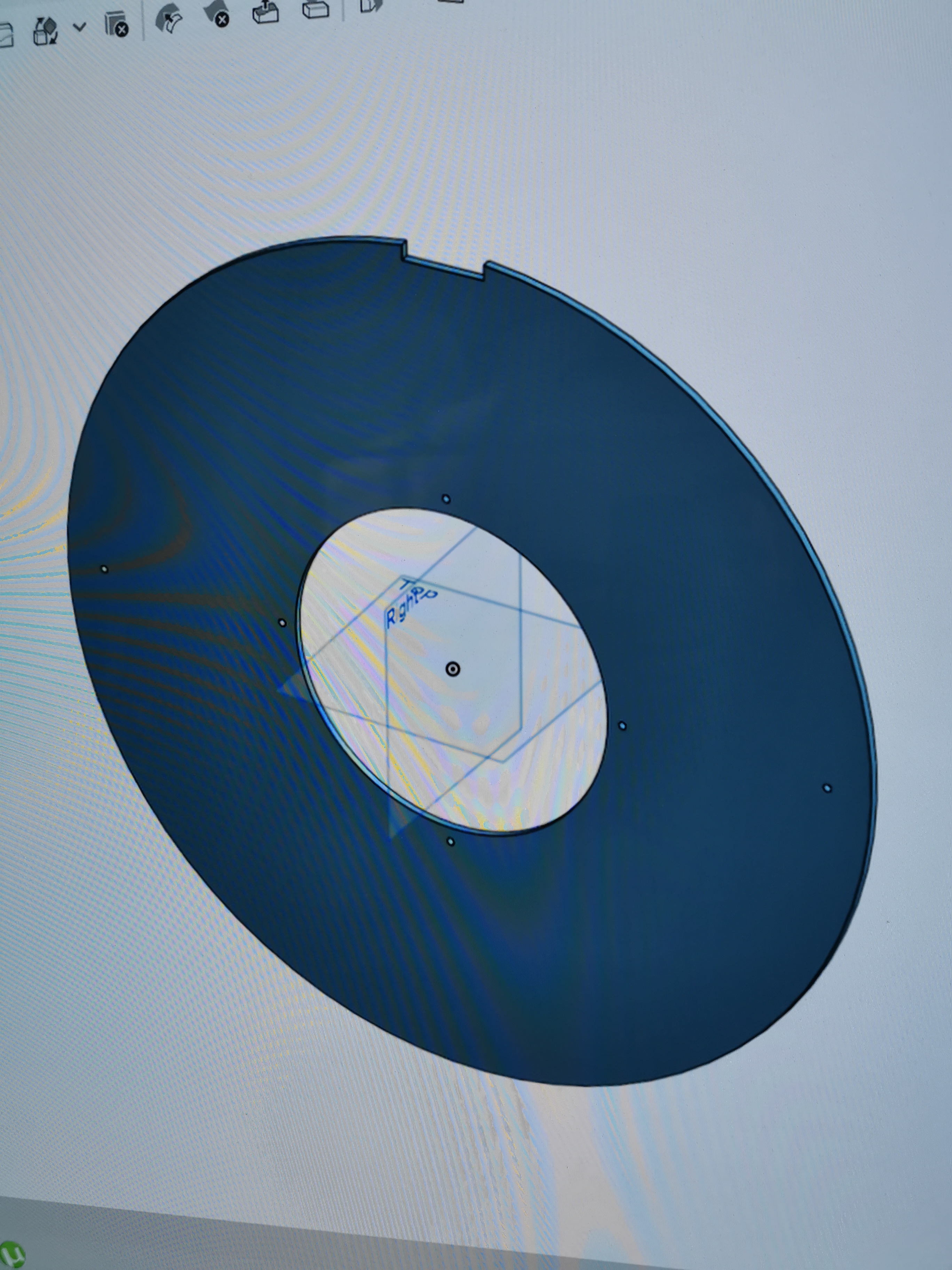

J'ai fini le modèle :



Reste à choisir la couleur, et je pense avoir déjà trouvé ma préférence

[Subwoof]

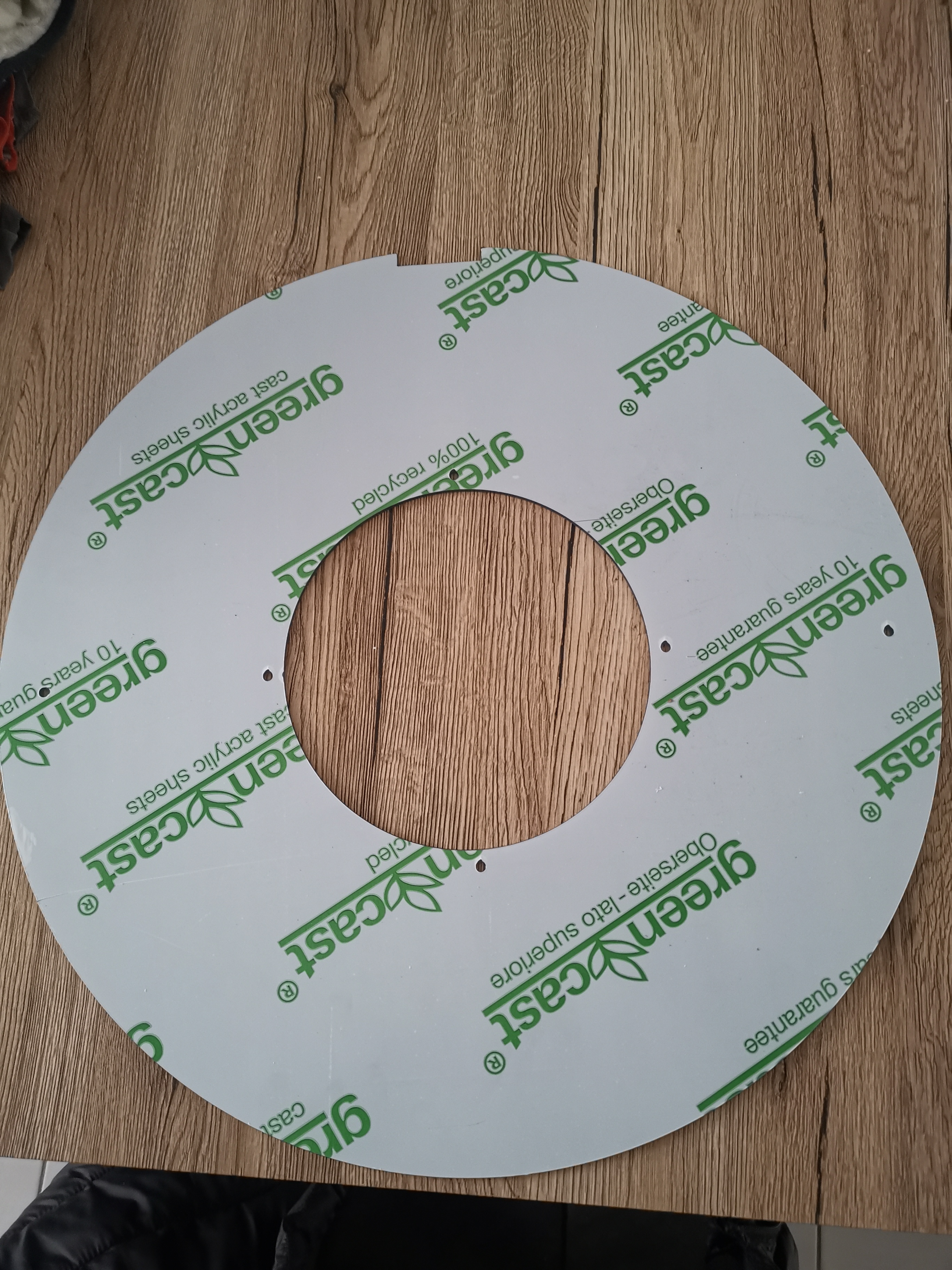

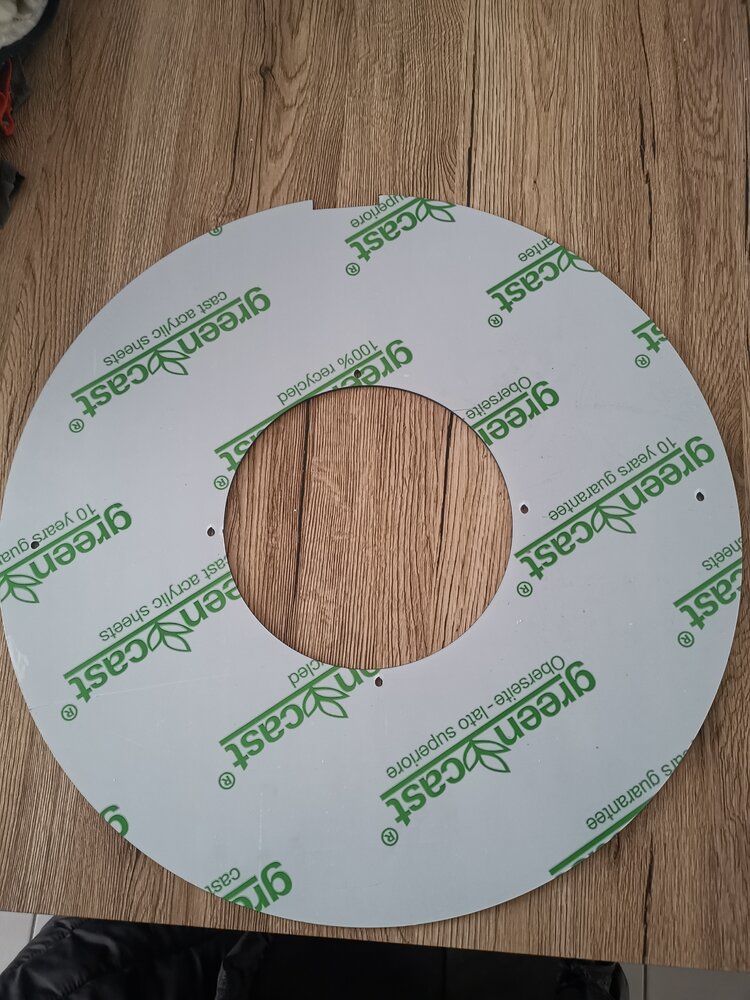

Et voilà, franchement reçu :

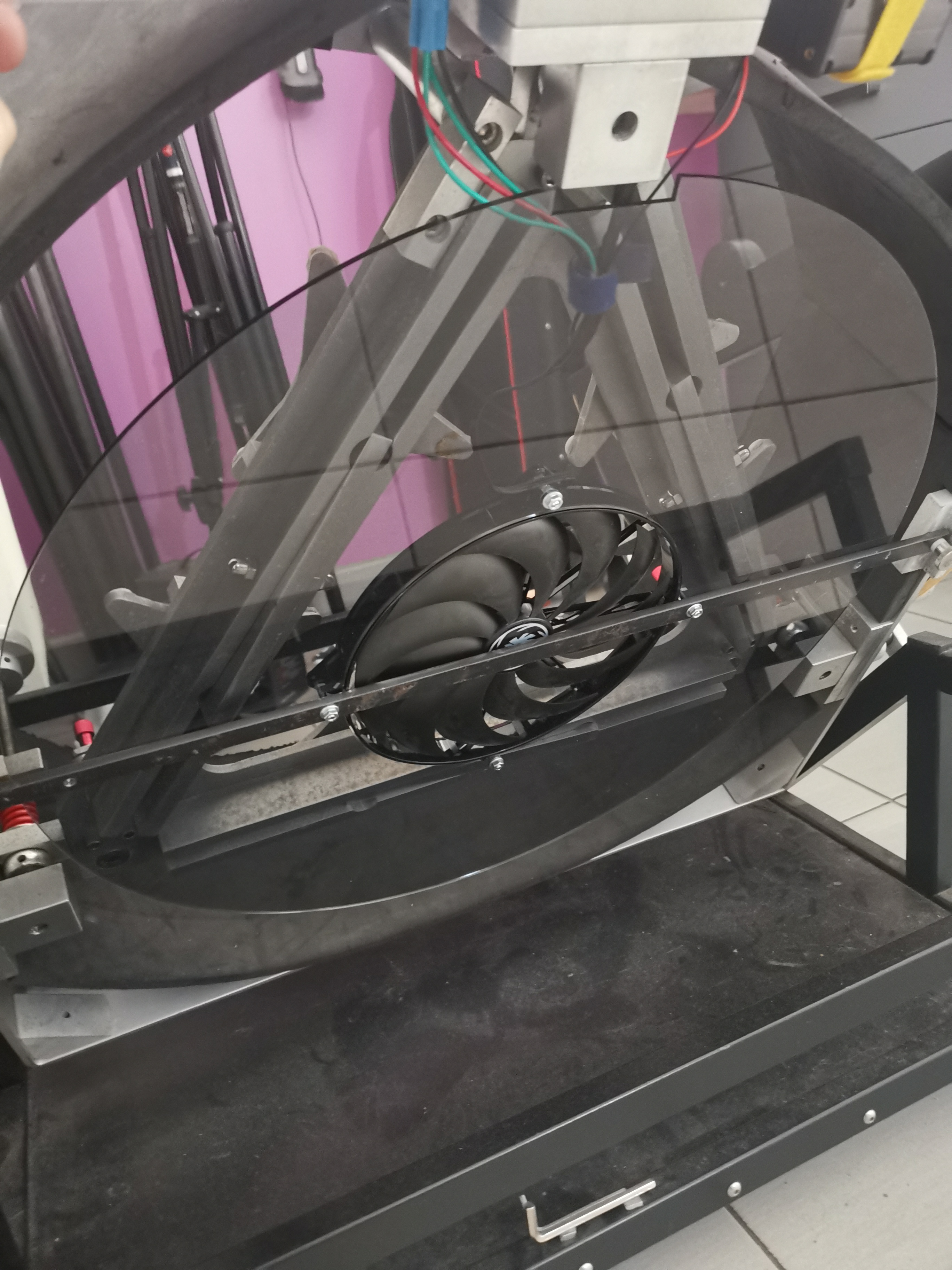

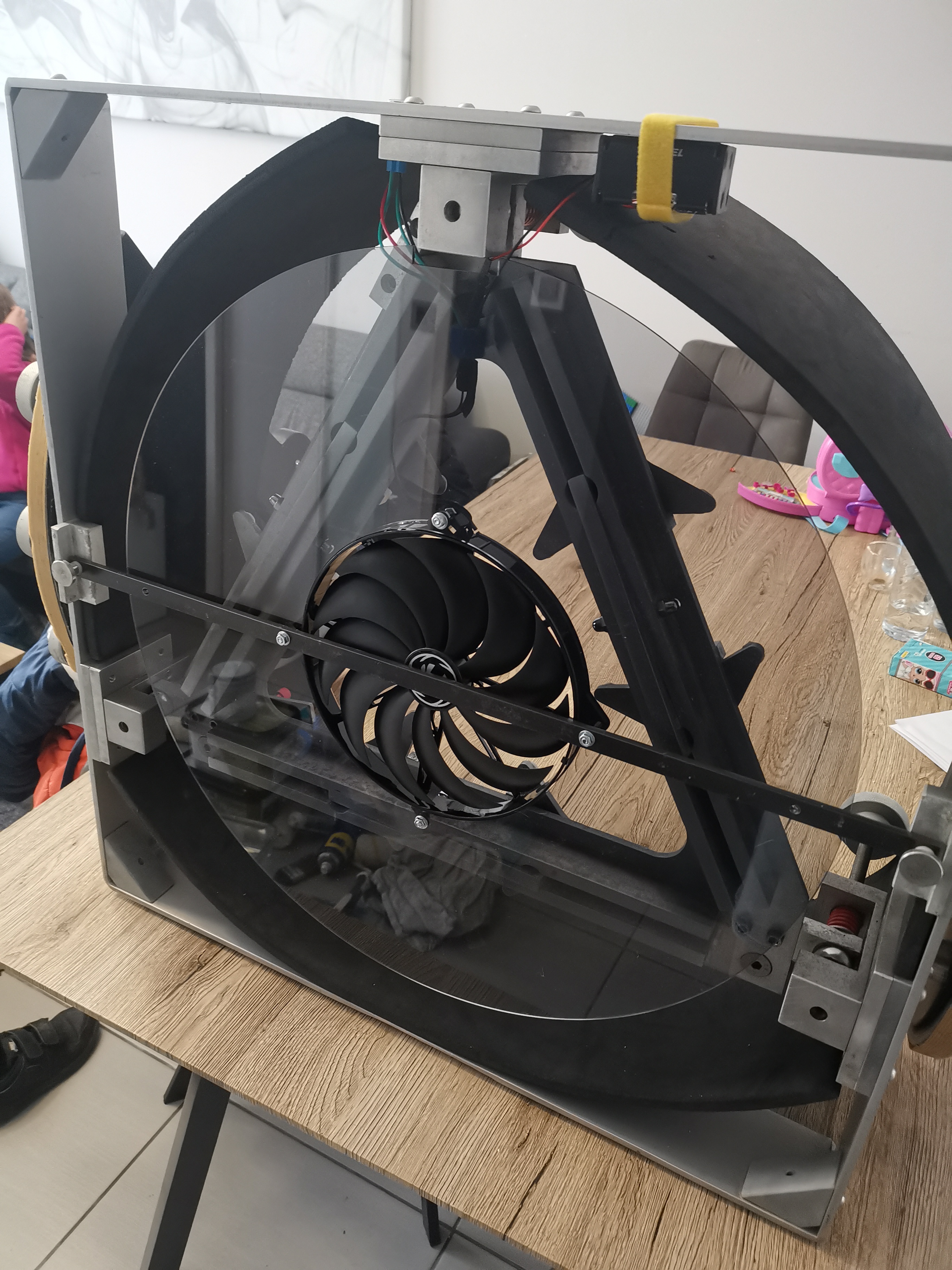

Et de suite installé, j'ai donc choisi le gris fumé :



Très content du résultat final. Il me manque deux vis a acheter et installer et c'est fini.



J'ai testé sans le bafflage et effectivement l'air rebondissait sur le miroir. Le bafflage sera donc un plus.

[macfly51]

C'est propre



Et ça t'a coûté seulement combien ?

[Subwoof]

- Le plexi découpe sur mesure : 35€

- interrupteur : 15€ les 3 (du coup j'en ai 2 à donner si quelqu'un en veut)

- boîtier à pile : 3€

- ventilo: 12€



Total de 65€

[macfly51]

Il y a 3 heures, Subwoof a dit :

Le plexi découpe sur mesure : 35€



Dire que j'ai bossé une aprèm pour faire une couronne dans une plaque de résine qui m'a coûté 8€ 🤪



Merci c'est bon à savoir

[Subwoof]

Il y a 3 heures, macfly51 a dit :



Dire que j'ai bossé une aprèm pour faire une couronne dans une plaque de résine qui m'a coûté 8€ 🤪



Merci c'est bon à savoir



Me suis juste amusé pendant une petite heure à comprendre le logiciel

me sentais complètement incapable de faire un truc aussi propre 😅

[tictactoc]

Félicitation, et en plus, ça fait classe

[Subwoof]

il y a une heure, tictactoc a dit :

Félicitation, et en plus, ça fait classe

Merci

[Alhajoth]

Et quand tu auras fait tomber par inadvertance un Ethos sur le miroir, tu pourras récupérer ton barillet et ta plaque de plexiglas pour faire une jolie table basse devant le canapé.



[blueflash]

Oh, je n'avais pas vu la fin de ce file.. C'est super propre comme montage 👍.

@Subwoof Est-ce qu'en pratique cela réduit considérablement le temps de mise en température et est-ce tu éteins le ventilateur pour observer ?

[Subwoof]

il y a 33 minutes, blueflash a dit :

Oh, je n'avais pas vu la fin de ce file.. C'est super propre comme montage 👍.

@Subwoof Est-ce qu'en pratique cela réduit considérablement le temps de mise en température et est-ce tu éteins le ventilateur pour observer ?



Alors la barre est vraiment trop fine, je prépare autre chose pour deux raisons :



- trop léger, pas assez de poids au cul.

- trop fébrile, ça bouge trop avec les contrepoids magnétiques



Oui ça réduit le temps de mise en température, et oui je l'éteins pendant les observations

[tictactoc]

Salut,

tu n'a pas de problème de rosée qui se dépose sur le primaire ?

[blueflash]

Merci pour la réponse.

Il va falloir que je refléchisse seurieusement à mettre un ventilo..



@tictactoc tant que la température du primaire ne descent pas en desous de celle de l'air il ne peut pas avoir de rosée (sauf si tu observe dans du brouillard ). Et le ventilateur ne peut pas refroidir plus froid que l'air.

[tictactoc]

Je dit ça, parce qu'il y a 3 semaine beau temps, beau ciel clair 5° puis 0°, et hop belle rosée sur le primaire et secondaire  !   😐

Maintenant ventilateur tout le temps, mais je fabrique résistance chauffante !

En passant,  Magnifique Dobson et beau boulot .

[blueflash]

De la rosée sur le primaire ? 😳 (du 400?)

Heureusement cela ne m'est encore jamais arrivé, mais si une fois j'ai de la buée sur le primaire je pense que ça sera l'heure de rentrer à la maison.. 😀

[tictactoc]

Un 300, mais idem, j'ai pris le chemin du retour après une heures d'observation  !   pour le moment le problème ne c'est pas présenté pour le 400.

[Subwoof]

Jamais eu de soucis de buée sur le primaire, avec la jupe y'a pas de soucis normalement 🤔

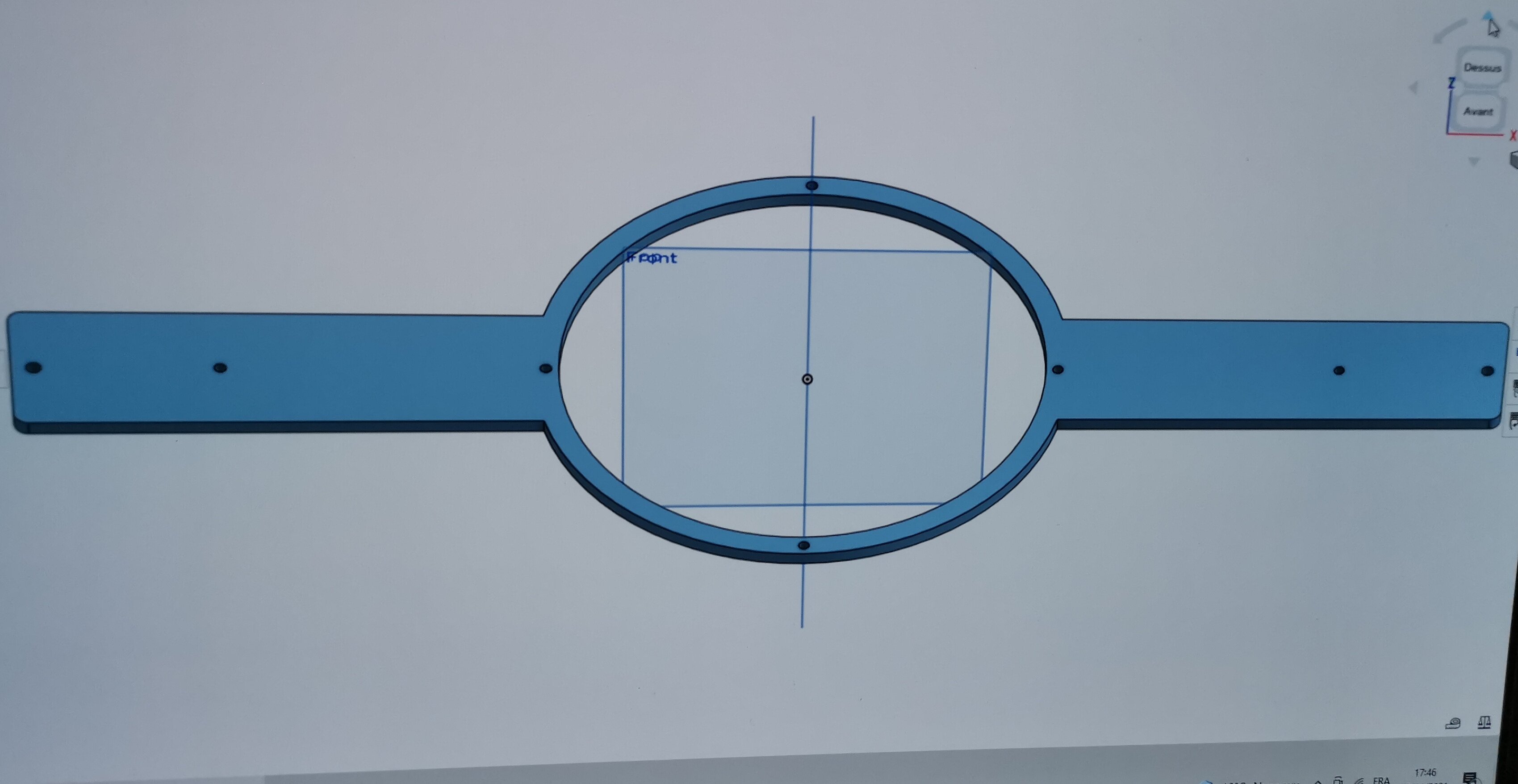

Le projet en cours, j'attends la réception !



[tictactoc]

Mais quel est cet engin ? ☺️
