Collimation au laser sur Flextube 350 – Dans les choux ou pas !!!

[sixela]

Ah -- miroir conique fixé à l'arrière . En plus, je le savais, mais j'avais oublié.

Modifié 27 octobre 2020 par sixela

[SBRCoach]

2 Jours qu'on se prenait là tete avec ça ... Je comprenais plus rien de rien ...



du coup j'ai tout vissé, devissé dans tous les sens ... meme le primaire ... j'espere que je ne suis pas allé trop loin et que tout est bien maintenu maintenant 🥵

Modifié 27 octobre 2020 par SBRCoach

[sixela]

Bon: encore une légère erreur de placement (à gauche le secondaire coupe une partie de l'image du primaire), mais franchement c'est tellement peu que je règlerais d'abord la rotation (en recollimatant). Il faut encore remonter un poil le bord éloigné du secondaire, et puis refaire l'inclinaison.



Sinon, si on ne change pas la rotation, il faut un peu bouger le secondaire vers la sortie du tube (dévisser les vis d'inclinaison, visser la centrale).



Et bien sûr, faire de sorte que sur la prochaine photo on voie la pupille de l’œilleton.

[SBRCoach]

Ben là je dois tout reprendre vu que cet apres midi je suis allé à tourner avancer reculer ce secondaire dans tous les sens à la recherche d'une chimère ...

Je reprendrais demain à essayer de remettre comme c'était ce matin, là j'ai eu ma dose de stress aujourd'hui

Soirée libre ce soir Sixela lol ...

Bonne soirée

Modifié 27 octobre 2020 par SBRCoach

[sixela]

Pour te consoler: une fois que le placement est fait, on n'y touche plus jamais. Le reste du temps on règle juste l'inclinaison des deux miroirs.

[dob250]

Avec plaisir

Je ne connaissais pas la fixation directement sur le barillet du miroir. Il nous a bien induit en erreur.

Tout est bien qui fini bien,je pense que tu as toutes les infos pour finir la collimation.

Bon ciel, tu vas te régaler

il y a 2 minutes, sixela a dit :

Pour te consoler: une fois que le placement est fait, on n'y touche plus jamais. Le reste du temps on règle juste l'inclinaison des deux miroirs.

Oui c'est clair, ça restera un bon souvenir de découverte d'un 350 😂

[SBRCoach]

Ouaip surtout beaucoup de stress et de questions pour moi

Reste plus qu'a tout reprendre à tête reposée

Je reviendrais vers vous pour validation



Merci à vous

[dob250]

il y a 11 minutes, SBRCoach a dit :

Ouaip surtout beaucoup de stress et de questions pour moi

Reste plus qu'a tout reprendre à tête reposée

Je reviendrais vers vous pour validation



Merci à vous

On est parti, on est plus là 😁😁

[SBRCoach]

Slt



Bon 2 jours après avoir touché à toutes les vis du secondaire (centrale incluse, a avancer, à reculer, à incliner dans tous les sens) à la recherche de BRIDES qui n'existaient pas ... enfin bref ...



J'ai essayé de m'y remettre aujourd'hui, avec l’œilleton ET avec les 2 lasers qui pour bien arranger les choses, un coup ils fonctionnent bien et dans la seconde qui suit ils s’éteignent (super pratique) ... malgré tout réussi à centrer le point rouge et le retour dedans (mais est ce suffisant ??) ...



Pour résumer en en 3 mots ... ça me gonfle !!! sais plus ou j'en suis ...

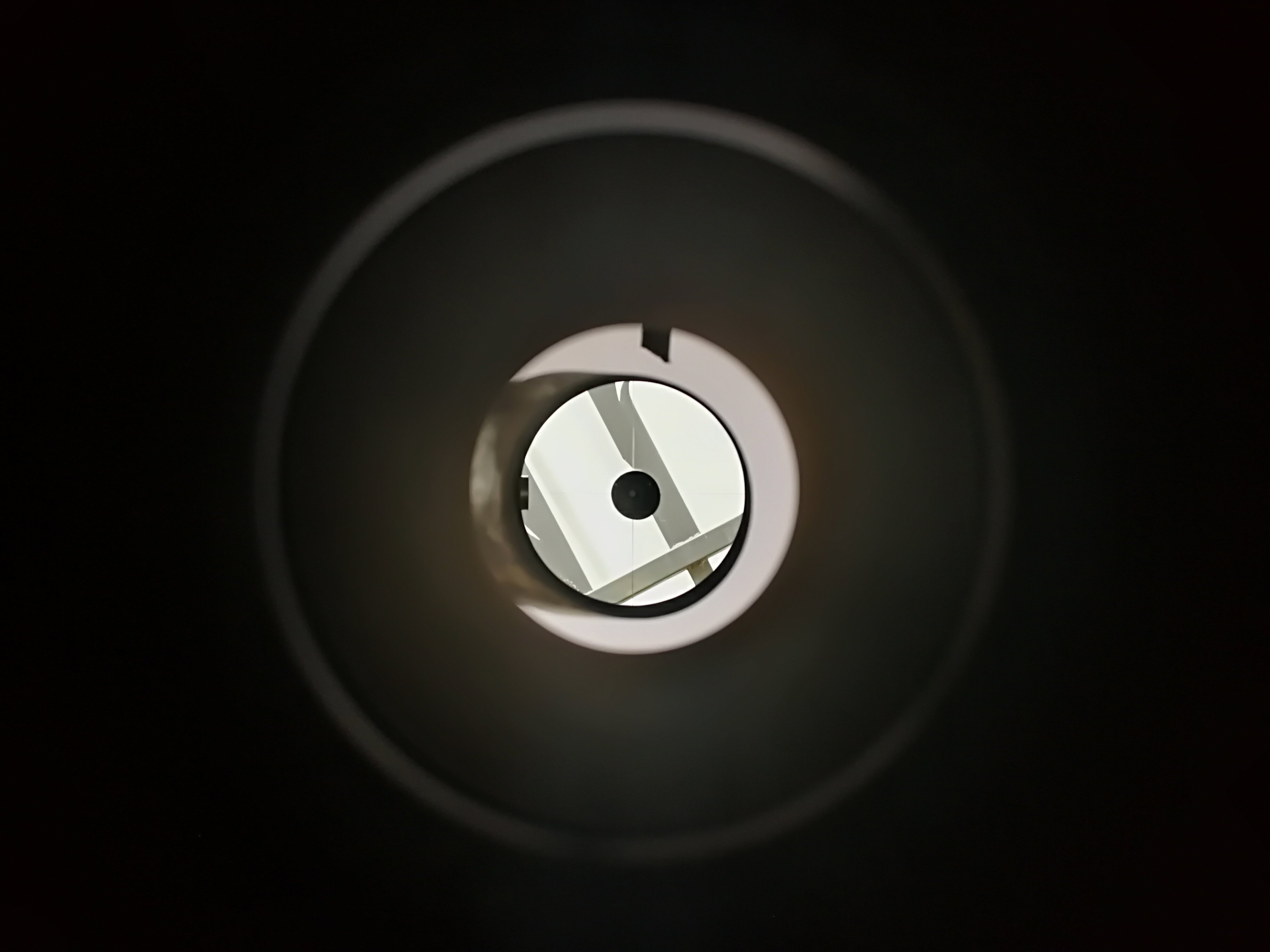

Avant de tout casser ... J'arrive à cette chose !!!







[dob250]

il y a 21 minutes, SBRCoach a dit :

Slt



Bon 2 jours après avoir touché à toutes les vis du secondaire (centrale incluse, a avancer, à reculer, à incliner dans tous les sens) à la recherche de BRIDES qui n'existaient pas ... enfin bref ...



J'ai essayé de m'y remettre aujourd'hui, avec l’œilleton ET avec les 2 lasers qui pour bien arranger les choses, un coup ils fonctionnent bien et dans la seconde qui suit ils s’éteignent (super pratique) ... malgré tout réussi à centrer le point rouge et le retour dedans (mais est ce suffisant ??) ...



Pour résumer en en 3 mots ... ça me gonfle !!! sais plus ou j'en suis ...



Avant de tout casser ... J'arrive à cette chose !!!







moi je serais toi je sors le tube je pointe une étoile et tu défocalise assez fortement tu vas voir la situation en live, la croix du secondaire la position du miroir ensuite tu mets ta main devant pour vérifier sur qeulle vis agir, attention vas y doucement car forcément l'étoile va se déplacer le chercheur sera décalé aussi

tu as un mois pour trouver c'est ta mission , no stresssss

D'après ton image ça m'a l'air pas mal



[SBRCoach]

Slt Didier



Bon temps pourri encore ici pas un coin de ciel bleu ... Donc pour le test sur l'etoile faudra encore attendre malheureusement



[dob250]

il y a 3 minutes, SBRCoach a dit :

Slt Didier



Bon temps pourri encore ici pas un coin de ciel bleu ... Donc pour le test sur l'etoile faudra encore attendre malheureusement



Demain soir ??

En tout cas prends le temps de profiter du ciel avec ton scope même si la collim n'est pas parfaite, c'est un entonnoir à photo tu vas être émerveillé et c'est bien le principal, je trouve que la collim prend trop importance en ce moment

Edit: n'oublie pas que le flexutbe induit forcément une collim qui bouge



[SBRCoach]



Modifié 30 octobre 2020 par SBRCoach

[dob250]

T arraché pas la tete d'autant plus que la photo ne peut pas être parfaite, angle de prise de vue ?

[SBRCoach]

il y a 1 minute, dob250 a dit :

T arraché pas la tete d'autant plus que la photo ne peut pas être parfaite, angle de prise de vue ?



Comme j'ai tout bougé y'a 2 jours, là c'est plus trop si c'était moins pire avant ou pas 🤪



Pas de probleme d'angle je pense puisque prise au travers de l'œilleton

[sixela]

On y est presque!



Question qualité des images au haut grossissement, tu y es.

Question plan focal incliné, pas tout à fait si je crois ton oeilleton: l'oeillet n'est pas tout à fait centré par rapport à l'ouverture du tube PO. Pourtant ça devrait coller à ce que montre un collimateur laser bien collimaté. T'es sûr qu'avec le collimateur laser tu obtients la même chose quand tu tourne le collimateur laser de 60° et que tu le rebloques?







Modifié 30 octobre 2020 par sixela

[SBRCoach]

Slt Sixela



Bon comme tu le sais j'ai 2 lasers ...

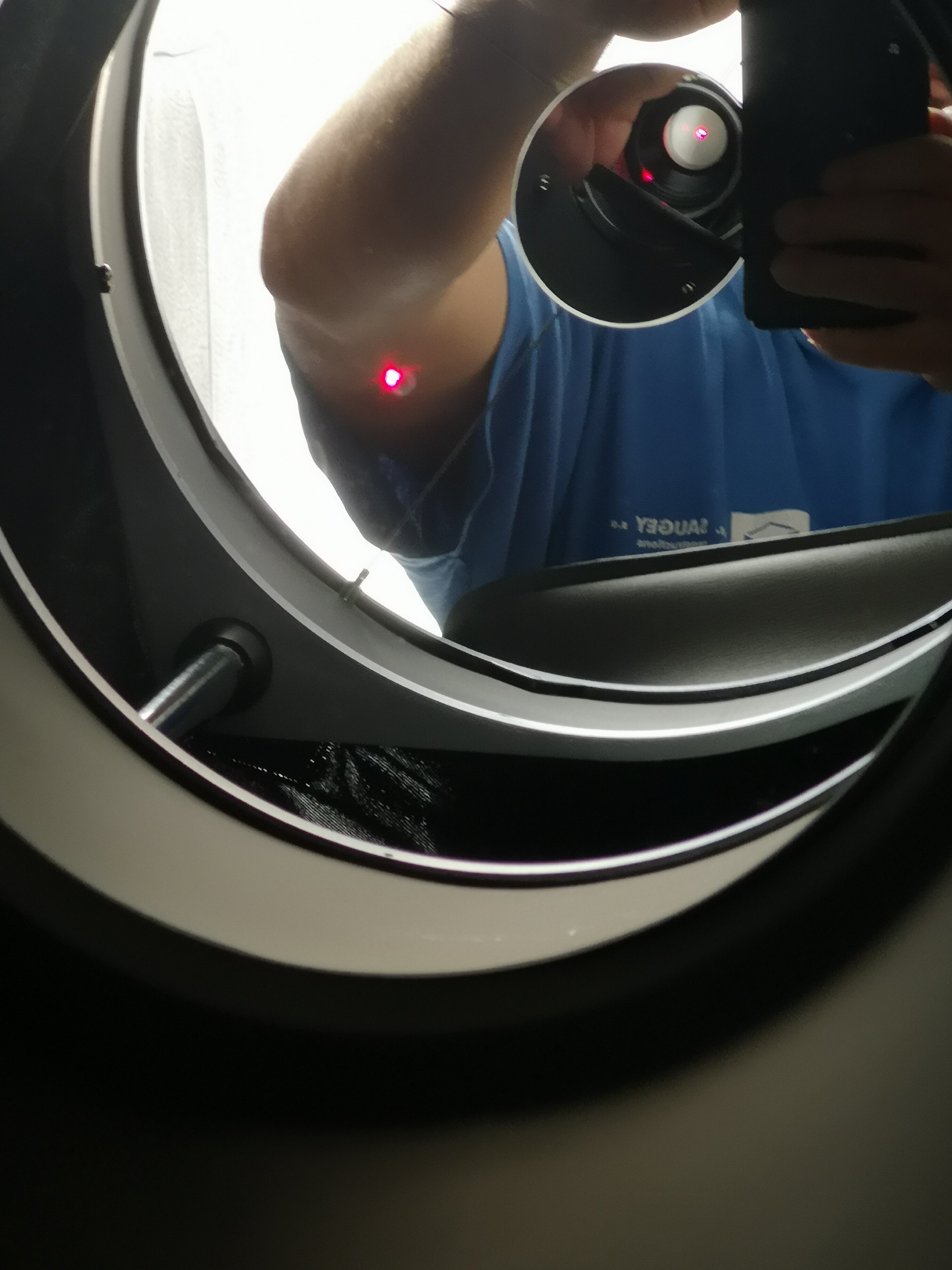

A priori le Baader mark 3 en le tournant sur lui meme, le point n'a pas l'air de bouger ... le probleme c'est qu’apparemment y'a un probleme de contact car des que je le bouge la plupart du temps le point disparait et réapparait plus tard ... donc très penible



Le Svbony le point est tres lumineux mais lui en tournant sur lui meme, le point se décale



[sixela]

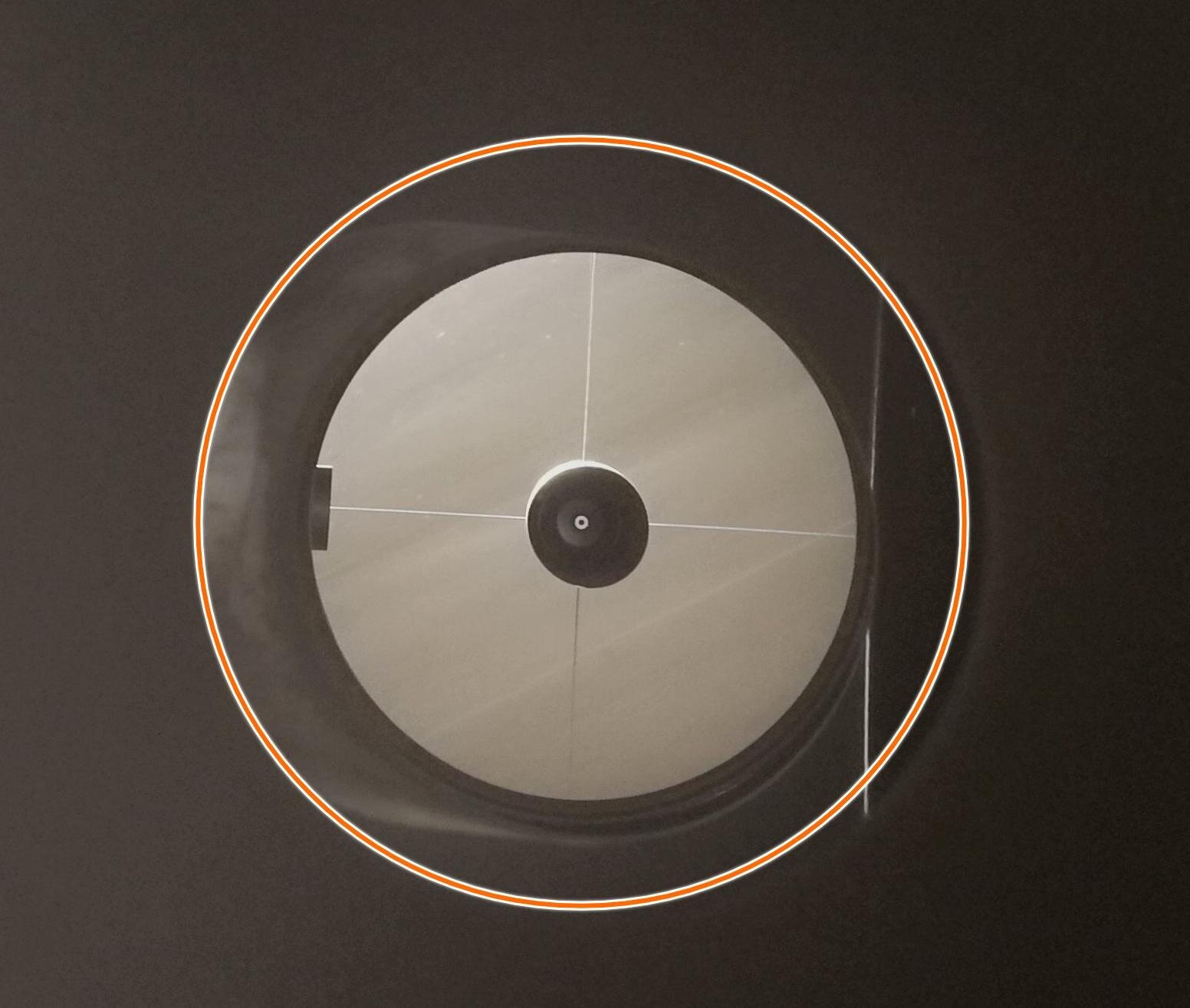

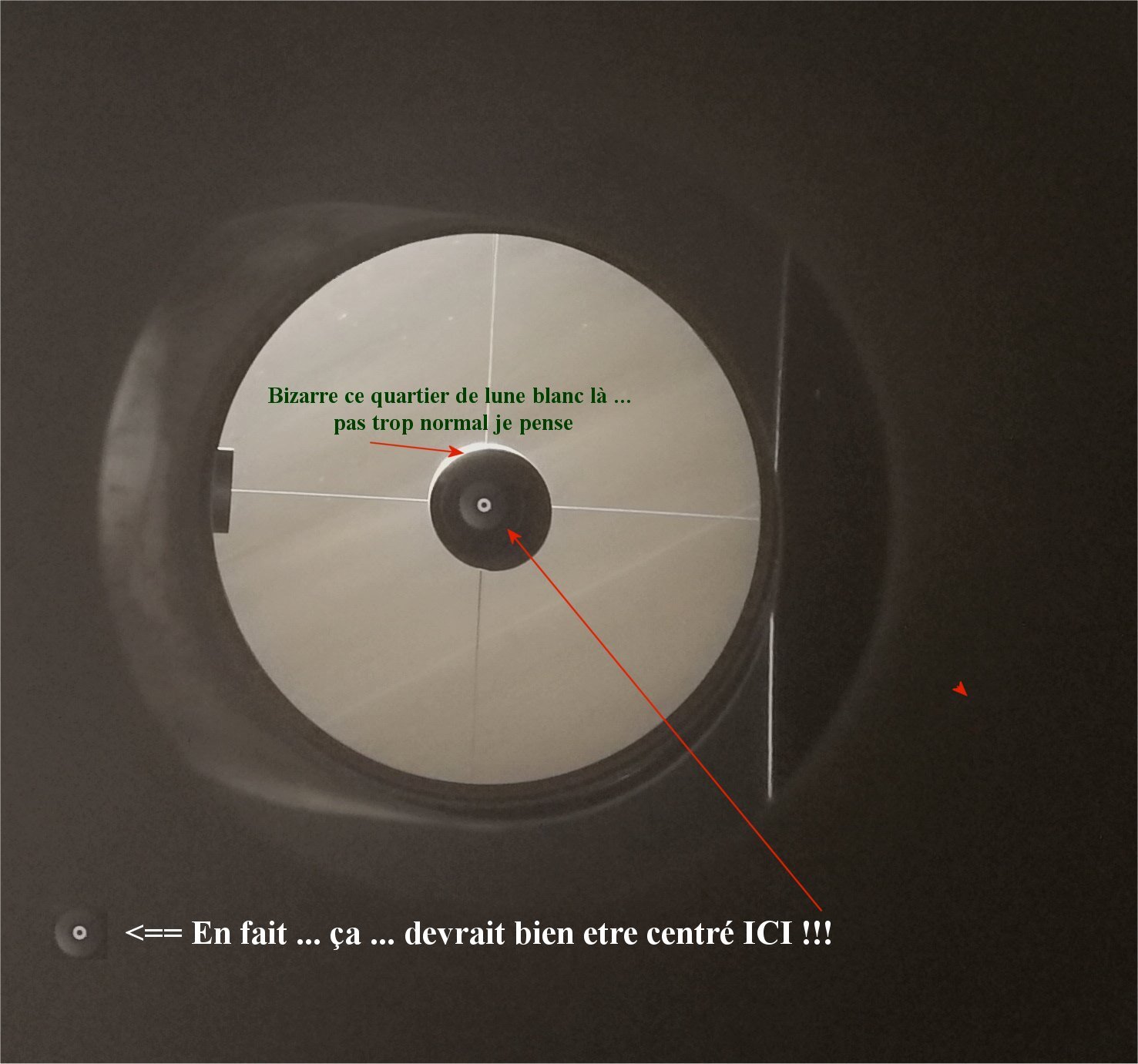

Sinon, il y a question placement encore une petite erreur, mais surtout d'abord (et toujours) en rotation. La silhouette du secondaire est décalée par rapport à l'oeillet (normal), mais selon un axe qui n'est pas opposé à l'endroit ou on voit le tube PO rentrer dans l'image:



[SBRCoach]

[sixela]

Comme la rotation influence aussi un peu le centrage haut/bas, si tu veux toucher au placement alors il faudrait d'abord corriger la petite erreur de rotation.

--

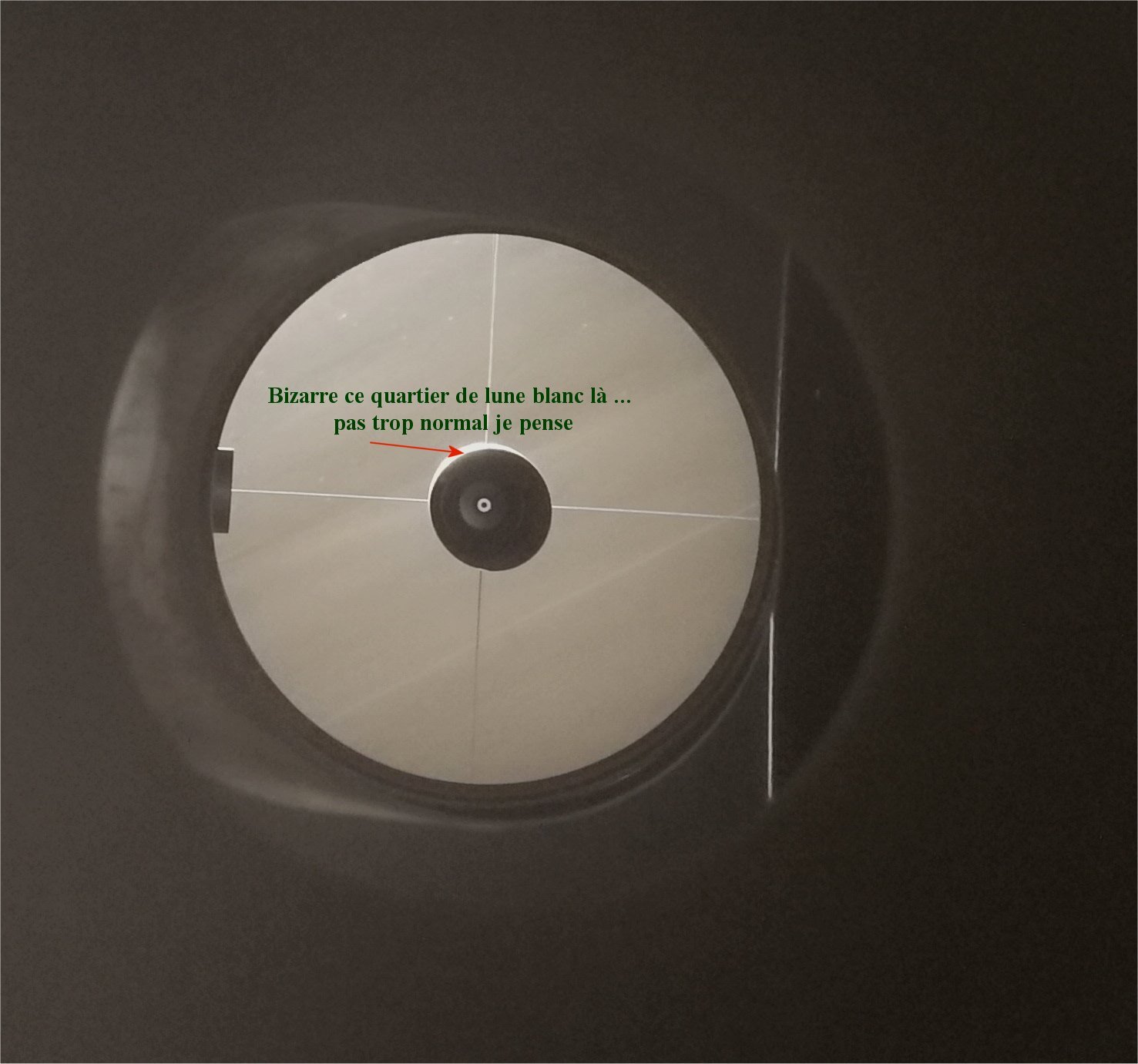

Le croissant lumineux est un effet secondaire de l'erreur de rotation (compensée en inclinant quand-même le secondaire pour correctement pointer l'axe du PO vers le primaire).

--

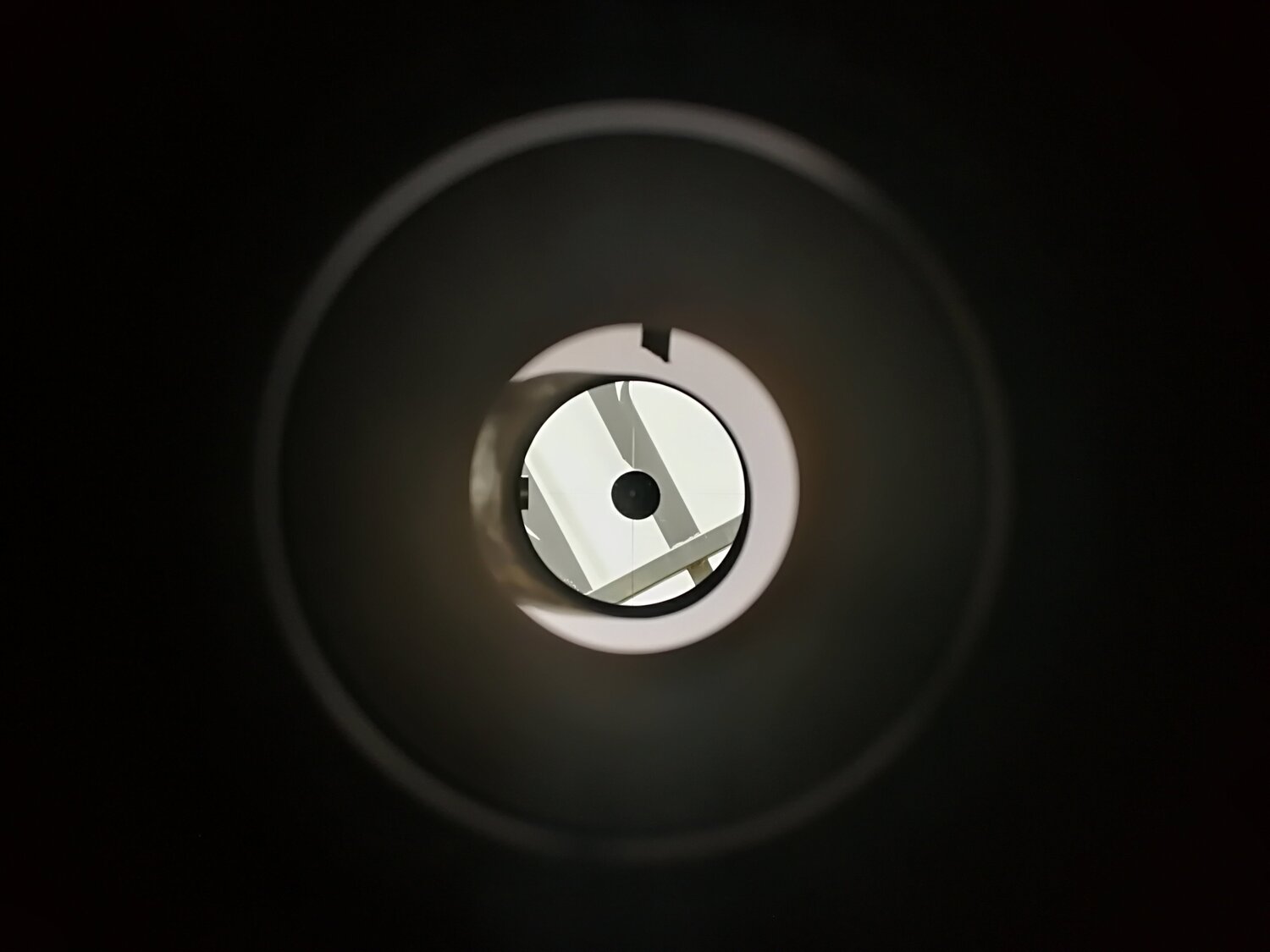

Ta petite vignette en bas montre que l'image de l’œilleton est bien concentrique avec l’œillet, donc l'axe optique passe par la pupille de l’œilleton (et donc l'axe du PO à cet endroit) si l'oeilleton est au niveau du plan focal (la nuit, utiliser la Lune ou Mars pour visualiser à quelle hauteur est le plan focal, avec une feuille de papier devant le PO -- c'est là ou une image nette se forme qu'il faudra placer l’œilleton pour une vérification optimale de l'inclinaison du primaire. Pour vérifier le placement, l'oeilleton est bien placé au bon endroit ici, comme l'image du primaire est presque aussi grand que le primaire.)

Modifié 30 octobre 2020 par sixela

[SBRCoach]

il y a 1 minute, sixela a dit :

Comme la rotation influence aussi un peu le centrage haut/bas, si tu veux toucher au placement alors il faudrait d'abord corriger la petite erreur de rotation.



là je touche plus à la vis centrale ?

J'essaie juste de tourner à la main la base du secondaire en desserrant legerement les 3 vis ?

[sixela]

Je commencerais par ça, oui. Si tu te débarrasse de l'erreur de rotation, tu va incliner légèrement différemment le secondaire après la rotation, et ça va aussi légèrement changer le placement. Donc il faudra évaluer ça après avoir réduit l'erreur de rotation (et recollimaté le reste).



Modifié 30 octobre 2020 par sixela

[SBRCoach]

Merci à toi 👍... je regarde ça dans la soirée

[SBRCoach]

Il y a 19 heures, dob250 a dit :

Demain soir ??

En tout cas prends le temps de profiter du ciel avec ton scope même si la collim n'est pas parfaite, c'est un entonnoir à photo tu vas être émerveillé et c'est bien le principal, je trouve que la collim prend trop importance en ce moment

Edit: n'oublie pas que le flexutbe induit forcément une collim qui bouge





Bon ben ça sera pas pour ce week end encore les tests à ciel ouvert



Il fait superbe depuis ce matin, mais ça va se couvrir en fin de journée et pluie annoncée en soirée ... 🤥 Désespérant



15 jours que j'ai le monstre et pas pu le sortir un soir !!!

Modifié 31 octobre 2020 par SBRCoach

[SBRCoach]

Bonjour

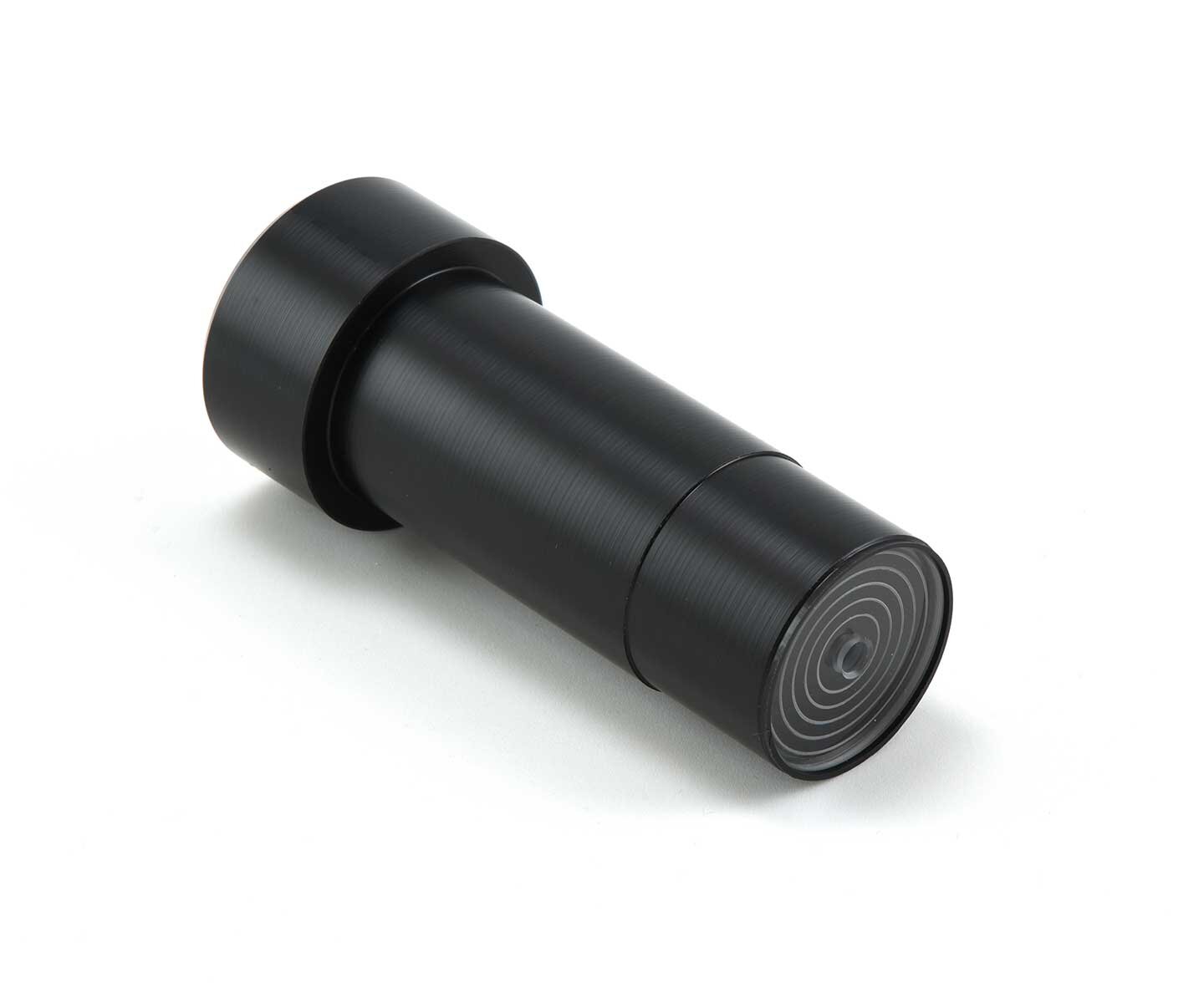

Après plusieurs semaines sans RIEN TOUCHER ... comme je suis têtu, je fais de nouveaux tests ... avec un nouvel (enfin, pour moi car je ne connaissais pas) outil qui m'a l'air bien pratique pour centrer ce satané SECONDAIRE  : Le TS CONCENTER que j'ai pris en 1,25''



… C’est beaucoup plus facile car avec les cercles concentriques, on visualise parfaitement ce que l’on fait … pas contre peur de trop serrer ou trop desserrer la VIS CENTRALE … du coup beaucoup ... beaucoup d’essais

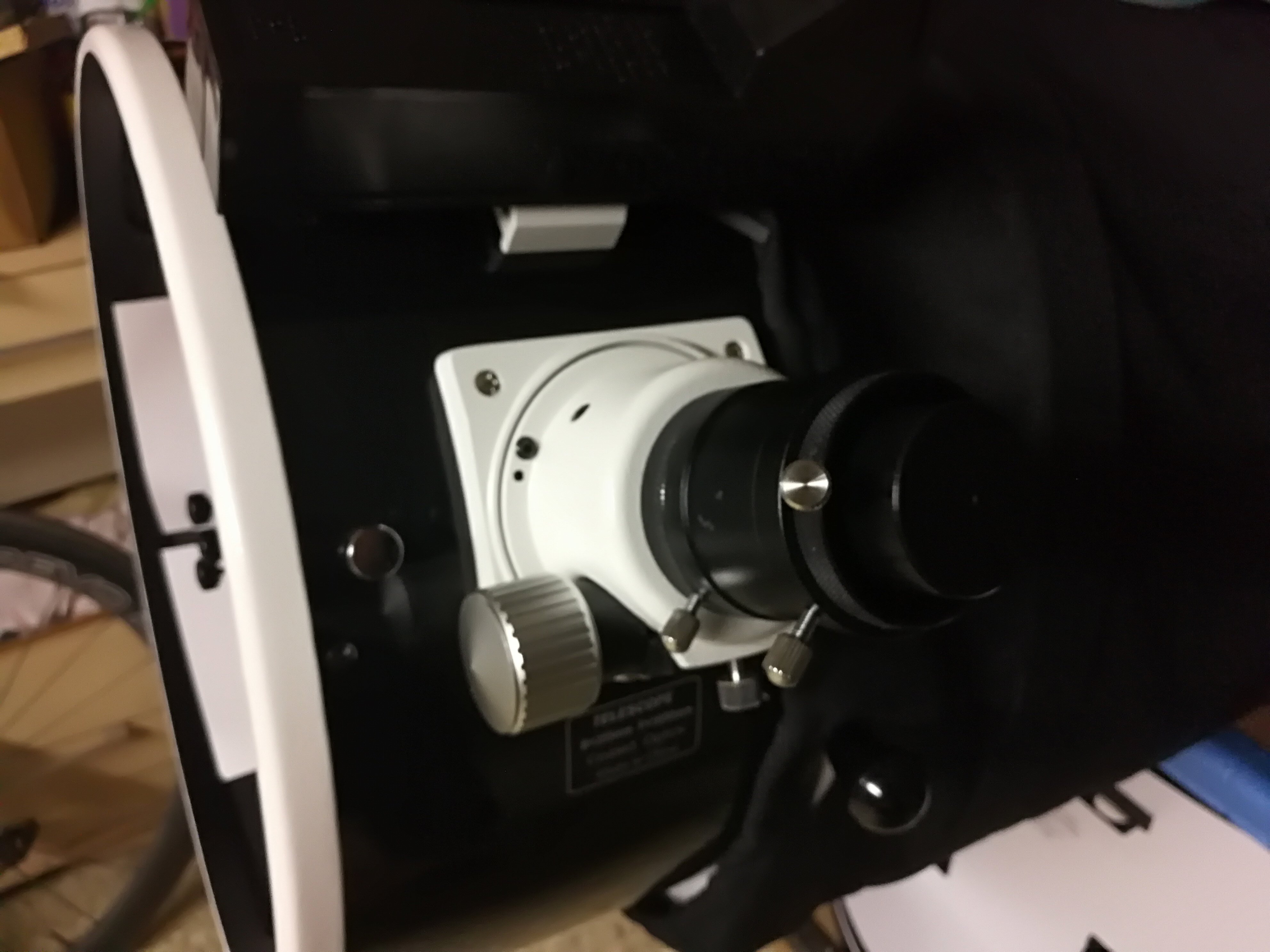

==> Positionné dans le PARALLIZER

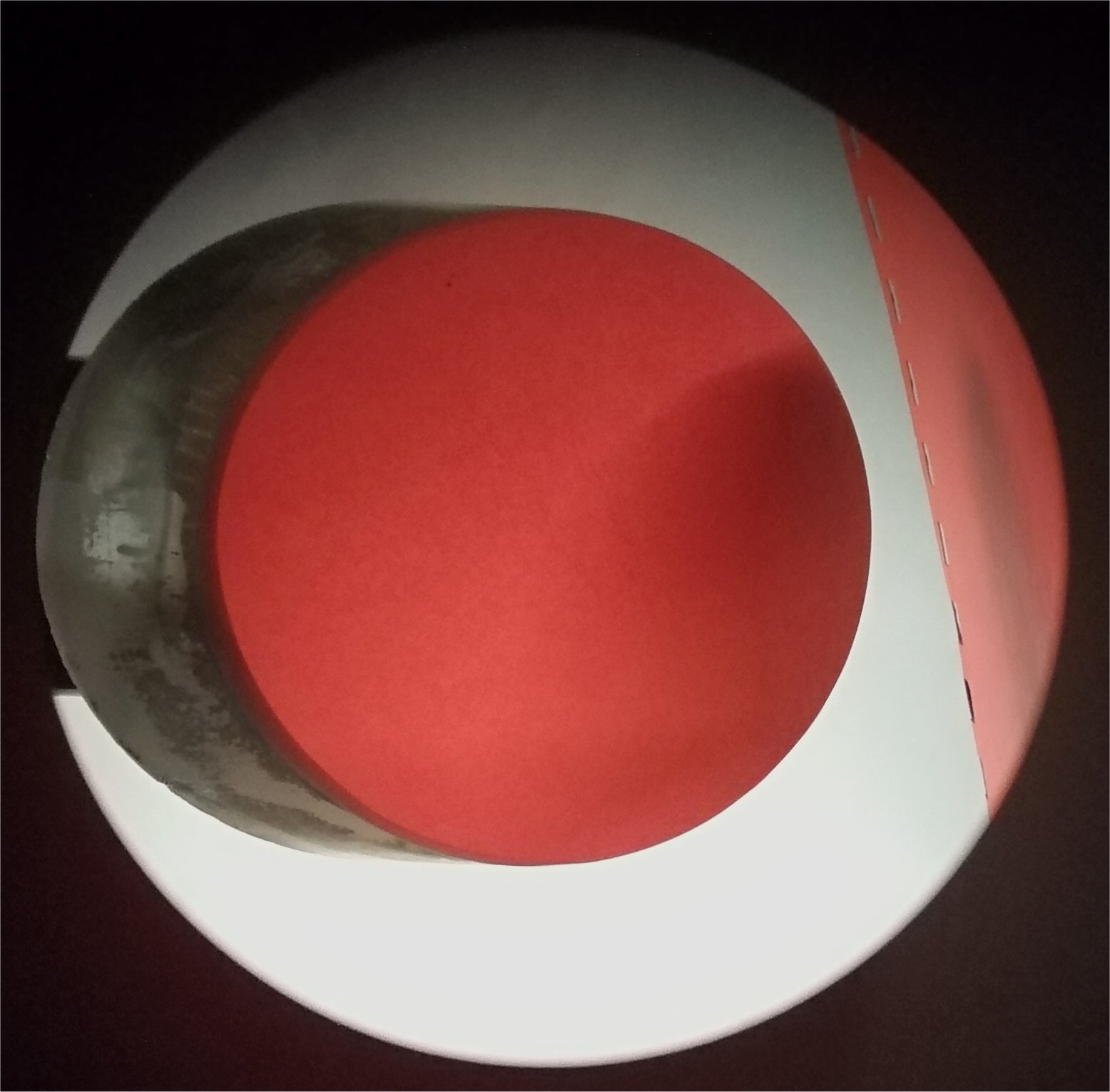

… en insérant le CONCENTER pour la 1ere fois sans faire de réglage , je vois ça … là au moins c’est bien visuel, on se rend bien cpte qu’il est pas rond et décalé … Sans cet outil si on a pas l’œil d’un habitué, c’est assez compliqué de se rendre cpte …

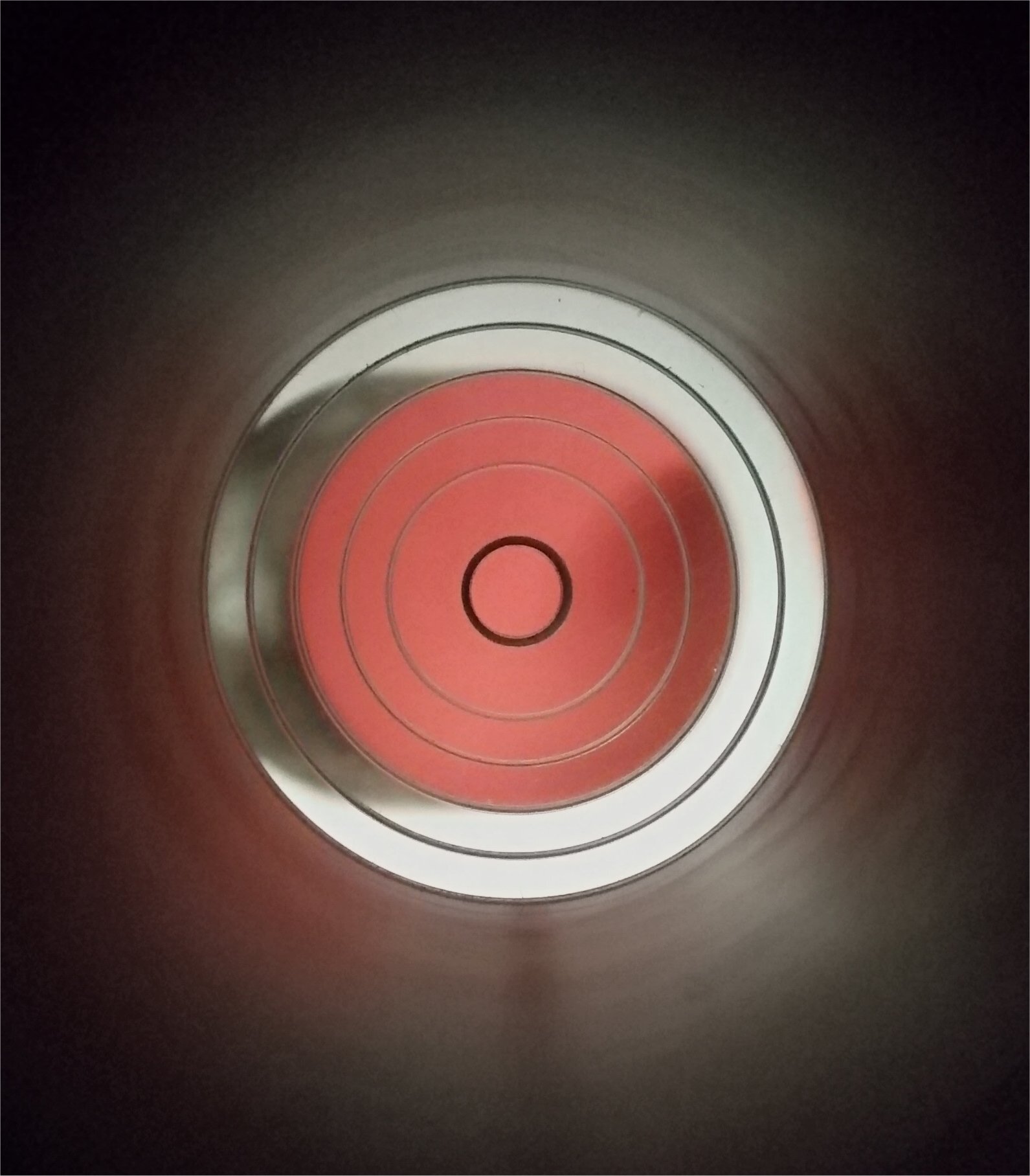

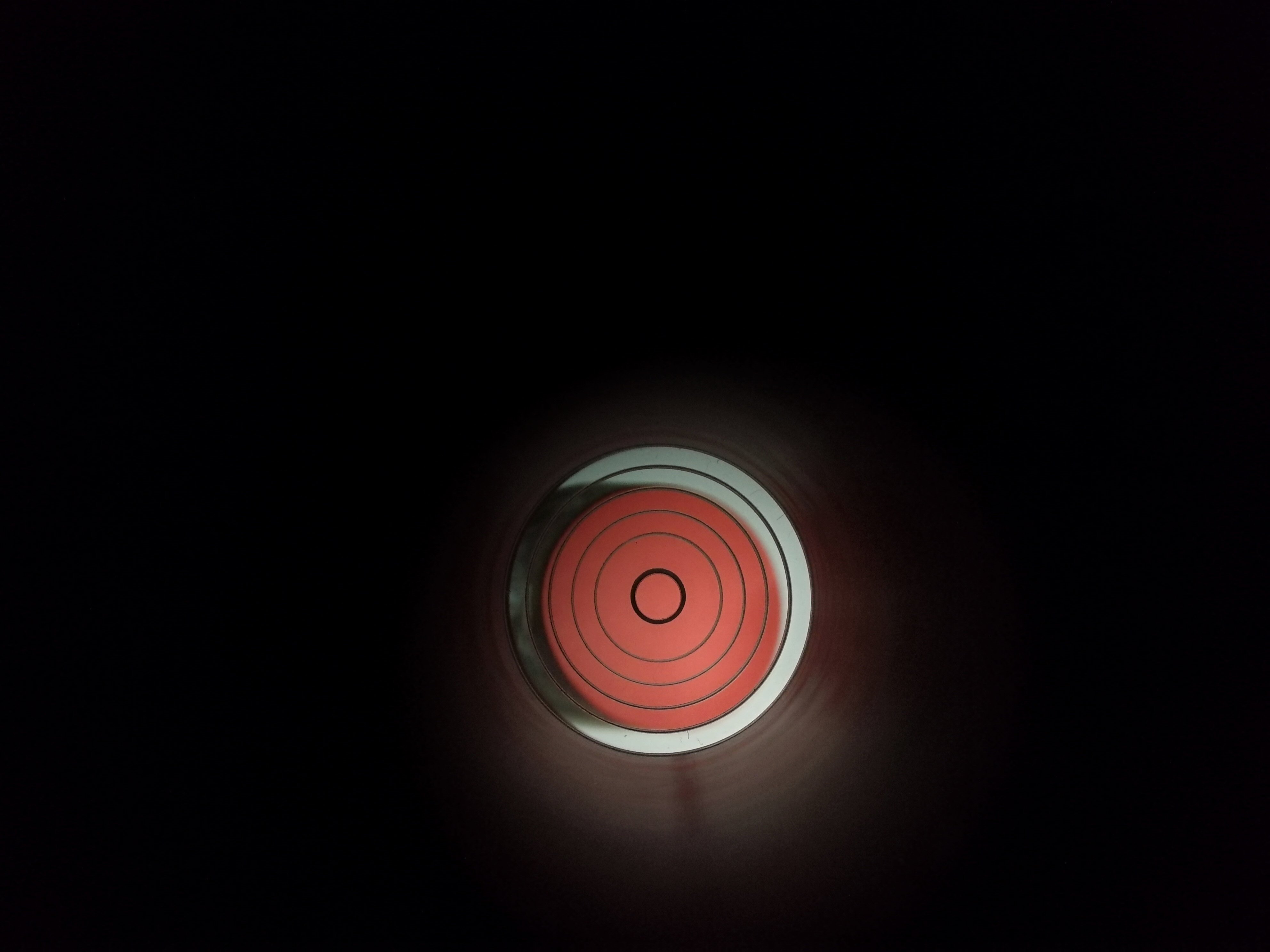

2/ Au final je pense y etre à peu pres arrivé j’arrive à ça !!! pour le centrage du secondaire ... et il a l'air bien rond

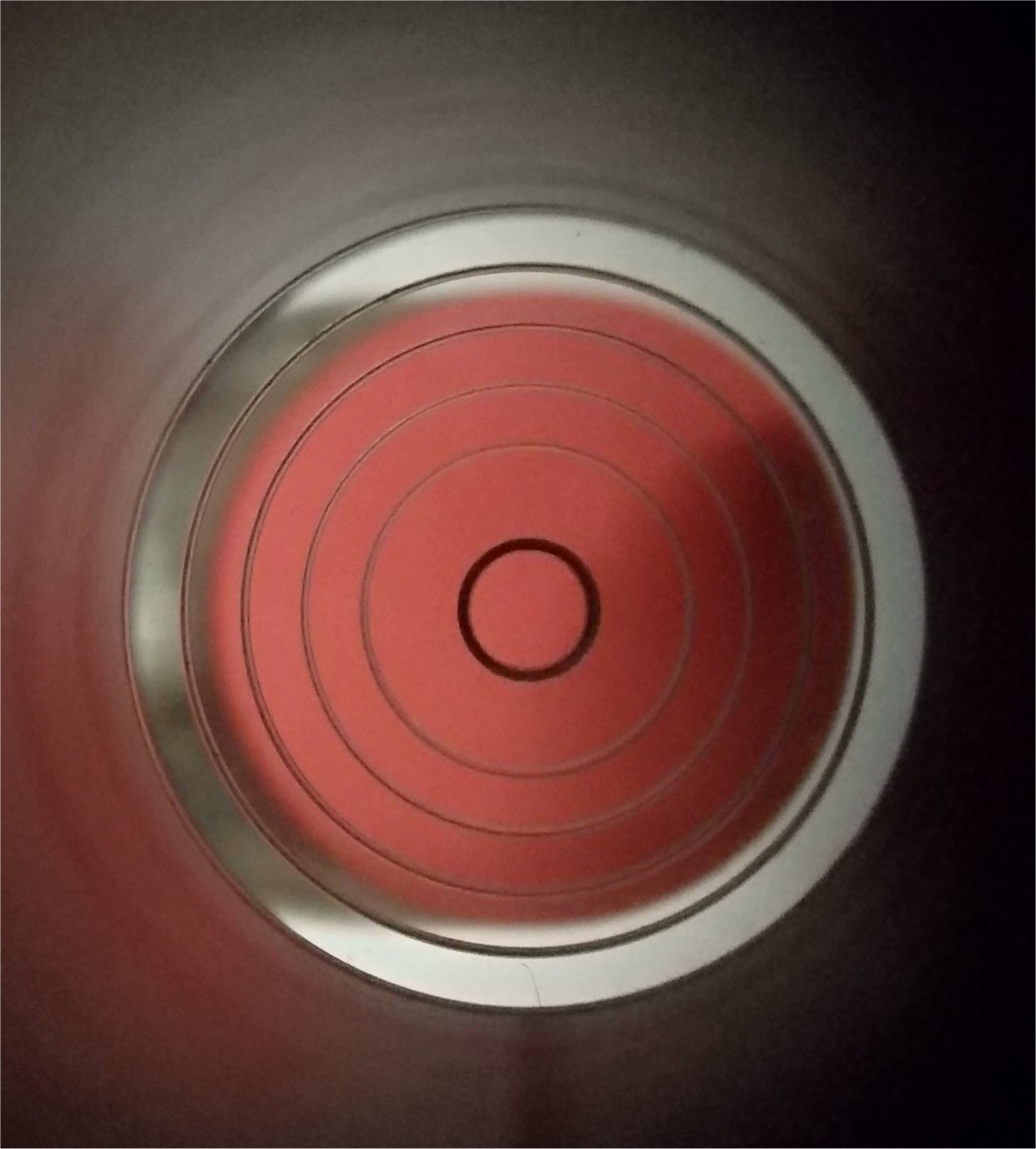

* Par contre, je me rends compte, selon que je rentre entièrement le CONCENTER dans le PARALLIZER ou non j’ai une petite différence >(photo dessous) … Alors que je n’ai touché à AUCUN REGLAGE … c’était juste pour voir, par curiosité.







==> Il revient Bien centré si je le repositionne comme avant dans le Parallizer … Bon j’arrête la prise de tête,
Tant pis je touche plus à la vis centrale (marre !!!) – je le considère à peu près centré et rond (photo 2)




Modifié 3 décembre 2020 par SBRCoach

[dob250]

Alors avec le Concenter tu as une doc qui t'explique de mémoire qu'il faut d'abord faire la vérifie porte oculaire rentré et faire le réglage et ensuite la deuxième étape et de le sortir à fond pour vérifier si cela n'a pas bougé, si c'est le cas c'est le porte oculaire qui n'est pas bien perpendiculaire. C'était mon cas à la livraison.

Edit : j'ai constaté aussi qu'il y avait pas mal de jeu sur la bague allonge en 31,75 (sur la 50,8 aussi)

[SBRCoach]

il y a 51 minutes, dob250 a dit :

Alors avec le Concenter tu as une doc qui t'explique de mémoire qu'il faut d'abord faire la vérifie porte oculaire rentré et faire le réglage et ensuite la deuxième étape et de le sortir à fond pour vérifier si cela n'a pas bougé, si c'est le cas c'est le porte oculaire qui n'est pas bien perpendiculaire. C'était mon cas à la livraison.

Edit : j'ai constaté aussi qu'il y avait pas mal de jeu sur la bague allonge en 31,75 (sur la 50,8 aussi)



Slt



Pas au courant et pas eu de doc avec le TS Concenter - Après en le rentrant et le sortant un peu manuellement comme je l'ai fait, un éventuel jeu pourrait expliquer ce décalage



Je ferais ta manip PO rentré / et sorti ... à fond ... demain voir si ça bouge



Bonne soirée

[dob250]

Il y a 13 heures, SBRCoach a dit :



Slt



Pas au courant et pas eu de doc avec le TS Concenter - Après en le rentrant et le sortant un peu manuellement comme je l'ai fait, un éventuel jeu pourrait expliquer ce décalage



Je ferais ta manip PO rentré / et sorti ... à fond ... demain voir si ça bouge



Bonne soirée

je t'ai envoyé une copie de la doc par mp

[SBRCoach]

Merci

top.👍

[Jean Paul 38]

salut sbrcoach.

j ai parcourue ton post. mais une chose, est ce que tu a contrôlé les tubes coulissant ?. si ils sont tous a la meme longueur et une fois en position si aucun de bouge.

juste 2 mm d ecart ca fausse ton reglage.  j ai un flex tube SW
