Nikon 80/1200 achromat

[staffy]



@pancho61



Voila un sujet intéressant qui mérite d'être intégré dans la rubrique "catalogue et documentations diverses".

[oliver55]

Intéressant le prototype du télescope de 12 cm de diamètre avec sa mise au point par déplacement du miroir primaire.

[pancho61]

Oui tu peux le partager@staffy surtout que ce groupe a été vraiment sympa de prendre le temps de rediger ce mini reportage.



Petite fierté personnelle🥳, le certificat de test de la nikon doit se trouver dans l'exposition en effet garakuma l'admin du site yumarin me l'a demandé pour l'exposition. J'aurai du demander une entrée gratuite 🤣





[staffy]

  Le 17/03/2021 à 20:27, pancho61 a dit :

Oui tu peux le partager surtout que ce groupe a été vraiment sympa de prendre le temps de rediger ce mini reportage.

Voir davantage



Il est en place









[pancho61]

Petit retour sur les tests, ayant trouvé un autre exemplaire j'ai décidé de le renvoyer sur le banc pour mesure vu que la dernière a eu un accident de transport pas pu complètement validé l'état. L'exemplaire testé a été produit un an plus tard que le premier.

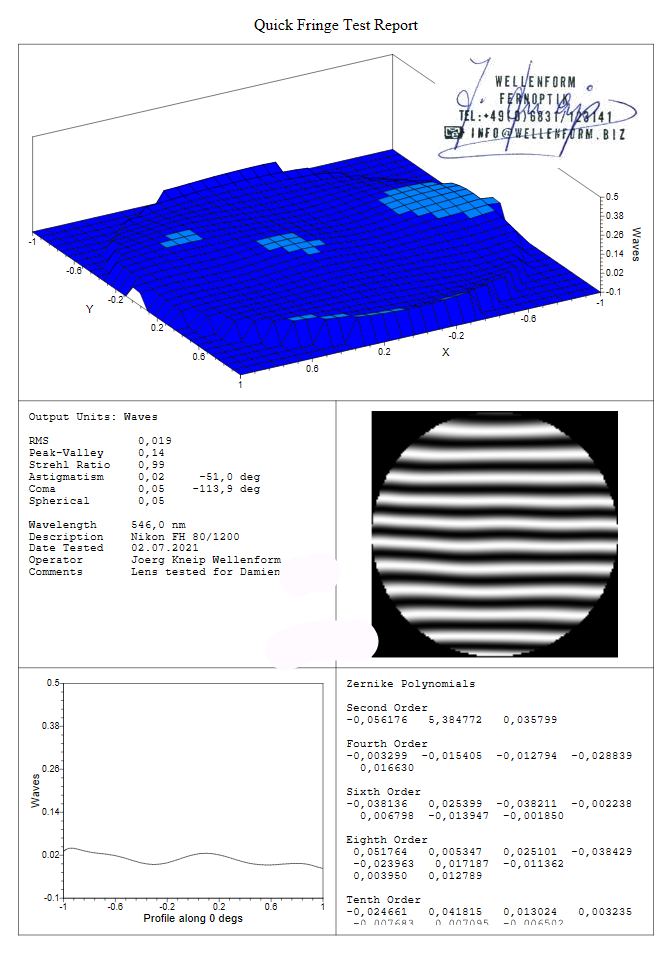

Ben c'est encore excellent, l'état de surface ainsi que la valeur de strehl sont très bon. La coma est également très faible. Cela confirme le savoir faire de Nikon ( régularité dans la production des doublets).



A l'heure actuelle c'est le meilleur doublets achro que je possède. L'idéal serait de pouvoir comparer avec une optique de chez Perl royale, optique qui a une solide réputation.





[Jorris]

Salut @pancho61, merci pour le partage.

Intéressant de comparer les deux, les mesures sembles très proche.

Il serait intéressant, que je fasse faire une collimation avec des mesures sur l'optique de ma Royal, il faudrait que tu m'explique la démarche.

Quelles est le Budget pour cette opération ?



[pancho61]

  Le 08/07/2021 à 19:48, Jorris a dit :

Salut @pancho61, merci pour le partage.

Intéressant de comparer les deux, les mesures sembles très proche.

Il serait intéressant, que je fasse faire une collimation avec des mesures sur l'optique de ma Royal, il faudrait que tu m'explique la démarche.

Quelles est le Budget pour cette opération ?



Voir davantage

Salut jorris,



La démarche est assez simple, faut juste avoir confiance dans la poste 😂.



Tu peux soit envoyer ta lunette en entier, soit envoyer ton doublet avec la cellule. Et tu demande a joerg, ce que tu souhaite dessus.



Par défaut, je demande:



- Vérification collim et ajustement si besoin

- star test intra+extra

- ronchi

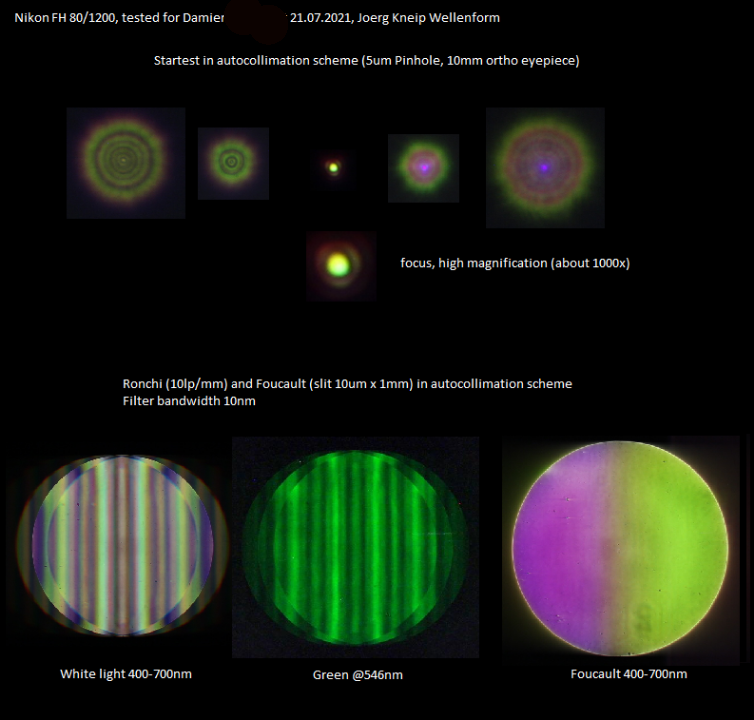

- foucault

- une mesure sur la raie verte ou sodium pour le planétaire



Avec les mesures c-dessus, cela te donne un bonne aperçu.



Foucault=> état de surface

ronchi + star test => détection des sur/sous correction, tilt, symétrie des anneaux

mesure sur raie + extrapolation quickfringe => Etat globale du doublet chiffré



le tarif dépends tu temps passé dessus, il faut voir avec lui directement et on paye les frais de transport A/R.



Les mesures sont faites sur un interféromètre de bath.



Joerg est une personne très sympathique, il réponds vite au mail (en anglais) et n'est pas avare d'explications. La plupart du temps, il explique complètement sa démarche, les moyens mis en oeuvre et la méthode de résolution avec des mots accessibles pour le néophyte. Tu peux demander, une batterie de mesure complète ( mesure sur toutes les raies) comme lyl l'a fait pour la grande de chez scopetech, cela te donne les caractéristiques du doublet. Il peut également remettre en état un doublet dont le calage a été bidouillé, ou lorsque qu'une cale a été perdu ce qu'il m'a fait sur deux de mes lunettes avec un banc optique c'est vraiment plus pratique.



Lien du site de joerg =>

http://www.wellenform.biz/

Modifié 8 juillet 2021 par pancho61

[lyl]

Un petit complément : avec l'habitude on peut se contenter de tester sur étoile. Sur les achromats simples : tu as rapidement leur pédigrée.

Mais il faut avoir eu entre les mains un bon paquet d'instrument, avoir pratiqué cela et connaitre l'histoire de leur fabrication, leur niveau de qualité.

Honnêtement, j'ai du bâtir cette connaissance sur un échantillon d'une trentaine d'instrument et plus sérieusement sur une petite dizaine quand j'ai eu à les nettoyer ou ajuster leur collimation.



Pour ma part, sur ce dont parle Pancho, je souhaitais confirmation des caractéristiques des objectifs de la Mizar Kaiser et des séries Scopetech

1) Qualité de fabrication, méthode de contrôle.

2) L'existence ou non du concept de chaîne optique : l'adéquation Objectif/Renvoi coudé/Oculaire. Je pense que le voile est définitivement levé sur cette question : il y a plusieurs écoles.



J'ai eu la confirmation pour l'école ancienne Mizar/Scopetech : ce fut un échange tendu, j'ai failli perdre le contact définitivement.

L'astuce pour du matériel reconnu de qualité sur le ciel est d'examiner les oculaires et les renvois coudés, on peut déterminer le type de chaîne optique : standard ou sur-corrigé. La charnière s'est faite sur une longue période, je pense pendant les années 1970 jusqu'en 1980, date à laquelle la microscopie a cassé le concept et que Olympus a joué la carte de l'interopérabilité des accessoires.

Nikon et Pentax ont suivi et bien évidemment, comme on fait des grosses séries, le matériel nécessaire aux lignes de fabrication étant couteux, la production de masse a été unifiée, le matériel astro a bénéficié de la normalisation en microscopie.



3) en fait 2b) L'évaluation multi-points sur mes modèles m'a servie à faire le rétro-engineering des caractéristiques et de regarder si je pouvais ajuster pour des oculaires et divers accessoires photos modernisés.

J'ai beau être fan des oculaires type ortho symétriques Scopetech/Vixen pour du générique, autant j'aime utiliser des "un peu plus complexe" comme les UO König (60-65°), les ortho Abbe ou les erflés complexe en grand champ car on peut pousser un peu plus les instruments dans leur retranchement et ... je n'ai pas que des réfracteurs.



Pour ceux qui ont des modèles de qualité sortir le relevé coloré (la deuxième partie) que Pancho expose me parait suffisant.

Image Intra-Extra donne au premier abord des informations sur le contraste de l'objectif,

Foucault et Ronchi sur le calage chromatique et d'aberration sphérique.

Puis on revient sur l'image extra-focale et l'on peut comprendre plus finement la destination privilégiée de l'instrument.



Les mesures fines à l'interféromètre sont pour prévoir des corrections si nécessaire et d'estimer si l'objectif a besoin d'une collimation tube/po poussée.

C'est je pense, à part pour la revente pas utile à la vie courante de l'instrument sauf si on est expert.

Je ne recommande pas de bricoler les objectifs sans une bonne maitrise des contrôles et réglages itératifs. On risque de se perdre et que ça finisse dans un atelier pour 300€ de réglages.



Entre Pancho et moi nous avons suffisamment échangé pour avoir un bon panel de figure optique qu'on peut utiliser comme référence et ou décrypter ce qui nous serait présenté.

Dans l'ordre :

1) Scopetech/Mizar : avant modification, maintenant elle est plus jaune citron comme la GOTO en intra et blanche centrale en extra maintenant avec un point violet R+B, l'anneau extérieur est normal en intensité (moins que l'extra de la Goto au milieu)

2) Goto : chromatisme idéal, que j'ai atteint avec la précédente, mais sur-correction d'aberration sphérique pour oculaire simple. Egalement, elle a un défaut mineur de coma & astig  du à une cale remplacée.

3) Nikon : calage haut (sous-correction chroma du rouge) et sous-correction ab sphérique, superbe strehl vert traduisant un polissage presque parfait.

Vous voyez : ces profils sont très intéressants car l'œil est très efficace sur le calage chromatique. Au-delà d'un certain niveau de piqué c'est la seule détermination qui fait la différence de rendu en observation.



Pour allez plus loin sur l'exemple de la Nikon ci-dessus, elle est proche de la perfection (0.99 mesurée dans le vert), elle est toutefois légèrement sous-corrigée (aberration sphérique un peu trop positive) et calée assez haut (~535nm? ), préférable pour du lunaire : elle abandonne un peu de rouge extrême car le foucault et l'image intra donne du violet/rouge (et les appareils photo sont moins sensibles que l'œil côté rouge)

=> C'est un excellent/idéal objectif photo lunaire/CP mais qui aura besoin à coup sûr d'un prisme pour que l'aberration sphérique avance vers la normale et surtout d'oculaire de type à faible aberration sphérique comme les ortho abbe. A mon avis parfaite avec une bino à prisme sans glasspath.

L'idéal d'un tel achromat est plutôt un calage un poil plus vers le jaune (pic recommandé pour une 80mmf/15 : 550-560nm) et pareil un zéro d'aberration sphérique dans le jaune à jaune-orangé 565-589. Le vert présenterait un strehl identique mais orienté dans l'autre sens de progression : meilleur dans le jaune alors que là, c'est en décroissance. Mais bon, on est à de tel niveau que c'est inutile d'y toucher. Les cas qui atteigne ou dépasse 0.96 de strehl dans le vert ou la raie sodium, on risque de tout dérégler.



Seul un observateur exercé à l'utilisation des filtres pourrait remarquer une faiblesse. Je pense aux retours précis d'Algénib sur le modèle 80/1000 qu'il m'a racheté, il a fait des retours extrêmement précis sur l'instrument. C'était grâce à lui que je me suis décidée sur l'espacement supplémentaire que j'ai apporté à un autre objectif 80/1200. Non pas pour seulement un ajustement optique qui a été faible mais aussi pour diminuer le risque de condensation interne que j'ai rencontré en bord de mer !

Une séparation de 0.5mm est plus sûre en terme de contraste et petit effet anodin qui peuvent arriver.

Modifié 9 juillet 2021 par lyl

[T@ygeta]

  Le 27/10/2020 à 10:54, pancho61 a dit :

Bonjour a vous,



Cela faisait un moment que je lorgnais sur cette lunette et j’attendais d'avoir une bonne occasion pour en récupérer une. Ce fut le cas avec un exemplaire complet sans monture car elle ne présente que peu d’intérêt pour nous dû a sa configuration. La lunette a surement était produite dans les années 1970.



Présentation de la bête et de ses accessoires:





Le "kit de base" se compose de:



- Boite de transport en bois.

- Chercheur 5X25 un peu similaire au petit Tak

- Adaptateur photo argentique

- Adaptateur 43.8mm vers 24.5mm

- Renvoi coudé prisme

- Kit solaire

- Lot d'oculaires 24.5mm Nikon H-25( kit de base) , Kelnner 25, Nikon H 12.5mm ( kit de base), Nikon O-7mm ( kit de base), Nikon O-5mm

- Un oculaire "Grand champ" vissant Nikon H-40mm



Des options sont disponibles dans le catalogue de la lunette, l'ancien propriétaire ayant acheté le Nikon O-5mm, Kelnner 25 et le grand AH 40mm.

Le temps normand étant exécrable depuis pas mal de semaines, je n'ai pas pu beaucoup la sortir malheureusement. De premier abord voila ce que l'on peut en dire la lunette est très très bien finie dans le haut de gamme de l'achromat. Considérée comme cela au Japon du moins.



La partie mécanique est assurée par un PO complètement démesuré impossible d'évaluer la capacité de charge mais assurément élevée aucun problème de tilt avec RC+Barlow+Bino et oculaires, la précision de celui-ci est excellente bien meilleur que mes PO modernes Taiwanais/chinois alors que ce n'est qu'une simple crémaillère un bonne exemple du niveau de connaissances/réalisation de l'époque, la sortie du PO est au format propriétaire de 43.2mm/1mm. Le tube est en acier, la cellule du doublet, le PO et le support chercheur sont en Duralium noirci intégralement pour la cellule et l’intérieur du tube. L'ensemble donne un sentiment de solidité, le tube seul est vraiment lourd ( environ 5/6kg) et du coup de loin l'achromat la plus lourde de mon set. Il faut une monture solide pour la poser, avec le bras levier engendré une EQ5 est surement un peu léger. Ici la Trex est parfaite pour ce tube. La scopetech 1200 qui me sert de référence fait office de jouet a côté même si la philosophie de conception de la scopetech est différente, ce n'est clairement pas le même monde.







Côté optique, le doublet est vissé au tube les deux lentilles sont fixées par six vis, trois vis pour le maintien de la bague et trois vis pour le tilt des lentilles. Un mot concernant la conception "Nikon" dans le passé des échanges ont eu lieu entre Nikon et Zeiss peux être pendant/juste après la seconde guerre mondiale et dans le conception nikon, il n'est pas rare de retrouver des éléments de chez ZEISS ainsi la sortie du PO en 43.2 et l'oculaire AH qui permet de s'affranchir de la limitation du standard 36.4mm et gagner quelques pouillèmes pour la taille du champ en sont un bon exemple. Je souhaitais aussi vérifier/confirmer une autre idée concernant le niveau de qualité de chez Nikon et si leur niveau de qualité globale était une légende ou une rumeur. J'ai donc envoyé la cellule chez Wellenform pour un test sur les même principes que ceux de la scopetech pour avoir une base comparative. Je vous joins les courbes de sorties dans le vert, Ptv value is 0,12 lambda @589nm -> lambda/8,3. Après analyse des courbes, l'objectif est calé sur la méthode ZEISS pas de miracle voila pourquoi nikon est taxé de petit "ZEISS" du Japon et les résultats sont excellents.





Malheureusement l'ancien propriétaire a trop serré les vis de collim et quand Joerg a démonté le bloc un éclat sur le Flint s'est détaché 😭, heureusement/malheureusement l'éclat est sur l’extérieur du bloc et inférieur a 10% ce qui n'empêche pas l'utilisation et après avoir fait quelques essais cela ne gêne pas énormément comme quoi... Pour l'interféro, j'ai demandé a Joerg de retirer l'éclat du Flint pour avoir une valeur proche de celle d'origine.









Je vais essayer d'enrichir la partie observation quand le temps le permettra.





Merci d'avoir lu



Damien



Voir davantage

Bonsoir

Comment sait-tu que le RC est en 43.2 x 1 précisément , non comme du Vixen en M43x1
Je pensais utilisé un  RC  identique sur ma lunette CST-80KU.
@+
Christophe


[pancho61]

Salut Christophe,



J'ai mesuré le diamètre de sortie et pour le filetage j'utilise ça:



https://www.outils-professionnels.com/gewindelehre.html



Avec 43mm, j'avais du jeu dans le PO.



Pour la CST-80KU, je connais bien pour en avoir eu deux exemplaires et également sa grande soeur la 100mm de mémoire c'est du standard vixen, le bout du PO se dévisse il me semble.



A+



  Le 21/02/2025 à 22:28, T@ygeta a dit :

Bonsoir

Comment sait-tu que le RC est en 43.2 x 1 précisément , non comme du Vixen en M43x1
Je pensais utilisé un  RC  identique sur ma lunette CST-80KU.
@+
Christophe

Voir davantage



[T@ygeta]

Merci pour les précisions pour Nikon et là confirmation pour les Carton' s.

Je suis parti sur une bague M43x1 vers T2 (42x0.75) + Po  T2 / 31.75+ bouchon rouge T2 chez Pierro-Astro ...

Merci pour l'outil de précisions pour les filetages 👍😉

Bon weekend
