Fabrication d'un diable pour dobson ES 300

[Arnoflo]

Comme j'en avais assez de faire 4 allers-retours du garage à la terrasse, je me suis fabriqué un diable pour tout transporter d'un coup: télescope et accessoires (non, je le fais pas de pub pour Unterlinden 😄)



Voici le principe: une fourche qui vient lever la base en passant juste entre le dessous et les pieds.



Photos mises à jour, version finale:

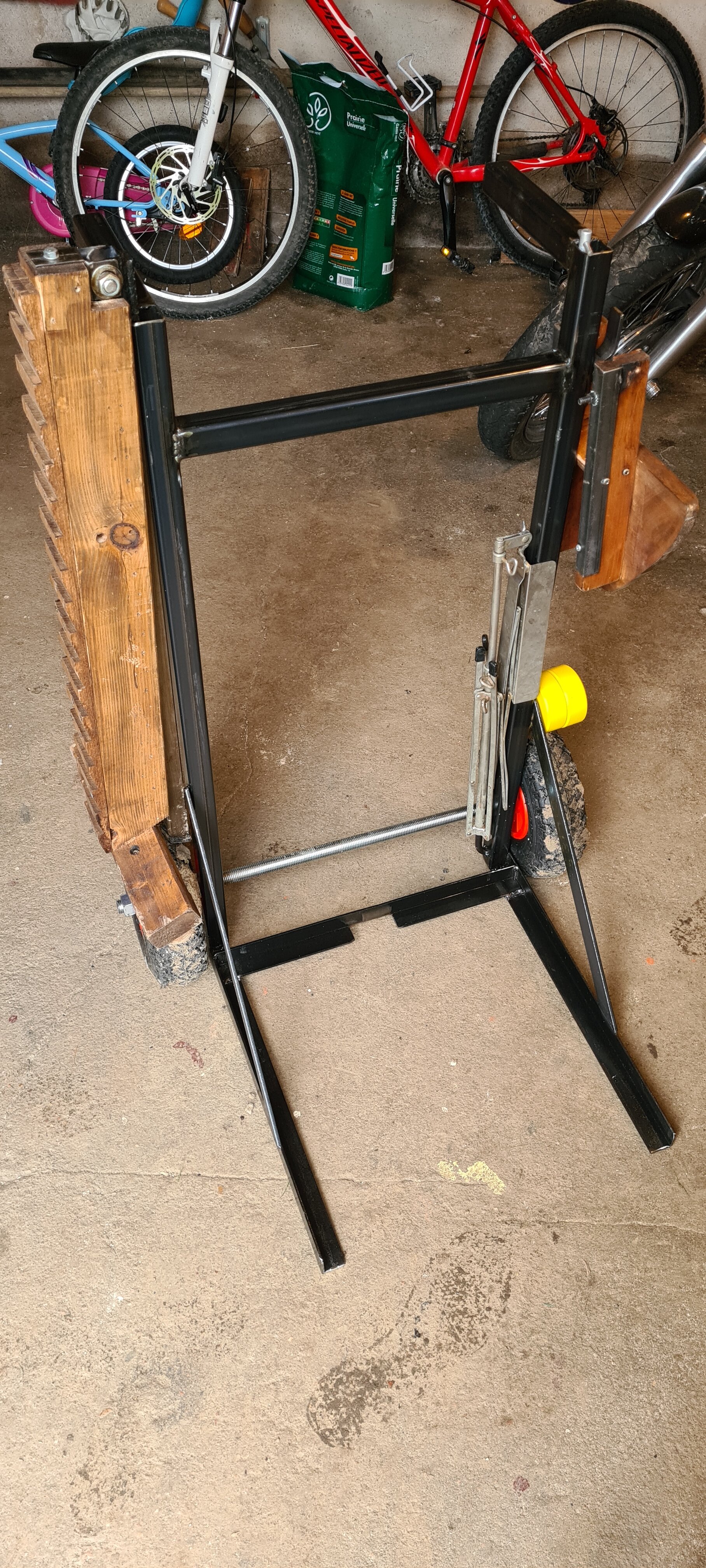

Voici des détails de la fourche qui vient attraper la base.

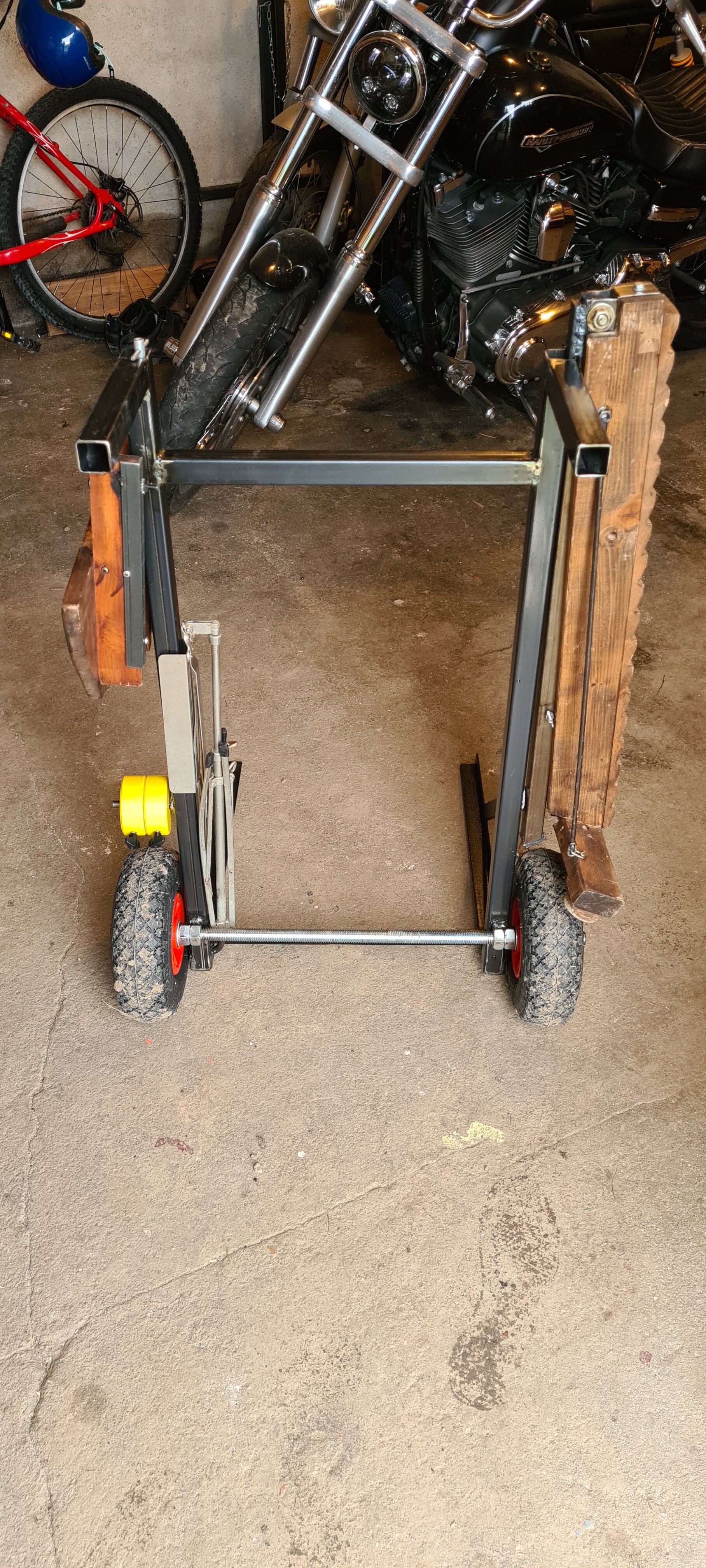

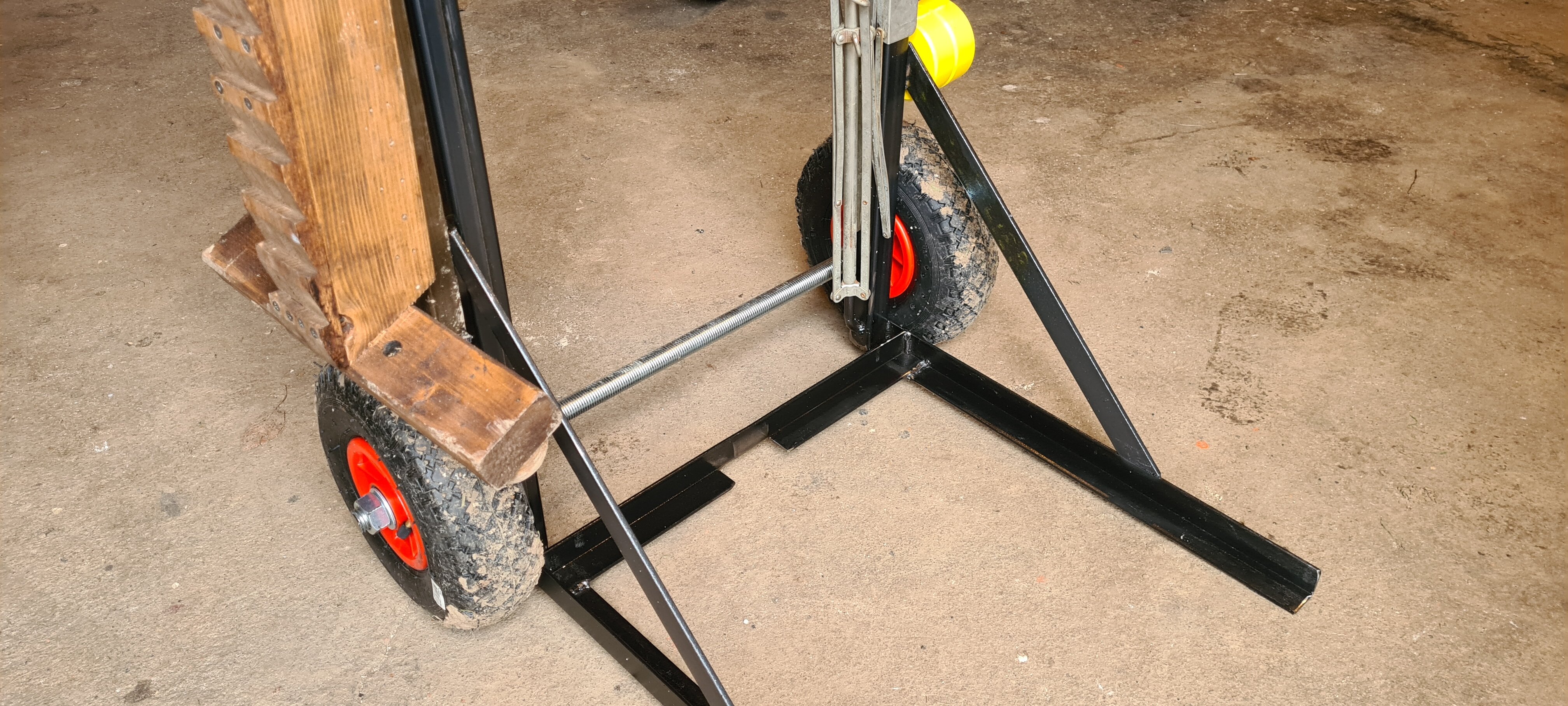

L'encoche sert à passer un des 3 pieds, ce qui les empêche de tourner. Les cornières passent entre la base et les pieds. Ainsi le télescope est maintenu et ne risque pas de basculer.

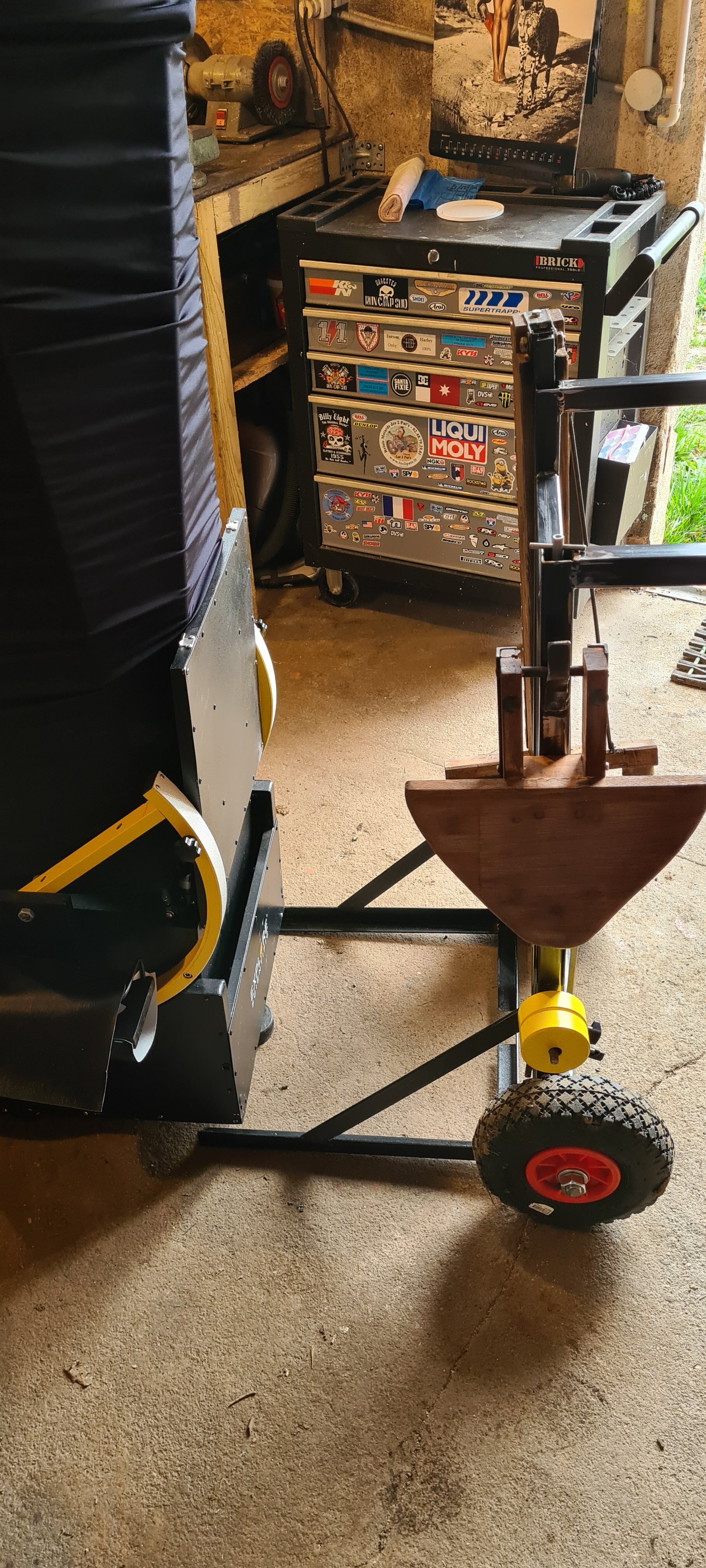

Et des photos des différents supports pour les accessoires: la chaises pliée et son assise, le pupitre, les contrepoids, la tige de réglage (dans le tube de gauche).





Les tubes sont en 30x30x2, les cornières en 35x35x3. L'axe de roue est une tige filetée de 20 avec 4 écrous soudés au chassis. Les roues sont à roulement à aiguille.

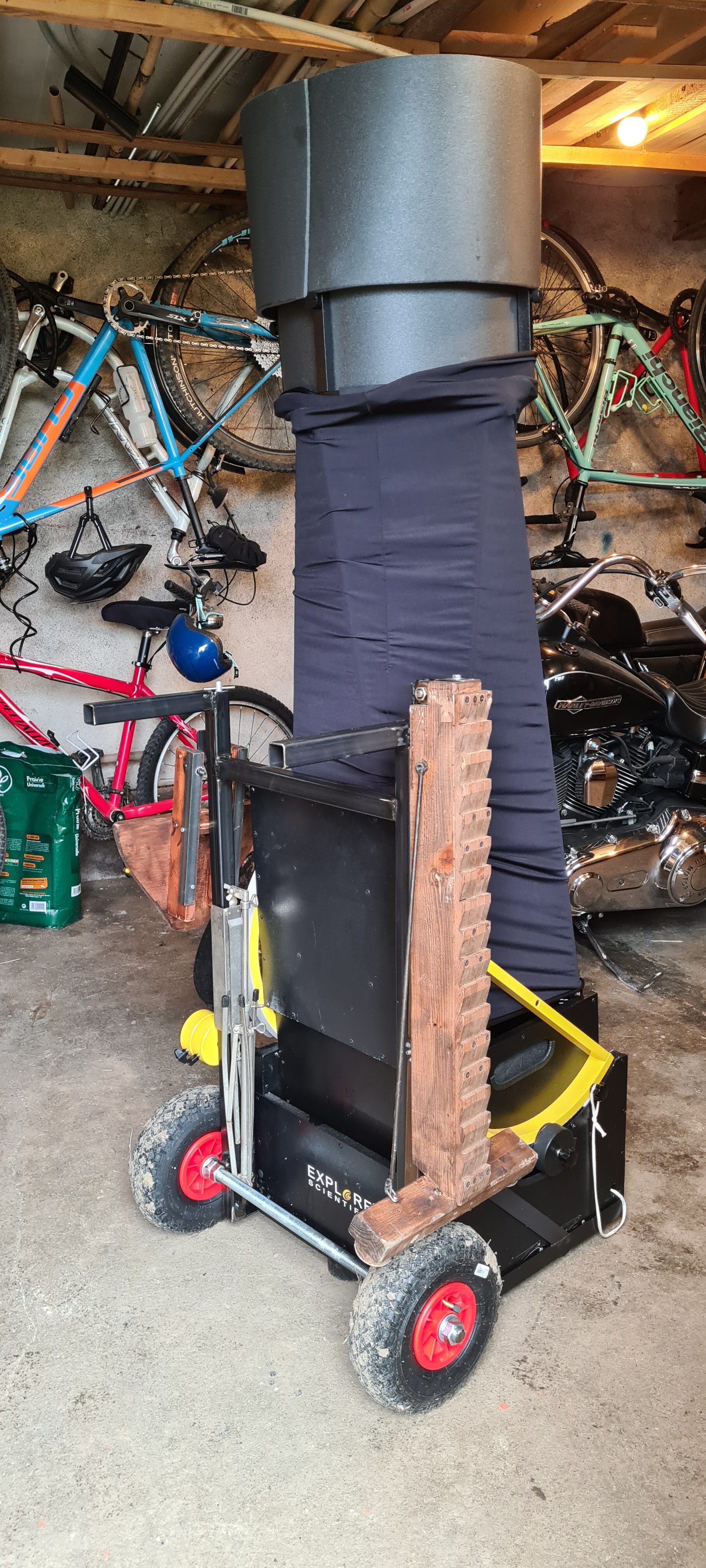

Le déplacement est facile malgré le poids, il suffit de trouver le point d'équilibre et c'est parti! Aucun mouvement inquiétant, c'est du solide. Le télescope tient bien, même en secouant le diable, et on le repose sans qu'il bascule car il est vraiment cramponné par la cornière. Parfait pour le champ de patates qui me sert de pelouse!
