Pb montage focuser-molette démultipliée pour C8

[Markab]

Bonjour,



j'ai acheté pour mon C8 une molette démultipliée de ce  modèle

:https://www.astroshop.de/fr/systeme-de-mise-au-point/systeme-de-mise-au-point-artesky-celestron-c6-c8-c9-25/p,63570

elle est donnée compatible avec les C6,C8 et C9

Mais je n'arrive pas à la monter sur mon C8

1er Pb, les 3 trous à 120° pour fixation du système sur le C8 ne sont pas au même écartement que ceux d'origine

2ème Pb,plus grave: une fois la mollette d'origine démontée, apparait une tige filetée sur laquelle doit venir se visser l'axe de la nouvelle molette démultipliée

mais hélas, cela force tout de suite, les pas de filetage doivent être différents.

Donc à priori cela semble non compatible (mon C8 date de 1986)

Quelqu'un aurait-il un retour d'expérience avec ce produit sur le même type d'instrument?

J'attends une réponse d'astroshop, mais je pense qu'hormis un retour, il n'y aura pas de solution

Merci pour vos réponses

cordialement



[Markab]

Bonjour,

Bon, comme il n'y a pas de réponses, je me réponds à moi même

Contacté, le service client astroshop  précise que ce modèle est compatible avec les C8 comme indiqué sur le site,

....mais pas avec tous les modèles! (ça dépend de leur année de fabrication);Cette précision aurait été utile.

Pas de chance, le mien est ancien (1986), le montage n'est donc pas compatible

2 choses posent problème:

    D'abord les 3 vis de fixation du système , qui n'ont pas le même écartement que les trous  sur le "carter" du  C8

    et ensuite les pas de filetage entre l'axe de la molette démultipliée et la tige filetée solidaire du miroir primaire du C8 sont différents:

cela force dès que j'essaie de visser.

J'ai donc retourné ce produit à astroshop et je réfléchis à un autre système.

 Néanmoins,Je pense qu'un bon bricoleur pourrai adapter cette molette démultipliée: il faudrait repercer ou agrandir les 3 trous de fixation de l'embase

du système (pour qu'elles correspondent avec ceux du C8)

et également re-filetter la tige d'origine du C8;travail délicat cependant, et irréversible.

J'espère que ceci pourra aider ceux qui veulent adapter ce système sur leur C8





[norma]

Bonjour,

Effectivement un bricoleur pourrait ... Je ne sais pas quel prix tu as payé mais comme cela ne fonctionne pas, je te propose de retourner le produit. Perso, sur mon C11, j'ai fait ça :

Question coût, cela tourne à moins de 100 euros

[Markab]

Bonjour,norma

J'ai retourné le focuser et ai été remboursé heureusement car c'est assez cher (229 eu)

Merci pour la solution proposée, la photo est un peu petite je n'arrive pas à bien détailler le mécanisme;c'est une molette qui vient "coiffer" l'existante?

j'ai pensé à une solution  ,avec un disque de grand diamètre qui viendrait s'emboiter dans la molette existante, cela démultiplierai la MAP, en manipulant

ce grand disque par son bord

Il n'y a pas de solution toute faite qui me satisfait pour l'instant, à part le crayford, mais avec mon flip-mirror et mon réducteur, j'ai déjà pas mal de back-focus.

sinon en attendant j'ai collé des cercles gradués sur la molette existante, cela me permet d'avoir des répères pour affiner la MAP.



[clouzot]

@Markab dans ce cas, si une « surmolette » te suffit, tu peux soit l’imprimer 3D (ou le faire faire), soit utiliser les astuces habituelles (bouchon de bouteille de lait percé au bon diamètre, ou tout autre truc de récup de même acabit). Coût : quelques euros pour la molette imprimée, 0 pour la récup.

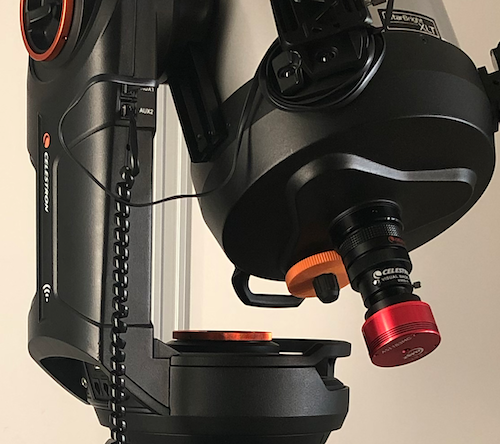

j’ai tourné des mois avec la mienne imprimée en orange (évidemment) et le gain est sensible par rapport à la molette de base. Ensuite, je suis passé au Feathertouch (là le gain était plus que sensible   Mais le prix est à l’avenant, forcément)


[Markab]

Merci, clouzot, c'est exactement à quoi je pensais comme dispositif, c'est simple à faire ,et pas cher,il faut quand même utiliser un disque assez rigide je pense.

Le tient ressemble à un pignon, on peut aussi imaginer lui adjoindre un plus petit qui viendrai l'entraîner par la périphérie,et ainsi obtenir une

démultiplication plus fine.

Dans un premier temps je pense récupérer une pièce circulaire en plastique de diamètre 80mm (ou plus si j'ai), et la percer pour qu'elle vienne s'emboîter à friction dans la molette du C8.

Je vais me renseigner aussi sur le Feathertouch que je ne connais pas

[norma]

Tout en restant très simple (pour un mécanicien même si je n'en suis pas un) il s'agit d'un bouton tout fait (origine Lacerta), une pièce détachée, "accrochée en bout du bouton d'origine. Si tu souhaites juste un disque comme la pièce orange précédente, je peux te faire ça en alliage léger (graicieusement bien sûr).

[Markab]

  Bonjour, voilà ce que j'ai sous la main pour l'instant:

Une molette plastique de diamètre 40mm que je pourrai adapter: l'idéal serait un diamètre plus grand mais pas plus de 70mm car après cela viendrait buter sur la sortie du C8.La molette d'origine fait 18mm de diamètre, avec 40mm je crois pas que je  vais  gagner grand chose..

Qu'en pensez vous?

Après,je pense pouvoir trouver une pièce comme celle de "clouzot" en magasin de bricolage, mais si ce n'était pas le cas,j'accepterai la proposition    sympa de "norma".



:

[clouzot]

Le 25/11/2020 à 18:38, Markab a dit :

Le tient ressemble à un pignon, on peut aussi imaginer lui adjoindre un plus petit qui viendrai l'entraîner par la périphérie,et ainsi obtenir une



Oui, mais c'est plus pour le "grip" quand on le saisit par l'extérieur. Sinon, je répète, un bouchon de bon diamètre percé, voire...une pince à linge, ça fait aussi le job
