Strock 250 fd5

[01marc]

Superbe!! Va falloir l'arroser celui là!!

[NOSTRESS]

Yes👍😉

[serge vieillard]

Yo !



je ne viens plus ici.

Mais pour cette réalisation, ça le mérite, vraiment très beau et très réussi !!!!

juste :

- bien assurer la fixation des cales latérales, ce sont elles qui garantissent la solidité du paquet lors des transports. Au besoin, y ajouter un équerrage avec des goussets en bois en partie basse. De plus, on ne voit pas bien, c'est le capot, bridé par les 4 pattes visées sur les cales latérales,  qui reprend l’effort du serrage du miroir lors des transports. A s'assurer que c'est bien le cas de façon solide.

- les 3 points de collimation du secondaire : gaffe, si l'un est un trait, l'autre est un PLAN !!!! il faut que la surface de contact soit lisse. L'une des vis doit pouvoir glisser librement sur ce plan, et l'autre être parfaitement guidées dans le "trait", ici la fente d'une des tête de vis.  C’est un détail important pour la douceur des réglages et la tenue de la collimation. A bien vérifier.

- comme l'a dit Yannick, il n'y a pas besoin de vis de serrage en partie basse pour le serrage des tubes. Mais comme tu l'as remarqué, il faut assurer un serrage béton en partie haute.



en tous cas, félicitations !!!!

[NOSTRESS]

Merci du retour

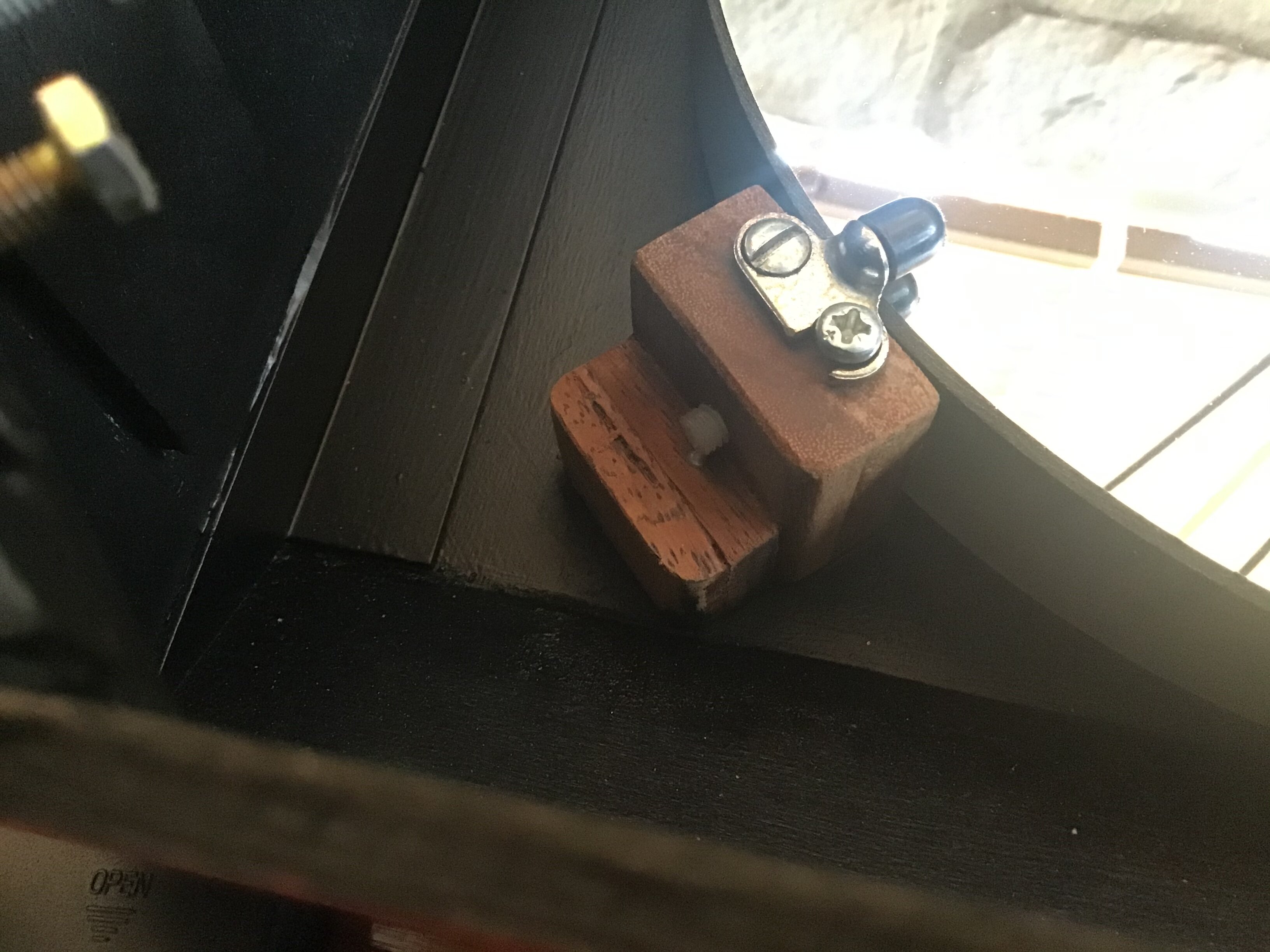

pour les cales j ai renforcé avec un doublage sur la partie basse et elles sont fixer pour le dessous avec deux vis a bois qui evite la rotation effectivement c est un point à vérifier et a bien étudié

on remarque sur la photo un renfort en L de 25 alu pour rigidifier la caisse car c etait pas exceptionnel de ce côté elle est collée a l araldite



Modifié 7 décembre 2020 par NOSTRESS

[NOSTRESS]

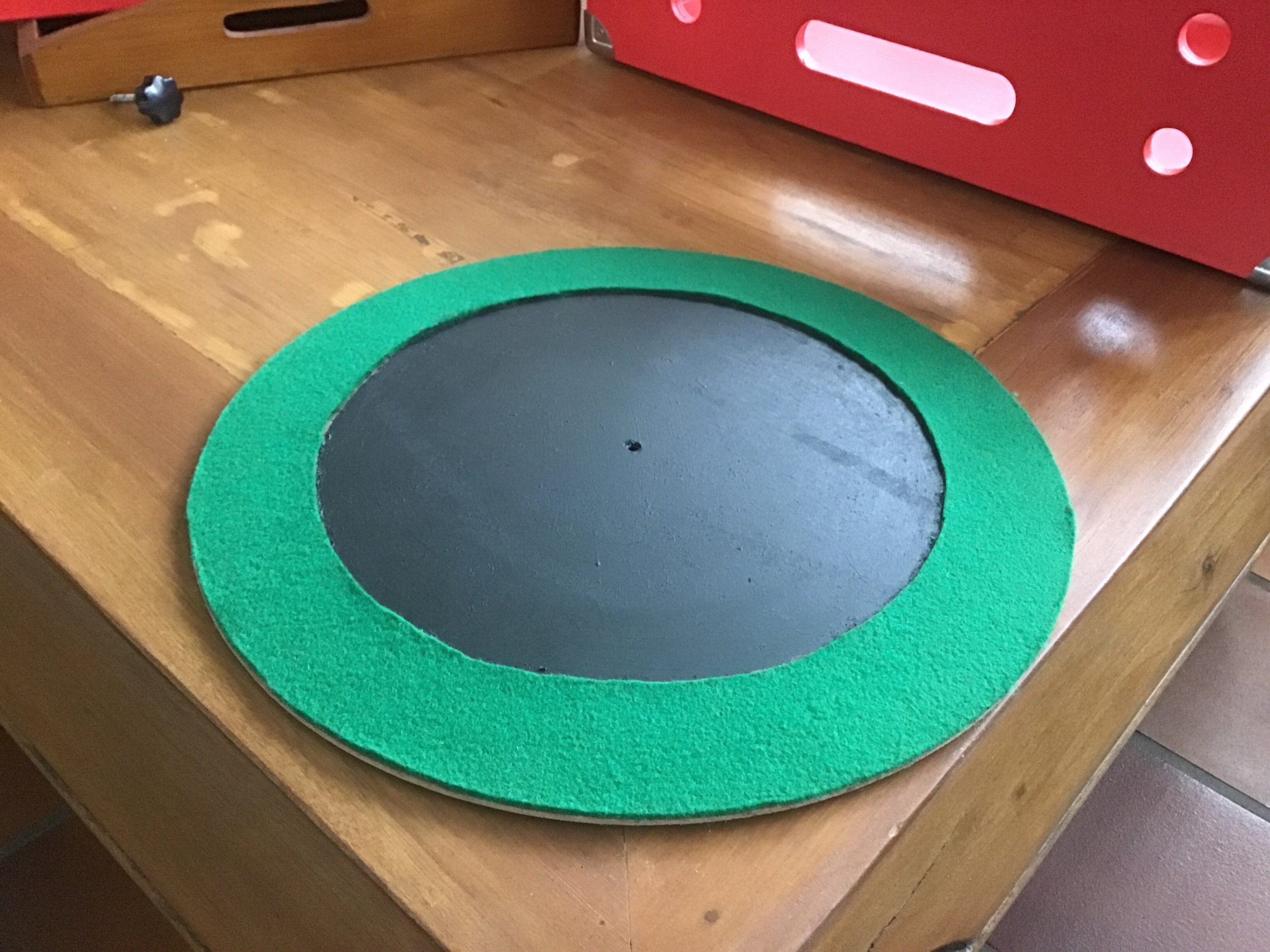

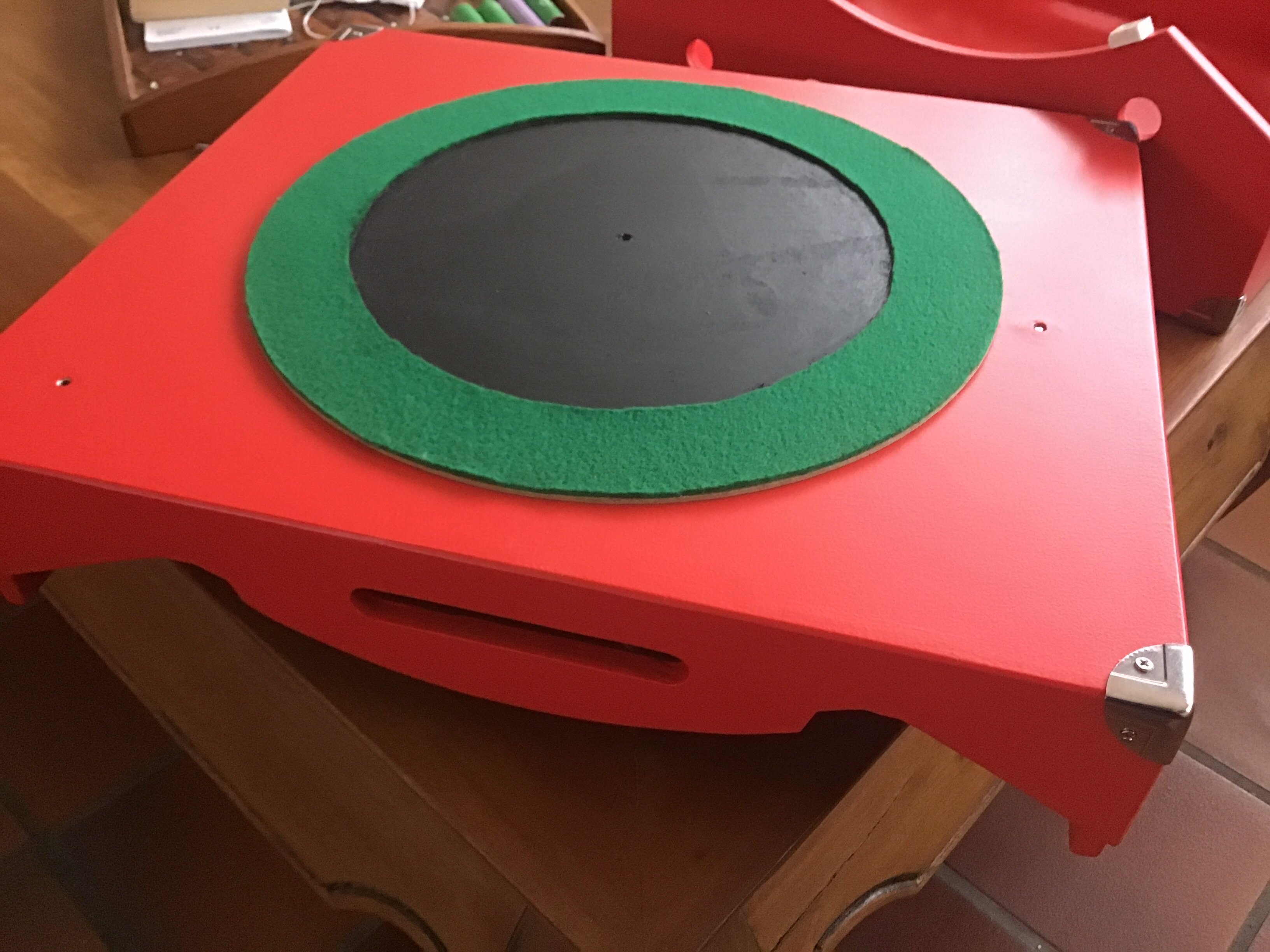

Pour la partie rotation n ayant pas encore trouvé une solution j ai en attente fabriqué un cercle avec une bande feutrine extérieur on pose le disque ça fonctionne plutôt bien

[Strock Pierre]

Je ne passe pas souvent sur ce forum, mais on m'a parlé de ta construction...



Il faut toujours que je fasse des remarques, même si le Serge et le Yannick ont dit l'essentiel:

Bien la découpe laser !

J'ai un doute sur la résitance au basculement-arrachage des calles latérales du miroir. Une forme en arc-boutant de cathédrale me semblerai plus sécure. Surtout pour les voyages.

Oh... des vis pour les tiges en bas... alors que ça n'en a pas besoin s'il y a un petit cintrage des tiges carbone !

        Perso, je soulève le tube optique avec la cage secondaire sans fair bouger la collim.

Belle jupe ! Je cherche le même tissu mais ma mercerie n'arrive pas à m'en trouver.

Les boutons des tourillons sont bien gros. Cela ne gêne pas au rangement ?

J'ai toujours dis qu'il fallait serrer fort les tiges sur la cage secondaire... fort fort !

        Donc une bonne taille de bouton et remplir le haut des tiges avec de l'époxy pour pas les éclater au serrage.
        Au besoin un écrou collé sur l'alu pour pouvoir serrer plus fort que dans de l'alu. et une rondelle acier pour répartir l'effort de serrage.
        Mais il y a aussi un truc qui aide: une palque d'alu en cornière pour qu'elle pose sur le haut des M et ainsi éviter la rotation.

        Si ça tourne même d'un poil, ça fait bouger la collim...

Bien le push-to ! Encore un usage de l'élastique magique de Mat Chet...

Bien la couleur !

Bien la déco du protège miroir !

Ah si encore un truc... Les patins Teflon des tourillons: Si ils dépassent du bois (à l'intérieur entre autre), ça va marquer la caisse primaire lors des transports.



Résultat tip top ! Bravo pour le soin !

Cela fait vachte plaisir une belle réalisation.

PierreS

Modifié 7 décembre 2020 par Strock Pierre

[NOSTRESS]

Je suis flatté de vos éloges sur ma réalisation qui sans vous  n ‘existerai  pas, les plans, ainsi que les pdf sont en effet un super support pour la réalisation,sans oublier toutes les réalisations déjà faites et remarquablement décrite sur le forum et c est ce qui m’a poussé a mettre la mienne pour les prochains

je remercie aussi l ensemble des personnes qui m ont aidé a faire la lumiere sur les points noirs 😉

Pour répondre sur différents points

les calles sont vraiment secur y a pas de soucis elle sont en bois exotique et de bonne taille.



Pour les barres carbone il faut bien serré et effectivement c est vraiment un point délicat sinon la cage bouge en rotation .

mais j ai trouvé ma solution

les barres sont lisses et glissantes (enfin les miennes) pour augmenter le coefficient de frottement j ai introduit des tubes thermoretractable a la chaleur ( ceux utiliser en électricité pour épissure)ça permet de ne plus avoir de glissement même sans serrage puissant😉 et ça bouge plus.

Pour le tissus chez Ursule les magasins.

c’est la jupe de l’es 300 un peu modifié faut pas gâcher....

pour en finir je me suis bien amusé a le fabriquer trouver les pièces et l accastillage demande du temps mais ça m’a changé des rénovations de voiture ancienne et le bois c est sympa, mais les vis de 3 et 4 c est vraiment petit quand t as des lunettes 😂

Un petit bemol pour la decoupe laser le peuplier est pas assez rigide a mon goût il faudrait peut-être une essence un peu plus rigide.

Pour palier aux problèmes de résistance mécanique j’ai mis 3 couches de peinture urethane qui je l espere devrait être assez costaud pour les nuits a venir🤞👍

au plaisir de ce rencontrer sur une NAT ou autres

ps j ai encore des finitions à prévoir

bon ciel a tous



[Le Den]

Il y a 8 heures, NOSTRESS a dit :

Pour les barres carbone il faut bien serré et effectivement c est vraiment un point délicat sinon la cage bouge en rotation .

mais j ai trouvé ma solution

les barres sont lisses et glissantes (enfin les miennes) pour augmenter le coefficient de frottement j ai introduit des tubes thermoretractable a la chaleur ( ceux utiliser en électricité pour épissure)ça permet de ne plus avoir de glissement même sans serrage puissant😉 et ça bouge plus.

Encore une bonne idée, 👏👏👏

[serge vieillard]

yo !

juste un détail (encore) au regard de très derrières photos à propos du capot de protection du miroir/

TU as mis un anneau de feutrine, bonne idée. Juste qu'il est dangereusement trop large >>>>>> avec les inévitables vibrations lors des transports, ce disque va venir tapoter et abraser les bords externes du miroir, là où tout se joue en termes de qualité optique. Je pense qu'il est souhaitable que tu diminues sensiblement la largeur de cet anneau au strict minimum du besoin, voire de ne faire que 4 touches au droit des cales. J'ai vu quelques miroirs joliment salopés d'une protection inadaptée car "vibrante".

En tous cas, tu l'as fait rouge, la couleur qui sied !!!!

[Strock Pierre]

Oui: Le rouge ou "la muerte" !

Oui: Les NAT sans doute ! Du coup, il faut que je pense à apporter la médaille pour décorer (comme il se doit) cette belle réalisation !

[NOSTRESS]

Avec plaisir 😉

[NOSTRESS]

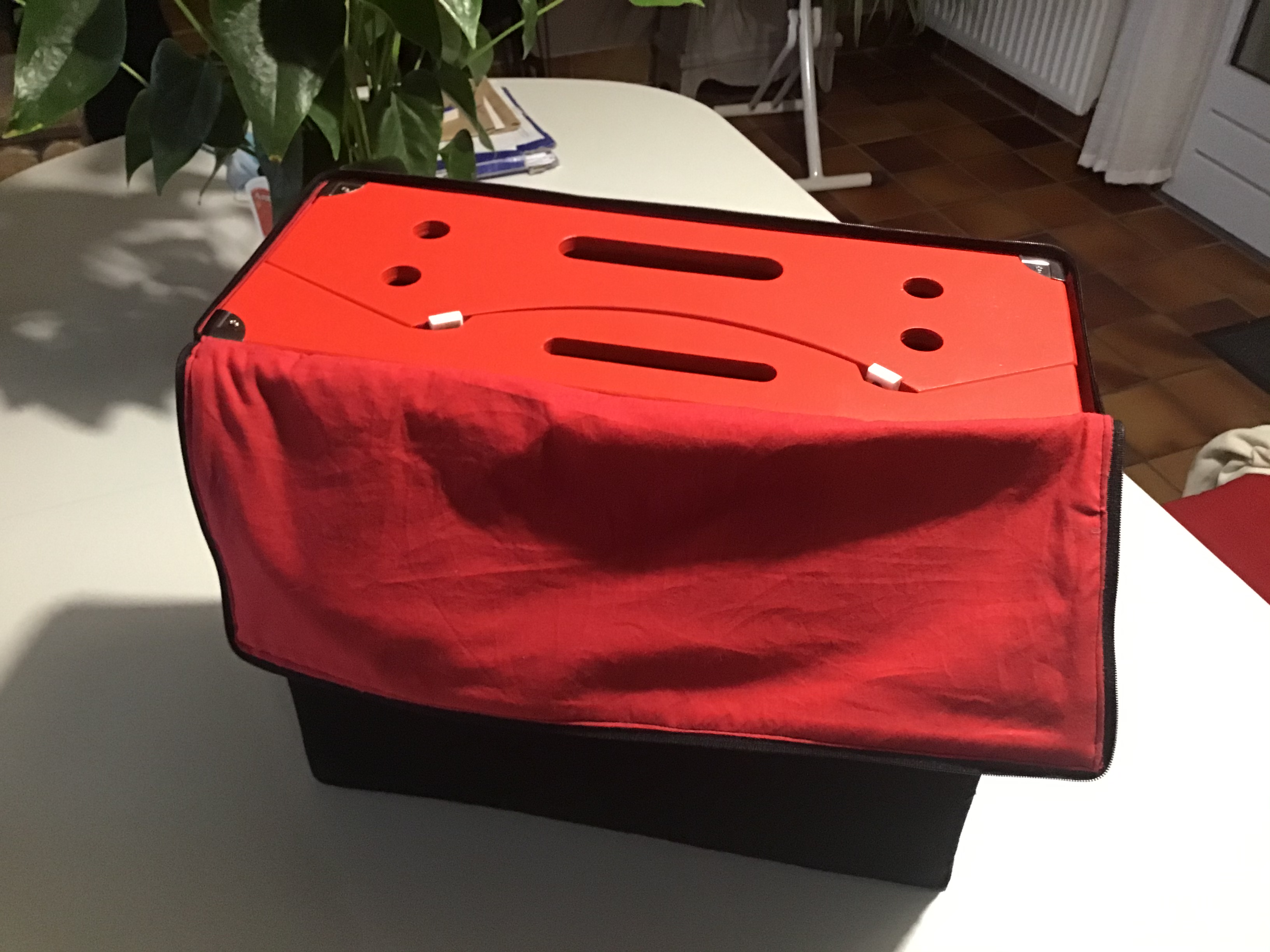

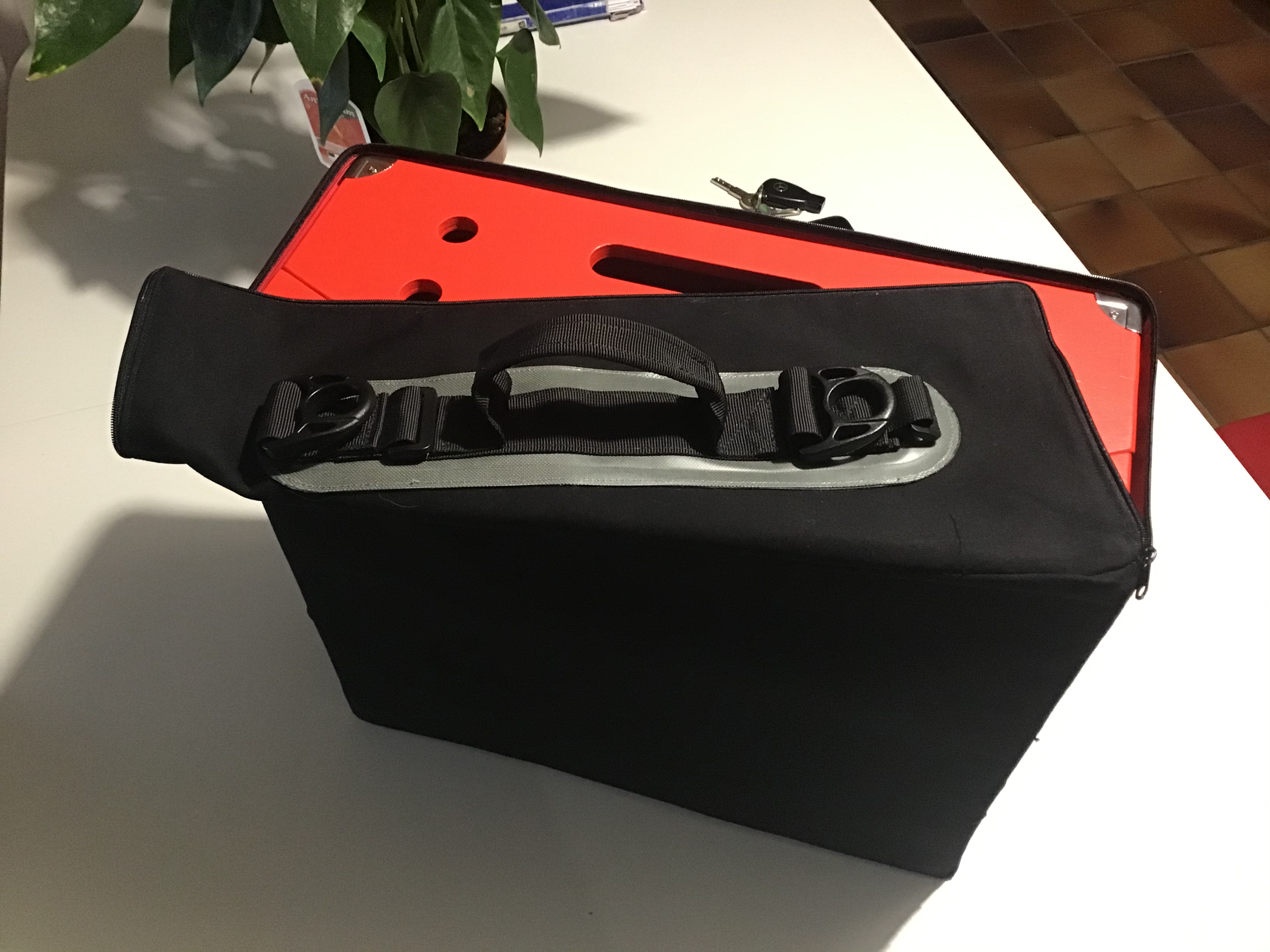

Pour finir la housse de transport



[Le Den]

Magnifique, félicitations pour la totalité de ta réalisation, ça me donne vraiment envie...

[pomol]

Superbe.

[yannick78]

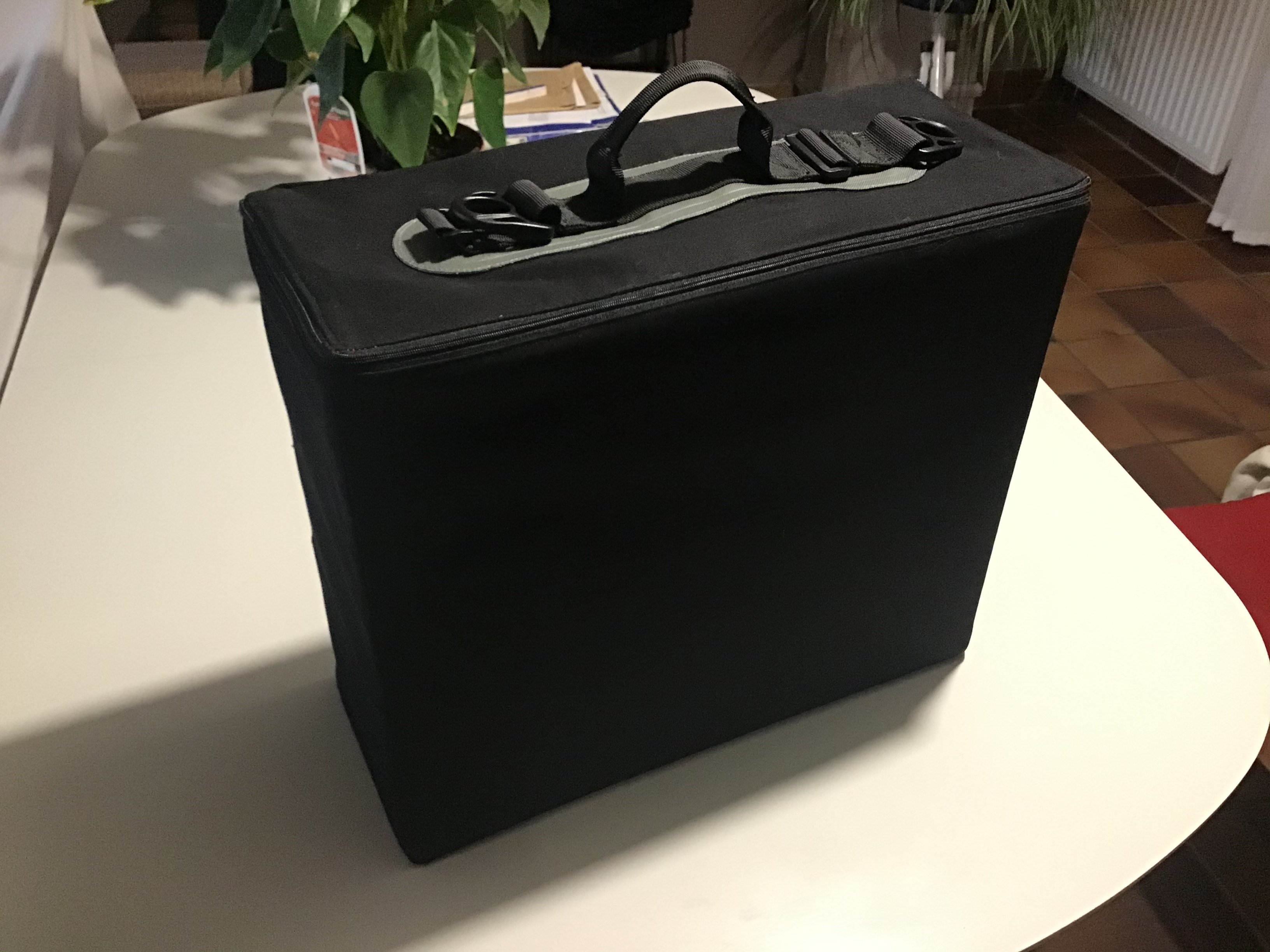

superbe, un vrai pro de la couture !! tu as donc choisi de mettre les tubes  non coupés dans un étui/tube à coté car y a pas la place dans ta sacoche.



Yannick

[NOSTRESS]

Je dois bien avouer que cette sacoche est l oeuvre d un menbre de ma famille j en suis bien incapable

les tubes sont pas coupé exactement



[Séb...]

Wahoooo joli ! 👍👍👍 Bravo 👏👏👏

[NOSTRESS]

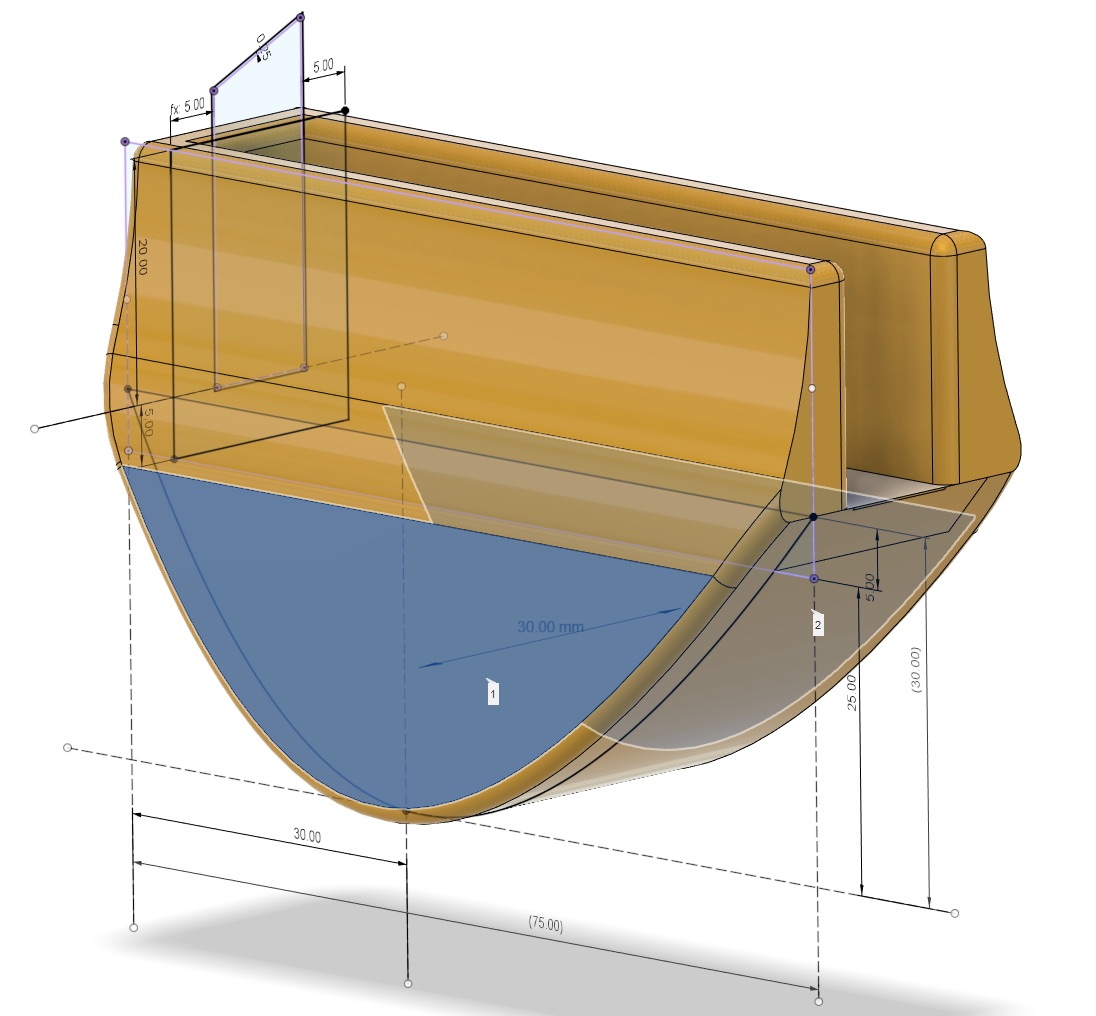

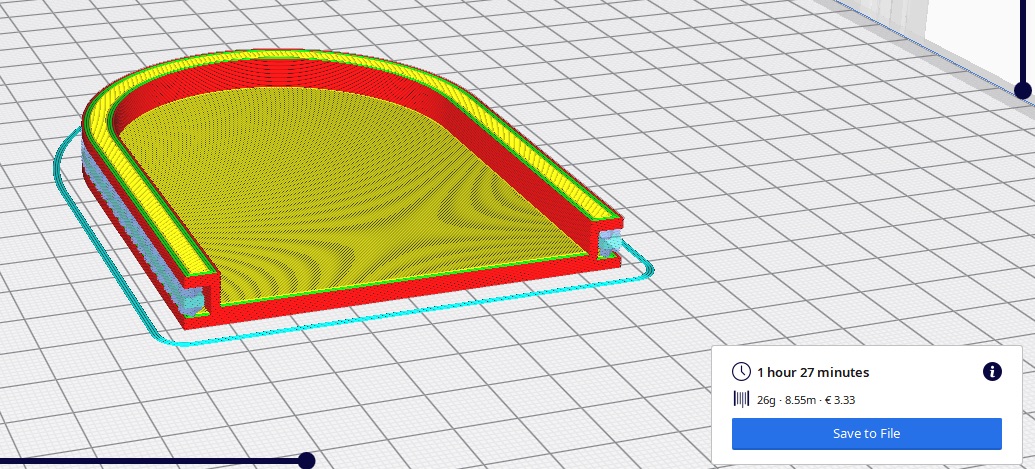

Quelques petites améliorations en impression 3d

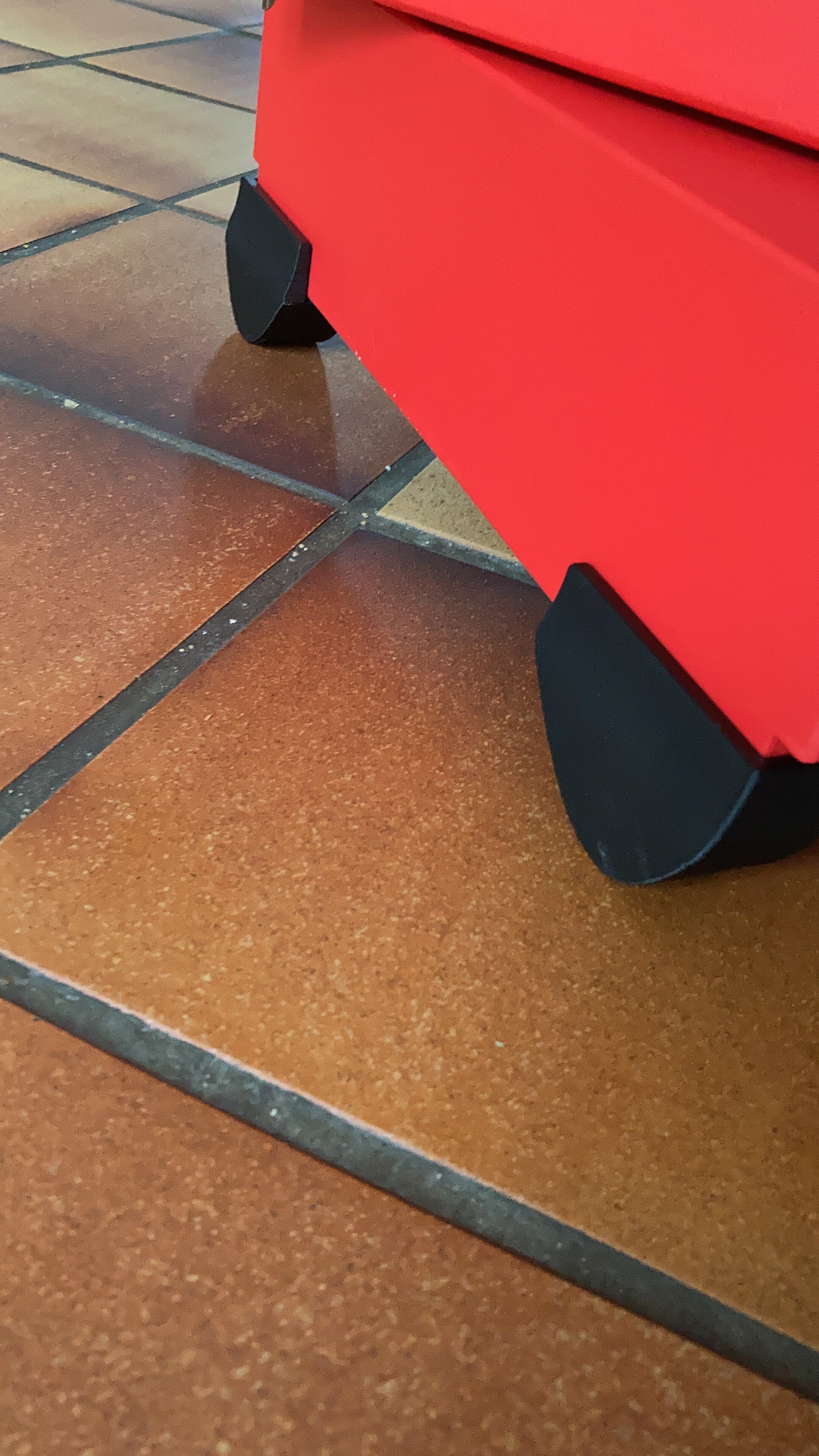

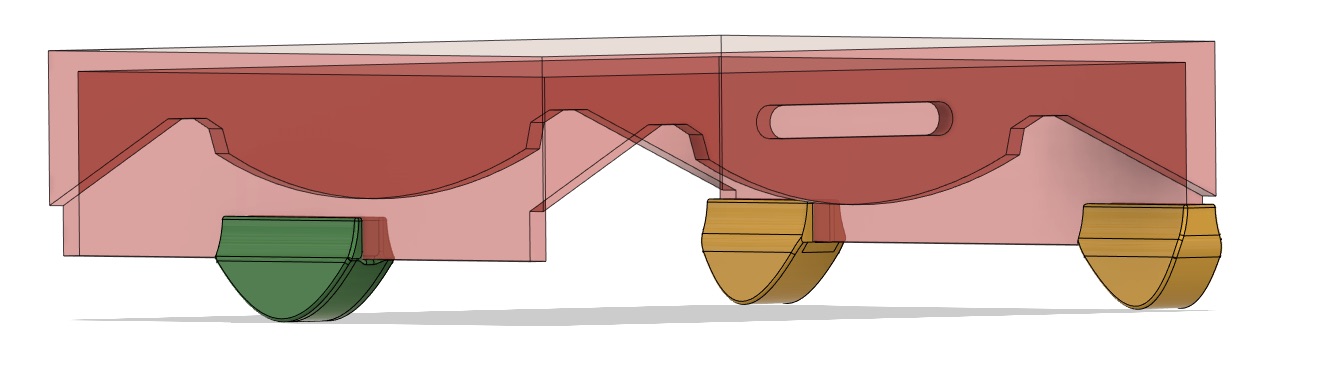

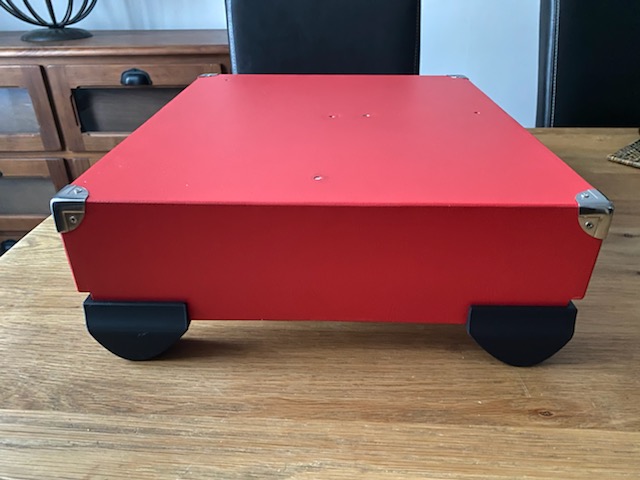

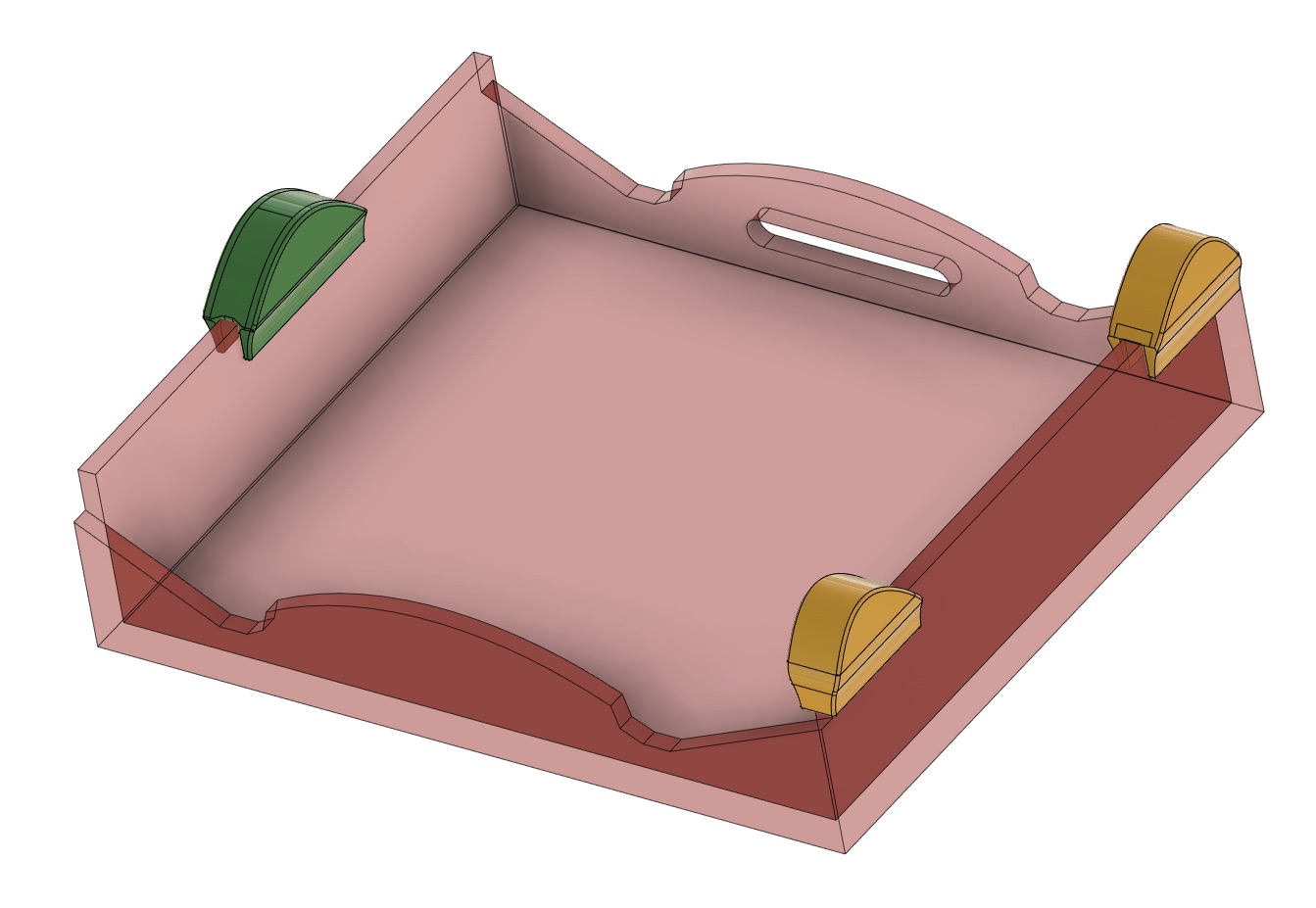

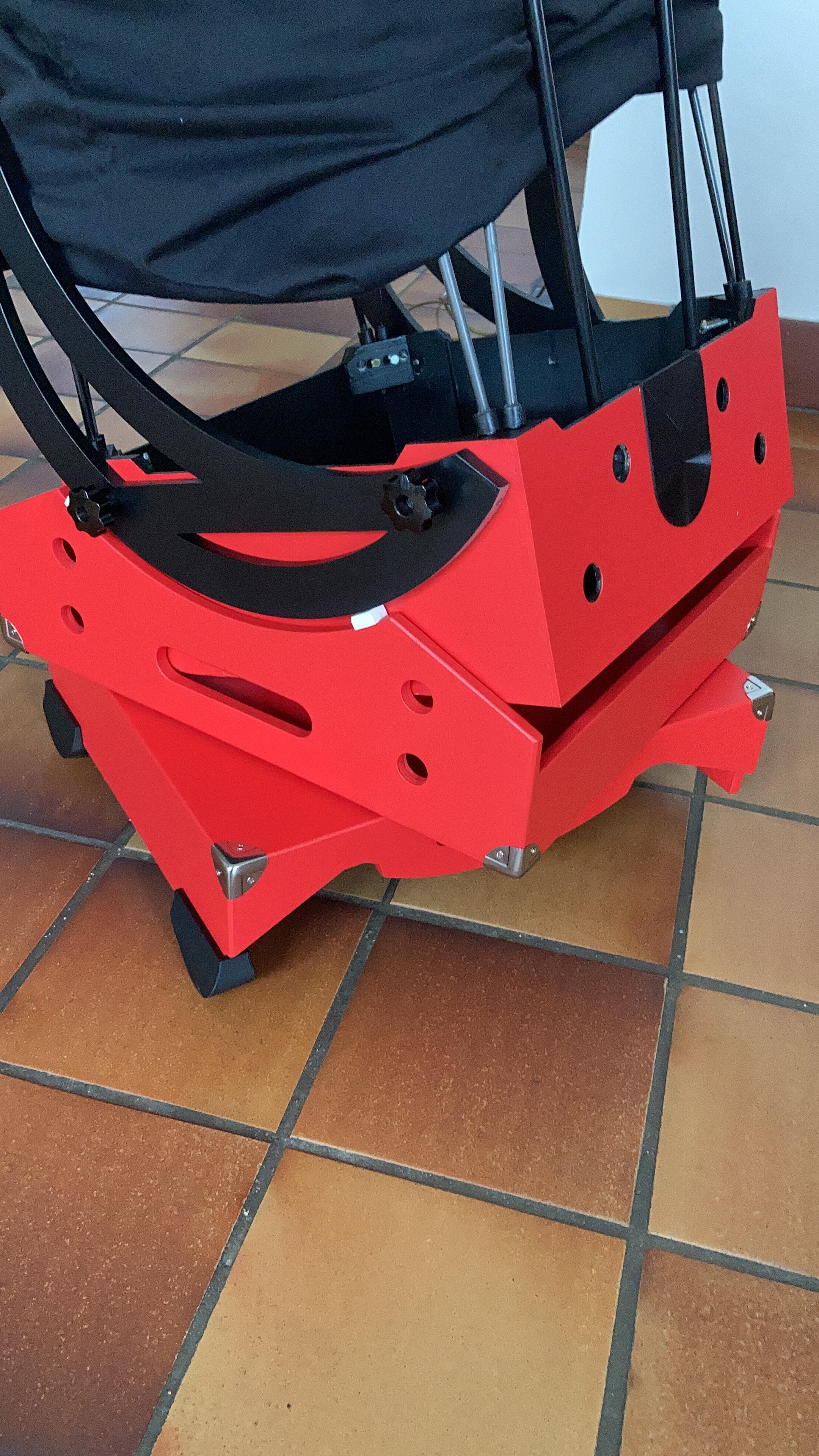

pieds amovibles

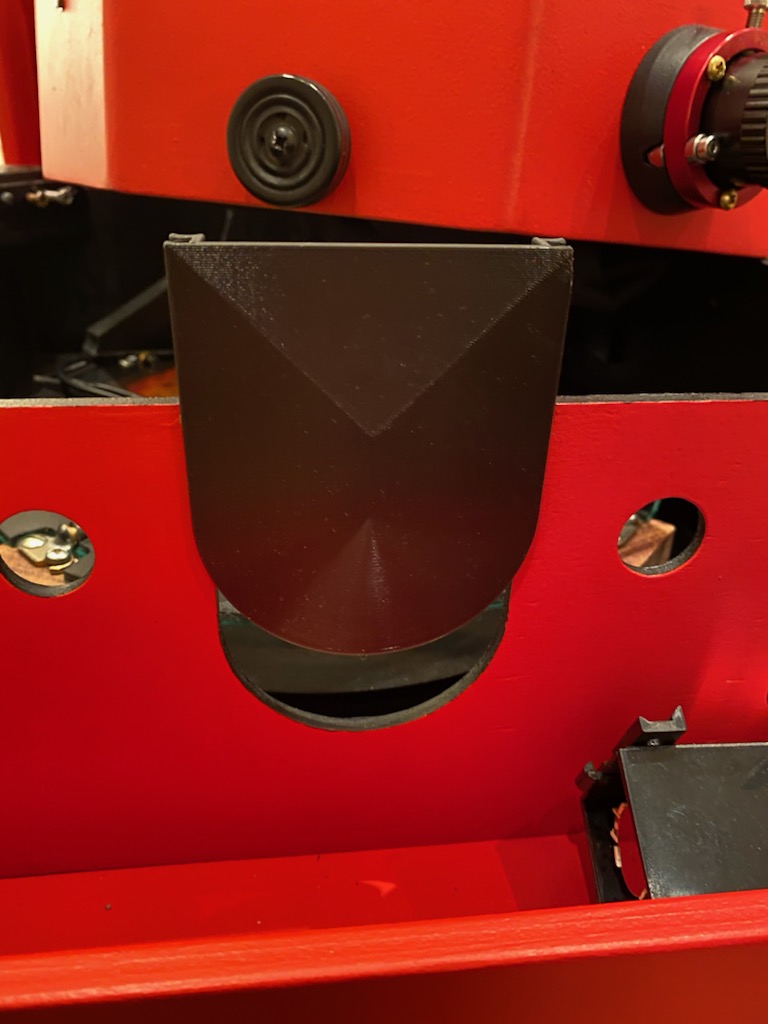

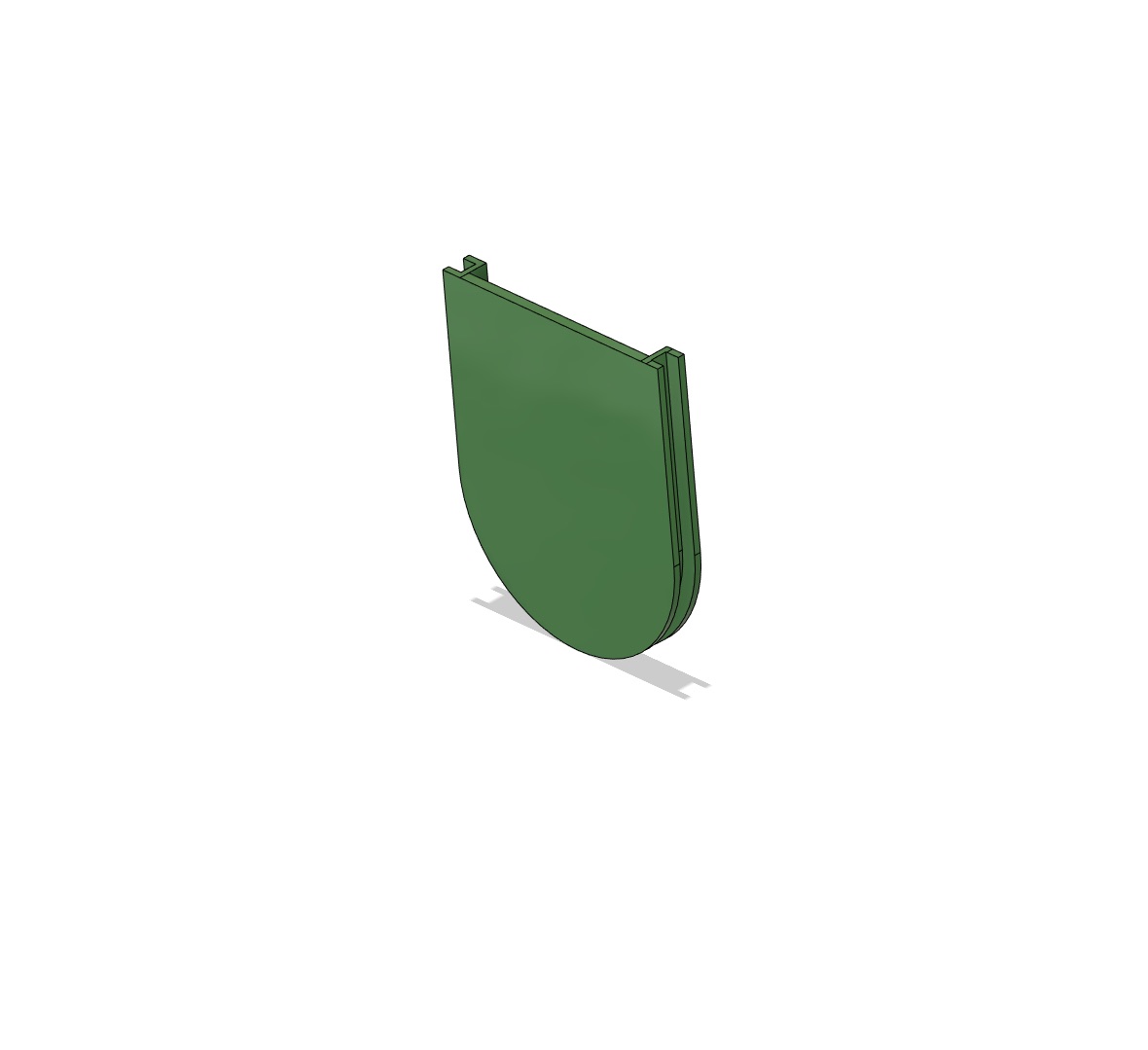

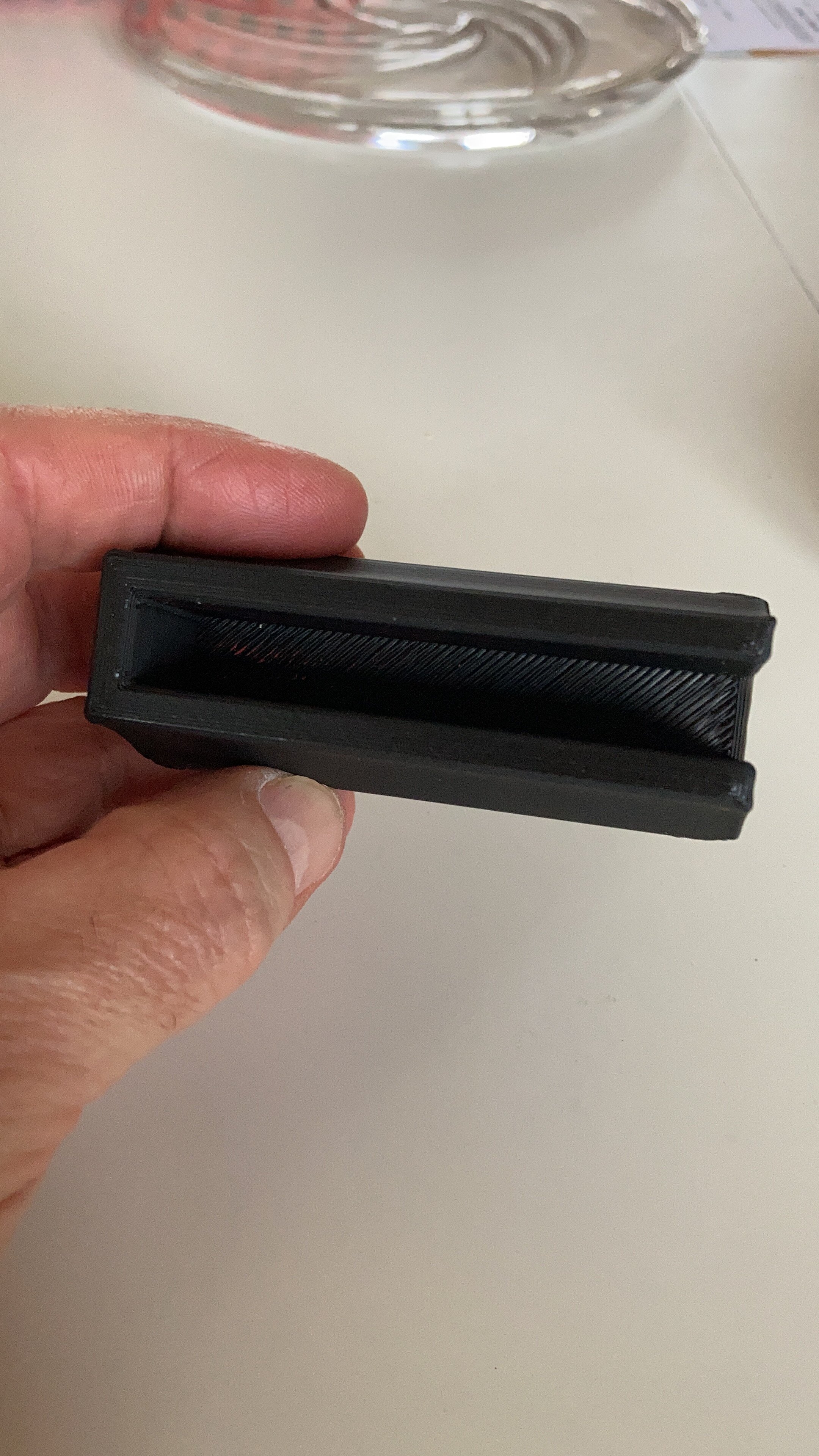

Et le cache po une fois installé

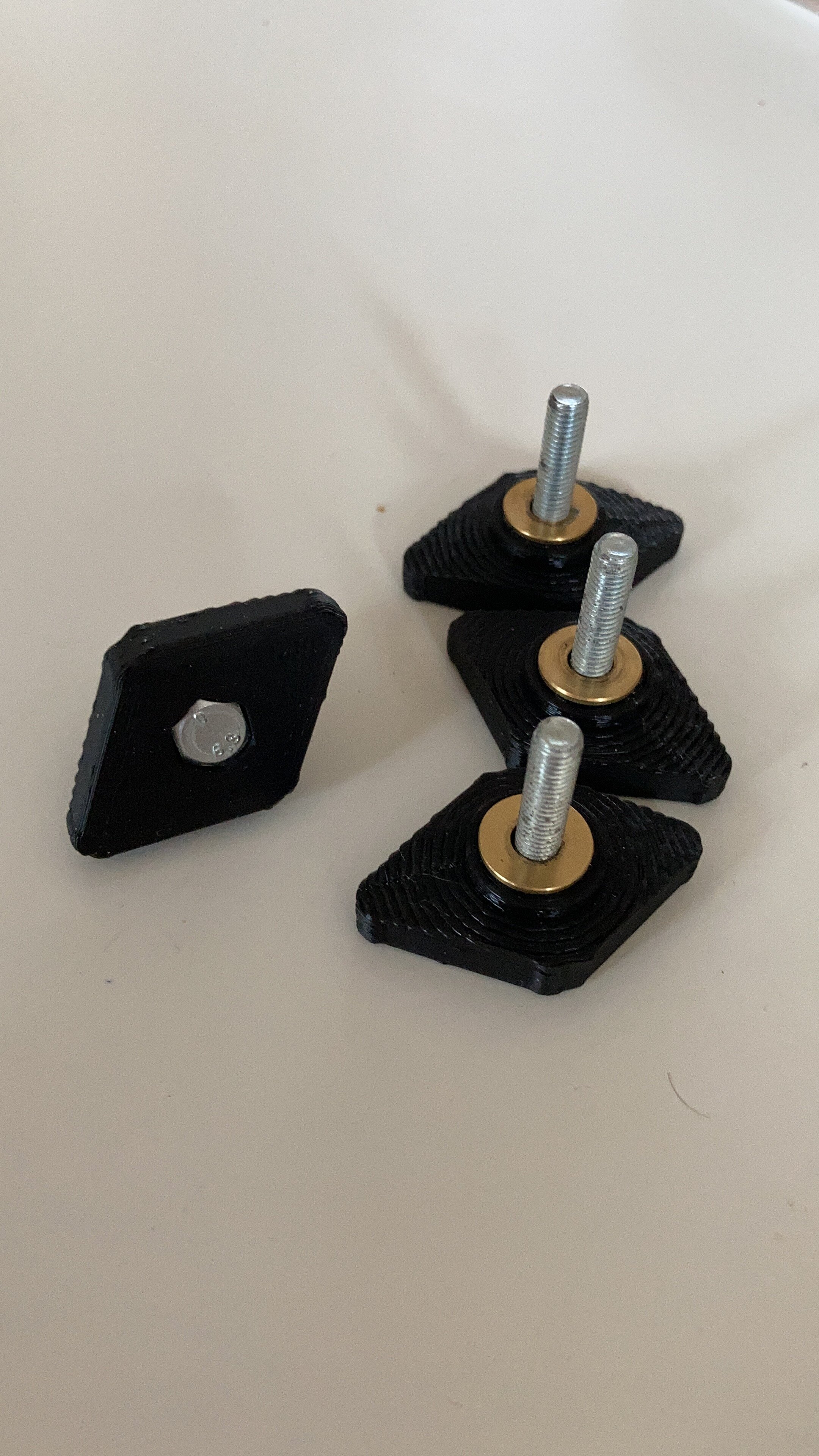

Les vis de H



[NOSTRESS]

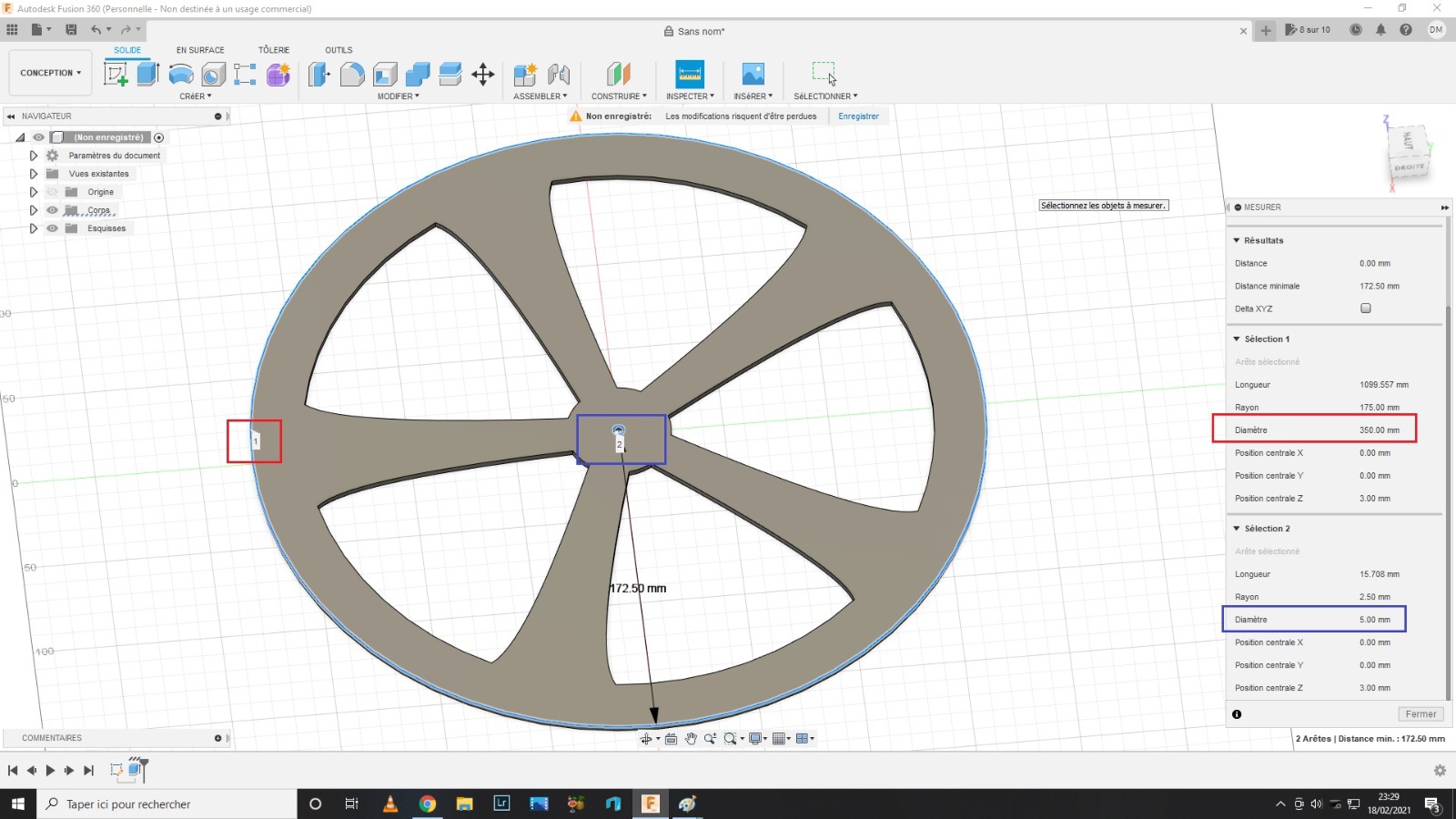

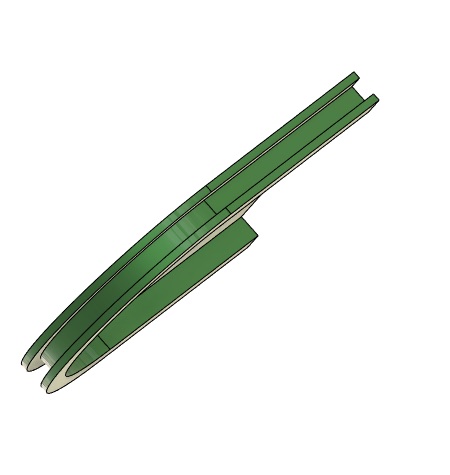

Et en prevision un disque de frottement azimutal amovible

par contre je recherche un imprimante avec un plateau de mini 350🤔



[yannick78]

Elles sont sympa tes petites upgrades ;-).



Même si 3 pieds permettent d'être isostatiques et donc plus mécanique,  en pratique  4 pieds fonctionnent mieux surtout parce qd on déplace le télescope, on tire en diagonal  et pas alternativement en azimut pur puis en altitude pur, l'effort peut être donc appliqué sur le coin de la valise où y a pas de pied, avec un possible basculement.



Si tu as des pb de frottements en azimut, les solutions les plus souvent utilisés sont :

- l'ebonystar mais difficile à approvisionner

-  en substitution tu peux coller un vinyle texturé type rideau de douche

-  plus technique on peut faire un composite fibre de verre/époxy ou carbone/époxy sur une tole texturée que tu  colles par la suite sur le capot.



N'hésites pas à nous faire un retour d'expérience sur ton anneau imprimé, ça pourrait compléter cette liste. Ton anneau sera en contact avec des patins en teflon ?   tu as prévu de faire une texture sur sa surface pour éviter le collage au démarrage ?   tu veux le faire avec quels matériaux (le PLA, PETG... sont trop tendre) ?Tu peux faire ton anneau par secteur avec une petite imprimante.





Yannick





[NOSTRESS]

J ai fait 4 pieds car apres essai il s avere que la caisse est pas assez rigide et il y a torsion sur 3 points

pour l anneau je pense en pteg remplissage 100% pour la compression la texture on verra bien apres essai

[clement00]

Vraiment très beau félicitations.

J'ai le même projet en étude avec découpe laser et impression 3d donc merci pour le partage:)



Concernant la découpe et les plans, vous avez "modifier les côtes des latérales de la cage secondaire"

Cela veut dire que les plans pour la découpe laser ne sont pas corrects? Et si oui de combien de mm les avez vous raccourcis ?



Également concernant les triangles du barillet, avez vous gardé les 2mm d'épaisseur? Ou sont ils un peu plus épais?

J'ai vu certain post indiquant que 3mm était préférable...
