bague d'adaptation pour mini-mak Celestron C70

[gklm]

Quelqu'un sait-il quel modèle d'adaptateur conviendrait pour pouvoir utiliser des oculaires au standard 1.25" à la place de l'oculaire-zoom vissant sur ce modèle ?

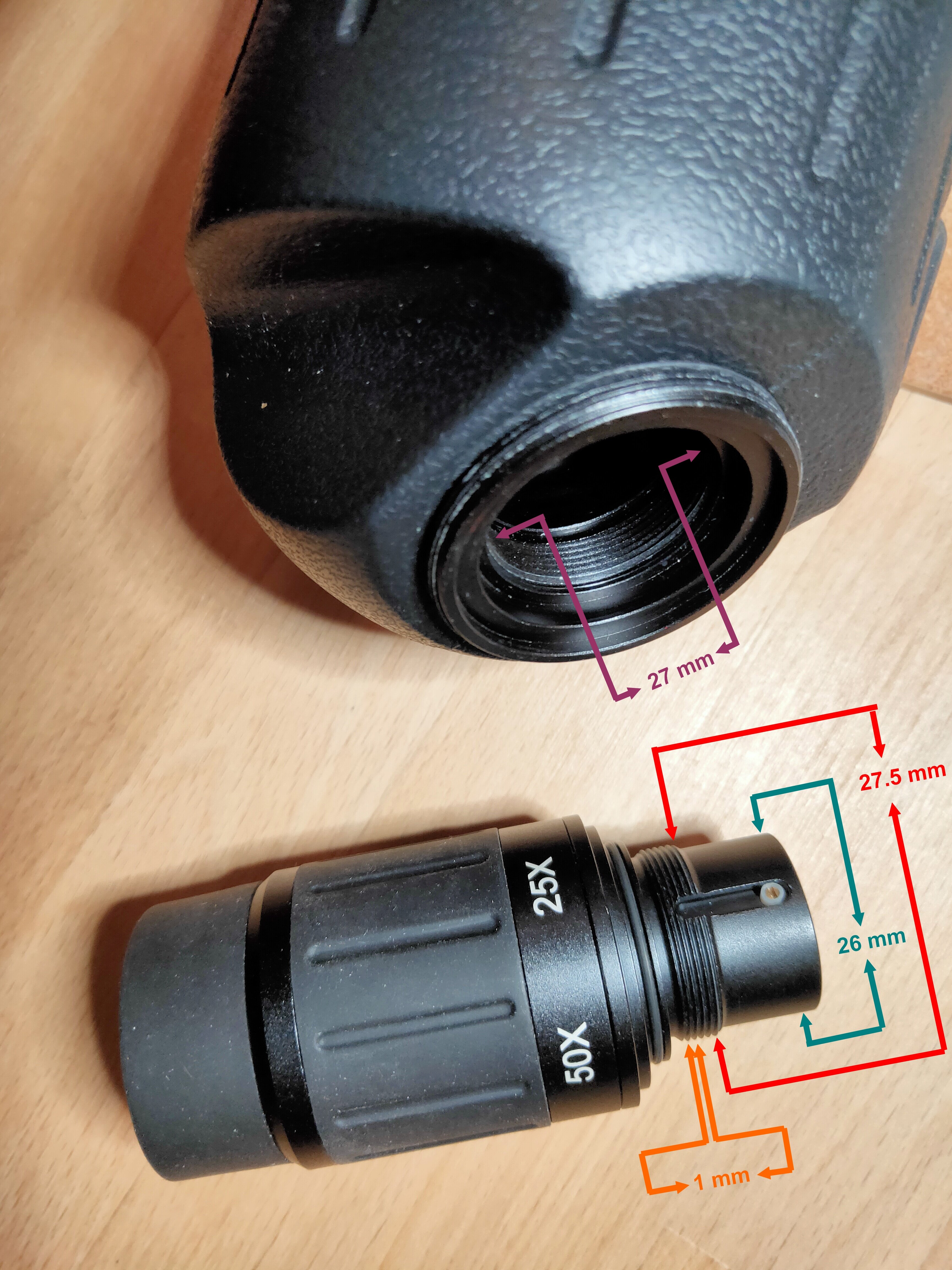

Je vous joins une photo pour les différentes valeurs prises au pied à coulisse :

- diamètre du pas de vis interne femelle C70 : 27 mm
- diamètre pas de vis externe mâle oculaire zoom : 27.5 mm

- pas de vis oculaire zoom : 1 mm

- coulant oculaire zoom : 26 mm

Un grand merci par avance !

[fdudu]

Salut gklm,

Apparemment, lui la fait ??? en tous les cas il le conseil :

https://www.astroshop.de/fr/instruments/longue-vue-celestron-c70-minimak-25-75x70mm/p,16074#tab_bar_2_select

Un mail à astroshop peut être ?
Franck

[gklm]

@fdudu : j'ai effectivement envoyé un mail au magasin au cas où...

De qui parles-tu quand tu écris "lui l'a fait"?

[fdudu]



Le 14/11/2020 à 19:32, fdudu a dit :

Apparemment, lui la fait ??? en tous les cas il le conseil :

par contre, je n'ai pas écrit :

Le 14/11/2020 à 20:10, gklm a dit :

"lui l'a fait"



Bonne recherche à toi et tu as bien fait de demander au magasin AstroShop.

Eux aussi le vende : https://www.astromanie.ch/fr/lunettes/745-celestron-c70-mini-mak.html

Le fabriquant te répondra peut être aussi : https://www.celestron.com/products/c70-mini-mak-spotting-scope



https://www.google.com/search?rlz=1C1CHBD_frFR869FR869&q=adaptateur+27.5+male+coulant+31,7&spell=1&sa=X&ved=2ahUKEwiQzJ3p2IftAhWM4YUKHXkeD04QBSgAegQICRA0&biw=1920&bih=916



ou alors fait toi faire une pièce en impression 3D qui serait donc un adaptateur de filetage male de 27,5 mm vers un coulant traditionnel de 1.25 pouce. Pour la mise au point, car évidement, il y aurait un peu de rajout de chemin optique mais je ne pense pas (pas sur donc  ) qu'il y est de problème puisque c'est une conception Mak avec donc une très très grande latitude de recul pour le focus (backfocus) pour la MAP. (contrairement à des Newtons par exemple)



Bon ciel et bonne recherche

Franck



ou essai de bricoler en fessant super gaffe de pas abimer ton filetage femelle de 27 mm, un adaptateur de 0.965" (ancien coulant Japonais il me semble) vers 1.25"





Modifié 16 novembre 2020 par fdudu

[gklm]

Merci pour ta réponse !

J'ai également écrit à Célestron mais leur revendeur, Medas, m'a répondu qu'il ne commercialisait pas cet accessoire...

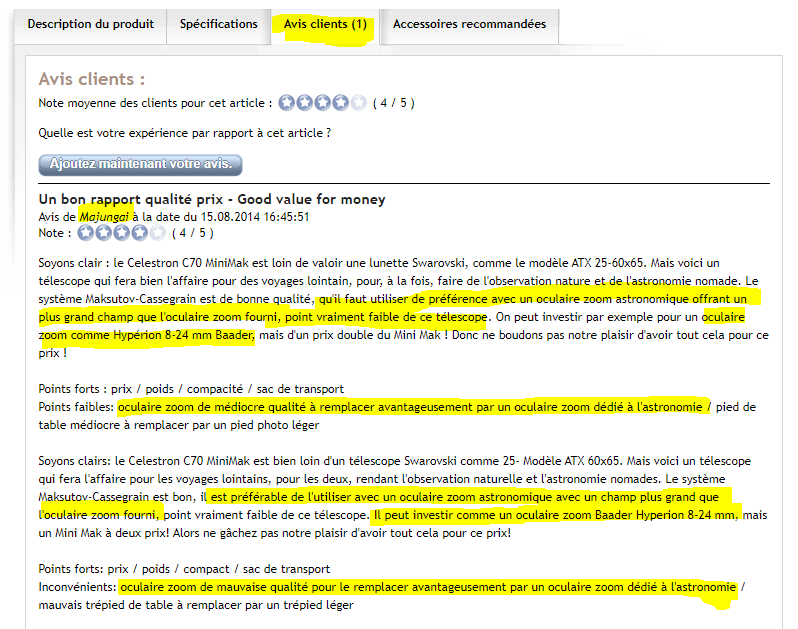

J'avais lu cet avis d'utilisateur dont tu as joint la copie d'écran, d'où d'ailleurs ma quête de cet adaptateur.

Effectivement, il reste la solution de l'imprimante 3D mais cela suppose de savoir créer le modèle, ce qui est hors de ma portée.

Je vais aussi mesurer le filetage mâle sur lequel vient se visser le capuchon qui protège le zoom (on le voit sur ma photo autour du filetage femelle en 27mm, sur le corps extérieur du mini-mak) : peut-être ses caractéristiques correspondront-elles à une bague plus standard...



[norma]

Si reculer d'environs 25 mm l'oculaire reste possible alors je ne vois pas la difficulté. Il importe cependant de connaître la nature du matériau du corps de l'instrument (métal, matière plastique ...).

Au plaisir.

Norma

[polorider]

Il y a 14 heures, gklm a dit :

Je vais aussi mesurer le filetage mâle sur lequel vient se visser le capuchon qui protège le zoom (on le voit sur ma photo autour du filetage femelle en 27mm, sur le corps extérieur du mini-mak) : peut-être ses caractéristiques correspondront-elles à une bague plus standard...

S'il y a un filetage mâle autour du filetage femelle en 27 mm, comme tu le dit (on voit pas bien sur la photo...) et qu'il fait 45 mm de diamètre, alors tu peux monter cette bague:

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/accessoires-sct/adaptateur-mak-127-vers-sct_detail

[polorider]

doublon.



[gklm]

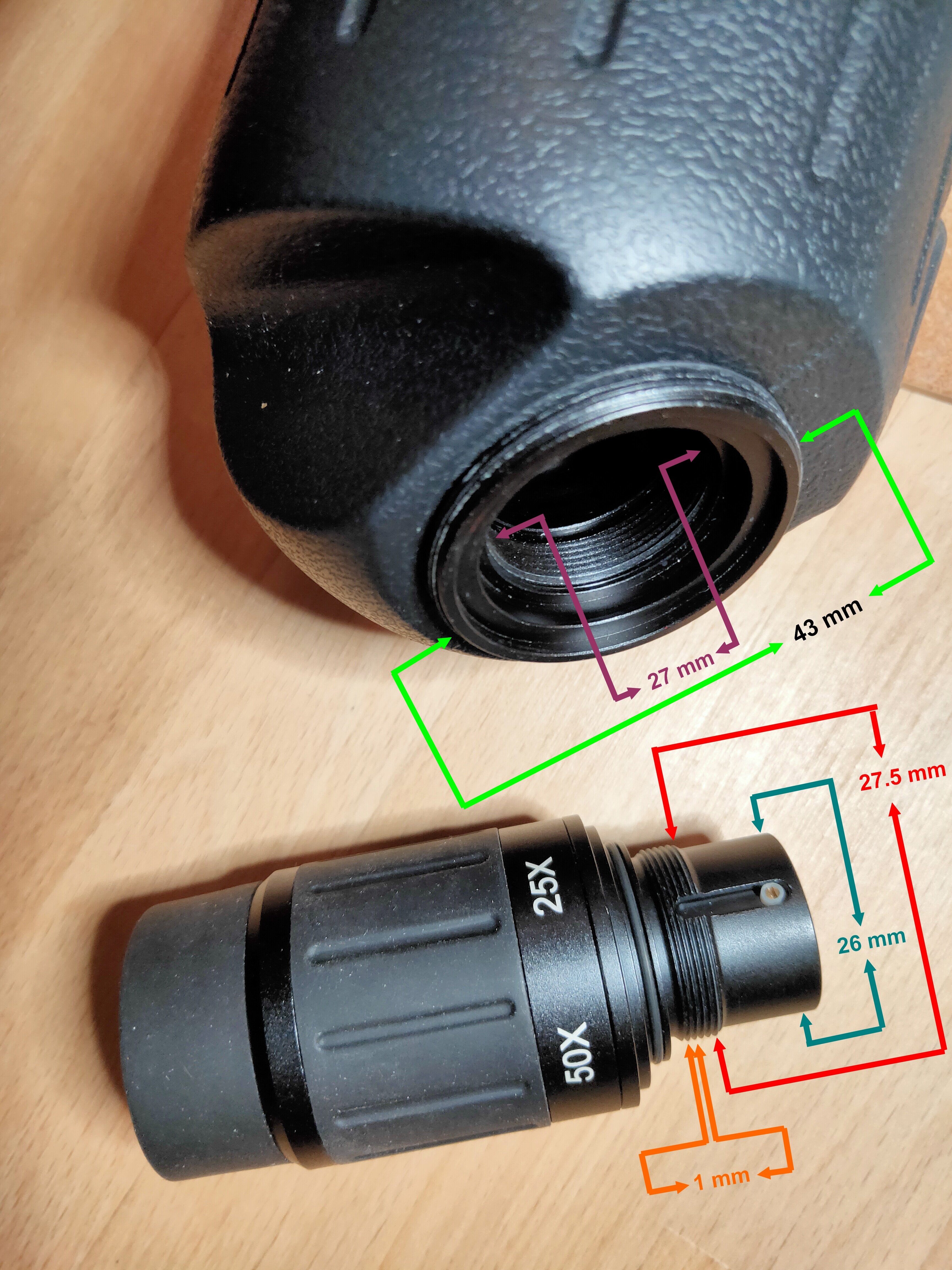

Après mesure, ce filetage mesure plutôt 43mm : je joins l'image actualisée.

En revanche, je me demande si je ne pourrais pas bricoler le capuchon qui s'y visse (et protège ainsi l'oculaire zoom qu'il englobe) : en le coupant, je pourrais y coller une bague interne de fabrication personnelle au diamètre 1.25", avec une ou plusieurs vis, et qui m'en ferait un porte-oculaire...

Cette pièce serait facile à réaliser en imprimante 3D puisque ce serait un simple cylindre.
