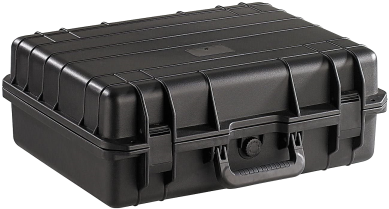

Ma Valise Astro (PC, alim, etc..)

[Gandalf]

La Base:



A la Fin:

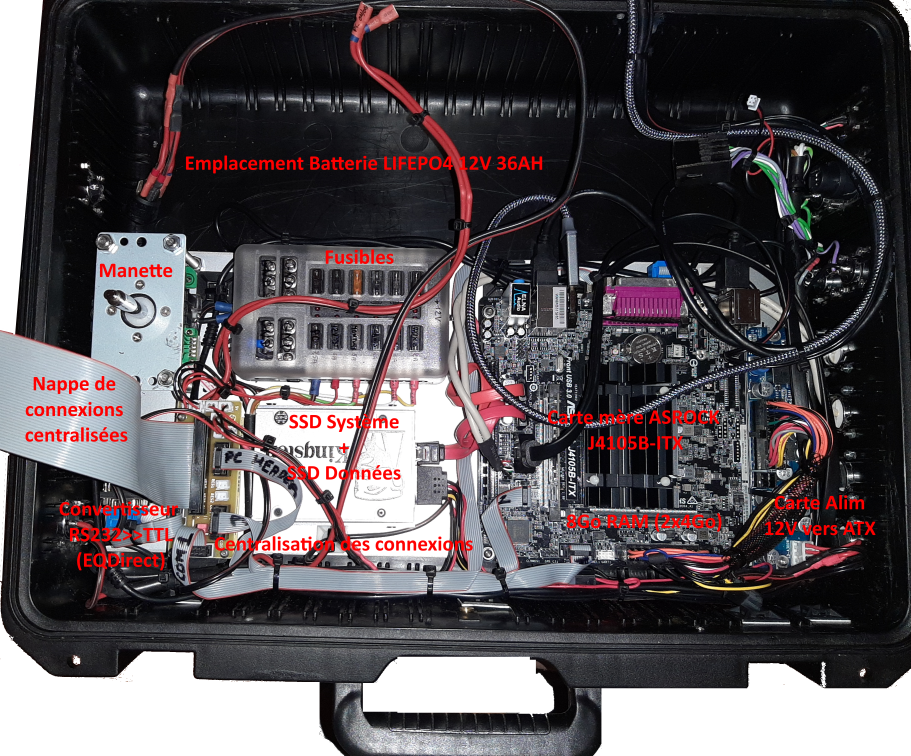

Le cœur:









Commentaires:

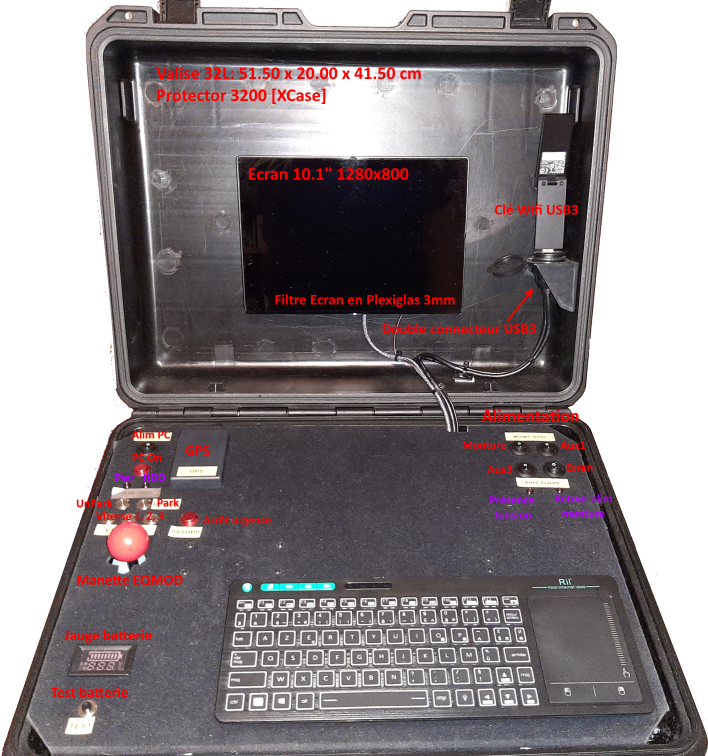

• L'écran a une définition de 1280x800, ce qui permet un affichage correcte et sa taille permet de diminuer la conso.
• Les interrupteurs: il y en a beaucoup, l'idée est de pouvoir déconnecter ce qui ne sert pas pour diminuer la conso.
• La carte mère au format ITX permet d'avoir une conso maitrisé et suffisamment de puissance pour les acquisitions en planétaire.
• L'OS est un windows 10 optimisé (suppression des programmes et services inutiles)
• Il y a 2 SSD un pour l'OS et l'autre pour les acquisitions. Ce qui offre un bon débit planétaire.
• Par soucis d'optimisation, tous les ports USB et RS232 de la carte mère sont utilisés.
• Le clavier embarque une souris sous forme de pad.

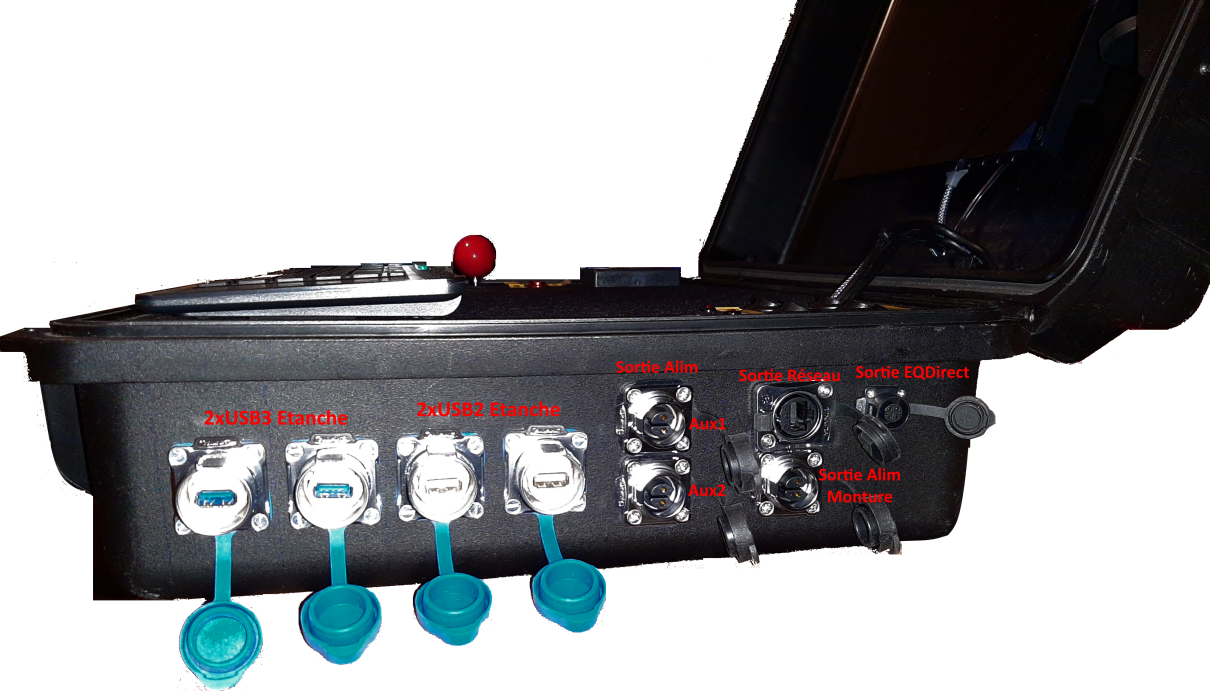

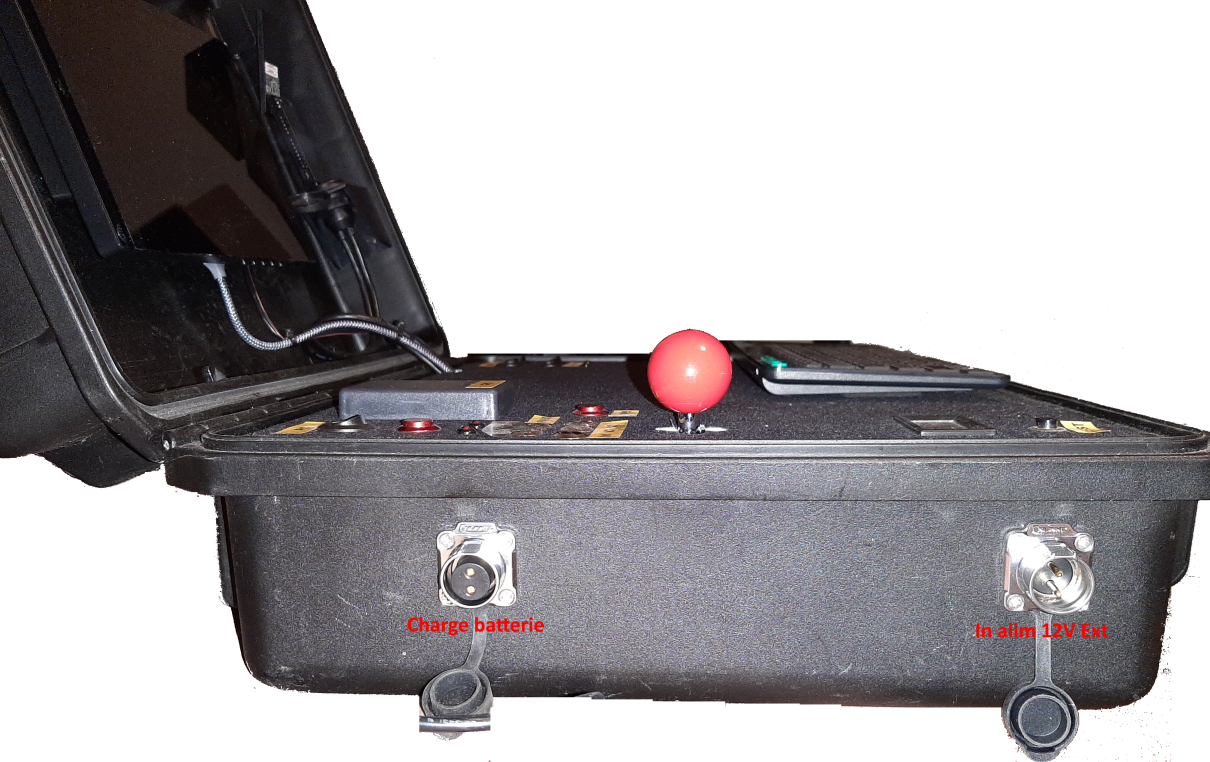

• Les connecteurs externes sont tous étanches et verrouillables (même les USB)

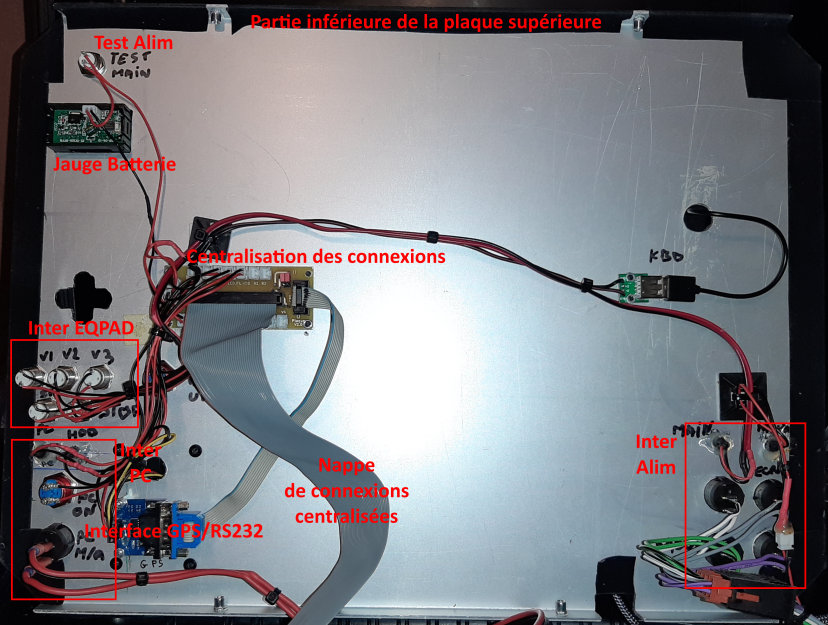

• Pour diminuer les fils, tout ce qui n'est pas puissance (signaux faibles) passe par la nappe.
• Je conseille les connecteurs CNLinko, ils sont vraiment bien.

Le Matos:

• Le Plexi d'atténuation écran: https://www.plexiglas-shop.com/fr/produits/plexiglas-gs/pl7c83-gt.html?varselid[0]=9cebde9fd53c05a5b2d83baff8a686c4
  Plexigas Gris 3mm, transmission 21%, Gris 7C83 GT
• La manette EQMOD: https://fr.aliexpress.com/item/4000560795335.html?spm=a2g0o.productlist.0.0.657e18bfuEIeG8&algo_pvid=071e6ef0-4b29-4e22-8ab4-4cf5ff92901a&algo_expid=071e6ef0-4b29-4e22-8ab4-4cf5ff92901a-6&btsid=2100bb4916045875770652191e9dc5&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
  Kit Arcade DIY
• La carte mère ASROCK: http://www.asrock.com/MB/Intel/J4105B-ITX/
• Le module GPS: GPS Beitian BN-220

  https://fr.aliexpress.com/item/4000976286378.html?spm=a2g0o.productlist.0.0.51ac7c921gMlhU&algo_pvid=dbbd08a0-8538-40a3-973e-d386b055a203&algo_expid=dbbd08a0-8538-40a3-973e-d386b055a203-0&btsid=2100bb4916045877589923095e9dc5&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

• Convertisseur RS232>>TTL
  https://fr.aliexpress.com/item/4000055222836.html?spm=a2g0o.productlist.0.0.4bce2640AbMCFt&algo_pvid=9c5afc35-d7f6-4071-9de2-c41334431d2e&algo_expid=9c5afc35-d7f6-4071-9de2-c41334431d2e-1&btsid=2100bb4916045878427083361e9dc5&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_

• Connecteurs CNLinko
  https://cnlinko.fr.aliexpress.com/store/3619191?spm=a2g0o.detail.100005.2.5aad38959TSiQz



JL

Modifié 26 novembre 2020 par Gandalf

[Starium]

La vache ! Ça me fait penser à 007 ou espion approchant ! 😮

[Gandalf]

Les connecteurs USB:

CNLinko est l'un des rares fabriquant à proposer des connecteurs USB étanches et verrouillables, ce qui rend ce bus un peu plus apte au terrain, lui qui a été pensé pour rester au bureau. Le problème c'est que l'offre CNLinko est limité.

Il a fallu donc les modifier.

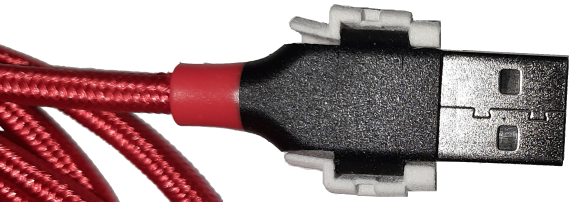

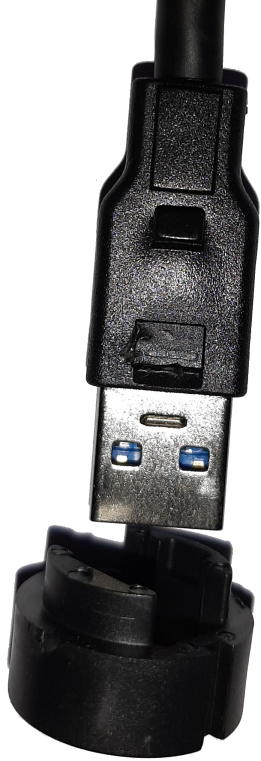

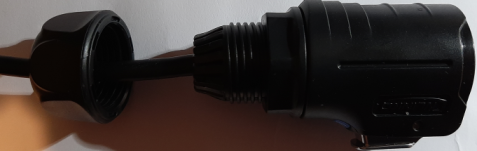

Le Connecteur d'origine:

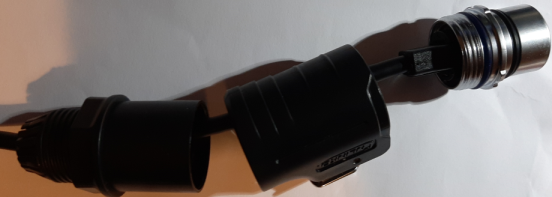

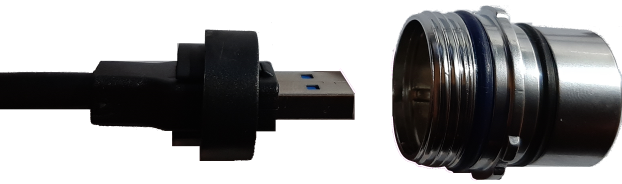

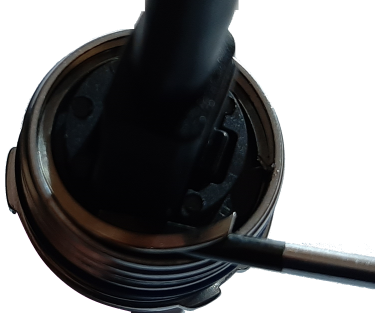

Le Démontage:

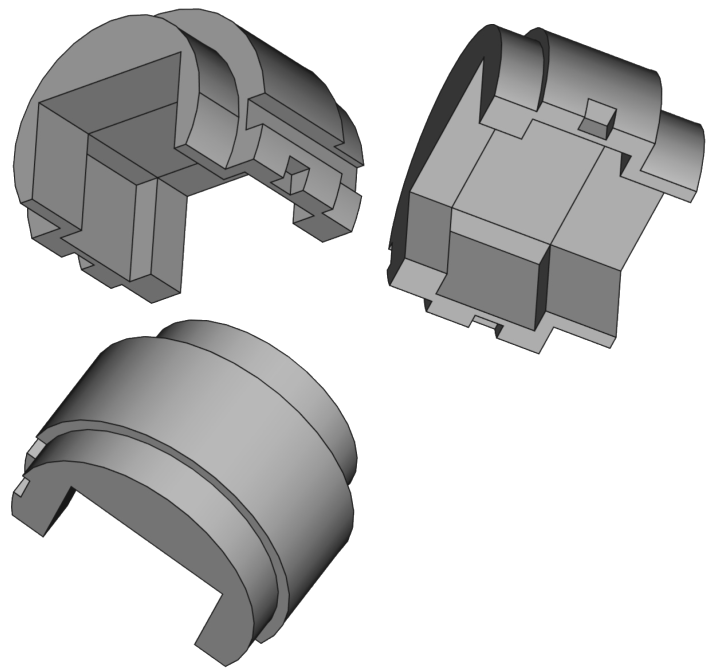

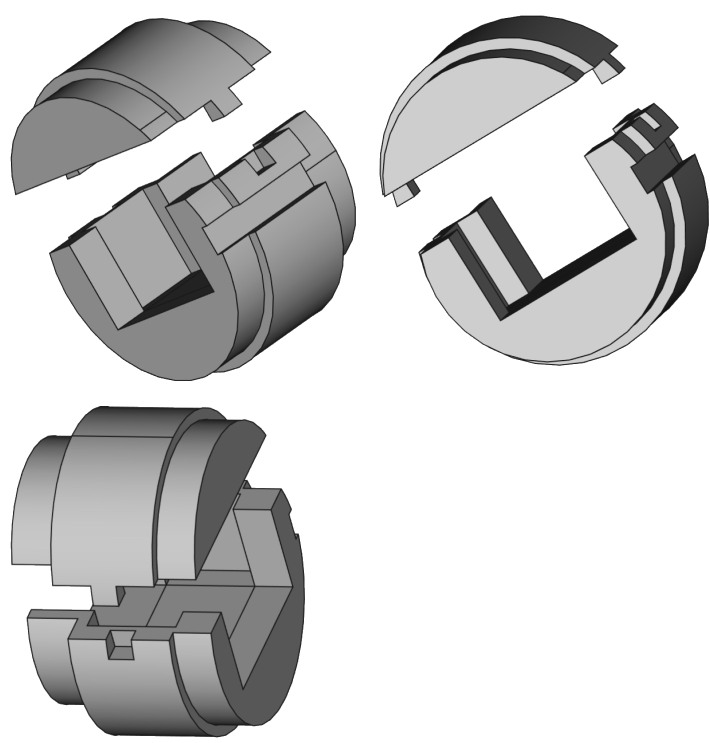

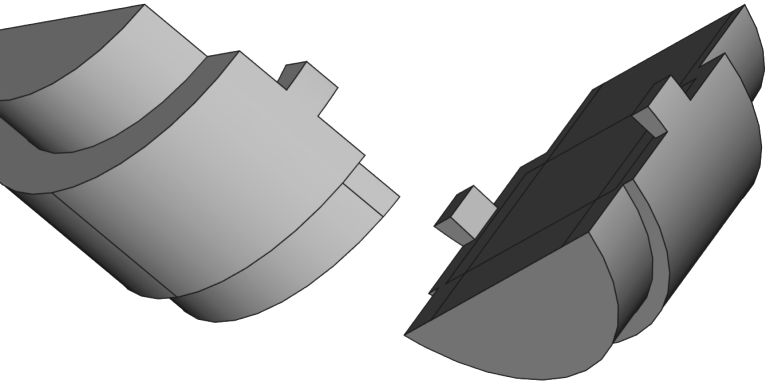

L'adaptateur en impression 3D:













Remarque: Cette pièce n'est pas générique, il faut modifié une côte en fonction d'épaisseur du connecteur du câble USB que l'on veut adapter.

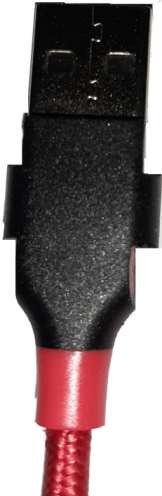

Adaptation et mise en place du câble que l'on veut utiliser:

Découpe du connecteur:

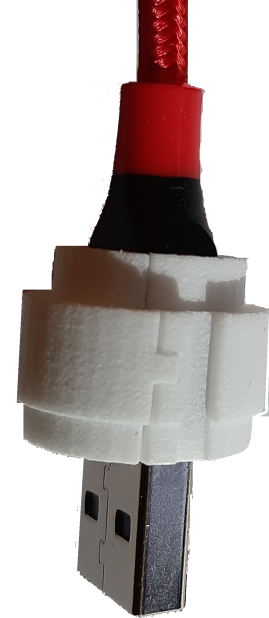

Mise en place de l’adaptateur 3D:







JL



Modifié 23 novembre 2020 par Gandalf

[Gandalf]

il y a 34 minutes, Starium a dit :

La vache ! Ça me fait penser à 007 ou espion approchant ! 😮



...C'est vrai, la journée quand je ne peux pas faire d'astro, je l'utilise pour contrôler les missiles intercontinentaux du pentagone...



JL

[fdudu]

Bravo pour cette réalisation de "haut vol" 👍

[kelvin]

Bien pensé la valise, bravo !

Mis à part Eqmode qu'utilises tu comme logiciels ?

[kaelig]

Ben JL, tu m'épateras encore et toujours

tu ne te reposes jamais ?

Modifié 23 novembre 2020 par kaelig

[Gandalf]

il y a 5 minutes, kaelig a dit :

Ben JL, tu m'épateras encore et toujours

Merci Mikaelle.



Il y a 1 heure, kelvin a dit :

Bien pensé la valise, bravo !

Mis à part Eqmode qu'utilises tu comme logiciels ?

Merci Kelvin.

• Planétarium Carte Du Ciel ou Stellarium en contrôlant la monture via EQMOD (pas besoin ASCOMPAD)
• Mise en Station Polemaster
• Mesures EP (rarement guidage): PHD2
• Acquisition: Sharpcap et Imaging Edge Desktop pour le sony



• La manette me sert surtout à la calibration de la monture sur les étoiles (plus pratique que la souris) et le bouton arrêt d'urgence est facile d'accès.
• Le GPS est interrogé par EQMOD (Heure+position) et par Stellarium
• Pour lancer le goto de la monture en utilisant Stellarium il faut tapez "CTRL"+"1" et le 1 doit être taper à partir pavé numérique (en tout cas ça ne marche pas avec les touches "CTRL"+"SHIFT"+"&". J'utilise Clavier+ pour simuler l'envoi de "CTRL"+"1" à partir d'un raccourci clavier. C'est dommage car le clavier est pas mal.

JL





[macfly51]

Là on est sur du High Tech High End



Bravo !

[martial_julian]

sincèrement un sacré Bricolage ! bravo @Gandalf

à quand la conception en série ?

[Gandalf]

Il y a 1 heure, martial_julian a dit :

à quand la conception en série ?



..Je suis en pour parler avec les chinois...

On va inonder le marché 😎😎



JL

[albireo38]

Bonjour @Gandalf



petite question : qu'utilises tu comme carte pour alimenter en 12V ta CM.



Merci

[popov]

j'aime trop le joystick

[Gandalf]

Il y a 11 heures, albireo38 a dit :

Bonjour @Gandalf



petite question : qu'utilises tu comme carte pour alimenter en 12V ta CM.



Merci



Tu as le choix entre:

• Une carte Alim 12V pour ITX  de base, le problème c'est que le 12V de ces cartes n'est pas régulé et les cartes mère sont peu tolérante. Donc si tu veux travailler avec une batterie il faut un régulateur en amont Up-DOWN pour régulé le 12V des batteries. L'avantage de cette solution, c'est que tu disposes d'un 12V régulé si besoin et que ces alims sont faciles à trouver.L'inconvénient, c'est que tu double les alims.
• Il existe des cartes 12V ITX qui régulent aussi le 12V, mais elles sont moins standard.

Coté prix c'est kif.



Il y a 11 heures, popov a dit :

j'aime trop le joystick

...en plus tu peux jouer pendant les acquisitions😁

JL

[gehelem]

Ooooooh

magnifique !

... pour suivre
