tache de diffraction bizarre depuis modification LB12

[Gawé]

bonsoir,

juste pour infos, je viens d'utilisé plop pour simuler les points avec mon miroir.

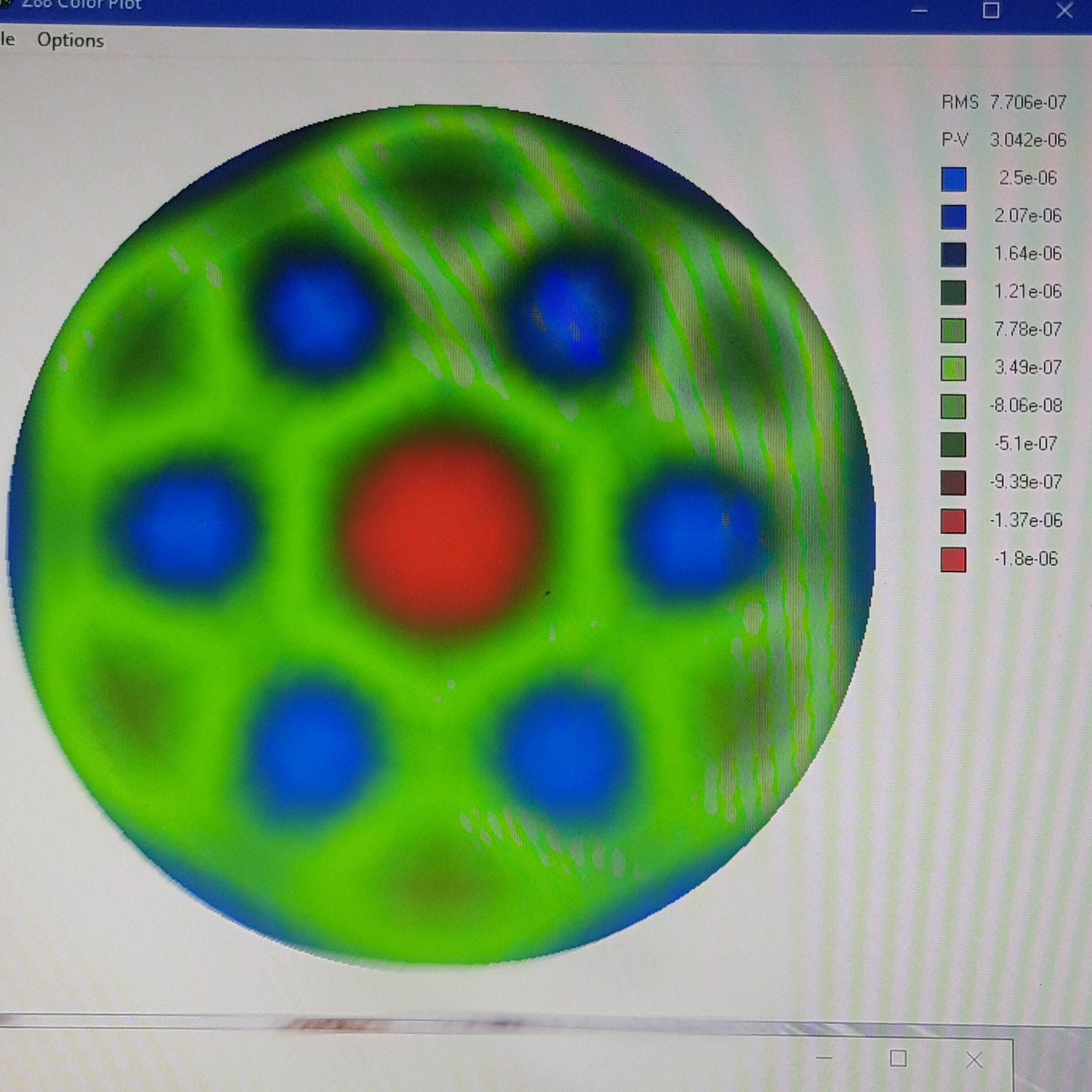

j'ai obtenu ceci. mais c'est avec le mode auto, pas encore compris pour intégrer les dimensions et positionnements d'origine.



avec un barillet 9p

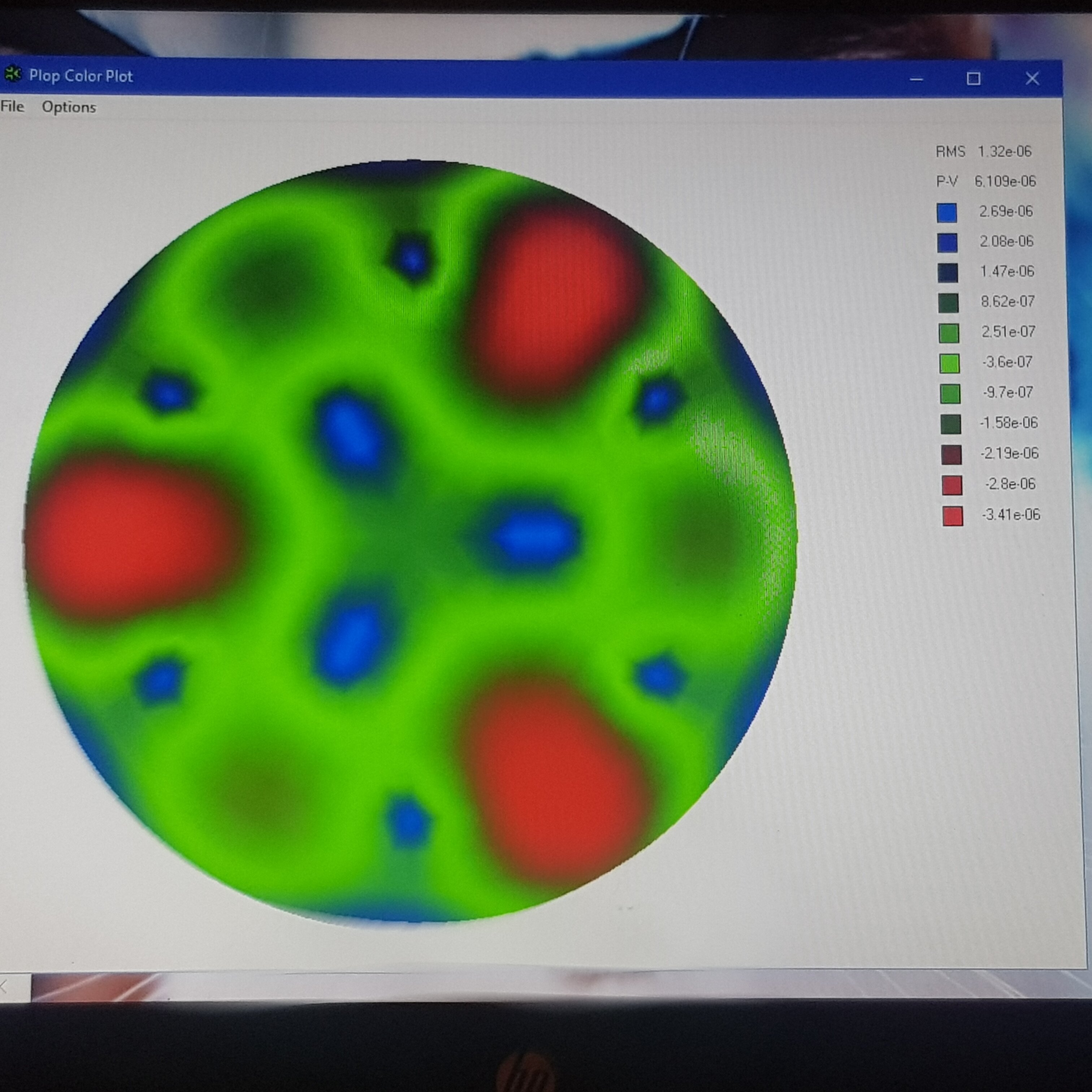

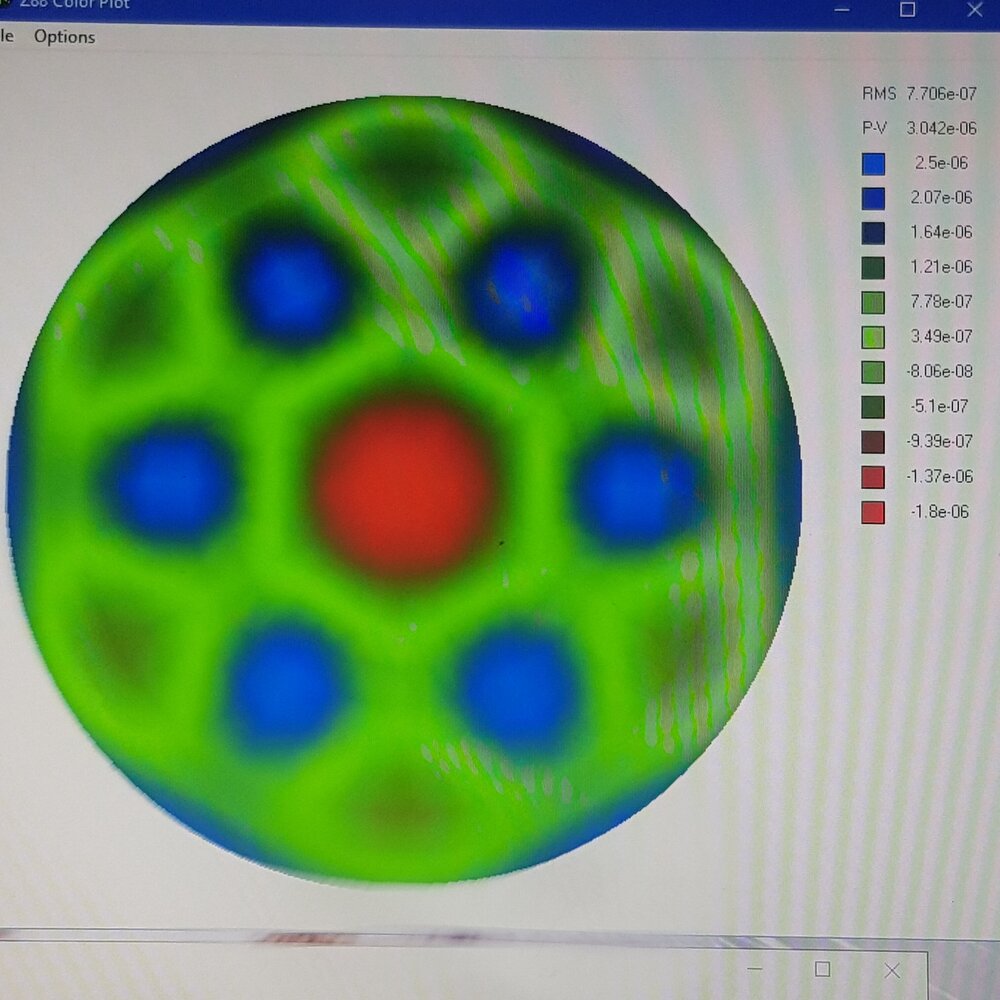

et pour le 6p



il y a une énorme différence  dans la position des pic et vallée !



si quelqu'un peut m'en faire une synthèse et m'expliquer l'incidence que cela aurait visuellement 🙏

merci🙂

[ABDEL1982]

Bonsoir

Pour moi le 6 points est meilleurs .la zone rouge sera caché par le secondaire

[astrocg]

il faut regarder la valeur des déformations max

je lis -3,41 et +2,69 ce qui fait 6,1nm; on retrouve le pv

çà veut dire qu'entre le point le plus haut et le point le plus bas du miroir monté dans un barillet 9 points il n'y a que cette valeur

c'est extrêmement faible donc négligeable

sur un miroir industriel qui respecte lambda/4 au test en lumière rouge à 656nm, l'erreur sur l'onde est de 164nm et donc sur le verre de 82nm

et ce ne sont pas tous les miroirs loin s'en faut qui montrent cette qualité; on appelle çà diffraction limited

conclusion : la déformation apportée par le barillet est plus de 13X plus faible que l'erreur de fabrication du miroir; totalement invisible



[Astroced69]

J'ai fait la modif suivante sur le barillet de mon GSO 300f5 il y a quelques années .

J'ai viré  les points de colle et mis des petits patins en téflon d'environ 1mm d'épaisseur et sur le tour j'ai créé 2 touches à 90° avec ces mêmes patins. J'ai également profité de cette modif pour virer les pattes de maintien du primaire que j'ai remplacé par un système de rondelle avec un chranfrei à 45° qui viennent affleurer le chanfrein du primaire. J'en ai profiter pour libérer le secondaire qui était lui aussi collé. Depuis cette modif, aucun problème, les images sont propres.

[Michel Boissel]

Le 23/11/2020 à 21:53, Gawé a dit :

quelques clichés de la tâche de diffraction sur capella que je viens de faire au foyer.

barlow x2



Bonsoir, je viens de collimater mon LB12 que je viens d'acquérir d'occasion. J'ai obtenu en défocalisant une belle image comme celle-ci.

Explication pour mon cas : la jupe textile n'étant pas correctement tendue sur les tubes, elle diaphragmait le faisceau optique !



Ça ne serait pas ça qui expliquerait ton image plus ou moins hexagonale ? Sinon, je confirme, le barillet du LB est une belle m... . Ils ont dû se mettre à 12 ingénieurs pour pondre un truc aussi mal foutu



[tournevase]

en plus 12 X
