Réduction de focale SW 80ED , nouveau montage !

[skywatcher200]

Salut,

Utilisateur de la SW 80ED /600 , j'en suis très satisfait,

Je fais du solaire et lunaire avec, en complément de mes caméras ASI 120 (NB & couleurs )  et de la DMK 41

Mais avec 600mm de focale native, le Soleil et la Lune ne rentre pas en entier dans les petits capteurs des 3 caméras ,  ( même si je sais faire des mosaïques lunaire ou solaire )

avec le réducteur photo SW x0.85, la focale passe à 510mm, le champ est parfait avec en aps-c, mais encore trop grand pour l'ASI 120,

Donc, j'ai fait usiner une bague alu pour utiliser le réducteur de focale de mon C8, le fameux 0.63X ,

à présent, j'arrive à une focale finale de 372mm, parfaite pour imager le Soleil ou la Lune, sans avoir besoin de d'assembler plusieurs morceaux

Le rapport f/d passe alors de f/7.5 à f/4.6

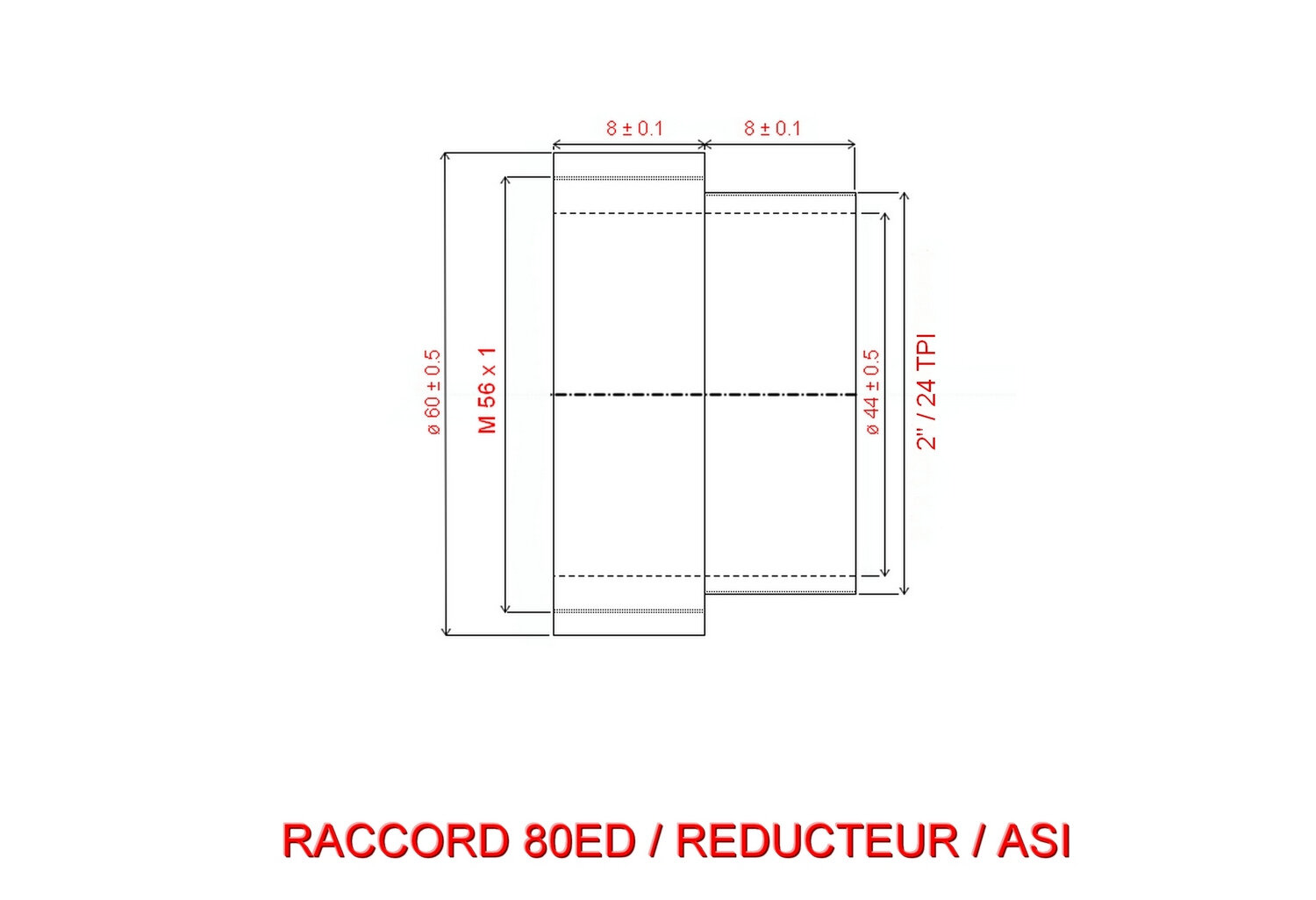

Le plan de la bague, qui se visse à la place du raccord M56/ 2 pouces d'origine

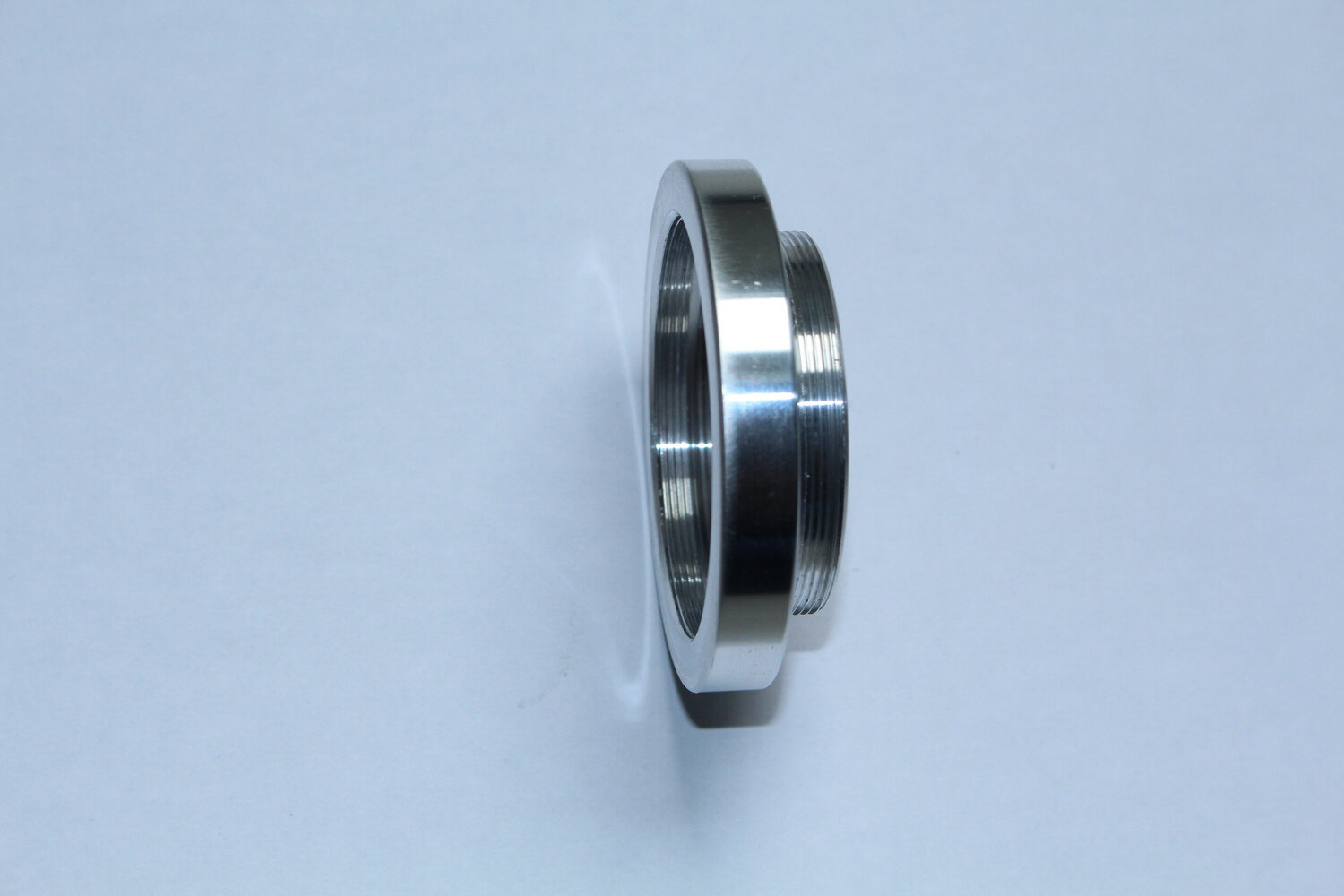

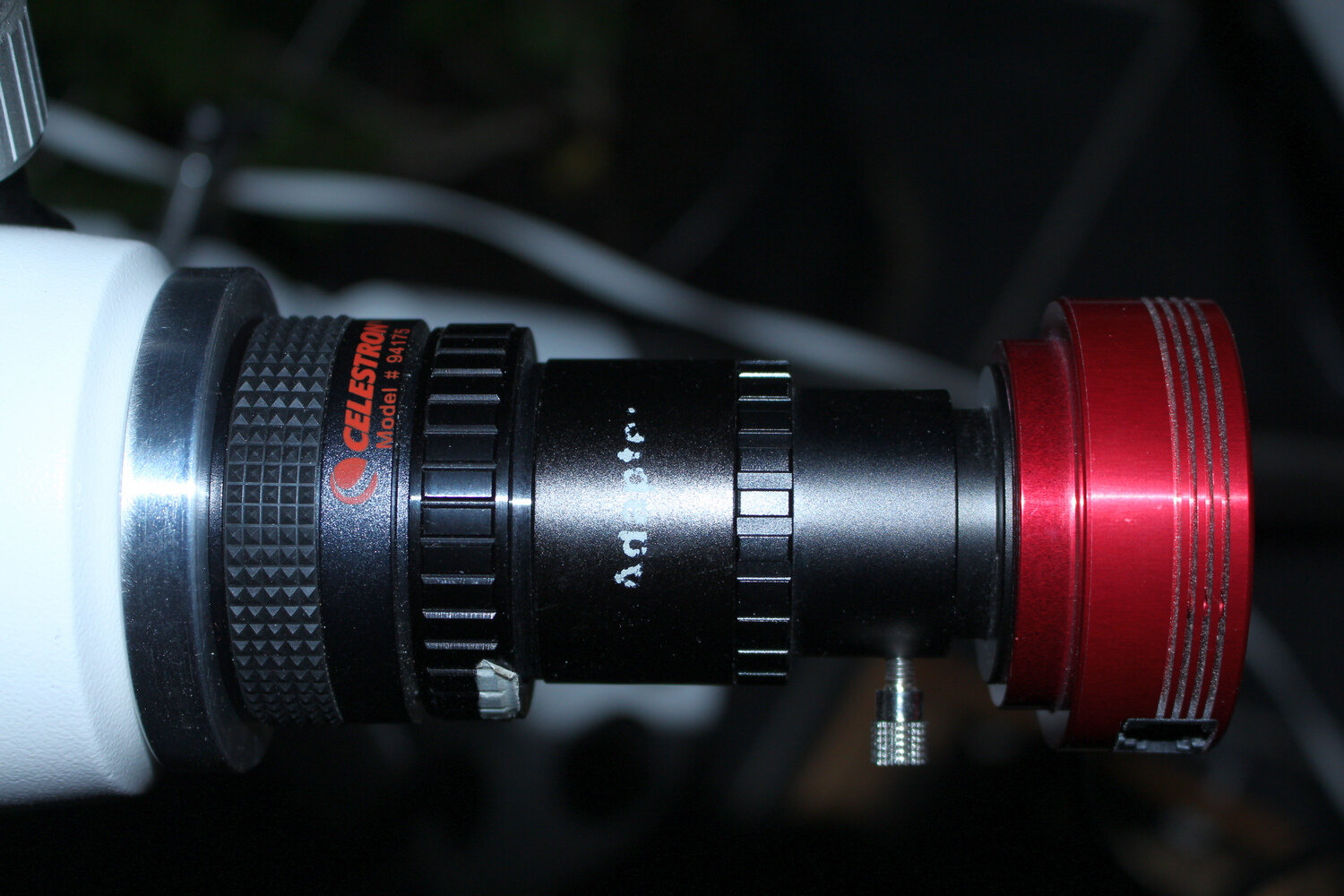

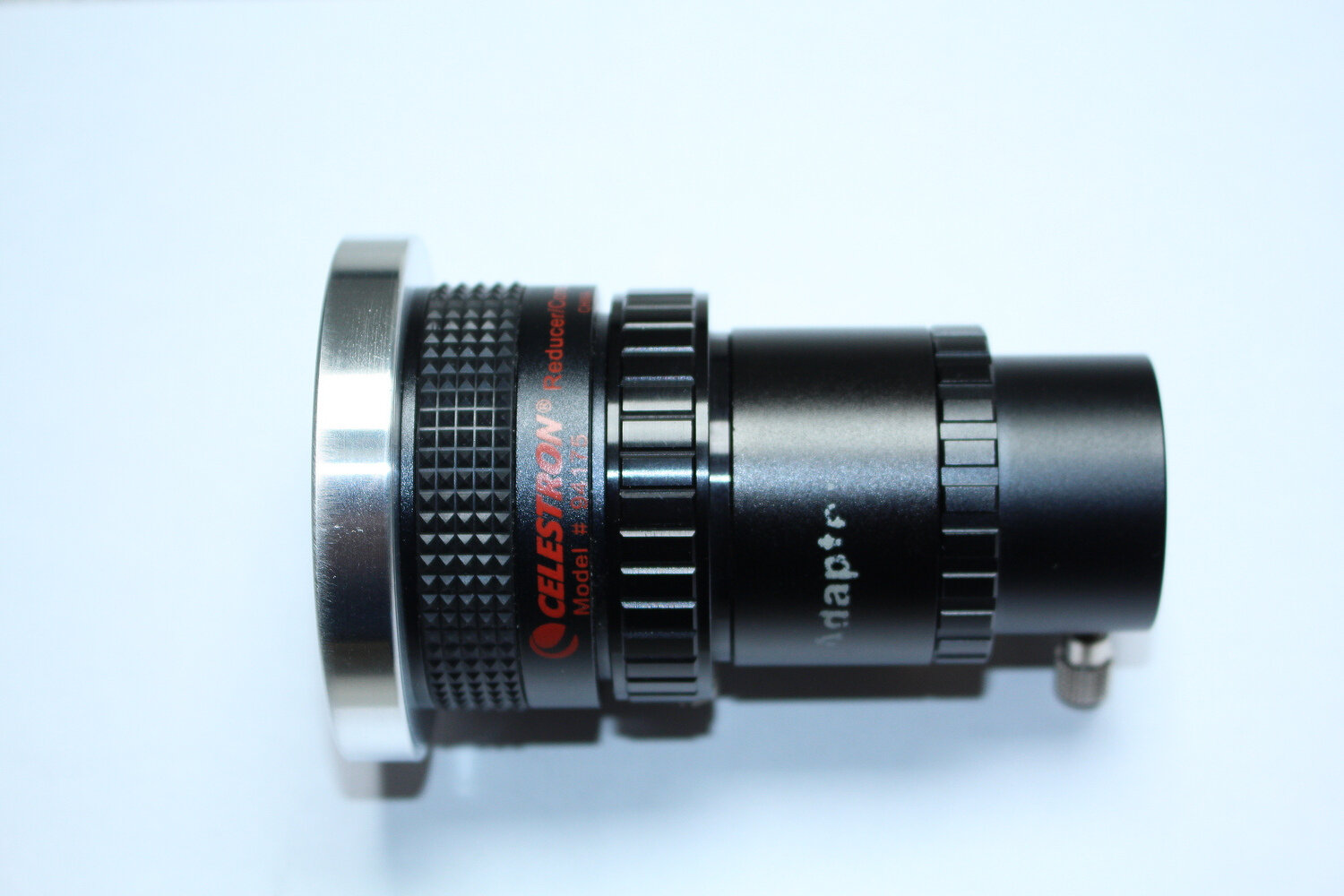

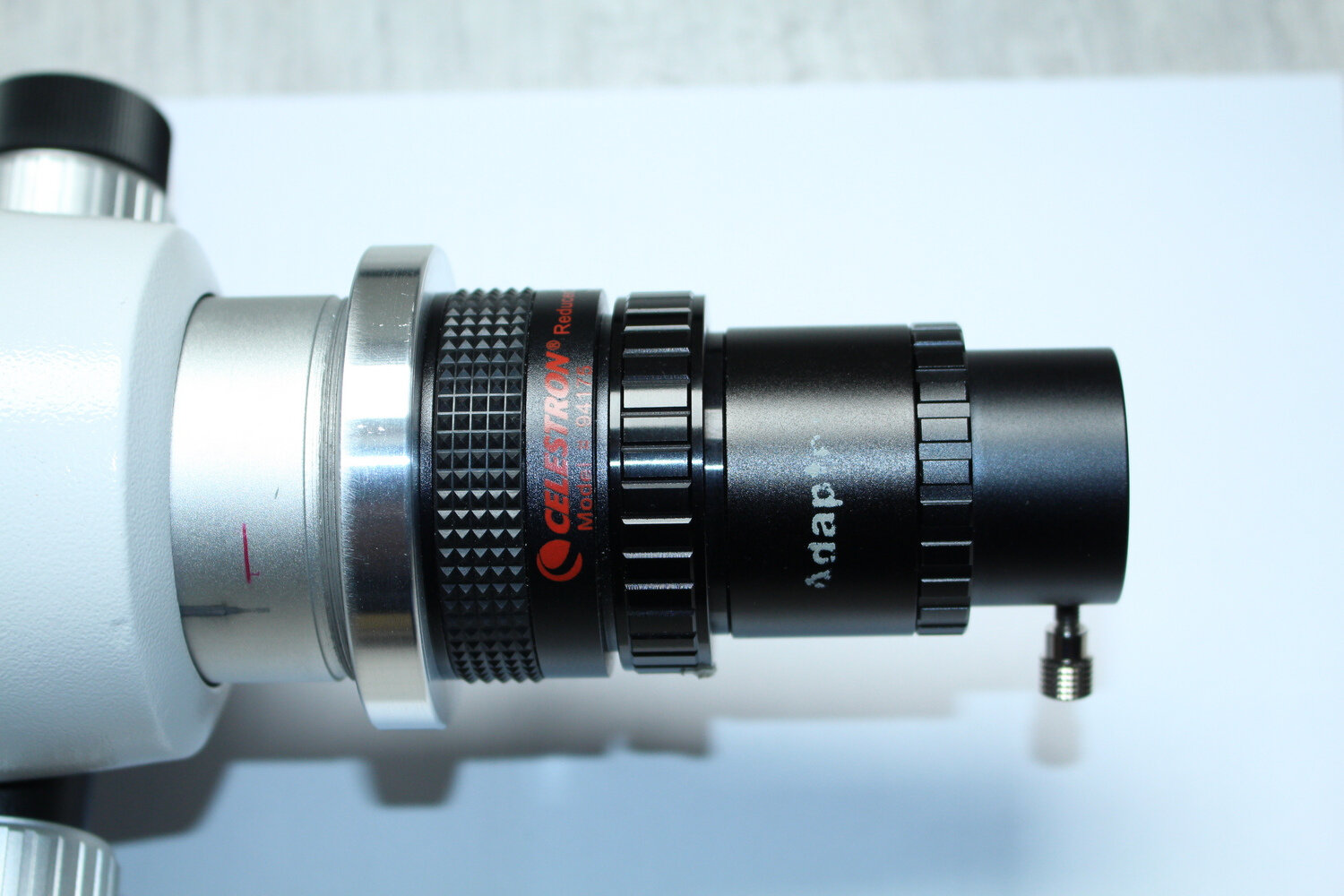

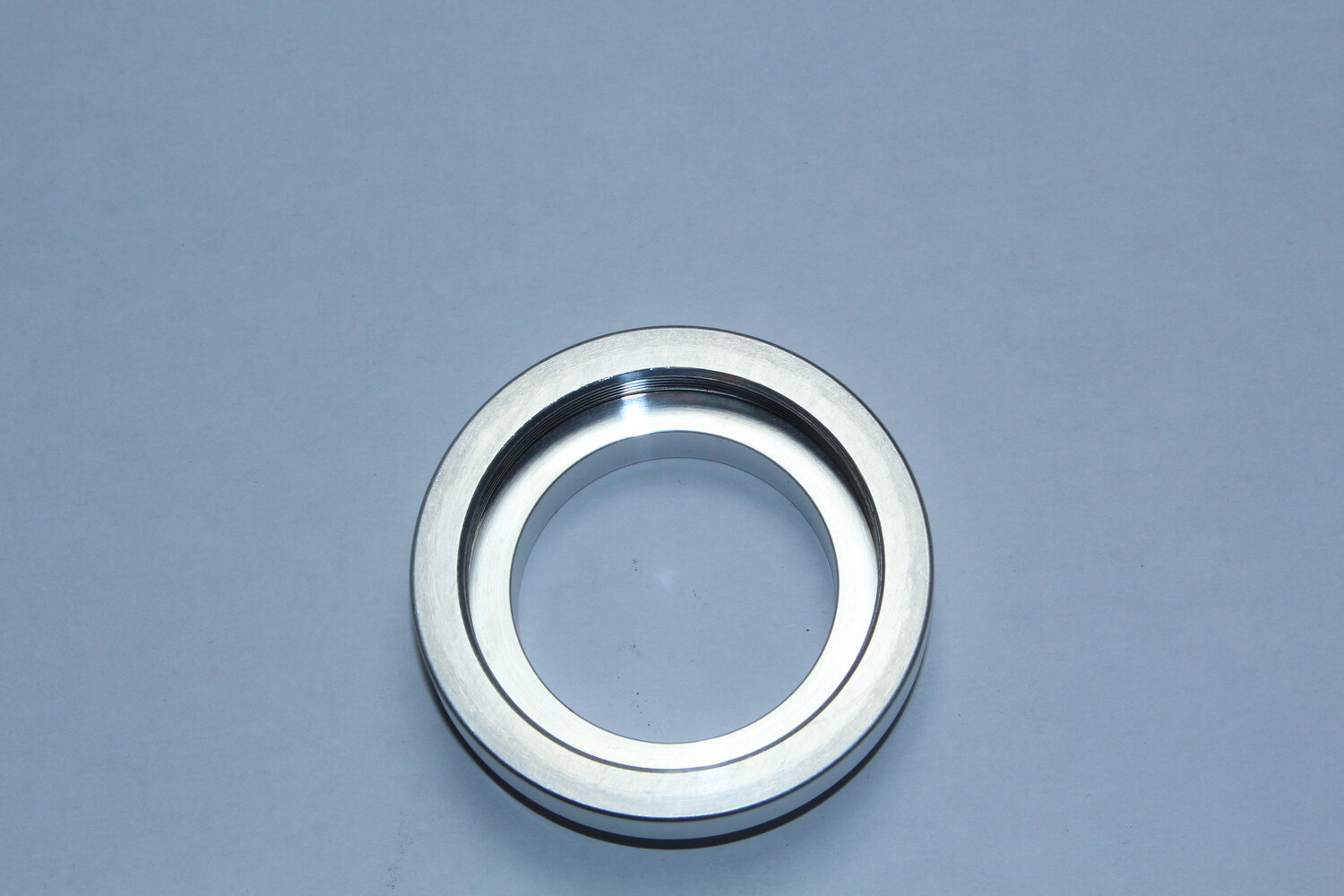

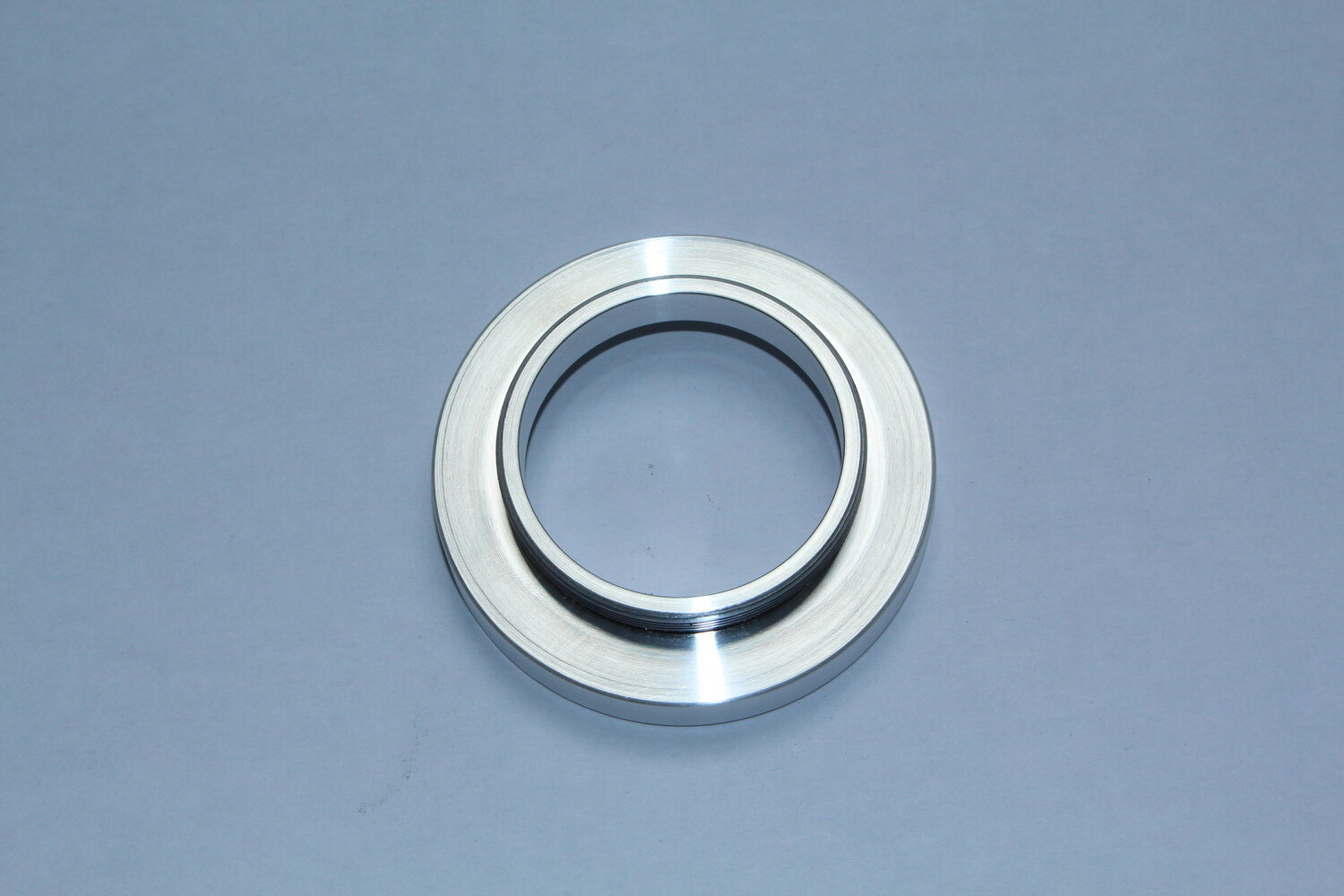

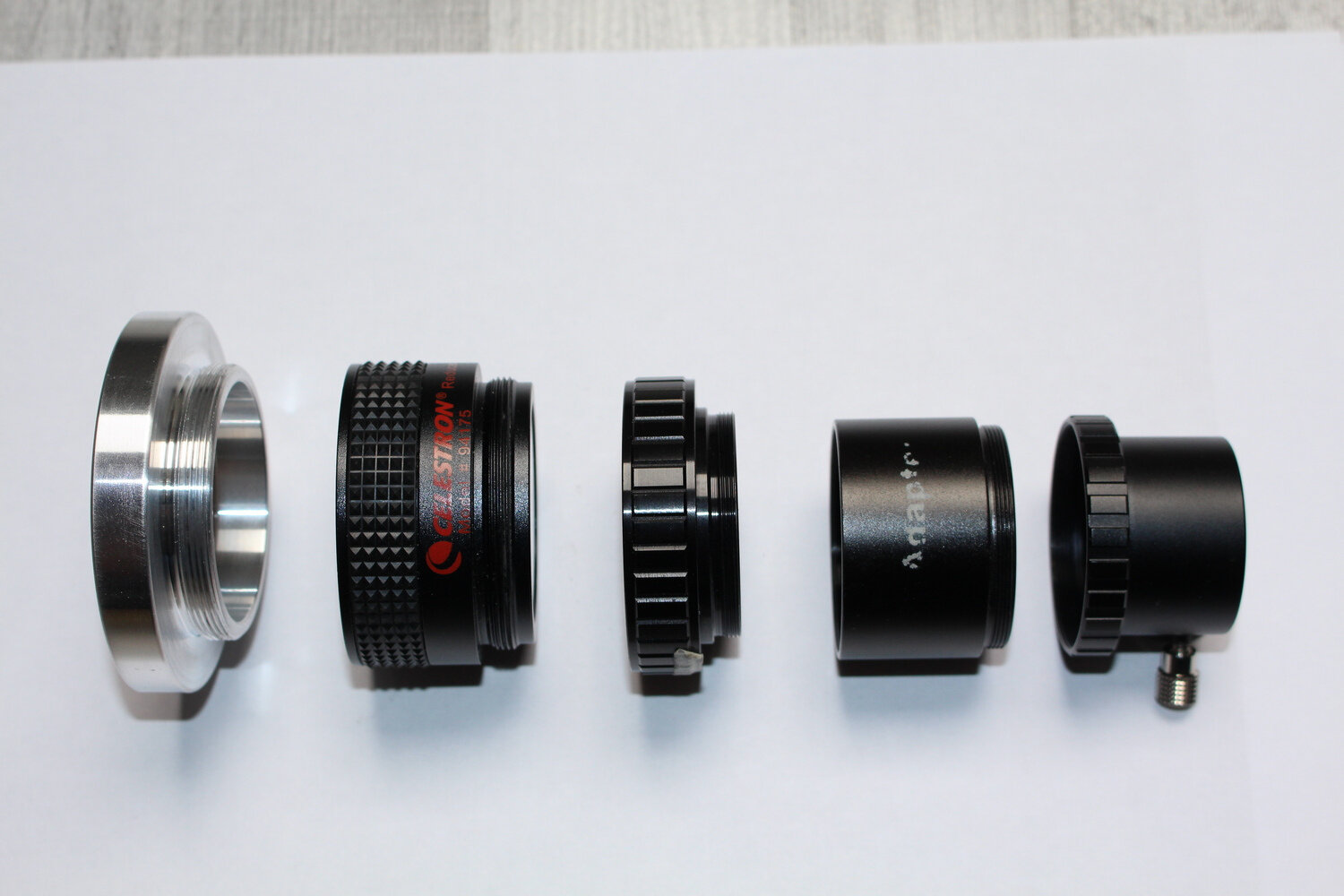

Quelques photos du montage :

















Et les images faites avec ce montage :



toutes les images présentent le champ complet avec l'ASI 120











Enfin avec la DMK 41, le champ est encore plus grand ( pixels de 5.6µm contre 3.75µm pour les ZWO ASI 120 )





Cela permet de gagner un peu de temps et éviter de faire des mosaïques



Ce montage doit certainement pourvoir s'adapter à d'autres lunettes !



Daniel





[rmor51]

La pièce existe toute faite chez tous les vendeurs de matériel astro, 29.90€.

[skywatcher200]

T'as un lien vers cette pièce ?
