raquette orion en secours

[banjo]

bonjour ,

3 raquettes et 3 raquettes dont le bouton poussoir droit ne fonctionne plus au bout de quelques années.(voir la vidéo )

j'ai une télécommande avec un arduino qui fonctionne pas mal ,mais j'ai 2 tubes en // et bientôt 3 peut être une platine x/y pour filmer 2 endroits différents du soleil , donc il me fallait une raquette mobile et qui fonctionne à tous les coup.

donc 2 BP avec contact inverseur (idéalement il faudrait des bipolaires pour pouvoir se servir du régulateur de tension ) mais on fait avec les fonds de tiroirs ).

petite vidéo pour montrer l'état du bouton , non seulement il remonte à la vitesse d'un escargot qui a oublié de desserrer le frein à main mais en plus le contact ne se fait plus .

Paul

édit: si vous avez des poussoir bipolaire en découpant le circuit à la place des poussoirs et avec quelques soudures vous pouvez vous servir du potentiomètre pour régler la vitesse du moteur

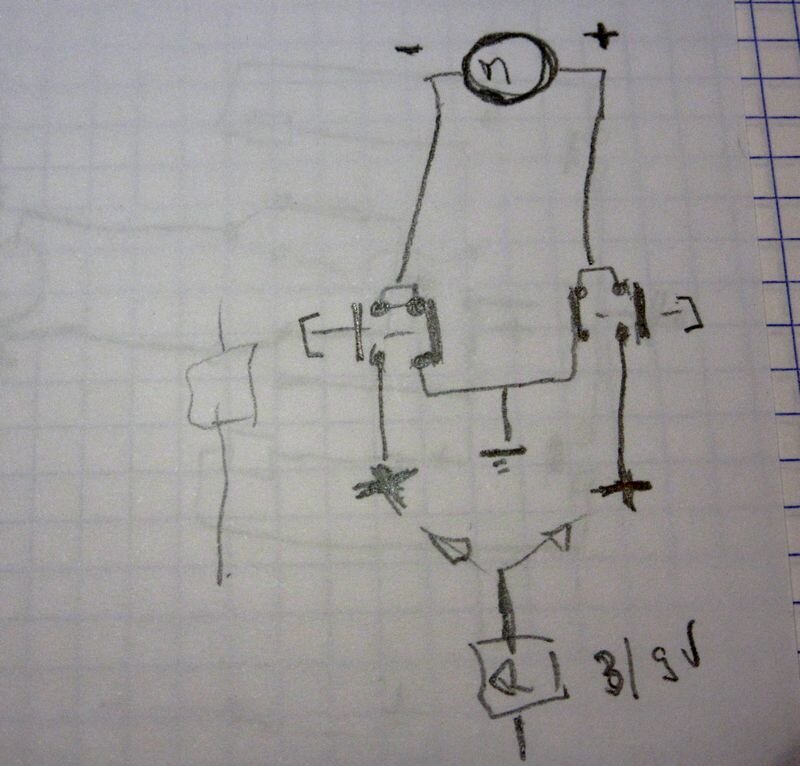

Le schéma

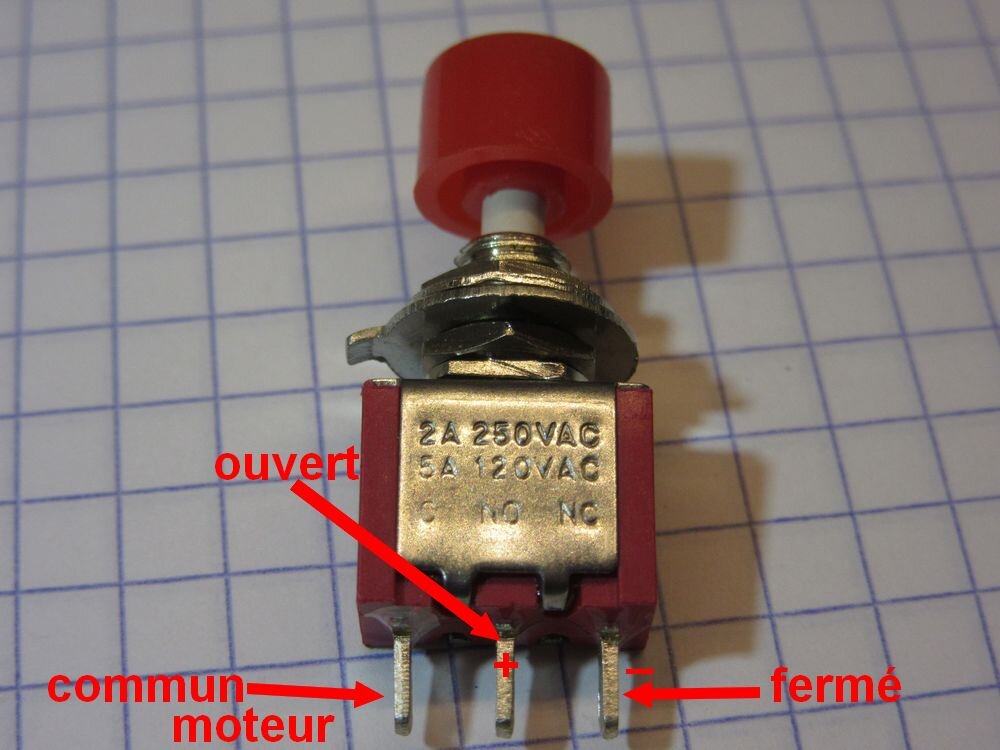

les 2 boutons

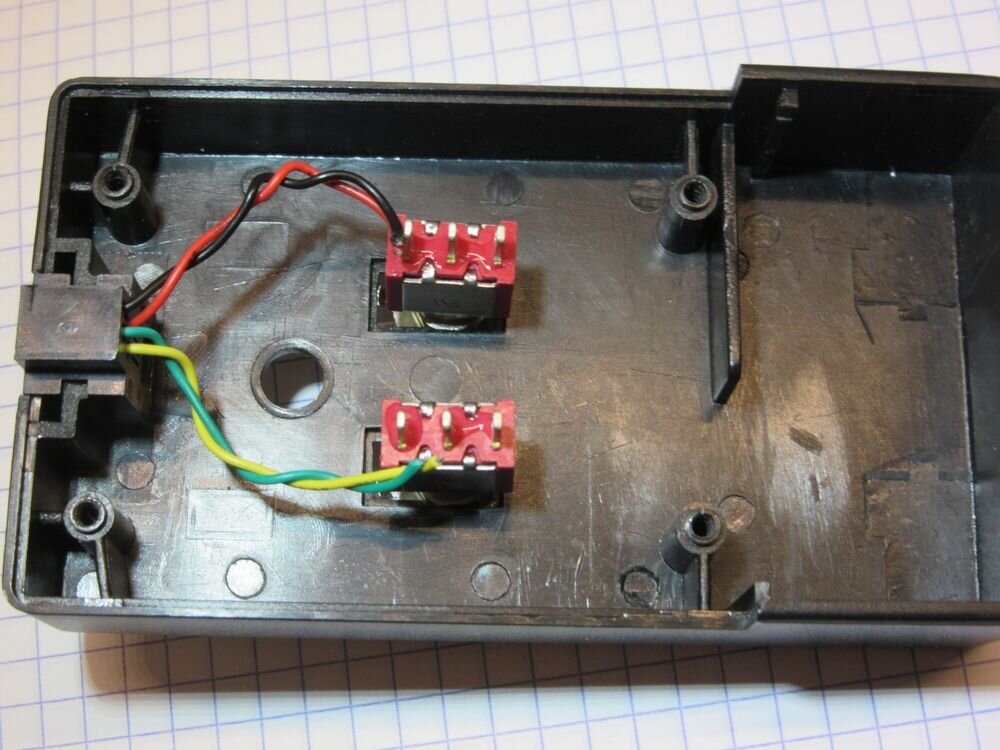

on récupère la prise et ces fils

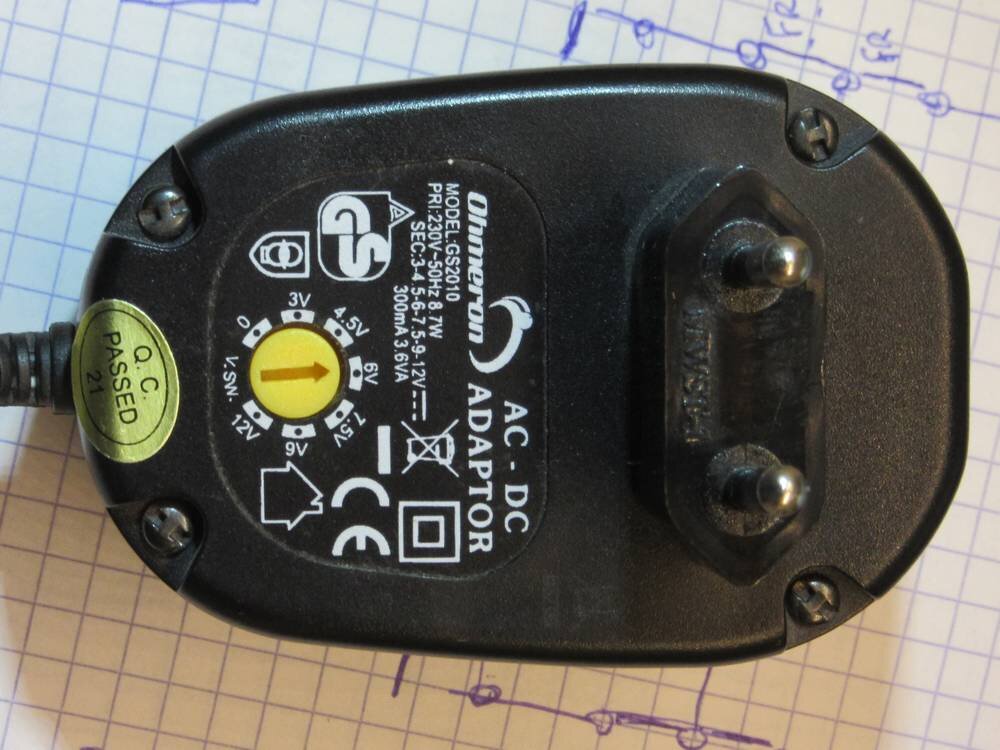

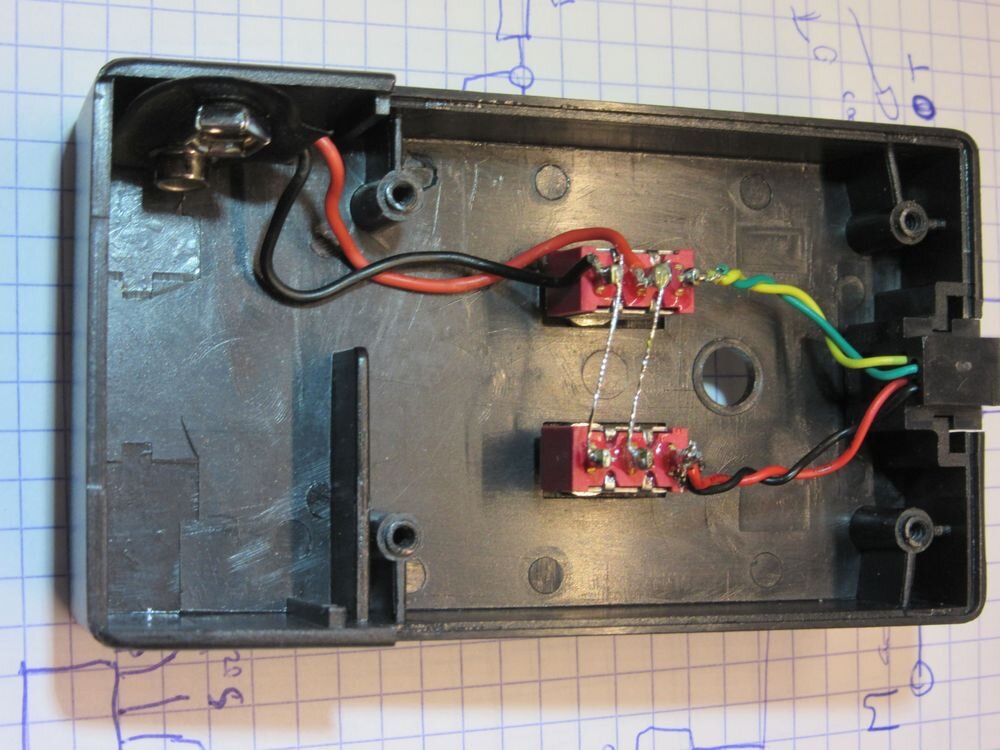

on récupère l'alim pour la pile en attendant de mettre une fiche pour une alimentation secteur réglable 3/9v

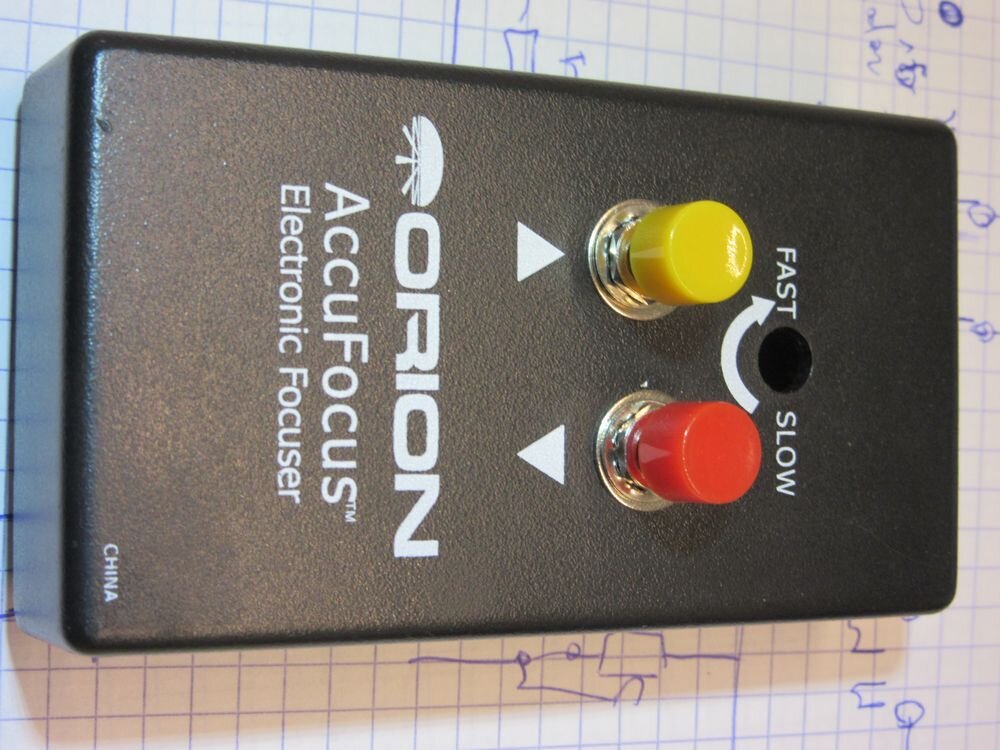

reste plus qu'a boucher les trous







Modifié 10 décembre 2020 par banjo

[rmor51]

J'ai renvoyé ma raquette achetée cette année,  donc sous garantie. Les 2 boutons poussoirs ne fonctionnaient plus.

[banjo]

Ca m'étonne pas les contacts sont sous calibrés , surtout en continu avec des bobines de moteur qui font un arc à chaque relâchement , faudrait peut être des  condensateurs en // des contacts .

Paul
