Question à propos des palliers pour une grosse monture équato ?

[xs_man]

Comme déjà indiqué plus haut :



https://www.oscaro.com/moyeu-de-roue-metzger-n-1018-1706771-653-p#



Albéric

[xs_man]

Ca y est j'ai reçu mes 2 moyeux destinés aux axes de déclinaison.
Ce sont ceux indiqués dans le lien ci-dessus (Référence CITROËN : 3307.66 et
PEUGEOT : 1307355080). Massifs et très solides, sans conteste !

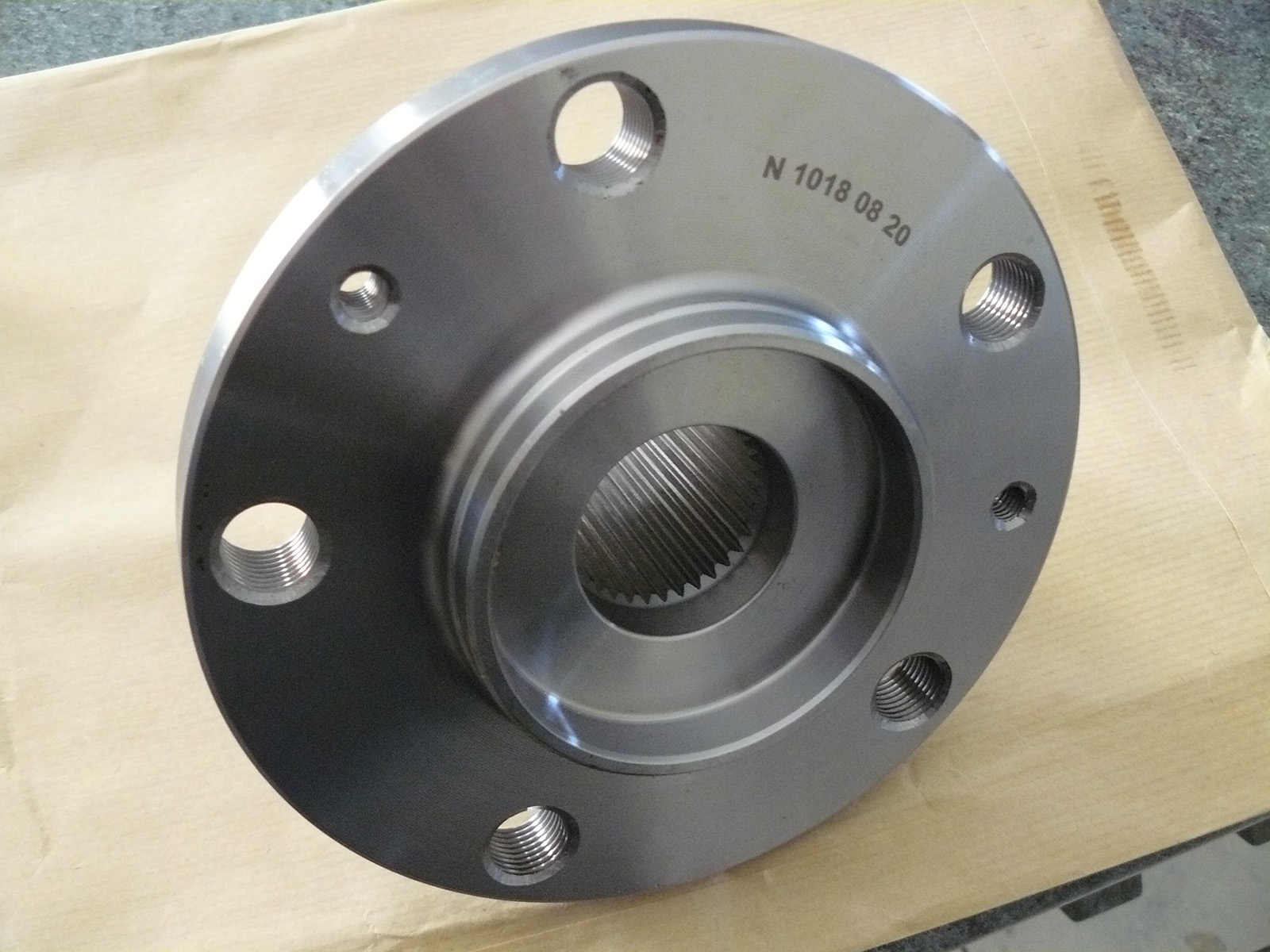

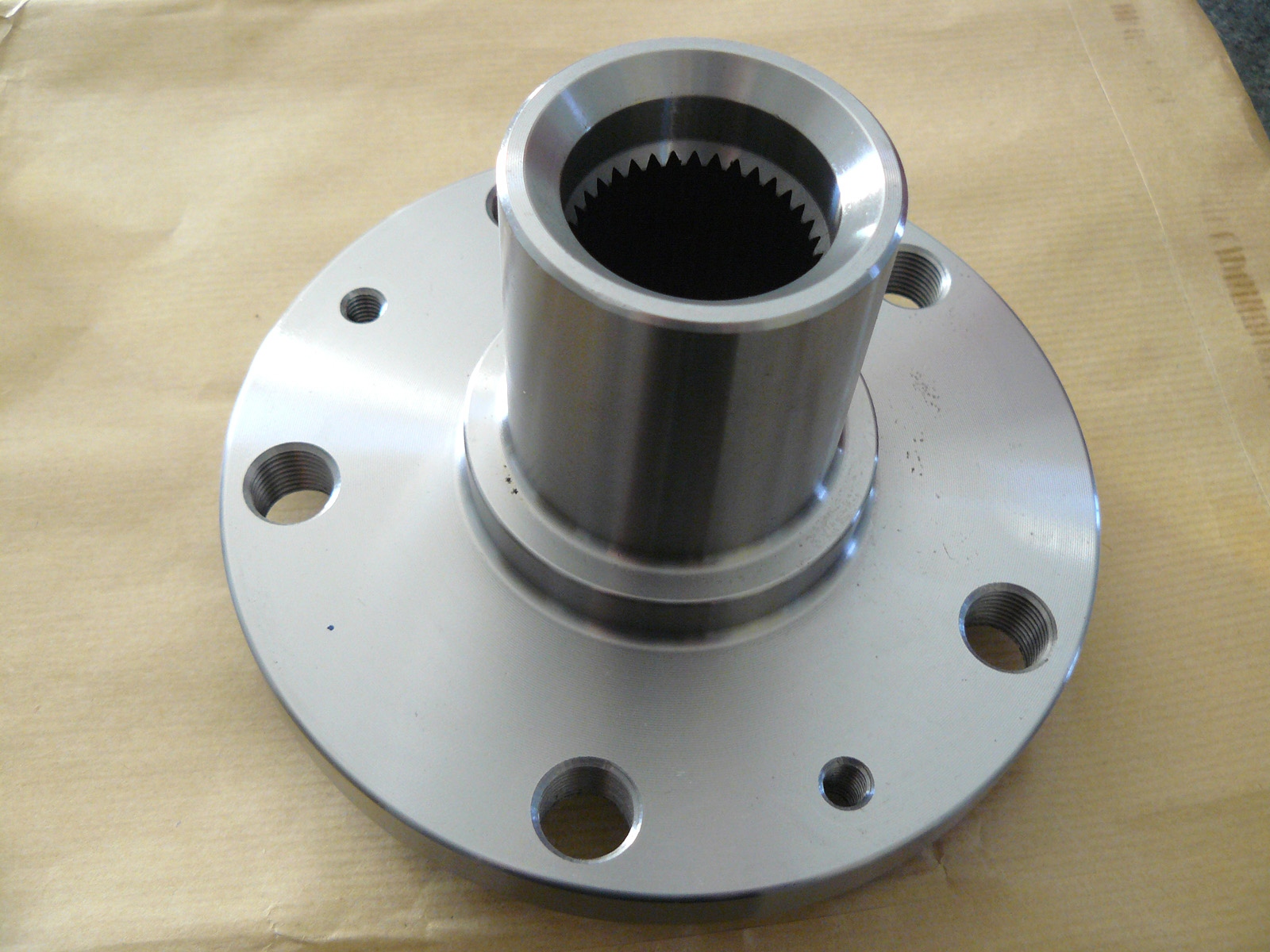

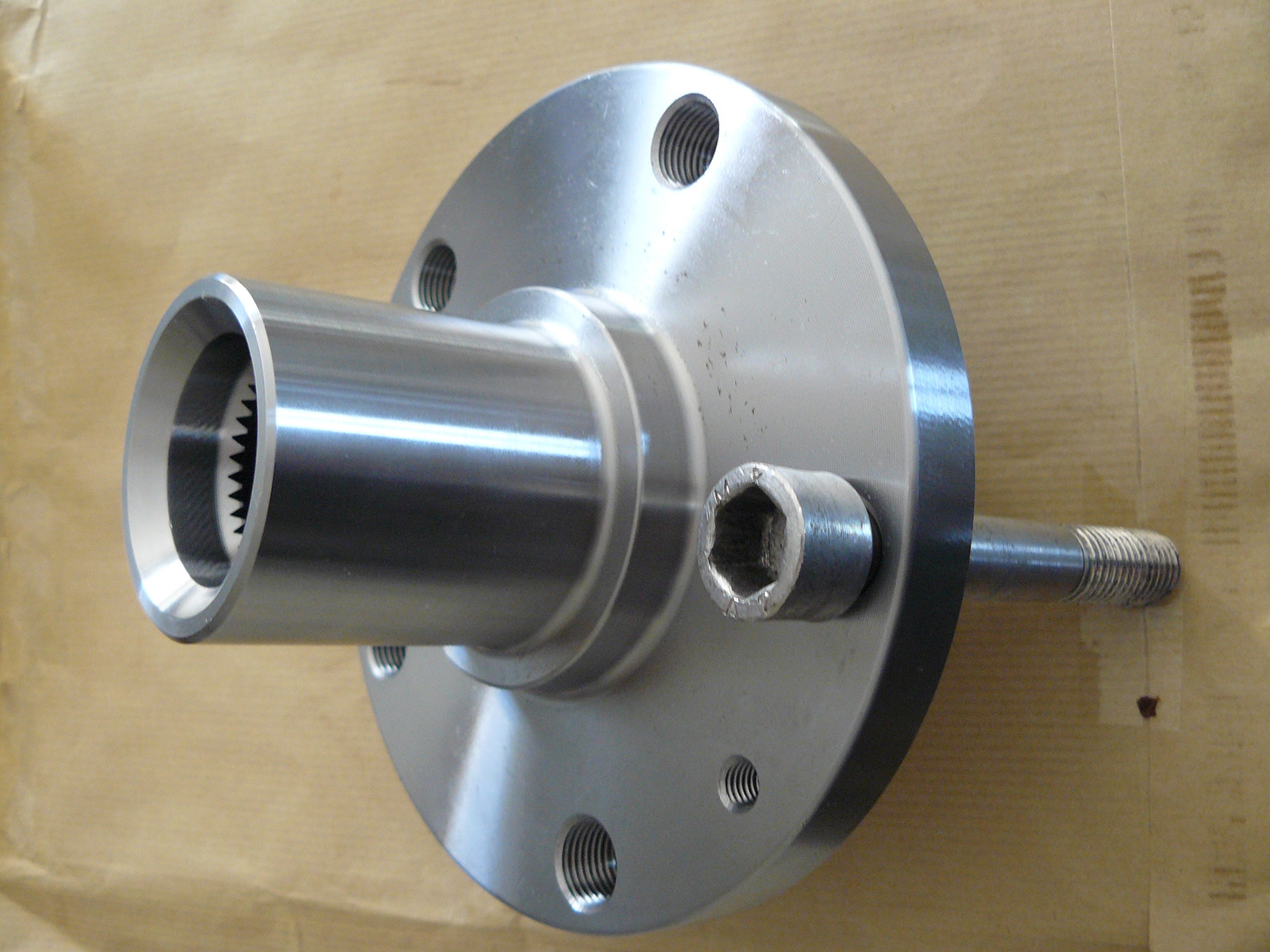

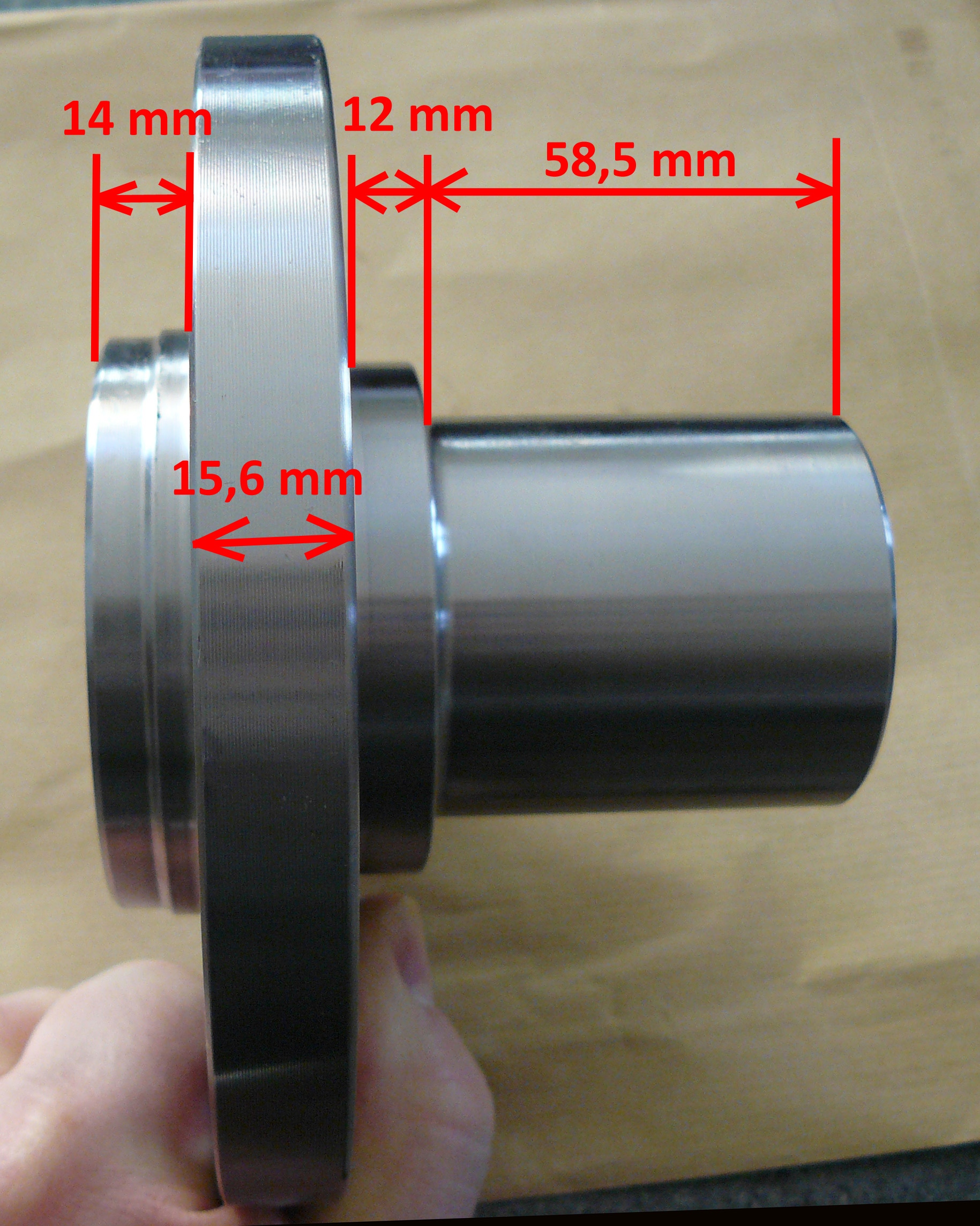

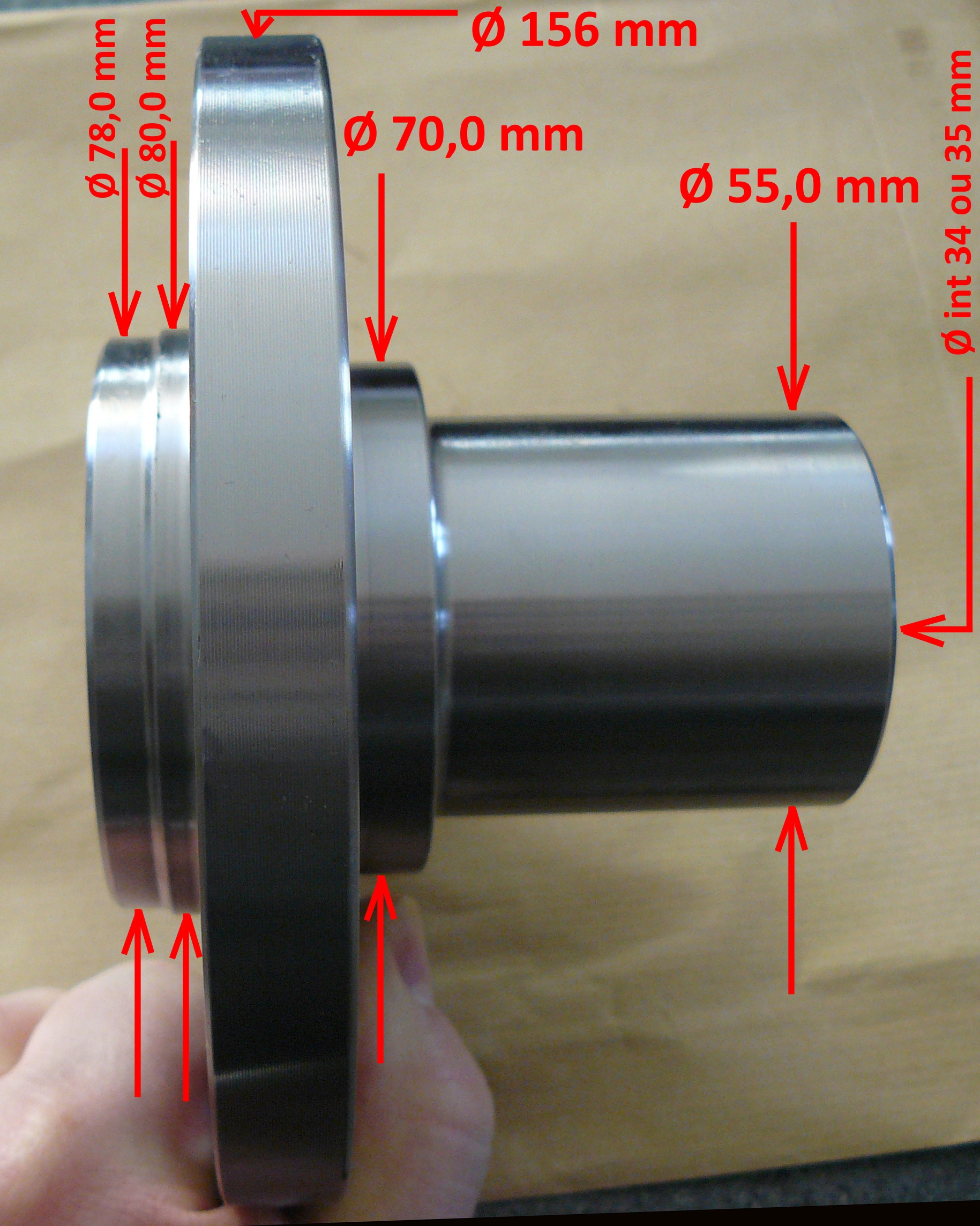

Voici quelques photos et la cotation si ça peut intéresser quelqu'un













Les trous sont des M16 à filetage fin. Si on n'a pas sous la main ce type
de vis, on peut aussi utiliser des boulons traversant de diamètre 14 mm.







Me reste à commander les paliers. A voir comment ils vont s'ajuster : coulissement
gras, mise en place au maillet ou alors à la presse (j'espère vraiment que non).



Albéric



Modifié 19 décembre 2020 par xs_man

[Astroced69]

Pour avoir une idée de l'ajustement, tu peux mesurer le diamètre d'arbre avec un pied à coulisse électronique ou mieux un micromètre.

En règle générale les paliers autoaligneurs acceptent des arbres tolérancés en h6 à h9 soit en 0, -X.

Les paliers sont principalement utilisés pour du guidage pas vraiment pour de la reprise d'effort, mais vu les charges en questions ici il n'y a pas trop à s'inquiéter.

[xs_man]

Salut AstroCed,

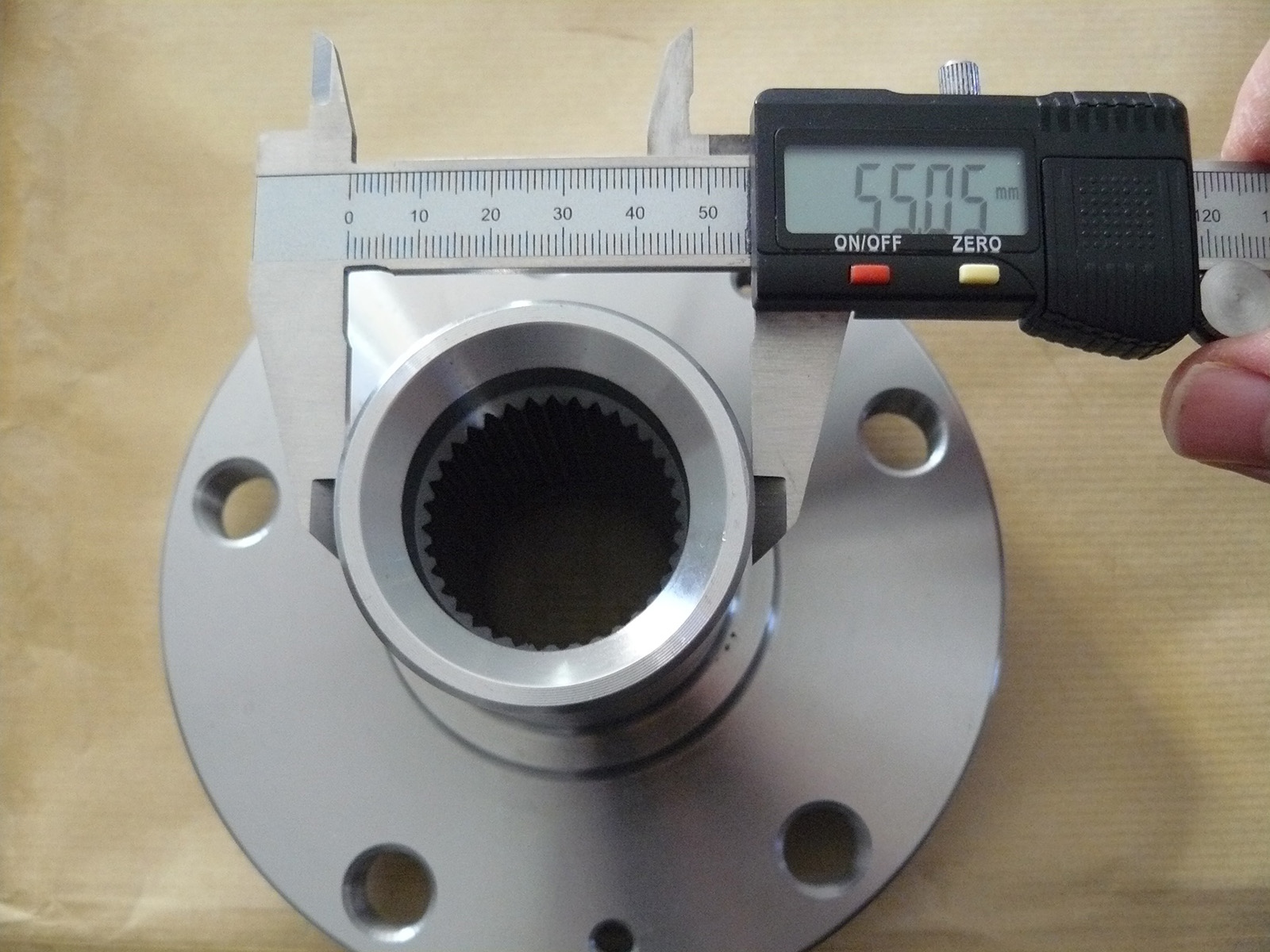

Exact, j'ai oublié la photo avec le pied à coulisse, la voici :





Albéric

[Astroced69]

Si ça ne rentre pas tout seul, mets tes moyeux au congélateur quelques heures ça devrait suffire et s'il faut rechauffe les palliers au four à 80° pendant 15-20 min ca rentrera tout seul.

[xs_man]

Il y a 9 heures, Astroced69 a dit :

Si ça ne rentre pas tout seul, mets tes moyeux au congélateur quelques heures ça devrait suffire et s'il faut rechauffe les palliers au four à 80° pendant 15-20 min ca rentrera tout seul.



Oui, ne t'en fait pas je connais bien ces petits "trucs", merci.



Albéric

[ABDEL1982]

Pour mon projet de 400mm sur fourche ,jai prévu des célèbres demi banane de 2cv comme paliers de déclinaison ,c'est robuste sans jeu

[zeubeu]

Le 13/12/2020 à 15:16, xs_man a dit :

Suite de cette aventure dans un autre post, mais j'ai encore quelques ajustements à faire...



c'est où ? 🙂

[xs_man]

Il y a 11 heures, zeubeu a dit :

c'est où ? 🙂



Bon Fred, je vais t'aider, tu n'as pas posé la bonne question....

c'est où ? Quand vas-tu le poster ?



Réponse : heu, un jour surement... Tu sais le temps est relatif !



Sinon j'ai commandé les paliers de 55 mm.



Albéric

[xs_man]

Il y a 23 heures, ABDEL1982 a dit :

Pour mon projet de 400mm sur fourche ,jai prévu des célèbres demi banane de 2cv comme paliers de déclinaison ,c'est robuste sans jeu



Ce sont désormais des pièces de collection !

Je ne suis pas inquiet pour ta réalisation, ça va être du très solide !



Albéric

[ABDEL1982]

Il y a 2 heures, xs_man a dit :



Ce sont désormais des pièces de collection !

Je ne suis pas inquiet pour ta réalisation, ça va être du très solide !



Albéric

C'est vrai que ça devient rare à dénicher

Quand j'avais trouvé un train de 2cv sur le Boncoin,le gars m'a demandé c'est pour quel type de véhicule,,2cv ,ami6,ami8.....

Je lui ai répondu:"c'est pour un scope",mais il ne comprenait pas😅

[xs_man]

Il y a 21 heures, ABDEL1982 a dit :

C'est vrai que ça devient rare à dénicher

Quand j'avais trouvé un train de 2cv sur le Boncoin,le gars m'a demandé c'est pour quel type de véhicule,,2cv ,ami6,ami8.....

Je lui ai répondu:"c'est pour un scope",mais il ne comprenait pas😅





Dis Abdel,



Quand tu auras fini ta monture maison "bullet proof", pourras-tu nous faire un post explicatif ?

Je suis toujours curieux des réalisations créatives et intelligentes.

Et à l'affût de toute bonne idée !



Merci.



Albéric

[ABDEL1982]

Il y a 1 heure, xs_man a dit :





Dis Abdel,



Quand tu auras fini ta monture maison "bullet proof", pourras-tu nous faire un post explicatif ?

Je suis toujours curieux des réalisations créatives et intelligentes.

Et à l'affût de toute bonne idée !



Merci.



Albéric

Bonsoir Albéric

Un post a déjà été ouvert au début au cas où tu serais passé à côté !





[xs_man]

Ah oui, parfait, je n'avais pas vu.

De la lecture !



Albéric
