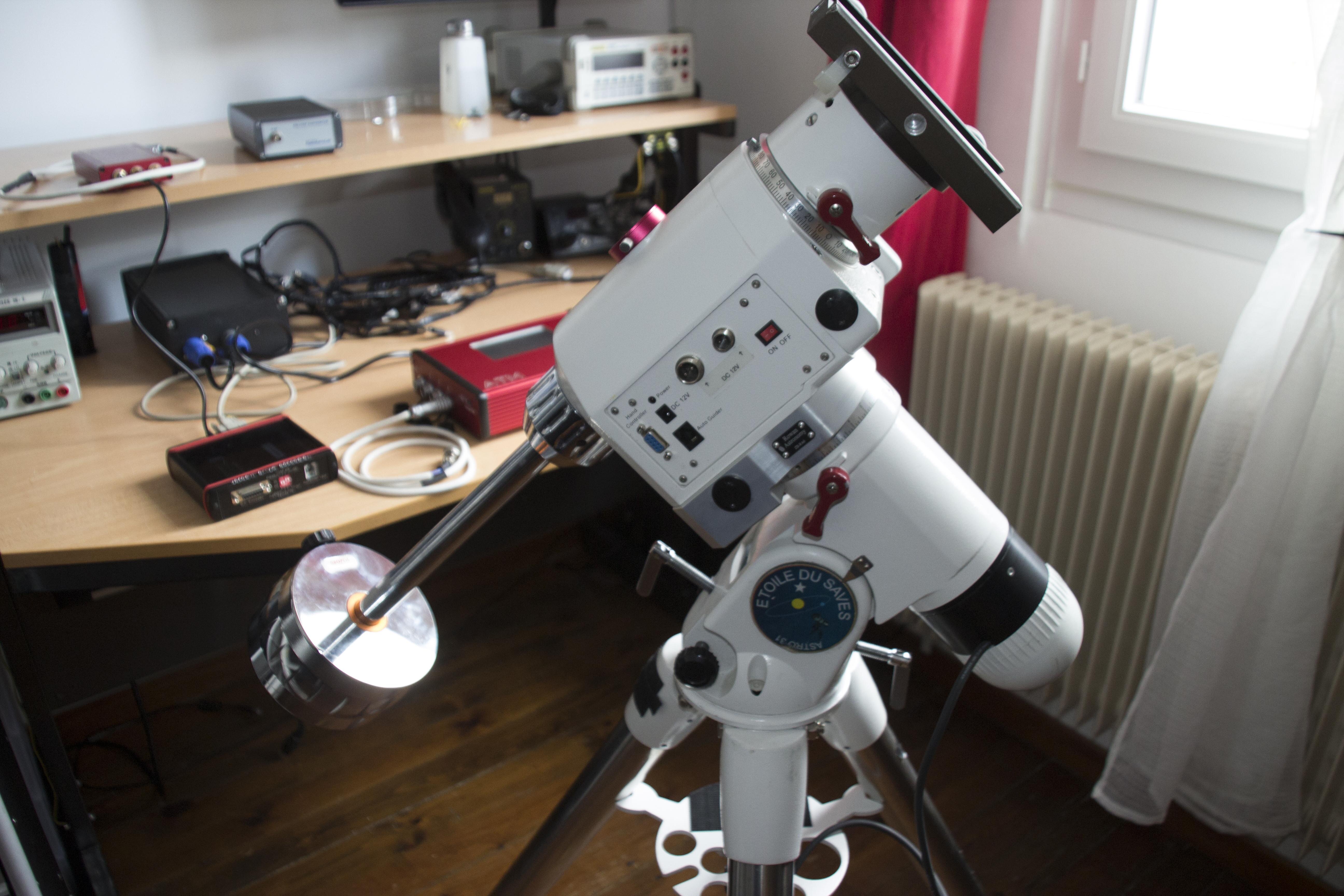

N-EQ6 upgrade

[denis-mgt]

Changement des roulements a bille. https://www.123roulement.com/

2x Roulement 608 2RS1 skf(guides axe VSF) dans mon cas en particulier il y en a déjà sur le support de vis sans fin RA (SKF 628) de Rowan Astronomy

6x Roulement 6008 2RS1 skf(guides axe AD/DEC)

1x Roulement 32208 J2/Q skf(butée axe AD)

1x Roulement 30206 J2/Q skf(butée axe DEC)



Changement des rondelles d'alésage.

Lot de rondelles d'alésage pour monture EQ6 dimensions 40x50mm acier (ep 0.1mm et 0.5mm) de chez Pierro Astro (Réf: AC0006)

Ces rondelles d'alésage remplacent efficacement et beaucoup plus précisement les rondelles d'origine en téflon



Changement de la barre de contre poids

Cette barre contrepoids mesure 25.4mm de diamètre. Elle est conçue pour minimiser les flexions



Changement des poulies

Rowan kit courroies crantées pour montures de chez Rowan Astronomy

L'entraînement par courroie améliore le suivi et élimine le jeu. Monture nettement plus précise et beaucoup plus silencieuse.



Changement du support de vis sans fin RA

Support de vis sans fin EQ6 et NEQ6 sans jeu Zero Backlash RA de chez Rowan Astronomy

Composé d'un boîtier anodisé usiné et d'un bloc de vis sans fin (cinématique) à ressort comprenant des roulements SKF 628 de haute qualité.

Le bloc ressort de la vis sans fin élimine complètement le jeu, améliorant ainsi les performances de suivi et de pointage de la monture.



Installation d'un encodeur TDM sur la monture avec unité de suivi de chez Explore Scientific

• Élimine l'erreur de suivi de la monture
• Le TDM corrige automatiquement toutes les erreurs de l’ensemble de l’unité de commande du chemin d'entraînement AD



Capacité de suivi d'1 seconde d'arc avec le TDM







Modifié 18 août 2021 par denis-mgt

[krotdebouk]

Belle évolution de ta NEQ6, les résultats sont là visiblement ! C'est quoi le truc noir sous le capot du viseur polaire ?

[denis-mgt]

Il y a 7 heures, krotdebouk a dit :

Belle évolution de ta NEQ6, les résultats sont là visiblement ! C'est quoi le truc noir sous le capot du viseur polaire ?

Bonjour,

Il s'agit de l'encodeur TDM ce qui permet justement d'avoir un suivi de l'ordre de moin d'une arcsec

Modifié 13 décembre 2020 par denis-mgt

[krotdebouk]

Donc un graphique sans guidage, une NEQ6 de compétition !

[denis-mgt]

Il y a 1 heure, krotdebouk a dit :

Donc un graphique sans guidage, une NEQ6 de compétition !

Avantages de l'utilisation de TDM

Élimine l'erreur de suivi des montures de télescope jusqu'à des valeurs négligeables. Demande un alignement polaire parfait.

Il n'est pas nécessaire d'installer un guidage automatique ou d'utiliser une caméra de guidage.

Il n'est pas nécessaire de trouver une étoile guide brillante pour le suivi.

Bien que le TDM ait été développé en tant qu'application autonome jusqu'à 5-10 minutes d'exposition, il prennent également en charge le suivi contrôlé par auto-guidage de la DEC pour des expositions plus longues.



Une NEQ6 de compétition

Manque plus que le ciel se déconfine.

[xs_man]

Très efficace mise à jour en effet !

Elle "fout la pâtée" à une EM200...

Sais-tu par hasard si cet encodeur est adaptable à la première génération d'EQ-8 ?



Albéric

Modifié 13 décembre 2020 par xs_man

[denis-mgt]

Le 13/12/2020 à 14:21, xs_man a dit :

Très efficace mise à jour en effet !

Elle "fout la pâtée" à une EM200...

Sais-tu par hasard si cet encodeur est adaptable à la première génération d'EQ-8 ?



Albéric

Efficace oui pour un Total de 3590 €

On reste moins cher par rapport a des montures de belle facture .



N-EQ6 1270€

Barre de contre poids 75€

Kit de modification de courroie 138€

Rondelle d'alésage 18€

Support de vis sans fin Zero Backlash RA 295€

Adaptateur EQ6 TDM 194€

Unité de suivi avec codeur rotatif TDM 1257€

Les roulement a billes 120€

Adaptateur de PoleMaster QHYCCD 23€

PoleMaster QHYCCD 180€

Platine Losmandy pour EQ6 (OCCASION) 20€

Voici la liste des modèles disponibles

Montures de télescope équatoriales prises en charge par Telescope Drive Master *: Astro-Physique 1200 Bresser EXOS2-GT Celestron AVX Celestron CGE Celestron CGE Pro Celestron CGEM Celestron Advanced GT Fornax 50/51/100/150 iOptron iEQ45 Losmandy G11 (anciennes et nouvelles versions) Meade LX200ACF 10 "et 16" Meade LX200 Classique Meade LXD 75 Paramount ME SkyWatcher AZ-EQ6 SkyWatcher EQ8 ici Synta EQ-6 non-goto ** ou goto / Skywatcher EQ-6 Synscan / Orion Atlas EQ-G pour les anciennes et les nouvelles versions de montage Synta HEQ5 / Skywather HEQ5 / Orion Sirius EQ-G Vixen GP-DX / GP-D2

Voir ici

Modifié 27 août 2021 par denis-mgt

[denis-mgt]

Voici un schéma du TDM Explorer scientific

Pour ceux et celles qui voudraient l'adapter sur une monture non référencé par explorer scientific

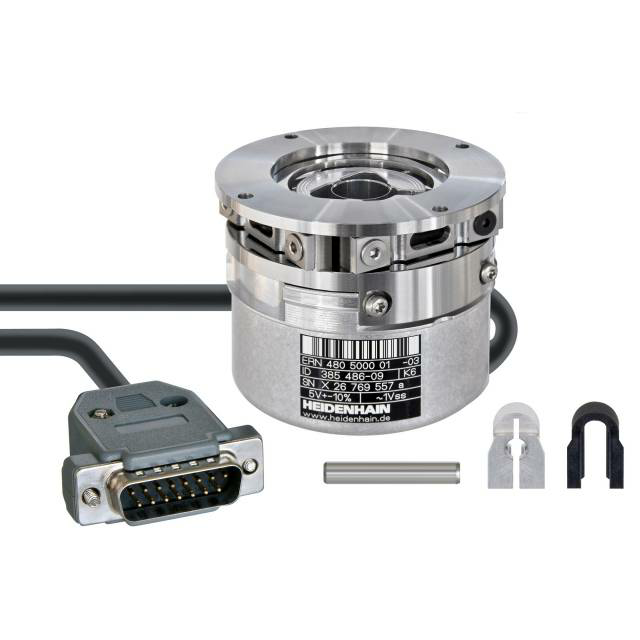

ERN480 TDM EXPLORER.pdf



ERN 480 5000 01-03

ID 385 486-09



HEIDENHAIN

https://www.sepem-permanent.com/fichiers-catalogues/1568196739-sndmo.pdf



Modifié 15 décembre 2020 par denis-mgt

[denis-mgt]

Réglage vis sans fin DEC & RA à l'aide d'un multimètre.
Méthode:

1. vous devrez utiliser un multimètre en ampèremètre pour mesurer des intensités.
2. Réglage de la VSF à l'aide des deux petites vis sur le capot de vis sans fin en laissant une bonne quantité de jeu (backlash).
3. Réglez votre monture sur la vitesse de rotation la plus rapide et faites tourner le moteur pendant environ 10 secondes dans les deux sens. Puisque nous avons laissé une grande quantité de jeu, le moteur ferait tourner l'axe (frein engagé) sans charge considérable sur la monture. Votre ampèremètre doit afficher une intensités d'environ 1 ampère.
4. Ajuster les petites vis de réglage pour réduire le jeu,en serrant l'une et en desserrant légèrement l'autre puis une légère contre-poussée, ce qui a pour effet de décoller la VSF de la couronne dentée. Faites redémarrer le moteur et observez sur le multimètre l'intensités. Continuez à ajuster les vis de réglage et à faire tourner le moteur à chaque fois jusqu'à ce que vous commenciez à voir une augmentation de la consommation d'énergie sur le multimètre.
5. Au moment où vous commencerez à voir une augmentation de la consommation d'énergie, par exemple de 1 ampère à 1,15 ampères, cela signifie que la VSF a engagé suffisamment sur la couronne dentée. À ce stade, le jeu entre la vis sans fin et la couronne dentée doivent être à peu près nul. Pour être plus précis un réglage de VSF jusqu'à 1,10 A  juste pour toucher la couronne dentée. Faites tourner le moteur et tournez l'axe à 360 degrés, surveillez les surintensité. Si l'engagement est trop important, vous verrez des pics de puissance très élevés sur le multimètre, ≈ 1,4-1,5 ampères environ. Ajuster en conséquence.



Modifié 3 janvier 2021 par denis-mgt
