Monture HEq5: installation kit courroie Rowan

[sebseacteam]

Bonjour,



J'ai installé récemment un kit courroie Rowan pour la HEq5.



Démontage des capots:

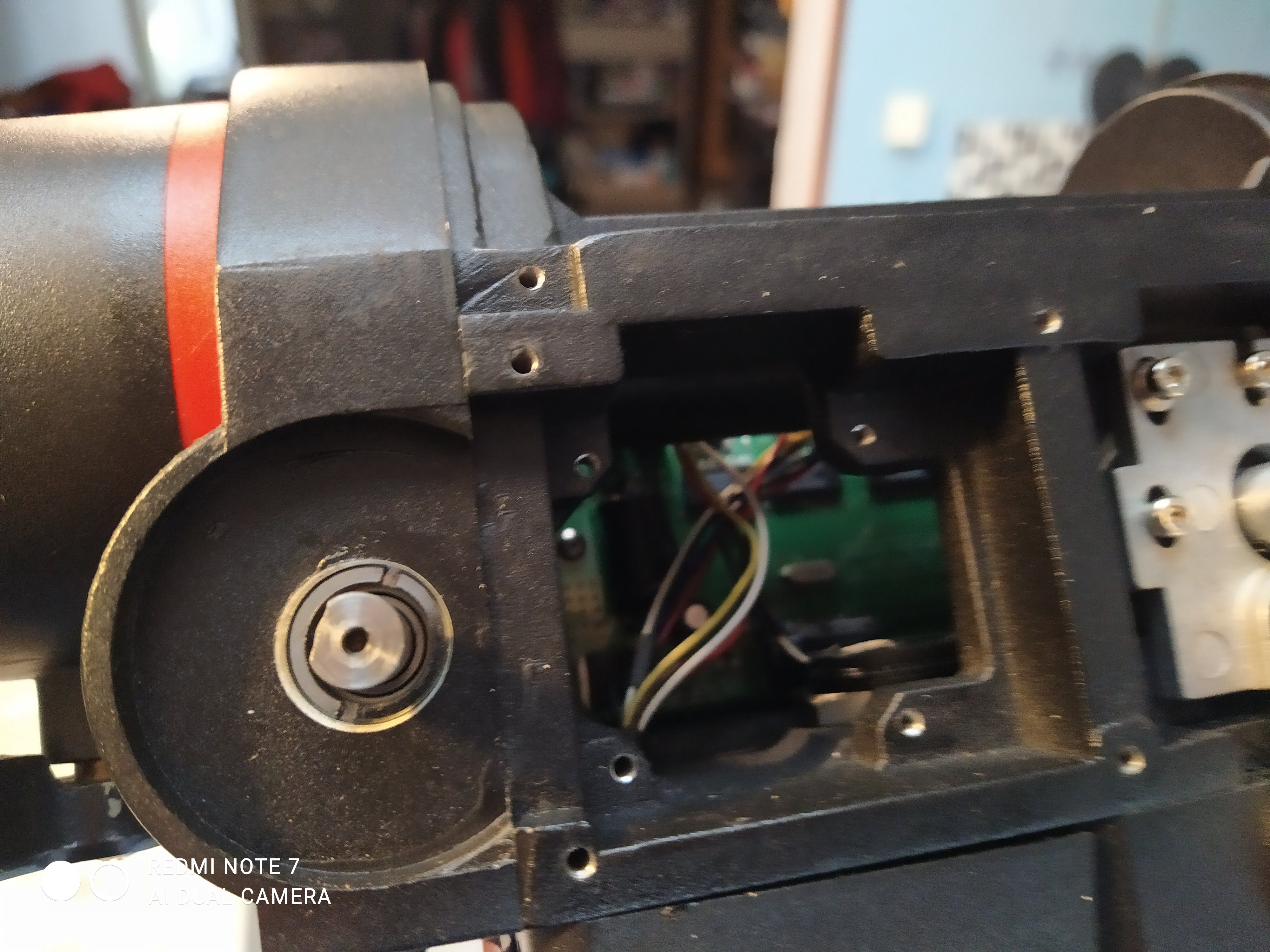

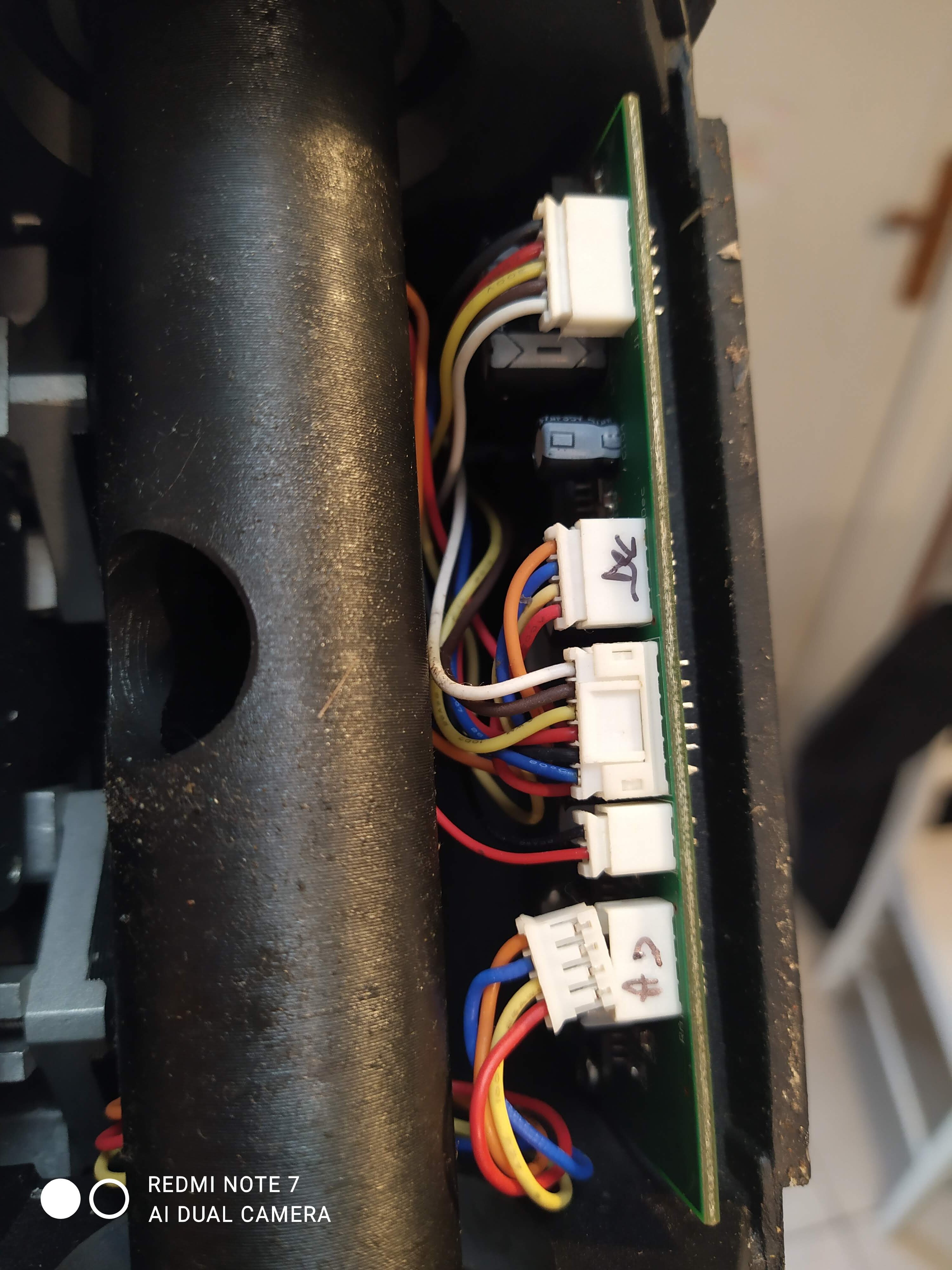

Déconnexion de la carte mère des câbles des moteurs AD et Dec:

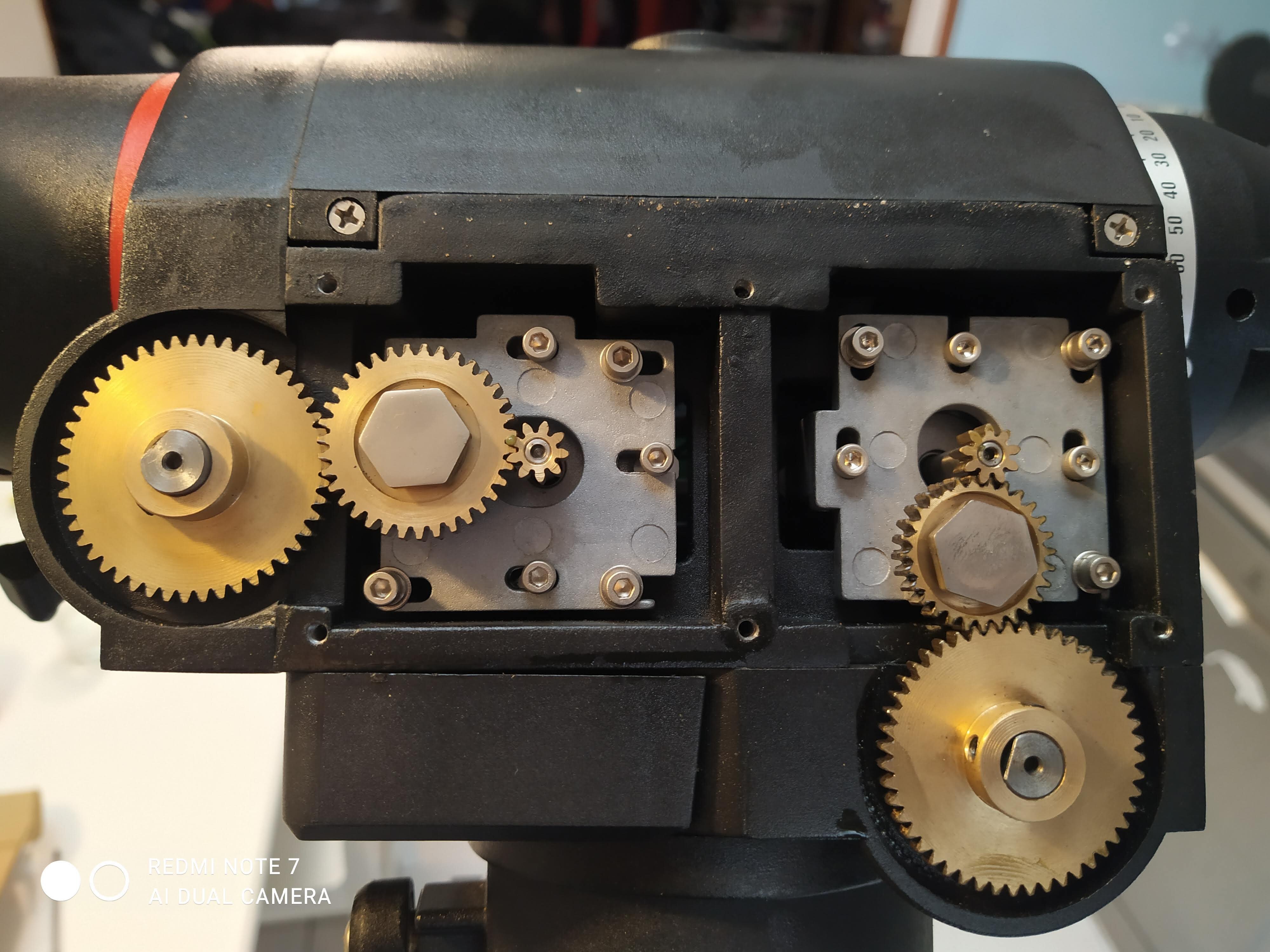

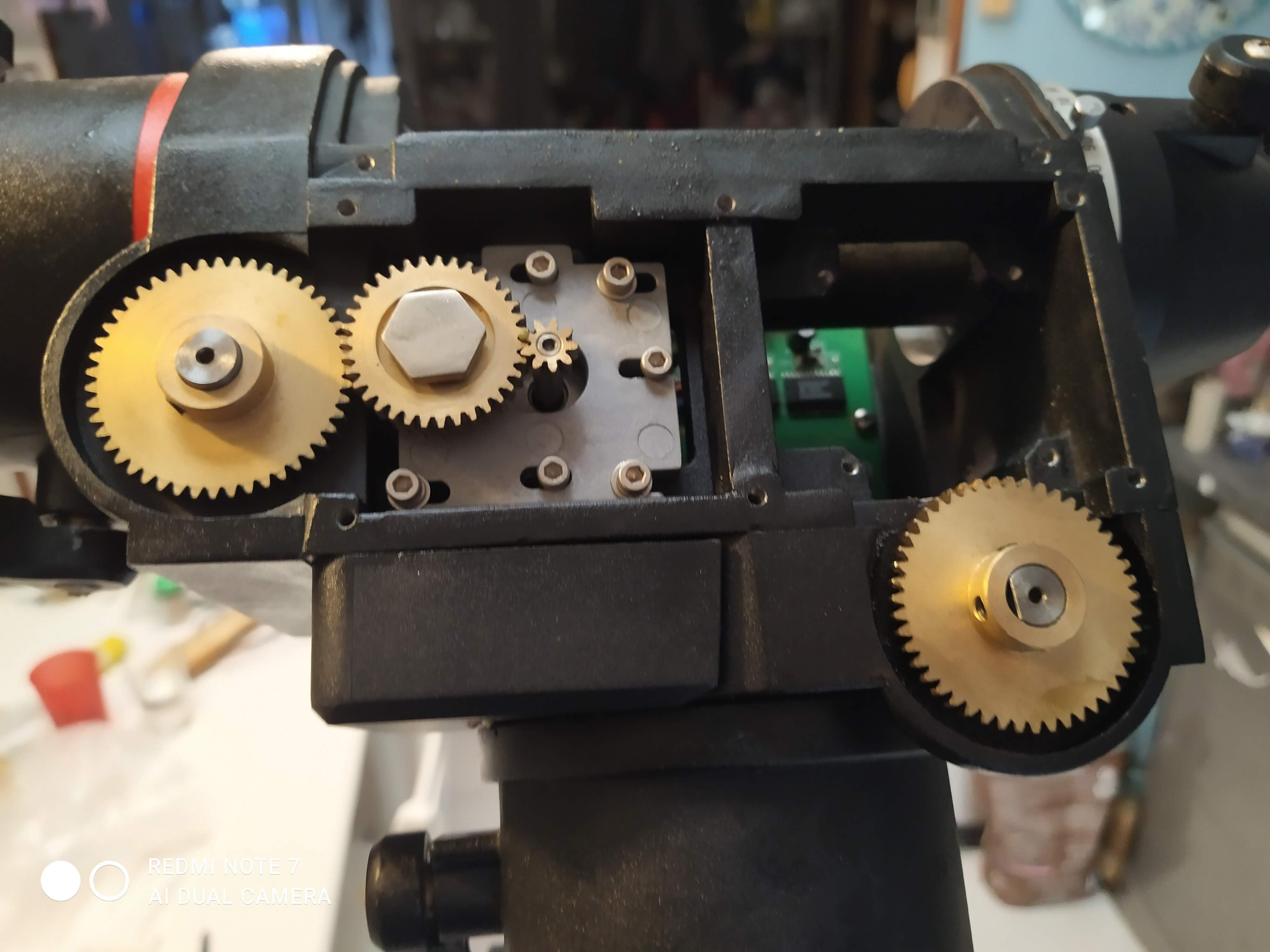

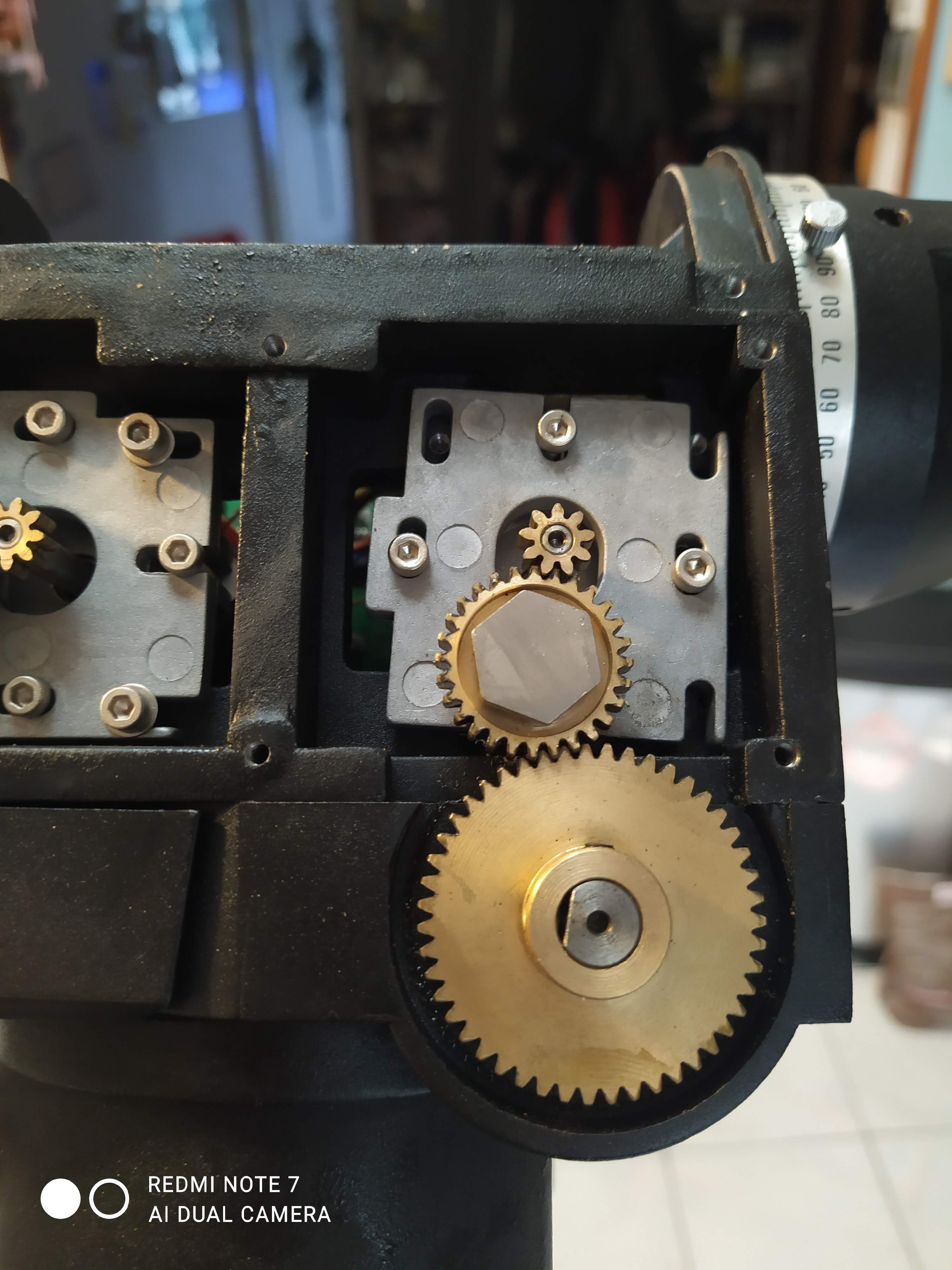

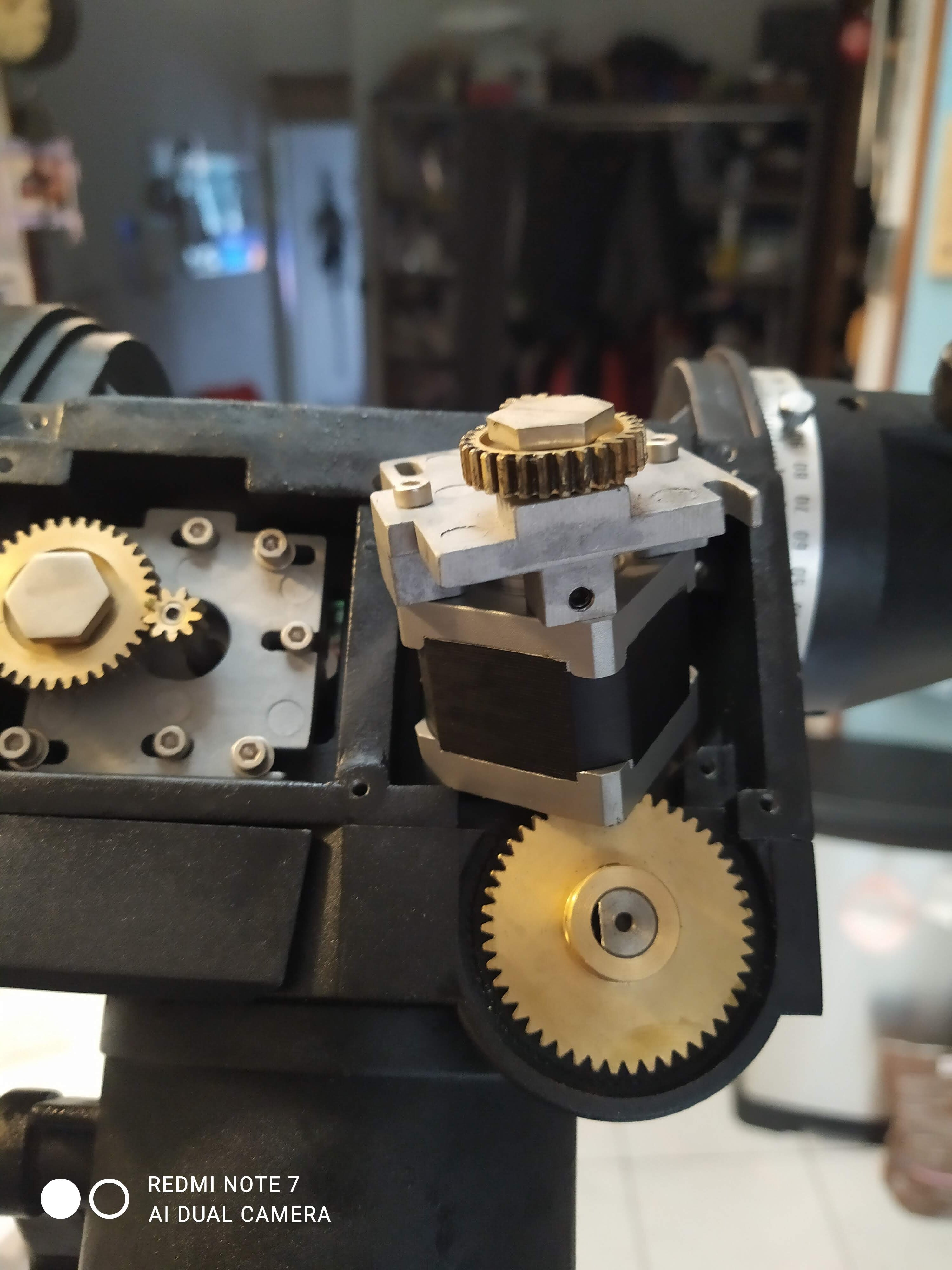

Démontage du moteur AD:

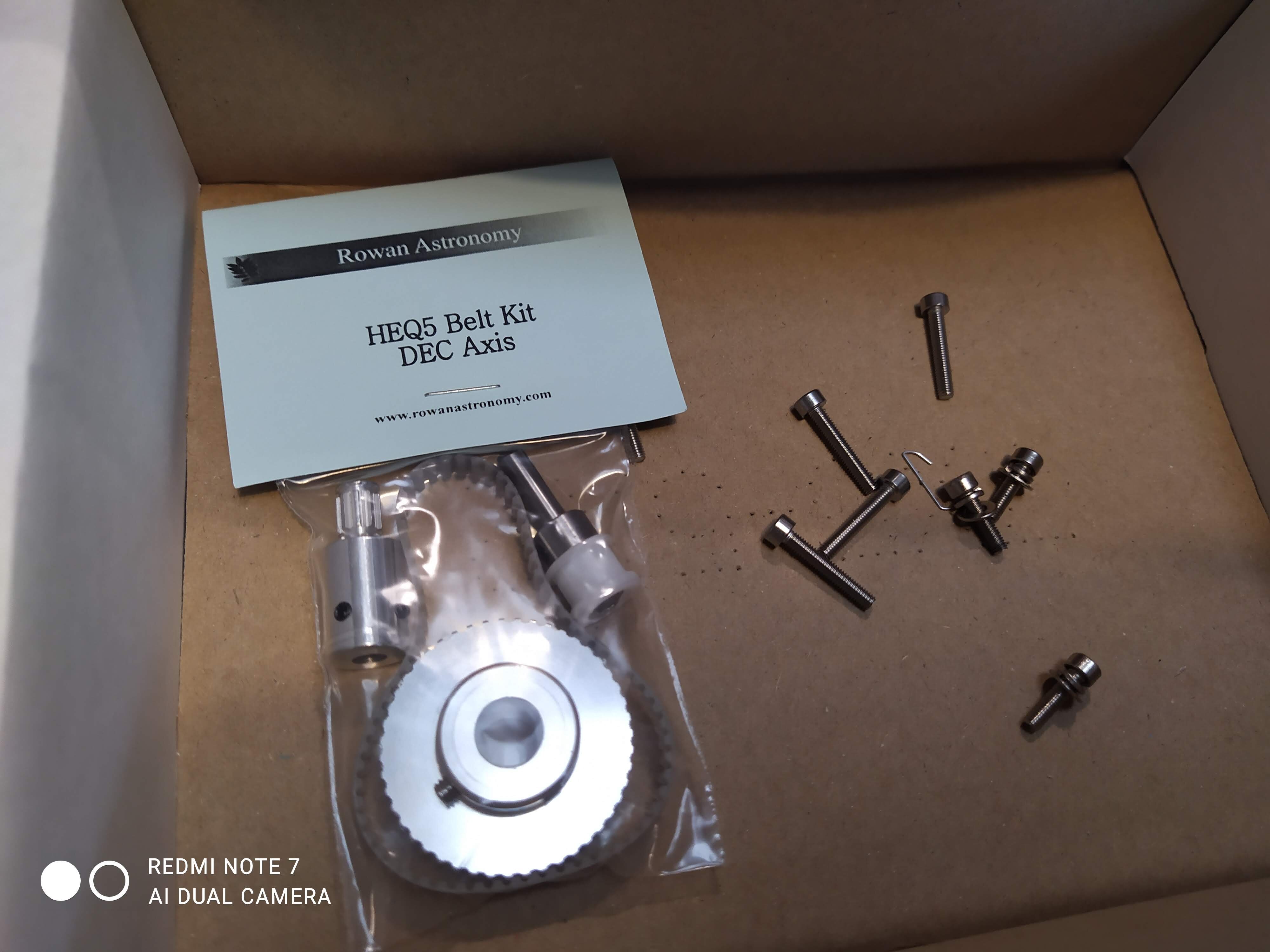

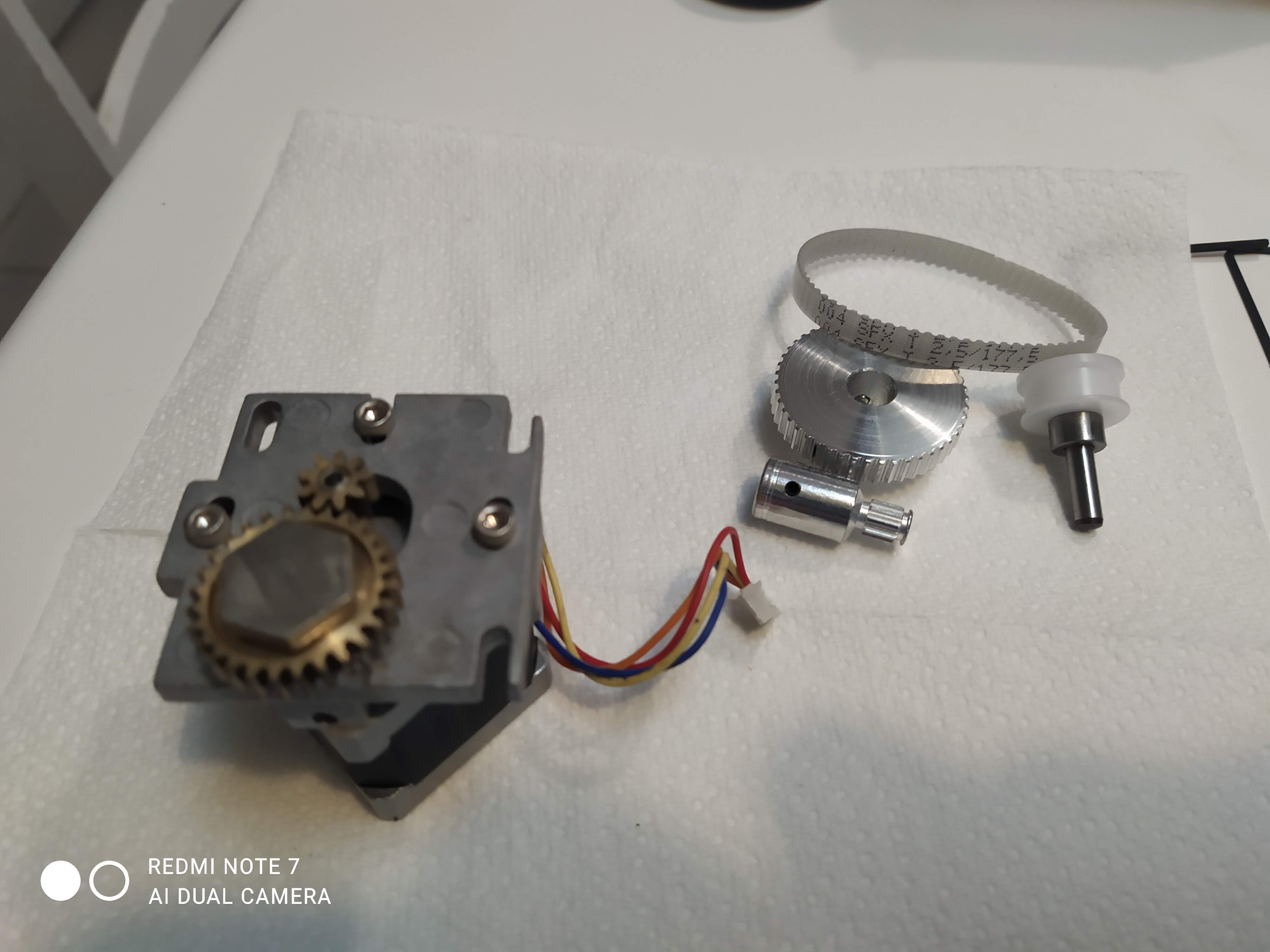

Le kit à installer:

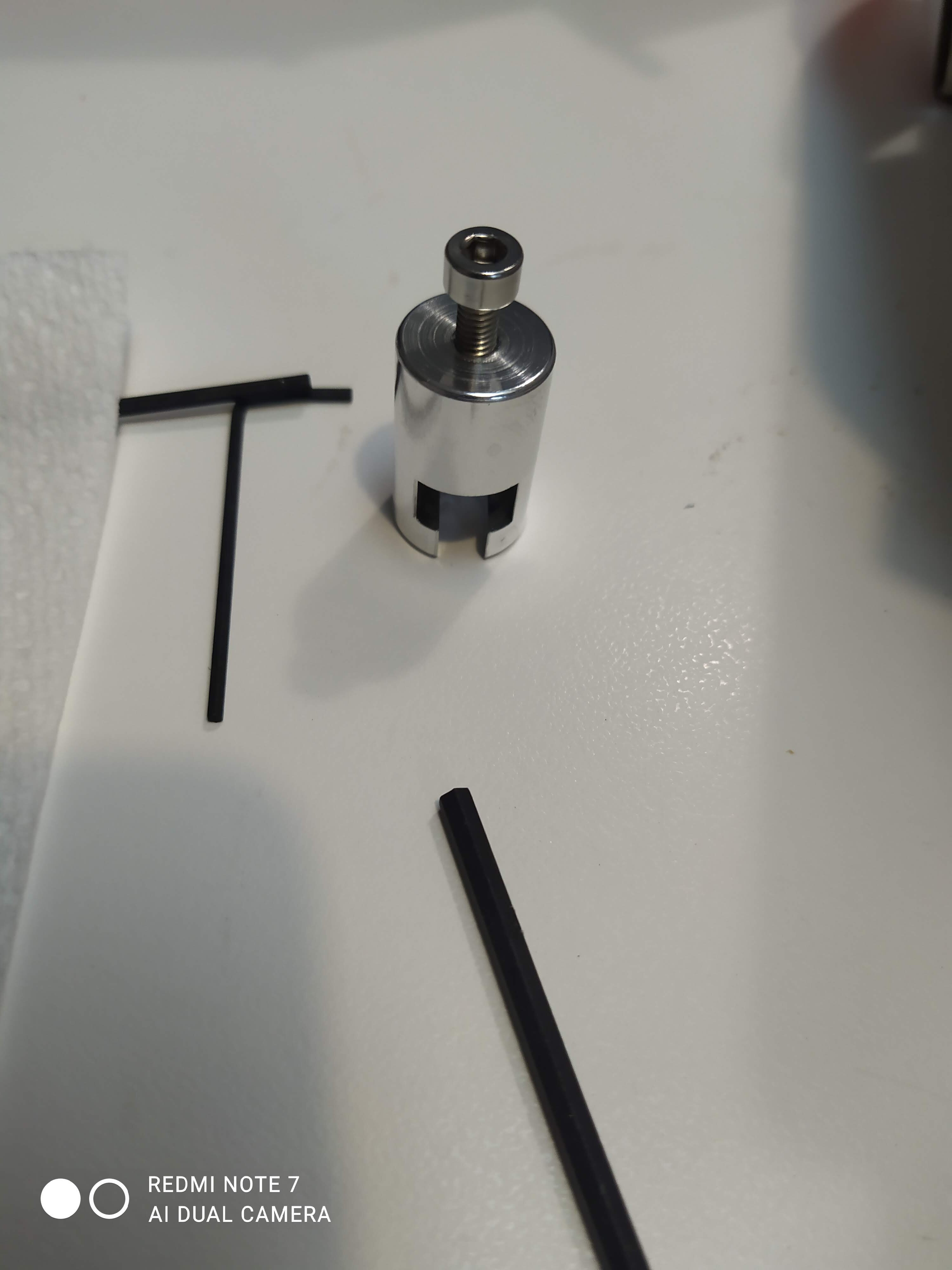

Extracteur de pignon 4mm:

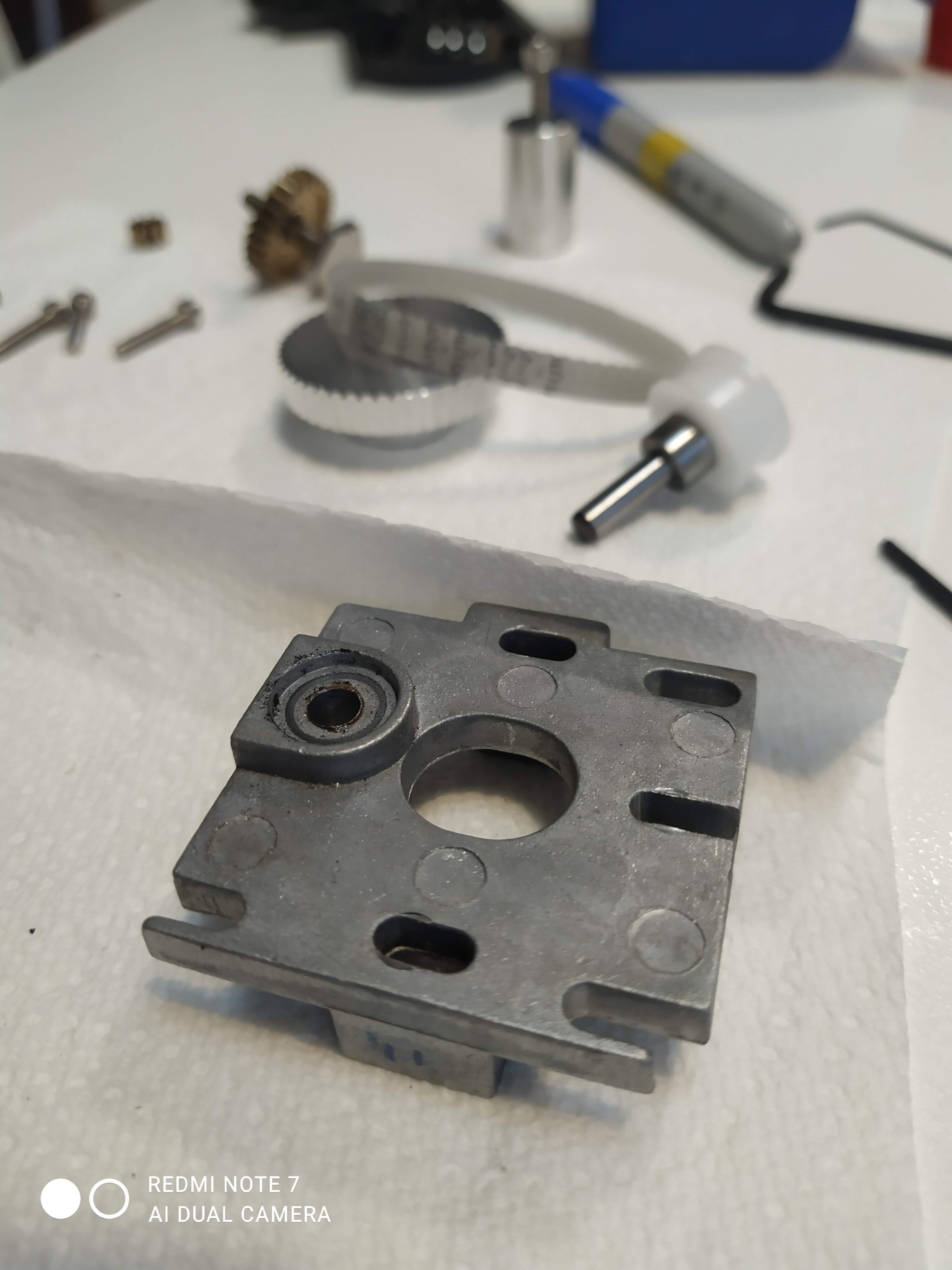

Démontage de la platine:

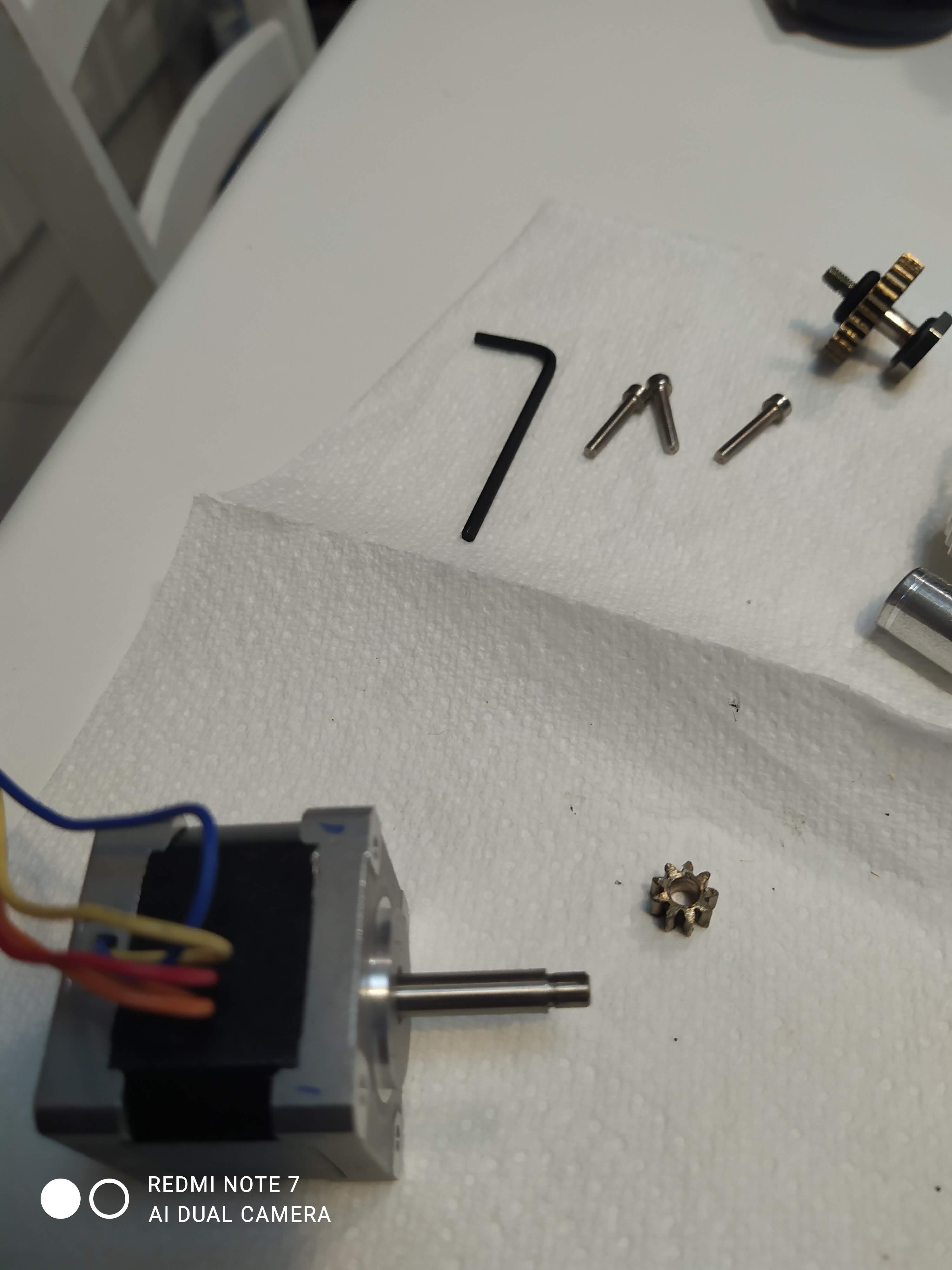

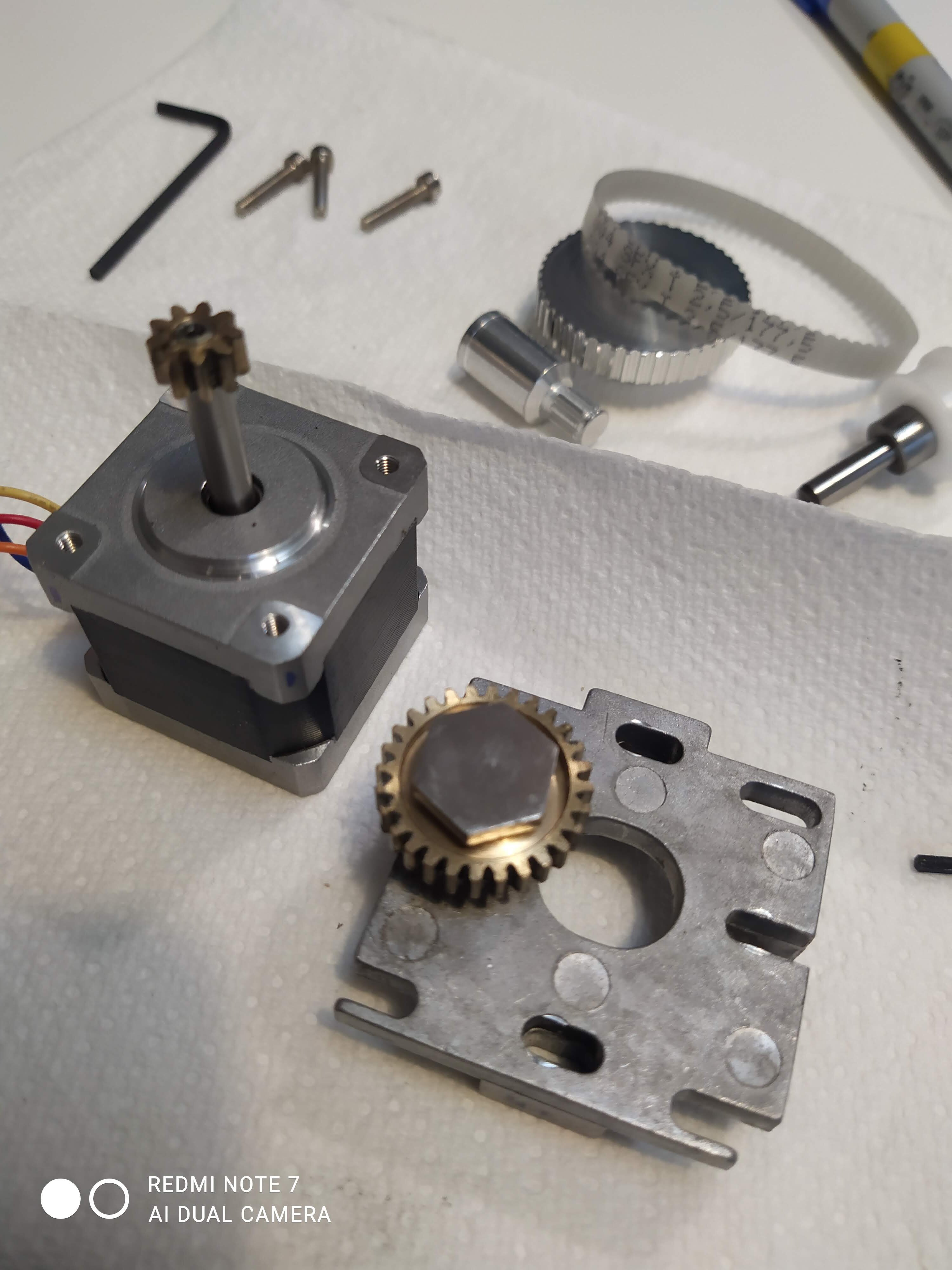

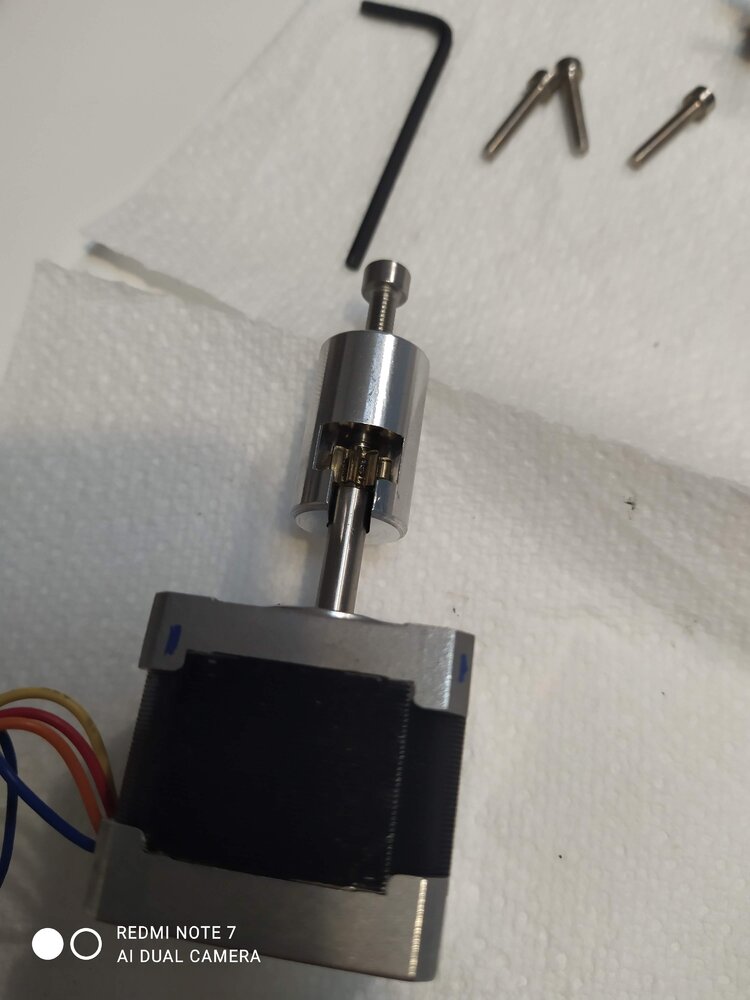

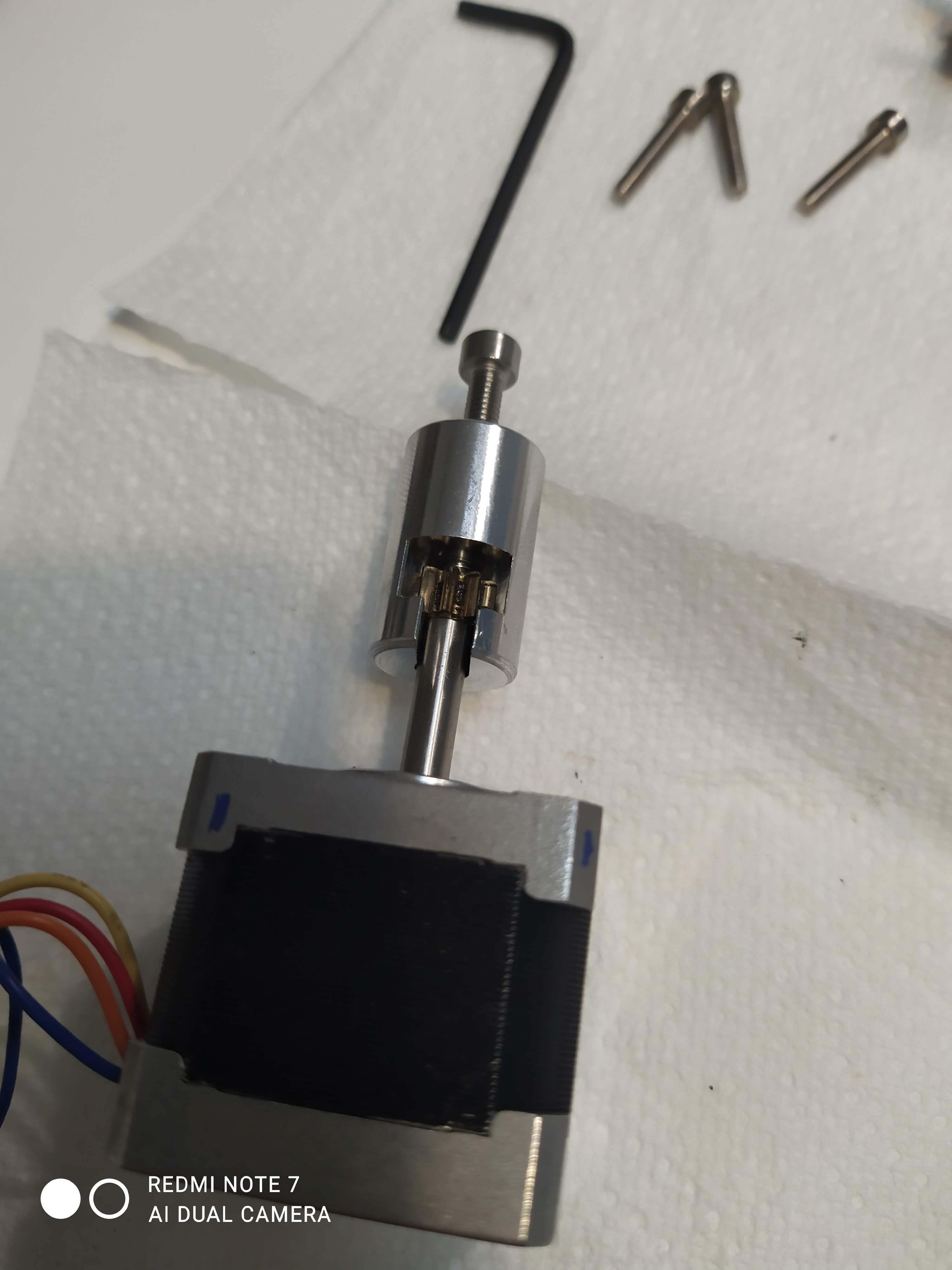

Extraction du pignon:

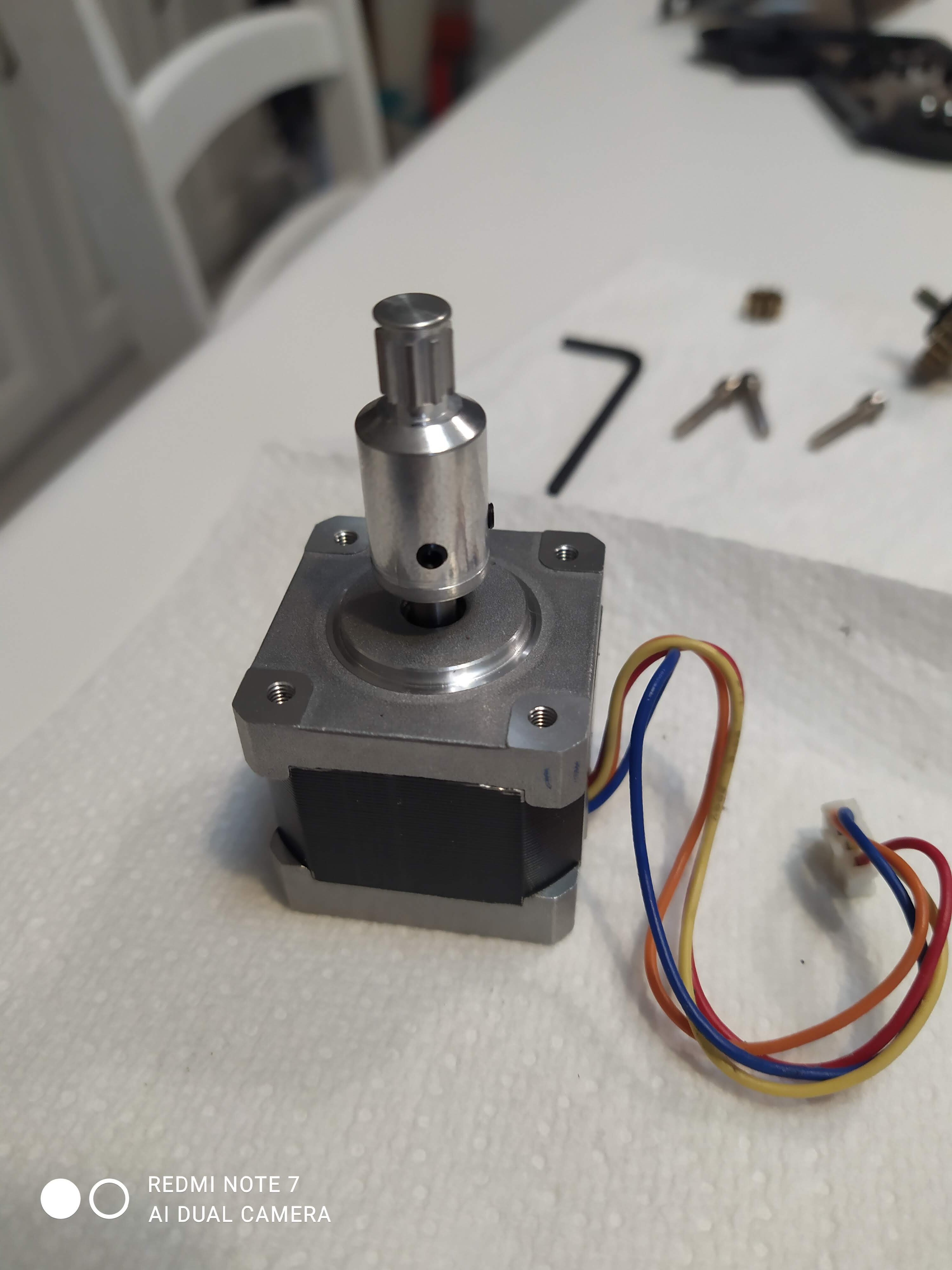

Installation du nouveau kit courroie:

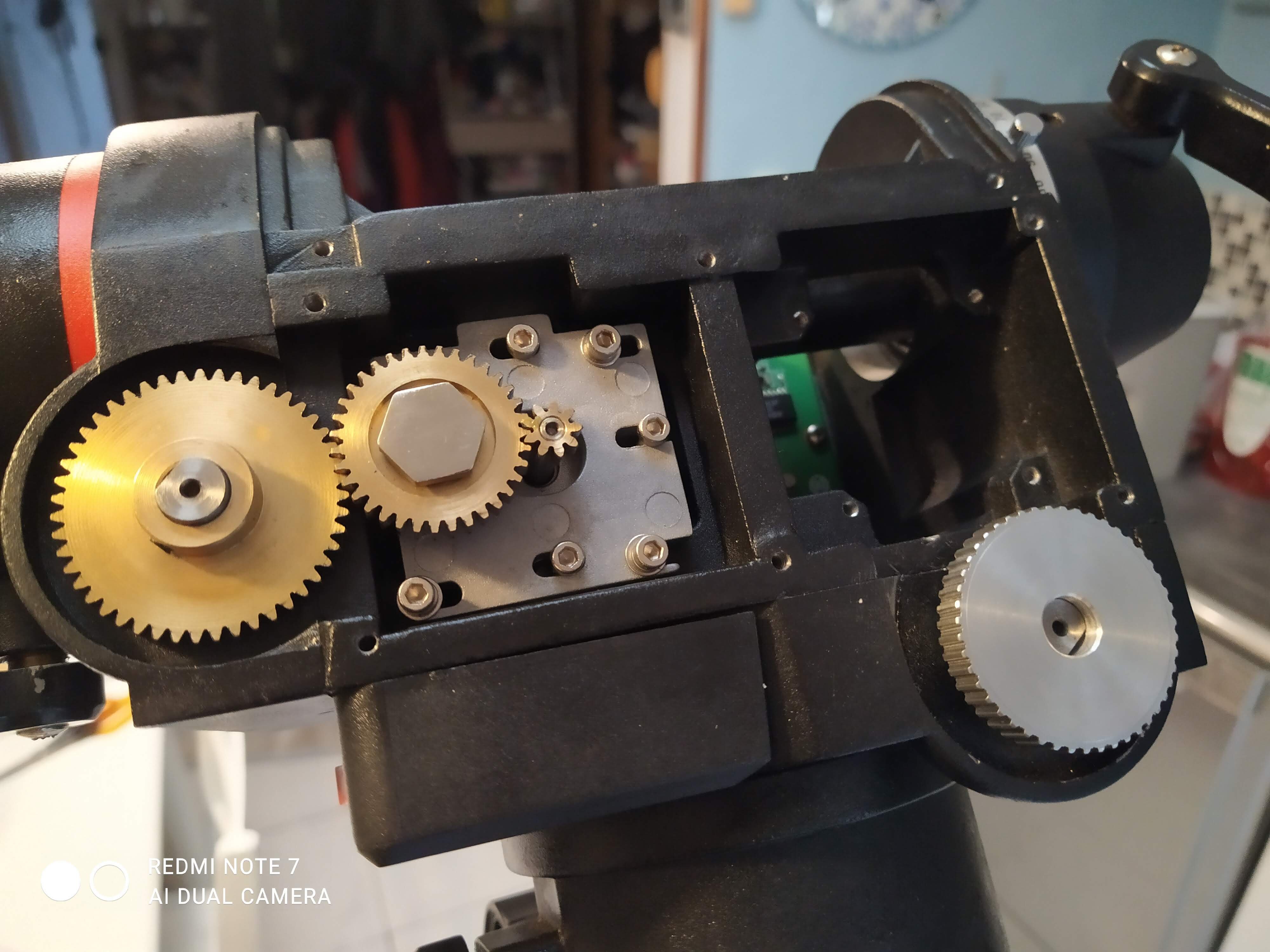

Remplacement de la roue d'entrainement de la vis sans fin AD:

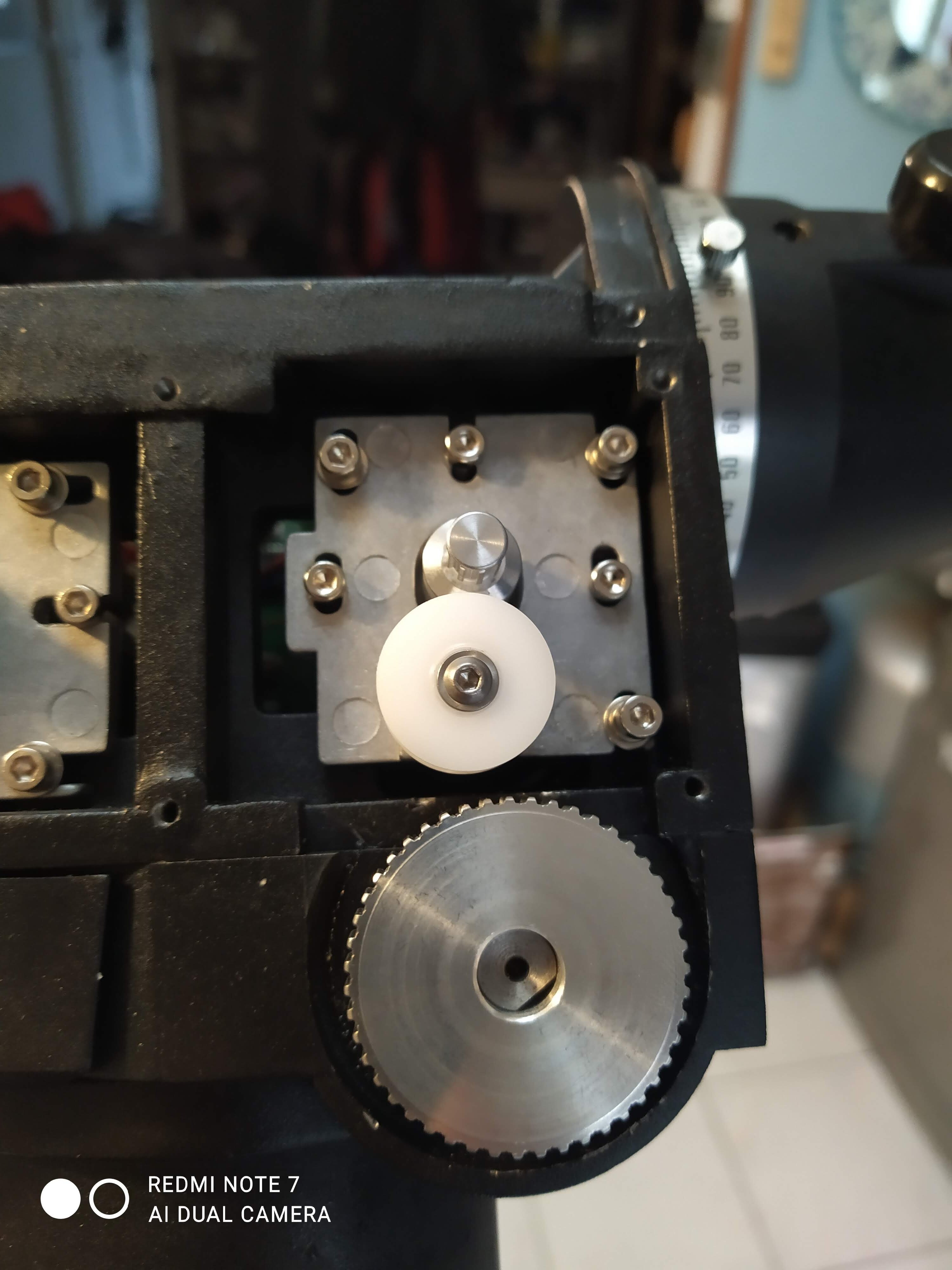

On remet en place le moteur AD modifié:

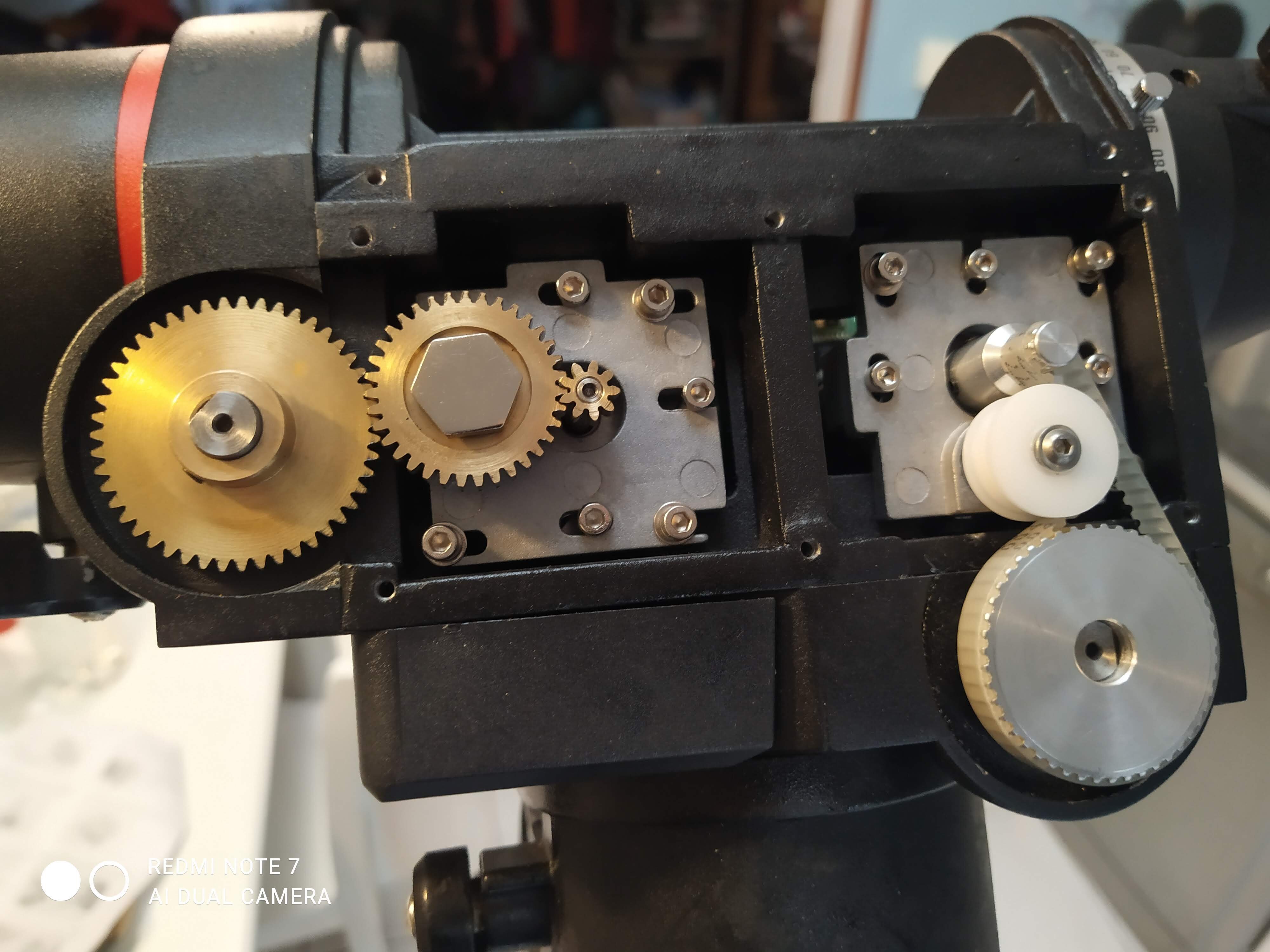

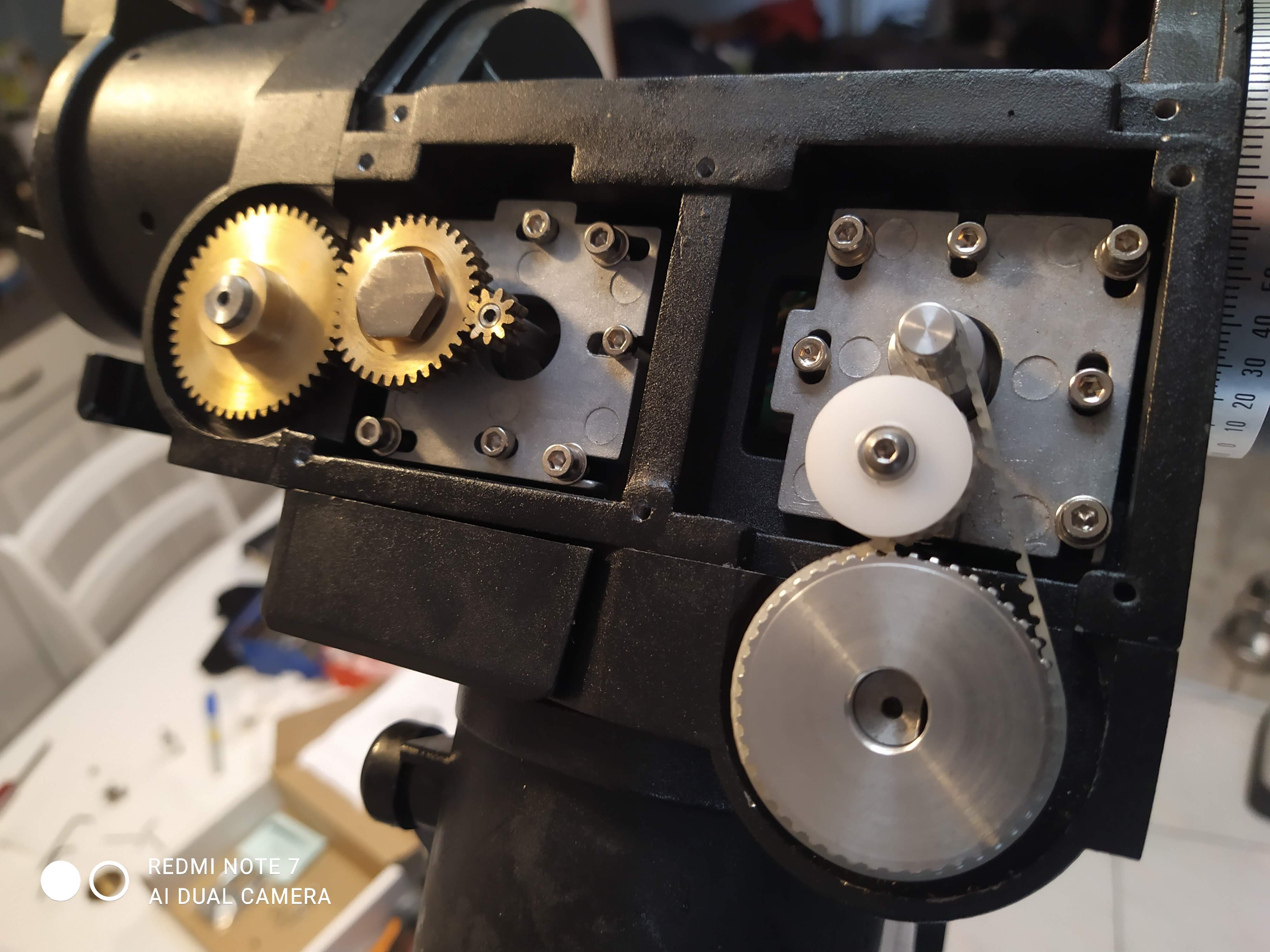

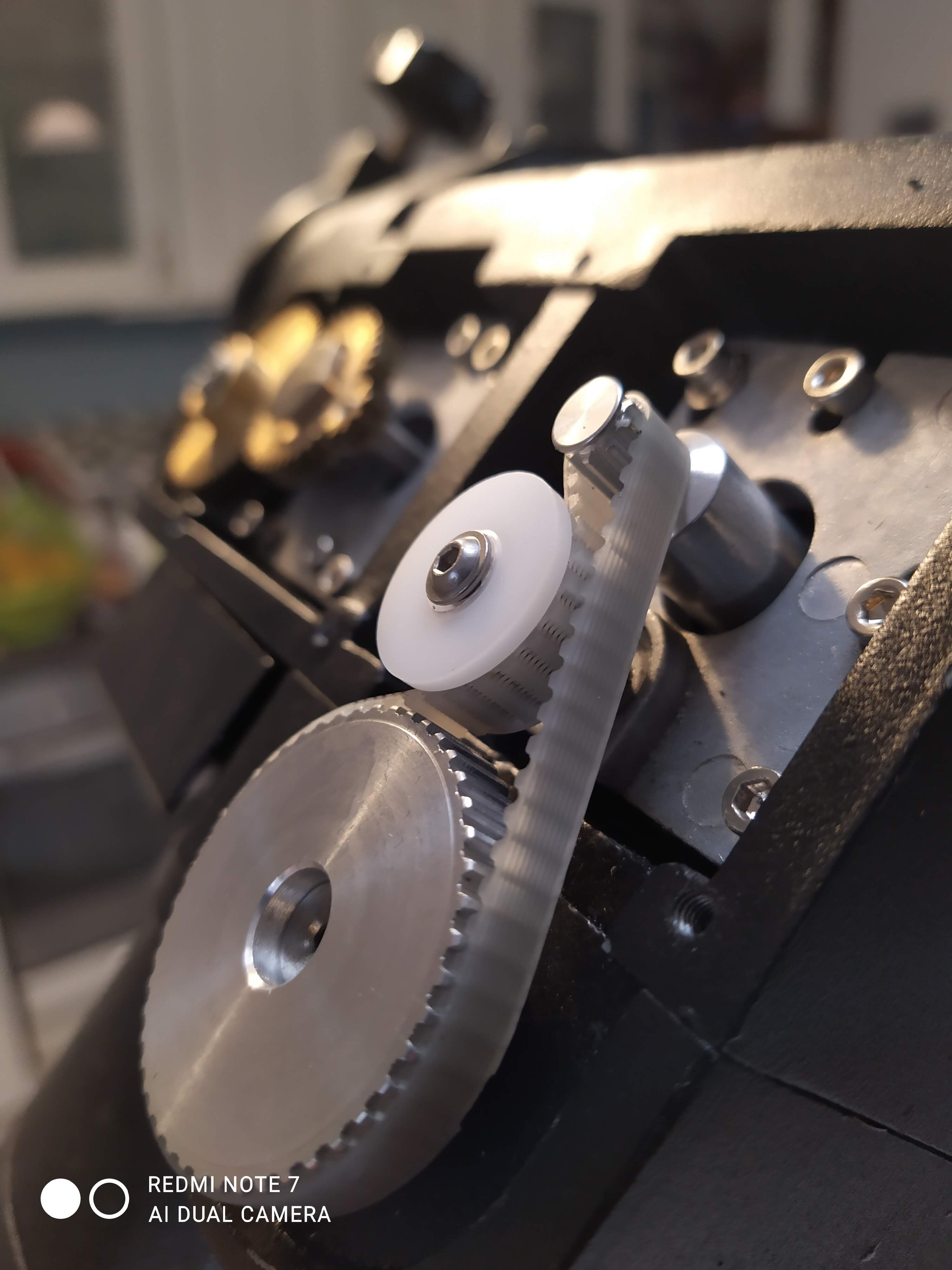

Mise en place de la courroie d'entraînement, mise en tension, serrage:

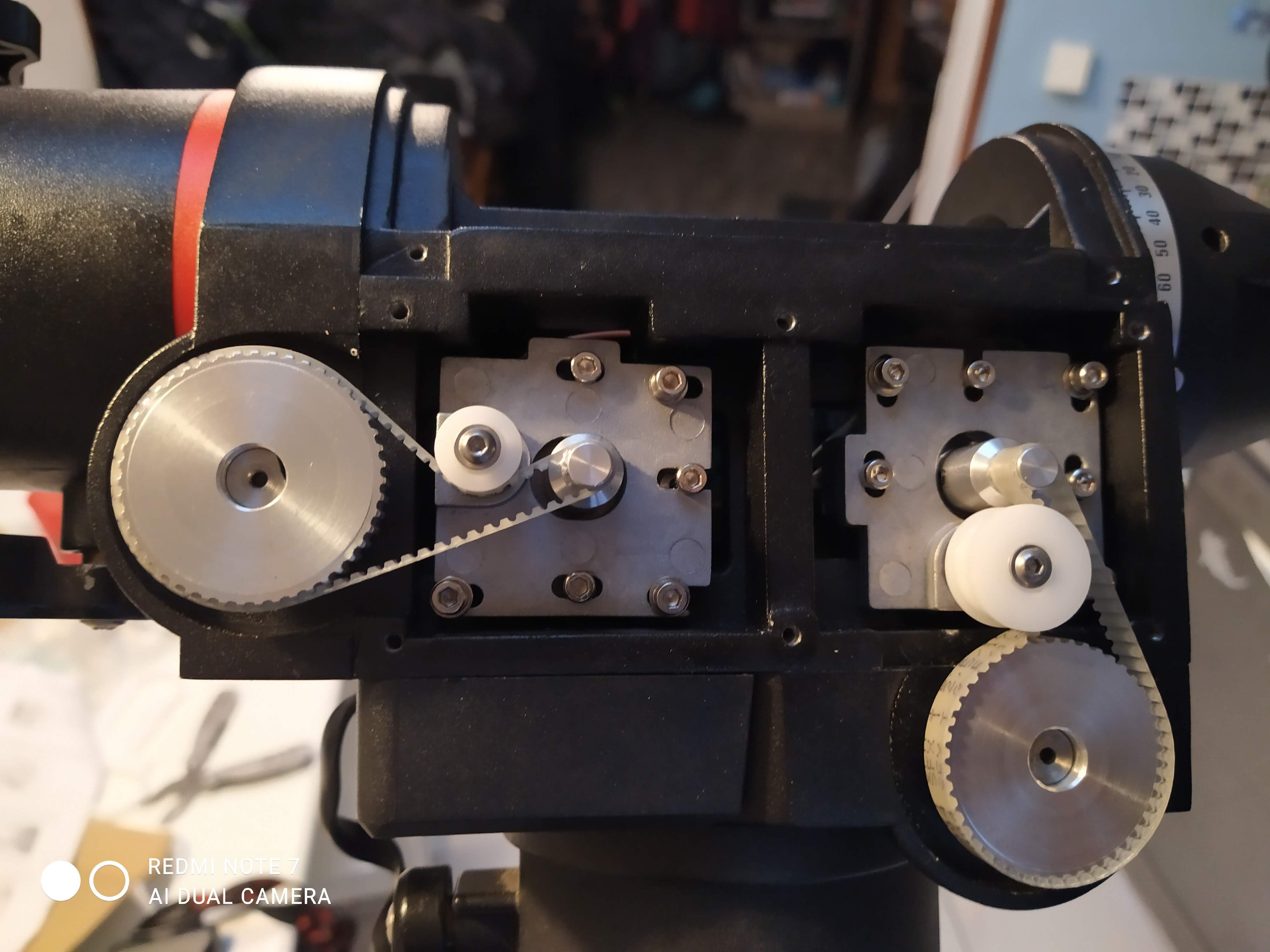

Puis même principe côté Dec:

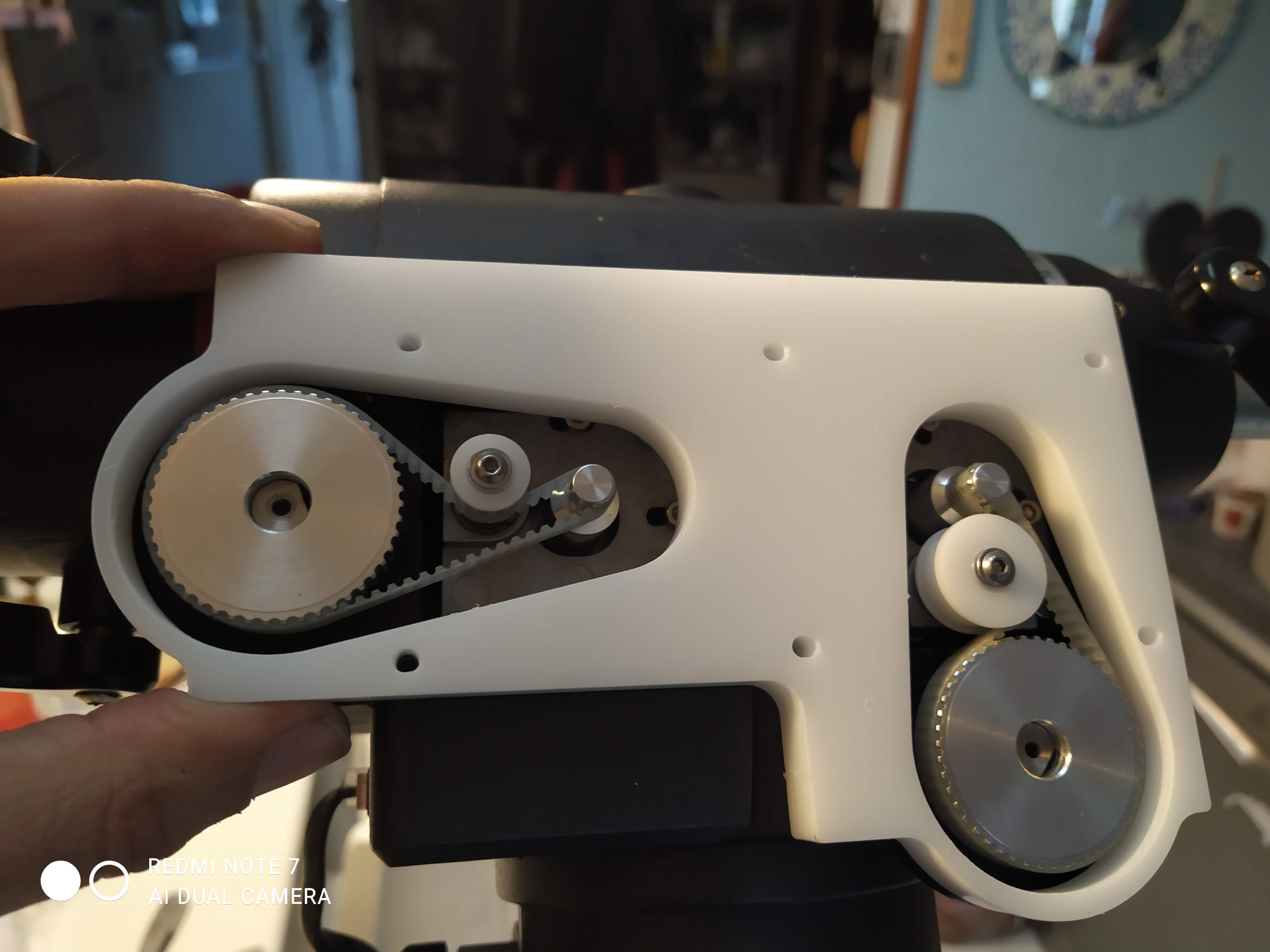

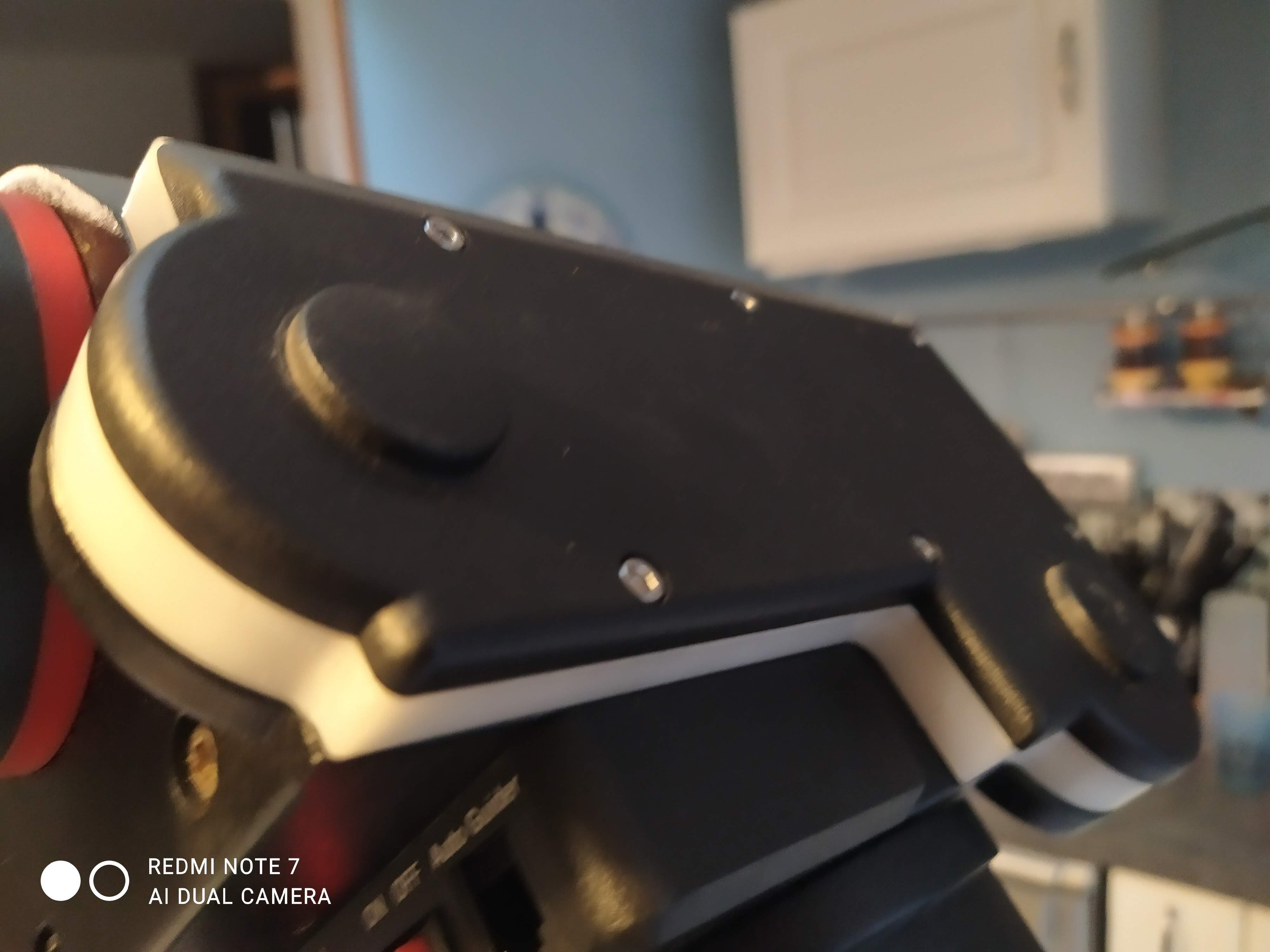

Mise en place de l'entretoise pour pouvoir remettre le capot d'origine:









Temps total: une bonne heure sans s'énerver.

Explication claires.

Joli bruit à l'arrivée, pas de backlash perceptible.

Y a plus qu'à observer la courbe d'autoguidage  .





[Batbihirulau]

Et bien voilà un roman photo parfaitement clair et détaillé.

Merci du partage.

[sebseacteam]

il y a 27 minutes, Batbihirulau a dit :

Et bien voilà un roman photo parfaitement clair et détaillé.

Merci du partage.

oui c'est du ROWAN photo

[SebLeGris]

@sebseacteam
 merci pour les photos ! J'envisage de passer le pas, ayant acheté une HEQ5 d'occasion (une blanche, mais pas le dernier modèle), et j'aurais quelques questions.

Tu as acheté le kit chez Rowan directement ?

Est ce que tu es toujours satisfait de la modification ?

Est ce que le réglage de la tension de la courroie est facile ?

Enfin, est ce que la passage aux courroies diminue significativement le bruit de la monture ?

Merci !

[sebseacteam]

Il y a 1 heure, SebLeGris a dit :

Tu as acheté le kit chez Rowan directement ?

Salut Seb



Kit acheté chez Pierro Astro, avec l'outils d'extraction du pignon:



https://www.pierro-astro.com/materiel-astronomique/montures/kits-de-modification/kit-poulies-courroie-rowan-astro-pour-heq5-our-eq6_detail



Pour le kit extraction il faut mesurer les axes avant: 3 ou 4mm



https://www.pierro-astro.com/materiel-astronomique/montures/kits-de-modification/outil-dextraction-dengrenage-pour-heq5-diamètre-4mm_detail







Il y a 1 heure, SebLeGris a dit :

Est ce que tu es toujours satisfait de la modification ?

Ho que oui.

J'ai hésité longtemps et puis j'ai sauté le pas.



Il y a 1 heure, SebLeGris a dit :

Est ce que le réglage de la tension de la courroie est facile ?

Oui le montage est facile.



Il y a 2 heures, SebLeGris a dit :

Enfin, est ce que la passage aux courroies diminue significativement le bruit de la monture ?

Oui ça fait un sifflement régulier et plus un bruit de casserole



Bien doux.

Le suivi est aussi meilleur.

Que du positif.

ça fait un investissement mais finalement tout est cher en astro

Donc faut prioriser.

Et ce mois là c'était autour du kit Rowan

[Fred_76]

35€ pour le kit d’extraction ?!!!! On en trouve à moins de 5€ sur le net... On peut aussi le faire gratis avec un peu de debrouillardise.



La marge est bonne !

[Batbihirulau]



il y a 7 minutes, Fred_76 a dit :

35€ pour le kit d’extraction ?!!!! On en trouve à moins de 5€ sur le net... On peut aussi le faire gratis avec un peu de debrouillardise.



La marge est bonne !

...et 10 doigts. Surtout que ça ne sert pas souvent.

Celui ci a fait 3 HEQ5

[Fred_76]

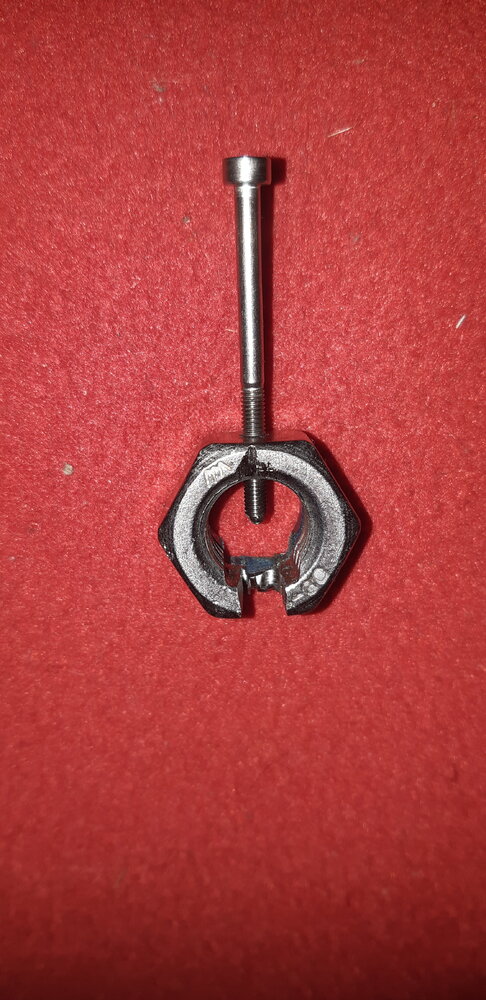

J’avais fait l’extracteur avec un vieux Serge oint ...

[SebLeGris]

Il y a 18 heures, sebseacteam a dit :

Salut Seb



Kit acheté chez Pierro Astro, avec l'outils d'extraction du pignon:



https://www.pierro-astro.com/materiel-astronomique/montures/kits-de-modification/kit-poulies-courroie-rowan-astro-pour-heq5-our-eq6_detail



Pour le kit extraction il faut mesurer les axes avant: 3 ou 4mm



https://www.pierro-astro.com/materiel-astronomique/montures/kits-de-modification/outil-dextraction-dengrenage-pour-heq5-diamètre-4mm_detail







Ho que oui.

J'ai hésité longtemps et puis j'ai sauté le pas.



Oui le montage est facile.



Oui ça fait un sifflement régulier et plus un bruit de casserole



Bien doux.

Le suivi est aussi meilleur.

Que du positif.

ça fait un investissement mais finalement tout est cher en astro

Donc faut prioriser.

Et ce mois là c'était autour du kit Rowan

Merci beaucoup pour toutes ces précisions !

J'avais juste peur de rendre ma monture inutilisable, mais avec ton tuto détaillé, ça devrait aller. Je vais tenter l'expérience, je ne manquerais pas de faire un retour ici 😉
