lunette guide DIY poids-plume en print 3D

[Cissou8]

Salut ami.e.s de la bricole,



je vous partage ici un projet DIY pour s'occuper sous ce ciel pas fameux de fin d’année.

A la base, l’idée était venue de faire un setup vraiment léger pour sortir de façon plus impromptue quand le ciel le permet (qu'avec mon 200/1000 sur eq6). J'ai donc commence a investir dans une monture compacte (SW AzGTi en equato) pilotable comme une grande avec un cable EQDir et une lunette avec pas trop de focale, la TS61EDPH (que le pere noel n'a pas pu me livrer a temps, le vilain). Tout ça, pour rester le plus léger possible. Mais bon, a quoi bon choisir tout en fonction du poids et mettre dessus une lunette guide classique qui alourdit le tout. D’où l’idée d'en fabriquer une avec mon imprimante 3D. J'ai cherche sur le net, j'ai trouve ca :https://aiastro.wordpress.com/2018/09/16/3d-printed-guidescope/. Super pour se dire que c'est possible et se motiver a se lancer.

J'ai fait un premier "proto" avec une simple lentille 50/150 biconvexe. Le poids était au rendez-vous (240g avec la camera guide, une ZWO 120mm mini) mais je trouvais ça très encombrant.

Donc, commande d'un doublet la :https://fr.aliexpress.com/item/4000147257875.html?spm=a2g0s.9042311.0.0.77be6c37G0wX47  pour se rapprocher au max du mini guide scope ZWO. Le but du doublet n'est pas tant sur l’amélioration de la formule optique (encore que) que sur la facilité de le tenir a peu près dans l'axe avec ses bords plus épais. Re-dessin de tout ca dans Fusion 360 et au final, ca me donne ca:

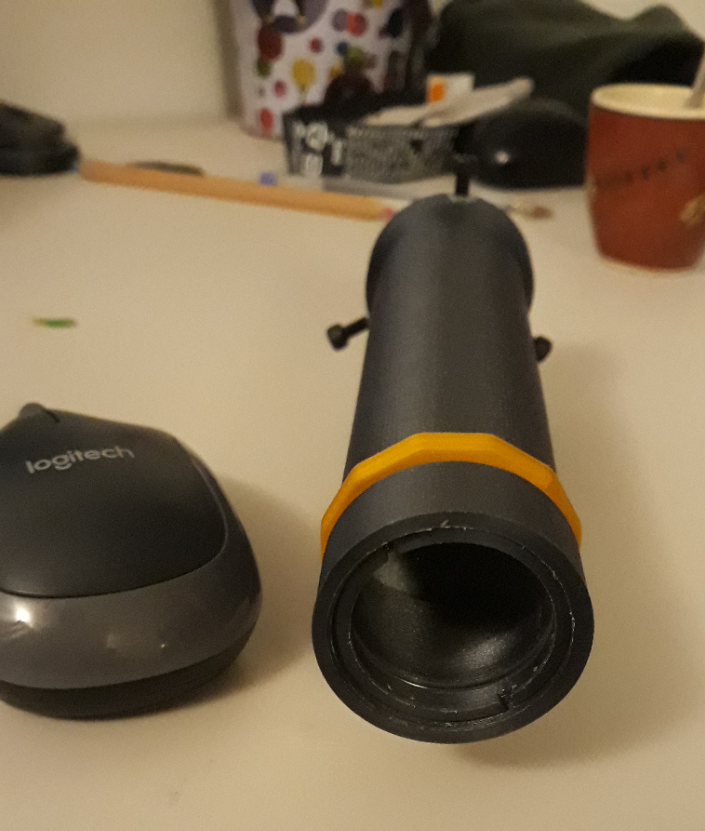

Cote lentille

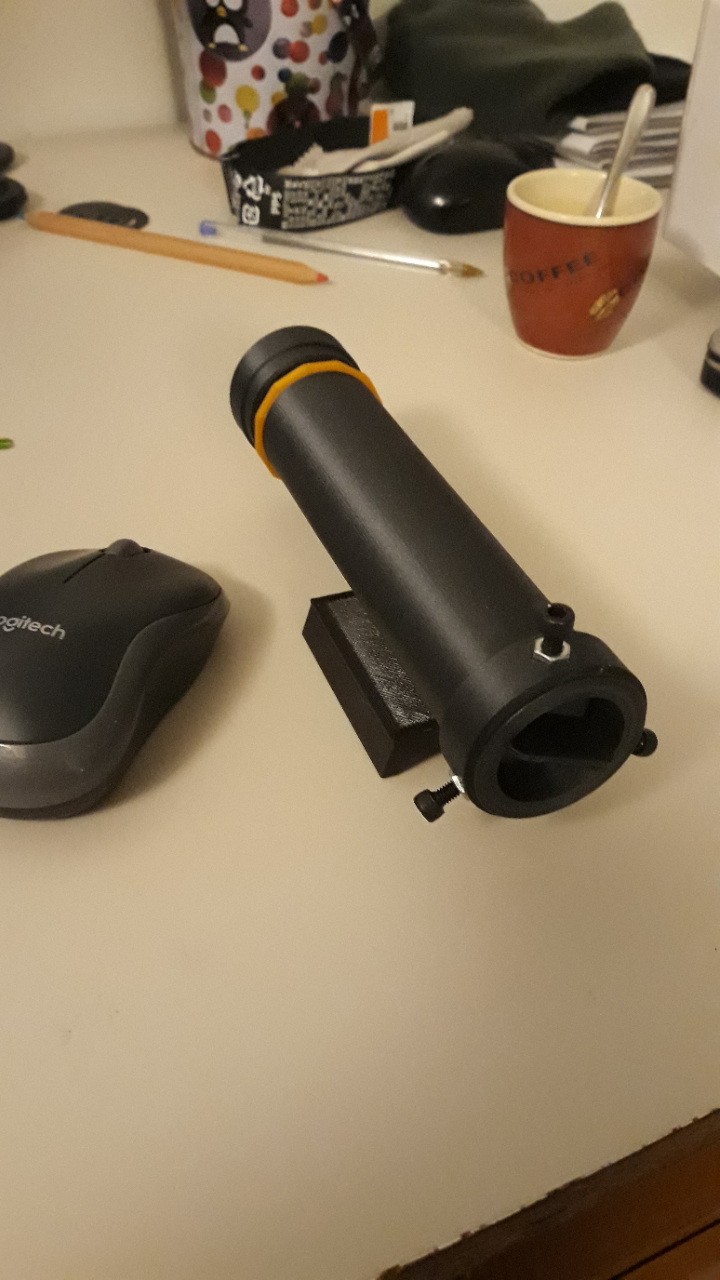

Vue d'ensemble avec interface

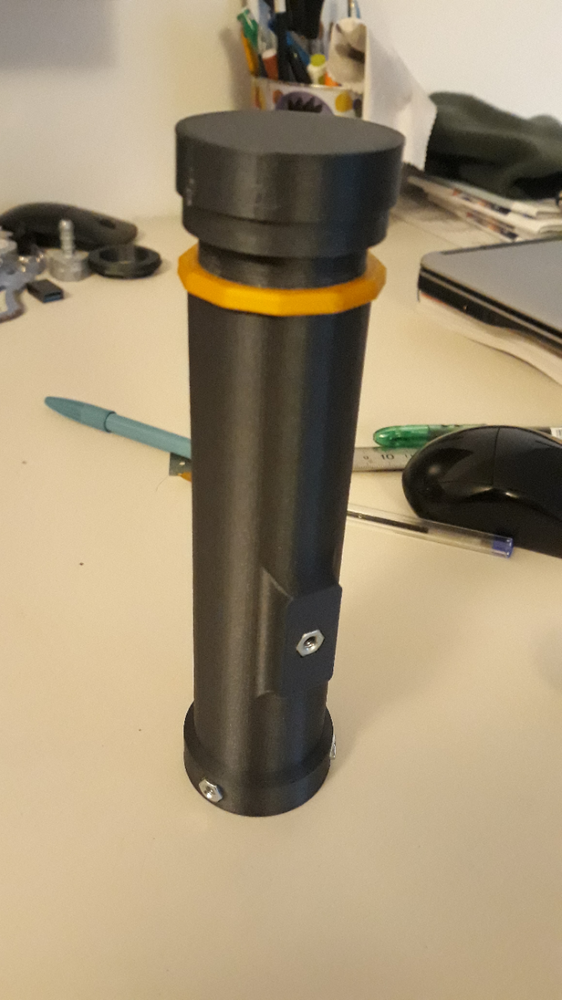

Vue arrière avec bouchon

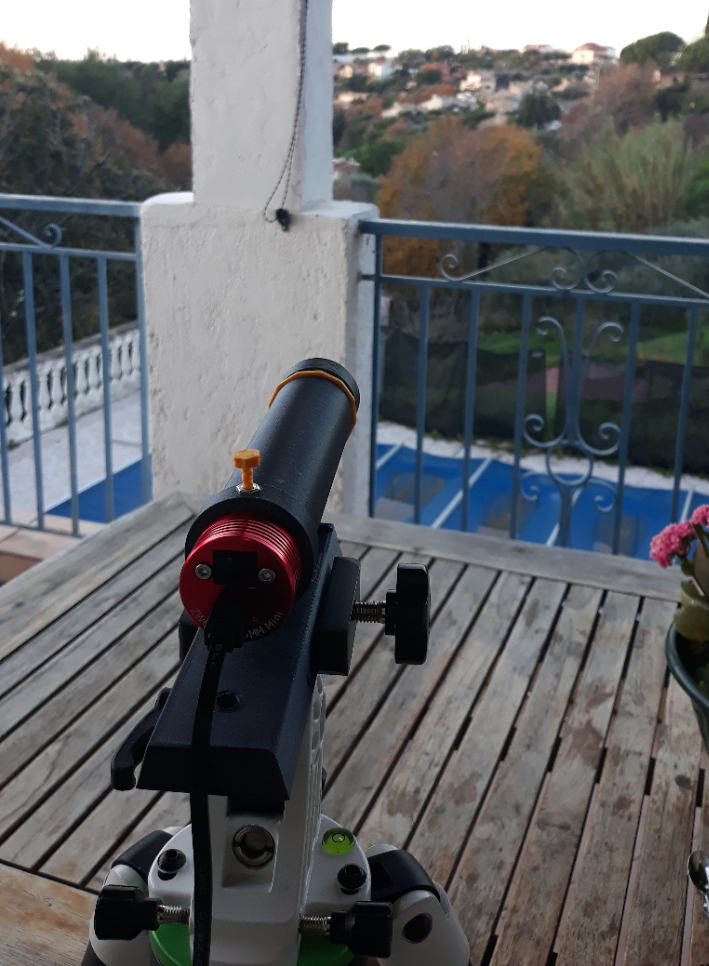

En action (de jour...):



Le focus est fait a l'avant avec un pas de vis en 0.75 et une bague de blocage (jaune). La longueur du tube est fait pour que je puisse mettre la cam rentrée a fond et que je joue uniquement sur le pas de vis a l'avant pour le focus. J'ai du rapporter 3 filets avec des écrous en m4 pour les vis de maintiens de la cam et un pour adapter les pièces d'interface (sur les photos, c'est des platines vixen en print 3d, évidemment)

Niveau poids, objectif atteint, je suis a 140g, avec la camera!!! Je vais probablement m'en remettre pour 10g avec un pare buée mais bon, tout ça reste très raisonnable.



Bon et la perf optique? Pour le moment, je n'ai pu shooter que de jour l'antenne relais en face de chez moi (a 400m environ, cf photo en action au dessus) et viteuf une fois la lune. Et depuis, il fait juste trop moche... On est bien d'accord, ça a pas le piqué d'une taka, mais vu qu'il s'agit juste de guider...

J'ai ajoute des baffles pour éviter les reflets mais j'ai pas encore pu tester l'effet.

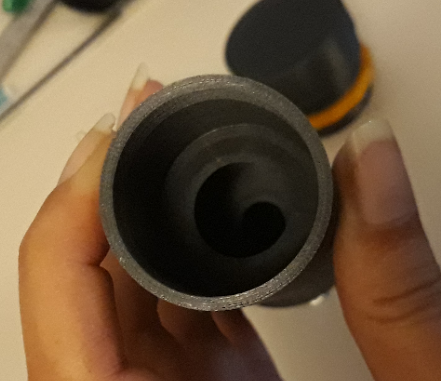

bafflage:

Je vous ferai un retour avec des poses de 1 a 3s sur phd2 quand les nuages se seront enfin barrés!!! J'avais fait avec le premier proto en 50/150, ça marchait très bien, je croise les doigts pour que ça reste suffisamment lumineux...



Je vais partager les stl sur le club impression 3D si y en a que ça tente,



Bonnes fêtes et bon ciel a tous,



Cécile



[Cissou8]

Bonsoir,



minilulu (c'est son nom) a enfin pu voir ses premieres etoiles hier soir. Montee sur la 61EDPH que j'ai enfin pu trouver d'occase.



Et elle en a vu plein! Le screenshot est pas fameux. J'ai un peu retouche le focus apres, mais j'ai oublie de refaire un screen. Ca c'est une expo de 2s dans PHD2. Elle a guide toute la soiree. J'ai pas encore essayer le mode multi-etoiles mais pas de raison qu'elle en trouve pas plusieurs a suivre. J'avais peur qu'elle manque de luminosite mais non, tout va bien.







Bon ciel,



Cecile



[manu69]

Salut

il m'intéresse ce projet

C’est imprimé en PLA ou en PETG ???

merci

cdt

[Cissou8]

Salut,

c'est fait en PLA, filament suunlu noir carbone, avec une alfawise 30 pro/pas de 0.12. Elle marche super bien et notament, elle permet le multistar avec phd2.

Si tu as une cam "courte", @nico1038 a modifié le modèle. Celui que je propose est fait pour une asi 120 mini, dont le capteur rentre beaucoup dans le PO. Tu devrais aller faire un tour dans le Club impression 3D, y a une discussion où j'ai déposé les stl et où on a parlé de cette différence cam courte ou longue.

C.

[lordzurp]

salut



je m'incruste sur ce fil, j'ai bien aimé l'idée de la lunette guide imprimée ... alors j'ai fait 2/3 modifs susr ma version



c'est un premier brouillon, j'attends la lentille et faut tester, mais voila ce que ça va donner, avec la camera HQ de la PI fondation (12Mpx, 1.55µm, ya un driver INDI)





[Hans Gruber]

Bonjour



J'ai commandé un doublet 30/120 pour fabriquer également ma lunette guide, par contre je m'y perd un peu dans cette histoire de baffle. A quelle distance est elle positionnée de la lentille frontale, et quel est son diamètre ?

[Cissou8]

@Hans Gruber,

j'ai mis mes traces pour les 2 baffles la:

En vrai, y en aurait 3, mais la premiere etait tellement peu epaisse que j'ai zappee de la mettre dans mon modele (voir plus haut dans ladite discussion). Tu peux les imprimer apres coup et les ajouter. Elles se glissent dans le tube et se positionnent contre des ergots en saillie a l'interieur.

[Hans Gruber]

Super, merci pour ce schéma.

[Hans Gruber]

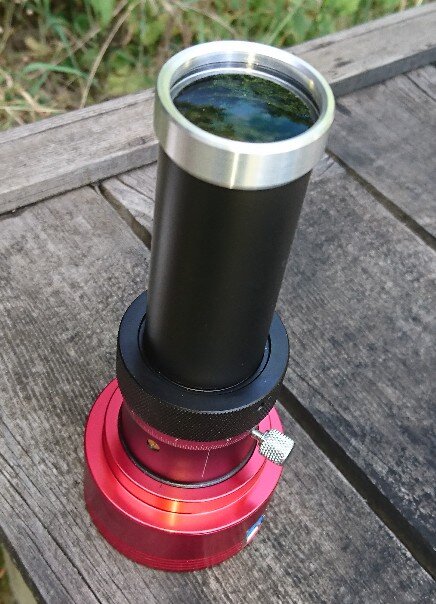

Voilà, je viens de terminer la mienne, une photo sur ma caméra guide :





La seule chose qui est imprimé c'est le cache (qui est cours d'impression) ; finalement j'ai tout fait par usinage.

Reste à faire des anneaux de fixation.
