Module GPS qui ne capte pas ?

[xs_man]

Hello la communauté,

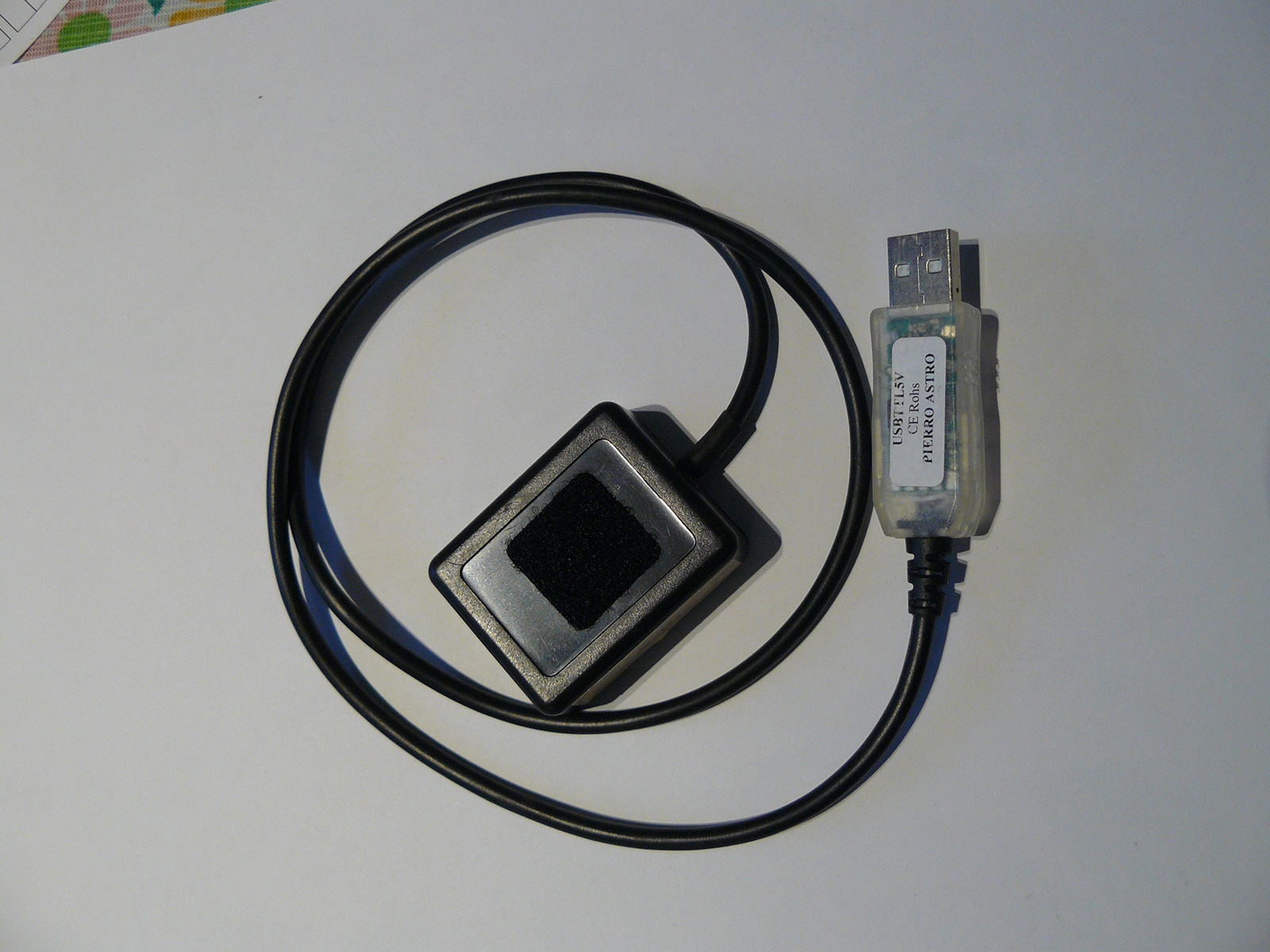

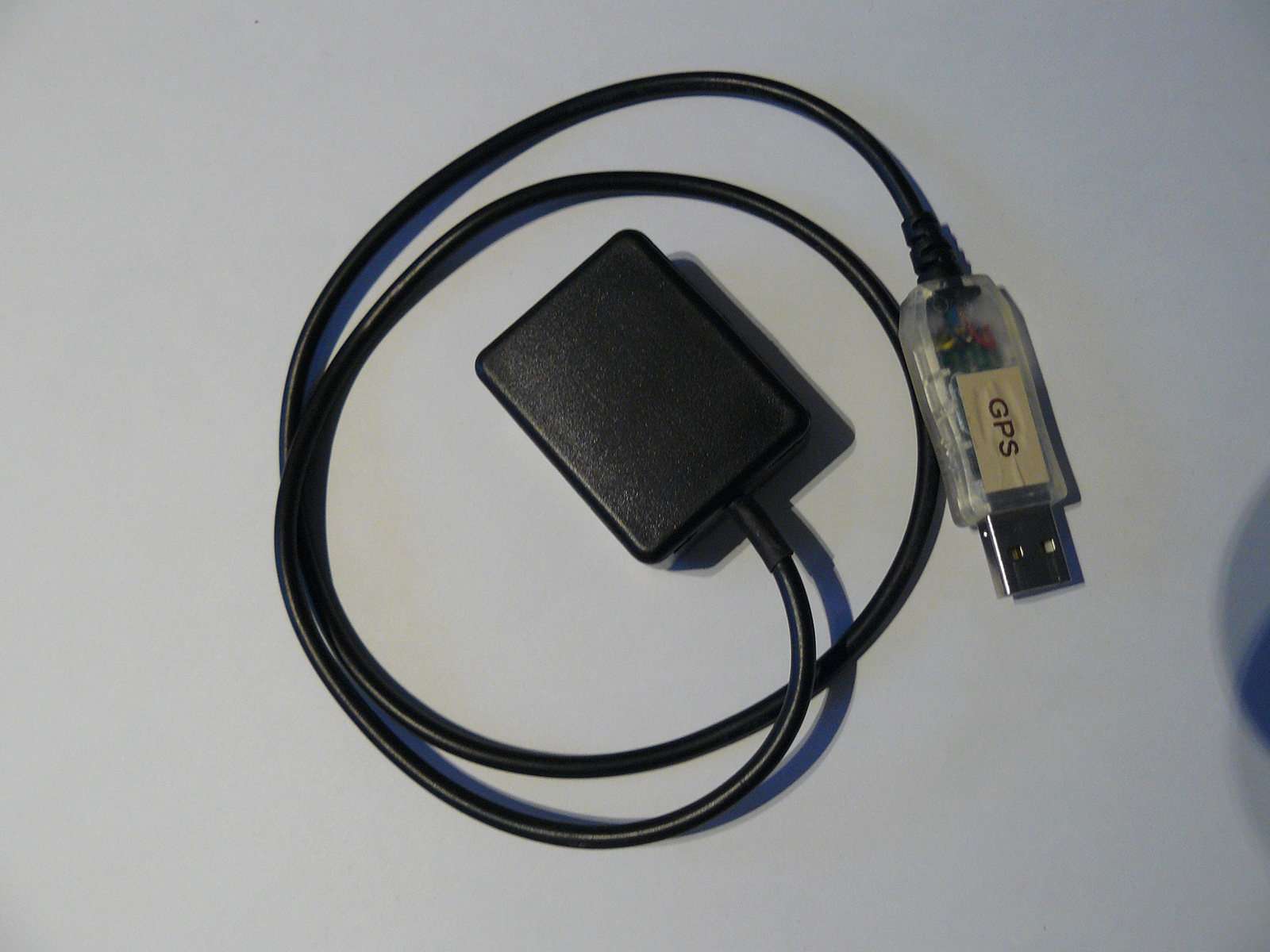

Lors d'un récent achat, j'ai "hérité" d'un petit module GPS Pierro-Astro  de ce type :







Il date de 2014 ou 2015 (?).

J'ai installé les drivers disponibles sur le site Pierro-Astro et le soft Polarscope sur mon PC Win 10  :



https://www.pierro-astro.com/materiel-astronomique/accessoires-informatiques/module-gps-usb-pour-pc-et-mac_detail

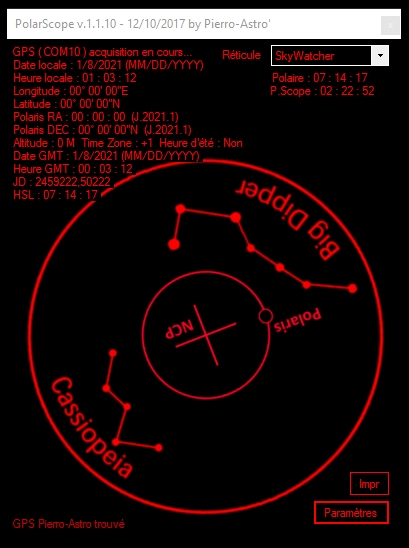

Le problème c'est que le module GPS est bien détecté mais apparemment il ne capte pas

les données. Il est constamment en acquisition.

Je ne sais pas si  c'est le fait qu'il ait quelques années et qu'il soit nécessaire de trouver des drivers plus

anciens ? Ou est-ce un autre problème ?

Si vous avez des idées, je suis preneur.



Merci pour votre aide  !





Albéric

Modifié 8 janvier 2021 par xs_man

[Alhajoth]

J'ai acheté un module O-GPS1 pour un reflex, et j'ai le même problème.

Je me demande si un environnement urbain n'en est pas la cause... La puce GPS est peut-être bien plus ancienne que ce qu'on trouve dans les smartphones d'aujourd'hui.

[Jean Louis]

Bonjour,



C'est peut être une fausse piste,mais ne faut il pas activer la localisation du PC?A moins que ce soit déjà fait ?Regarder du côté de la carte réseau?Tester ce module sur le PC d'un ami?



Jean Louis

Modifié 9 janvier 2021 par Jean Louis

[Jean Louis]

Bon,



Sur la page concernant le GPS,il y a un lien conseillé dans l'encart en bas de page.https://www.pierro-astro.com/materiel-astronomique/accessoires-informatiques/module-gps-usb-pour-pc-et-mac_detail

C'est ces drivers conseillés qui ont été installés?



jean Louis

[olivdeso]

Le 08/01/2021 à 22:02, xs_man a dit :

Ou est-ce un autre problème ?



probablement un problème d'éphémérides. Lors d'un démarrage à froid, si il est complètement perdu, ça peut prendre jusqu'à 30min pour se recaler, voir pire si il capte mal.

Pour éviter ça et faire un démarrage tiède au deuxième coup, il faut mémoriser les éphémérides. Pour ça il doit y avoir une pile (CR2032) quelque part. à changer. Mais le premier coup restera très long, il faut le faire dans un endroit bien dégagé pour qu'il voit une bonne portion du ciel en direct.

[Jean Louis]

Il y a 2 heures, olivdeso a dit :



probablement un problème d'éphémérides. Lors d'un démarrage à froid, si il est complètement perdu, ça peut prendre jusqu'à 30min pour se recaler, voir pire si il capte mal.

Pour éviter ça et faire un démarrage tiède au deuxième coup, il faut mémoriser les éphémérides. Pour ça il doit y avoir une pile (CR2032) quelque part. à changer. Mais le premier coup restera très long, il faut le faire dans un endroit bien dégagé pour qu'il voit une bonne portion du ciel en direct.

Je n'osais le dire,oui,ce GPS  a t'il été testé en extérieur?Pile ou condensateur comme le gps interne des CPC.



Jean Louis

[olivdeso]

Effectivement avec une super capa on peut garder l'horloge quelques jours mais pas beaucoup plus. Tout dépend de la taille de la capa qu'il ont mis.

De mémoire avec 1/2 Farad on tient en gros 48h. c'est l'ordre de grandeur, c'est probablement un peu plus, mais comme on sort rarement en ce moment, possible qu'il faille redémarrer à froid.

Avec les éphémérides, la synchro prends moins de 1min30. Souvent nettement moins.

Mais en résumé sans les éphémérides, c'est très long donc il faut bien attendre avant de conclure quoi que ce soit.

Parfois les GPS usb ont une petite led qui clignote toute les secondes (signal PPS ou 1PPS = 1 pulse per second). C'est signe que l'horloge GPS est parfaitement synchronisée et la led signale les secondes très précisément. On peut s'en servir comme horodatage de précision si la led est dans le champ de la caméra, en plus de l'heure remontée au PC.



[xs_man]

Salut Olivier,

Salut Jean-Louis,

Salut Alhajoth,



Merci de m'avoir guidé par vos différentes suggestions.

Alors voilà comment j'ai résolu le problème :

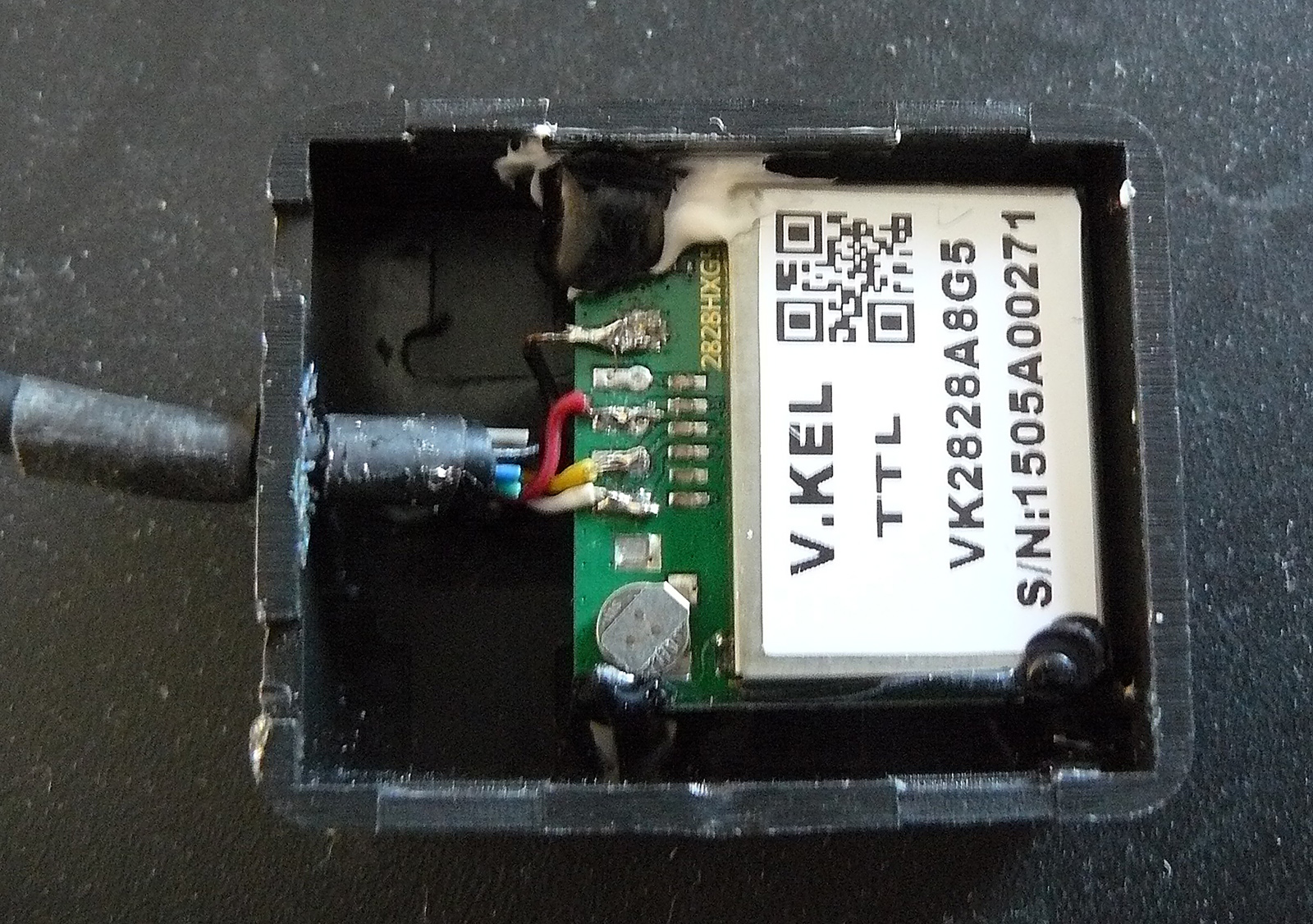

J'ai ouvert le boitier.





Et là plusieurs problèmes :

- les soudures ne sont pas top,

- On le voit en haut, sur le fil noir, un petit filament créé un pont avec emplacement d'à côté,

- le câble tourne sur lui-même, il n'y a pas d'arrêt de traction !

- 2 points de colle sur 3 de maintient du petit



Donc j'ai refait les soudures, supprimé le pont, recollé le circuit à la colle silicone, et aussi collé le câble pour

réduire le risque de torsion. Et enfin rebranché le boitier toujours ouvert sur le PC.



Attente de 2 ou 3 heures, et je remarque enfin une petite Led verte qui clignote sur le circuit !

Ouverture du soft GPSRead....  Et là, enfin  ça marche correctement !

J'ai vérifié, les coordonnées affichées par le soft Polarscope et GPSRead correspondent bien, j'habite

en effet chez moi.... Champagne !

Le temps d'initialisation est vraiment long, il faut que je comprenne pourquoi : non détection des

satellites (j'ai testé en intérieur, ça n'aide pas !), recharge d'une pile nécessaire au fonctionnement,

ou alors le fait qu'il soit de 2014 ou 2015 ?



Bon, plus qu'à le tester encore un peu, éventuellement aménager un petit trou au-dessus de la Led,

le boucher avec quelque chose de transparent.  Et enfin revente, la géolocalisation je n'ai aucune utilité



Un grand merci pour votre aide en tout cas.

Si ça peut un jour aider quelqu'un d'autre...



Albéric

[22Ney44]

En bas légèrement décentrée à gauche, il semble y avoir une pile bouton. Si c'est le cas, où en est-elle de sa charge ?



Ney

[Alhajoth]

il y a 32 minutes, xs_man a dit :

les soudures ne sont pas top



En effet ! On dirait que ça a été rafistolé avec quelqu'un d'aussi mauvais que moi en soudure ! Ton vendeur, peut-être ?



il y a 33 minutes, xs_man a dit :

Le temps d'initialisation est vraiment long, il faut que je comprenne pourquoi



Et c'est systématique, ou dorénavant, ça va plus vite ?

[22Ney44]

il y a 1 minute, Alhajoth a dit :



Et c'est systématique, ou dorénavant, ça va plus vite ?

Je ne sais si ça peut contribuer. J'ai un GPS TomTom pour ma moto. Lorsque je fais la mise à jour des données satellites dans la maison, ça me prend quelque fois près de 20 minutes. La même manip dehors, entre 1 à 2 minutes. On a peut être le même phénomène ici.

Ney

[xs_man]

Il y a 2 heures, 22Ney44 a dit :

En bas légèrement décentrée à gauche, il semble y avoir une pile bouton. Si c'est le cas, où en est-elle de sa charge ?



Ney



Oui je me suis aussi posé la question. Olivier a posé la question plus haut.

Mais bon l'idée n'est pas d'investir  mais de le revendre.



Citation

les soudures ne sont pas top

En effet ! On dirait que ça a été rafistolé avec quelqu'un d'aussi mauvais que moi en soudure ! Ton vendeur, peut-être ?



Non, je pense que c'est comme ça d'origine, c'est fait à l'économie, ça se voit.



Citation

Et c'est systématique, ou dorénavant, ça va plus vite ?



Non c'est toujours très long, donc la pile est probablement fatiguée



Citation

Je ne sais si ça peut contribuer. J'ai un GPS TomTom pour ma moto. Lorsque je fais la mise à jour des données satellites dans la maison, ça me prend quelque fois près de 20 minutes. La même manip dehors, entre 1 à 2 minutes. On a peut être le même phénomène ici.

Ney



Il faut que je tente en extérieur un de ces 4.



Albéric



[Gandalf]

La pile bouton sur les modules GPS permet de mémoriser un certain nombre de paramètres qui accélèrent la phase d'acquisition d'un fois sur l'autre.

La première phase est longue (surtout si la réception est mauvaise) mais si la pile est ok, après ça va vite.



La maladie de ces modules, c'est la pile qui se décharge. Tu peux la dessouder (ça n’empêchera pas au module de fonctionner) et tu verras, en la mesurant qu'elle est complètement déchargée.

Je remplace systématiquement les piles HS par des supports de pile bouton, comme ça je peux les remplacer sans avoir besoin de fer à souder.

Le type de pile n'a pas d'importance (CR2025, CR2032...) car elle ne sont pas rechargeable, plus c'est gros plus tu augmentes l'espérance de vie. Le choix est plutôt guidé par l'espace à disposition.

ATTENTION toute fois, certains modules utilises des piles boutons 1,5V et d'autres des 3.2V.

Il me semble que la batterie du V.KEL est une MS621FE et la puce une G8020-KT



Autre remarque: Le coté antenne à orienter vers le ciel, c'est celui là:



Enfin la capacité d'un module à ce caler rapidement dépend de la génération de la puce embarquée. De plus certaines puces permettent de ce caler sur plusieurs constellations (GPS, GLONASS, Galiléo...)

Datasheet: VK2828U7G5LF  (quasi identique au PCB près)



JL

[Jean Louis]

C'est vrai,on ne pense pas toujours à ouvrir un boitier électronique quel qu'il soit et vérifier si tout est conforme.En tout cas,bonne nouvelle Albéric😎

Juste pour info,sur les GPS interne Celestron,c'est bien un condensateur.



Jean Louis

[Alhajoth]

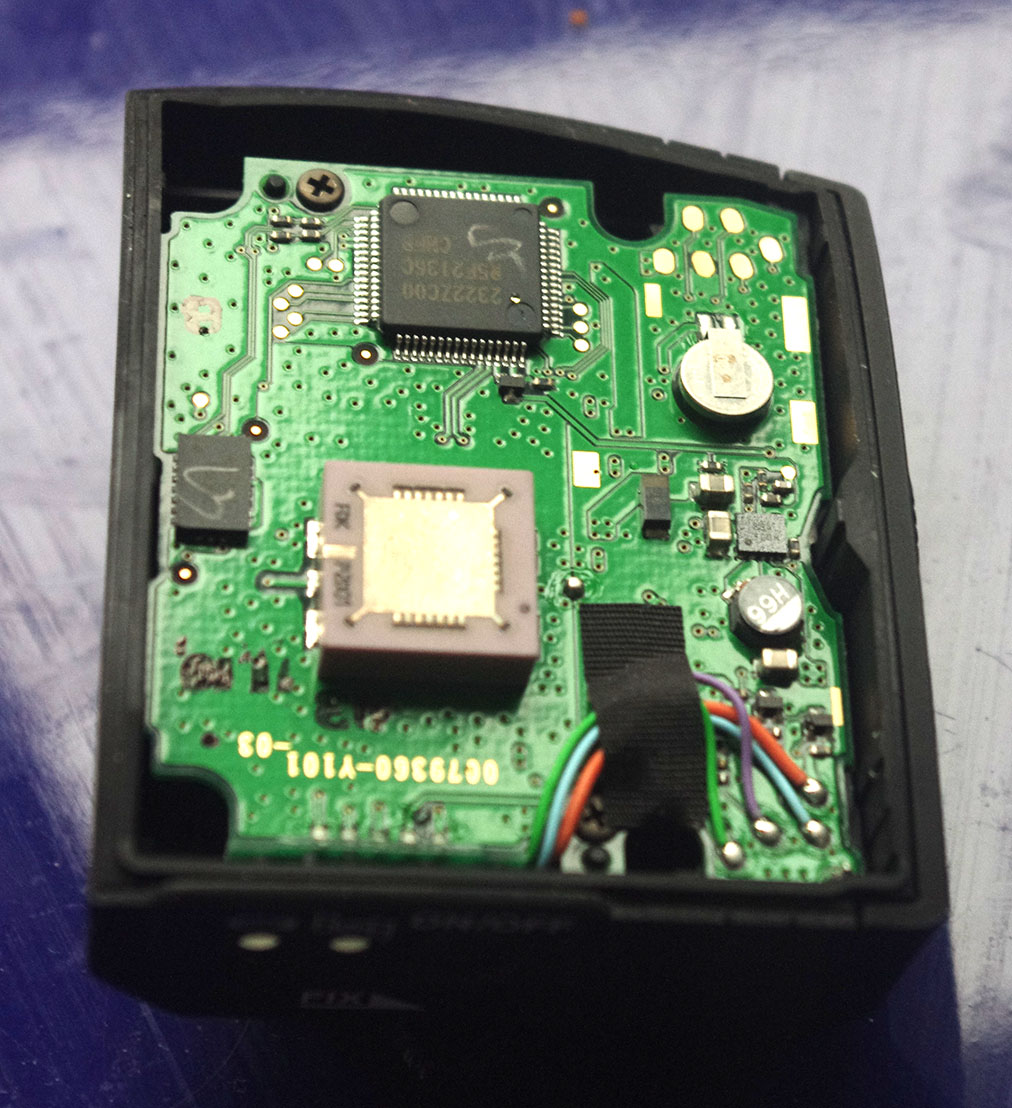

@Gandalf Tu parles bien de ce qu'on peut voir en haut à droite sur cette photo ?



[Gandalf]



JL

[Alhajoth]

Bon, je viens de mesurer la tension aux pattes, et je trouve 1,2 V. Je n'arrive pas à connaître la référence de la pile, mais vu sa petite taille et la valeur de la tension, celle-ci me paraît correcte.

Je vais tenter de capter le signal pendant 2 ou 3 h, comme @xs_man !

[Gandalf]

La taille de la pile n'est pas significatif de la tension nominale. Celle du V.KEL est toute petite et est sensée faire 3V.

D'autre part, une pile HS n’empêche pas l'acquisition, mais permet de sauvegarder les paramètres d'un coup sur l'autre pour accélérer les futurs acquisitions.



JL

[olivdeso]

Le 10/01/2021 à 18:19, xs_man a dit :

j'ai testé en intérieur, ça n'aide pas !

tu m'étonnes, comment tu veux qu'il voie les satellites ? il faut au moins 2 satellites en vue directe (ou un répéteur GPS, mais c'est pas courant). Les ondes 1,6Ghz ne passent pas à travers les murs, ça rebondit dessus avec de l'atténuation. Après quelques rebonds ça finit par arriver à l'antenne de réception, mais il ne reste plus grand chose...tu as du bol que ça marche en intérieur déjà, ça doit être un chipset relativement moderne, un SIRF III ou plus récent. A partir de cette génération, la sensibilité avait atteint le max théorique, (-160 dBm environ ce qui est juste énorme, le bluetooth LE c'est -100dBm pour donner une idée,) c'est ce qu'on retrouve dans les Tom-Tom par ex.

Mais pour autant  ça ne passe pas à travers les murs.



Il y a 8 heures, Alhajoth a dit :

Bon, je viens de mesurer la tension aux pattes, et je trouve 1,2 V. Je n'arrive pas à connaître la référence de la pile, mais vu sa petite taille et la valeur de la tension, celle-ci me paraît correcte.

 ah je pense aussi que c'est une pile 3V lithium. Et même si c'était du 1,5V nominal Alkaline, elle serait morte en dessous de 1,3V de toutes les façons. Donc à changer.

[xs_man]

Le 11/01/2021 à 21:39, olivdeso a dit :

tu m'étonnes, comment tu veux qu'il voie les satellites ? il faut au moins 2 satellites en vue directe (ou un répéteur GPS, mais c'est pas courant). Les ondes 1,6Ghz ne passent pas à travers les murs, ça rebondit dessus avec de l'atténuation. Après quelques rebonds ça finit par arriver à l'antenne de réception, mais il ne reste plus grand chose...tu as du bol que ça marche en intérieur déjà, ça doit être un chipset relativement moderne, un SIRF III ou plus récent. A partir de cette génération, la sensibilité avait atteint le max théorique, (-160 dBm environ ce qui est juste énorme, le bluetooth LE c'est -100dBm pour donner une idée,) c'est ce qu'on retrouve dans les Tom-Tom par ex.

Mais pour autant  ça ne passe pas à travers les murs.



Oui mais fait  chaud dans ma maison et par contre  ça caille pas chaud dehors.... Dur de veillir.

Il faut que je teste ça ce WE.



Encore merci, ce fut en tout cas très instructif.



Albéric

[olivdeso]

mets le derrière une fenêtre, ou une véranda. il faut qu'il puisse voir une bonne portion du ciel directement, car les satellites défilent assez vite et il n'y en a pas tant que ça. Entre des immeubles assez haut on a aussi le problème.

[TuxAstro]

Bonsoir à tous,



Peut-être cela pourrait vous aider:

https://www.lemondeinformatique.fr/actualites/lire-des-systemes-gps-frappes-par-un-bug-le-6-avril-2019-74614.html#:~:text=Identifié sous le nom de,1024 (2 puissance 10).&text=Avant un deuxième 1024 semaines suivantes%2C précisément ce 6 avril 2019.



Pour ma part j'ai un GPS qui ne fonctionne plus à cause de cela ....😒

[Jean Louis]

Bonjour,



Dans un moteur de recherche vous tapez "gps rollover problem",voue tomberez parmi les liens,sur ceux de Cloudy Nights et un  de Webastro😉



Jean Louis

[teko38]

Bonjour

J'ai également ce gps

Il fonctionne a l’intérieur près d'une fenetre

J'ai eu plus de chance au niveau cablage

La photo est une vue de dessous

Cdt Daniel



Modifié 14 janvier 2021 par teko38

[xs_man]

Salut Daniel,



Ah oui le tiens est nettement mieux soudé !

En plus ils ont eu la bonne idée de coller le câble pour éviter la torsion !



Te rappelles-tu combien tu l'as acheté ? Et quand ???



Albéric

Modifié 14 janvier 2021 par xs_man

[teko38]

Bonjour

il y a 24 minutes, xs_man a dit :

Te rappelles-tu combien tu l'as acheté

Acheté chez PA en OCT 2016 au prix de 59 €

Cdt Daniel

[xs_man]

à l’instant, teko38 a dit :

Bonjour

Acheté chez PA en OCT 2016 au prix de 59 €

Cdt Daniel



Donc même prix qu'aujourd'hui.

Merci Daniel !



Albéric



[teko38]

Bonjour

Mon accu semble également hs

Le démarrage est long

Gps alimenté en usb tension aux bornes de l'accu 2.9 v

Gps non alimenté tension au bornes de l'accu 0.2 v après une utilisation précédente de 4h

La led verte est l'impulsion pps qui indique une bonne  réception

Je suppose que c’est un accu lithium

Cdt Daniel

Modifié 14 janvier 2021 par teko38
