fabrication d'un observatoire + tourelle d'observation

[Vtec35]

bonjour tout le monde



comme beaucoup de monde un peu la flemme de sortir le matos et de tout installer pendant 1h par temps froid



je vais donc entre prendre mon installation



la premiere chose va etre deja de preparer une tourelle, je vais commencer le dessin ce soir, et le soumettre à un ami pour usinage en inox



cette tourelle, reprendra bien la forme du support sur trepied, avec 3 point de reglage le tout usiner en inox





pour le montage, une dalle en beton sera faite, et pour le pied du beton sera coulé dans un tube pvc diametre 125 minimum, le tout bien ferrailler





la seule question que je me pose c est: est ce que je fige la hauteur de la tete maintenant en scellant ma platine, ou bien je fixe une platine d'adaptation,  sur la quelle je peux monter une tube en inox de la longueur voulu, sur laquelle je viens ensuite boulonner ma platine reglable?





ensuite et bien l'abris, cela ne sert a rien de reinventer le fil à couper le beurre, l'idée est de trouver un abris de jardin bon marché, de decouper le toit pour qu il devienne coulissable, avec qq petite astuce pour qu'il ne gene pas la vue, et reflechir à une assistance electrique pour le deplacer si rail à 45°

[Vtec35]

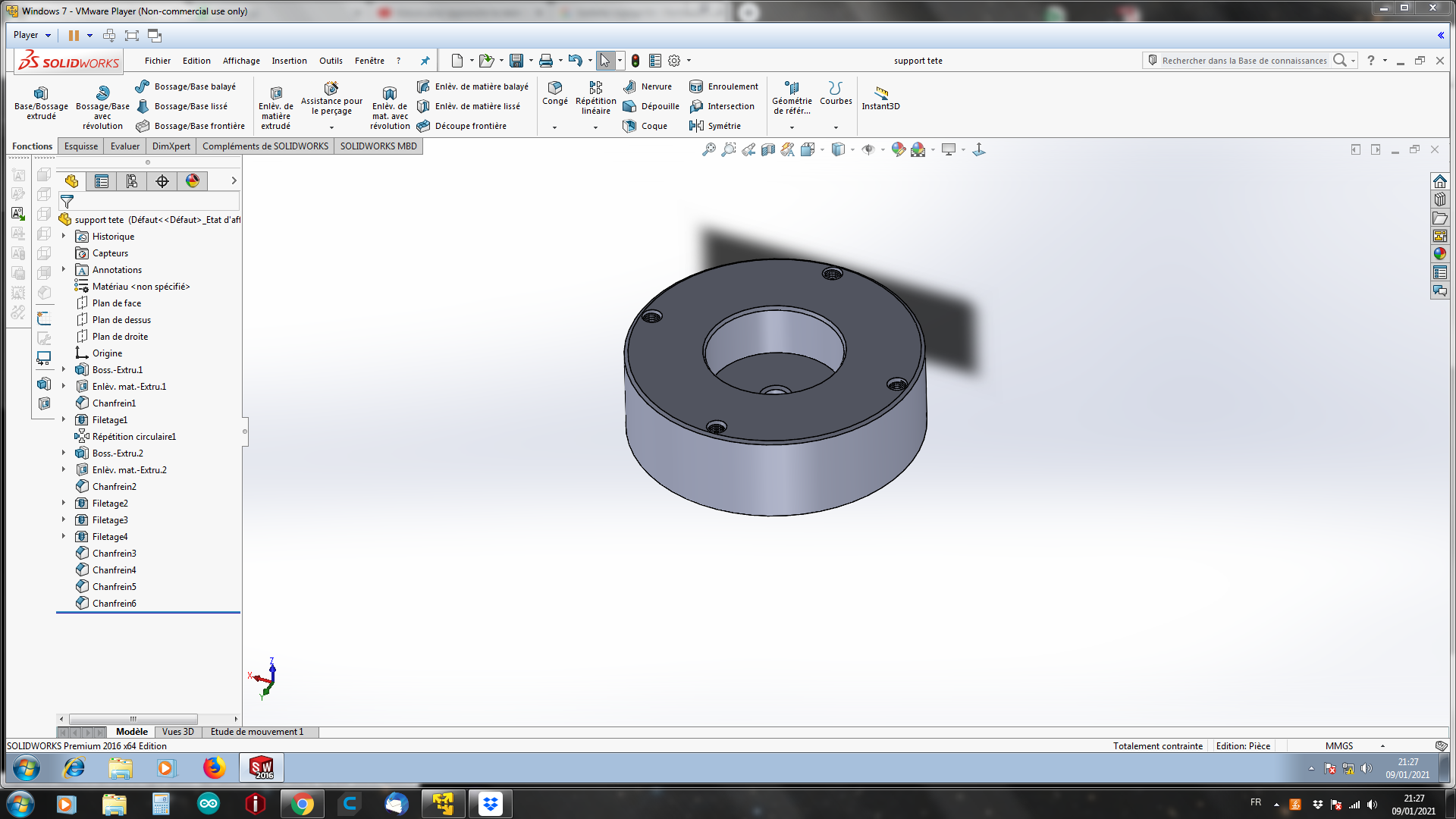

voici une premiere ebauche de la partie qui se fixera sur la monture

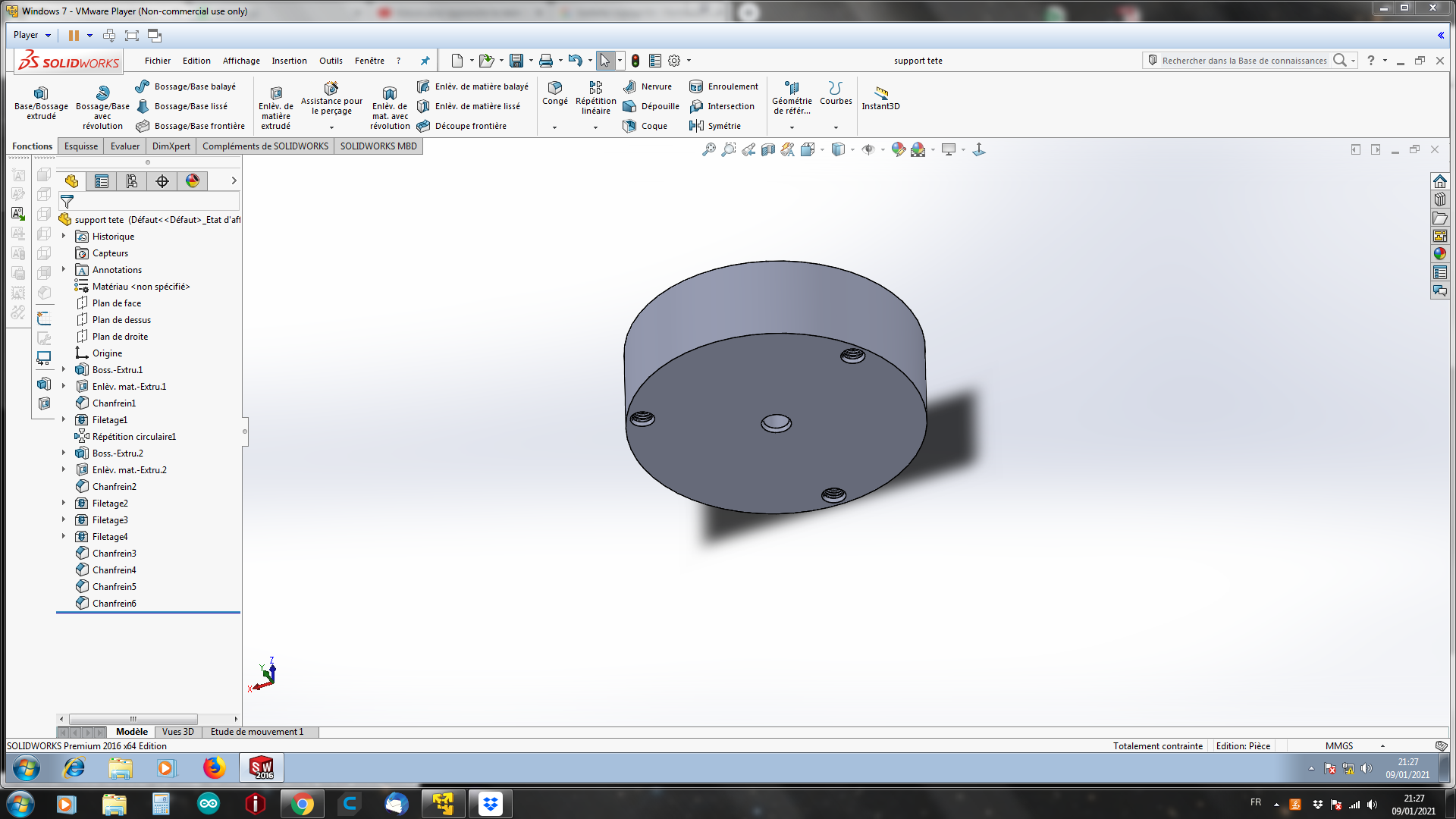

en dessous 3 tige fileté en m10, je vais voir a faire fabriquer des bielletes  a pas inversé, pour facilité la reglage de l assiette les biellettes seront les plus courte possible pour eviter la flexion, mais devront avoir une longueur suffisante pour y passer l'axe fileté m10 centrale de la monture





ensuite reste à faire l'autre partie qui ira coté colonne

[Vtec35]

conçernant la hauteur du telescope,par rapport au toit de l abris



l'ideal serait une position de repos ou le tube est le plus bas possible, comme ça on coulisse le toit par dessus, lorsqu on enleve le toit, on peu talors deployer le tube

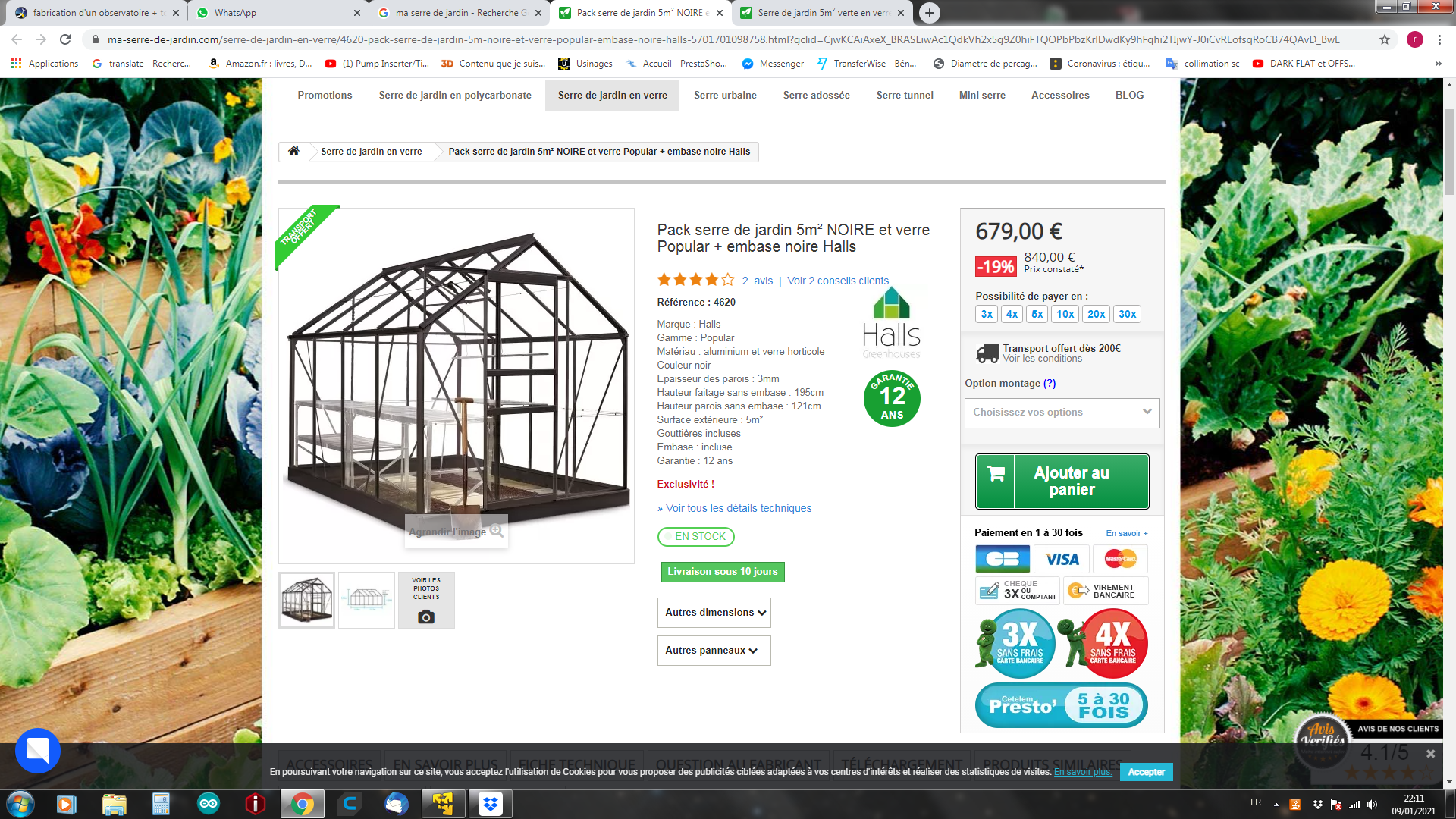

conçernant le choix de l'abris, apres avoir jeter un oeil rapide à taille egal et prix quasi egale, je prefere me tourner vers une serre pour une  raison



l'aspect esthetique, pour l'implanter sur le terrain le telescope lui même devient un element decoratif



par exemple:



donc l'idée sera de reguler la temperature pour eviter la fournaise, donc deja lucarne automatique et assombrissement du toit





ensuite pour la modification du chassis, le site motedis sera impeccable, l'idée est de la monté tel quel, puis prevoir une decoupe des façes avant et arriere, kit à refaire découpé des panneaux de verre, creer une ceinture sur l'embase, et une autre sur le toit



puis de faire une systeme de coulisse sur galet



Modifié 10 janvier 2021 par Vtec35
