motorisation double axe pour monture new polaris avec moteur de MAP

[manu69]

Bonjour à tous

je vous en avais déjà parlé de cette motorisation mais la voilà terminée je n'y crois pas mes yeux mais elle existe enfin

après des heures de codage et de montage il me reste plus qu'à changer les moteurs que j'ai employés pour faire la maquette par des moteurs plus puissants

la raquette fait aussi le suivi automatique (compensation de la rotation de la terre)

jusque-là il y a que les moteurs avec les boutons mais je vais encore rajouter les choses suivantes

une prise pour l'autoguidage

une prise USB pour la connexion au PC

créer un driver ascom (j'ai trouvé comment faire)

rajout d'écran LCD

et si j'ai le temps je remplacerais tous ces boutons et l'écran LCD par un écran tactile qui permettra de faire aussi du GOTO

voilà je vous laisse regarder les photos de cette magnifique invention

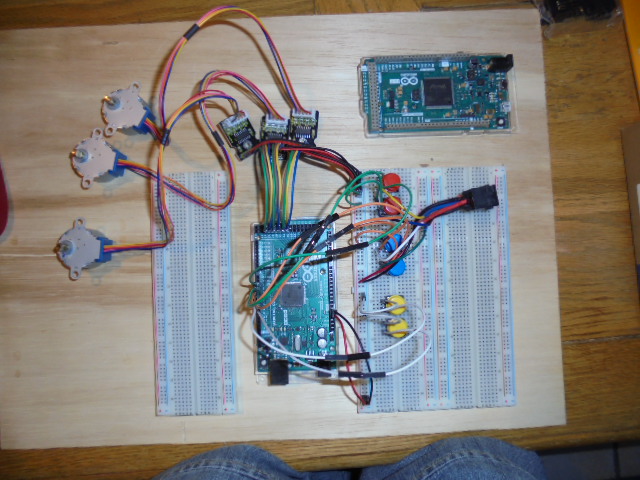

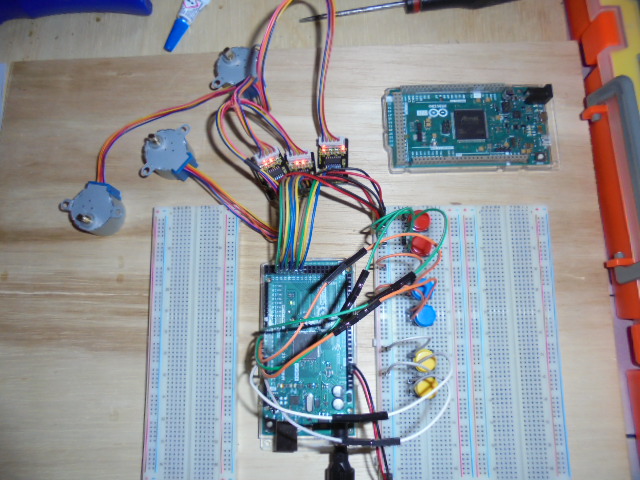

l'ensemble

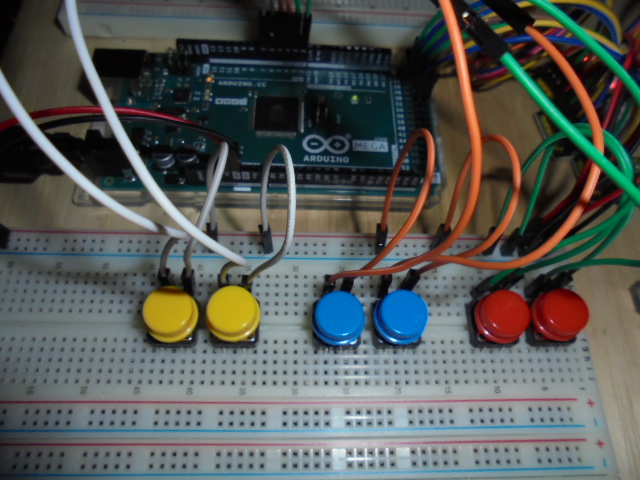

les boutons (jaune = MAP, bleu moteur DEC, et rouge moteur AD)

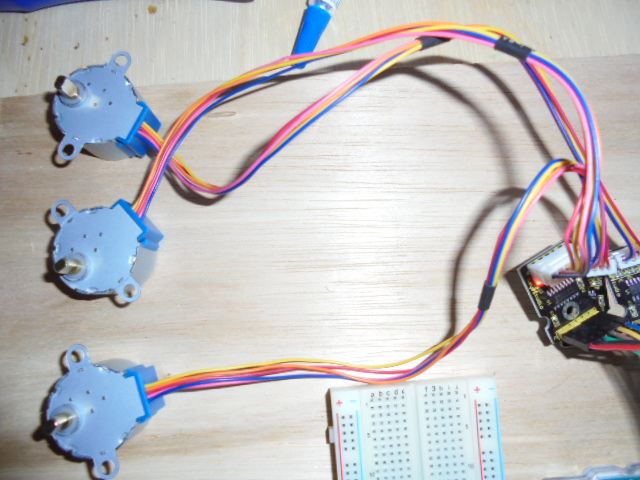

et les moteurs

merci de vos commentaires, de vos avis et de vos suggestions

cdt

[22Ney44]

Ouaouououou !

Félicitations @manu69. Le prototype devient démonstrateur. "Yapluqua" passer à la version opérationnelle. A disposition pour calculer les étages de réduction si nécessaire.



Ney

[manu69]

il y a 55 minutes, 22Ney44 a dit :

A disposition pour calculer les étages de réduction si nécessaire.

Merci mais je pense mettre des coupleurs d'axes donc pas de réduction sinon je te tiens au courant



j'ai aussi oublié de remercier arduino keyestudio Amazon et surtout le forum Arduino qui m'a beaucoup aidé

cdt



Modifié 20 janvier 2021 par manu69

[22Ney44]

il y a 54 minutes, manu69 a dit :

Merci mais je pense mettre des coupleurs d'axes donc pas de réduction

Pas de quoi !

Serviteur

[manu69]

Je continue mon "travail"

je suis en train de coder l'écran lcd j'espère avoir terminé demain

je vous ferais part du résultat

pour le GOTO il faudra encore attendre mais ça m'a l'air quand même assez simple pour le GOTO car tu peux programmer la position des moteurs et la reconnaître

cdt

[manu69]

Merci à vous @22Ney44@heliosblet aux autres lecteurs

j'ai commandé le nécessaire pour continuer

les prises pour l'autoguidage (très simple à brancher car pas obligation de programmer)

des prises USB pour connexion à l'ordinateur

les moteurs ainsi que leurs drivers

je suis en train de coder l'écran ce qui va prendre plus de temps que prévu

cdt

[22Ney44]

Bonjour @manu69,

Le chantier avance à grands pas ! Quels moteurs avez-vous choisi ?



Ney

[manu69]

Je vous donne la recette complète, je vous mettrais le code quand tous sera fini

Ceux-ci pour la monture  https://www.amazon.fr/gp/product/B00QEVLDVO/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

et un comme ça pour le porte oculaire https://www.amazon.fr/gp/product/B077ZPW7VT/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

et les drivers c'est ceux-ci https://www.amazon.fr/gp/product/B0798JCY93/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1

les prises d'autoguidage https://www.amazon.fr/gp/product/B01J3SK9IW/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

prises USB https://www.amazon.fr/gp/product/B076Q8DZHP/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

l'arduino Mega 2560 https://www.amazon.fr/gp/product/B0046AMGW0/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&psc=1

les boutons https://www.amazon.fr/gp/product/B078ZDK6KZ/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

les câbles https://www.amazon.fr/gp/product/B07D5XF44S/ref=ppx_yo_dt_b_asin_title_o09_s00?ie=UTF8&psc=1

les "supports" pour l'expérience (plus tard je ferais un circuit imprimé personnalisé avec EAGLE) https://www.amazon.fr/Breadboard-Carte-dexpérimentation-Soudure-Solderless/dp/B073XH9GCQ/ref=sr_1_22?crid=3QP9UOSOANJGK&dchild=1&keywords=breadboard+arduino&qid=1611394775&sprefix=braed+board+a%2Caps%2C208&sr=8-22

en vrai ce sont ceux-ci mais ils ne sont plus disponible https://www.amazon.fr/gp/product/B07DNB49FF/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

et c'est tout pour l'instant

je vous tiens au courant pour l'écran tactile car je suis encore pas décidé

cdt



Modifié 23 janvier 2021 par manu69

[heliosbl]

bravo pour le travail ,ça me donne envie de refaire de l'électronique bon sûr pas si dur , mais dans mon fourbit il doit y a voir des moteurs pas à pas et vu le prix des commandes de moteurs je vais voir déjà une commande de map..

en tout cas bravo!

[manu69]

Merci

pour l'écran c'est programmé il me reste à comprendre pourquoi il n'affiche rien

je vous mets ce qu'il y a marqué dessus si quelqu'un trouve le problème (j'ai aussi demandé au forum arduino pas de réponse pour l'instant)

TC1602A-21T(R)(3)

201500204865

merci

en tout cas demain j'ai les autres donc les moteurs définitifs qui viennent avec les prises d'autoguidage

donc je pourrais continuer sans écran si le problème persiste



cdt

[manu69]

J'ai finalement décidé de laisser tomber l'écran LCD car c'est un peu inutile si pas de GOTO

mais l'écran tactile pour le GOTO reste toujours présent

vivement demain avec le port d'autoguidage

cdt

[manu69]

Me revoilà

avec la prise d'autoguidage pas encore les moteurs car les drivers arrivent ce soir donc demain je vous ferais un retour avec les moteurs

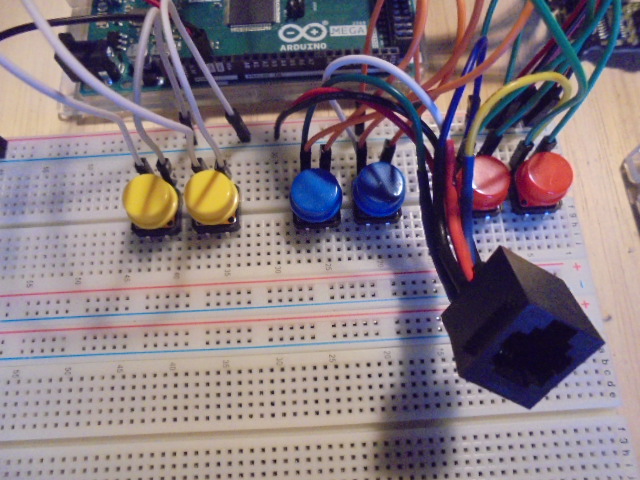

voilà donc cette prise





Qu'en pensez-vous ???



cdt

[22Ney44]

il y a 16 minutes, manu69 a dit :

Me revoilà

avec la prise d'autoguidage pas encore les moteurs car les drivers arrivent ce soir donc demain je vous ferais un retour avec les moteurs

voilà donc cette prise



Qu'en pensez-vous ???



cdt

Bonjour @manu69,



Que ça va faire une drôle de concurrence aux marchands. Ça semble si facile ! En réalité je crois qu'il y a une somme de travail, de recherche, de mise au point assez considérable derrière ce beau démonstrateur.

Ce qui me surprend un peu, c'est le faible nombre d'interventions sur ce post, ça devrait intéresser un paquet de personnes votre réalisation quand même !

Félicitations et courage pour continuer.



Ney

[manu69]

Merci ney

j'ai les drivers qui viennent d'arriver



je ne garantis pas le retour pour ce soir mais pour demain c'est promis

la cause est que je dois encore comprendre et étudier les différentes broches du driver et surtout je dois modifier mon code

cdt

il y a 31 minutes, 22Ney44 a dit :

En réalité je crois qu'il y a une somme de travail, de recherche, de mise au point assez considérable derrière ce beau démonstrateur.

oui en effet

cdt

Modifié 22 janvier 2021 par manu69

[manu69]

Merci pour ton appréciation @cajuva

pour les moteurs je reviendrais dans la journée

cdt

[waogll]

Je crois que le lien pour les "supports" n'est pas le bon, mais pas de problème on y survirera 😉



Effectivement ça donne envie de s'y remettre et la commande de MAP semble l'idéal pour commencer @heliosb



Je vais suivre la suite avec intérêt @manu69



Modifié 23 janvier 2021 par waogll

[manu69]

il y a 21 minutes, waogll a dit :

Je crois que le lien pour les "supports" n'est pas le bon, mais pas de problème on y survirera 😉

Merci pour la remarque j'ai édité mon message

cdt

[manu69]

Re

désolé pour le retard j'avais un problème d'alimentation

j'ai remplacé les moteurs chuis content

à présent il reste à trouver une alim qui donne beaucoup de courant sans devoir cramer

j'ai pu tester les moteurs pendant quelque minutes et ils fonctionnent c'est l'essentiel

je vous joins quelques photos de la progression de mon invention

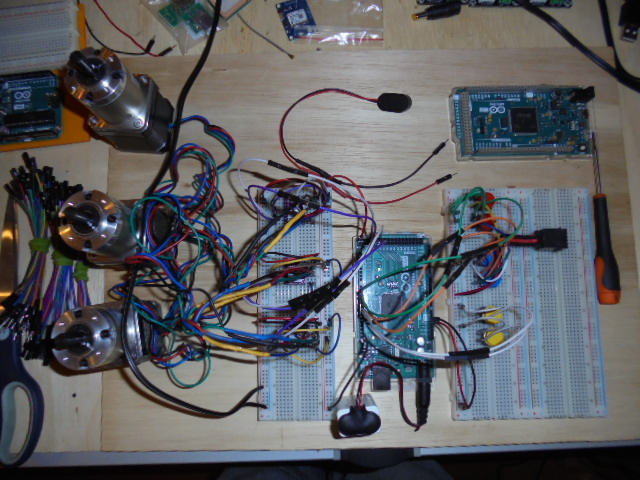

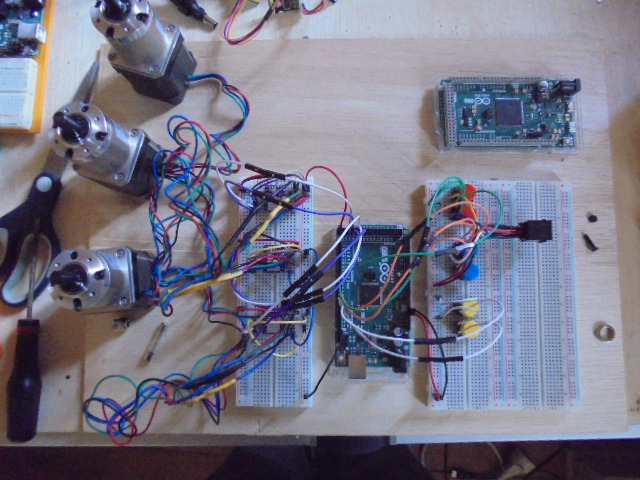

l'ensemble

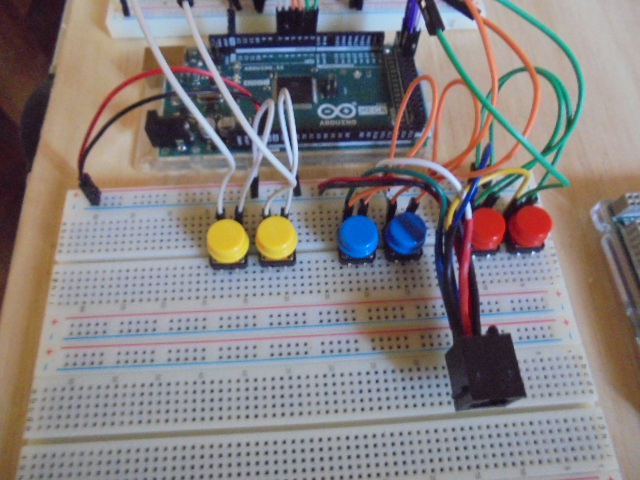

les boutons et la prise d'autoguidage (ici rien n'a encore changé)

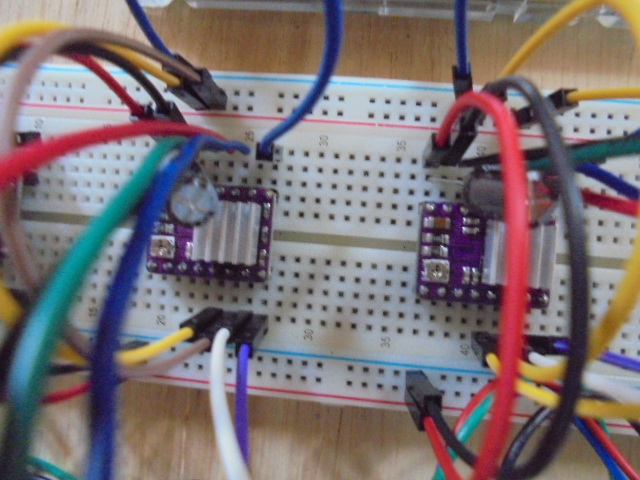

et les drivers il y en un qui n'est pas sur cette photo mais sur la photo de l'ensemble)

je rajouterais un GPS que j'ai trouvé sur ma table d'électronique

je vous tiens au courant pour les prochains changements

cdt

Modifié 24 janvier 2021 par manu69

[22Ney44]

Bonjour @manu69,

Plus ça va et plus ça va ! Que dire de plus, le travail ça paye !



Ney

[manu69]

Bon pour continuer je rajoute à cette recette

un écran tactile https://www.amazon.fr/gp/product/B07N4KXP5X/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

un module Bluetooth pour la connexion sans fil https://www.amazon.fr/gp/product/B074GMQ6G3/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

les prises USB que j'ai cité plus haut

Le 21/01/2021 à 12:15, manu69 a dit :

prises USB https://www.amazon.fr/gp/product/B076Q8DZHP/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

une alimentation https://www.amazon.fr/gp/product/B07FLZ1SGY/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

un câble USB pour la connexion filaire https://www.amazon.fr/gp/product/B08GFNXB1Z/ref=ppx_od_dt_b_asin_title_s01?ie=UTF8&psc=1

et un kit de résistances je vous le citerais plus tard car je ne sais pas s'il me sera utile

en parlant de résistances j'ai aussi mis un condensateur 100µf par moteur pour la sécurité https://www.amazon.fr/Chimique-Condensateur-100µF-105°C-RJL-50V101MG3/dp/B07H9DHMGV/ref=sr_1_23?crid=163I7NMMML7NB&dchild=1&keywords=condensateur+100µf&qid=1611504538&sprefix=condensateur+100µ%2Celectronics%2C215&sr=8-23

et encore un kit de câbles car il commence à en avoir de moins en moins https://www.amazon.fr/gp/product/B07GJLCGG8/ref=ppx_od_dt_b_asin_title_s00?ie=UTF8&psc=1

j'aimerais aussi connaitre vos systèmes d'exploitation ainsi que leurs versoin pour l'astro car je vais réaliser une application donc histoire de rendre tout le monde heureux

moi je suis sous Windows 10 64 bits édition PRO

cdt

Modifié 24 janvier 2021 par manu69

[22Ney44]

il y a 2 minutes, manu69 a dit :

j'aimerais aussi connaitre vos systèmes d'exploitation ainsi que leurs versoin pour l'astro car je vais réaliser une application donc histoire de rendre tout le monde heureux

moi je suis sous Windows 10 64 bits

cdt

Bonjour @manu69

Également sous Windows 10 édition familiale.

Quelle application envisagez-vous de réaliser ?

Ney

[manu69]

il y a 1 minute, 22Ney44 a dit :

Quelle application envisagez-vous de réaliser ?

Aucune idée mais je dois connaître vos systèmes pour faire un brouillon

il y a 2 minutes, 22Ney44 a dit :

Windows 10 édition familiale.

32 bits ou 64 bits

il y a 7 minutes, manu69 a dit :

en parlant de résistances j'ai aussi mis un condensateur 100µf par moteur pour la sécurité https://www.amazon.fr/Chimique-Condensateur-100µF-105°C-RJL-50V101MG3/dp/B07H9DHMGV/ref=sr_1_23?crid=163I7NMMML7NB&dchild=1&keywords=condensateur+100µf&qid=1611504538&sprefix=condensateur+100µ%2Celectronics%2C215&sr=8-23

je vous mets aussi mon kit que je me suis acheté https://www.amazon.fr/gp/product/B07H9DHMGV/ref=ox_sc_act_title_3?smid=A3SF694EJXLBAD&psc=1

cdt

il y a 1 minute, manu69 a dit :

Aucune idée mais je dois connaître vos systèmes pour faire un brouillon

32 bits ou 64 bits

je vous mets aussi mon kit que je me suis acheté https://www.amazon.fr/gp/product/B07H9DHMGV/ref=ox_sc_act_title_3?smid=A3SF694EJXLBAD&psc=1

cdt

Ce sera sans doute une avec la plateforme ascom donc qui pourra supporter tout votre matériel

cdt

[22Ney44]

Oups ! Réponse incomplète, Windows 10 64 bits.



Ney

Modifié 24 janvier 2021 par 22Ney44

[manu69]

J'ai oublié de dire que l'application supportera que ascom si ascom est bien installé donc les systèmes Linux et mac Android, etc. ne possèderons pas de cette option car ascom est que compatible Windows à partir du 7

je pourrais également inclure quelques marques comme ça vous n’aurez pas besoin d'installer la plateforme ascom si votre matériel fait partie de ces marques

faites-moi des propositions pour les marques que je dois inclure je ne garantis rien mais j'essayerais de satisfaire tout le monde

les marques

celestron

ZWO

inova

canon

seront inclus mon matos fait partie de ces marques

cdt

[22Ney44]

Pour l'instant en astro je n'ai que SkyWatcher Synscan. ASCOM "connait" déjà je crois, ainsi qu'un APN Pentax K10D dont la commande externe de prise de vue est la même que Canon, un jack de diamètre 2,5 mm à trois contact, Masse, Mise au point et déclenchement.

Proposition 1

Si c'est possible l'application pourrait inclure un scenario complet de prises de vue :

1) Nombre de prises à réaliser. Synscan GoTo est limité à 999,

2) Intervalle de temps entre deux prises,

3) Temps d'ouverture du diaphragme (Bulb)



Serait-il stupide ou intéressant d'imaginer la chose suivante : (Je suis totalement ignorant en matière d'astrophoto)

Puisqu'il faut réaliser des darks, des flat, des Bias durant les séances pour alimenter le post traitement, j'ai imaginé le montage suivant :



Placer devant l'objectif, (APN ou lunette ou Télescope) deux diaphragmes à lamelles dont la fermeture est commandée par votre application tous les N poses. Le premier diaphragme est noir pour les dark, le deuxième est blanc et rétroéclairé pour les flats. Tout ceci commandé par des servo-moteurs d'aéromodélisme pesant entre 5 et 10 grammes et commandés par votre plateforme. Le matériau soit de l'aluminium très fin, soit du bristol fort vernis ensuite.

Ce dispositif permet de réaliser les dark et flat dans les mêmes conditions que les prises de vue, j'ai cru comprendre que c'était important. En automatisant le tout, on ne touche plus au setup, on pourrait même envisager d'aller se mettre au chaud.



Proposition 2



Nous avions déjà évoquer ceci en MP, piloter un dérotateur de champ que je suis en train d'imaginer pour l'astrophoto au dobson. Ce dérotateur pourra porter environ 1,8 kg de matériel en porte à faux du centre de gravité  jusqu'à 150 mm, les porte-oculaires auront un peu de mal à supporter davantage. Il fera vraisemblablement 10 mm d'épaisseur au passage du chemin optique.



Voilà de quoi faire chauffer le neurone.



Ney







Ney

[manu69]

il y a 25 minutes, 22Ney44 a dit :

Si c'est possible l'application pourrait inclure un scenario complet de prises de vue

Pour l'acquisition c'était prévu pour le traitement c'est un peu plus compliqué mais c'est possible

il y a 28 minutes, 22Ney44 a dit :

Pour l'instant en astro je n'ai que SkyWatcher Synscan

c'est vrai que j'oubliais SW beaucoup ont du matos de cette marque sauf moi

mais ça pourrait rendre beaucoup d'heureux je vais étudier ça pour SW

en attendant d'autres propositions/réponses

cdt

[manu69]

Pour ascom je viens de me renseigner a priori ce serait aussi compatible à mac et linux

j'utilise Google pour la trad https://yuiabzna5jtxbo4jyfcvq2ddq4--www-ascom-standards-org.translate.goog/Developer/Alpaca.htm

cdt

[22Ney44]

Concernant ASCOM, le site officiel déclare quand même que cette plateforme repose sur la technologie COM DotNet de Windows. Cette techno, on ne la trouve QUE sur Windows. Ce que j'ai compris partiellement pour l'instant c'est que grâce à Alpaca  un terminal, IOs, Linux et peut être Android peut se connecter en remote à un terminal Windows, c'est à dire comme client distant à une installation astro connectée à Windows via ASCOM.

Je comprends pour l'instant que ASCOM natif sur Linux ou autre ce serait plutôt non.



Ney

[manu69]

Ok @22Ney44 je n’ai pas lu la page mais il y avait marqué un truc avec mac et linux

pour le pilote ascom je suis en contact avez des autres astroams pour qu'ils m'expliquent comment faire (en MP bien sûr)

cdt

[manu69]

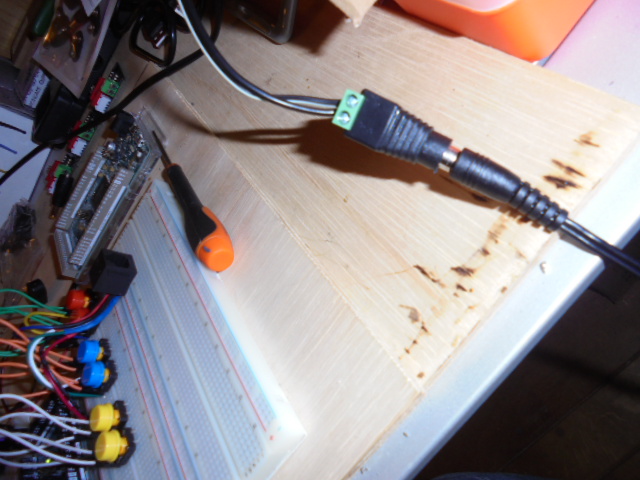

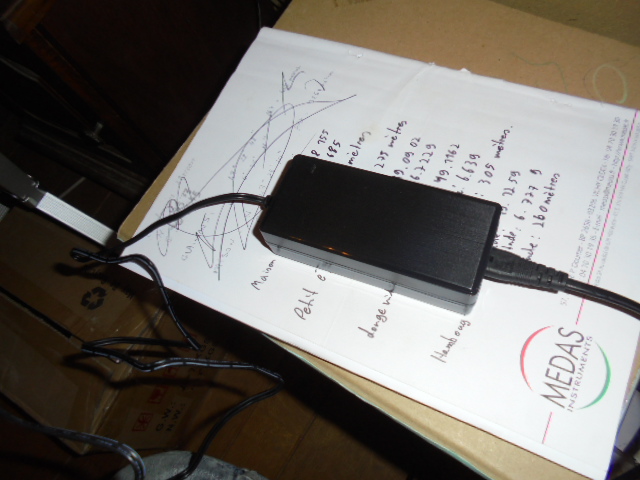

Bonjour j'ai eu mon alim

je vous ai refait quelques photos

cdt
