fabrication table équatoriale

[AstroTiti]

il y a 57 minutes, marco44 a dit :

C'est vue de dessus , mais ce cercle passant par la rotule on le

trouve comment, quel diamètre.

Désolé si j'ai du mal a suivre.



Le cercle vu de dessus qui place les secteurs par rapport à la rotule est choisi arbitrairement par moi même pour maximiser l'assise.

Je peux te donner la côte ou tu peux la mesurer mais ell ne découle pas d'une formule mathématique savante si je peux le dire ainsi.

Pas forcément facile de tout expliquer par écrit, désolé.

[marco44]

Ok je prendrais surement la tangente de ce cercle avec l'axe cône et patin rocker.

Il doit pourtant exister une corrélation mathématique entre un secteur d'une

table de Poncet et celle d' Autume , le premier étant perpendiculaire a l'axe

rotule centre de la table et le second que l'on met redresse verticalement a un angle

différent.

Mais cela je doit dire me dépasse un peu.

Je vais peut-être faire une maquette pour mieux comprendre tout ça!!!

En tout cas merci ça permet d'avancer dans la réflexion.

[AstroTiti]

il y a une heure, marco44 a dit :

Il doit pourtant exister une corrélation mathématique entre un secteur d'une

table de Poncet et celle d' Autume , le premier étant perpendiculaire a l'axe

rotule centre de la table et le second que l'on met redresse verticalement a un angle

différent.



Ma vision est peut-être simpliste mais je ne vois que 2 conditions indispensables pour que ca fonctionne :

1/ que la rotule soit sur l'axe Polaire du cône.

2/ que les 2 roulements roulent sur le cône.



[Jacques0563]

Le 28/01/2021 à 12:01, 22Ney44 a dit :

Bonjour @Jacques0563,

Est-il possible d'avoir une vue d'ensemble de l'entrainement ? Votre moteur est alimenté par deux fils, rouge et noir, est-ce bien un moteur à courant continu ? Dans ce cas comment contrôlez-vous très exactement sa vitesse ?



D'avance merci pour vos réponses.



Ney

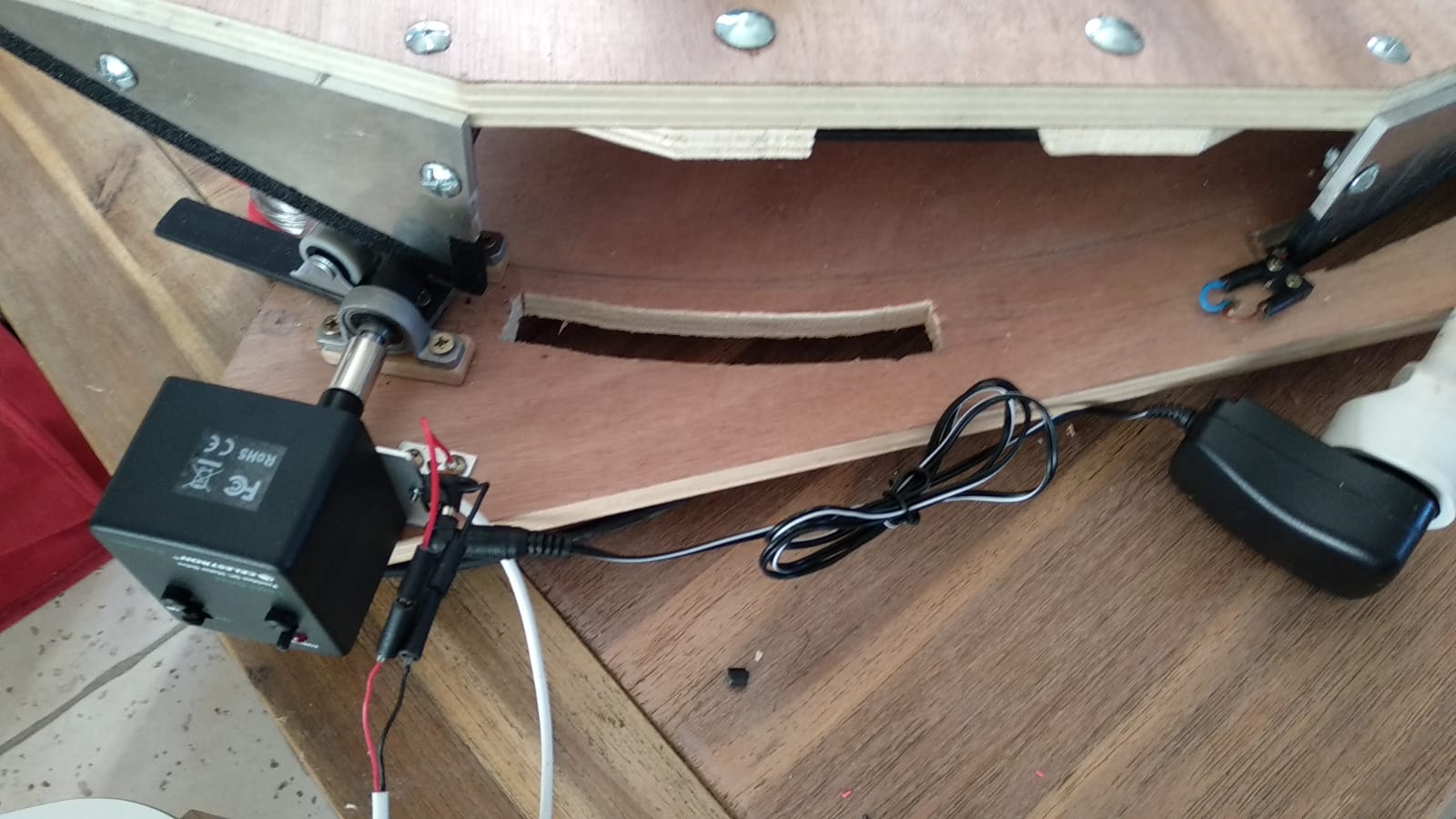

Bonjour @22Ney44 voici l'entrainement en entier .

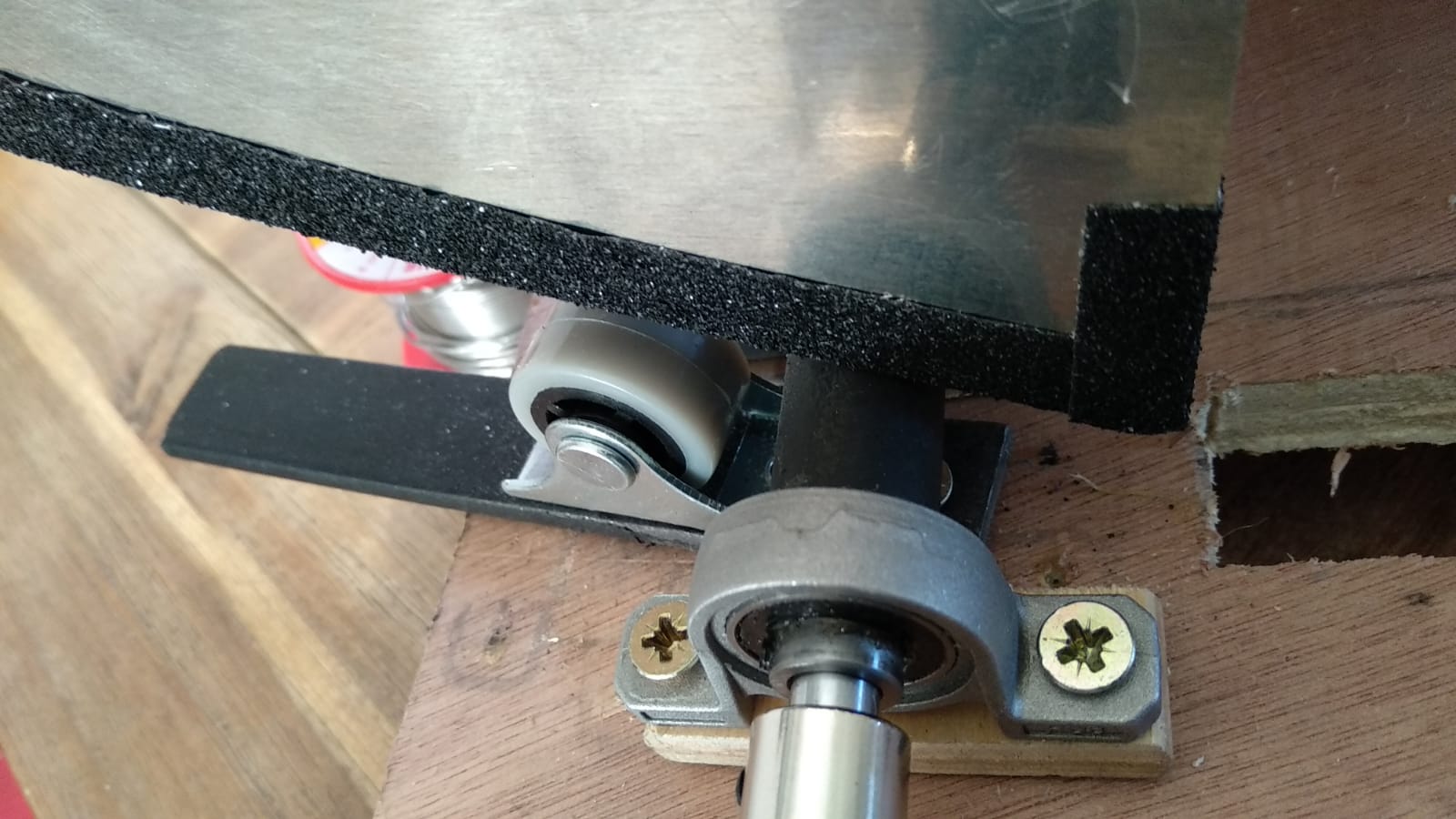

J'ai eu des problèmes de ripage que je suis arrivé à régler avec de la durite essence ( 8mm intérieur et 17mm ext) et du ruban adhésif antidérapant collé sur la surface des segments.

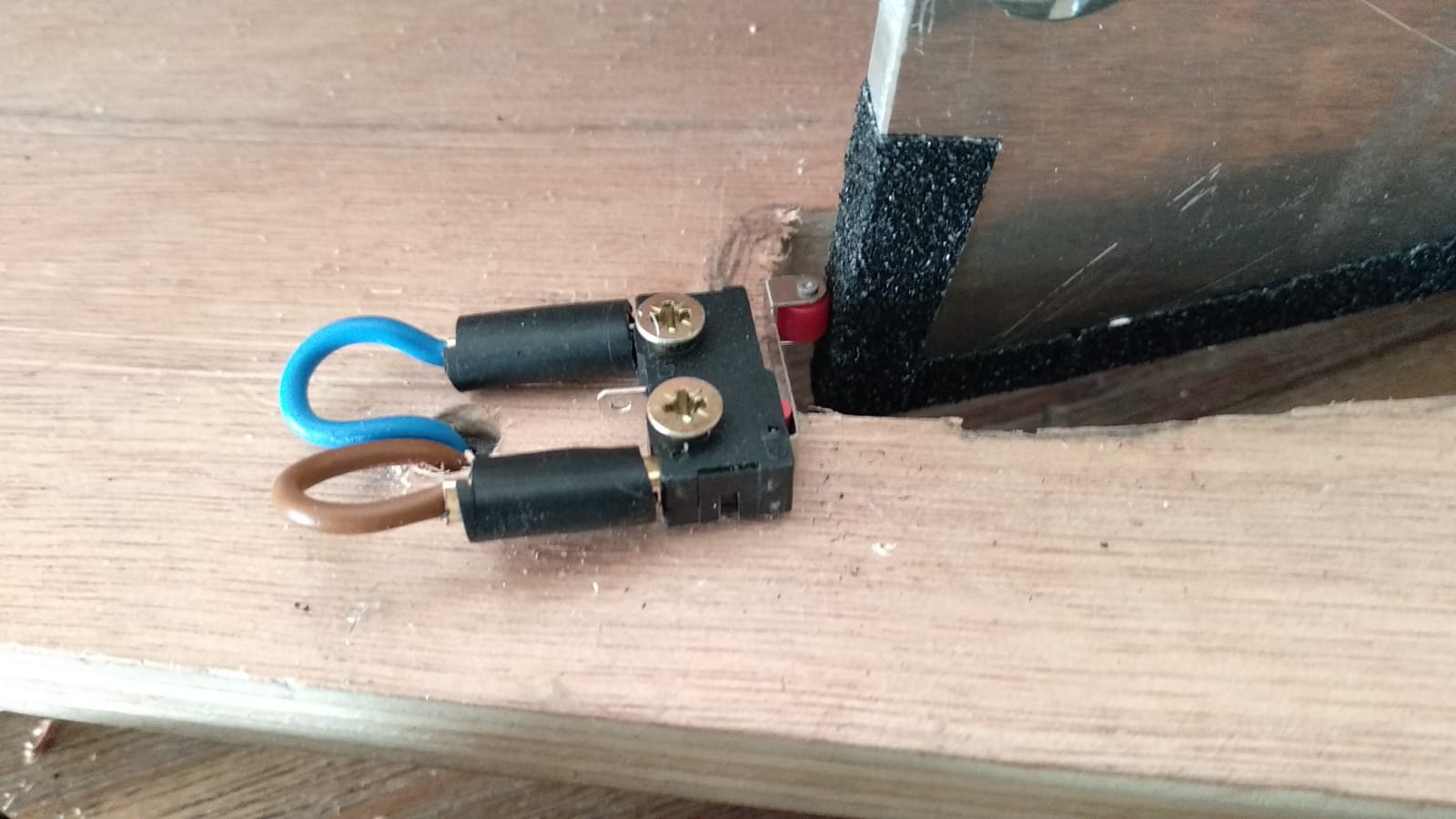

Un coupe circuit est mis .

Reste à tester en visuel ( peut être ce soir au moins sur la lune )



Test vitesse max début de course fin de course = 17 minutes  ; vitesse mini = 90min à vide

Modifié 31 janvier 2021 par Jacques0563
2eme test la vitesse n'était pas au mini

[22Ney44]

Merci @Jacques0563,



Un dessin (ou une photo) vaut mille mots dit un proverbe chinois. Je comprends mieux vos choix techniques maintenant et ai hâte de vous lire des premiers résultats.



Ney

[Jacques0563]

Test en charge ... l'axe tourne à l’intérieur de la durite 😒

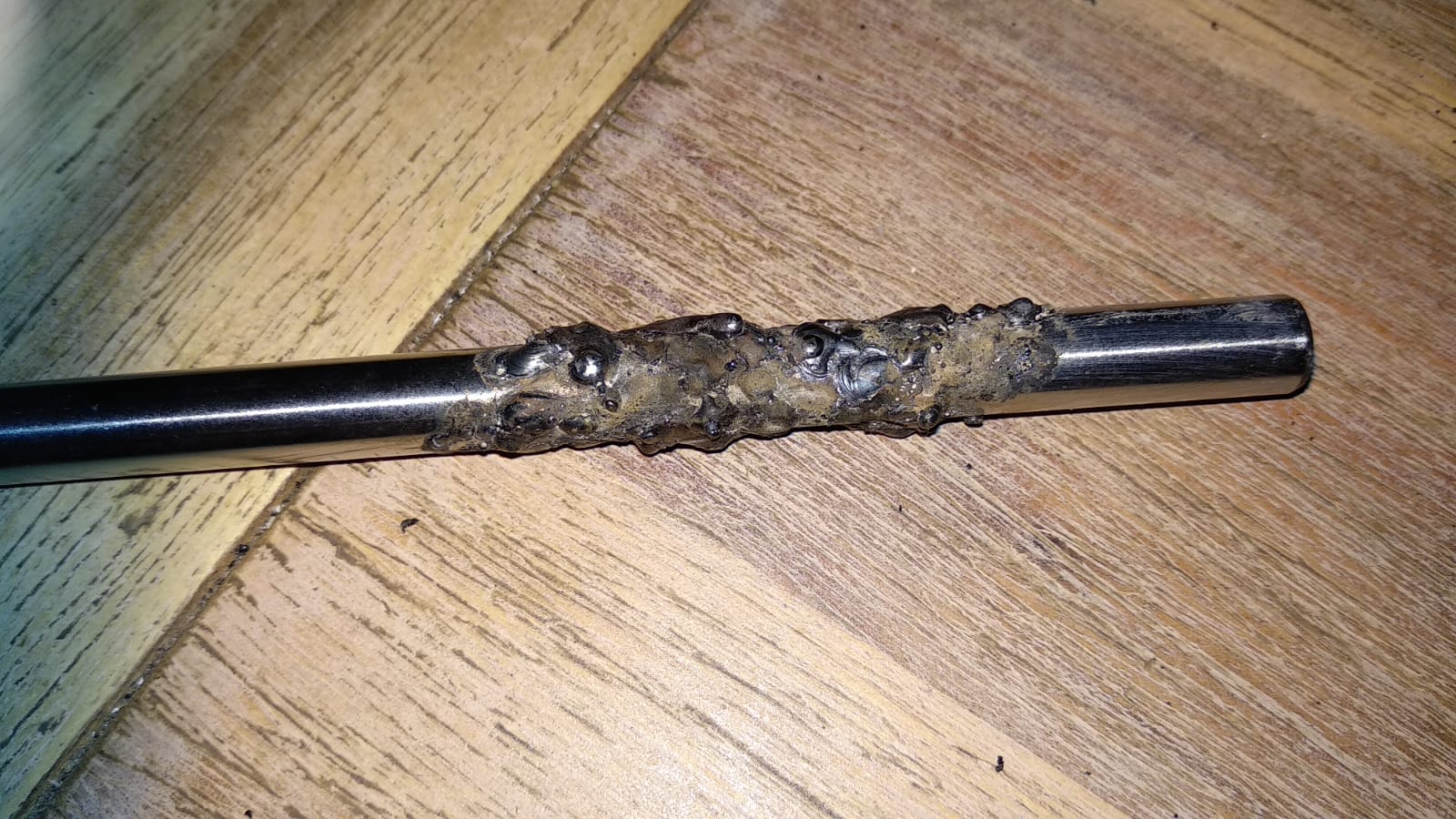

Ultime idée .... Sortir le poste à souder pour coller des goutes de métal sur l'axe .

J'ai remis la durite en force et là ça fonctionne enfin....

[22Ney44]

Bonsoir,

C'est un peu hard comme méthode je crois. En effet si l'effet de patinage a disparu, un nouvel effet va peut être apparaitre. Comme l'axe a perdu sa régularité circulaire remplacée par les "bosses" de la soudure, cela crée des irrégularités qui vont se traduire par des erreurs périodiques non négligeables dues aux variations locales du rayon de l'axe.

J'espère me tromper ...



Ney

[Jacques0563]

il y a 21 minutes, 22Ney44 a dit :

Bonsoir,

C'est un peu hard comme méthode je crois. En effet si l'effet de patinage a disparu, un nouvel effet va peut être apparaitre. Comme l'axe a perdu sa régularité circulaire remplacée par les "bosses" de la soudure, cela crée des irrégularités qui vont se traduire par des erreurs périodiques non négligeables dues aux variations locales du rayon de l'axe.

J'espère me tromper ...



Ney

J’espère que tu te trompes.

la durite fait 4mm d'épaisseur et visuellement il n'y a pas de bosses sur le cylindre .

Je verrai en visuel et si cela se ressent je changerai l'entrainement pour une vis qui tire le plateau

Modifié 31 janvier 2021 par Jacques0563

[22Ney44]

Bonsoir,



L'erreur périodique sur les montures à engrenages arrivent alors que les pièces sont usinées au moins au 1/20 si ce n'est au 1/50. Alors espérons que la soudure en mm passera au travers des gouttes.



Je viens de voir que vous avez un Flextube 300P, j'ai le même. Je viens de lui "offrir" un mécanisme Lacerta 1/10 sur le porte oculaire, ça change tout, quelle douceur et quelle précision.



Ney

[Jacques0563]

J'avoue que j'appréhende un peu .

Je commence à me faire à l'idée de recommencer la motorisation.

La bonne nouvelle c'est que le moteur eq2 alimenté sur secteur tient bien le coup.

Modifié 1 février 2021 par Jacques0563

[Jacques0563]

@22Ney44 @marco44

Ce soir j'ai enfin pu tester ma table équatoriale.

En visuel j'ai 1h15 1h20 de stabilité parfaite de la cible au centre de l'oculaire.

Je suis super content d'y être arrivé.

Ça change vraiment la qualité de l'observation !

le jour où j'essaie la photo il se peut que je remarque des erreurs périodiques.

Il n'est pas impossible que j'améliore plus tard la motorisation.

[22Ney44]

il y a 17 minutes, Jacques0563 a dit :

En visuel j'ai 1h15 1h20 de stabilité parfaite de la cible au centre de l'oculaire.

Je suis super content d'y être arrivé.

Félicitations @Jacques0563. En fait j'avais interprété "Table équatoriale = Astrophoto". La réalité a montré que pour du visuel, la démarche était la bonne.



Belles et nombreuses observations avec votre nouvelle table !



Ney

[AstroTiti]

Il y a 12 heures, 22Ney44 a dit :

En fait j'avais interprété "Table équatoriale = Astrophoto". La réalité a montré que pour du visuel, la démarche était la bonne.

=> C'est vrai que moi également, je concois mes tables en pensant photo et pas visuel.



Bravo  @Jacques0563.

Modifié 4 février 2021 par AstroTiti

[Jacques0563]

Je viendrai peut être à la photo ...

Pour l'instant j'apprends, je découvre, je progresse.

[Jacques0563]

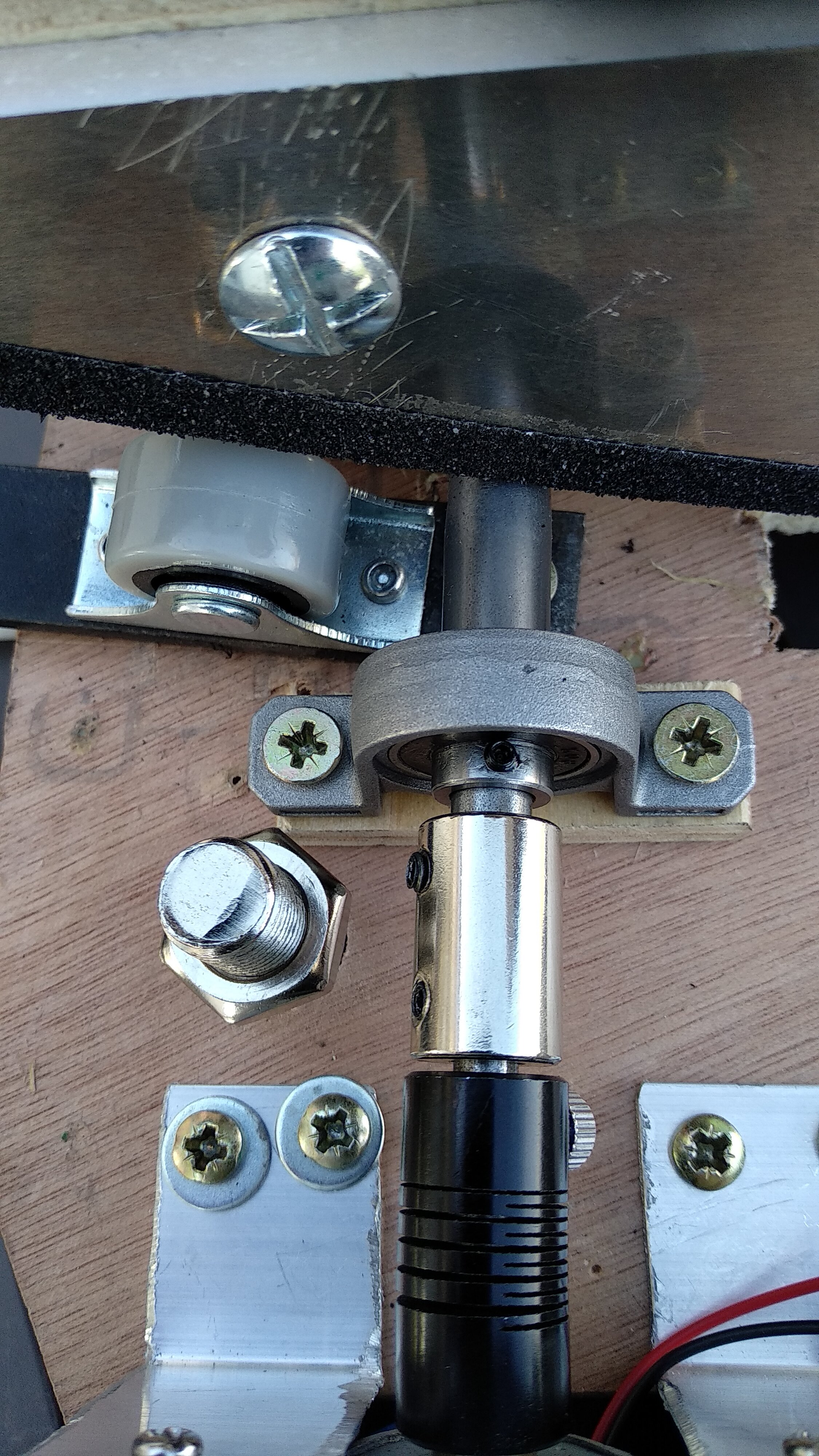

J'ai refait l'axe avec cette fois un tuyau plus rigide que j'ai collé grâce à de l'araldite.

Essai en charge concluant.

Reste à voir si les erreurs périodiques sont minimes. J'ai essayé la motorisation avec tige filetée pour tirer le plateau.

Cela fonctionne très bien mais mon moteur va beaucoup trop lentement pour atteindre la vitesse sidérale car le pas de ma tige est trop petit.

Il faut que je réfléchisse pour accélérer la rotation de l'axe.

Engrenage ? Pas de tige plus grand ?



Tout est là



https://regarderverslehaut.wordpress.com/blog/



Modifié 16 juin 2021 par Jacques0563
