moteur de MAP pour perl vixen 150 et 135

[manu69]

Salut les amis

hier j'ai mon moteur EAF de ZWO qui était arrivé mais on ne pouvait pas l'adapter pour les télescopes perl vixen 135 et 150 il allait que sur mon C8

alors comme il me fallait absolument un moteur de MAP pour ces télescopes l'invention est terminée

je remercie un ami avec qui je suis en contact par MP et d'autres membres

je vous laisse découvrir cette nouvelle invention (je vais aussi encore acheter ou fabriquer un boîtier pour mettre tout dedans)

l'ensemble

le poste "des commandes"

le moteur relié au télescope

la fixation pour que le moteur ne tourne pas dans le vide



et pour finir une video du fonctionnement

MOV00467.AVI

je peux vous mettre la liste de matériel si quelqu'un veux reproduire ceci ainsi que le code (je l'ai encore pas mise car je ne sais pas quel boîtier je vais acheter)

merci de vos commentaires

cdt

Modifié 3 février 2021 par manu69

[heliosbl]

Bonsoir Manu, je serai inter par ce map pour 150, dernièrement j'ai fait un échange et récupéré un 150  comme le tiens et pour mettre une mise au point comme sur une crémaillère là ?? Merci

[manu69]

Ok @heliosbl

je suppose que tu veux connaître la liste du matos et tu veux le code de programmation

j'ai commandé le nécessaire pour ranger tout cela dans un boîtier définitif et aussi de diverses petites choses donc je ferais un update de cette liste quand j'aurais eu ce qu'il me faut tout vient vendredi

il te faut :

un arduino uno

des boutons

un coupleur d'axe (j'en ai aussi commandé mais en attendant qu'ils arrivent j'ai emprunté celui du ZWO EAF)

des câbles (je ne sais pas encore lesquels, car il faut que je voie comment caler tout ça dans le boîtier)

un boîtier (ils sont malheureusement en lot de dix)

quelques visses et boulons

pour le support c'est du bricolage le type de métal c'est de l'aluminium et c'est assez long à travailler (je pense que ça se fait aussi avec d'autres métaux)

un moteur et sont driver (ils sont malheureusement aussi en lot de cinq celui qui est sur les photos son driver à un petit bémol c'est que si jamais l'EEPROM casse on ne peut pas la remplacer ceux que j'ai commandé c'est remplaçable)

bon je crois que tout y est je vous mettrais les liens quand je serais sûr de ce qu'il faut (au plus tard samedi matin car la commande vient en plusieurs fois donc le temps que je monte et que je testes tout ça il sera samedi matin)

ce que tu peux faire en attendant c'est d'installer le logiciel de programmation arduino afin de pouvoir programmer l'arduino https://www.arduino.cc/en/software

ils vont te demander de faire un don mais tu n'as pas besoin de faire un don il faut juste que tu cliques sur "just download"

tant qu'on parle de ce logiciel tu peux installer la dernière version (la 1.61.0) de la bibliothèque accelstepper https://www.arduinolibraries.info/libraries/accel-stepper

je te donnerais également le code de programmation en même temps que l'update de la liste et que je mettrais les liens

cdt

Modifié 3 février 2021 par manu69

[heliosbl]

bonjour, merci pour toutes ces infos et j'ai été faire un tour sur le site arduino, en effet sympa tout ça, il  va falloir que je me remette a l’électronique ouhh dur.. en tout cas encore merci et vais voir ca..  en effet j'ai fait mes armes sur ce 150 qui fonctionne très bien, bon c’était en argentique et a la webcam.. et il en a vu entre le club les voyages etc.. il a même fait des expos science et l'éclipse de 1999. Oui j'ai eu de la chance de retrouvé un tube et de plus j'ai encore tout les ustensiles qui vont avec raccord photo, Barlow mizard etc..

cordialement

[manu69]

Par contre il faudra que tu mesures l'axe de la tige en démontant la molette de la MAP

pour que je puisse te mettre le bon coupleur d'axe

si tu rencontres des difficultés pour installer la bibliothèque n'hésite pas

cdt

[manu69]

Bon

de mon côté j'ai rajouté un potentiomètre pour varier la vitesse sympa non ???

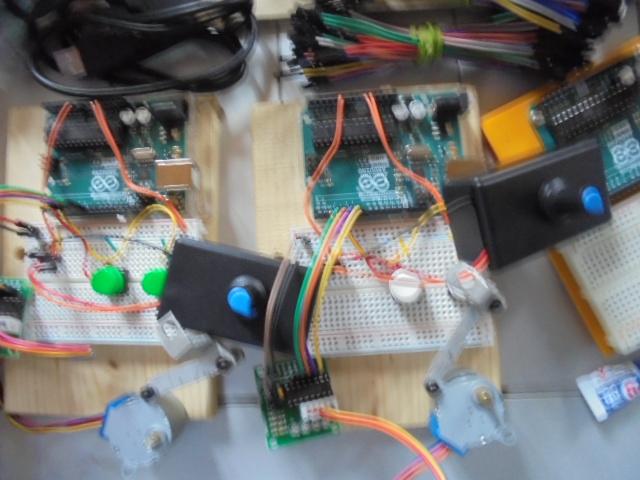

Je vous ai fait quelques photos et une petite vidéo

j'ai également changé les 4 ou 5 boulons par une tige percée

et la petite vidéo du fonctionnement

MOV00475.AVI

du coup je ne sais pas lequel tu veux faire @heliosbl

cdt







Modifié 4 février 2021 par manu69

[heliosbl]

Merci, j'ai deux ou trois transmetteur de couplé en 4 et 6 mm, je me doute que ton travail est pesant par moment, mais le résultat n'est que mieux. Cela me fait penser au MAP de chez pierro astro.. En tout cas bravo

[manu69]

Bonjour

si quelqu'un d'entre vous veut le reproduire je peux vous donner la liste du matos ainsi que le code de programmation

je peux également fournir la fixation du moteur au tube (si quelqu'un est intéressé contact par MP)

dis-moi si c'est toujours OK pour toi @heliosbl

cdt

[heliosbl]

Bonsoir, oui merci bien, j'ai un support de lunette guide qui était sur mon 150 alors à voir pour le support moteur pas à pas

Je manipule le carbone et l'epoxy je me ferais un support en carbone

[manu69]

il y a 34 minutes, heliosbl a dit :

Bonsoir, oui merci bien, j'ai un support de lunette guide qui était sur mon 150 alors à voir pour le support moteur pas à pas

Je manipule le carbone et l'epoxy je me ferais un support en carbone

Bon voici la liste

le lot de 5 moteurs et 5 drivers https://www.amazon.fr/gp/product/B08225DGDQ/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

l'arduino uno https://www.amazon.fr/gp/product/B008GRTSV6/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1

je pense remplacer mes câbles avec ceux-ci car ils n'ont pas "l'embout" en plastique qui dépasse je te ferais une photo une fois remplacé https://www.amazon.fr/Neuftech-Breadboard-Jumper-Cable-Arduino/dp/B0144HG2RE/ref=sr_1_5?dchild=1&keywords=câbles+pour+breadbord+arduino&qid=1612546495&sr=8-5

les boutons https://www.amazon.fr/gp/product/B078ZDK6KZ/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

je ne trouve pas le potentiomètre sur la photo mais j'ai commandé des potentiomètres un peu plus corrects https://www.amazon.fr/gp/product/B08GHJLRFJ/ref=ox_sc_act_title_1?smid=A3H30LP4FA6HQI&psc=1

je ferais des photos une fois tous cela remplacé mais plus rien ne changera

tiens-moi au courant si jamais tu as besoin d'un support

je mettrais le code ce soir ou demain matin

cdt

[manu69]

edit:

mais il te faut aussi ces fils pour la connexion des moteurs à l'arduino https://www.amazon.fr/MakerStack-Multicolore-Solderless-BreadBoard-Raspberry/dp/B07D5XF44S/ref=sr_1_1?dchild=1&keywords=câbles+arduino+10+cM&qid=1612548136&sr=8-1

et il te faut aussi le circuit "support" qui est en kit https://www.amazon.fr/Jolicobo-prototypage-Breadboard-Solderless-dalimentation/dp/B07RQHZJLJ/ref=sr_1_6?dchild=1&keywords=arduino+breadboard+400&qid=1612548256&sr=8-6

cdt

je vais chercher pour le coupleur d'axe

si tu peux me rappeler le diamètre de la tige de ton télescope en enlevant la molette STP

cdt

[manu69]

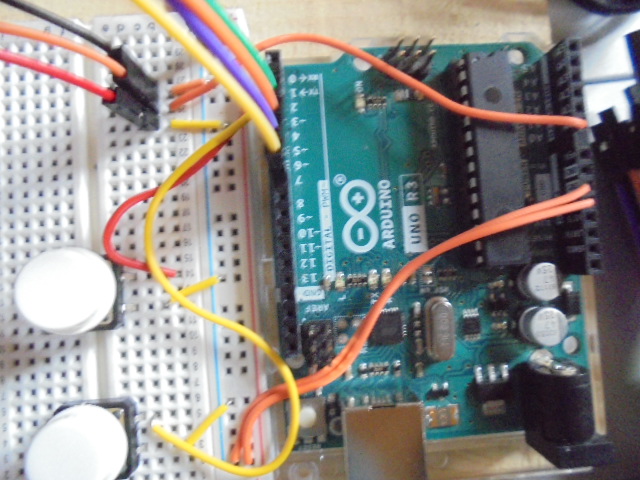

Voici quelques photos j'ai trouvé quelques fils dons mon stock



cdt

[manu69]

j'ai mis le code de programmation avec le variateur de vitesse ici

cdt

Modifié 5 février 2021 par manu69

[manu69]

et la version sans variateur de vitesse donc sans potentiomètre

cdt

Modifié 5 février 2021 par manu69

[heliosbl]

bonjour, merci pour ces infos et vais voir cette semaine, en effet je tourne en rond avec ce temps et le coro, je ne peu ni faire de la peinture epoxy a froid pour la gpdx, ni de la résine, jardin bof trempé.. alors on va voir avec manips, on peu voir mp..

bon weekend..

[manu69]

Il y a 18 heures, manu69 a dit :

je vais chercher pour le coupleur d'axe

si tu peux me rappeler le diamètre de la tige de ton télescope en enlevant la molette STP

Pour que je te trouve le bon coupleur d'axe

cdt

[manu69]

Salut me revoilà

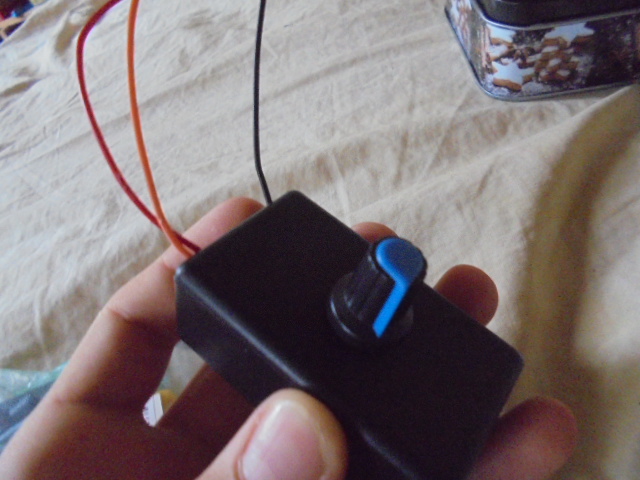

j'ai changé le petit potentiomètre par un définitif

dsl l'image est un peu floue

les boîtes c'était une commande faite par erreur mais finalement je vais quand même me servir de ces boîtes

il y a quand même pas mal de modif sur cette boîte donc je vais te dire comment procéder

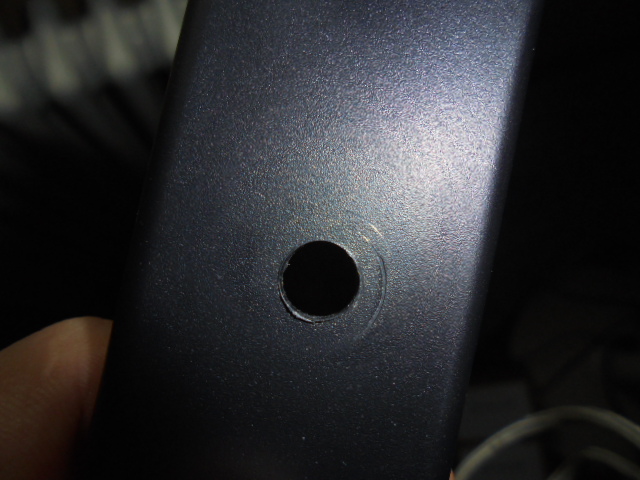

tu commences par percer un trou avec un foret qui à un diamètre de 7 mm

tu prends un potentiomètre B10K du kit que j'ai cité plus haut

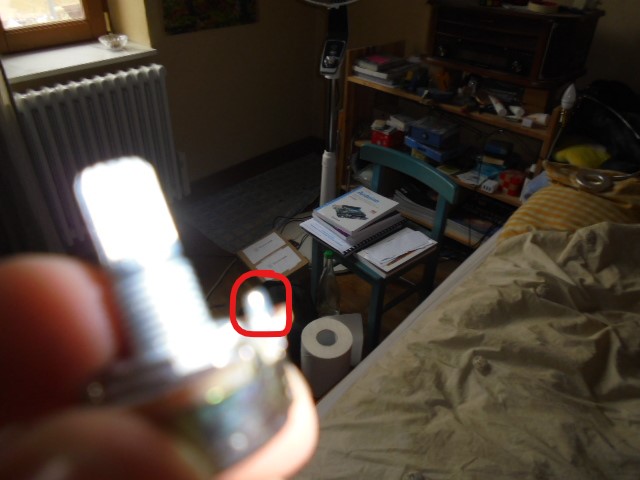

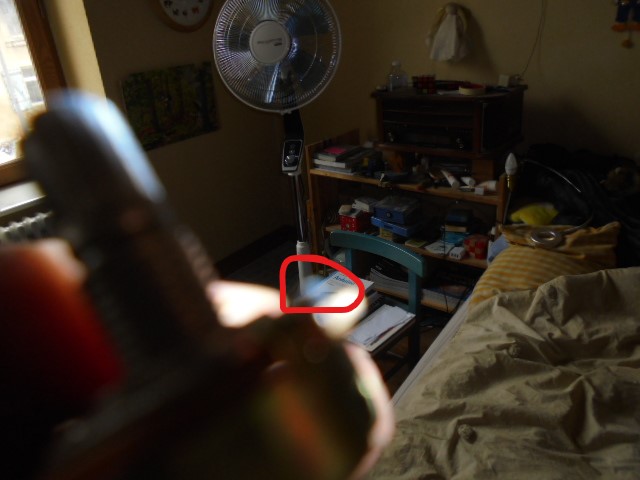

et il faut enlever ce fameux morceau à la pince

voilà ce qu'on obtient après que ceci est fait

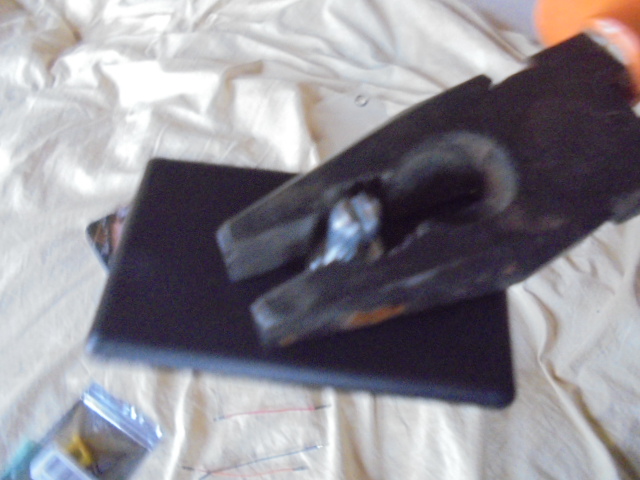

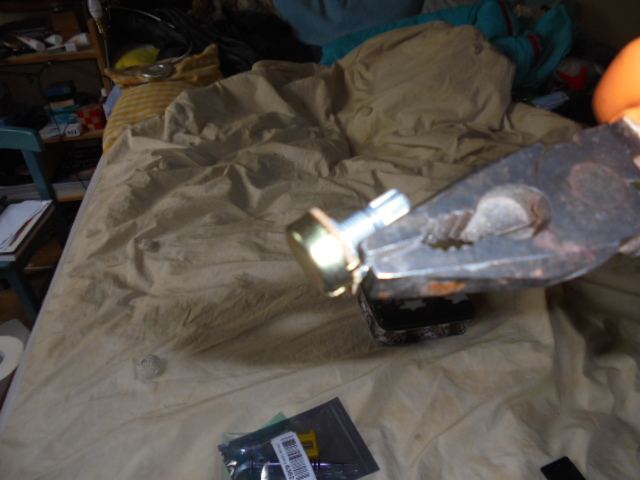

après il faut fixer le potentiomètre sur le couvercle où tu as percé le fameux trou avec un écrou et rondelle que tu reçois avec le kit

essaye de serrer assez fort pour être sûr que ça bouge pas

et il faut aussi remettre le potentiomètre droit

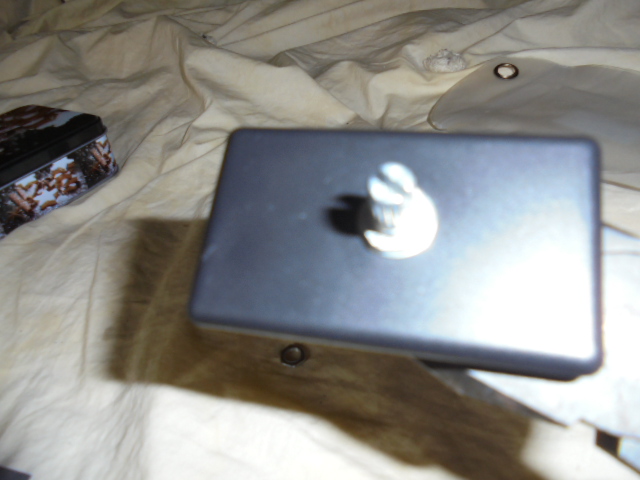

voilà une fois fini on a ça

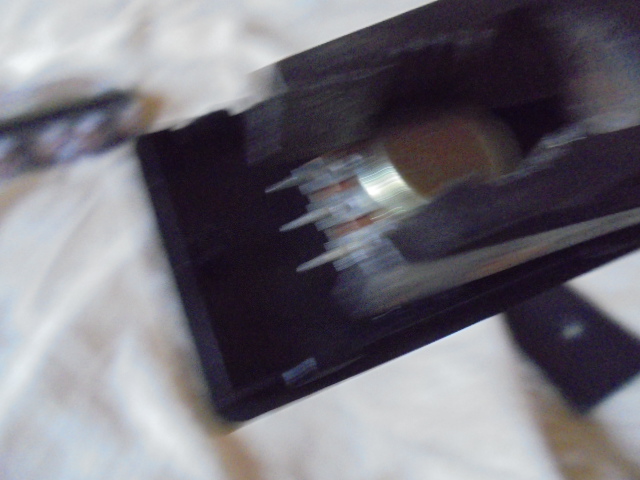

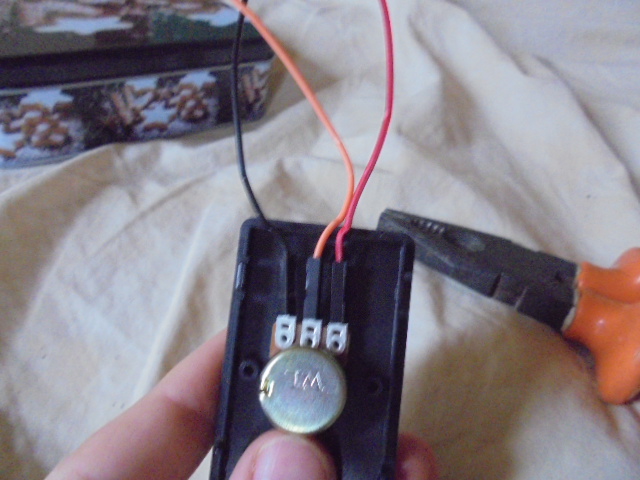

maintenant on place les fils

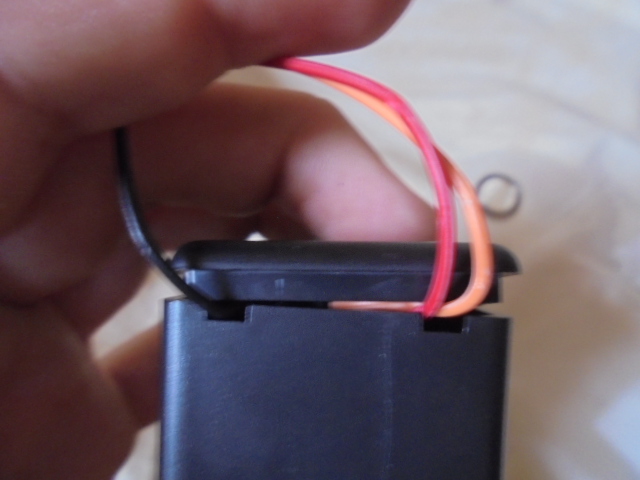

ici il y a deux encoches pré percées pour faire passer les câbles

voilà une fois la boîte fermée on a ça

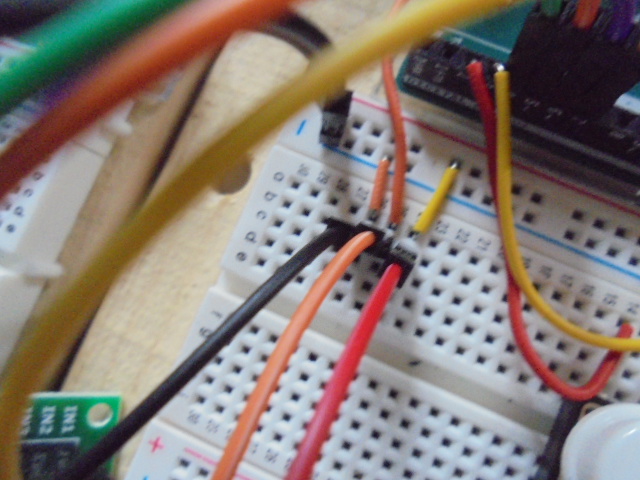

une petite photo du branchement

tous les branchements

et c'est fini

le lot de dix boîtes que j'ai commandées par erreur c'est celui-ci https://www.amazon.fr/gp/product/B0897J9V2H/ref=ppx_yo_dt_b_asin_title_o03_s02?ie=UTF8&psc=1

n'hésite pas si t'as besoin d'un coup de pouce😉

cdt





Modifié 8 février 2021 par manu69

[manu69]

pour la boîte pour mettre l'arduino dedans je suis en train de faire une conception 3D

cdt

[Hans Gruber]

Bonjour



Beau petit bricolage, mais l'Arduino est un peu surdimensionné pour ce projet, on peut plutôt utiliser un Attiny, qui prendra beaucoup moins d'espace.

[manu69]

il y a 14 minutes, Hans Gruber a dit :

mais l'Arduino est un peu surdimensionné pour ce projet,

J'ai pensé au nano mais il coûte 20 € https://www.amazon.fr/Arduino-A000005-Nano/dp/B0097AU5OU/ref=sr_1_1?dchild=1&keywords=arduino+nano&qid=1612791895&sr=8-1

et un arduino uno coûte aussi 20 € https://www.amazon.fr/Arduino-A000066-Mémoire-flash-32/dp/B008GRTSV6/ref=sr_1_1?dchild=1&keywords=arduino+uno&qid=1612791908&quartzVehicle=35-481&replacementKeywords=arduino&sr=8-1

alors entre un arduino nano et un arduino uno qui sont chacun au même prix je préfère l'arduino uno

cdt

[Hans Gruber]

Je ne parlais pas d'un nano mais d'un attiny, on les trouve à partir de 1 euro pièce et ça prend beaucoup moins de place.



[manu69]

il y a 2 minutes, Hans Gruber a dit :

mais d'un attiny, on les trouve à partir de 1 euro pièce et ça prend beaucoup moins de place.

Tu veux dire celui-là ??? https://www.amazon.fr/AZDelivery-Digispark-Kickstarter-développement-compatible/dp/B076KS2QDS/ref=sr_1_2?crid=2EGQG6Z8PV5U6&dchild=1&keywords=attiny+shield&qid=1612792440&sprefix=attiny%2Caps%2C194&sr=8-2

il n'a pas le même nombre de broches il n’en a pas assez

cdt

[Hans Gruber]

Je parle de ça : https://fr.farnell.com/microchip/attiny84-20pu/mcu-8bit-attiny-20mhz-dip-14/dp/1455160#

ou le modèle 85 en boitier 8 broches si tu limites le nombre d'entrées/sorties (avec un easydriver par exemple)



Ça s'utilise exactement comme un arduino.

Modifié 8 février 2021 par Hans Gruber

[manu69]

il y a 12 minutes, Hans Gruber a dit :

Je parle de ça : https://fr.farnell.com/microchip/attiny84-20pu/mcu-8bit-attiny-20mhz-dip-14/dp/1455160#

ou le modèle 85 en boitier 8 broches si tu limites le nombre d'entrées/sorties (avec un easydriver par exemple)

je ne savais pas que ça s'utilisait comme un arduino

merci

cdt

[manu69]

Désolé d'aller aussi loin @Hans Gruber

mais en attendant il faut aussi respecter le nom club qui s'appelle astronomie avec arduino et non astronomie avec attiny

mais merci quand même pour l'info

cdt



Modifié 8 février 2021 par manu69

[Hans Gruber]

Tout dépend de ce que tu appelles Arduino, ça peut être la carte ou le langage...

Je n'ai fais que signaler qu'il est dommage d'utiliser une carte à 20 euros quand on peut faire la même chose avec un composant à 1 euro, qui prendra par ailleurs beaucoup moins de place.

[manu69]

il y a 4 minutes, Hans Gruber a dit :

Je n'ai fais que signaler qu'il est dommage d'utiliser une carte à 20 euros quand on peut faire la même chose avec un composant à 1 euro, qui prendra par ailleurs beaucoup moins de place.

Il n'y a pas de mal tu restes le bienvenu dans le club 👍

il y a 6 minutes, Hans Gruber a dit :

Tout dépend de ce que tu appelles Arduino, ça peut être la carte ou le langage...

euh plutôt la carte car on peut utiliser plusieurs langages avec arduino

cdt

[manu69]

Pour les coupleurs d'axes j'ai commandé ceux-là https://fr.aliexpress.com/item/32957952194.html?spm=a2g0s.9042311.0.0.28026c37wYqkHK

en 4X5 mm 4 pour le scope et 5 pour l'axe du moteur

je ne sais pas si c'est les mêmes pour toi @heliosbl mais il y a pleins de sortes et tu trouveras sans doute ton bonheur

le moteur à un axe de 5 mm pour info

cdt

[heliosbl]

Bonjour, merci oui c'est le même tant sur le 130 que le 150..

[manu69]

il y a 5 minutes, heliosbl a dit :

Bonjour, merci oui c'est le même tant sur le 130 que le 150..

Ok n'hésite pas si t'as des problèmes avec le montage et les branchements

cdt
