Dobson 610mm

[Cyrille Thieullet]

Il y a 22 heures, maire a dit :

Pour moi, c'est énorme surtout à F/3,3

La tolérance au point focus c'est 0.3mm pour une colim à 45° à F3.3+paracorr



J'ai voulu éviter de faire un barillet à deux étages en acier aussi j'ai choisi un barillet mobile. C'est casse gueule mais bon faut bien s'amuser un peu :-)

Un barillet classique dans une structure épaisse et béton fait bouger les points d'appuis sur la tranche en fonction de la colimation car il sont fixes.

Pas possible de rester au milieu de la tranche par construction. Avec un mirroir mince c'est ballot.



Là oui c'est trop, ca fait 0.63mm au point focus entre 0 et 90° avec une collim à 45°.

Dans mon cas ca "bouge" vraiment en dessous 20°. Je ferai la collim en bas pour les planètes.



0.04 ca fait 0,07mm au focus. : Top ! Ca donne une marge de x5.



Il faut voir le secondaire comme un sandwich de 30cm d'épaisseur aussi c'est pas l'épaisseur qui va compter dans la rigidité.

J'ai une flèche de 0.008mm au point d'attache qui est l'endroit le plus "souple" de la structure. C'est négligeable rapports aux autres erreurs.

Idéalement il aurait fallut une traverse à cet endroit. Je n'y ai pas pensé.



Pour la structure sandwich,  j'y pense ;-). Et c'est vrai que la mise au point à cette focale c'est rigolo 😀 parfait pour un confinement !







[adamckiewicz]

Comment sont articulés les balanciers sur le barillet? Une tige simple en acier ? Y a t il des roulements ?

merci

[Cyrille Thieullet]

Le 02/05/2021 à 11:42, adamckiewicz a dit :

Comment sont articulés les balanciers sur le barillet? Une tige simple en acier ? Y a t il des roulements ?

merci

Oui un morceau de tige en inox fileté au bout qui se visse dans un insert M5 pour profilé alu.

C'est pas une bonne idée pour ce diamètre. Le mouvement du mirroir vient pour partie de ce "bricolage".

Ca sera à refaire un jour.





[adamckiewicz]

Ca devrait passer sur un 400  ta réalisation est géniale!

[adamckiewicz]

Le 22/02/2021 à 22:23, Cyrille Thieullet a dit :



L'axe entre la rotule et le profilé du barillet fait bien 5mm de diamètre?

[Cyrille Thieullet]

Non c'est du 8mm en bas et 10 en haut.

[adamckiewicz]

Bonjour @Cyrille Thieullet! Alors ce scope il fonctionne comment ?



je fais un petit up, j’ai eu un petit défaut de stabilité de collimation sur mon barillet largement inspiré du tiens, mais en moins bien réalisé

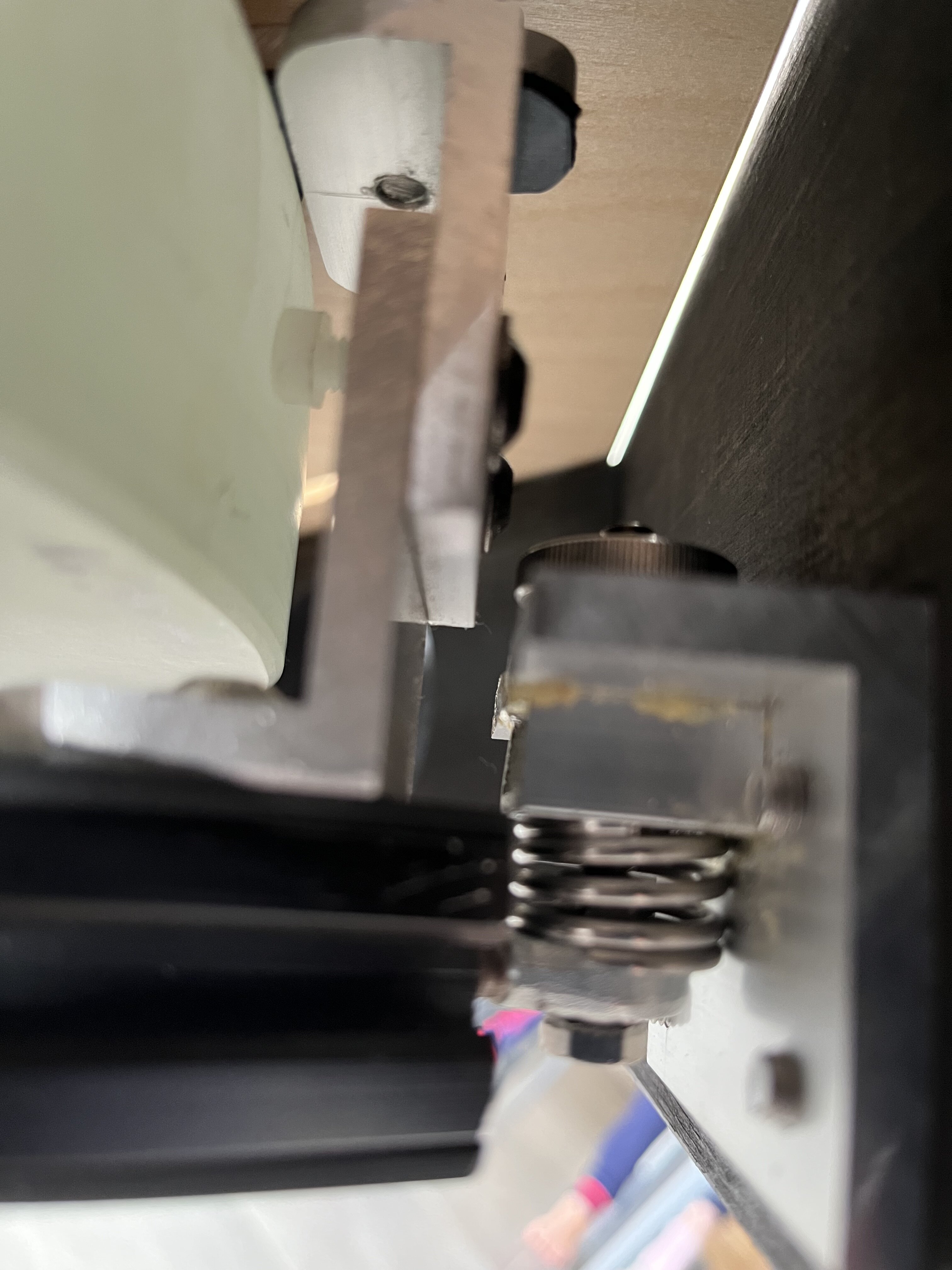

j’ai identifié un petit jeu sur mes rotules à bille, ce que je viens de résoudre avec un ressort en :
