Nébuleuse tête de cheval au C11

[encelade18]

Bonjour à toutes et tous,
Voici la nébuleuse Barnard 33, la célèbre Nébuleuse de la Tête de Cheval. Un rêve que j'avais depuis longtemps que de faire cette image avec mon C11 depuis chez moi à Cergy-Pontoise
L'image résulte de 3 séries de poses faites sur 3 jours consécutifs, avec la Lune très présente. J'ai donc utilisé le filtre le plus restrictif que j'avais, l'Altair Astro OSC Tri-Band.



 * Acquisitions :
- Caméra ASI533, refroidissement activé (capteur à -15°C), gain 100.
63 images de 5min, tri de 53 images retenues (soit 4h25min de pose), nuits du 27, 28 février et 1er mars 2021. 100 flats par séance. 11 Darks et 100 Offsets communs aux séances. Logiciel d'acquisition : Sharpcap

* Optique :
- Télescope Celestron C11 avec réducteur à 1903 mm de focale (mesure astrométrique). Pare-buée et résistance chauffante. Filtre Altair Astro OSC Tri-Band Ha, Hbeta, OIII

* Monture :
- AZ-EQ6, Autoguidage par diviseur optique ZWO, caméra GPCAM2 IMX224. Logiciel : PHD2 Guiding

* Prétraitements :
- Alignement et empilement (moyenne additive + mise à l'échelle + rejet Winsorized sigma clipping) de 53 images (84% des images) avec masters dark, offset, flat.. Logiciel : Siril 0.9.12

* Traitements :
- Extraction du gradient. Étalonnage des couleurs par photométrie. Transformation de l'histogramme.
- Masque de fusion : réglage des tons foncés / tons clairs + contraste.
- Réduction du bruit chromatique. Réduction du bruit par médiane.
- Réduction du bruit vert HLVG (strong).
- Saturation. Filtre passe-haut.
- Masque de fusion : contraste.
Logiciels : Siril 0.9.12, Photoshop CS2, plugin HLVG.

* Lieu :
- Vauréal (Cergy-Pontoise, 95)

* Lien à mon site internet :
http://encelade18.free.fr/photos/IC434_B33_NGC2024.html



Modifié 13 mars 2021 par encelade18

[latrade24]

Salut,

Très beau gros plan sur le dada, bravo.

[sebseacteam]

Sacré gros plan sur le canasson cosmique.

Bravo pour l'avoir chopé avec le C11 💪

[encelade18]

Il y a 11 heures, latrade24 a dit :

Salut,

Très beau gros plan sur le dada, bravo.

Merci Christian



Il y a 10 heures, sebseacteam a dit :

Sacré gros plan sur le canasson cosmique.

Bravo pour l'avoir chopé avec le C11 💪

Merci seb

[Evanbourne]

Belle prise!

 Traitement parfait. Beaucoup de détails!

Très propre comme à l'accoutumée.



[Cocatrix]

Bravo pour ce zoom sur la Tête de Cheval, très réussi !

[julienESP]

Superbe canasson! avec une sacré focale.  Tu t'en sors bien malgré cette lune présente 👏

[Titophe]

Jolie image... On voit rarement la tête de cheval d'aussi prêt.



Petite question : n'y aurait-il pas à retoucher légèrement la collimation : la tâche d'Airy sur les étoiles les plus brillantes n'a pas l'air d'être bien centrée ? Mais comme le défaut n'est pas orienté exactement dans la même direction sur les 2 étoiles les plus brillantes ce n'est peut-être pas cela...



[encelade18]

Le 04/03/2021 à 22:38, Evanbourne a dit :

Belle prise!

 Traitement parfait. Beaucoup de détails!

Très propre comme à l'accoutumée.

Merci Evanbourne, c'est sympa



Le 05/03/2021 à 11:08, Cocatrix a dit :

Bravo pour ce zoom sur la Tête de Cheval, très réussi !

Merci Cocatrix



Le 05/03/2021 à 13:55, julienESP a dit :

Superbe canasson! avec une sacré focale.  Tu t'en sors bien malgré cette lune présente 👏

Merci Julien La lune m'a quand même prise du signal sur la zone sombre mais ces filtres sont d'une efficacité impressionnante !



Il y a 18 heures, Titophe a dit :

Jolie image... On voit rarement la tête de cheval d'aussi prêt.



Petite question : n'y aurait-il pas à retoucher légèrement la collimation : la tâche d'Airy sur les étoiles les plus brillantes n'a pas l'air d'être bien centrée ? Mais comme le défaut n'est pas orienté exactement dans la même direction sur les 2 étoiles les plus brillantes ce n'est peut-être pas cela...

Merci Titophe



Si la collimation est bonne, les déformations doivent être orientées au centre de l'image.

C'est le cas pour mon image, j'ai pris soin de collimater mon télescope avant la séance mais le filtre ne doit pas être parfaitement perpendiculaire à mon axe optique et donc les déformations des halos ne sont pas exactement orientés au centre de l'image.

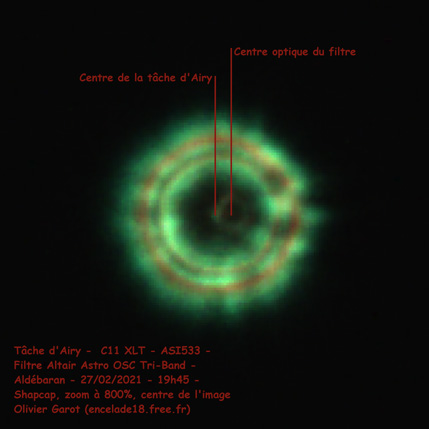

J'ai fait une copie écran de la tâche d'Airy lors du réglage (zoom à 800% sous Sharpcap), au centre de l'image, faite sur l'étoile Aldébaran.

On voit alors que la tâche d'Airy est bien symétrique, mais le filtre induit une autre tâche un peu décalée sur l'image suivante.

Le résultat en est un déformation des halos non centrés



Modifié 6 mars 2021 par encelade18

[Titophe]

@encelade18 merci pour l’explication...

en tout cas encore bravo pour cette image.
