Collimation Newton 200/1000

[Dami1c8]

Bonjour à tous,

Il y a quelques mois, j’ai eu le malheur de démonter les miroirs de mon tube Newton afin de les nettoyer.
Mais en les remontants, la collimation comme je pouvais m’y attendre est complètement dans les choux.
J’ai donc suivi les étapes classiques :

- centre le MS (miroir secondaire) dans la PO

- qu’il ait un aspect rond et non ovale

- avec ceshire faire colli classique...

Mais quand je fais la colli classique, le MS n’est plus centré dans le PO et cela peut se voir sur mes flats (vignetage « decentré)

Les étoiles sont totalement dans les choux (ovales et baves). La defocalisation laisse un donuts ovale avec un rond centrale totalement pas centré.
Cela fait des mois et j’aimerais de l’aide...

Peut être amener mon telescope à un pro ? Mais qui ?
Je vous remercie !

[LH44]

Tu peux mettre une feuille de papier de couleur derrière le secondaire tout contre le tube (avec une partie repliée en bas pour masquer le primaire)  ainsi tu appréciera mieux les erreurs d'orientation et de centrage



Mon secondaire a un bon fond ou l'alignement facilité - Les bricoleurs - Webastro

Modifié 10 mars 2021 par LH44

[Dami1c8]

C’est exactement ce que j’ai fais.
mais lorsque je fait la colli le MS n’est plus centré et est ovale dans la PO

[LH44]

il y a 2 minutes, Dami1c8 a dit :

C’est exactement ce que j’ai fais.
mais lorsque je fait la colli le MS n’est plus centré et est ovale dans la PO



Tu le fais au laser j'imagine ? Lorsqu'on part d'une collimation dans les choux justement suite à un remontage des miroirs il ne faut pas hésiter à retoucher l'orientation ou la position du secondaire entre 2.

[Dami1c8]

NON vous n'avez pas bien lu mon message.

bien sur que je l'ai fait au cheshire et bien sur que j'ai du retoucher au miroir secondaire pour le recentrer dans le PO.

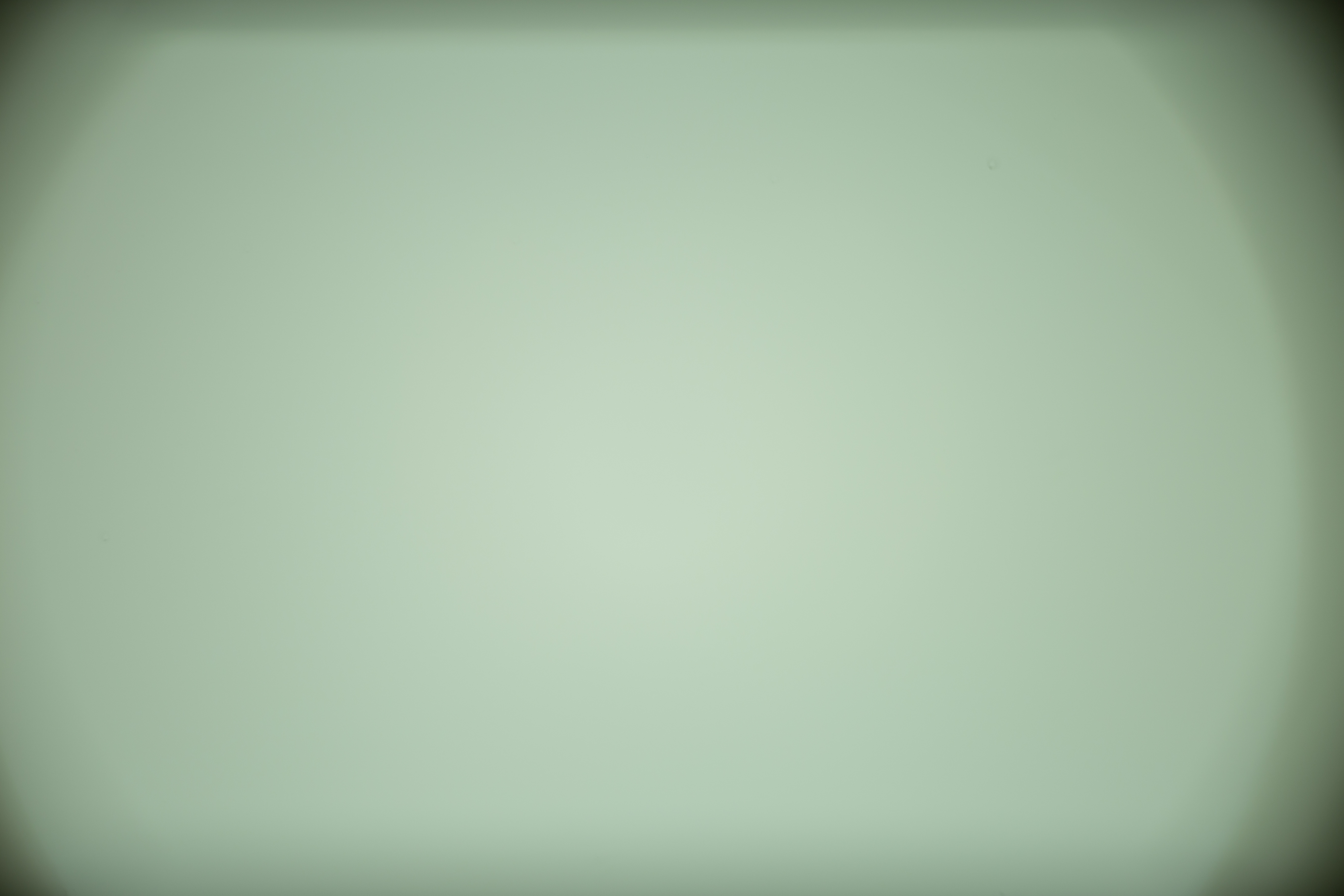

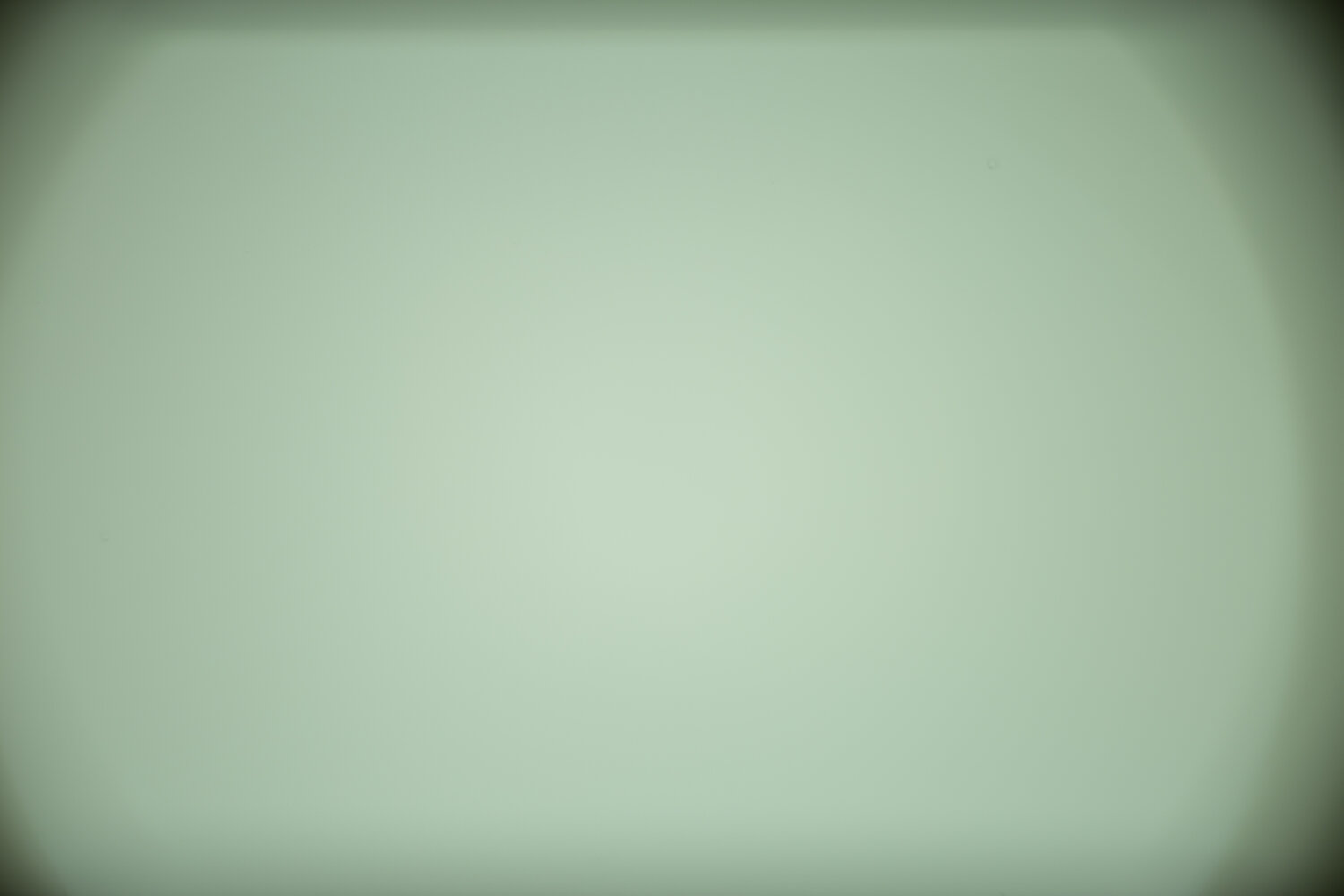

mais après collimation avec le primaire, le secondaire n'est pas centré dans le PO en témoigne mes flats avec un vignetage décalé. voir ci dessous

mes brutes sont elles avec des étoiles complètement baveuses voir ci dessous

[PEV77]

Il y a 5 heures, Dami1c8 a dit :

Il y a quelques mois, j’ai eu le malheur de démonter les miroirs de mon tube Newton afin de les nettoyer.

tu as nettoyé le secondaire aussi ?

[Fred_76]

Bonjour,



Voici le meilleur tutoriel que j'ai pu trouver pour la collimation d'un newton :



http://astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm



Ca prend du temps, mais ça en vaut vraiment le coup. Et oublie le laser, à moins d'avoir un truc super cher comme un Catseye, ça ne sert qu'à se la péter devant les geeks.

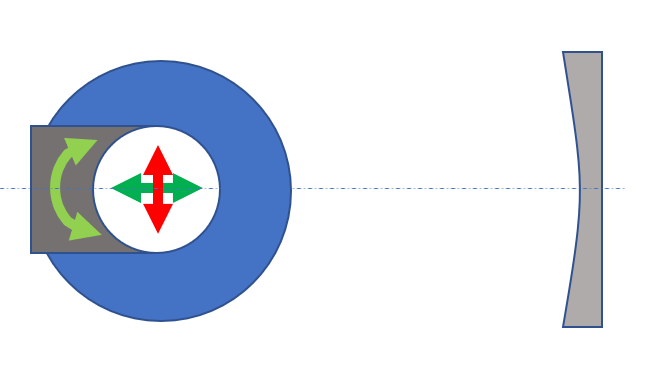

Une chose à savoir, le réglage du secondaire ne se fait qu'en le pivotant à partir de ses vis (fleche vert clair), et en l'avançant ou en le reculant sur l'axe optique du primaire (fleche vert foncé). En aucun cas on ne peut le positionner perpendiculairement à l'axe optique du primaire (fleche rouge).

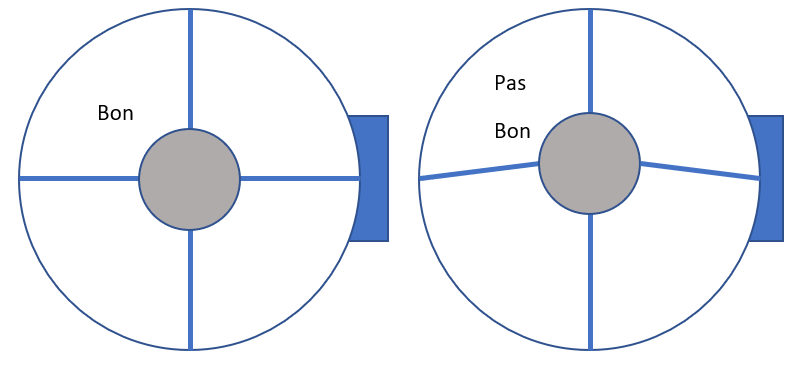

Pour cela il faudrait pouvoir déplacer les pattes de l'araignée tout en conservant la colinéarité des pattes opposées (image de gauche), ce qui n'est en général pas possible (image de droite) :

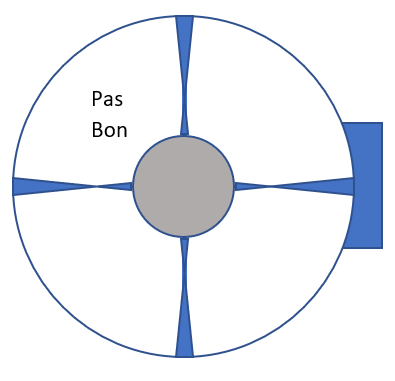

Attention aussi à ne pas vriller les pattes. Elles doivent être le plus "plates" possible :





[Dami1c8]

il y a 51 minutes, PEV77 a dit :

tu as nettoyé le secondaire aussi ?

Oui bien sur ! C’est pour ça que tout est déréglé

il y a 14 minutes, Fred_76 a dit :

Bonjour,



Voici le meilleur tutoriel que j'ai pu trouver pour la collimation d'un newton :



http://astrosurf.com/d_bergeron/astronomie/Bibliotheque/collimation/collimation.htm



Ca prend du temps, mais ça en vaut vraiment le coup. Et oublie le laser, à moins d'avoir un truc super cher comme un Catseye, ça ne sert qu'à se la péter devant les geeks.

Merci bcp

[PEV77]

alors très probable que l'inclinaison du secondaire ne soit pas bonne : attention, dans un certain sens, une inclinaison à 46 ou 44 ° N'est pas détectable de visu. le mieux est de faire un réglage , à x100 et x200 sur étoile centrée et recentrée.

[PEV77]

oui, très important la position des pattes d'araignée au remontage ! elles doivent absolument etre ègales entre elles !

[Dami1c8]

il y a une heure, PEV77 a dit :

oui, très important la position des pattes d'araignée au remontage ! elles doivent absolument etre ègales entre elles !

Comment en être sûr ?



Parce que j’ai déjà joué sur les pattes de l’araignée. Et je ne suis pas sÛr qu’elles soient égales. Comment être sûr que nous somme parfaitement au centre

[Fred_76]

Il y a 1 heure, PEV77 a dit :

elles doivent absolument etre ègales entre elles !



On s'en fout qu'elles soient "égales entre elles" ! Ce qui compte c'est que le pattes opposées soient bien parallèles (ou alignées) et qu'aucune patte ne soit vrillée.



Cela dit, la géométrie des pattes n'aura d'effet que sur la forme (et le nombre) des aigrettes de diffraction.

[Dami1c8]

il y a 3 minutes, Fred_76 a dit :



On s'en fout qu'elles soient "égales entre elles" ! Ce qui compte c'est que le pattes opposées soient bien parallèles (ou alignées) et qu'aucune patte ne soit vrillée.



Cela dit, la géométrie des pattes n'aura d'effet que sur la forme (et le nombre) des aigrettes de diffraction.

Ok parfais merci. C’est logique si elles sont alignés forcément elles seront égales

[Fred_76]

il y a 11 minutes, Dami1c8 a dit :

logique si elles sont alignés forcément elles seront égales



pas forcément. Elle le seront si les trous dans lesquels sont tenues les pattes sur le tube sont bien à 0, 90, 180 et 270°, mais s'ils sont à des positions différentes, il est possible que les pattes ne soient plus exactement de même longueur. Mais c'est du chipotage !



L'effet sera que le secondaire ne sera pas parfaitement centré par rapport au primaire. Ce n'est pas très gênant car cela ne changera pas la qualité des images, juste le vignettage qui sera décentré.



L'important dans la collimation c'est :

- que l'axe optique du primaire soit bien perpendiculaire à l'axe du porte oculaire

- que l'angle du secondaire soit bien à 45° par rapport aux axes du primaire et du porte oculaire



En pratique, il est simple de déplacer le secondaire le long de l'axe du primaire (d'avant en arrière) en jouant avec la vis poussante et les 3 vis bloquantes du secondaire. Il est impossible de déplacer le secondaire de haut en bas sans perdre la colinéarité des pattes de l'araignée, à moins d'avoir des trous oblongs. C'est ce que j'indiquais sur le schéma avec les flèches rouge/vertes.



[Dami1c8]

il y a 2 minutes, Fred_76 a dit :



pas forcément. Elle le seront si les trous dans lesquels sont tenues les pattes sur le tube sont bien à 0, 90, 180 et 270°, mais s'ils sont à des positions différentes, il est possible que les pattes ne soient plus exactement de même longueur. Mais c'est du chipotage !

D’accord merci

[max du 77]



Bonjour



Moi je centre mon araignée avec un compas , du centre a chaque bout des branches .

[Dami1c8]

il y a 15 minutes, max du 77 a dit :



Bonjour



Moi je centre mon araignée avec un compas , du centre a chaque bout des branches .

Ah oui pas con ! J’y avais pas pensé ! Merci !

[Fred_76]

il y a 17 minutes, max du 77 a dit :

Moi je centre mon araignée avec un compas , du centre a chaque bout des branches .

Il est préférable de s’assurer que les pattes sont bien alignées. C’est plus important que d’avoir un secondaire bien centré...



Les pattes influent directement sur les aigrettes qu’il est impossible de modifier sur une image, alors qu’un défaut de centrage du secondaire n’impacte que le vignettage, et ça se traite avec les flats.

[Dami1c8]

il y a 29 minutes, Fred_76 a dit :

Il est préférable de s’assurer que les pattes sont bien alignées. C’est plus important que d’avoir un secondaire bien centré...



Les pattes influent directement sur les aigrettes qu’il est impossible de modifier sur une image, alors qu’un défaut de centrage du secondaire n’impacte que le vignettage, et ça se traite avec les flats.

D’accord !

et comment vérifier avec précision ceci ?

[Fred_76]

il y a 5 minutes, Dami1c8 a dit :

comment vérifier avec précision ceci

avec un truc qui fait des lignes droites 😉 ... une règle !

[Dami1c8]

Ok parfait j’te remercie !
