Mise en station PoleMaster sur une … EQ1 (ou 2).

Larbucen · 20 mars 2021

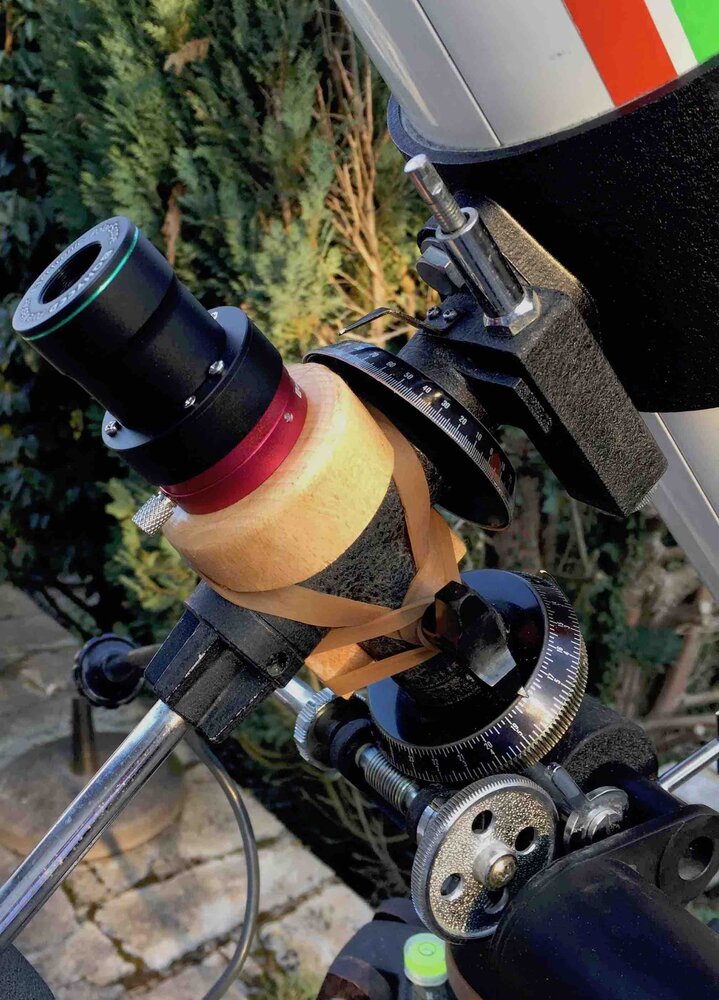

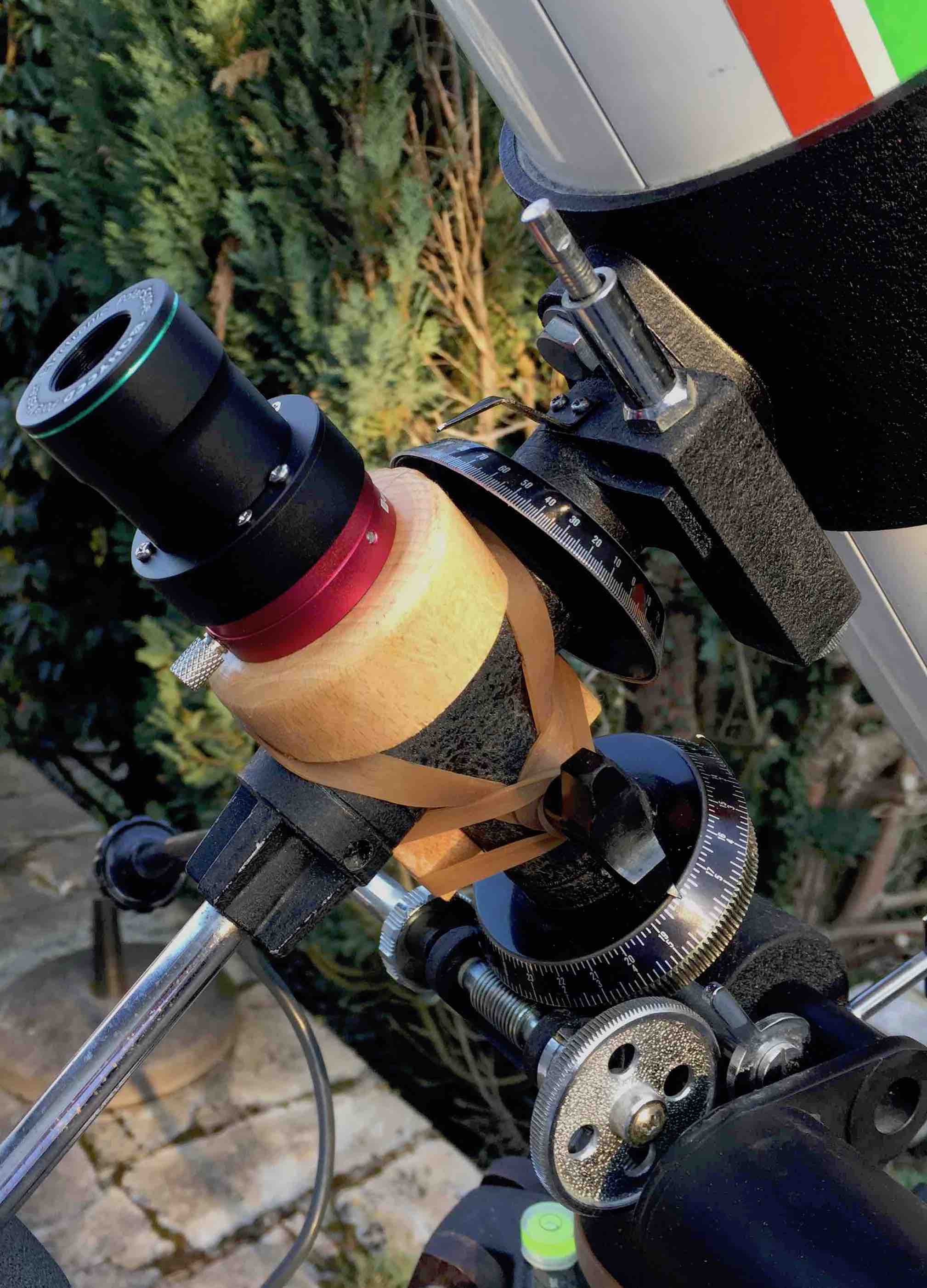

Eh oui, vous avez bien lu, je vous propose ici de réaliser un adaptateur dans l'idée d'installer une caméra PoleMaster sur une monture EQ1 (ou 2).

Tout d'abord, je tiens à vous rassurer, je n'ai pas fait l'acquisition de cette caméra pour cette antique monture. Non, elle est plutôt l'amie intime de ma monture AZ-EQ6. J'ai, depuis l'acquisition de cette caméra, amélioré la mise en station de ma monture. Pratiquant un peu l'astro-photographie, cela m'a permis de doubler mes temps de poses sans avoir à utiliser de caméra de guidage.

Mais j'aime bien jouer avec mon vieux PERL JPM. Pour cela, je le bricole, je l'améliore, je lui achète de bons vieux oculaires... Bref, je le bichonne.

J'ai donc décidé de lui faire profiter, à lui aussi, de la caméra PoleMaster QHYCCD.

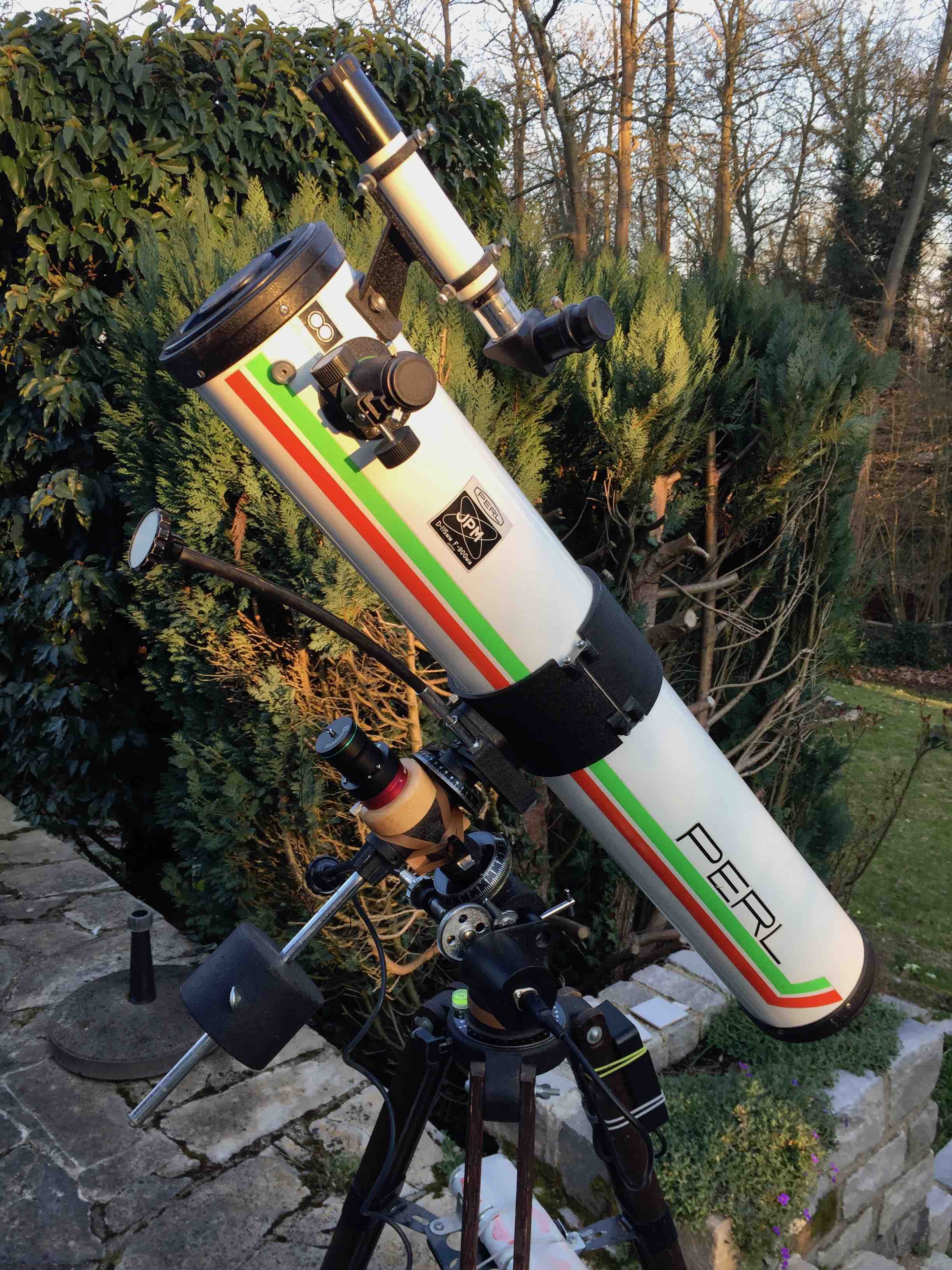

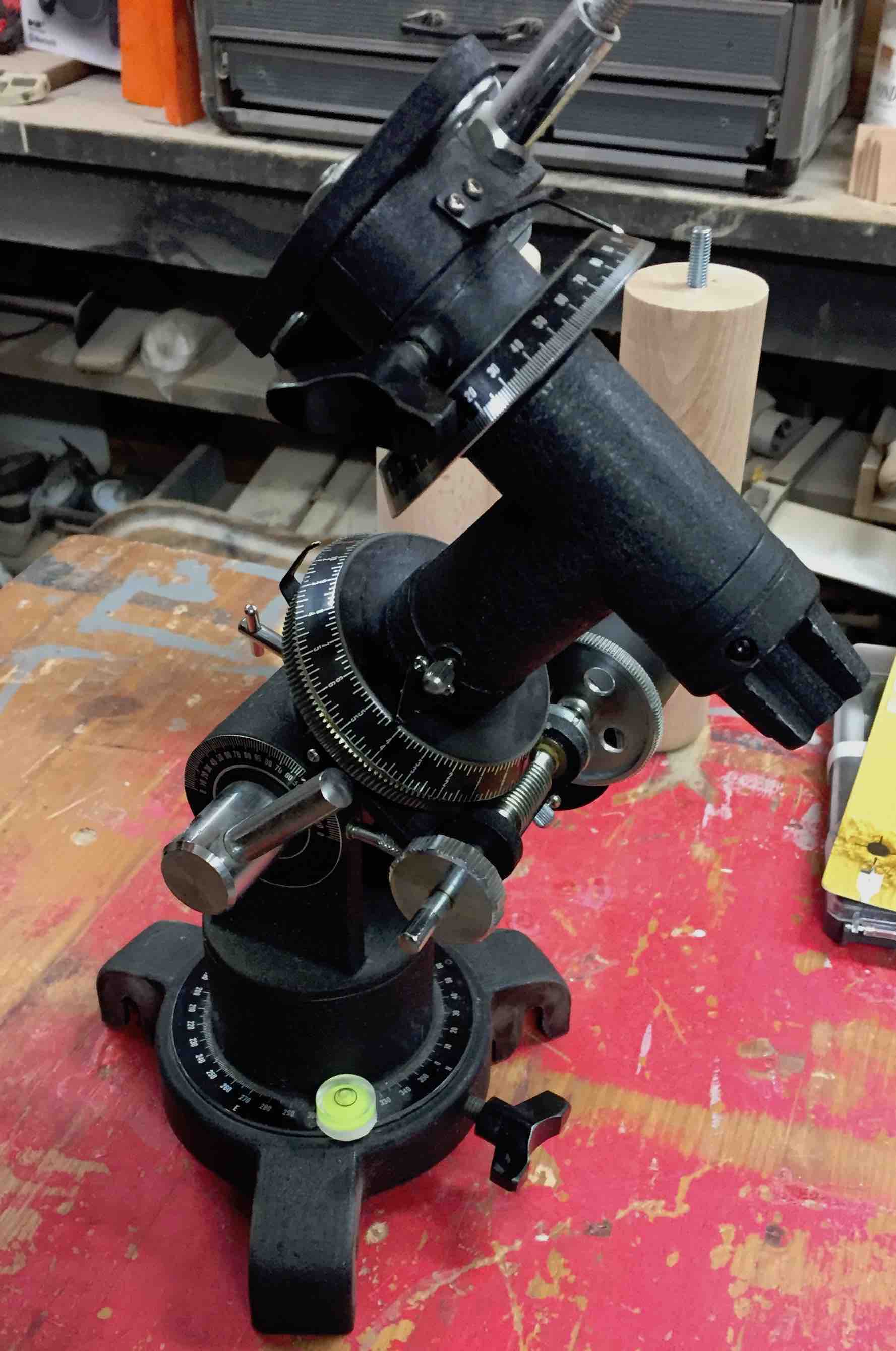

Commençons par la monture : vous la connaissez, c'est le premier modèle de monture équatoriale. Elle équipe mon Newton 115/900. Elle n'a bien sûr pas de GOTO, mais elle peut être améliorée grâce à l'achat d'un petit moteur de suivi sidéral.

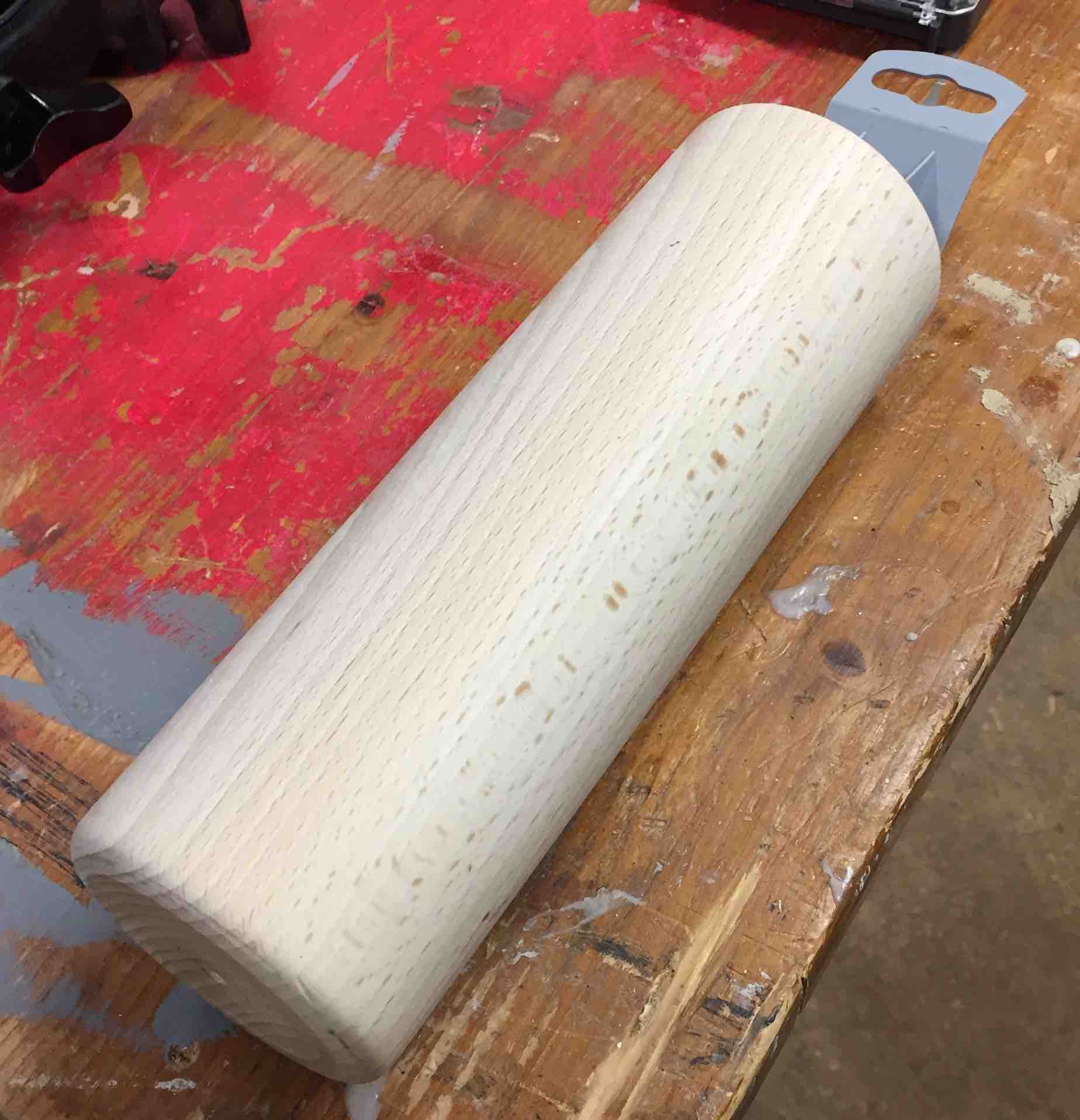

Sur la monture, le diamètre extérieur des deux axes est de 37 mm. L'idée est de trouver le moyen de placer un support perpendiculaire à l'axe polaire. Pour cela, je suis allé faire un tour chez mon ami Merlin et j'ai fait l'acquisition d'un pied de lit à 8€. Le diamètre de ce pied est de 68 mm.

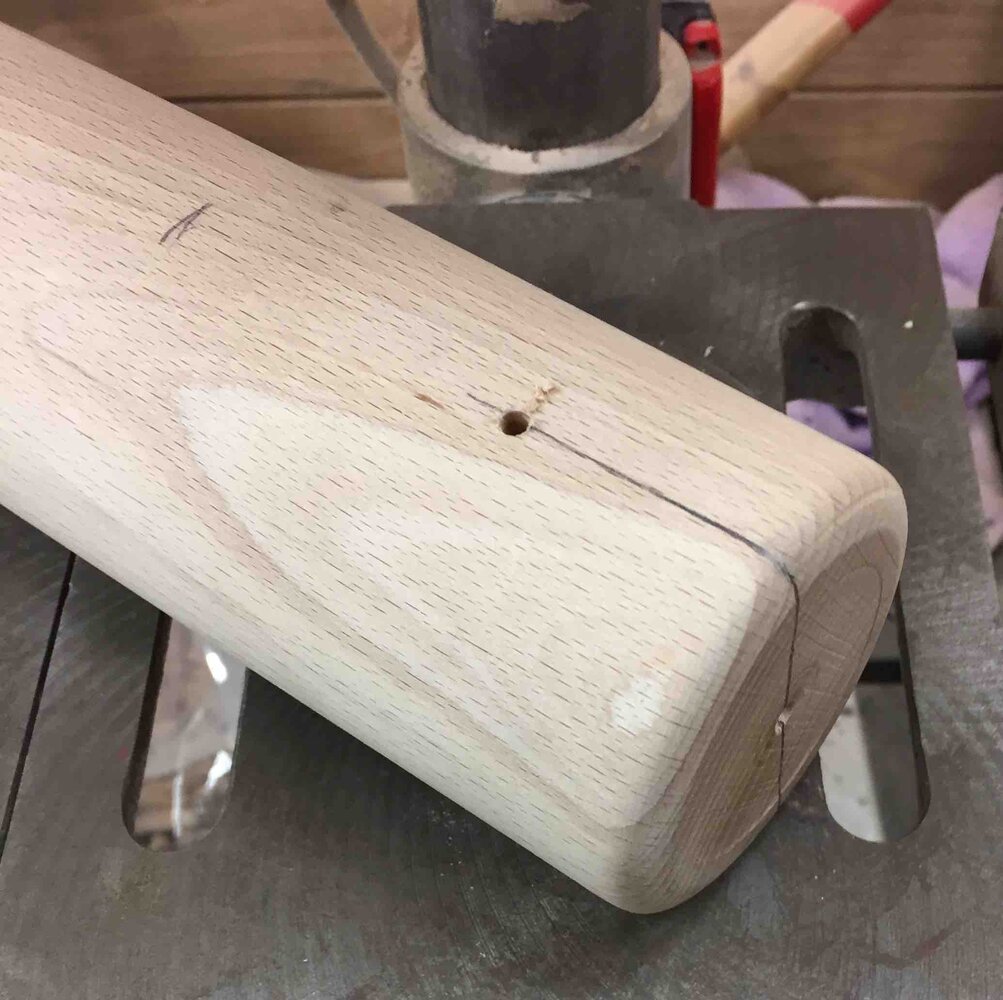

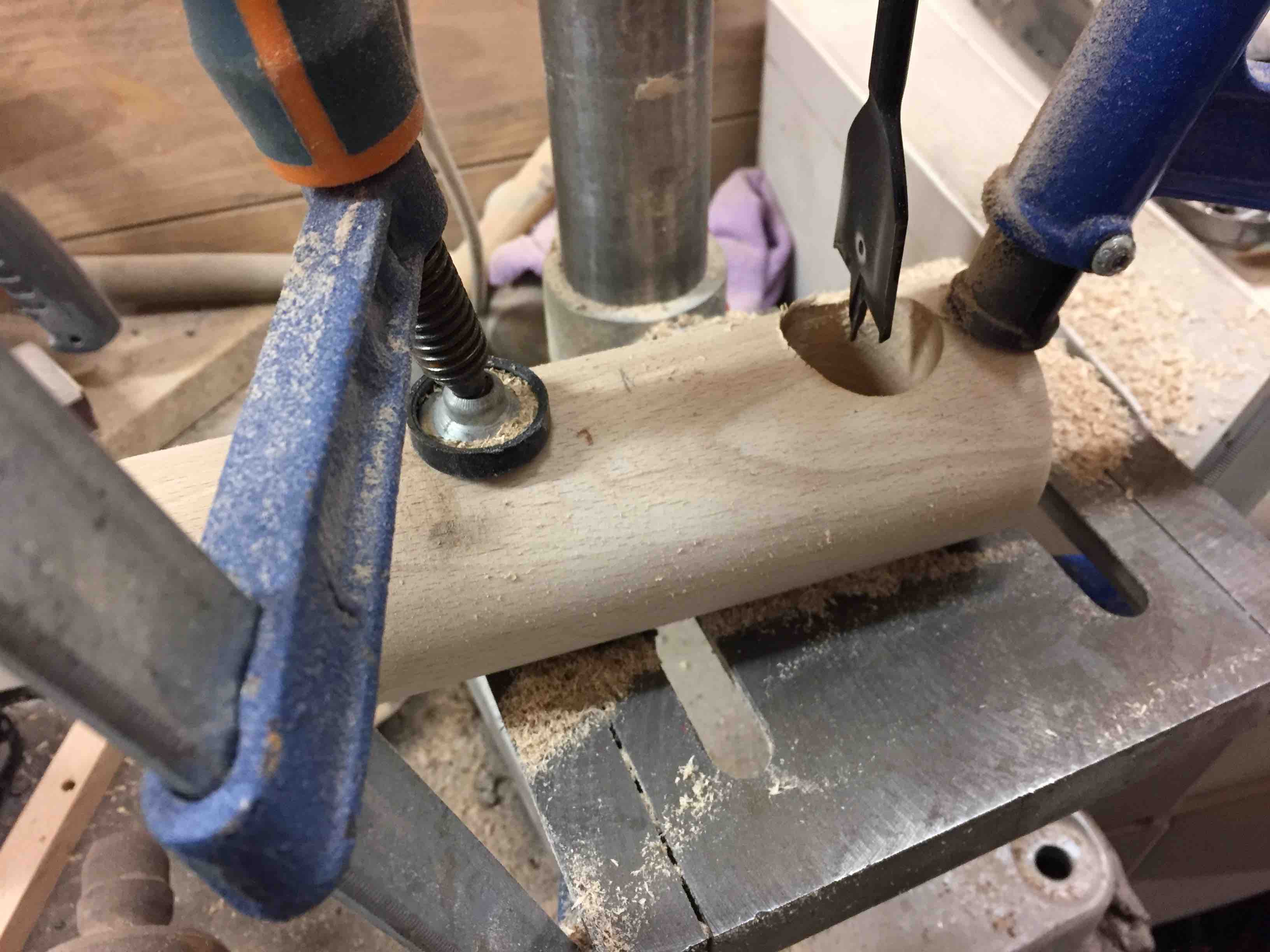

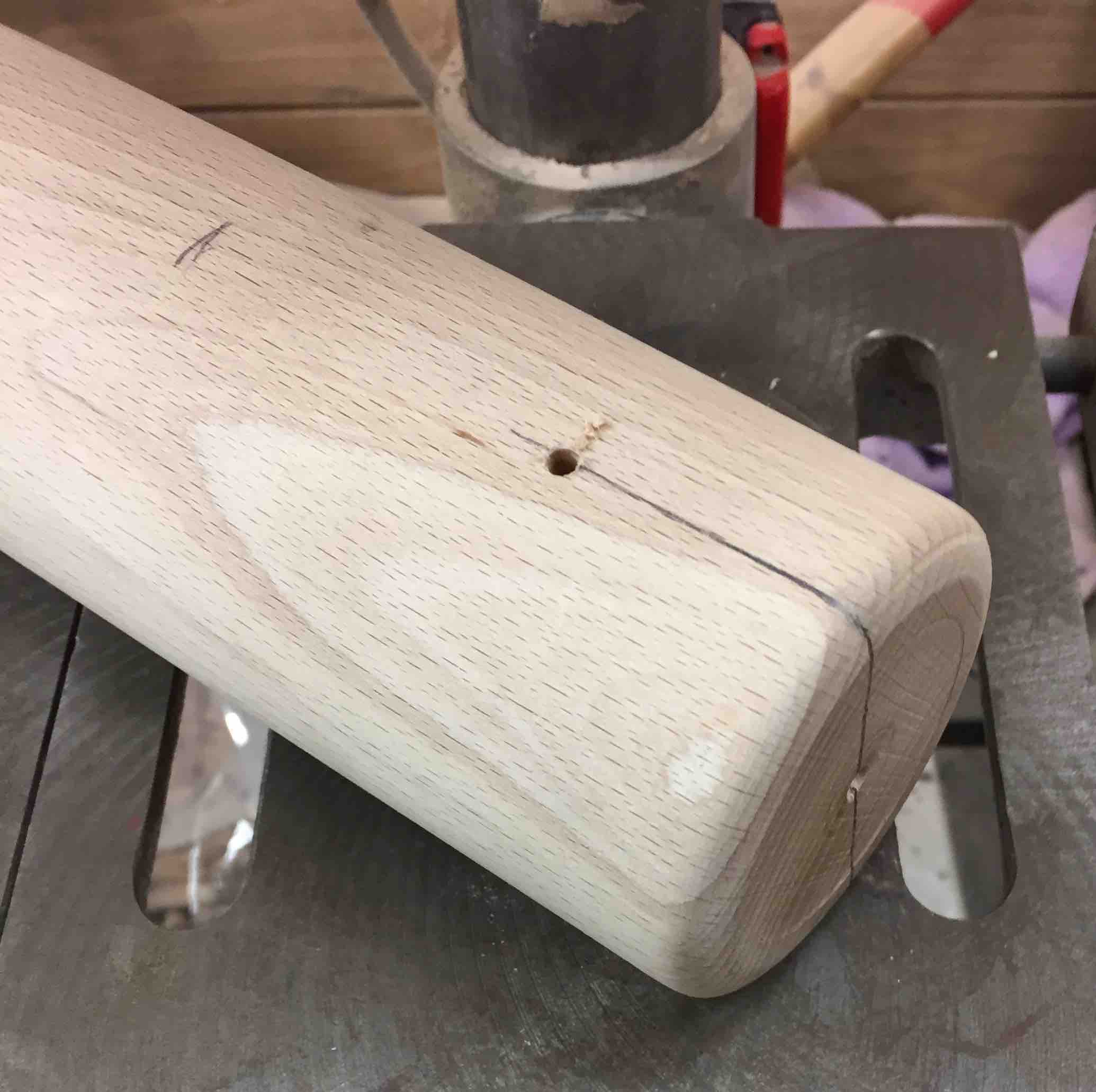

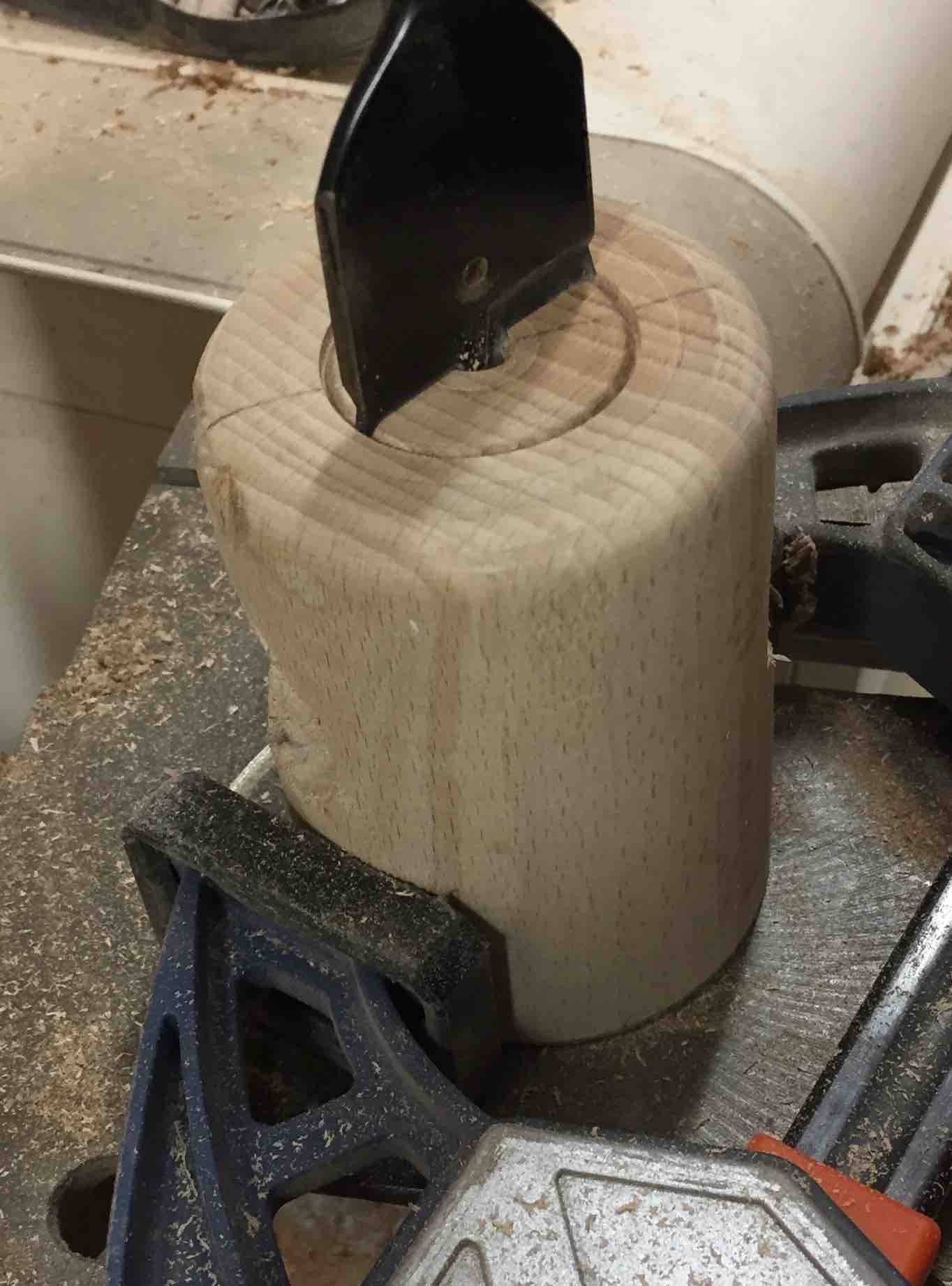

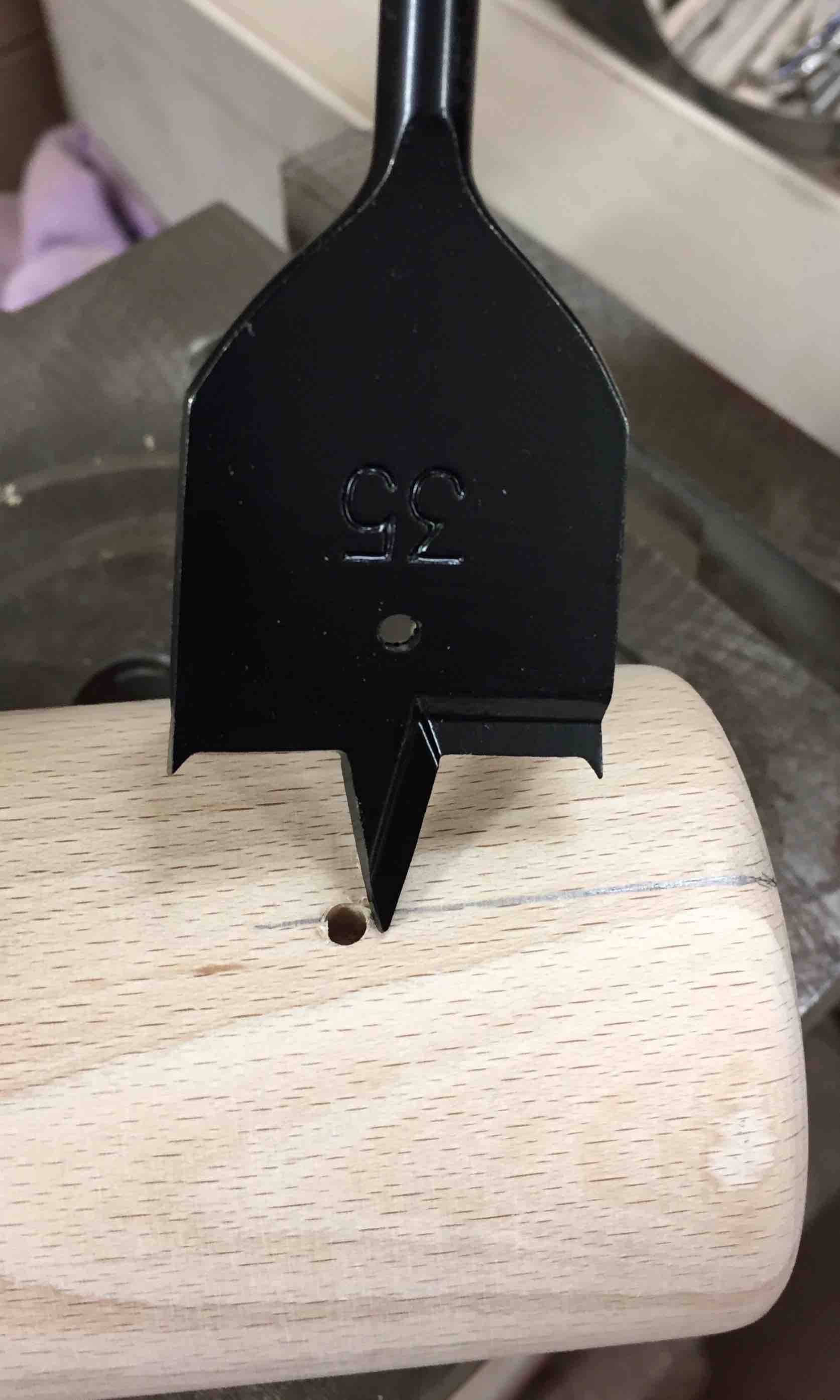

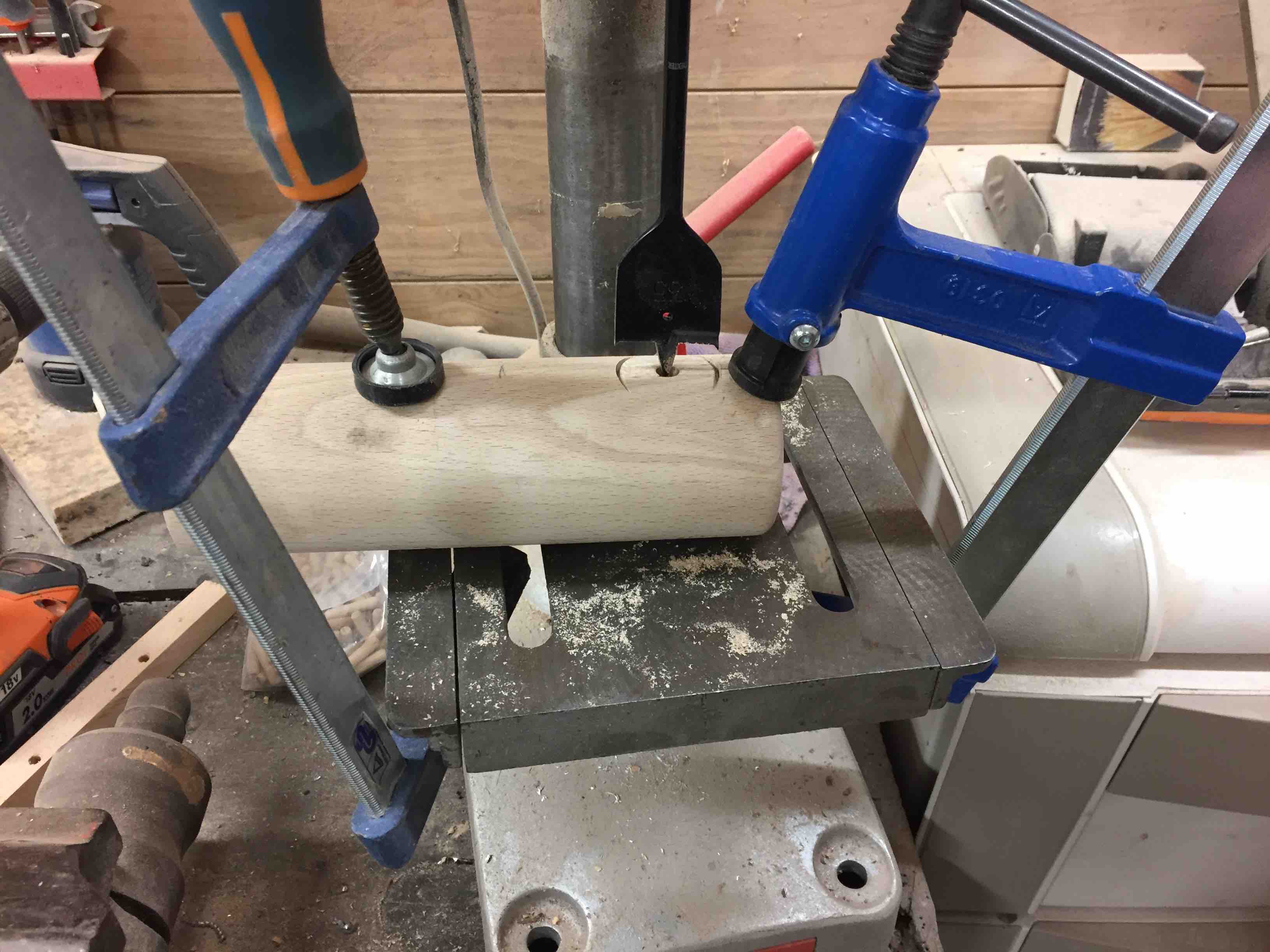

N'ayant pas trouvé de foret de 37 mm, j'ai acheté un foret de 35 mm toujours chez Merlin. C'est ce passage qui a été le plus difficile. Nous avons eu beaucoup de mal à fixer le pied de lit et pour cela nous avons utilisé deux serres joints. Bon, bon, c'est du bricolage après tout, on n'est pas des pro. La périphérie du trou a été placée à 2 cm du bord.

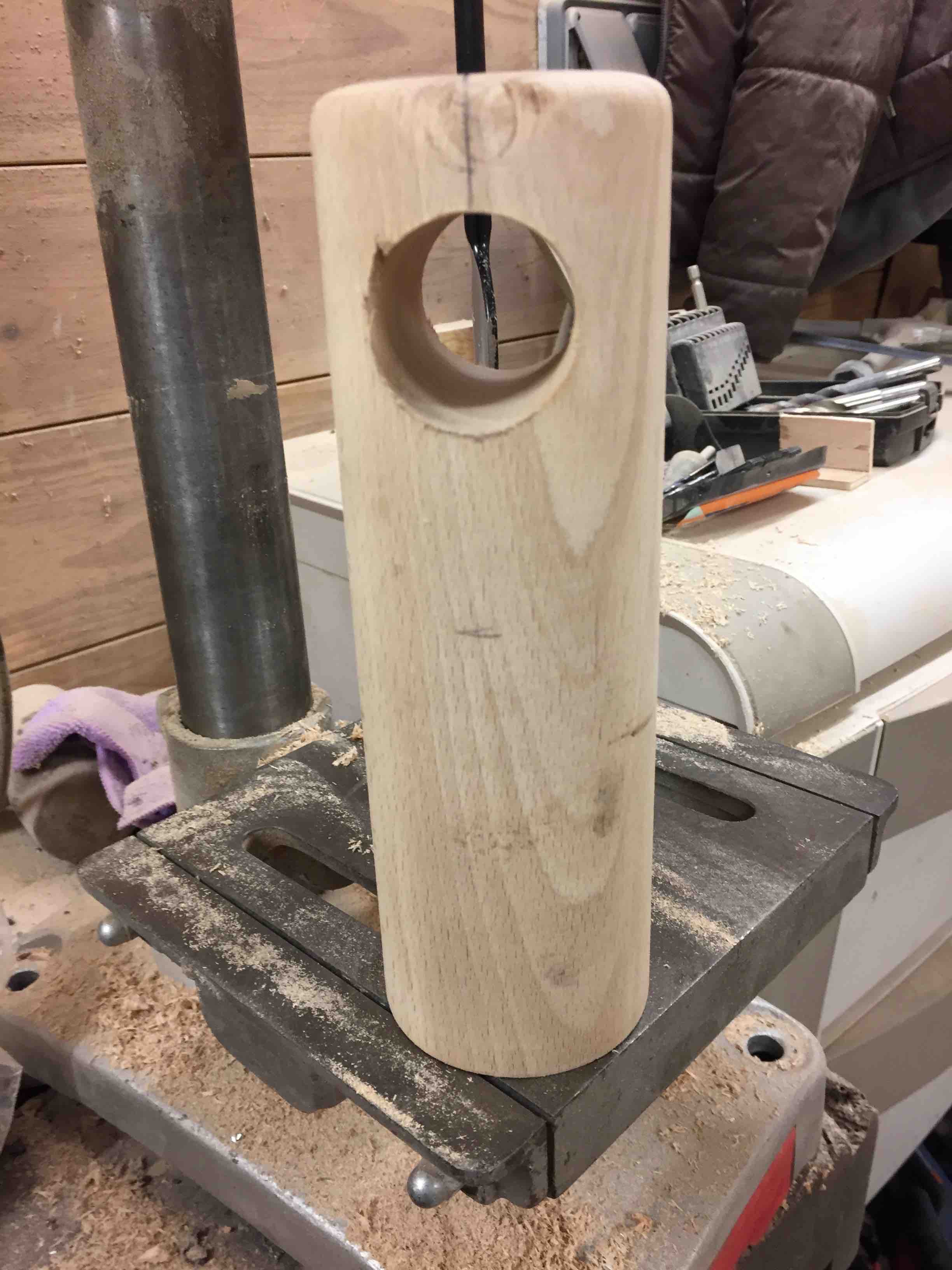

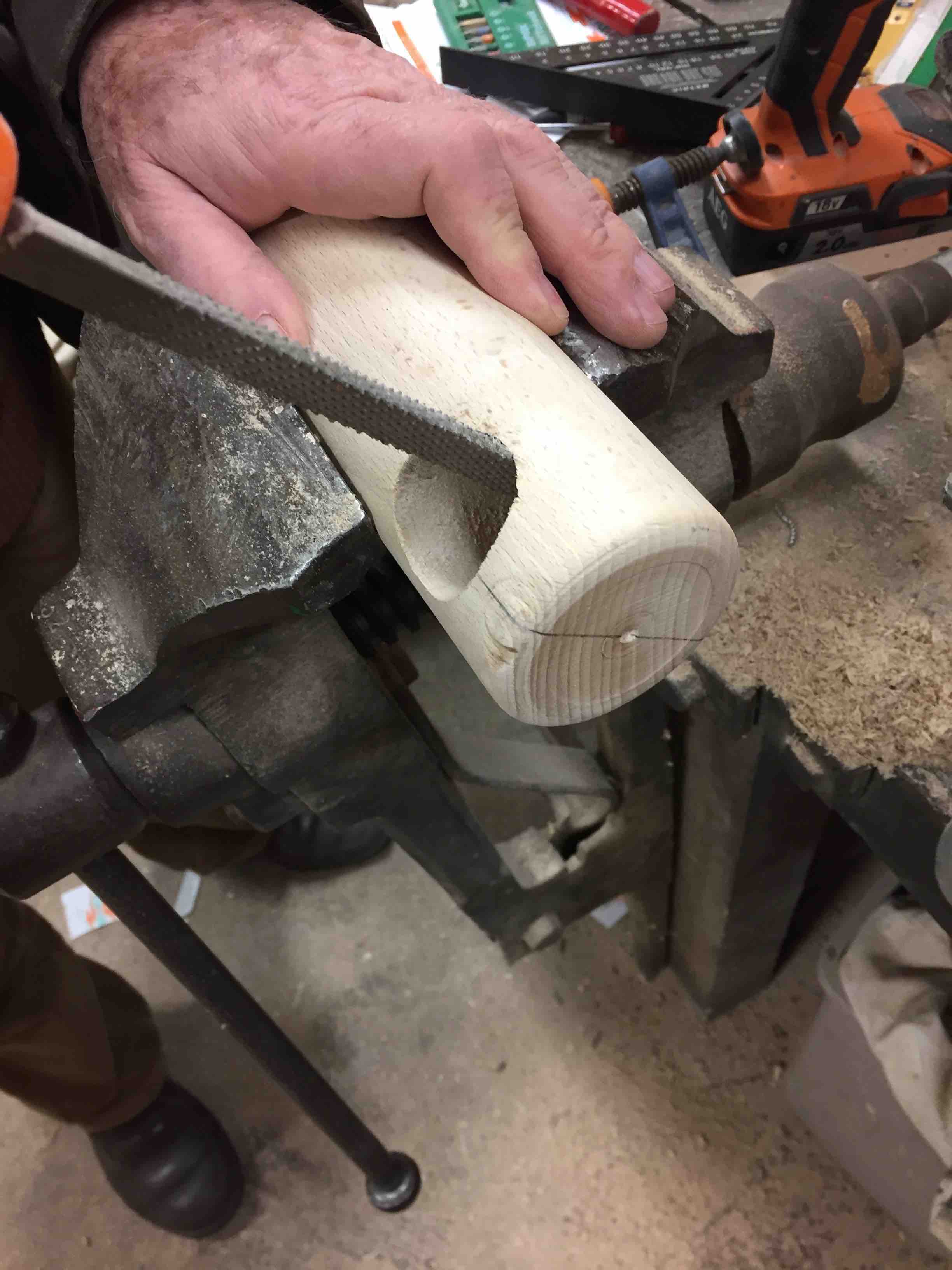

Eh bien, nous avons réussi et le résultat n'est pas si mal. Bien sûr, comme le foret était un peu trop petit par rapport au diamètre des axes de la monture, il a fallut y mettre un peu d'huile de coude. Ensuite nous avons coupé le pied à 9 cm toujours du bord.

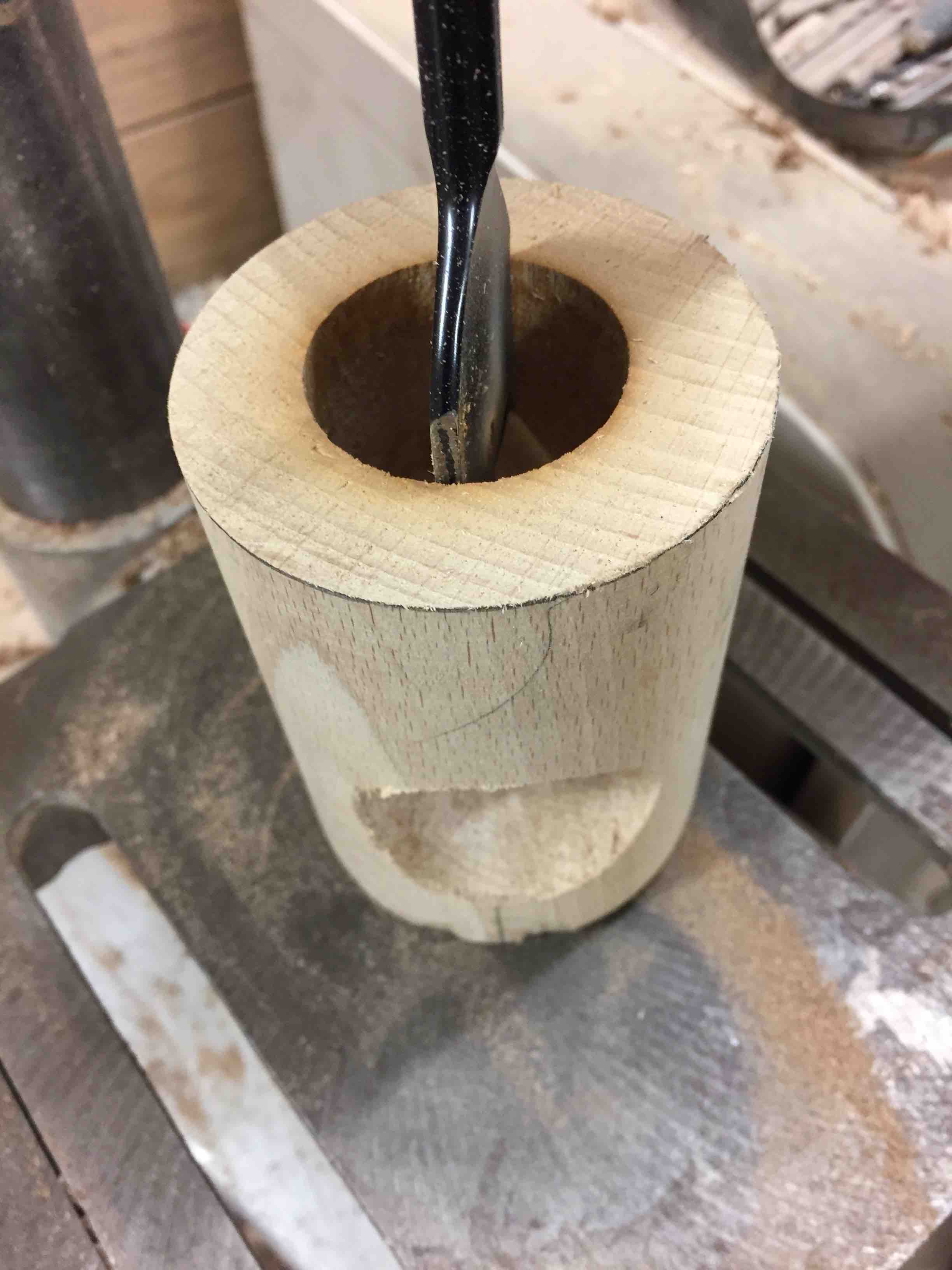

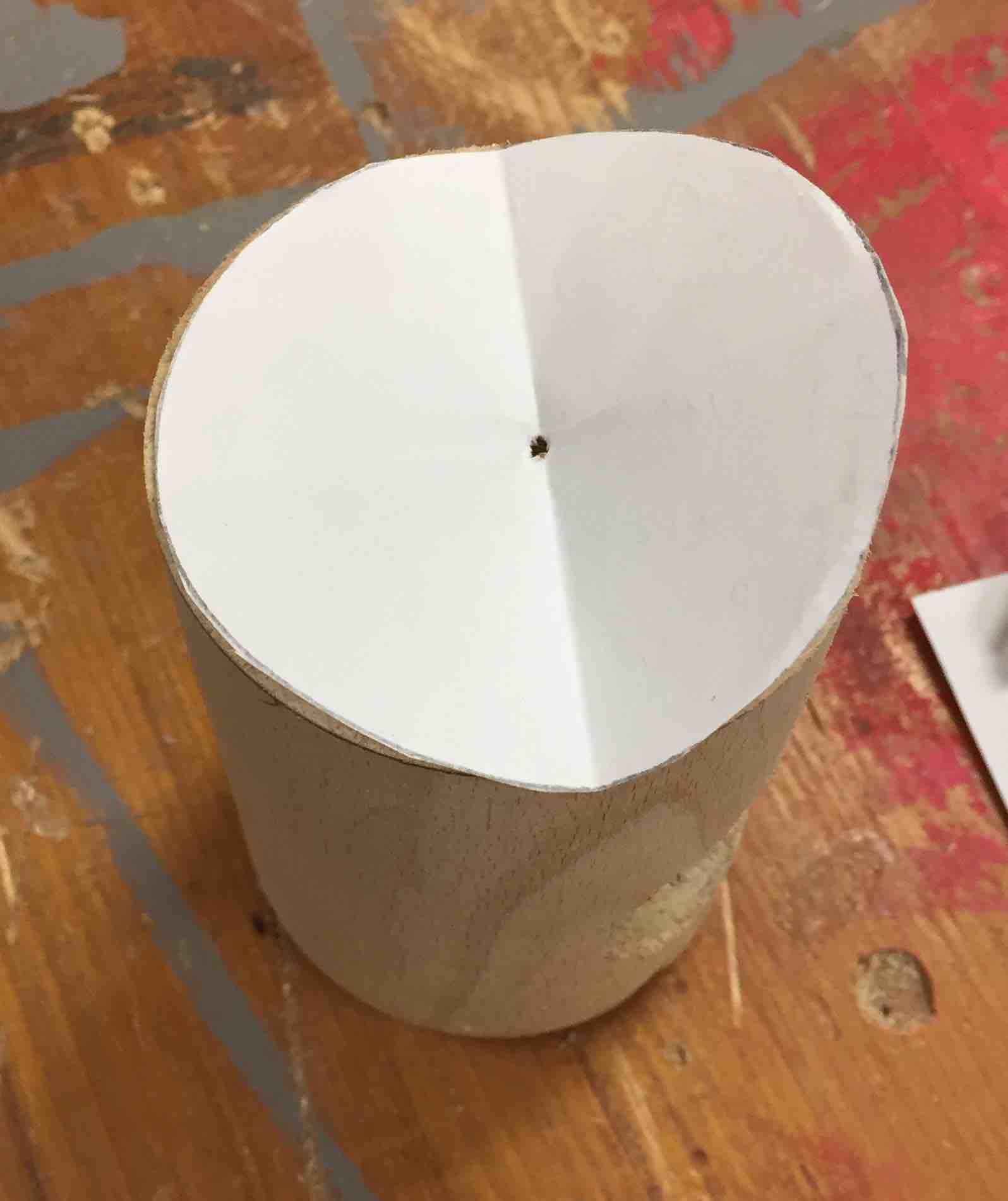

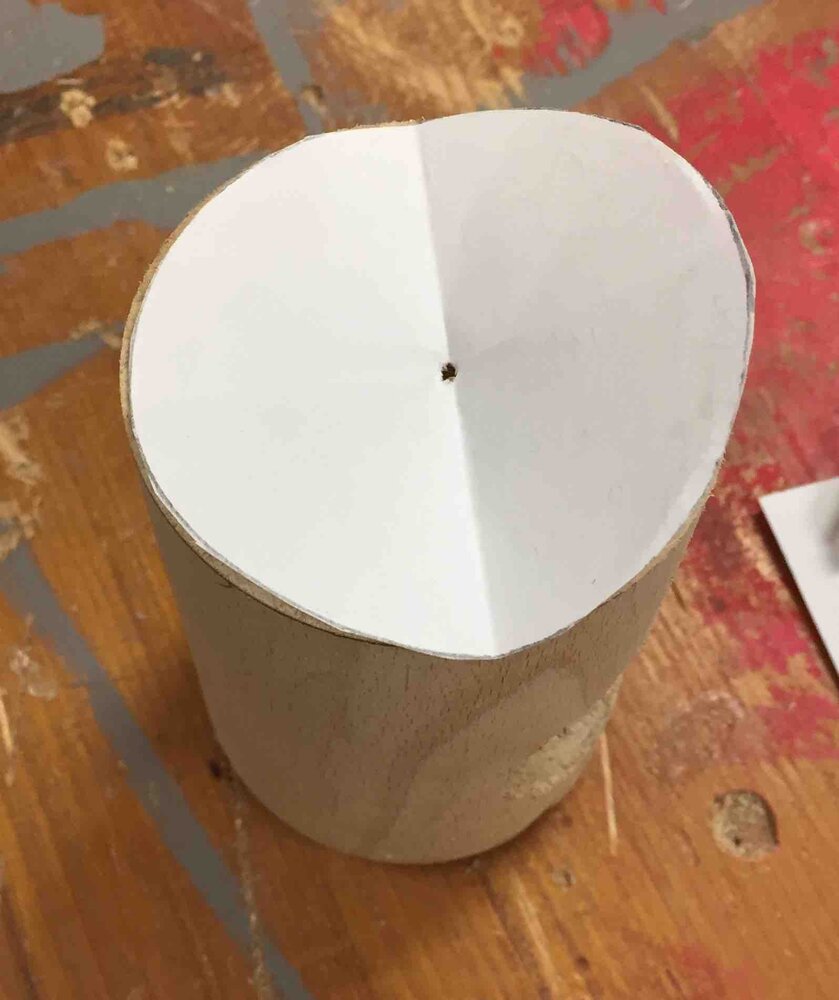

Un axe de fait. Passons à l'autre. Pour centrer le foret nous avons simplement plié une feuille de papier en 4 après l'avoir, au préalable, découpée au diamètre du pied de lit.

Et de deux.

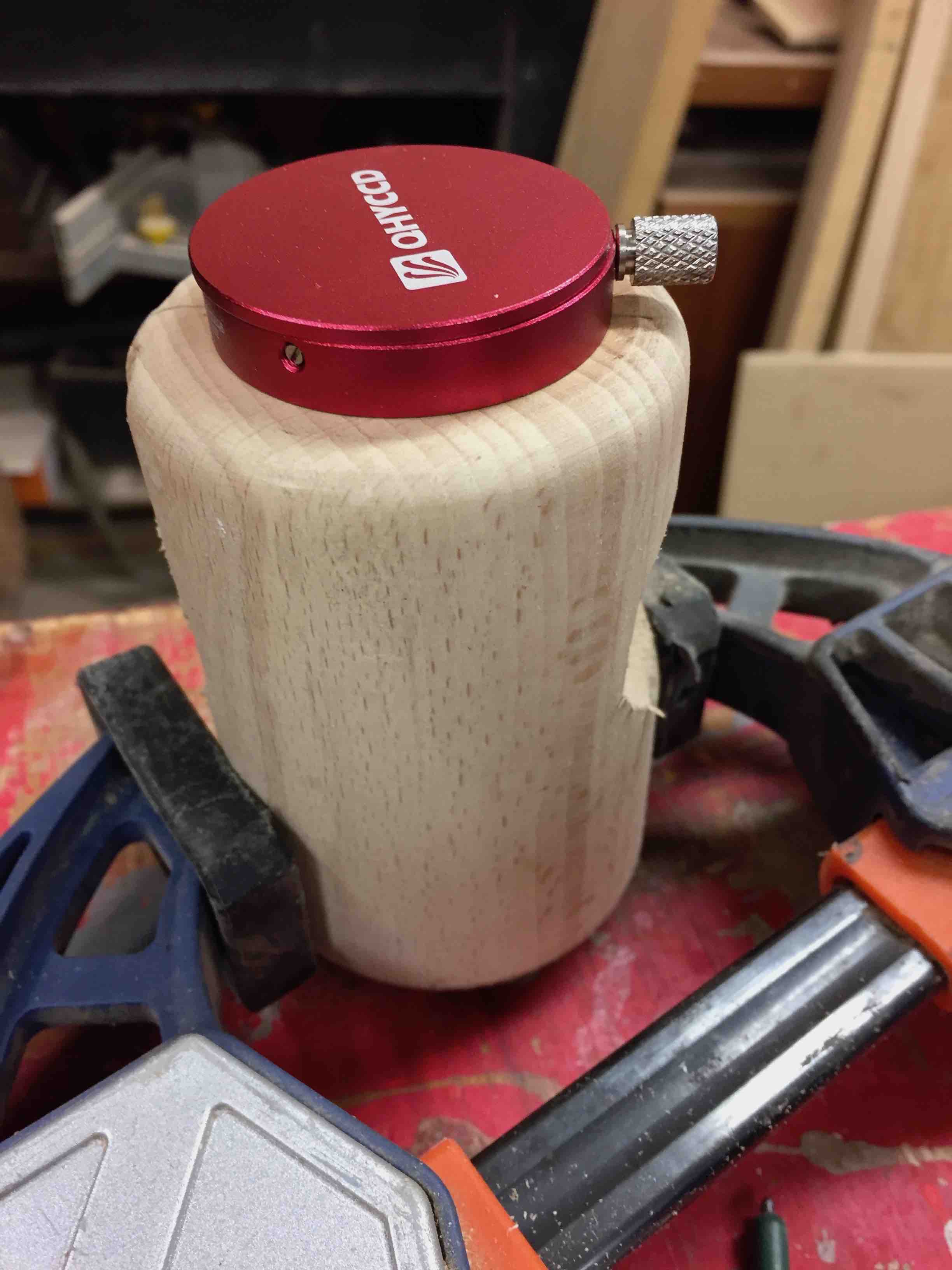

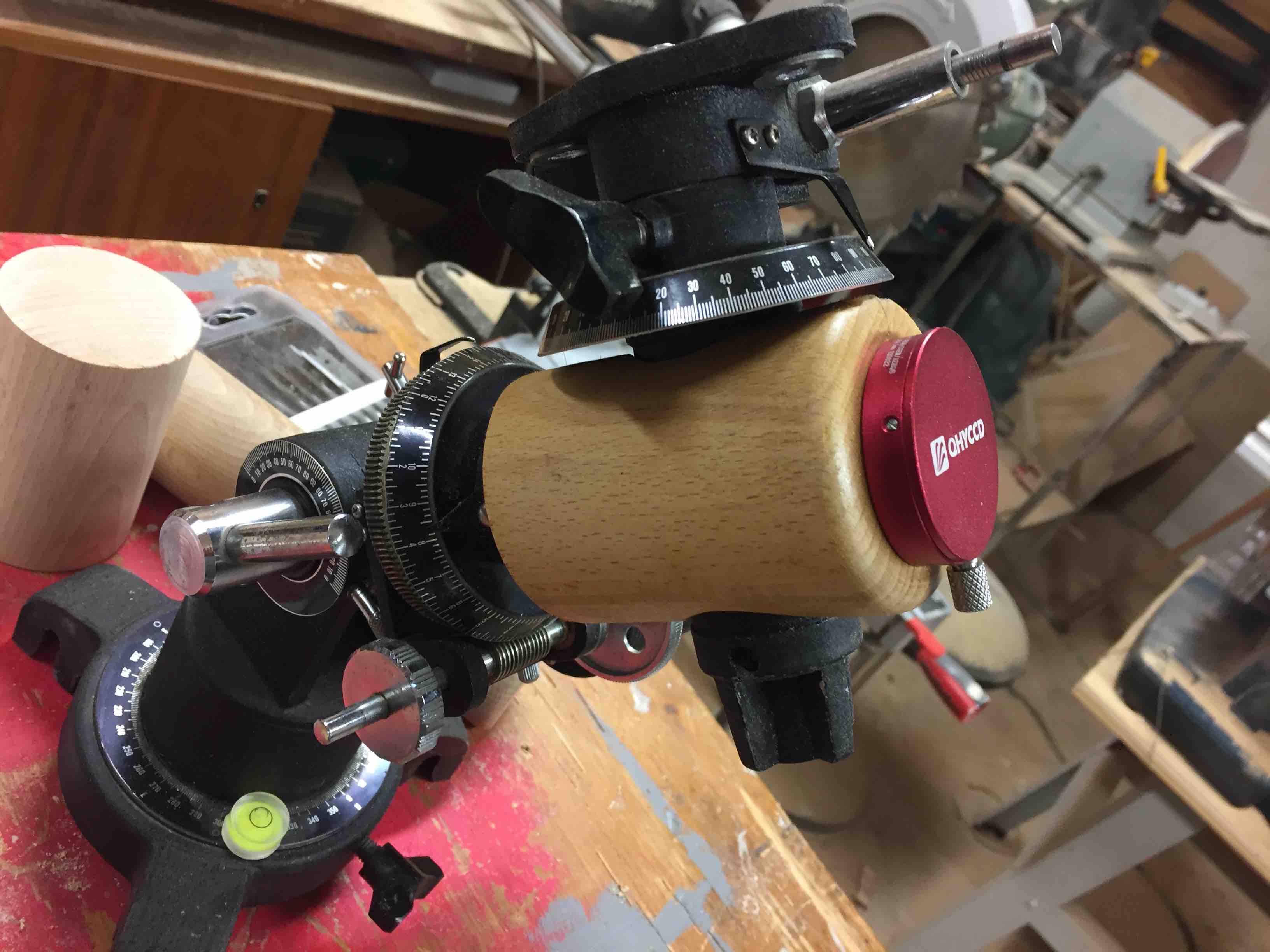

Ensuite, ce fut le moment de prévoir la fixation de la caméra. Cette fois-ci, ça tombe bien. L'adaptateur qui est prévu pour l'AZ-EQ6 fait exactement 35 mm de diamètre. Le foret est fait pour.

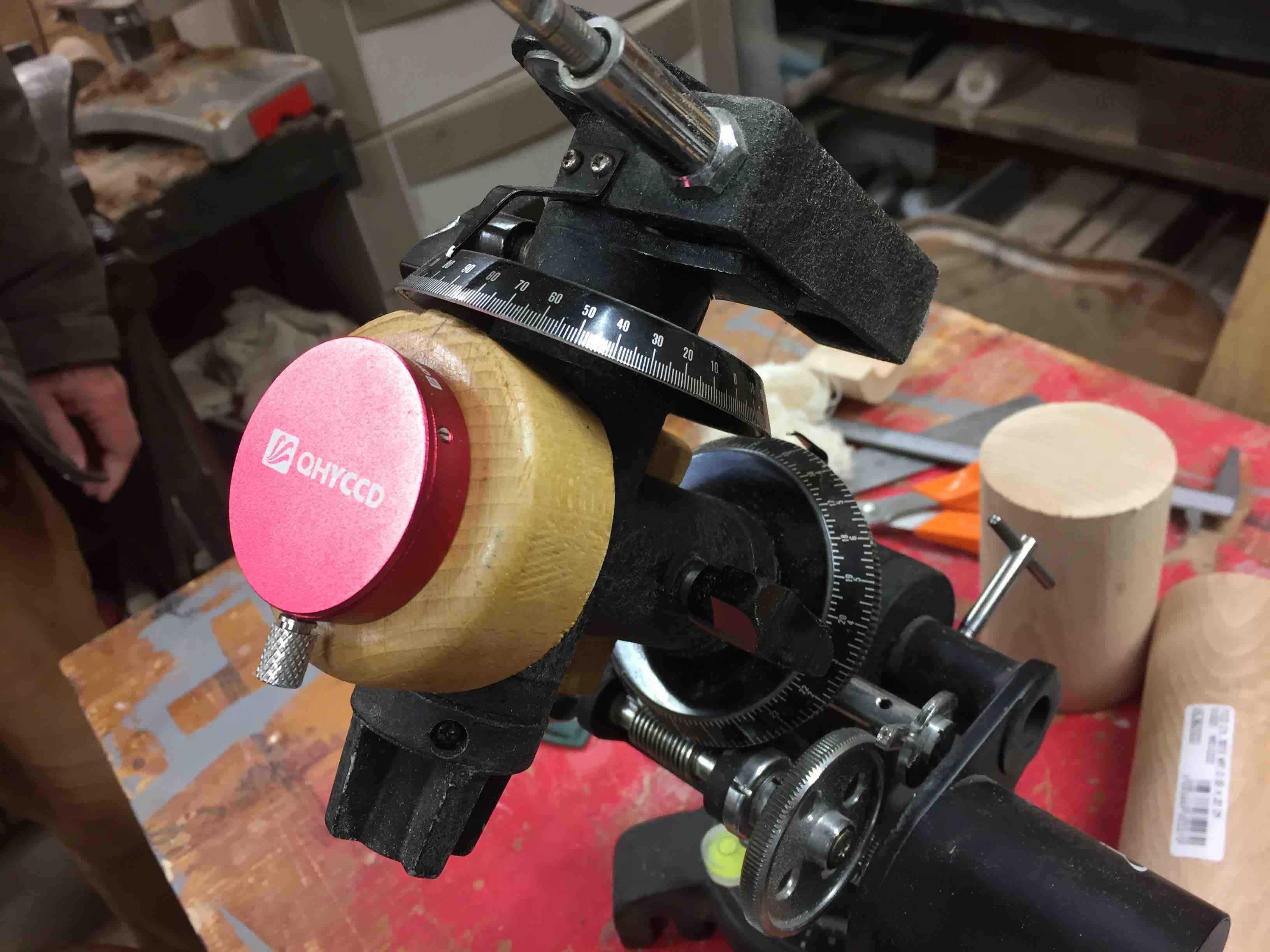

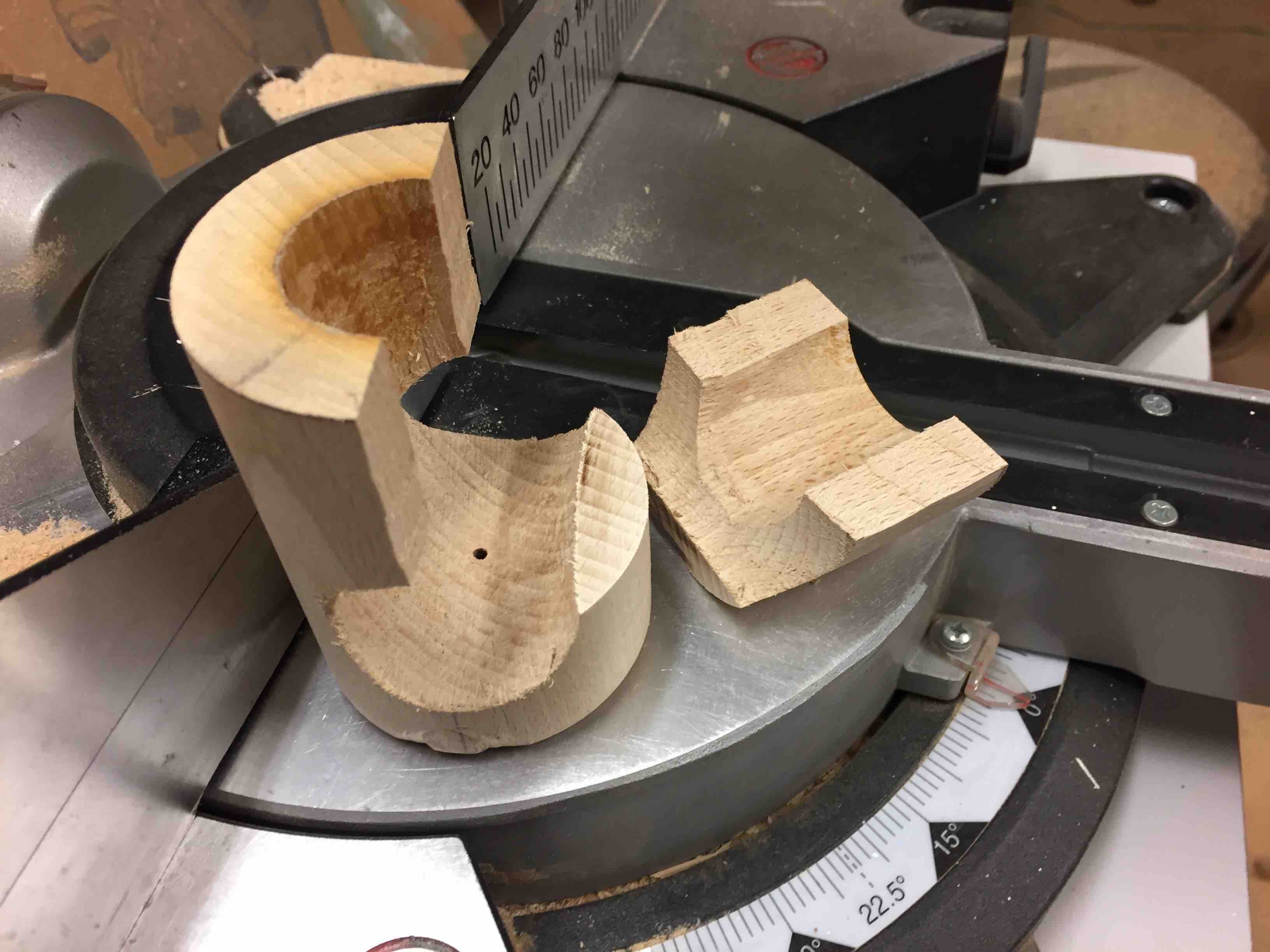

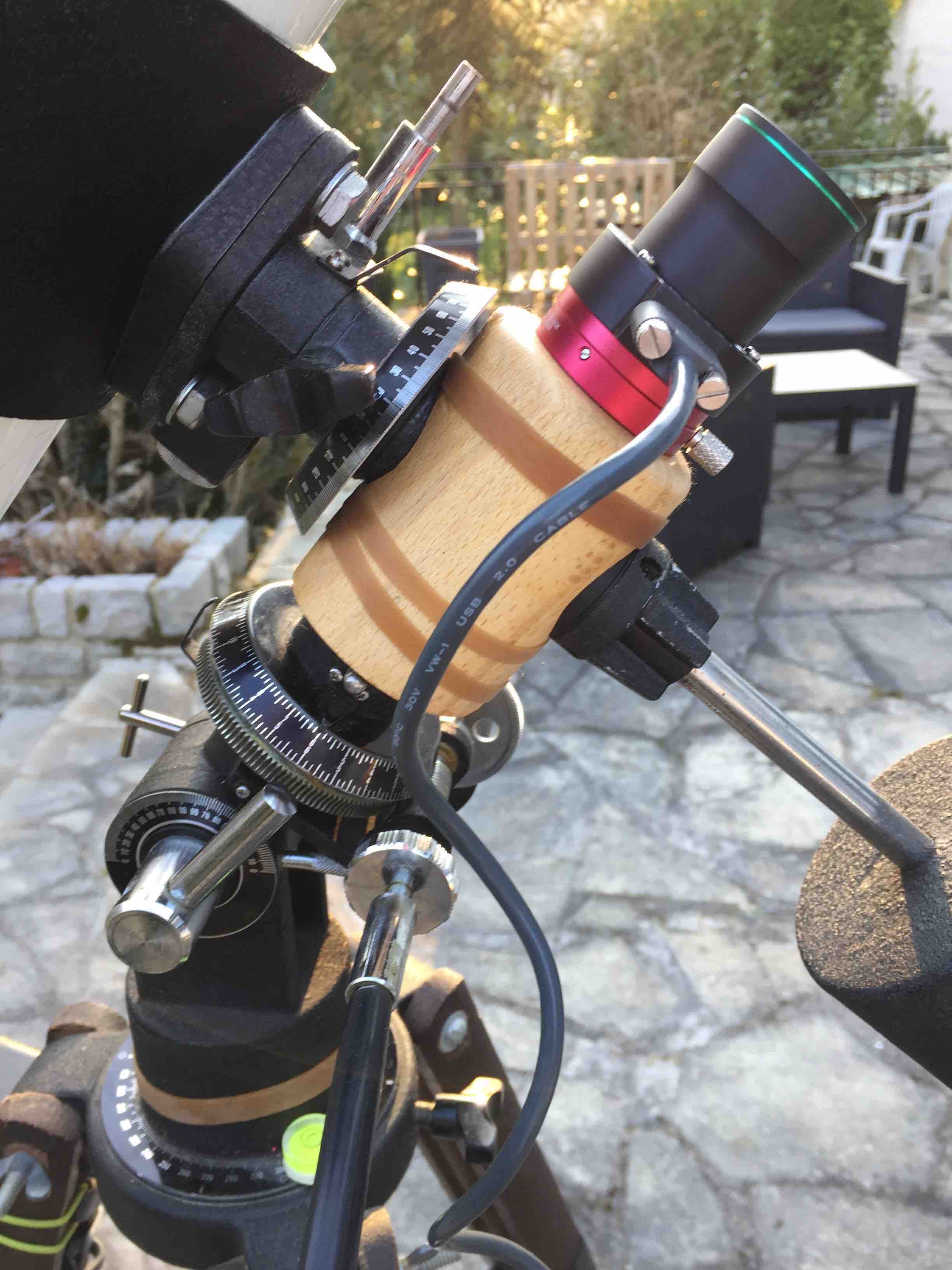

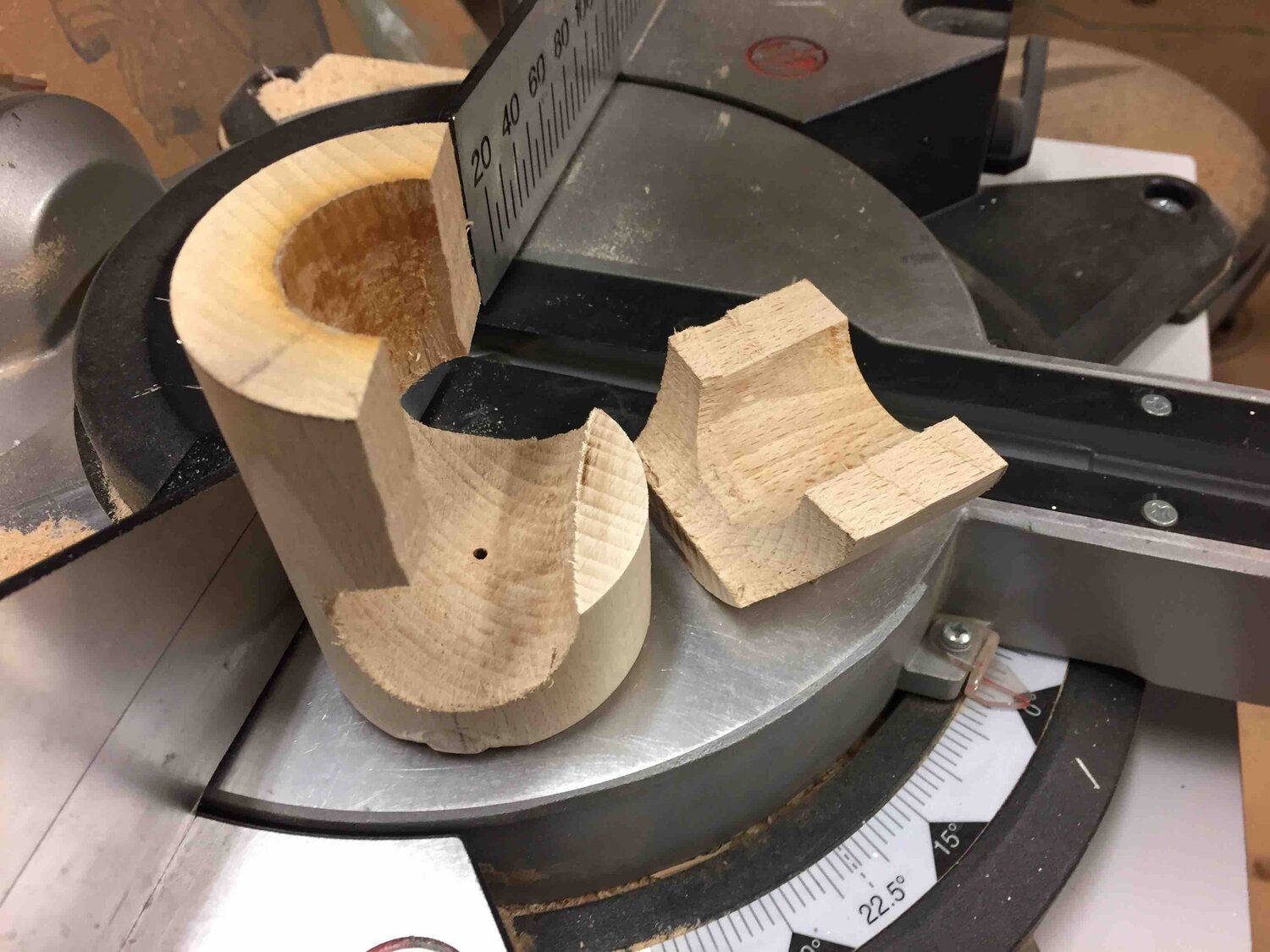

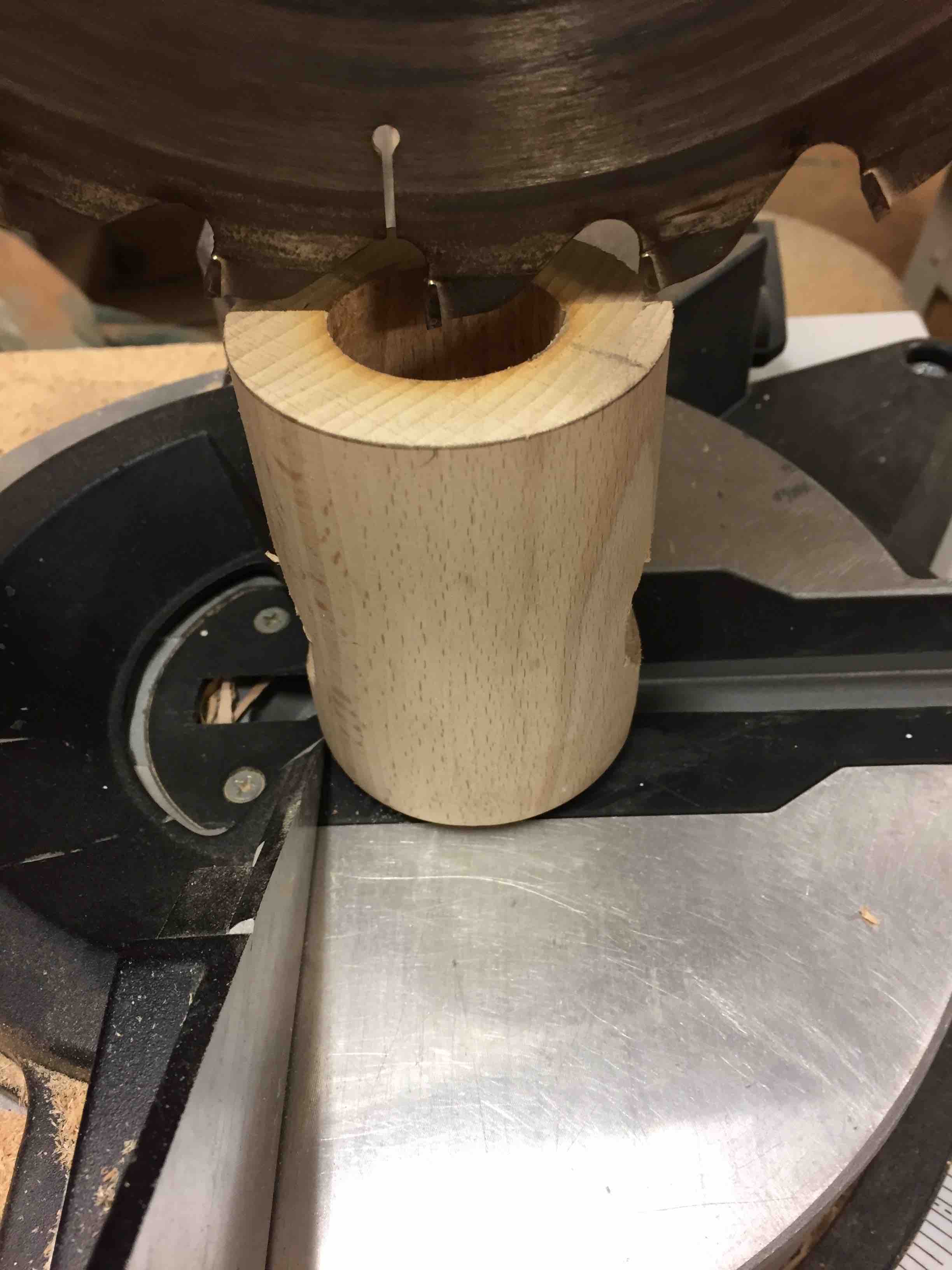

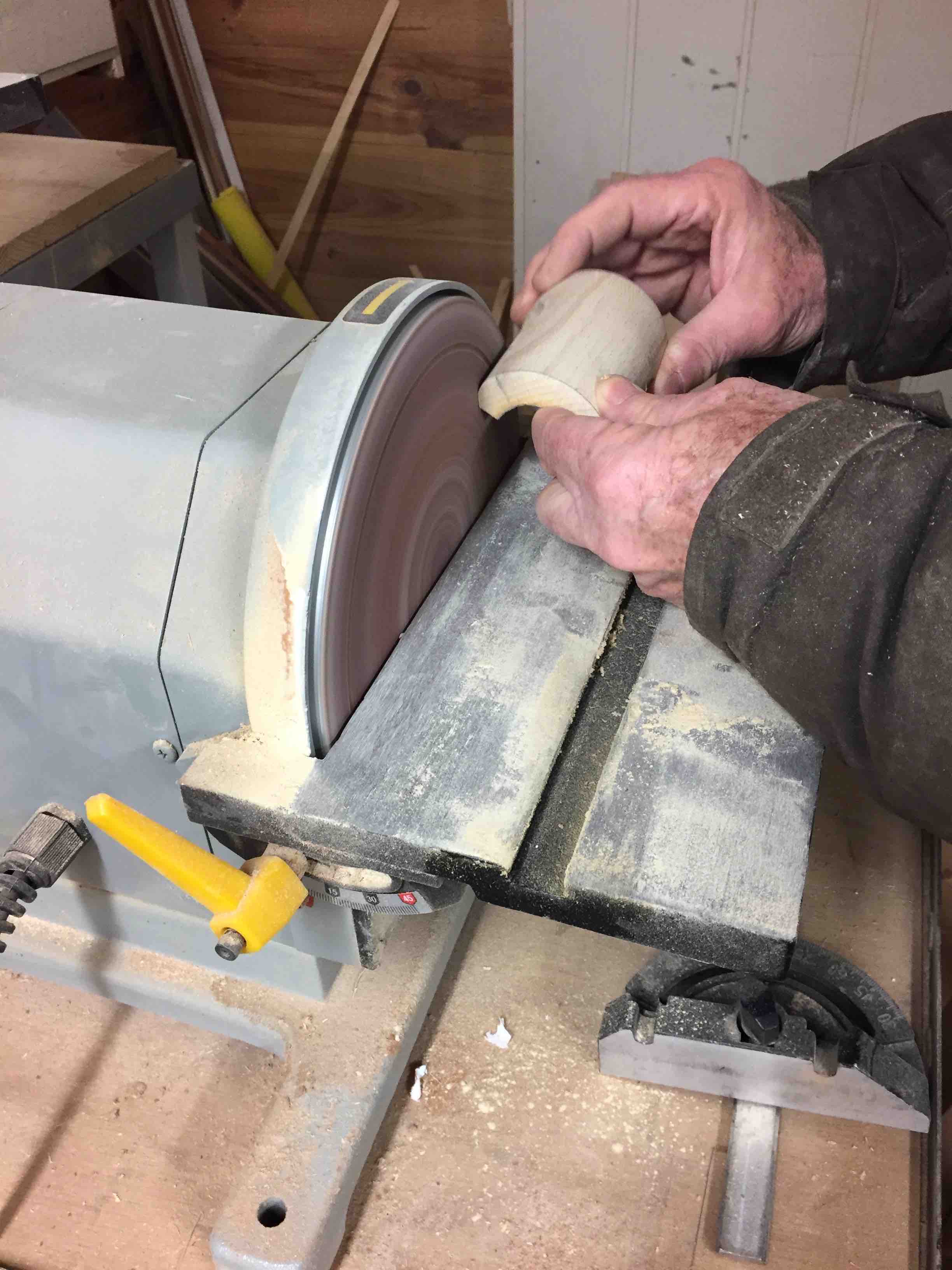

Magnifique non ? Ça colle. Oui, mais là, vous allez me dire « mais comment place-t-on l'adaptateur sur la monture ? ». On attaque la phase finale : la découpe. Il faut ouvrir les flancs de l'adaptateur pour pouvoir le positionner sur les deux axes de la monture.
