Collimation et Offset tube Quattro

[waogll]

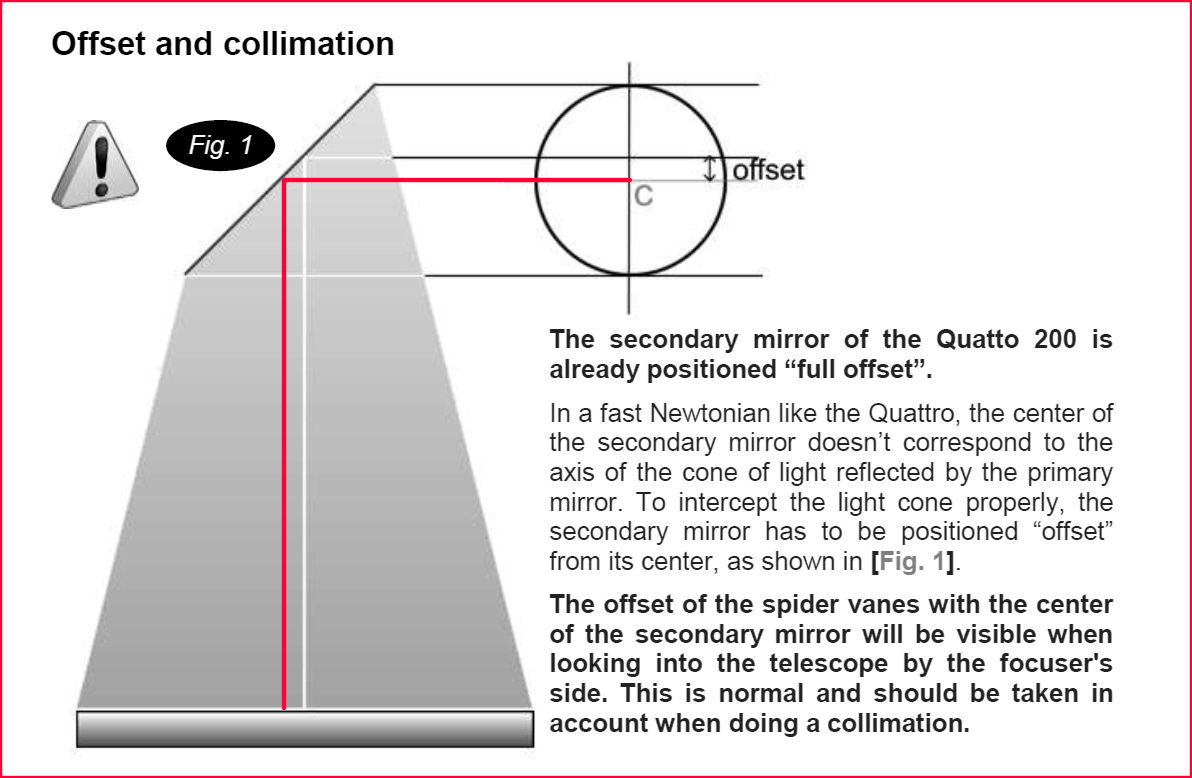

Dans son immense bonté documentalistique SkyWatcher m'informe que l'offset doit être pris en compte lors de la collimation.

Dois je en déduire que si l'instrument est bien réglé le faisceau laser qui est centré sur C dans le porte oculaire ne tombera pas au centre du miroir primaire ?

Du coup comment fait on la collimation ?



[Moot]

Il y a 4 heures, waogll a dit :

Dois je en déduire que si l'instrument est bien réglé le faisceau laser qui est centré sur C dans le porte oculaire ne tombera pas au centre du miroir primaire ?

Non, ça ne change rien : un faisceau laser dans l'axe du porte-oculaire (ce que doit produire un laser de collimation bien réglé) doit atteindre le miroir primaire exactement en son centre.

En revanche, il n'atteindra pas le miroir secondaire en son centre, à cause de "l'offset".



Le dessin prête à confusion, à la limite, il est faux. : vu du foyer, le centre du secondaire n'est pas au milieu du "rond" qui délimite le miroir secondaire.

[waogll]

Tu me rassures 👍.

Le dessin du cercle ne doit pas correspondre à la vue à partir du porte oculaire.
