Impression 3D : Focuser pour objectif Nikon 80-200 F2.8 ED

[Belov]

Bonjour

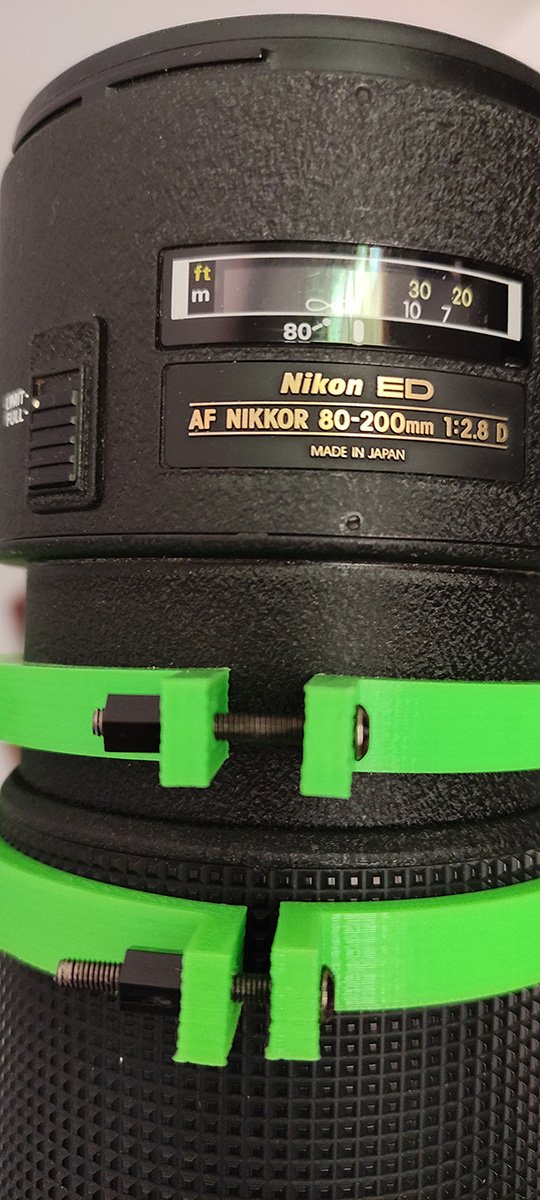

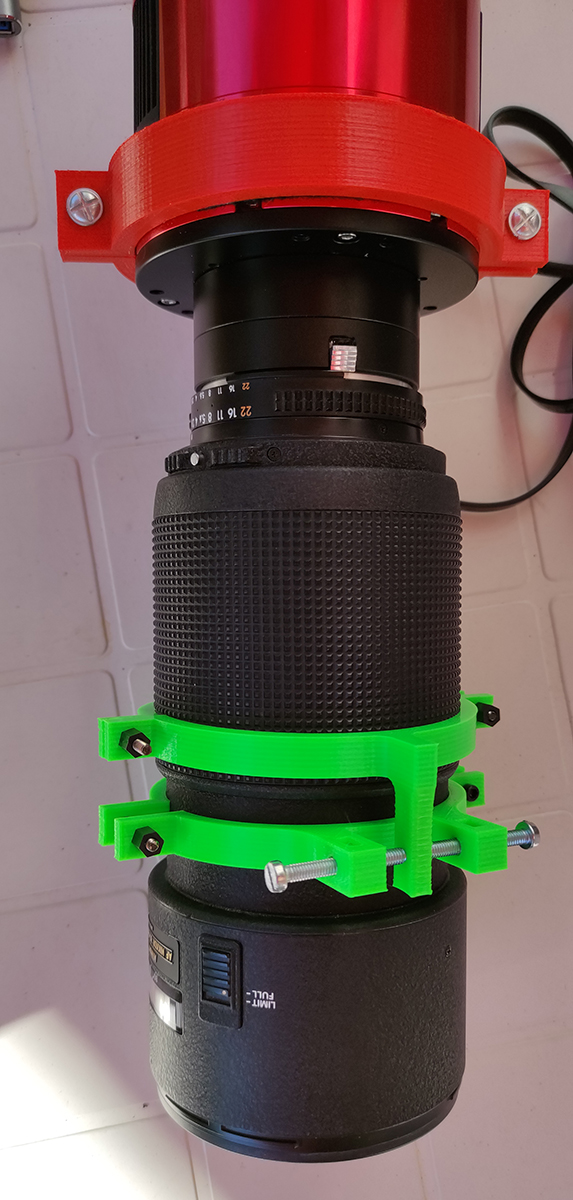

Pour ceux que cela intéresse, j'ai modélisé un focuser pour rendre bien plus précise la mise au point sur le 80-200 de Nikon.

Diamètre 77mm pour l'objectif et 83mm pour la bague de mise au point.

Impression en PLA, 0.2mm et entre 30 et 60% de remplissage selon vos préférences.

L'assemblage se fait avec des vis et écrous M4.

Il y a 2 inserts d'écrou M4 dans la partie fixe.



Les STL sont disponibles sur Thingiverse.



Pour que ce soit plus facile à tourner il existe des molettes déjà designées sur thingiverse.



Avant qu'on me le demande : je ne fais aucune impression ni expédition. Il y a surement un fablab ou un imprimeur 3D pas loin de chez vous.

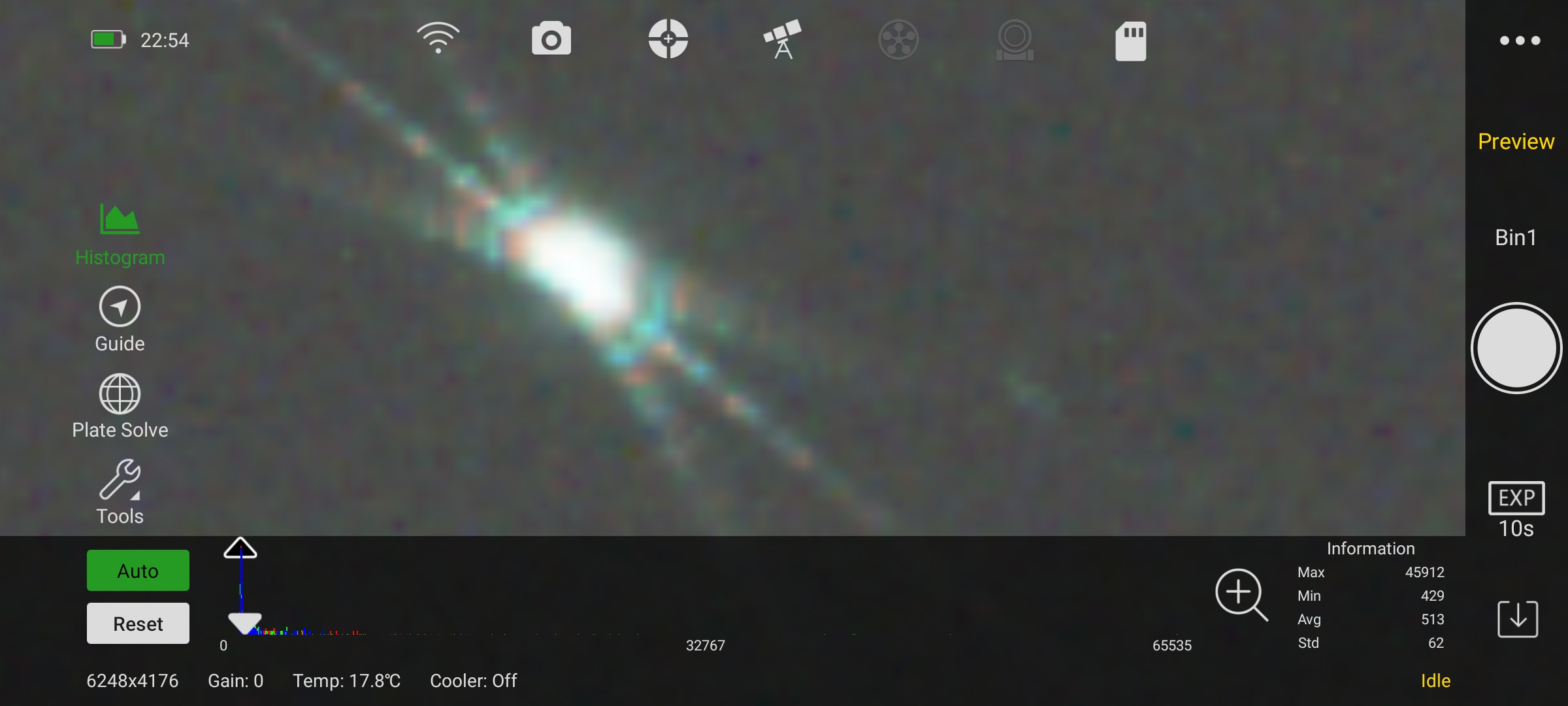

Un exemple qui serait impossible à avoir sans ce focuser. La MAP se fait sur 2/10 de mm grand maximum
