Batterie nomade pour Star Adventurer et contre-poids

[Belov]

Bonjour les astros

Ce sujet fait suite à celui (excellent) de @Colmic:



Mon cahier des charges :

- 1 batterie entre 1 et 1.5 kg

- sortant du 12V 4A pour alimenter un Asiair et une caméra refroidie

- sortant  du 5V 3A pour alimenter la Star Adventurer, un TPlink extender Wifi et des résistances chauffantes

- pouvant voyager en valise cabine (chaque kg compte) et max 160Wh de batterie

- pouvant remplacer le contre-poids ou à défaut pouvant stabiliser le trépied

- avec des batteries plus sûres que les LiPo : donc des LiFePO4 (Phosphate de fer lithié)

- offrant une autonomie de 2 à 3h minimum

- le plus petit possible (en largeur, en hauteur)

- avec un monitoring des batteries en bluetooth avec app sur smartphone

- pouvant être modulaire... bon là ce sera pour plus tard 🙂



Piste 1 :

Travailler avec des batteries en 3 ou 4P et 2S : 2 blocs en séries de 3 ou 4 batteries en parallèle.

Cela donne une tension nominale de 6.4V et ultra mini de 5V avant coupure.

Un régulateur peut alimenter en 5V et un stepup en 12V pour 8 a 10A. Le régulateur 5V peut même être après le 12V.

Cette piste est abandonnée car

- je n'ai pas trouvé de carte BMS pouvant monitorer en bluetooth sur du 2S. Ce type de BMS n'existe qu'en 4S pour des LiFePO4.

- je ne suis pas fan d'avoir trop de batteries en parallèle car il n'est pas possible de monitorer chaque batterie individuellement



Piste 2 :

Travailler en 4S avec des packs de 2 batteries en parallèle : 2P 4S

C'est là où ça rejoint ce qu'à fait @Colmic



Donc vous ne serez pas étonnés de voir du matériel identique.

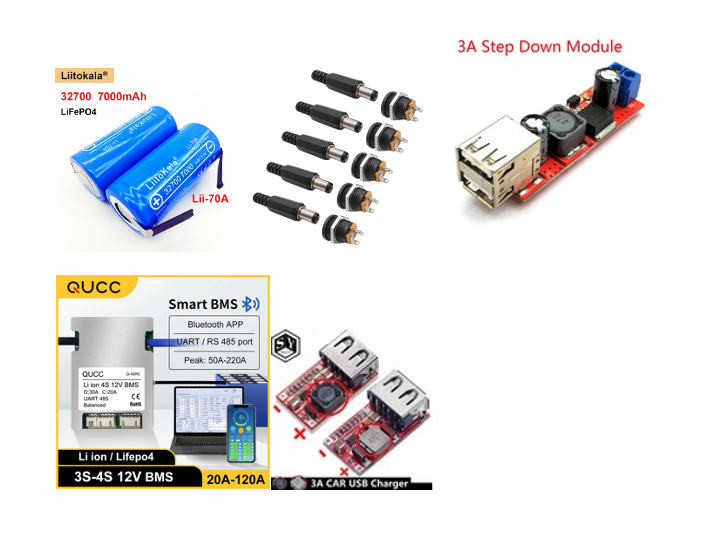

- 8 batteries 32700 / 6000 mAh

- 1 BMS 4S Bluetooth : Ici

- 3 ou 4 régulateurs 5V avec prises USB : ça ou ça ou ça

- quelques embases DC 5.5/2.1 pour l'alimentation 12V en IN et OUT



Je donnerai les éléments définitifs quand j'aurai tout reçu.



Pour les batteries, il ne faut pas oublier

- une mini soudeuse à point et un peu de nickel en rouleau

- un chargeur 14.6V 5A (plus léger que le 10A mais la charge sera moins rapide)



Pour le boîtier, il sera fait en PLA par impression 3D. Le design sera fait une fois tous les composants reçus.

Néanmoins pour l'instant il fait environ 125mm de diamètre et 90mm de hauteur. Ce ne sera pas forcément un cylindre.

C'est la carte BMS qui contraint le design et c'est la plus petite trouvée.



Voilà pour l'instant où j'en suis.

Si vous avez des idées n'hésitez pas à partager 🙂
