Porte-oculaire avec tirage minimum

[VincentCH]

Si, comme moi, vous avez construit un télescope il y a 25 ans, les impératifs pour faire de la photo étaient bien différents par rapport à ce qu'on fait maintenant. J'avais prévu de mettre des morceaux de films argentiques sur une petite platine, le tout avec un tirage nécessaire minime. Mais avec un APN actuel (il faut quand même vivre avec son temps), le besoin de tirage est bien plus grand!

Du coup, je me retrouve avec un problème, car le plan focal de mon télescope est à 6.5cm du bord. Autant dire que c'est impossible d'utiliser un porte-oculaire actuel.



Mais avec du temps, et bcp de patience, on peut toujours trouver une solution, si on est bricoleur, non ?

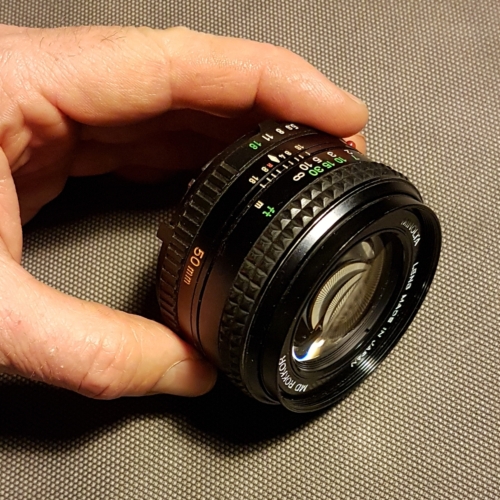

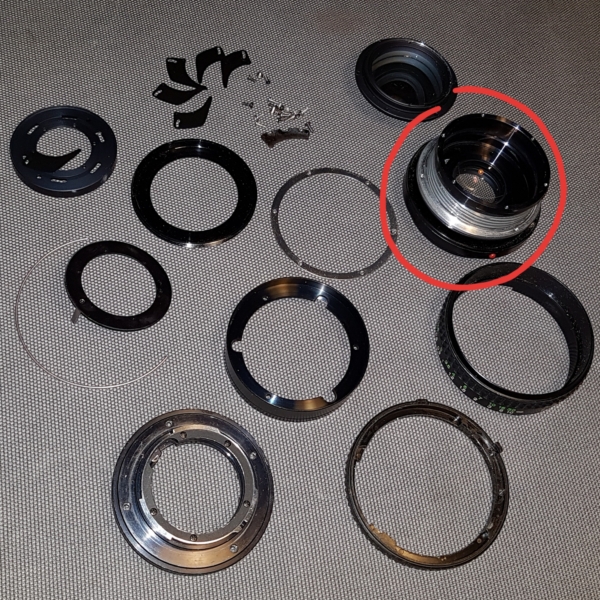

J'ai démonté un vieil objectif photo, pour ne garder que la partie mécanique de la mise au point, pour en faire un porte-oculaire hélicoïdal.  Il a fallu démonter, meuler, couper un tube porte-oculaire au diamètre de 2'', le percer et tarauder pour y mettre 2 vis d'arrêt, peindre, etc, etc...



Quelques photos pour illustrer le travail...

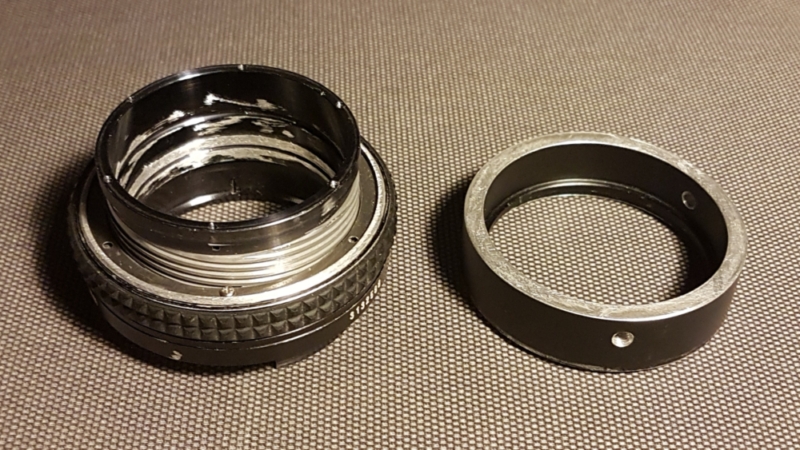

La partie mécanique à gauche, sur laquelle je vais coller la partie porte-oculaire (à droite). A noter que c'est vraiment chi....t de couper un tube porte-oculaire. C'est plus costaud que ça en a l'air !

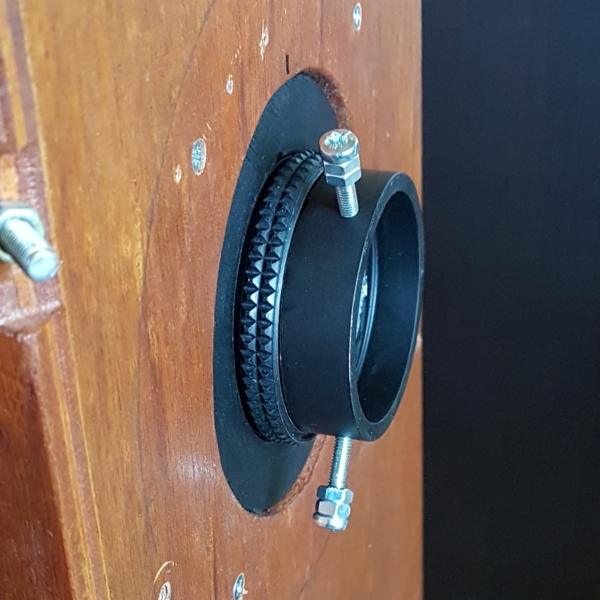

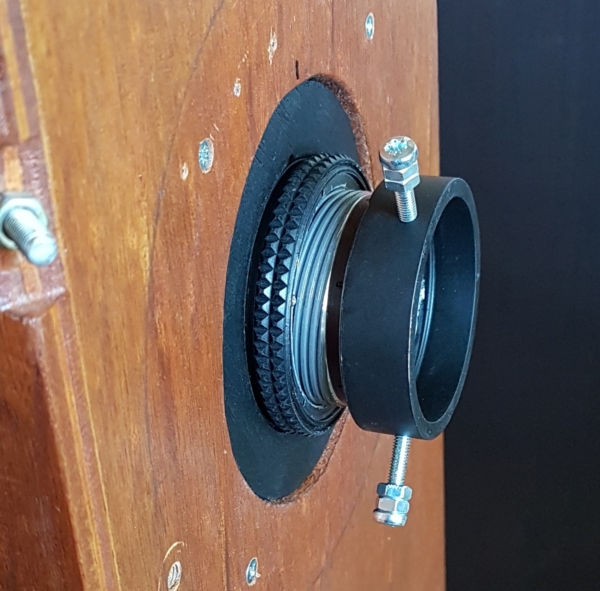

Et voila un porte-oculaire digne de ce nom, qui fonctionne très bien. Et surtout avec un tirage vraiment minime.

J'insère des tube-allonges M48, puis j'y met soit un réducteur pour oculaire 31.75mm, ou bien une bague pour mon Sony a7s au foyer sans problème.







Modifié 30 avril 2021 par VincentCH
