Adaptateur du format Losmandy vers le format Vixen

[xs_man]

Salut les bricoleurs,



Je vous présente mon bricolage du jour qui ne casse pas 3 pattes à un canard
mais qui peut s'avérer utile au possesseurs de montures au standard Vixen
(les anciennes EQ6/Atlas, HEQ5/Sirius, EQ-5, GP, GP-DX, anciennes AVX, Skyview Pro, etc)



Il est très facile de passer du standard Losmandy vers Vixen. 2 exemples d'adaptateurs

queue d'Arronde Vixen vers platine Losmandy :

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/platine-adaptatrice-vixen-losmandy_detail
https://www.astroshop.de/fr/plateaux-rails-de-support/geoptik-reducteur-losmandy-vers-vixen/p,69011



Par contre monter un tube optique au standard Losmandy sur une monture au
standard Vixen, là c'est bien plus difficile ! Bon on va me dire que c'est pas forcément

très utile puisque le standard vixen est destiné à des tubes optiques relativement

légers et que les montures qui en sont équipées restent des modèles portant des

charges modérées (moins de 20 kg). Le format Losmandy est lui plutôt utilisé pour

des charges moyennes à lourdes.
Geoptik propose quand même des adaptateurs spécifiques pour les EQ6/Atlas,
HEQ5/Sirius, et même AVX :

https://www.astroshop.de/fr/plateaux-rails-de-support/geoptik-adaptateur-pour-fixer-la-queue-d-aronde-sur-heq-5/p,46693
https://www.astroshop.de/fr/plateaux-rails-de-support/geoptik-adaptateur-pour-fixer-la-queue-d-aronde-femelle-a-l-eq6/p,48990
https://www.astroshop.de/fr/plateaux-rails-de-support/geoptik-adaptateur-queue-d-aronde-pour-monture-celestron-avx/p,57015



Après, pour les autres montures, il y a peut-être des pièces spéciales mais là je vous

propose une autre solution qui ne demande aucune modification de la monture.

Il faut une queue d'arronde au format Vixen et une platine au format Losmandy.

Note, ça existe déjà chez ADM, ici :



https://www.astroshop.de/fr/plateaux-rails-de-support/adm-adaptateur-queue-draronde-vixen-male-losmandy-femelle/p,65750

Mais c'est 169 Euros, hors frais de port.

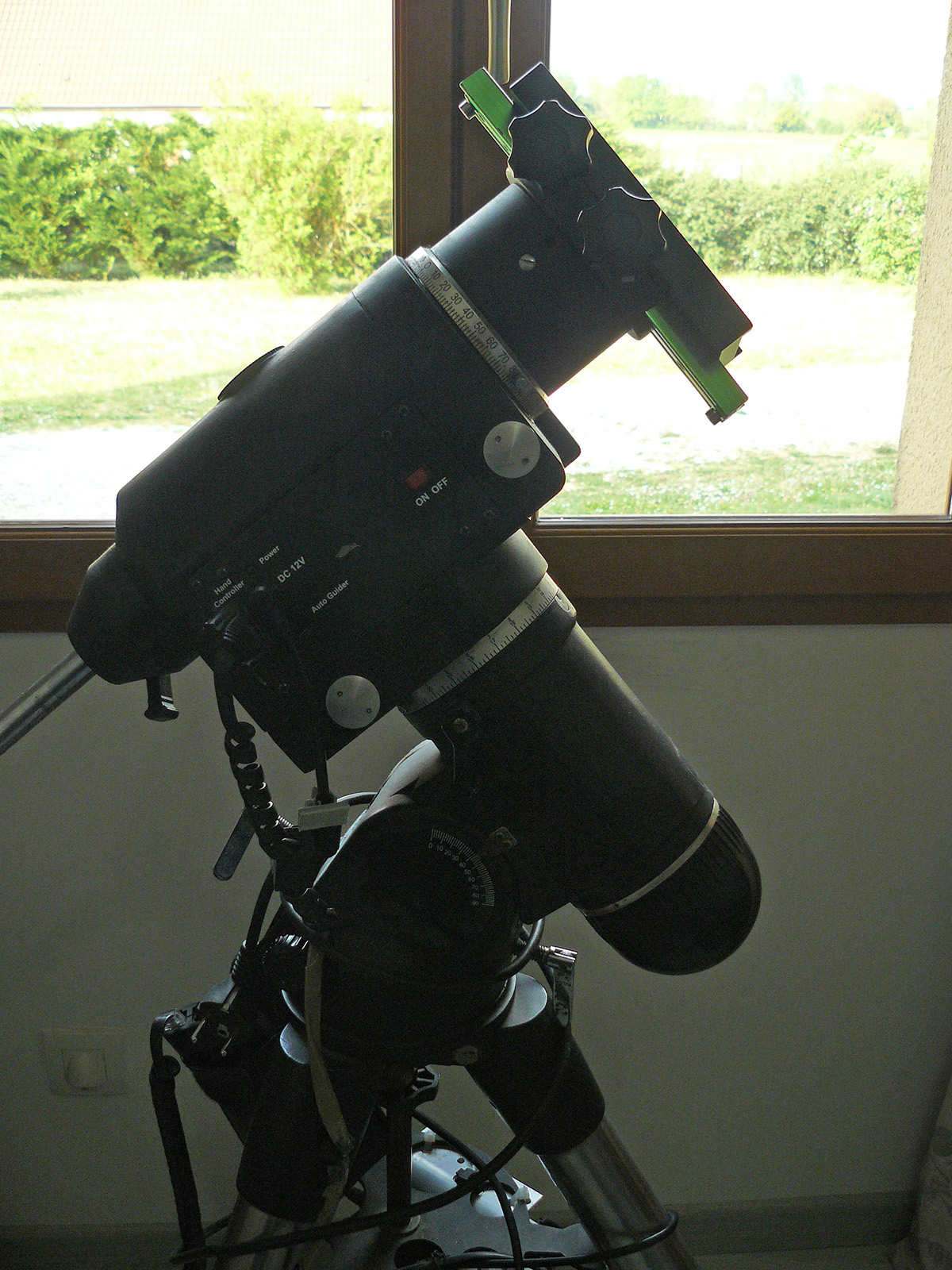

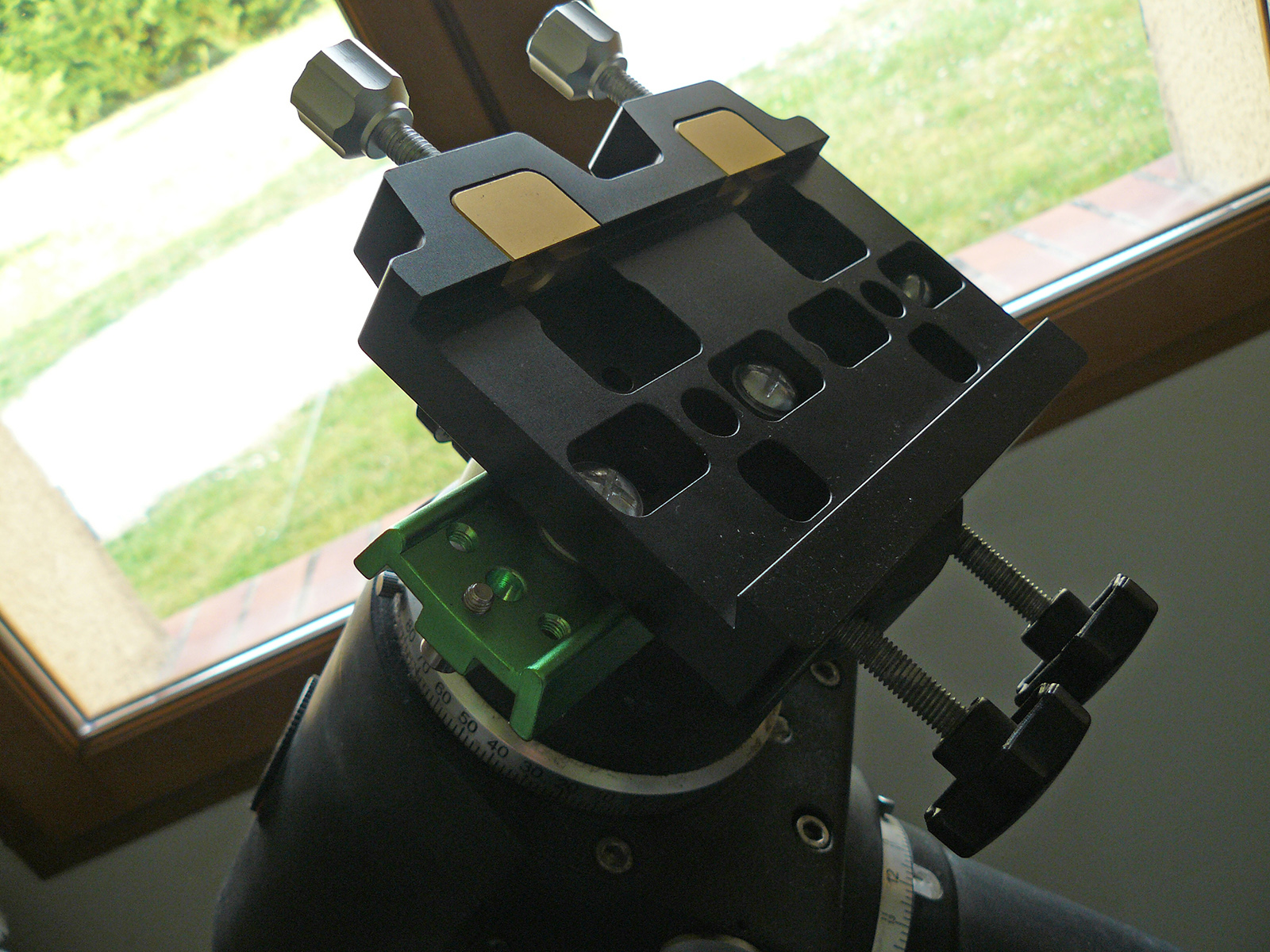

Voici mon montage avec une queue d'aronde Vixen recoupée que j'avais déjà
sous la main et une platine Losmandy achetée d'occasion dans les petites annonces

(à un certain JLD dont je ne citerai pas le nom... ).

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/platine-type-losmandy-femelle-a-double-serrage_detail
https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/queue-daronde-mâle-type-vixen-210mm-ts_detail

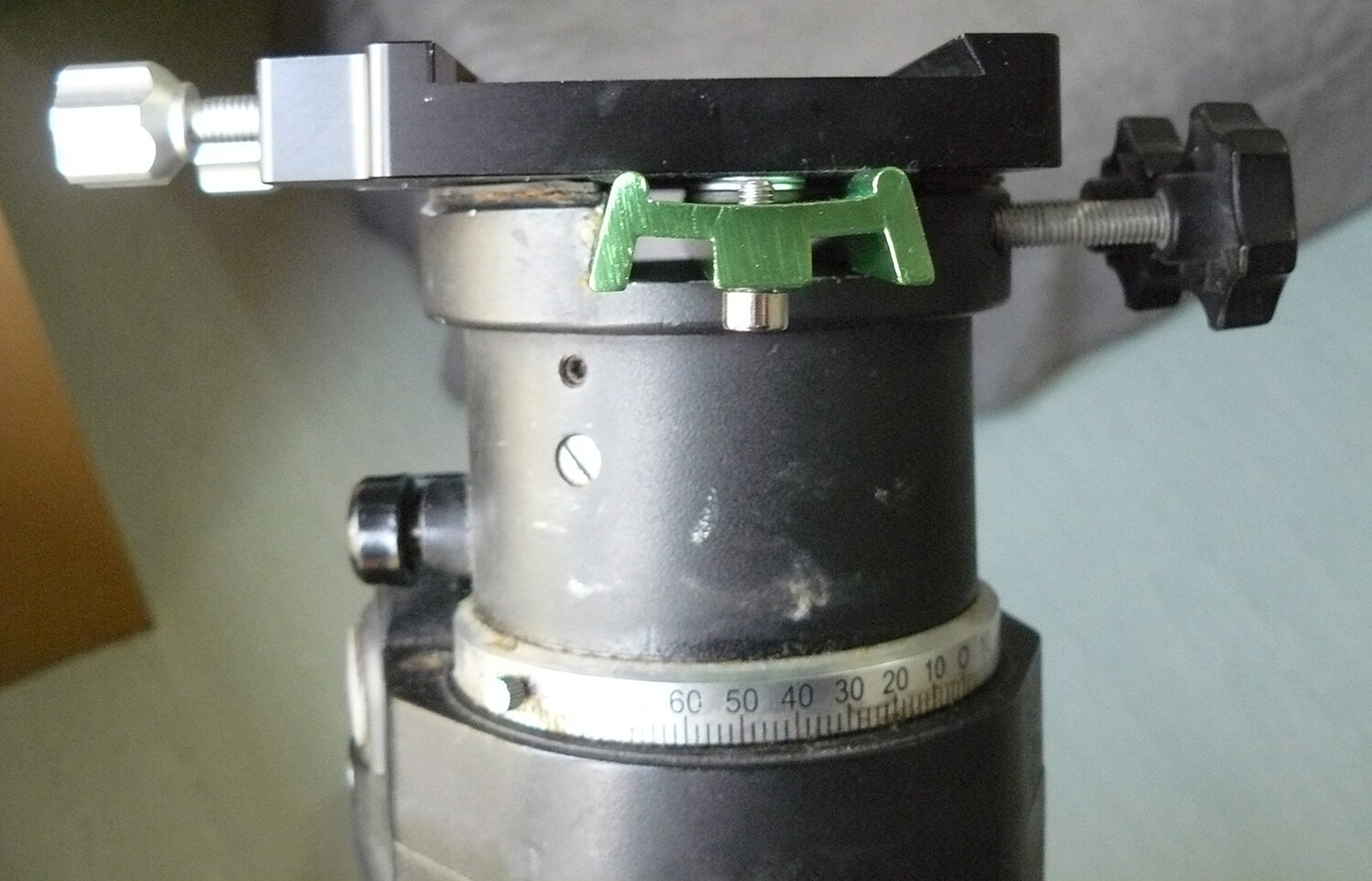

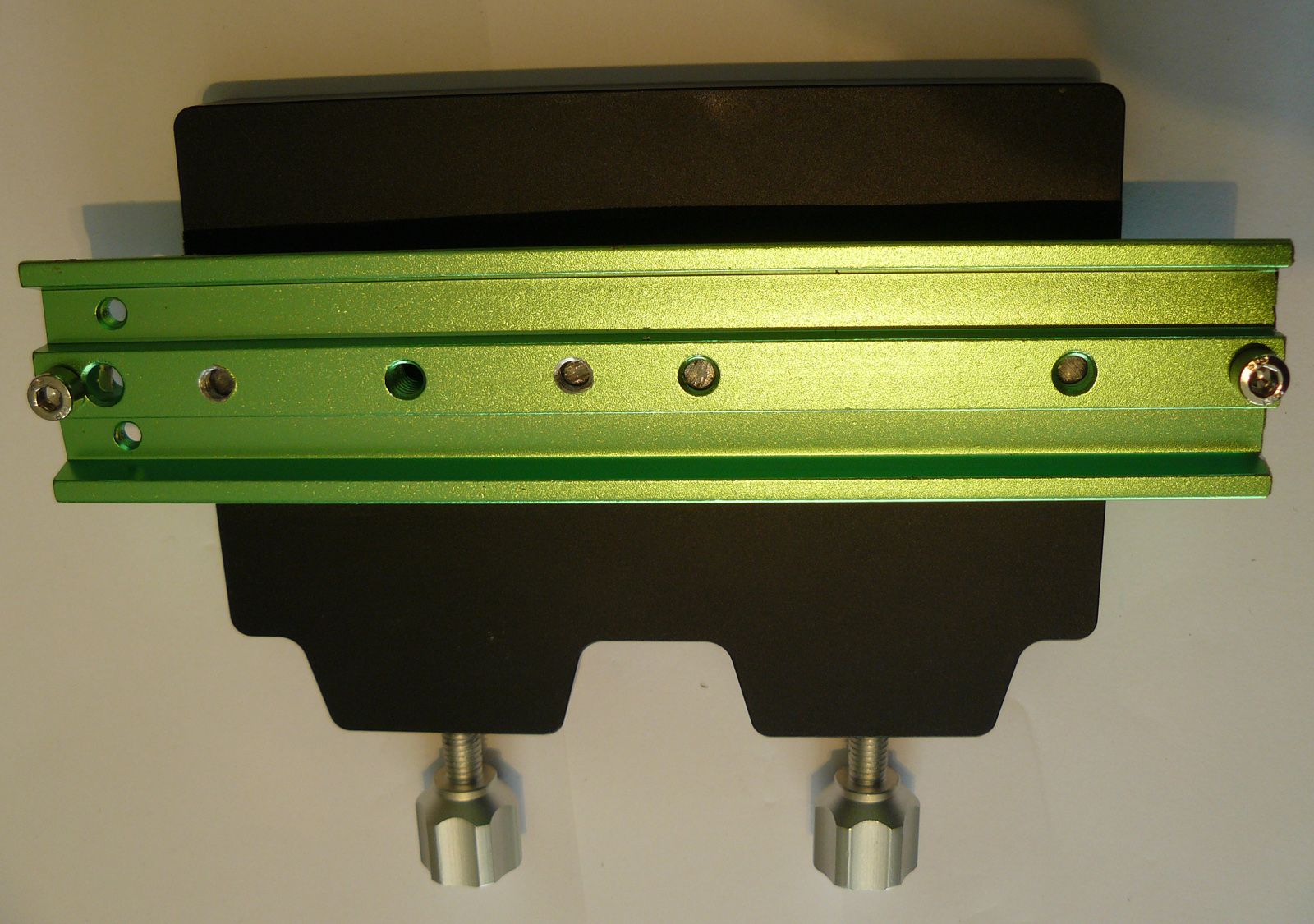

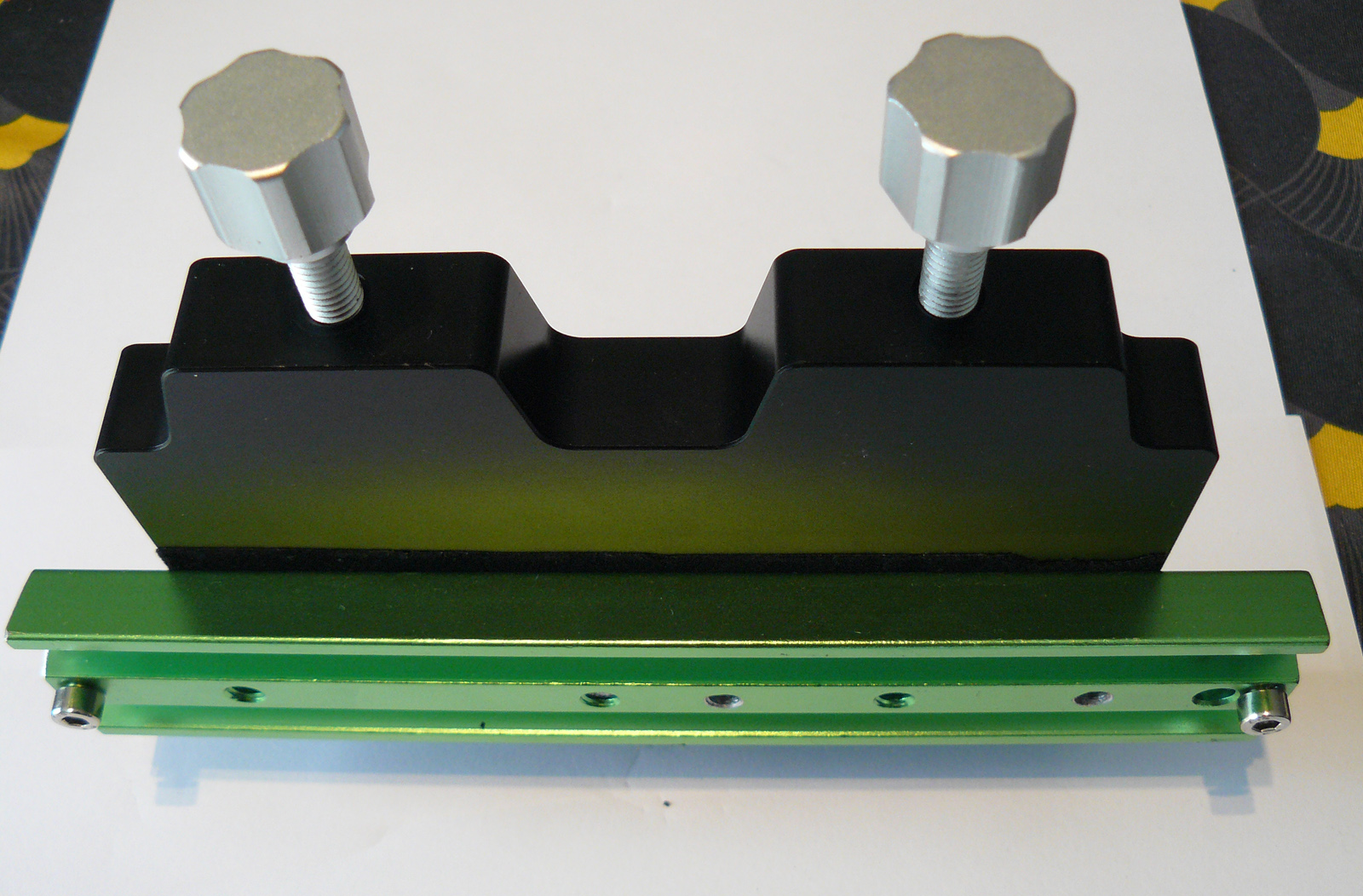

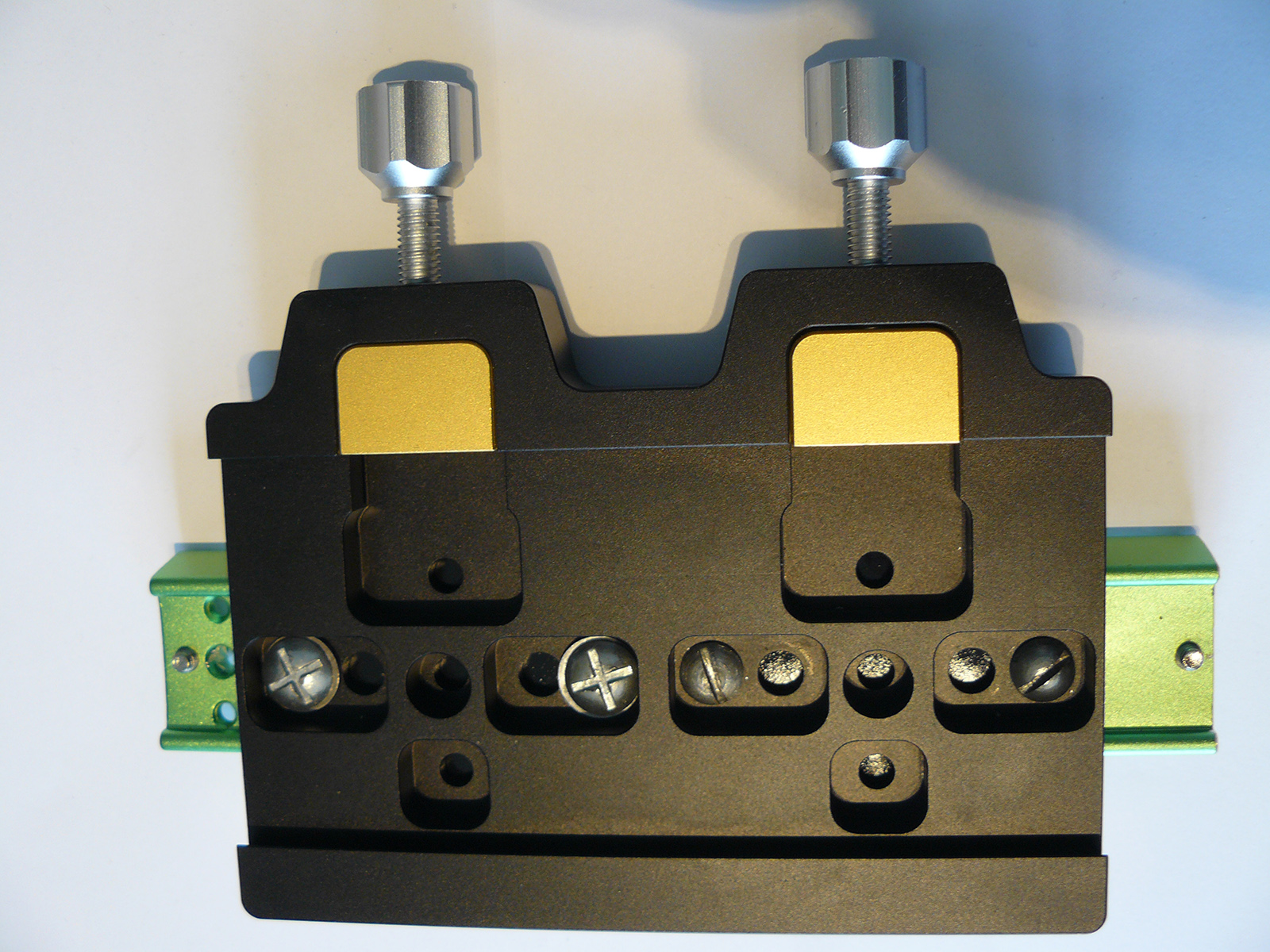

Reste juste à boulonner les deux ensemble pour les solidariser. Là il m'a fallu

réaliser 2 taraudages supplémentaires afin de visser en 4 points. J'ai aussi percé

et taraudé les extrémités de la queue d’aronde Vixen pour ajouter 2 vis d'arrêt.

Au final, ça me revient à moins de 120 Euros, tout compris.













Ca n'est clairement pas la queue d'arronde la plus adaptée à ce montage, elle
n'a pas de vraie portée plane et les perçages ne sont pas tous alignés. Sans

compter que les pas de vis sont au format US Kodak. Donc il vaut mieux choisir

ce type de modèle plat avec fentes pour le boulonnage:

https://www.telescopes-et-accessoires.fr/queue-d-aronde-male-geoptik-17cm-avec-niveau-a-bulle-noire-c2x30313182
https://www.telescopes-et-accessoires.fr/queue-d-aronde-male-kepler-18cm-avec-2-vis-kodak-c2x30313682



En plus l'ensemble n'est pas vraiment léger, on doit être proche du kilo.
Heureusement il existe des platines/queue d'arrondes plus petites et légères,

donc plus adaptés à de petites montures  :



Queue d'arronde type Vixen de dimensions réduites :
https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/mini-queue-daronde-type-vixen-longueur-13cm_detail
https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/mini-queue-daronde-18cm-kepler_detail



Mini-platines Losmandy :
https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/platines-anneaux/platine-queue-d-aronde-femelle-type-losmandy_detail



  Albéric
