Précision sur lentille de Barlow !!

[pyrou61]

Bonjour

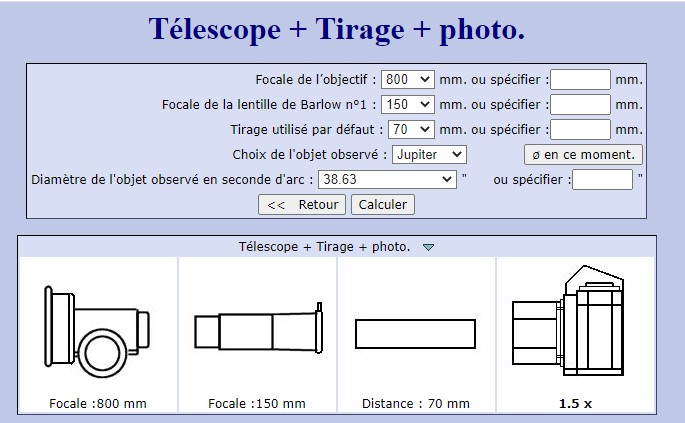

Je viens de trouver un site pour le calcul de focales, mais lorsque j'arrive sur cet écran ( voir image ci-dessous) , il y a des termes que je ne connais pas ( focale de lentille de Barlow et tirage par defaut ??)  et dont je ne trouve pas la référence sur le site du vendeur où j'ai acheté ma Barlow ?



Pouvez-vous brièvement me dire ce que ça signifie, et surtout, où trouver les références demandées ?



merci

[fdudu]

Bonjour,

Tu trouveras ici les explications sur le calcul du grandissement d'une lentille de Barlow par rapport à sa focale et au tirage :

https://www.pierro-astro.com/materiel-astronomique/accessoires-optiques/barlow



pour les focales des différentes lentilles de Barlow plus compliquées à trouver auprès des constructeurs

http://www.astrosurf.com/topic/122155-focale-dune-barlow/



ou encore :

http://www.astrophoto.fr/focal_fr.html#:~:text=Exemple %3A une lentille de Barlow,%2B 1 %3D 2%2C5x.

Exemple : une lentille de Barlow, de focale 100 mm, est installée à une distance (tirage dans ton exemple) de 150 mm du capteur CCD (ou du film). Le grandissement est G = 150/100 + 1 = 2,5x. Sur un télescope de 200 mm à F/D 10, la focale résultante est 2000*2.5 = 5000 mm, et le rapport F/D résultant est 10*2,5 = 25.



Bon ciel

Franck

Modifié 11 mai 2021 par fdudu

[olivufu]



Une petite video explicative



[fdudu]

il y a 22 minutes, olivufu a dit :

Une petite video explicative

Voila une vidéo qui vaut 100.000 mots. Excellent !

[olivufu]

il y a 1 minute, fdudu a dit :

Voila une vidéo qui vaut 100.000 mots

Pars ailleurs, j'aime beaucoup la simplicité, l'humilité, et la pédagogie de Mr Oumar.... J'ai beaucoup apprécié ses videos en mes extrêmes débuts (car je ne suis toujours qu'au début)

[fdudu]

il y a 6 minutes, olivufu a dit :

la pédagogie de Mr Oumar

+1      en effet, très pédagogue. Je vais "liker" sa vidéo et m'aboner à la chaine sur ma tablette pour voir d'autres de ses vidéos. Merci pour le lien olivufu

[pyrou61]

... merci pour ces explications, je vais regarder les vidéos citées...

[Manu45]

Bonjour,



J'avais mesuré la focale de mes barlow x2 a 2 éléments.

Les courtes ou shorthy sont toutes a 45mm.

Les normales sont a 65mm.



Mes x2,25 et x2,5 sont aussi des shorthys à 45mm avec un peu plus de tirage.
