Dobson ultralight 200/1200

[Otzi]

Bonjour a tous,



Je voulais présenter mon petit dernier...je précise que ce n'est pas moi qui l'ai construit, (j'ai sauté sur une  bonne occasion) mais il me semble original et avec plusieurs  idées intéressantes, donc je le met en bricolage plutôt que matériel général, la modération jugera

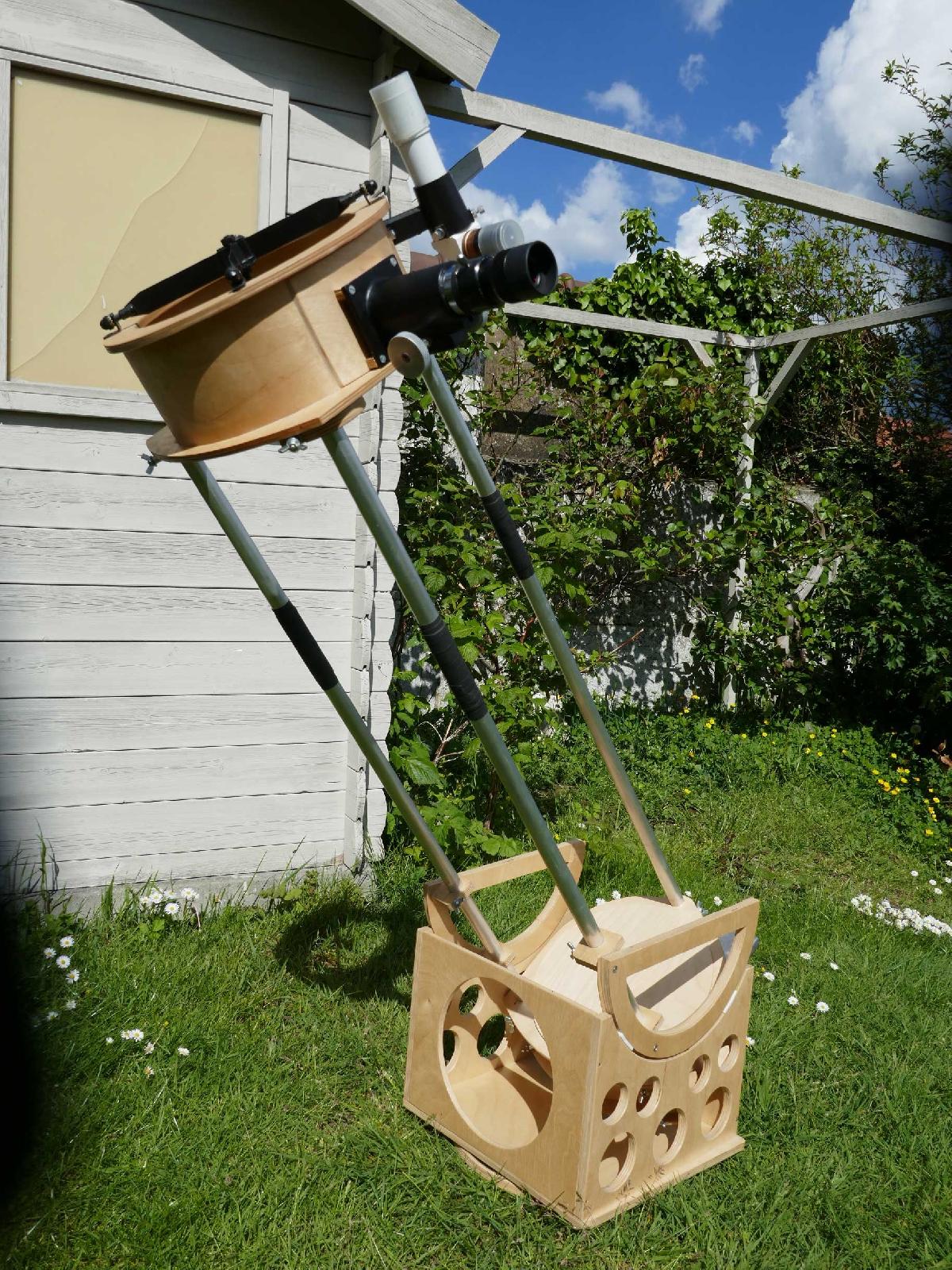

C'est  un 200/1189, soit un  F/D de 5,95, qui pèse 9,4 kg au total.

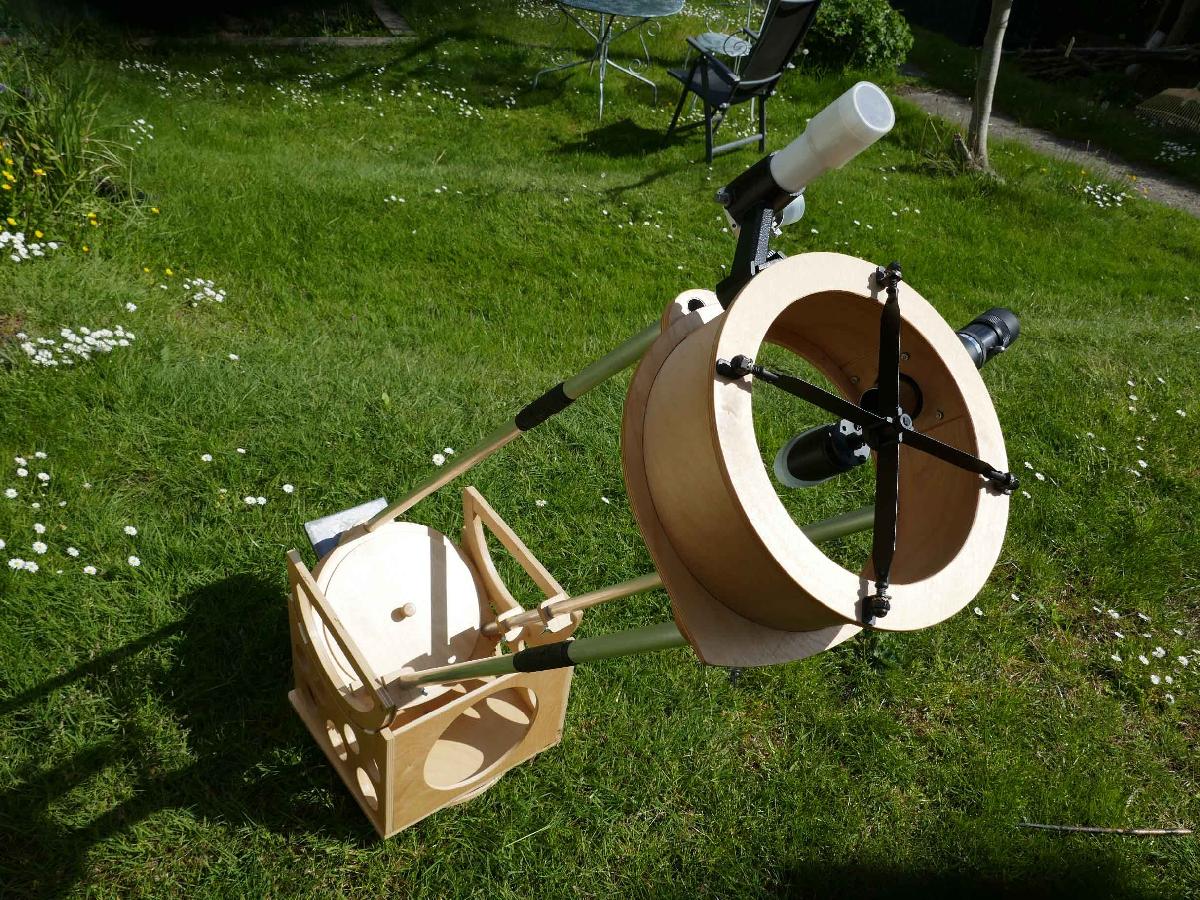

Tout d'abord, il est beau, travail hyper soigné



C'est  un astram des Pays Bas qu'il faut féliciter  - proficiat Wim ! - malheureusement ses yeux ne lui permettent plus d'observer 😔

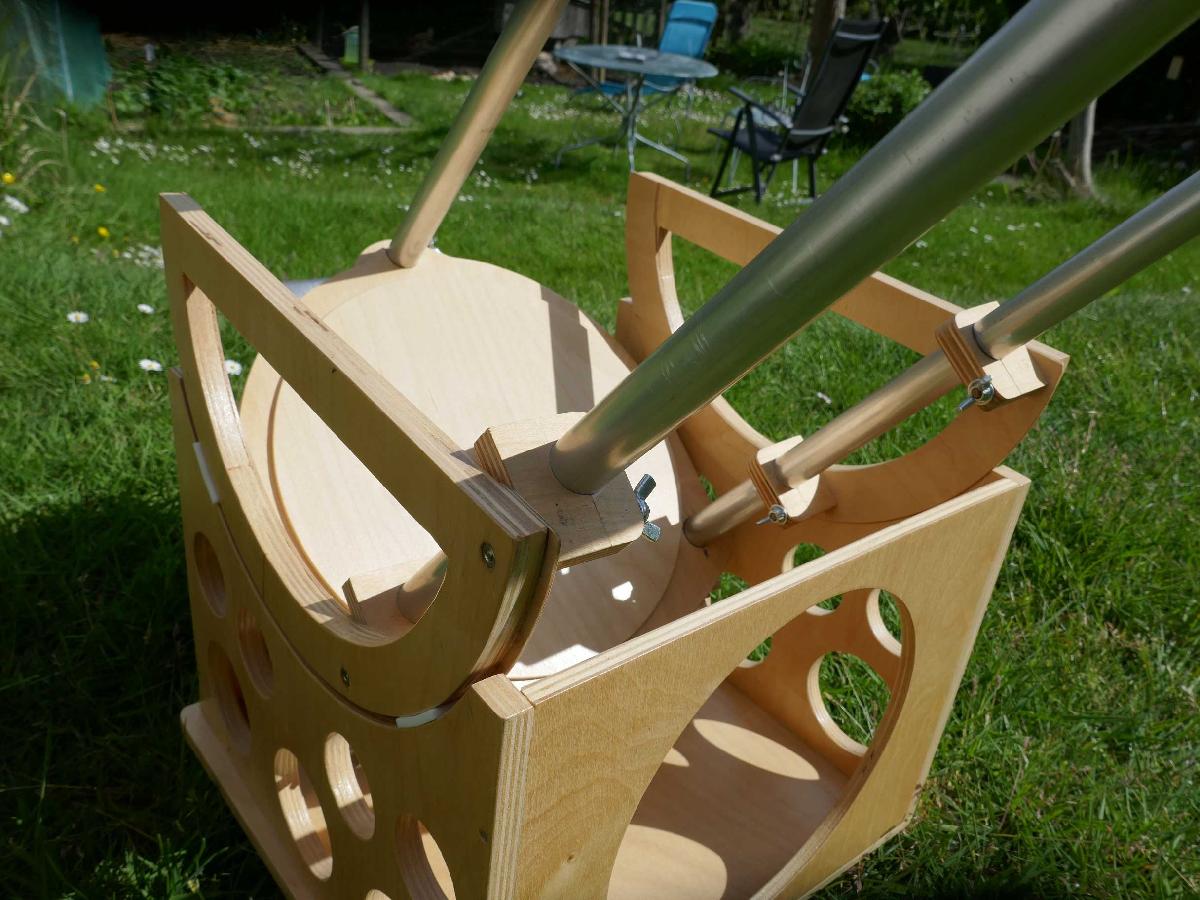

3 tubes alu sont insérés dans des serrages,  qui sont faits chacun avec une simple pièce de bois fendue + une vis papillon



Les haches sont ainsi attachées aux 2 tubes avant



A noter aussi : une  plaque de bois plus fine est collée sur le coté intérieur des haches, pour éviter un glissement latéral

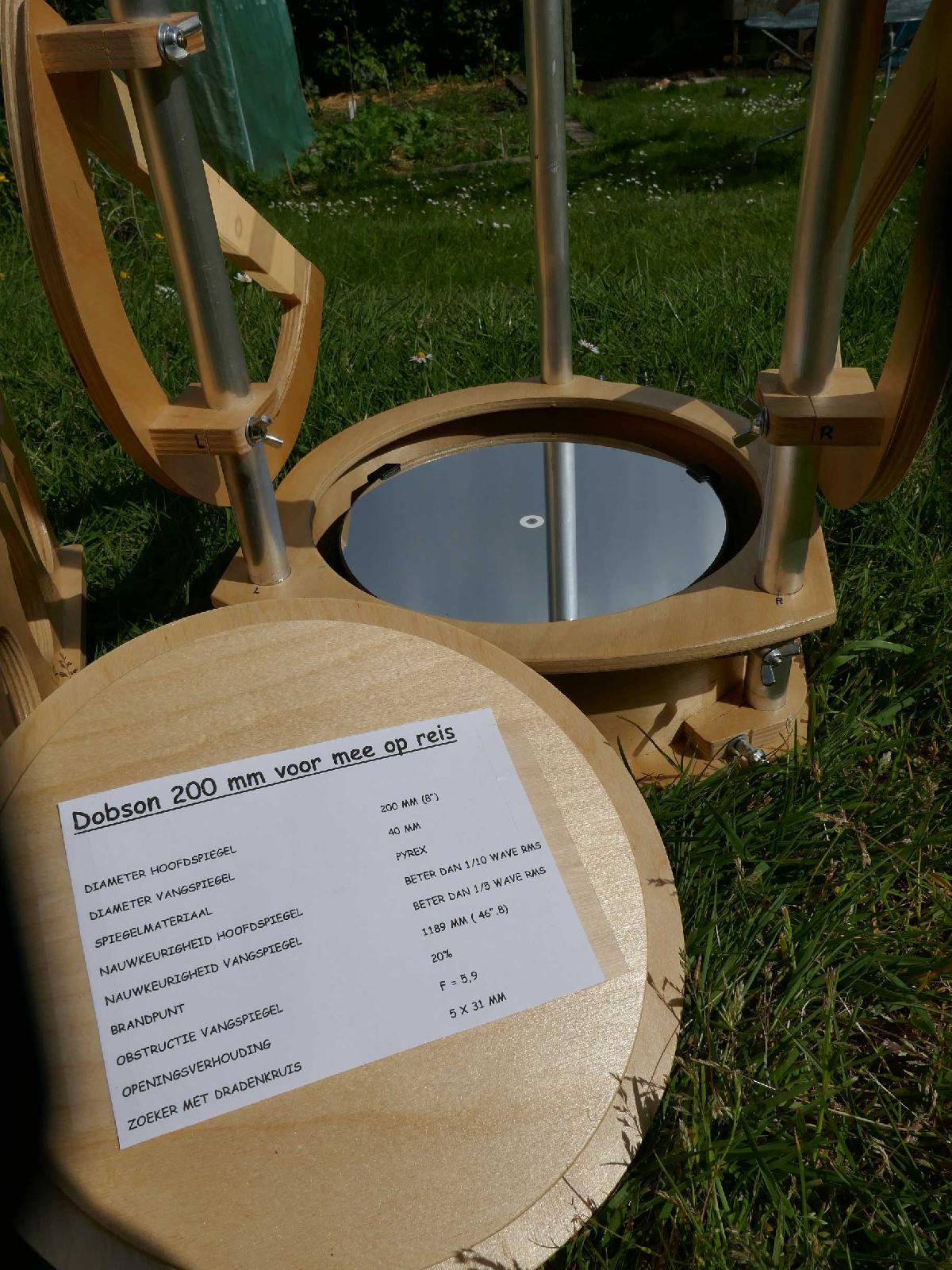

Les 2 tubes avant sont fixés aux haches et au bloc du primaire (petit papier avec les détails du tube au verso du cache de miroir...qui semble bon !  )





Le chercheur coudé est un 5*31, le porte oculaire  est en 31,75

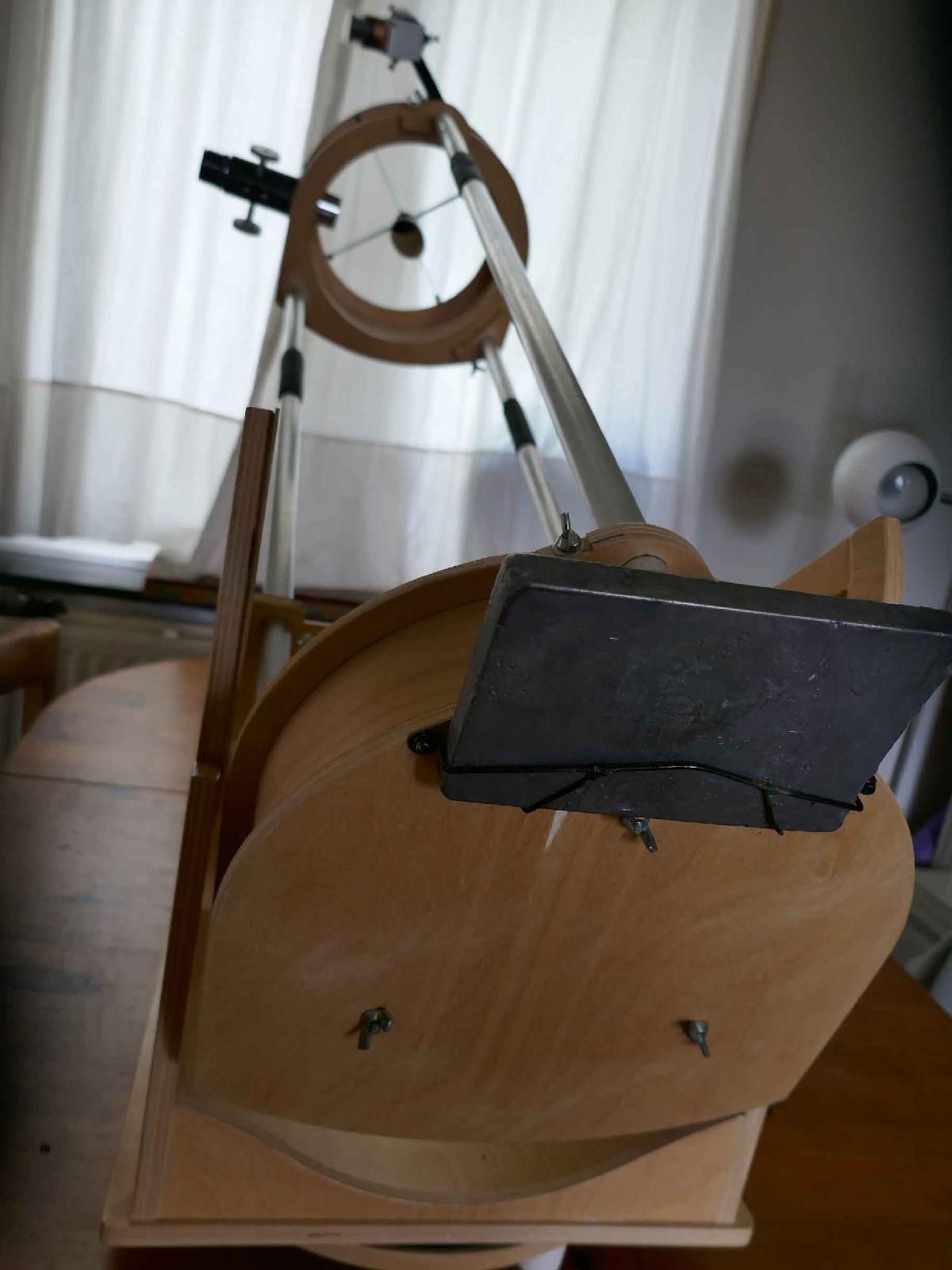

Le contrepoids est une plaque de plomb simplement insérée ds une petite armature en métal. 3 vis papillon pour la collimation du primaire.

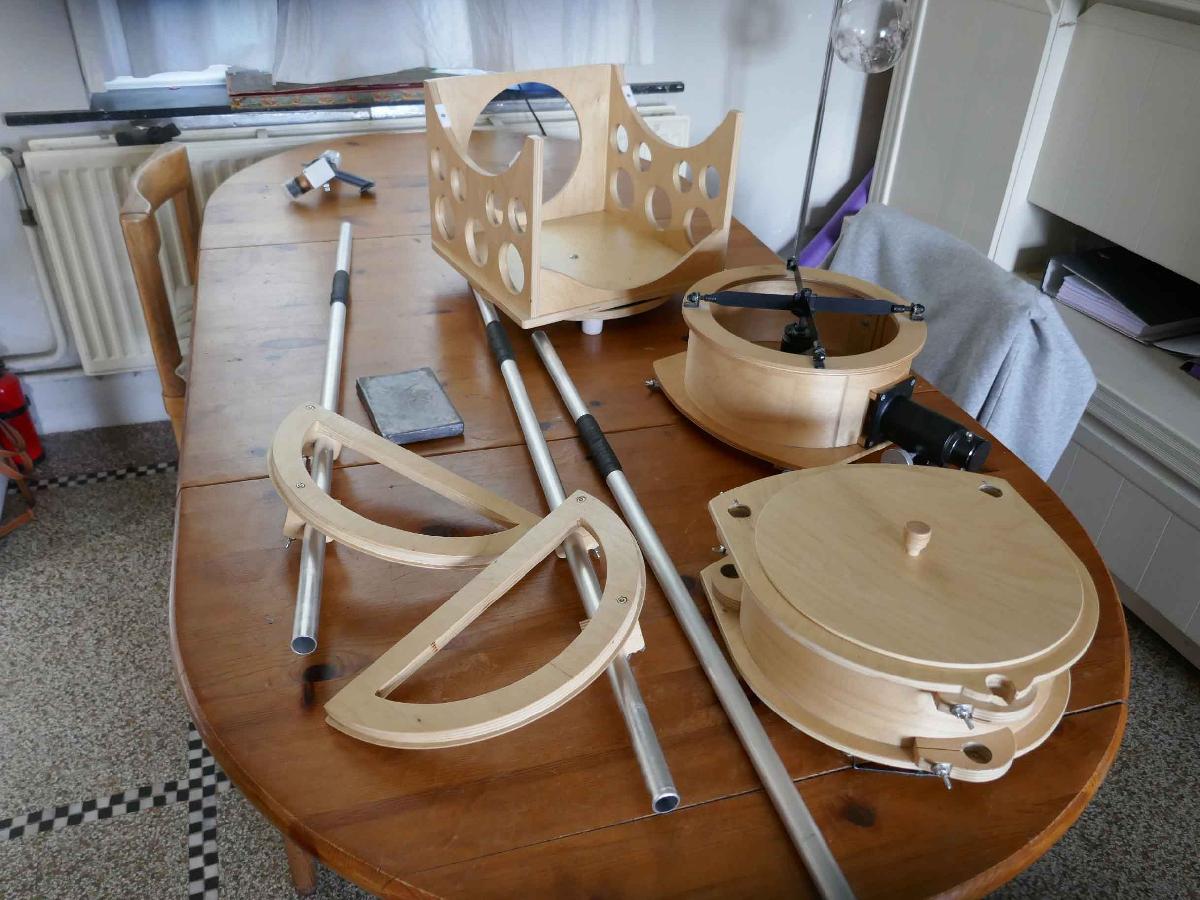

La bestiole démontée

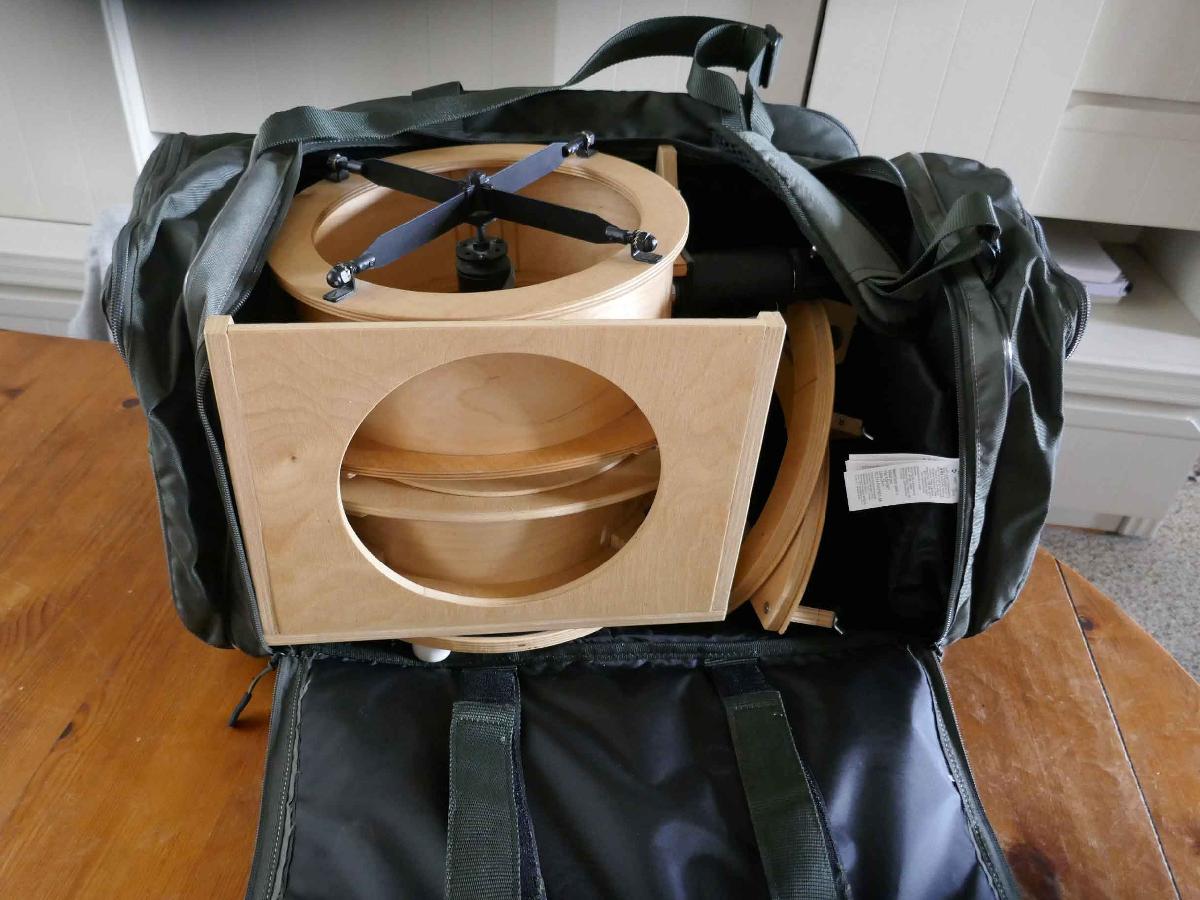

Ca rentre ds un sac d'un maga de sport bien connu : au lieu du rayon chasse, j'ai été au rayon pêche, le sac est matelassé et s'ouvre entièrement sur le coté

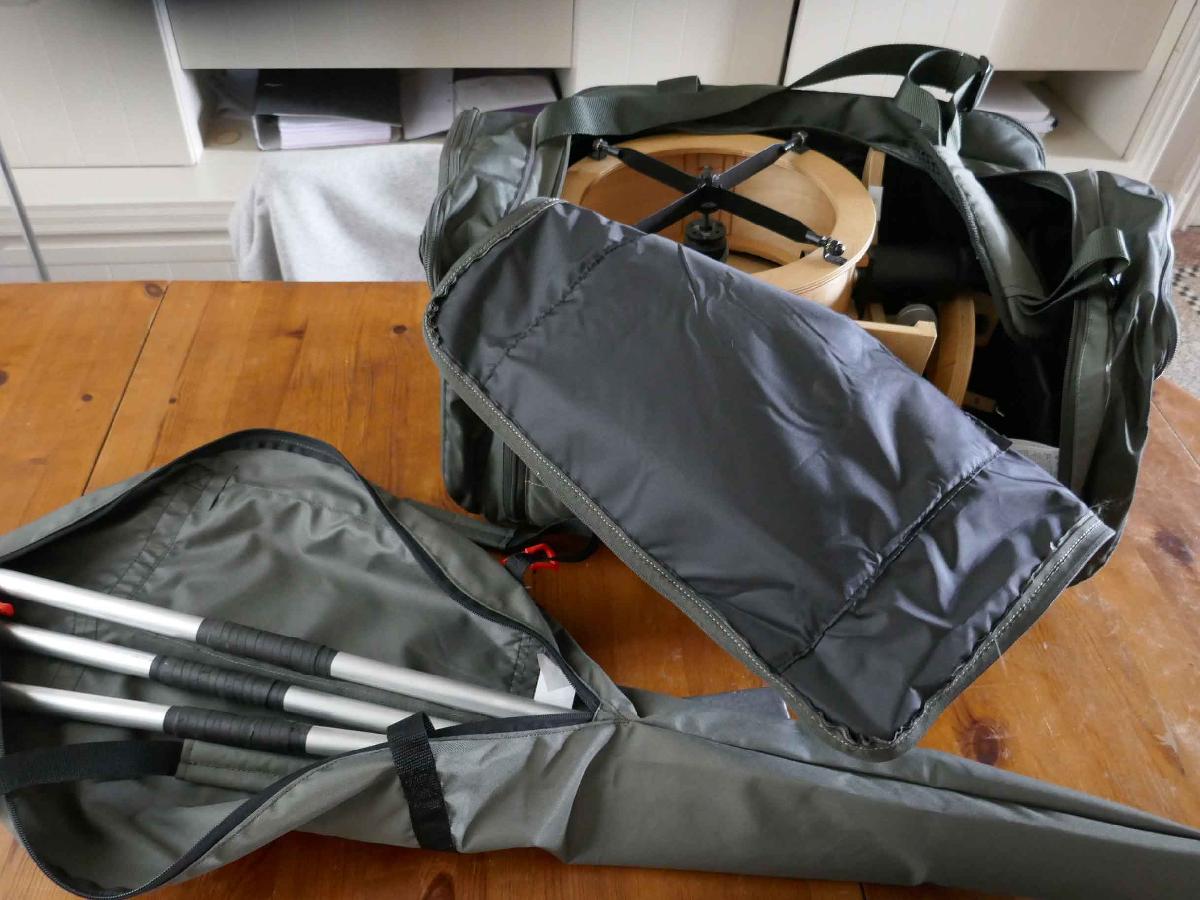

Et les 3 barres sont ds l'etui a cannes a peche







Voilà, bien content de ce petit achat, pour sorties rapides et voyages



Vu la météo (la Gelbique c'est pas vraiment le paradis des astrams...mais au moins celui-ci pourra voyager...)  je n'ai pas encore pu le tester  sur le ciel, mais les mouvements sont  fluides et  il est  très stable, sans piquer du nez  qd je mets l'oculaire. Monté remonté 2 fois, j'ai du régler légèrement le secondaire et  bien sûr collimater.





Je réfléchis comment lui mettre une jupe  🤔, j'envisage soit un sac pop-up type sac a linge ou déchets de jardin, comme je l'ai fait sur mon flextube 300, soit un pare buée de 200 mm avec velcro, que je fixerais autour du primaire (reste a  voir si j'ai assez d'épaisseur pour l'insérer correctement autour et que ca tienne).  Avec seulement 3 tubes, une jupe en lycra sera ds le chemin optique.  Si vous avez des idées c'est bienvenu !





[Le Den]

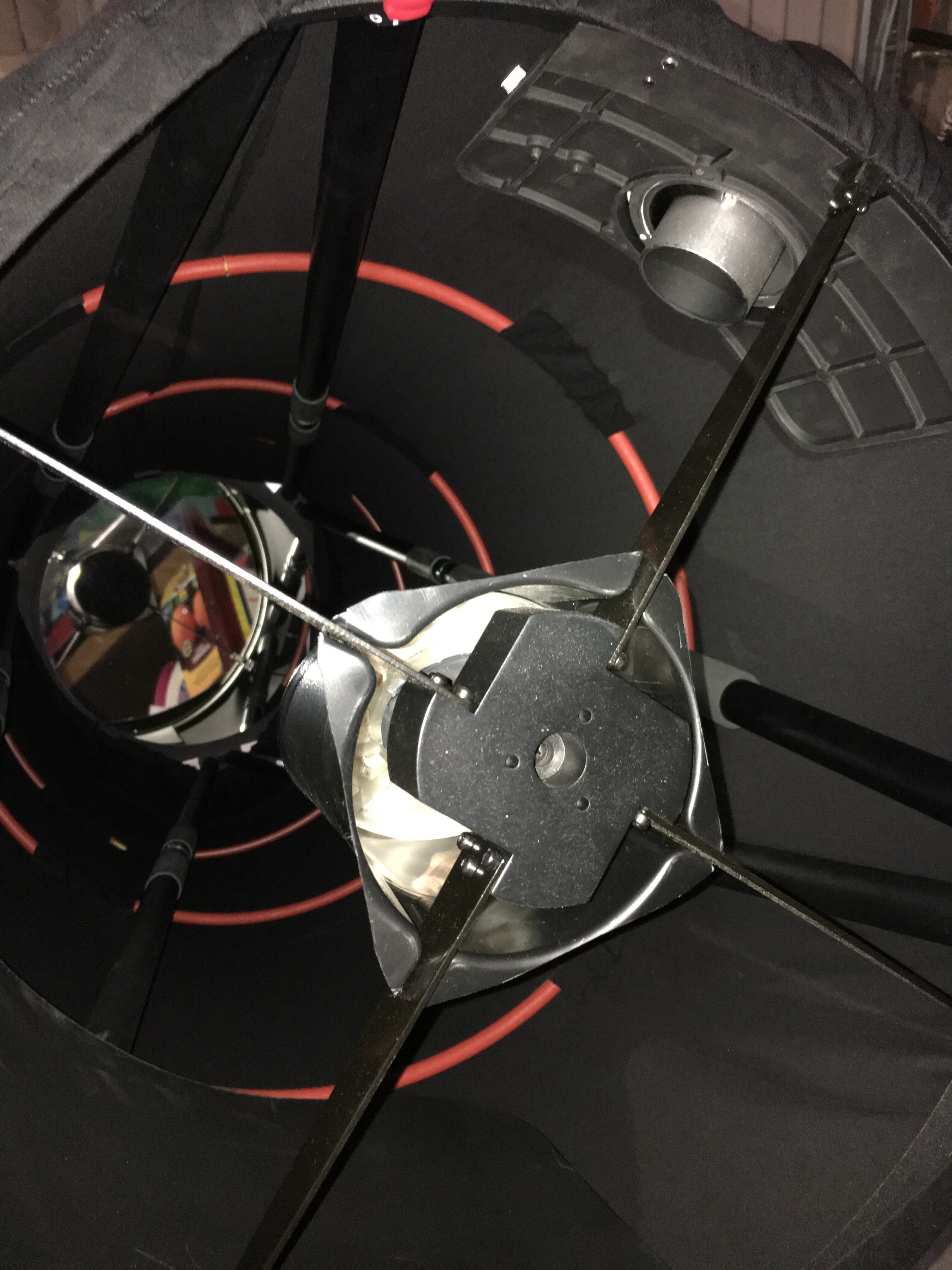

Beau bébé ! Pour la jupe il faut lui insérer trois cerceaux en tube nylon rigide ou des morceaux de fibre de verre ou comme je risque de faire plus tard des cercles récupérés sur des sacs à déchets en toile..

Une photo pour aider.

[Guilaume]

Bonjour,

Merci pour le compte rendu détaillé, ça donne de belles idées.



[Otzi]

merci Den et Guilaume



Den, effectivement le plus simple sera sans doute de le faire sur mesure, je vois ausi que tu fixes les anneaux a la jupe avec simplement 3 petits ourlets , sans faire un ourlet sur le tour complet, ce qui simplifie le travail : j'avais vu la jupe de fcouma sur son 350 où l'ourlet est complet, mais le couture n'est pas trop mon truc, donc ton option sera plus adaptée pour moi. Tu mets aussi un élastique aux deux extrémités ?



Et je vois que tu as réalisé un beau (!) 300 sur un concept très similaire, également 3 tubes et  un serrage par pieces de bois . Sans contrepoids mais j'imagine qu'avec un 300 le poids du miroir suffit.







Je pense aussi peindre en noir ou mettre un feutre sur le coté intérieur de la cage du secondaire et remplacer les vis de réglage du secondaire par des vis papillon (actuellement simple vis )



Si meteoblue se confirme, je pourrai le tester ce soir !

[Le Den]

Oui, les 6kg du miroir sont suffisants pour éviter un contre poids. Je viens de poser aussi des vis papillons pour ce réglage et j’essaie de ne pas me servir d’outil pour éviter les chutes sur nos beaux miroirs.

ça à été un vrai plaisir de concevoir ce 300 mm, j’avais déjà réalisé un 200 avec 4 tubes c’est ma fille qui s’en sert dorénavant, je pense qu’à l’avenir je transformerai le 300 en Strock ( facilite de montage et compacité). J’ai toujours un grand plaisir de fabriquer ou amélioré les télescopes, et puis à la retraite nous avons du temps de libre...

[Guilaume]

@Otzi, j'ai une petite question. Les tourillons ne semblent fixés sur les 2 barres que par compression. Comment t'y prends tu pour les mettre à la bonne hauteur? Y a-t-il des repères? Est-ce que les tourillons se retrouvent bien parallèles?

Merci, j'aurais peut-être d'autres questions.

[yves piette]

Bonjour,

Jolie bête 🙂



A quoi servent les trucs noirs sur les tubes ? Ils sont démontables en 2 parties ?

[Patcubitus]

Bonjour tout le monde



Très beau télescope

Très bien pensé. Je ne me rappelle pas avoir déjà vu les tourillons fixés directement sur les tubes



Bon ciel

Pat

[Otzi]

Bonsoir a tous 😎





Guillaume, effectivement il y a un repère sur les tubes  , qui sont fixés chacun par deux compressions aux tourillons,  et deux au bloc du primaire.  Sur le primaire et le secondaire,  les tubes sont enfoncés jusqu'au bout ds les petits logements. Les tubes sont numérotés.



Comme tu dis, je  mets les tourillons parallèles à l œil,  mais qd je le mets sur le socle, il y a souvent un léger ajustement à faire, qui se fait grâce aux deux plaques fines qui débordent du tourillon côté intérieur et guident comme des rails. Je n avais jamais vu ce système 🤔



Yves,  ce sont juste des élastiques enroulés pour la prise en main,  pas enlevé pour voir dessous 😉 mais je ne pense pas que ça se démonte.



Pat, moi non plus, jamais  vu.  je me demande si cette fixation a l avant n aide pas a équilibrer par rapport aux fixations habituelles ? En tous pour un petit 200 / 1200 comme celui-ci





[Le Den]

Ça y est j’ai retrouvé le site qui m’avait inspiré pour la construction de mon 300 mm et qui a du inspiré le gars qui a conçu ce 200 mm.

http://www.dobstuff.com/pictures.htm



A voir, de bien beaux télescopes !

[Otzi]

Bien vu Den ! 👍



Effectivement tout y est : la fixation par piece de bois compressée, la plaque fine coté intérieur des tourillons et la fixation des tubes sur les tourillons ds certains cas.     Du coup le mien me parait d'une banalité...😔



Et ds la partie dew shield, il proposent aussi un simple pare buée enroulé autour du miroir, comme je l'envisageais.



Mais comme je voudrais une protection sur toute la longueur et que :



-j'aime bien les systèmes a ressort, comme panier a linge pop up ou sacs de déchets verts, qui sont trop grands ici ,mais assurent une bonne tenue du "tube"

-je n'aime pas coudre



Je crois que je vais trouver mon bonheur ds les ...tunnels pour chats :



https://www.amazon.fr/Ohana-Tunnel-Pilable-Chaton-Jouet/dp/B078YJG1GH/ref=asc_df_B078YJG1GH/?tag=googshopfr-21&linkCode=df0&hvadid=274966049753&hvpos=&hvnetw=g&hvrand=13425357850956183592&hvpone=&hvptwo=&hvqmt=&hvdev=c&hvdvcmdl=&hvlocint=&hvlocphy=1001004&hvtargid=pla-468314458058&psc=1



https://www.amazon.fr/PAWZ-Road-diamètre-Pliable-samuser/dp/B07DG2TM93?th=1



30cm de diametre et 130 de long, ca devrait etre nickel (juste deux trous a boucher...). le poids est de 550 ou 280 g, ca ne devrait pas le faire basculer









[Le Den]

Et pour ta « chape » de plomb pour au moins la réduire tu pourrais mettre un PO Kineoptics (100g) et un chercheur point rouge type Quick Finder.
Denis

[Otzi]

Pourquoi pas, mais je vais voir, elle n'est pas trop lourde et je n'ai  toujours pas pu le tester en l'état fautre de ciel ...
