Réparation trépied endommagé

[yviscount]

Bonjour à toutes et à tous,



Yves, 33 ans, pratique visuelle de l'astro depuis quelques années, en pointillé, pas d'astrophoto.

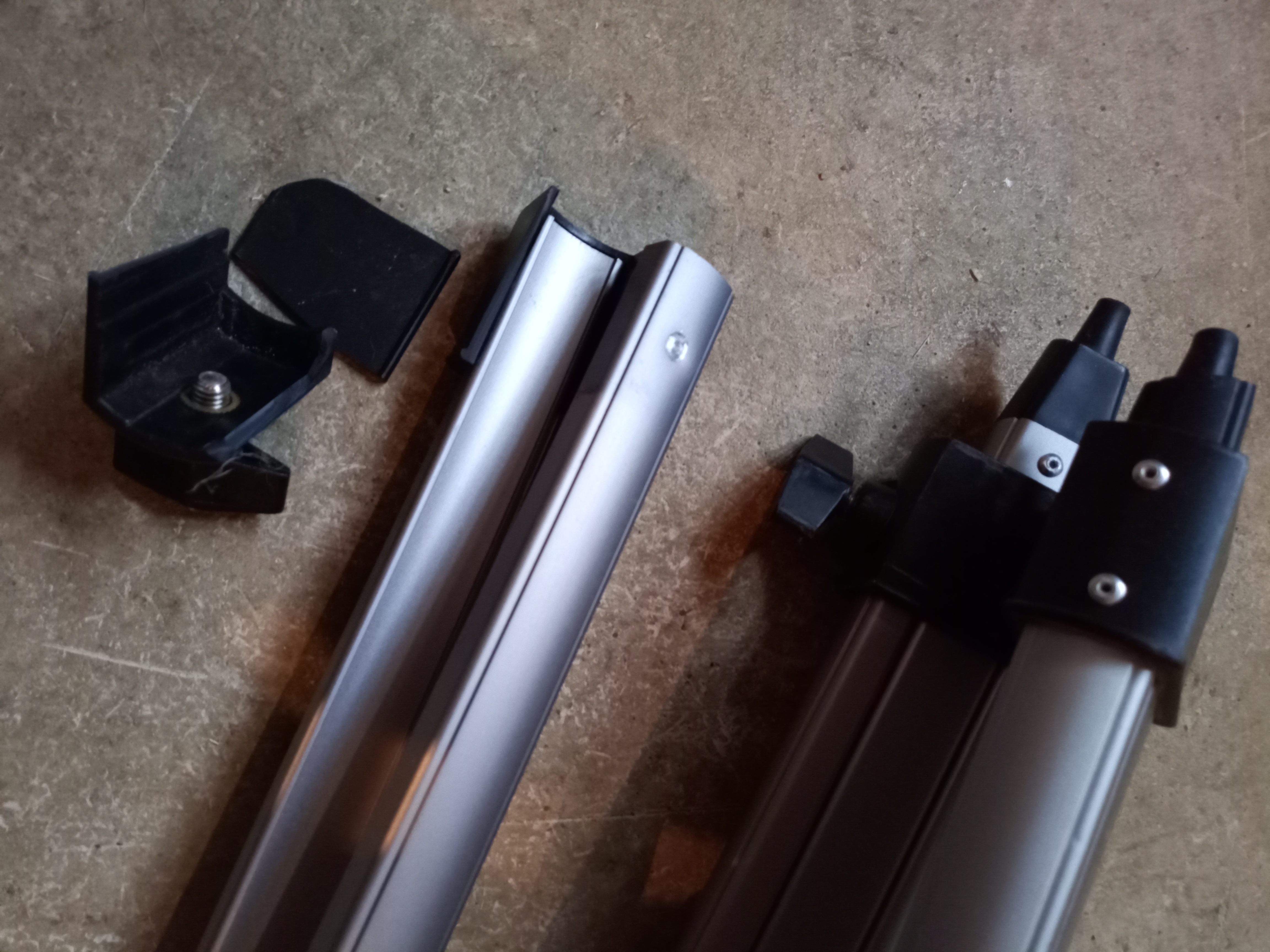

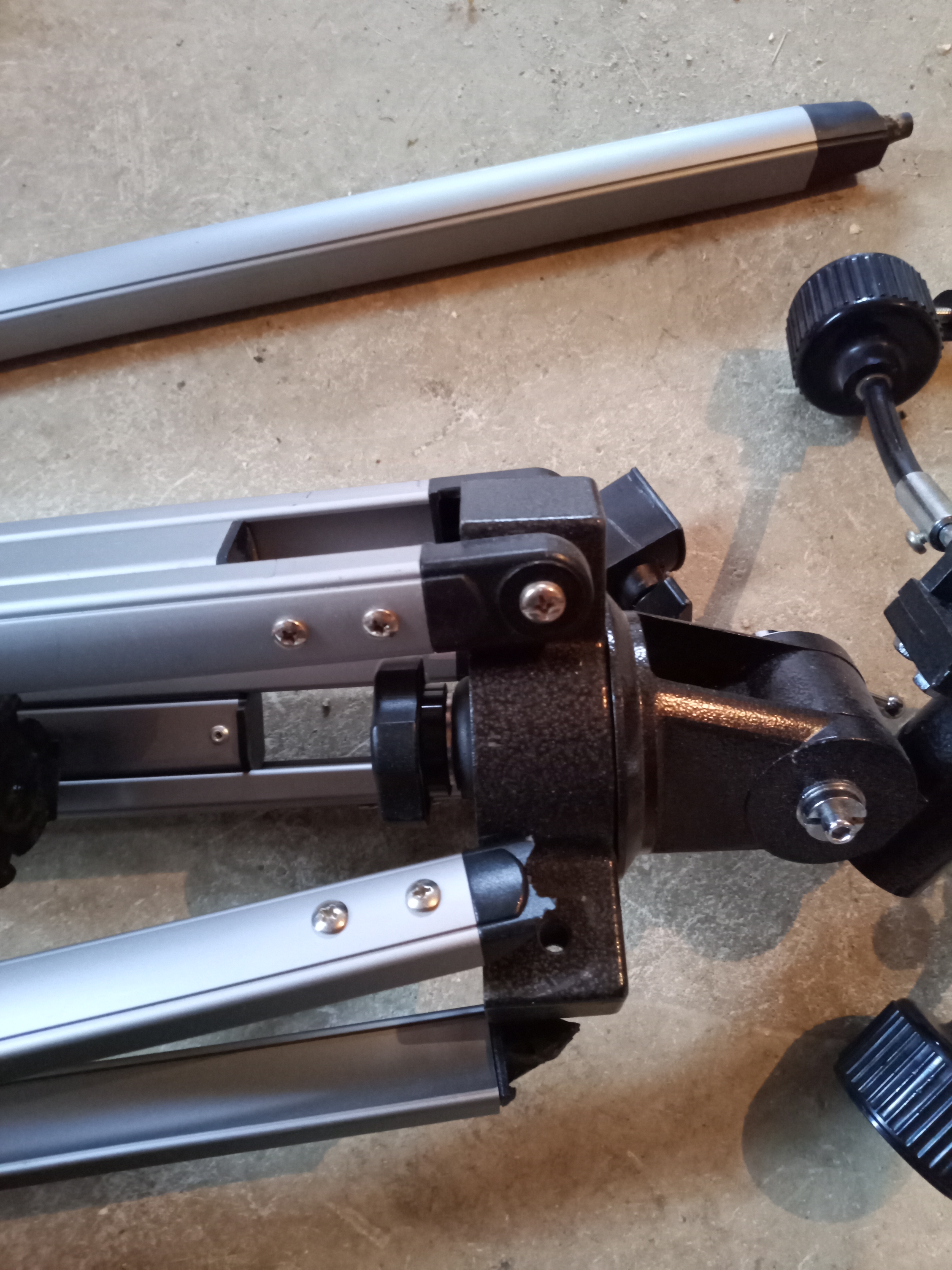

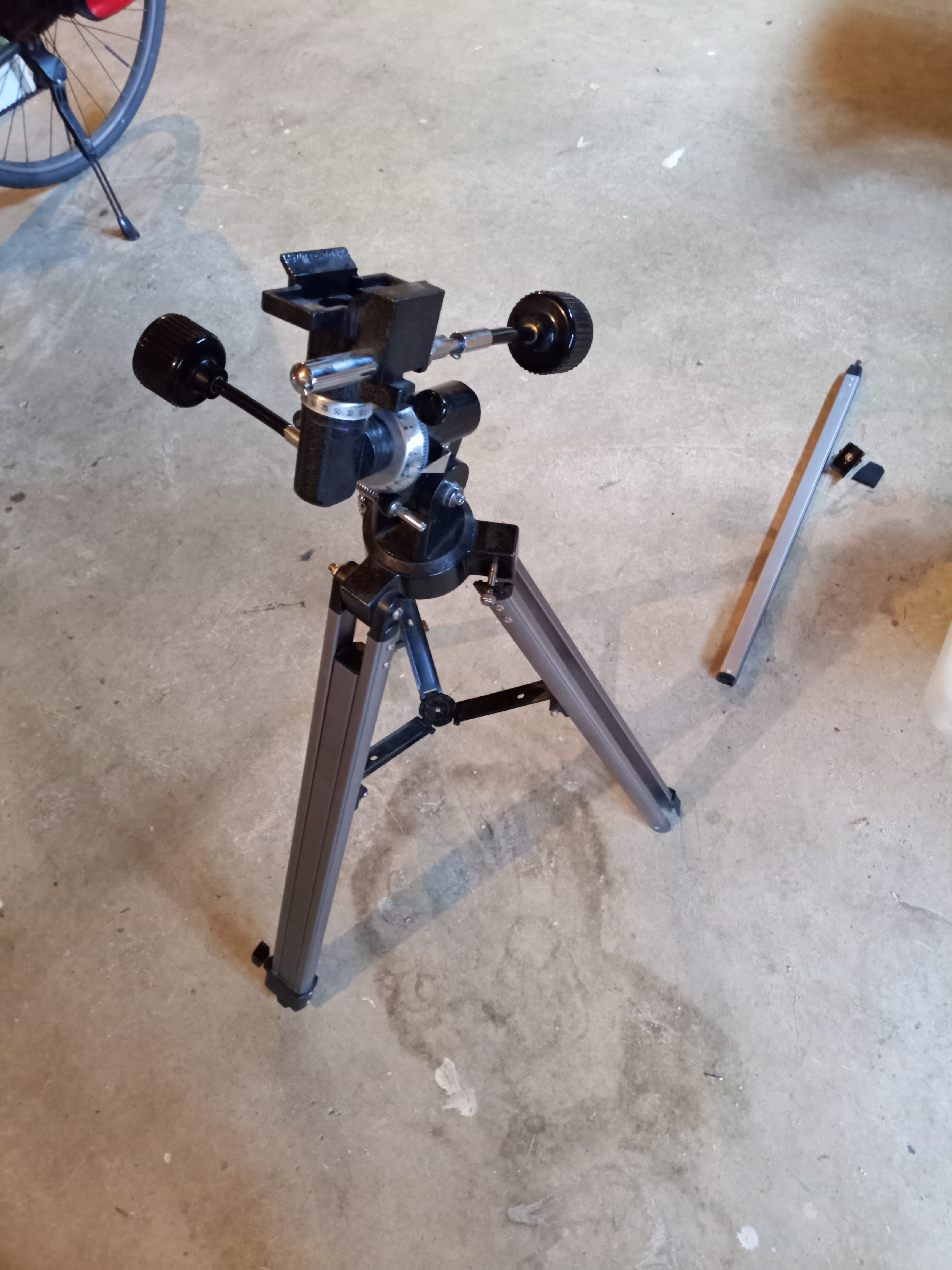

J'ai un petit trépied pour mettre un petit tube MC de 102mm, pratique et peu encombrant. J'ai vraiment bien cassé le trépied en faisant tomber une caisse dessus, récemment. Je me demandais : est-il possible de retrouver ce genre de pièces, ou de faire une réparation en bricolant ? Je joins quelques photos : j'ai cassé le pivot entre le pied et la platine recevant la monture, et aussi la vis de serrage au niveau de l'ajustement de la longueur du pied du trépied.



C'est vraiment la casse bête... Si je peux réparer, ça évitera un déchet.



Et en passant : pensez-vous que ce type de monture un peu légère peut supporter un tube MC de 127 mm en restant stable ? Je pourrais récupérer un peu plus de lumière tout en gardant un matériel relativement compact.



Merci d'avance pour vos avis !



Au plaisir de vous lire,



Yves

[22Ney44]

Bonjour,



trouver des pièces de rechange je n'y crois pas trop. Tout ceci arrive probablement de Chine ou d'Asie. Le SAV n'est pas leur préoccupation sur ce genre de matériel. Il vous reste deux solutions :



1) Le collage avec une colle spécialisée pour le matériau dont sont fait es ces pièces. Si c'est de l'ABS, c'est moins facile. Norma du forum saura vous conseiller sur les collages en MP.



2) Refaire ces pièces en impression 3D. C'est de loin la meilleure solution je crois.



Pour ce qui est d'y poser un tube de 127 mm, reportez-vous à la doc de la monture si vous l'avez conservée, afin de connaitre le poids qu'elle peut embarquer. Sinon, il ne reste plus qu'à essayer, à moins qu'un Astram ait le même modèle et ait déjà tenté l'expérience, il pourra faire un retour.



Bonne réparation.



Ney

[polorider]

Il y a 2 heures, yviscount a dit :

Si je peux réparer, ça évitera un déchet.



Il y a 1 heure, 22Ney44 a dit :

Refaire ces pièces en impression 3D. C'est de loin la meilleure solution je crois.

Peut être une piste ici: https://www.thingiverse.com/frondot/designs

[hibou]

Salut,



Tu pourrais également remplacer les trois pieds en aluminium par du bois, tu y gagnerais en même temps en stabilité.



Bon ciel.

[yviscount]

Bonjour à tous,



je vous remercie pour vos réponses rapides et complètes.



Je n'avais pas pensé à l'impression 3D, je vais essayer cette solution : une personne dans mon entourage semble bien maîtriser son imprimante.



Bonne journée à tous et bon ciel !



@ Hibou : je garde l'idée des pieds en bois sous le coude également. Rien à voir : sympas les 3 liens dans ta signature pour l'observation aux 10x50 !

[tournevase]

ça c'est une bonne idée surtout que ça n'est pas nécessaire d'être téléscopique si la longueur nécessaire la fait rester transportable

en plus, bien verni,  ça aura de la gueule

quitte à faire mettre un plateau triangulaire ou circulaire à la place du Y branlant, avec des trous pour ranger les oculaires

pour régler l'écartement, 3 barrettes en bois sur charnières côté pieds avec  des mortaises traversantes + 3 x (vis + 2 x rondelle + écrou papillon)

les vis passant dans 3 trous pratiqués dans le plateau

[6ri.l]

le trepied bois et une bonne idée. Tu le fais à la hauteur idéale pour toi (j'avais fais ça sur mon eq3.2), et tu gagnera en stabilité.

par contre, un mak 127 sur eq1, tu va être limite, j'avais un mak 90 sur cette monture, fallait pas souffler trop fort.

[SMASHY]

Moi j'essaierais une colle epoxy bi-composants.

En visuel, un mak 127 devrait tenir, avec un peu de tremblotte quand même.



[norma]

moi, je reconstruirai la pièce à la fraiseuse  En vrai, je remplacerai la monture par un modèle un peu plus sérieux ...

[6ri.l]

il y a une heure, SMASHY a dit :

j'essaierais une colle epoxy bi-composants.

je doute fort que ça ne tienne, sauf a faire un enrobage avec toile et resine haute resistance (type aéronautique)



il y a 26 minutes, norma a dit :

je remplacerai la monture par un modèle un peu plus sérieux ...

je ferrais ça aussi, une eq3.2 sera très bien et pas cher pour ce type de tube en visuel.

[22Ney44]

il y a une heure, SMASHY a dit :

Moi j'essaierais une colle epoxy bi-composants.

Bonjour,



Si la matière est de l'ABS ça ne fonctionne pas. Ensuite il n'est plus possible d'utiliser une autre colle même adaptée, les "sites" d'accroche sont saturés. Donc méfiance !



Ney

[6ri.l]

L'ABS se soude à l'acetone, mais de là à dire si ça supportera les efforts...

[22Ney44]

Il y a 1 heure, 6ri.l a dit :

L'ABS se soude à l'acetone, mais de là à dire si ça supportera les efforts...

Malheureusement non, la résistance mécanique de la soudure est faible. L'acétone dépolymérise en partie l'ABS libérant le polybutadiène, d'où la malléabilité sous acétone, mais lorsque le solvant s'évapore, il n'y a pas repolymérisation originelle, d'où fragilité mécanique.



Ney

[6ri.l]

Ok, bon a savoir.

je me servais d’acétone pour coller des filets ABS sur du bois dans des feuillures, mais dans le cas du trépied c'est donc à oublier.

[22Ney44]

il y a 10 minutes, 6ri.l a dit :

je me servais d’acétone pour coller des filets ABS sur du bois dans des feuillures,

Ça doit être du plus bel effet, je retiens la méthode. Merci



Ney

[yviscount]

Il y a 10 heures, 6ri.l a dit :

par contre, un mak 127 sur eq1, tu va être limite, j'avais un mak 90 sur cette monture, fallait pas souffler trop fort.



Objectivement, le tube de 102 sur la monture ne tremblait pas, en visuel j'entends. C'est pour ça que je songeais à passer sur un 127mm.



Il y a 5 heures, norma a dit :

En vrai, je remplacerai la monture par un modèle un peu plus sérieux ...



C'est mon setup "nomade", du genre quand je pars en week-end, que la voiture est bien pleine, et que je case ça quelque part entre les sièges et les sacs

Pour un setup plus sérieux, oui, passer sur une eq de niveau supérieur serait bienvenu c'est juste.



Il y a 4 heures, 6ri.l a dit :

je doute fort que ça ne tienne, sauf a faire un enrobage avec toile et resine haute resistance (type aéronautique)



Oui, la pièce servant à faire le serrage entre les deux parties du pied, je vais donc serrer la vis, l'effort de traction va se transmettre pile dans l'axe où j'ai cassé la pièce en deux. En plus, je n'ai pas tout mis sur les photos, mais la pièce est cassée en plusieurs morceaux, pas seulement en deux moitiés à recoller.





Quoiqu'il en soit, je vous remercie tous pour vos avis et propositions, ce forum est vraiment plein de participants qui prennent du temps pour répondre qualitativement. J'espère un jour avoir un tel niveau et à mon tour répondre à d'autres !

[6ri.l]

il y a 13 minutes, yviscount a dit :

C'est mon setup "nomade", du genre quand je pars en week-end, que la voiture est bien pleine, et que je case ça quelque part entre les sièges et les sacs

une eq3.2 ça ne prends pas de place, je l'avais mise dans le coffre de ma voiture lors des dernières vacances, et chez moi quand on rempli un coffre pour du camping à l'autre bout de la france on ne fait pas semblant
