Réducteur Takahashi CR 0.73x

[sonata31]

Hello



Qui peut me renseigner : quel est le filetage intérieur côté caméra de ce réducteur ?

Merci



Louis

[Colmic]

Salut,

il existe plusieurs modèles en fonction de l'instrument, mais normalement ils sont tous identiques en sortie :

C'est du M56 (au pas de 1 ou de 0.75, je ne sais plus trop).

Toujours est-il que cette bague c'est celle que j'avais sur ma FSQ106 en sortie de réducteur et qui fonctionne très bien :

https://www.astroshop.eu/extension-reduction-adaptors/astoptics-m56-f-to-m48-m-adapter/p,57885

Ca permet de monter le diviseur optique de chez ZWO par exemple ou les bagues en M48.



Sinon tu as aussi le CA35 spécial Sky90 Taka qui récupère le M56 du réducteur et ressort en M54.

[sonata31]

Merci d'avoir répondu

Ce que tu me donnes c'est le filetage externe (mâle), ce que je cherche c'est le filetage interne (femelle)

A priori on dirait du M54 mais je ne suis pas sûr

Il existe cette bague qui semblerait justement permettre cette connexion

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/tubes-allonge/tube-allonge-vissant-m54-auxiliaire-fb-n-50-takahashi_detail



Louis

[Colmic]

Je ne comprend pas. Quel filetage interne ? Et pour en faire quoi au juste ?

T'as une photo du réducteur en question que je vois ce que tu cherches ?

En sortie côté caméra, ce qui est certain c'est qu'on utilise le filetage externe uniquement et c'est du M56.

Le filetage interne n'est utilisé que pour les lentilles qui sont dedans.

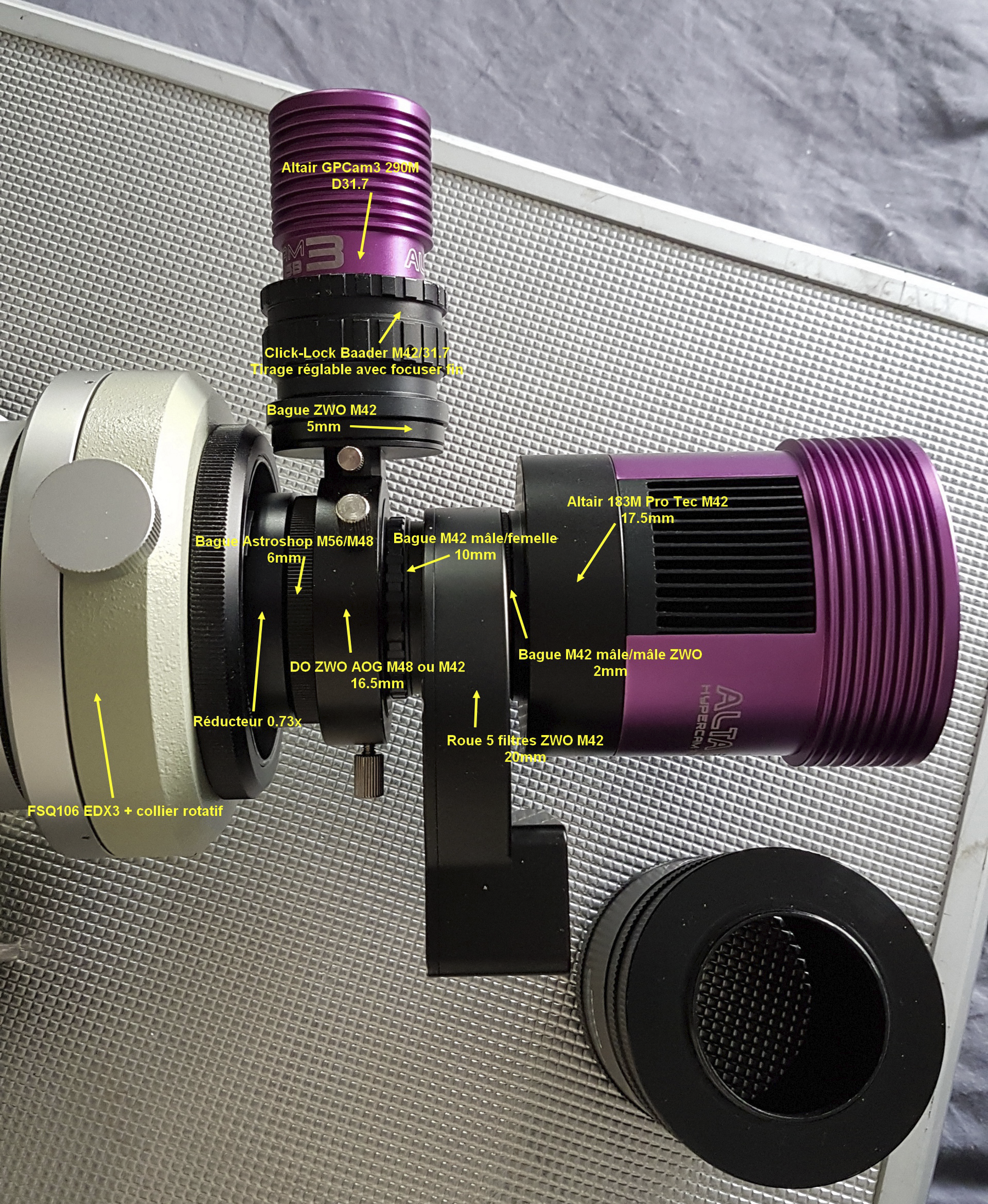

Voici une vieille image à l'époque où j'avais encore l'Altair, mais le montage reste le même avec la ZWO :

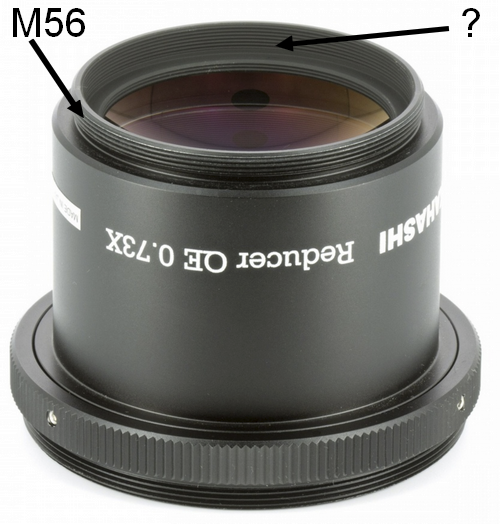

Voici une image du réducteur : on voit bien que le filetage interne n'est absolument pas fait pour y visser quoi que ce soit dessus, c'est du filetage anti-réflexion uniquement :



[sonata31]

Ce n'est pas ce côté mais l'autre, la partie femelle



Louis

[Colmic]

Excuse-moi, mais si tu veux que je puisse t'aider il va falloir être un peu plus locace

Au départ tu as demandé le côté caméra. Là je te montre bien le côté caméra.



J'ai pris le temps d'aller chercher une photo et de te mettre des flèches pour t'aider, fais-en autant stp...

[sonata31]

Désolé, je viens de voir que sur l'image que tu donnes c'est le réducteur QE, alors que je fais allusion au réducteur CR dont la forme est identique, mais se monte dans l'autre sens



Louis

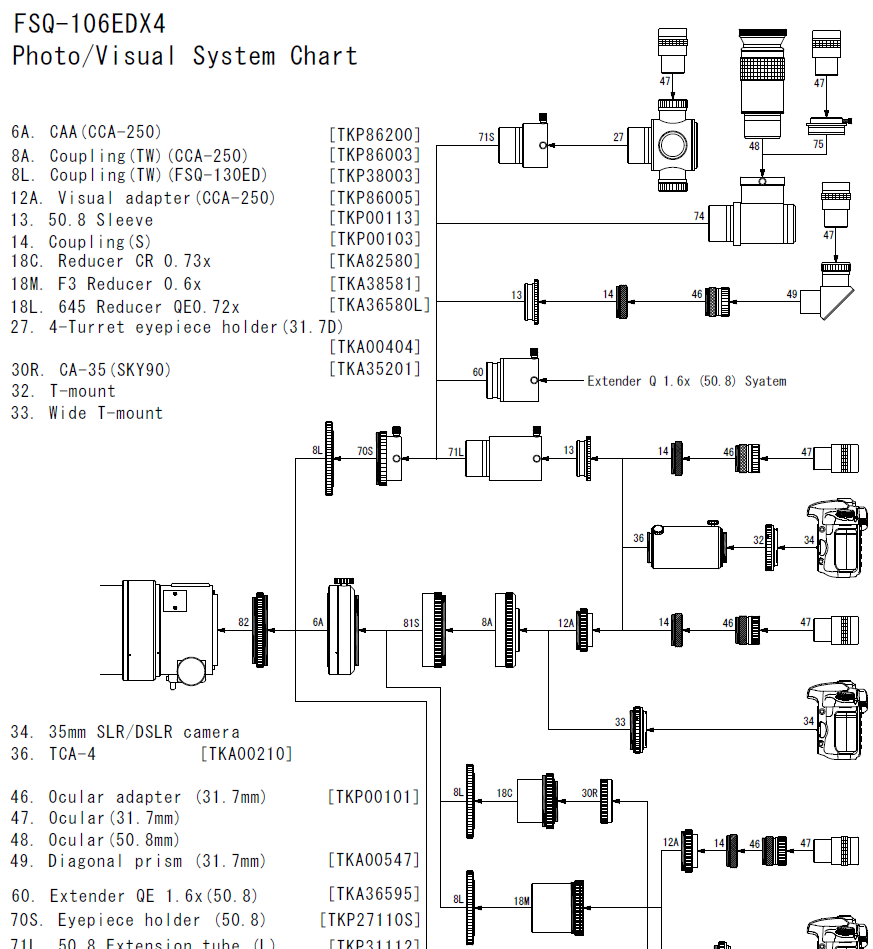

Référence 18C en bas de l'image

[Colmic]

Ok. Et du coup je ne sais toujours pas quel filetage tu veux connaître

Et surtout que veux-tu en faire ?



Il y a 5 heures, sonata31 a dit :

mais se monte dans l'autre sens



Et non il ne se monte pas dans l'autre sens, ils sont tous les deux dans le même sens. Sur les 2 images la sortie caméra est en haut.

Les deux ont une sortie en M56, ça c'est sûr et certain, c'est juste qu'il ne se montent pas de la même façon sur la FSQ.

Celui que j'ai posté c'est celui de la EDX1 à 3 (qui sort en M92). Le tien, le CR c'est celui de la EDX4 (qui sort en M98).

J'ai eu les 2 modèles, je les connais plutôt bien Et j'ai eu dans les mains les 2 réducteurs également.

Aujourd'hui j'utilise le 645 0.72x qui lui se visse directement à l'intérieur de la EDX4 contre la lentille arrière du Petzval.



Je ne vois toujours pas de quelle partie femelle tu veux parler, sur ta photo en bas c'est aussi du mâle et c'est du M72.

Ca se monte sur la bague 8L qui est celle-ci : https://teleskop-austria.com/TKP38003_Takahashi-Adaptor-from-M98-to-M72-Length-11mm-Nr

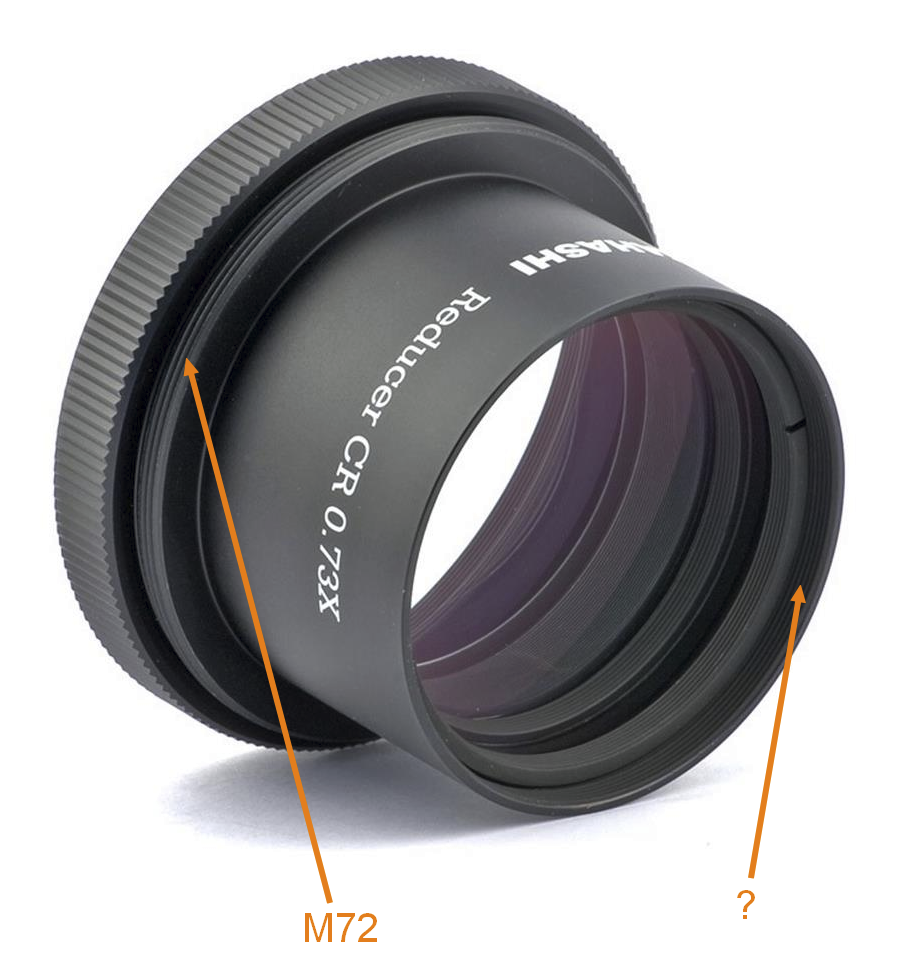

Veux-tu en fait parler de ce filetage-là (celui avec le point d'interrogation) ?



Je ne le connais pas, on ne monte rien là-dessus, si tu me disais ce que tu veux en faire au juste ? Dévisser la bague de serrage de la lentille ? En monter une autre ?

Et ça ce n'est pas le côté caméra mais le côté lunette.



[Colmic]

Explication du pourquoi les 2 réducteurs sont différents :

- sur les EDX1 à 3, il n'y a normalement pas le collier rotatif à l'arrière, donc on visse le réducteur en sortie M72 de la FSQ.

- sur la EDX4, le backfocus n'est pas assez long à cause justement du collier rotatif, donc ils ont modifié l'emplacement du M72 pour que le réducteur rentre à l'intérieur du collier rotatif pour gagner du BF, mais ça se monte toujours dans le même sens.

[sonata31]

D'abord merci pour ta patience

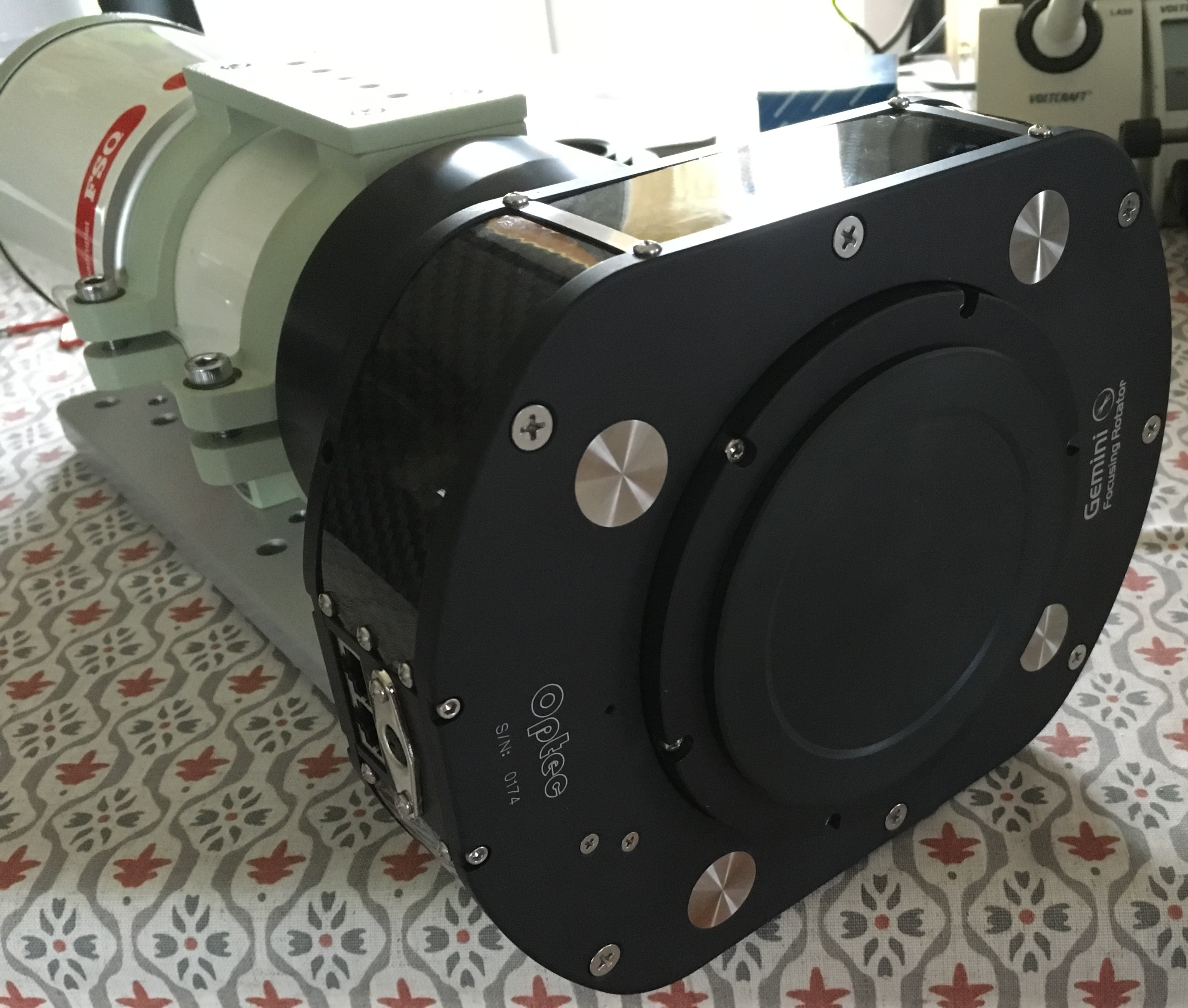

C'est pour monter derrière le focuseur Gemini d'Optec, la FSQ a été modifiée avec des bagues fabriquées par Skymeca





Il se monte à l'aide de cette bague, le réducteur vient donc à l'intérieur de focuseur





J'ai donc le choix de partir du réducteur par le filetage femelle s'il existe, ou alors de me faire fabriquer une nouvelle bague par Skymeca

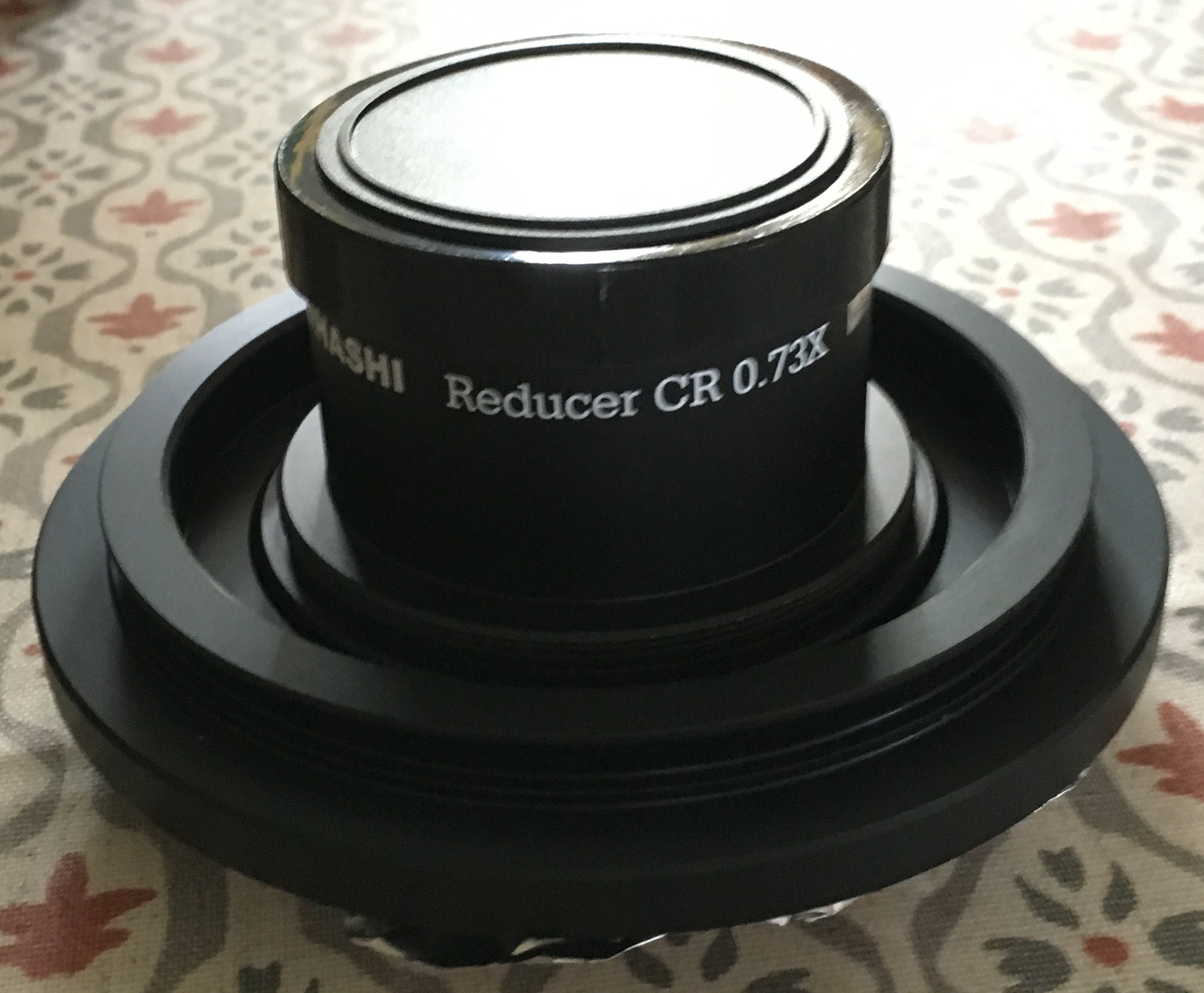

Demain matin je ferais une photo mour te montrer comment est installé le réducteur dans le focuseur



Louis

[Colmic]

il y a 35 minutes, sonata31 a dit :

J'ai donc le choix de partir du réducteur par le filetage femelle s'il existe, ou alors de me faire fabriquer une nouvelle bague par Skymeca



Qu'on soit bien d'accord : si tu parles du filetage femelle pour monter ta caméra, alors ton réducteur est monté à l'envers

Sur ta photo juste au-dessus, le bouchon se trouve sur l'entrée côté lunette du réducteur, pas le côté caméra.

La sortie du réducteur est toujours le M56 que je t'ai montré plus haut. Mâle, pas femelle.



PS : entre nous, monter un Optec et te contenter du réducteur standard 0.73x, tu risques de le regretter.

Il ne couvre même pas l'APS-C. Confirmé avec mon ASI2600MC.

Depuis j'ai investi dans le 0.72x 645 qui lui couvre bien la totalité de mon ASI6200 (mais effectivement ce n'est pas le même prix, mais si tu as les moyens pour l'Optec alors ce n'est pas un soucis ).

L'autre énormissime avantage du réducteur 645 c'est qu'il n'a pas de backfocus à respecter puisqu'il se monte à l'intérieur de la lunette, vissé contre la lentille arrière du Petzval (fixe).



[sonata31]

Hello

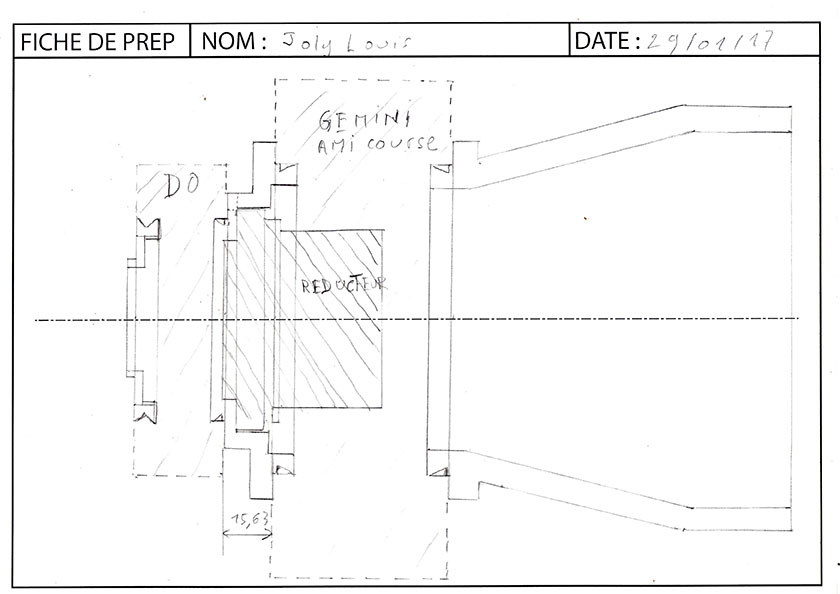

Un schéma (pas très visible) de Skymeca qui montre le montage du réducteur avec les bagues réalisées



Louis

[Colmic]

Ben il est très bien ce schéma. Sur le schéma le réducteur est monté à l'endroit.

Je ne comprends toujours pas pourquoi tu cherches le filetage interne ?

Pas facile de te tirer les vers du nez hein

[sonata31]

J'avoue ne pas avoir été très clair

A la place du DO je veux mettre une bague qui connectera une caméra avec son EFW

Je croyais que sur la partie côté caméra du réducteur il y avait un filetage interne

J'ai contacté Skymeca, il va me faire une bague qui se fixe sur celle qui accueille le réducteur, fixation en cône sécurisée par trois vis

Encore merci pour ta patience face à mon manque de clarté



Louis
