Inventaire d'une Vixen Super Polaris

[Skywatcher707]

Salut,



J'ai pas tout suivi... C'est à quel endroit ?



Merci.



[astrocg]

effectivement on ne doit parler de la même chose car ma monture a été personnalisée par le vendeur

la pièce de fixation des 3 branches du trépied a été faite sur mesure donc sûrement la fixation sur la monture

comme dit skywatcher 707 tu as besoin de préciser

par contre là où il y a un réel problème est au niveau des pièces rouges qui sont fix"es sur les branches du trépied; beaucoup trop de jeu au niveau du petit axe métallique

j'ai retouché çà avec tige filetée de 6 nouveau perçage des pièces plastiques attenantes et réalésage de la partie "tube" des pièces rouges

çà change tout coté trépied

[Alhajoth]

Pour mieux comprendre :

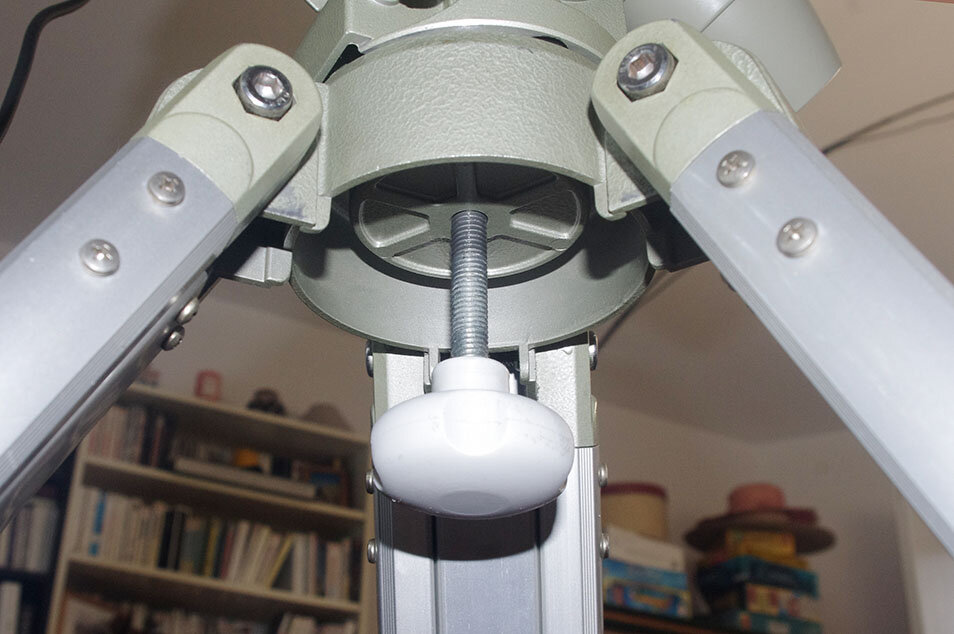

Si je visse en l'état, la molette se visse bien dans la monture posée sur le trépied, mais rien ne "plaque" la monture sur le trépied.

Même si la tige filetée ne peut pas coulisser dans le trépied, il y a un jeu non négligeable.

Il faudrait donc je pense que sur le dessous de la base du trépied se trouve un écrou à main à molette, pour serrer le trépied entre cette molette et la monture.

[Skywatcher707]

Ce n'est pas le serrage d'origine d'une monture SP, la vis a été remplacée et semble trop longue d'après ce que tu expliques.



[Alhajoth]

Je confirme, elle est trop longue !

Je vais donc tâcher de trouver l'écrou dont je parlais.

Merci pour ton retour, @Skywatcher707.

[astrocg]

autre solution simple : un coup de scie à métaux ou de meuleuse afin de réduire la longueur de la partie filetée

je peux regarder combien çà fait sur ma monture

[Alhajoth]

@astrocg Je vis en appart à Paris, alors mon outillage est réduit au strict minimum.

Mais cela dit, je veux bien la longueur, je pourrais sûrement faire faire l'opération un jour.

Modifié 12 juillet 2021 par Alhajoth

[olivufu]

Je n'ai jamais eu cette monture entre les mains, mais si c'est fileté à la fois sur l'embase du trépied et fileté aussi sur la base de la monture, pas certain que cela ne sert correctement et suffisamment.

L’idéal étant que ça filette (et serre) sous la monture, que ce soit libre (donc sans filetage) dans l'embase du trépied, et qu'il y est une butée en dessus de l'embase sur le pas de vis.



[Alhajoth]

Ouais, mais là, embase de trépied et monture ont un pas de vis.



[olivufu]

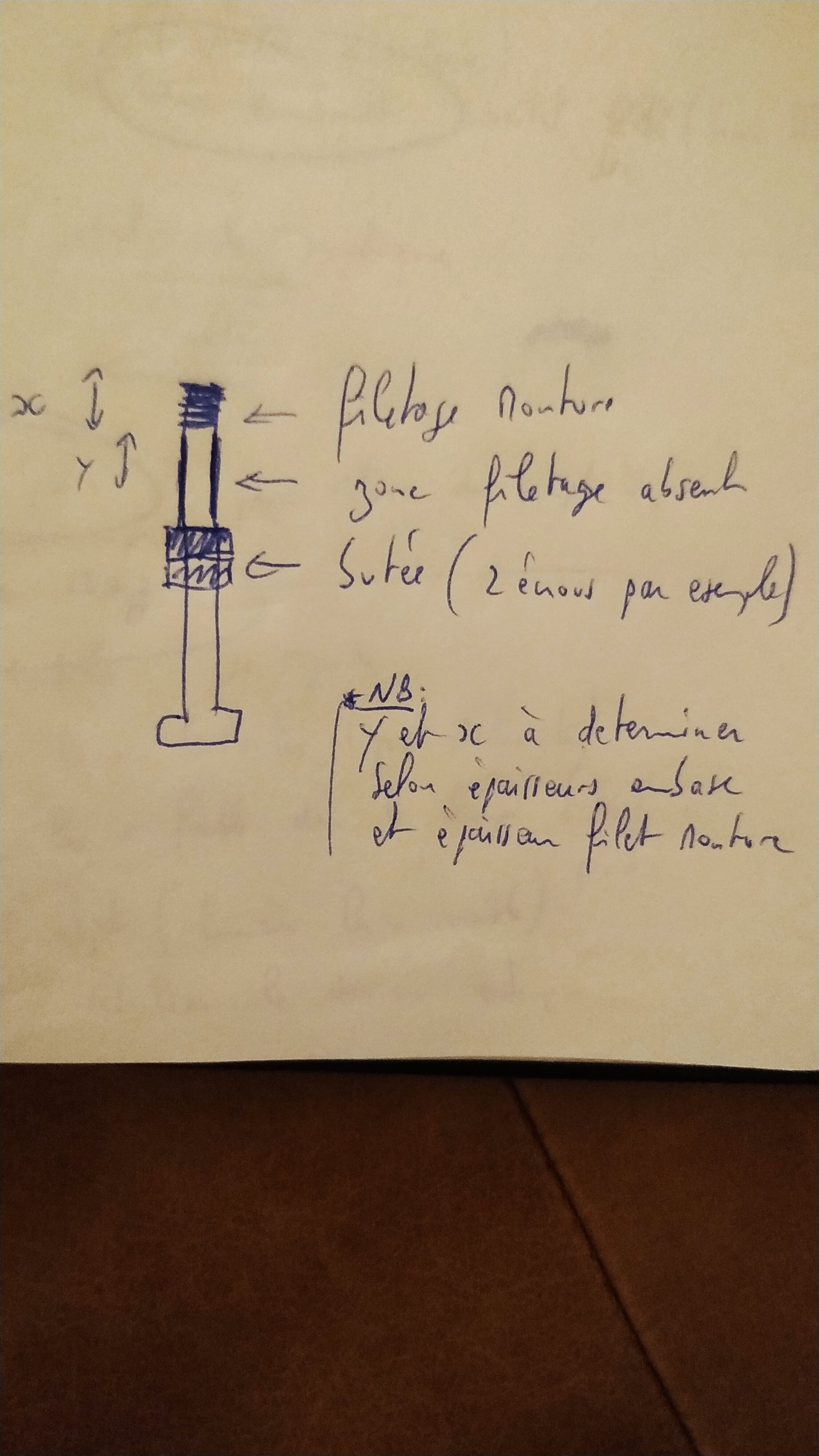

Si embase et monture ont le même filetage, alors fais quelque chose comme ça



@Alhajoth il te suffit de limer un peu une partie de la zone filetée (y sur mon dessin), tout simplement



Modifié 12 juillet 2021 par olivufu

[astrocg]

sûr de toi avec l'embase de trépied filetée?

dommage je suis un ex-parisien

[olivufu]

il y a 12 minutes, astrocg a dit :

sûr de toi avec l'embase de trépied filetée?

si c'est le même filetage, alors sa vis commence à visser l'embase par la partie filetée "x" puis devient molle et libre dès que "x" est consommé, et "x"commence à visser la monture. Arrivée à la butée, ça va serrer fort oui (selon sa poigne)

L'embase se retrouve alors prise entre la monture et la butée.

J'aurais tenté cela. Mais quelqu'un ici doit bien avoir la vis d'origine à montrer, on sera plus avancés déjà





Modifié 12 juillet 2021 par olivufu

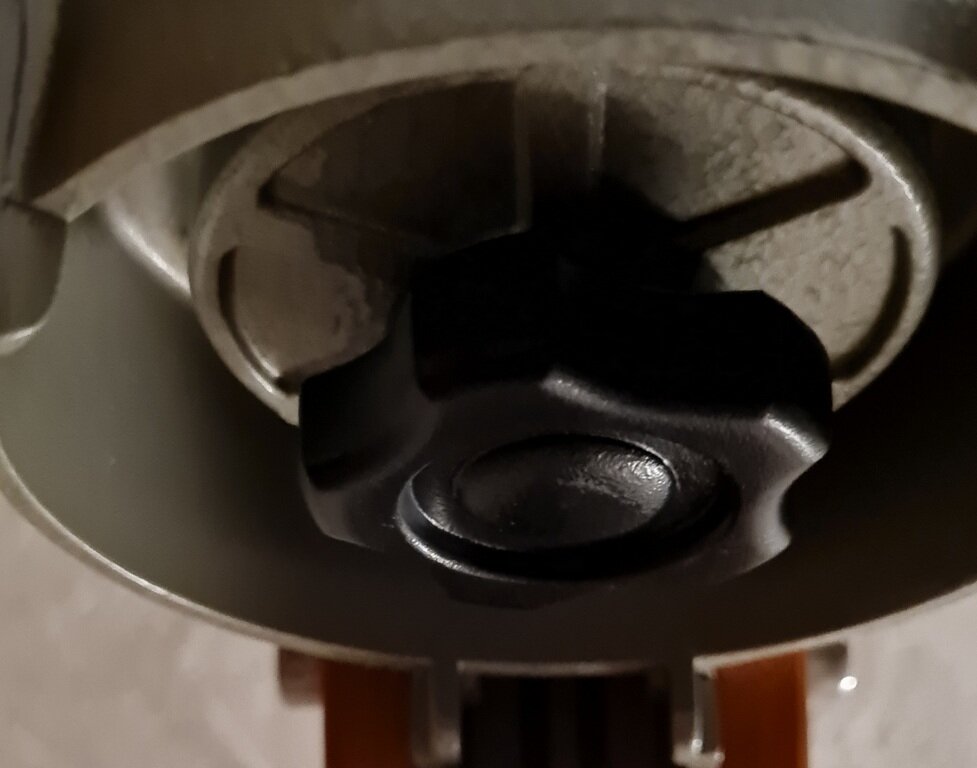

[macfly51]



mais je ne peux pas la démonter car main droite dans une attelle et main gauche pas assez puissante

Vu que je ne la dévisse jamais, je l'ai serrée bien comme il faut !





[Alhajoth]

@olivufu Oui, c'est plus ou moins le système auquel je pensais.



@macfly51 Du coup, ça ressemblerait à ça ?

https://www.teleskop-express.de/shop/product_info.php/info/p4623_TS-Optics-M6-knurled-screw---thread-length-25-mm.html

[macfly51]

Tout à fait !

[bosgi]

La molette d'origine a effectivement une zone non filetée qui lui permet de rester fixée en permanence sur l'embase. Lorsque la totalité du filetage est passé au travers de l'embase, la molette est libre de ses mouvements pour la visser sur la monture. Quand on démonte la monture, la molette reste suspendue à l'embase. Donc Olivufu a tapé dans le mille.

Modifié 14 juillet 2021 par bosgi

[Alhajoth]

@bosgi Je ne comprend pas, notamment ta première phrase : c'est la zone filetée qui permet à la tige de rester fixée en permanence sur l'embase.

Par ailleurs, ce que tu décris en appui de @olivufu n'a rien à voir avec la photo de @macfly51. Du coup, je suis perdu...

[olivufu]

il y a 6 minutes, Alhajoth a dit :

Je ne comprend pas, notamment ta première phrase

Ce que veut dire @bosgi (sans vouloir répondre à ta place bien entendu), c'est que la partie supérieure de mon dessin, qui est filetée (X), empêche la vis de tomber ("reste en permanence sur l'embase") car cette partie est au dessus du filetage de l'embase. Elle ne se desserrera (et ne restera plus sur l'embase) que si tu décides de la dévisser

nb : si pas claire, je te refais un petit dessin



En gros, ta vis va très bien (pour ne pas ajouter de frais), tu as juste à déterminer X et Y, puis à limer un peu sur Y. et hop, te voilà tout nickel pour tenir fermement ta monture sur l'embase

Modifié 14 juillet 2021 par olivufu

[olivufu]

C'est un peu le même principe - si tu as déjà essayé - que de visser fort deux pièces de bois ensemble. Il est plus facile de les serrer fort si tu pré-perces un peu la première pièce de bois avec un forêt (pour réduire la contrainte filetage, équivalent ici à limer un peu le filetage) tout en permettant au filetage avant de la vis de serrer fort la seconde pièce de bois.



*nb : Je ne parle pas ici de pré-perçage pour éviter l'éclatement, c'est un peu différent encore.



Dès lors, lorsque la butée du bas arrive (la tête de la vis à bois, ou notre équivalent ici, c'est à dire les écrous de mon schéma par exemple) elle vient en appui sur la première pièce de bois (équivalent au bas de l'embase de ta monture) tandis que la pointe de la vis continue de rapprocher la seconde pièce de bois vers la première en vissant (équivalent de ta vis qui rapproche ta monture de l'embase). Les deux se resserrent ainsi de plus en plus au fur et à mesure que tu visses. Seule limite à cela (y et x à ajuster)

Modifié 14 juillet 2021 par olivufu

[Alhajoth]

 @olivufu Je crois que c'est ce que j'avais en tête dans la dernière phrase de mon message de lundi à 18h44.



PS : Je vois que tu es à Craponne. Dans 10 jours, je serai en vacances en Haute-Loire pour obtenir j'espère un bon ciel !



[olivufu]

il y a 6 minutes, Alhajoth a dit :

Je vois que tu es à Craponne. Dans 10 jours, je serai en vacances en Haute-Loire pour obtenir j'espère un bon ciel !

Craponne, pas Craponne-sur-Arzon (hélas pour l'astronomie)  😅

Profites bien des ces jours loin de Paris



il y a 6 minutes, Alhajoth a dit :

Je crois que c'est ce que j'avais en tête dans la dernière phrase de mon message de lundi à 18h44.

@Alhajoth ça ne suffira pas d'ajouter des écrous de butée, il faut surtout limer la partie dans l'embase (y).

PS : tu n'es pas obligé pour les écrous, en raccourcissant ta tige filetée à la bonne longueur, la poignée blanche du bas peut faire office de butée.

Modifié 14 juillet 2021 par olivufu

[Alhajoth]

il y a 11 minutes, olivufu a dit :

ça ne suffira pas d'ajouter des écrous de butée, il faut surtout limer la partie dans l'embase (y).

PS : tu n'es pas obligé pour les écrous, en raccourcissant ta tige filetée à la bonne longueur, la poignée blanche du bas peut faire office de butée.



Du coup, on en revient à la vis de macfly51 que j'ai trouvée chez Teleskop Service pour 3,93 €. Comme je dois commander d'autre trucs astros (dont un viseur polaire pour la Super Polaris), je pense que je vais me rabattre sur ça.

Modifié 14 juillet 2021 par Alhajoth

[olivufu]

il y a 11 minutes, Alhajoth a dit :

Du coup, on en revient à la vis de macfly51 que j'ai trouvée chez Teleskop Service pour 3,93 €. Comme je dois commander d'autre trucs astros, je pense que je vais me rabattre sur ça.

macfly51 te répondra probablement, mais avec une vis de ce type filetée tout le long, si elle te permet éventuellement de te passer d'écrous (pour peu qu'elle soit bien à bonne longueur) ne permettra pas de serrer fort sans limer si embase et monture ont tous deux un filet. D'autres avis viendront surement

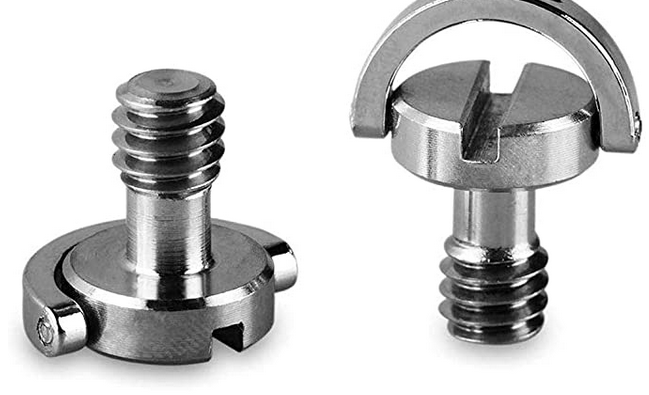

il te faut quelque chose comme ça sur le principe mécanique (vis que tu dois bien connaitre)



Modifié 14 juillet 2021 par olivufu

[macfly51]

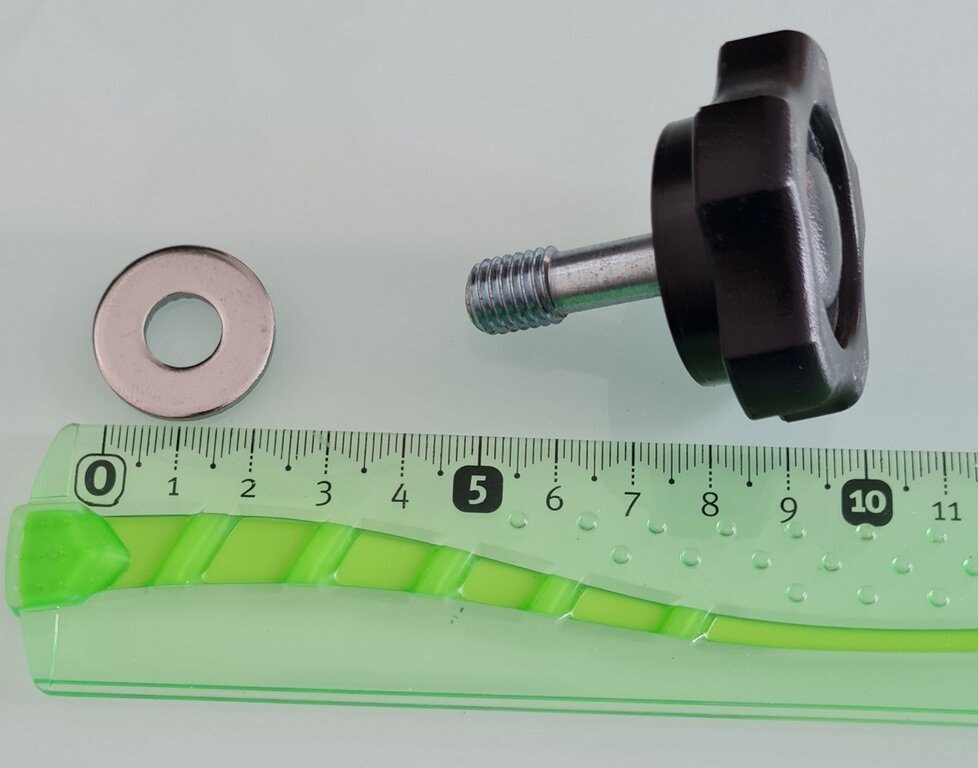

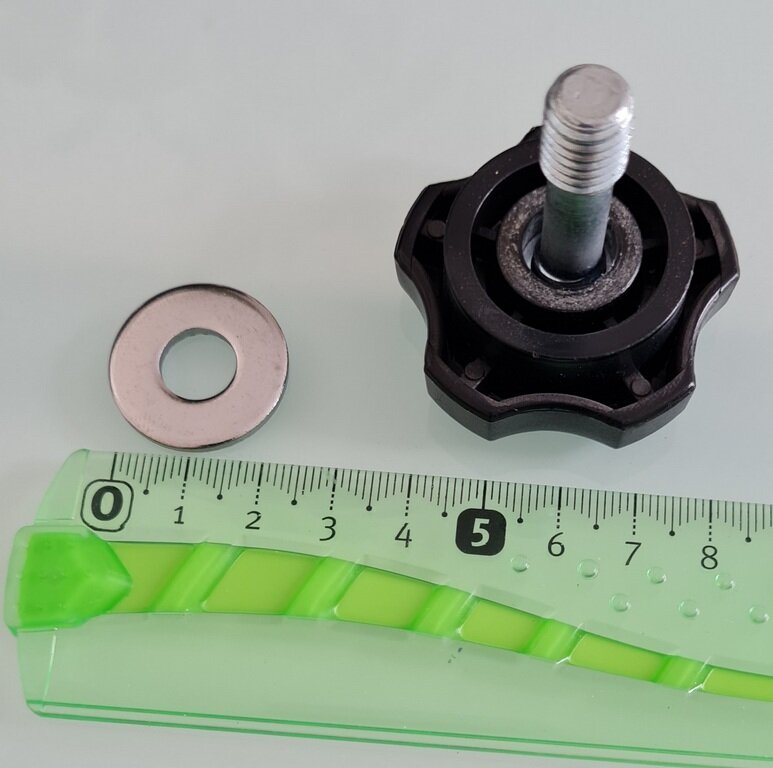

Plus d'attelle  j'ai pu dévisser la bête :







sachant que la partie inox mesure 30mm de long.

[Alhajoth]

il y a 26 minutes, macfly51 a dit :

Plus d'attelle  j'ai pu dévisser la bête :



Merci pour la prise de risque !

Du coup, c'est conforme à ce qu'a exposé @olivufu, et pas à ce qui est proposé par TS... 😕

C'est la pièce d'origine ?



J'ai trouvé ça, mais je n'ai pas les dimensions, et Pierro Astro est en vacances.

Il faudrait que je trouve quelqu'un équipé d'un tour pour virer le filetage de la mienne. Je ne saurais même pas quoi chercher dans les Pages Jaunes...



[Skywatcher707]

Pourquoi ne pas demander à Médas s'ils n'ont pas encore cette pièce en stock (SAV) ? Même s'ils ne sont plus importateurs Vixen, ils ont peut-être encore des pièces ; elle était peut-être commune sur les montures Vixen anciennes. Ou à un revendeur Vixen ?

[macfly51]

J'ai eu 2 Vixen SP et c'était la même pièce.



Pour faire simple et sans rien dépenser et sans attendre ; tu coupes ta vis et tu limes le début du pas de vis

[olivufu]

il y a 2 minutes, macfly51 a dit :

Pour faire simple et sans rien dépenser et sans attendre ; tu coupes ta vis et tu limes le début du pas de vis

C'est ça !

[Alhajoth]

Sans attendre, c'est vite dit, ça... Dans mon appart parisien, ma palette d'outil est minimale. De quoi démonter un siphon et changer une prise électrique, mais ça se limite à peu près à ça.



Modifié 14 juillet 2021 par Alhajoth

[olivufu]

il ne te faut qu'une petite scie à métaux (ou à défaut juste la lame) et une petite lime.

Un voisin peut-être ? une connaissance ? ce n'est pas du gros outillage spécialisé

Beaucoup de foyers ont une scie à métaux et une lime. Courage.

Modifié 14 juillet 2021 par olivufu
