Monture altaz à l’arrache pour pied photo

[Invité]

Bonsoir,

Je vous partage un petit bricolage fait la veille de la dernière nouvelle lune : j’avais envie d’aller camper sur un site bortle 4 (je vis en bortle 😎, et prends d’habitude mon ST80 Meade avec un trépied léger manfrotto.



Comme ça, j’ai partagé entre le coffre de mon scooter (pas le permis) et mon sac à dos tente, matelas, scope, oculaires, un sandwich, de l’eau et le trépied.



Ces petits trépieds sont ch**** car il est impossible d’équilibrer l’instrument. Je passais mon temps à serrer/desserrer.



J’ai donc fait à l’arrache une petite monture alt-az, avec une pince vixen, un contrepoids rempli de billes de plomb, des chutes de bois coupées à la main, des chutes de Teflon, et du tube bronze pour les roulements des axes.



La lunette s’équilibre parfaitement sur le terrain, le tout est suffisamment stable, et j’ai pu pointer des dizaines d’objets et profiter de ma nuit nomade bien mieux qu’habituellement !



Ça m’a donné envie de la refaire en prenant le temps de faire des pièces correctes.





Voilà, c’est vraiment fait rapidement mais remplit bien son rôle. J’ai hâte de ressortir avec.



Si jamais ça donne des idées à quelqu’un, tant mieux ! Bonne soirée.

[xs_man]

Tant que ça marche, c'est bien le principal !

Après si le poids est vraiment un critère important (nomade) c'est dommage de

devoir se trainer ce poids mort en billes de plomb.

Je pense qu'il y a moyen au moins de réduire fortement ce poids mort, voire de s'en passer.

Il me semble que l'on peut monter l'axe d'altitude dans l'autre sens, puis tronçonner le

support du contre-poids pour laisser passer la lunette. Ensuite tu équilibres  en ajoutant

un contrepoids plus léger fixé sur le bras d'altitude, à l'opposé de son emplacement actuel.



Après le poids peut aussi se faire en remplissant un récipient de terre, de sable, d'eau ou

de cailloux trouvés sur place, ce qui allège encore la charge à trimballer.



Albéric

Modifié 22 juin 2021 par xs_man

[Invité]

Bonsoir Albéric,

effectivement, dans ma hâte de sortir j’ai pris plusieurs décisions plus ou moins absurdes qui m’ont paru étranges ensuite... d’un côté vivement la V2, de l’autre j’ai maintenant bien envie de prendre une petite monture vixen et de l’adapter à mon pied.



Idéalement le centre de gravité de la lunette serait juste au dessus du centre du trépied, retirant en majorité le besoin du contrepoids..



J’hésite maintenant aussi à faire une monture style Berry, sans contrepoids mais ajoutant des roulements alt type dobson au corps de la lunette.

Lucas

Ne pouvant pas encore éditer, pour référence, voici les supports type Berry que je mentionne plus haut :





Le besoin de contrepoids est éliminé parce qu'on peut effectivement trouver un gros caillou plat sur place et simplement le poser dans le rack

[Ameleo37]

Bonsoir,



Un truc sympa que j'avais fabriqué sur ce modèle:

http://www.homebuiltastronomy.com/stool/EasyAltAzMountModification.htm



Suffit de réfléchir à l'équilibrage mini et adapter.

[Invité]

Il y a 8 heures, Ameleo37 a dit :

Bonsoir,



Un truc sympa que j'avais fabriqué sur ce modèle:

http://www.homebuiltastronomy.com/stool/EasyAltAzMountModification.htm



Suffit de réfléchir à l'équilibrage mini et adapter.

Bonjour et merci, c’est pas mal du tout. Le principe est de remettre le centre de gravité de la lunette sur le même axe horizontal que le centre du pivot d’altitude du pied ?

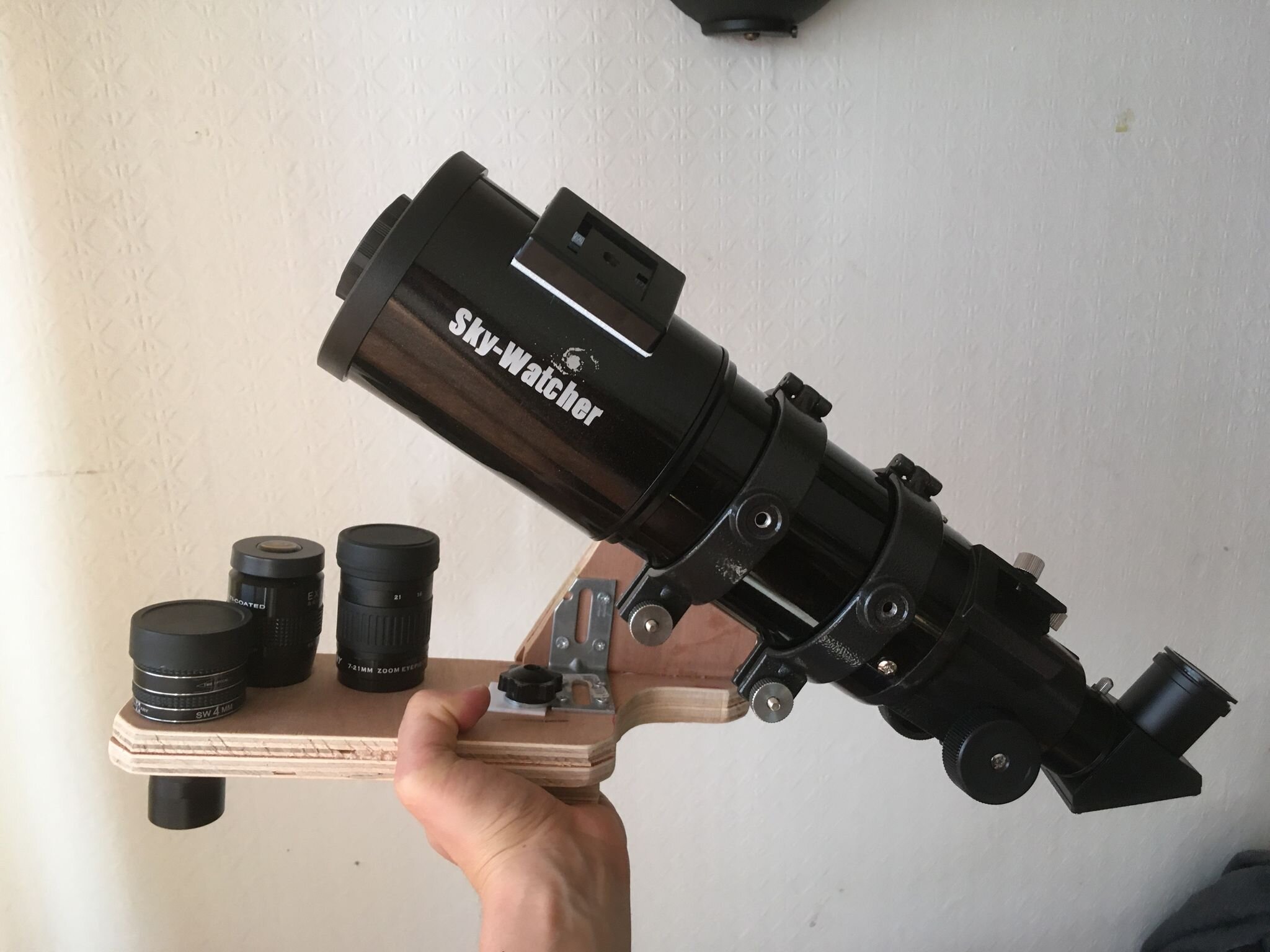

Une amie a pu voir ma mini monture, je vais en faire une seconde pour son ST80 à fixation par anneaux : cette fois je vais aller vers un design ressemblant à un Vixen Porta, avec un faible porte-à-faux et des rangements pour oculaires à l’opposé du porte-à-faux, mais à plus grande distance du centre.



Ainsi le matériel obligatoire assurera l’équilibrage (même si le pied supporterait l’absence de contrepoids).

[den]

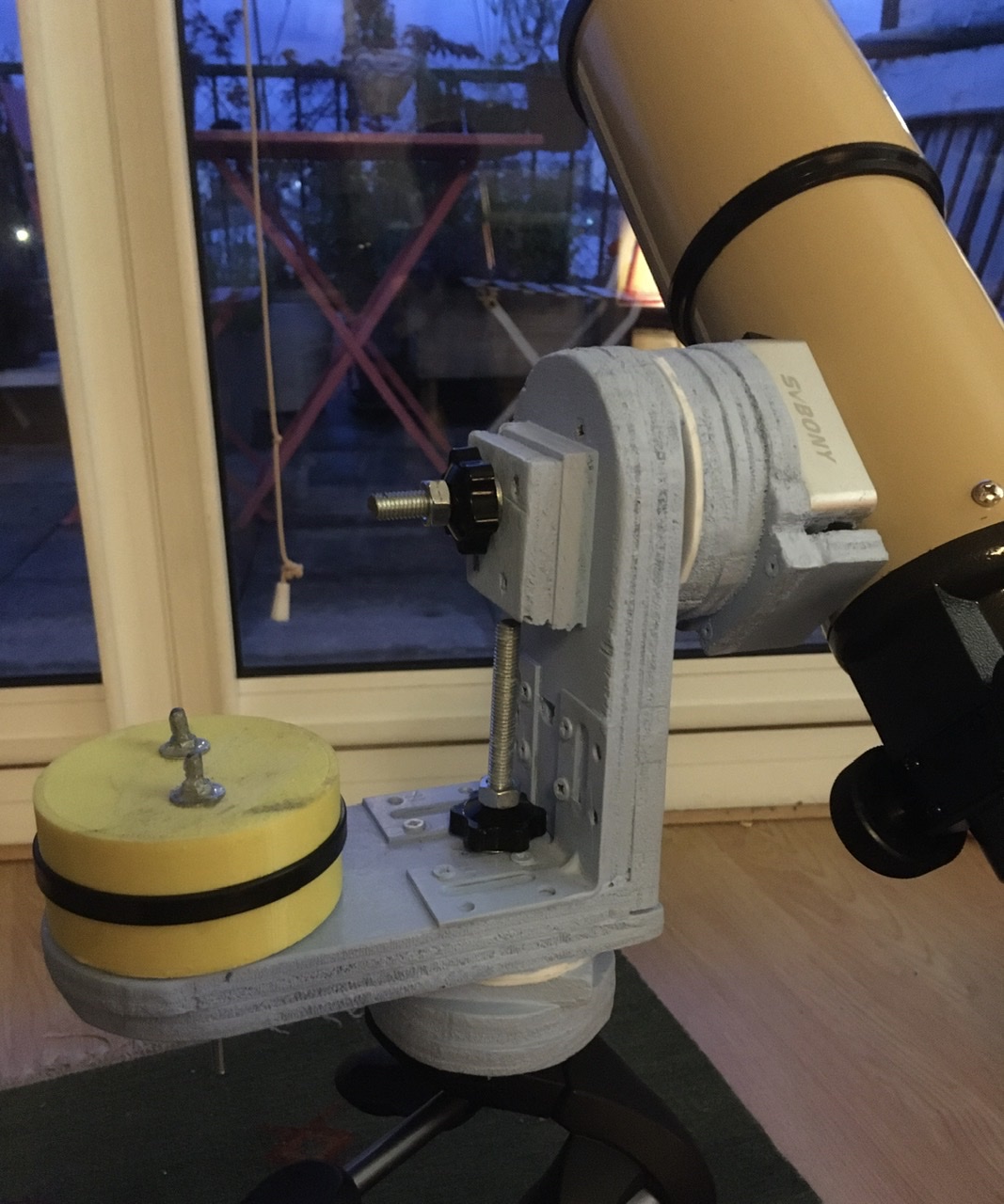

J'en ai une aussi pour ma petite lunette et à l'occasion elle supporte même aussi le meade SC 102.

Les mouvements sont vraiment d'une douceur exemplaire et cela sert aussi constamment pour les obs des oiseaux du jardin.





Modifié 1 juillet 2021 par den

[Invité]

Il y a 4 heures, den a dit :

J'en ai une aussi pour ma petite lunette et à l'occasion elle supporte même aussi le meade SC 102.

Les mouvements sont vraiment d'une douceur exemplaire et cela sert aussi constamment pour les obs des oiseaux du jardin.





Vraiment super, merci du partage.

[Invité]

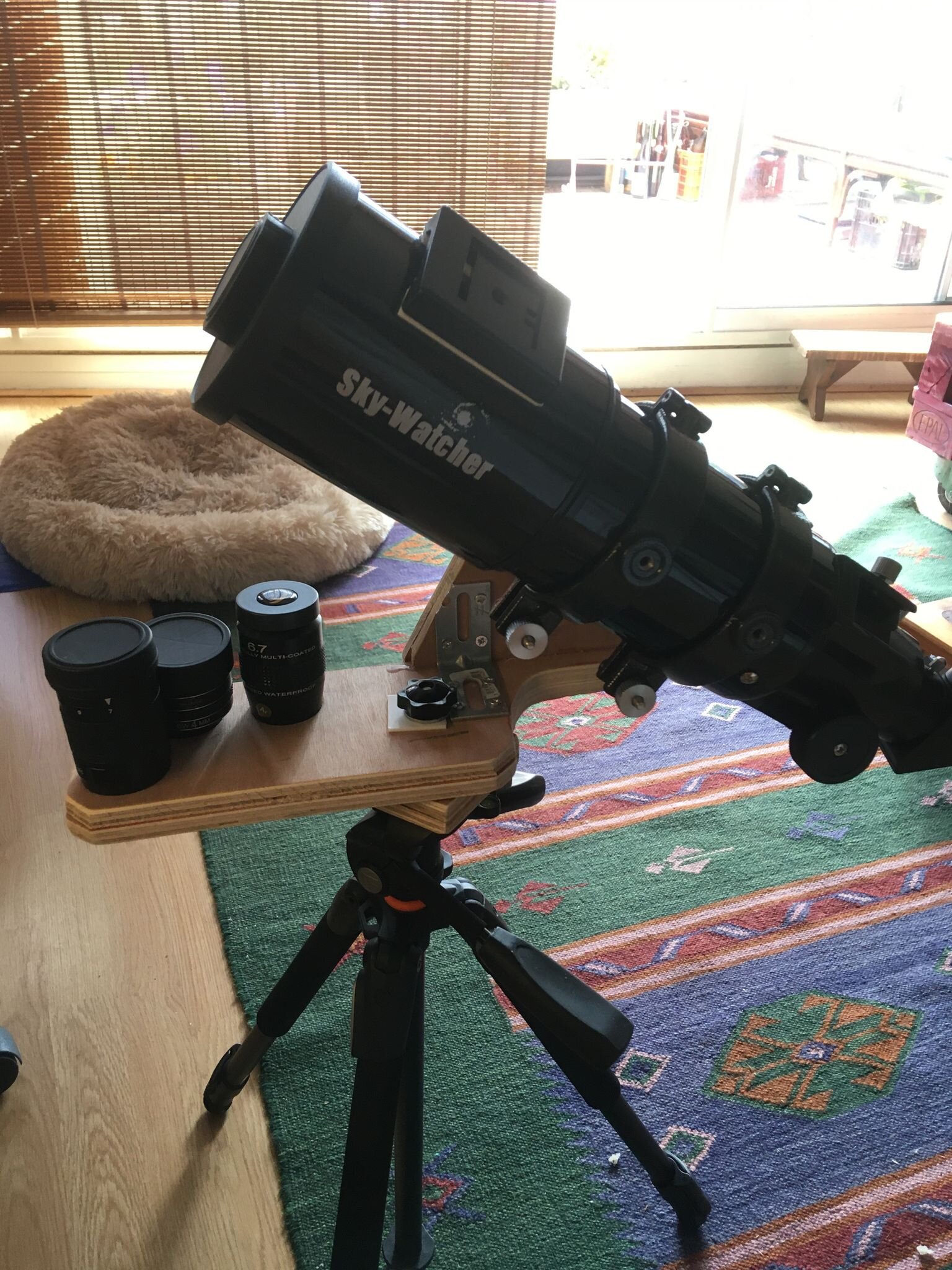

Bon, ben la V2 pour mon amie est beaucoup mieux que ma V1, évidemment ... c'est nickel sur son trépied vanguard ! Et vraiment pas besoin de contrepoids même si on est encore légèrement hors du centre du trépied, le porte à faux est moins prononcé et ses gros oculaires vont aider .



Modifié 8 juillet 2021 par chantepierre
précisions

[Invité]

Bonjour,

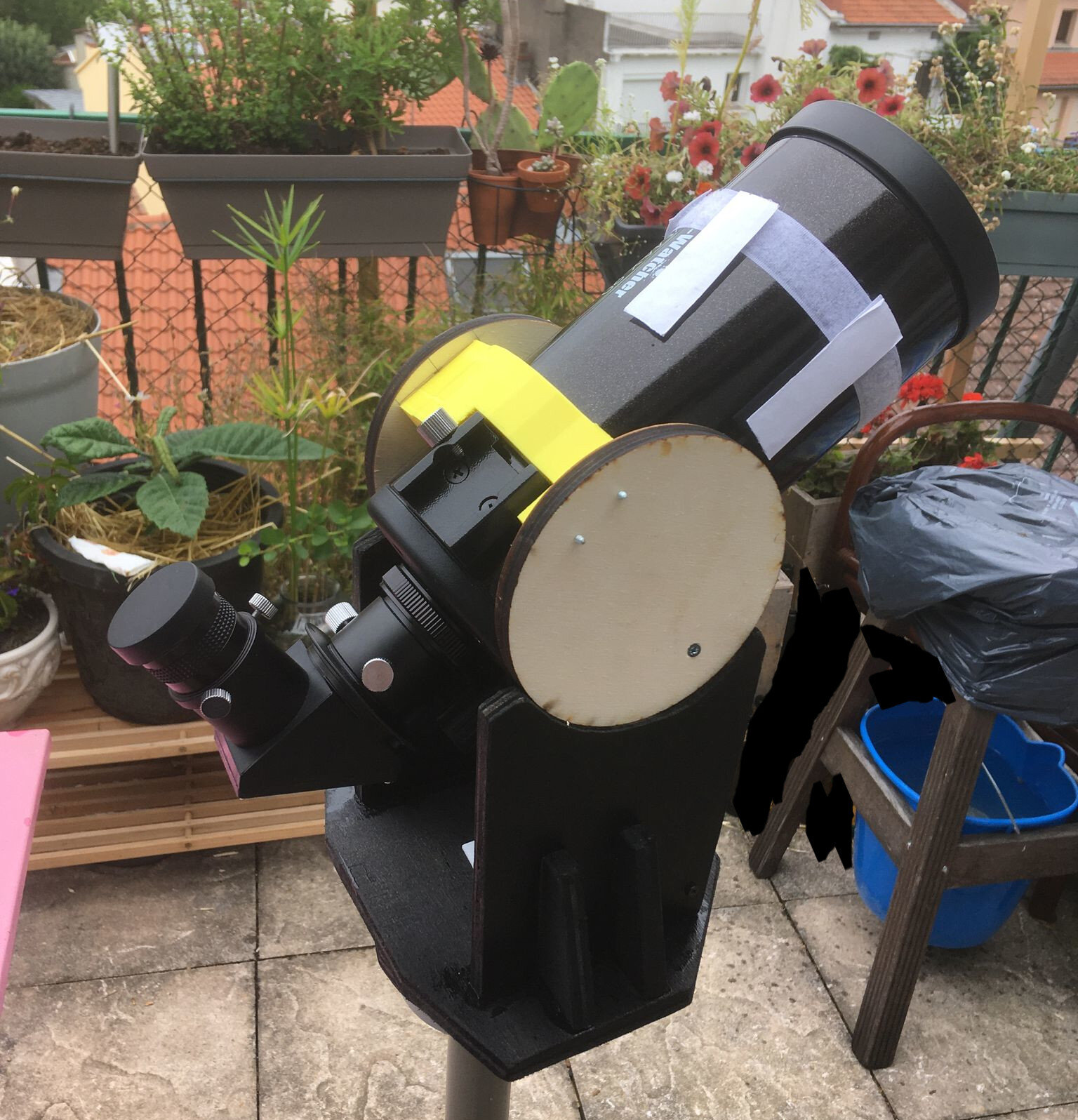

Une troisième, pour mon Mak cette fois, et en copiant les Meade ETX / et plus largement la monture fabriquée par Den sur ce forum (merci!)

Deux cercles de 115mm au laser, 2 pinces en impression 3D, quelques découpes à la main.

Le pied photo léger avec ma première version convient bien à ma lunette 80/400 mais n'était pas assez stable pour le mak.

Ici, on est sur un pied photo acier des années 50 qui pourrait presque me porter.



Reste à installer le téflon, 2 ergots anti-chute, et couper les vis qui dépassent (oups).





Tous mes instruments et ceux de mes amis ayant des montures, j'arrête ici 😁

Modifié 31 juillet 2021 par chantepierre
